Bộ tạo chức năng – Thiết bị mô phỏng tín hiệu chuẩn xác cho đo lường và nghiên cứu điện tử

Bộ tạo chức năng là thiết bị chuyên dùng để tạo ra nhiều dạng sóng tín hiệu phục vụ cho quá trình kiểm tra, phân tích và phát triển mạch điện tử. Với khả năng tùy chỉnh tần số, biên độ và dạng sóng linh hoạt, đây là công cụ không thể thiếu trong phòng thí nghiệm, trung tâm R&D hay các nhà máy sản xuất linh kiện.

Bài viết sau đây sẽ giúp bạn hiểu rõ về cấu tạo, ứng dụng và các dòng bộ tạo chức năng phổ biến hiện nay được phân phối chính hãng bởi Thương Tín.

Giới thiệu chung

Bộ tạo chức năng (Function Generator) là thiết bị điện tử có khả năng tạo ra tín hiệu điện dưới nhiều dạng sóng khác nhau như sin, vuông, tam giác, xung hoặc tùy ý. Những tín hiệu này được sử dụng để kiểm tra phản ứng của mạch điện, thiết bị đo và hệ thống xử lý tín hiệu.

Cấu tạo cơ bản gồm:

• Khối tạo sóng: sinh ra tín hiệu điện với tần số, biên độ và dạng sóng mong muốn.
• Khối điều khiển: cho phép người dùng thay đổi thông số như tần số, điện áp, độ lệch DC.
• Cổng xuất tín hiệu: kết nối với thiết bị cần kiểm tra, thường qua đầu BNC hoặc cổng RF.
• Màn hình hiển thị: hiển thị thông số, dạng sóng và các chế độ đang hoạt động.

Nguyên lý hoạt động dựa trên việc tạo ra điện áp tuần hoàn từ bộ dao động nội, sau đó định hình tín hiệu theo yêu cầu của người dùng. Những máy hiện đại sử dụng công nghệ DDS (Direct Digital Synthesis) giúp tín hiệu ổn định, nhiễu thấp và độ chính xác cao.

Vì sao cần có bộ tạo chức năng trong đo lường điện tử

Trong ngành điện tử, việc đo lường và phân tích mạch không thể chỉ dựa vào các thiết bị thụ động như đồng hồ vạn năng hay dao động ký. Bộ tạo chức năng đóng vai trò là nguồn tín hiệu chủ động, giúp mô phỏng các điều kiện hoạt động thực tế của mạch.

Những lý do khiến kỹ sư luôn cần một bộ tạo chức năng:

• Kiểm tra phản ứng mạch: đo độ ổn định, độ méo và khả năng khuếch đại của mạch.
• Phát hiện lỗi thiết kế: tạo tín hiệu kiểm tra từng tầng khuếch đại để xác định lỗi.
• Phát triển và thử nghiệm sản phẩm: mô phỏng tín hiệu thực tế cho các module điện tử, hệ thống truyền thông hoặc thiết bị âm thanh.
• Hỗ trợ giảng dạy và nghiên cứu: cung cấp nguồn sóng chuẩn để sinh viên, kỹ sư thực hành và nghiên cứu.

Một phòng lab không có bộ tạo chức năng giống như thiếu công cụ nền tảng để phát triển và kiểm thử mạch điện tử.

Khi sử dụng máy không đạt chuẩn gây ra hậu quả gì

Nhiều người dùng thường xem nhẹ việc chọn bộ tạo chức năng, cho rằng chỉ cần tạo sóng được là đủ. Tuy nhiên, thiết bị không đạt chuẩn có thể ảnh hưởng nghiêm trọng đến kết quả đo và chất lượng mạch.

Một số hậu quả phổ biến:

• Tín hiệu bị méo: dạng sóng không chuẩn gây sai lệch trong phép đo.
• Tần số không ổn định: khiến kết quả phân tích dao động, khó xác định đặc tính mạch.
• Công suất đầu ra thấp: không đủ để kích thích mạch kiểm tra, dẫn đến kết quả sai.
• Nhiễu cao: ảnh hưởng đến dao động ký hoặc thiết bị nhận tín hiệu.

Đối với kỹ sư nghiên cứu, chỉ cần sai lệch vài phần nghìn trong tín hiệu đầu vào cũng đủ khiến toàn bộ phép đo mất giá trị. Vì vậy, việc đầu tư một bộ tạo chức năng đạt chuẩn từ thương hiệu uy tín là điều bắt buộc.

Ứng dụng thực tế của bộ tạo chức năng

Bộ tạo chức năng được sử dụng trong hầu hết các lĩnh vực liên quan đến điện – điện tử. Dưới đây là một số ứng dụng điển hình:

• Trong giáo dục và đào tạo kỹ thuật: hỗ trợ giảng dạy môn điện tử cơ bản, mạch khuếch đại, xử lý tín hiệu.
• Trong phòng thí nghiệm và R&D: dùng để kiểm tra thiết bị thu – phát, cảm biến, mạch khuếch đại công suất, bộ lọc tần số.
• Trong sản xuất công nghiệp: kiểm tra chất lượng sản phẩm, hiệu chuẩn dây chuyền tự động.
• Trong lĩnh vực âm thanh và truyền thông: mô phỏng tín hiệu để kiểm tra độ đáp ứng tần số, công suất, méo tiếng.

Nhờ tính linh hoạt cao, bộ tạo chức năng trở thành công cụ đa năng – dễ tích hợp – tiết kiệm thời gian cho cả nghiên cứu và ứng dụng thực tiễn.

Cách chọn bộ tạo chức năng phù hợp

Để chọn được bộ tạo chức năng phù hợp, trước hết bạn cần xác định dải tần số làm việc của tín hiệu cần tạo. Với những ứng dụng đơn giản như mạch âm thanh, chỉ cần vài trăm kHz là đủ, nhưng với các phép đo cao tần hoặc tín hiệu RF, bạn nên chọn máy có dải tần lên đến hàng trăm MHz để đảm bảo độ chính xác. Bên cạnh đó, độ ổn định tần số và công nghệ tạo sóng cũng rất quan trọng những thiết bị sử dụng DDS (Direct Digital Synthesis) thường cho tín hiệu ổn định, sai số thấp và hoạt động tin cậy hơn.

Ngoài ra, hãy cân nhắc đến biên độ đầu ra, dạng sóng hỗ trợ và số kênh tín hiệu. Thiết bị có nhiều dạng sóng (sin, vuông, tam giác, ramp, noise…) sẽ linh hoạt hơn cho các bài thử nghiệm, trong khi bộ hai kênh giúp so sánh tín hiệu hoặc tạo sóng đồng pha/ngược pha dễ dàng. Cuối cùng, chọn thiết bị có giao diện điều khiển trực quan, kết nối USB hoặc LAN để thuận tiện thao tác.

Một số dòng máy phổ biến của GW Instek

Dưới đây là những thiết bị tiêu biểu của GW Instek được nhiều phòng lab và kỹ sư lựa chọn:

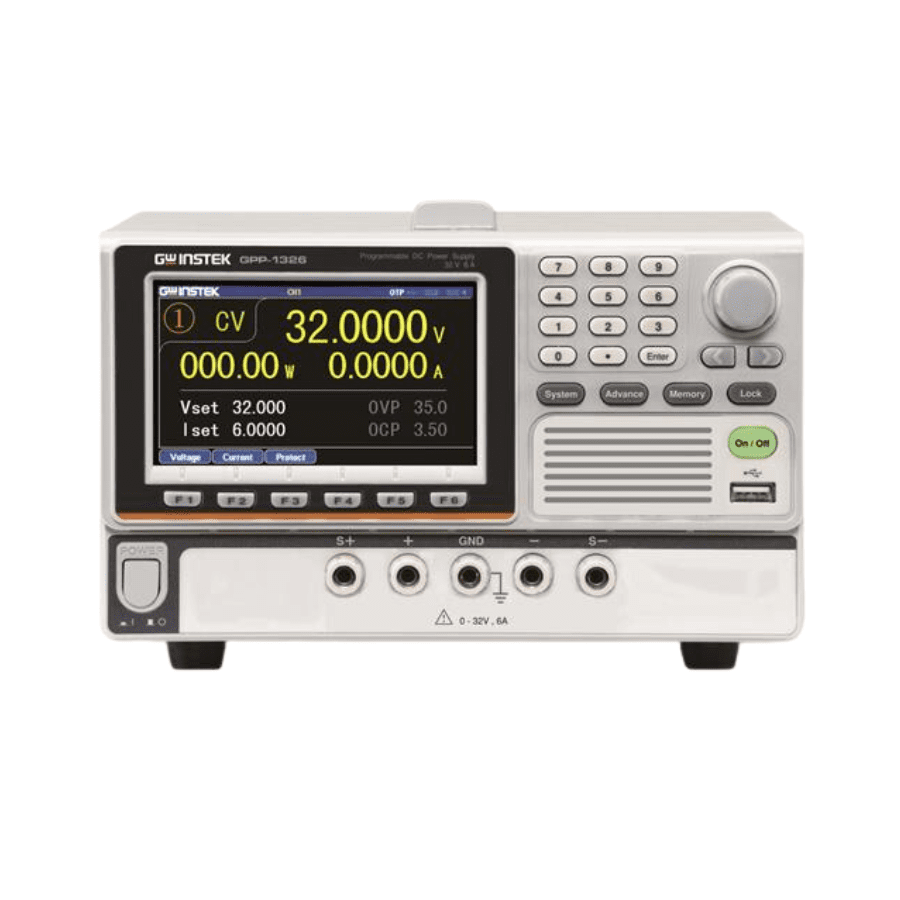

• Bộ nguồn DC có thể lập trình một kênh GW Instek GPP-1326: Cung cấp nguồn điện ổn định, dễ lập trình, phù hợp cho việc cung cấp tín hiệu nguồn khi thử nghiệm mạch. Tính năng bảo vệ quá dòng, quá áp giúp đảm bảo an toàn trong các phép đo.

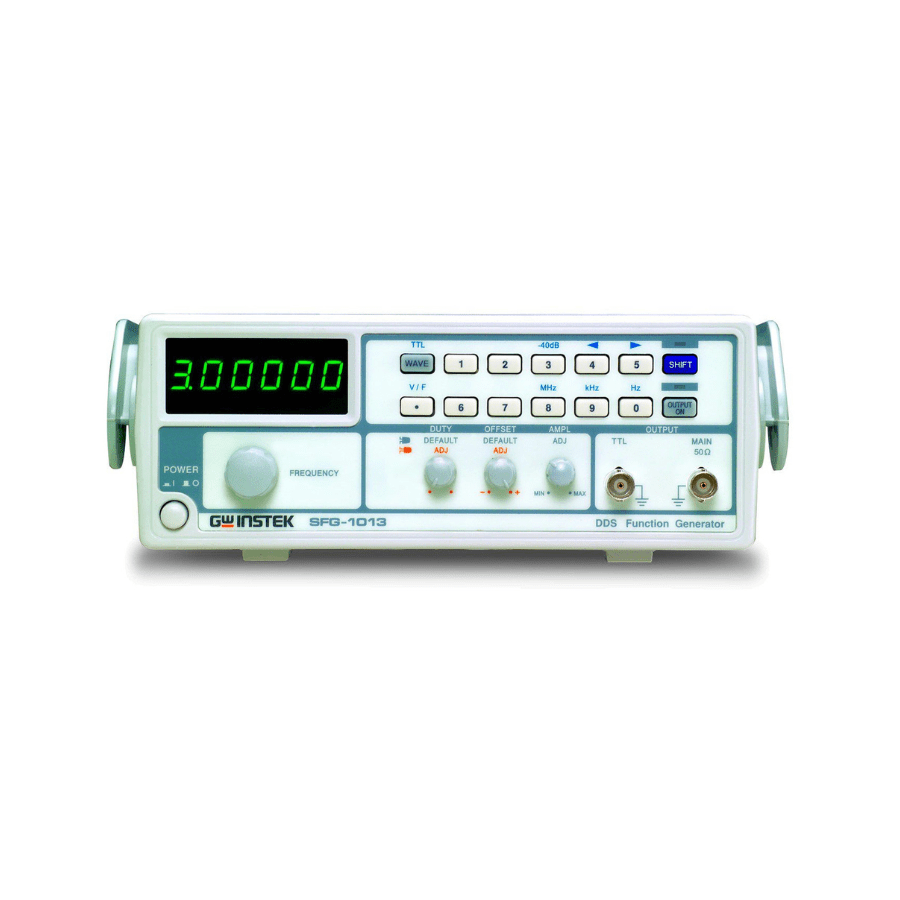

• Bộ tạo chức năng GW Instek SFG-1000 DDS: Ứng dụng công nghệ DDS hiện đại, cho phép tạo tín hiệu sin, vuông, tam giác và xung với độ chính xác cao. Đây là lựa chọn phổ biến trong các phòng lab, trường học và xưởng kiểm tra thiết bị điện tử.

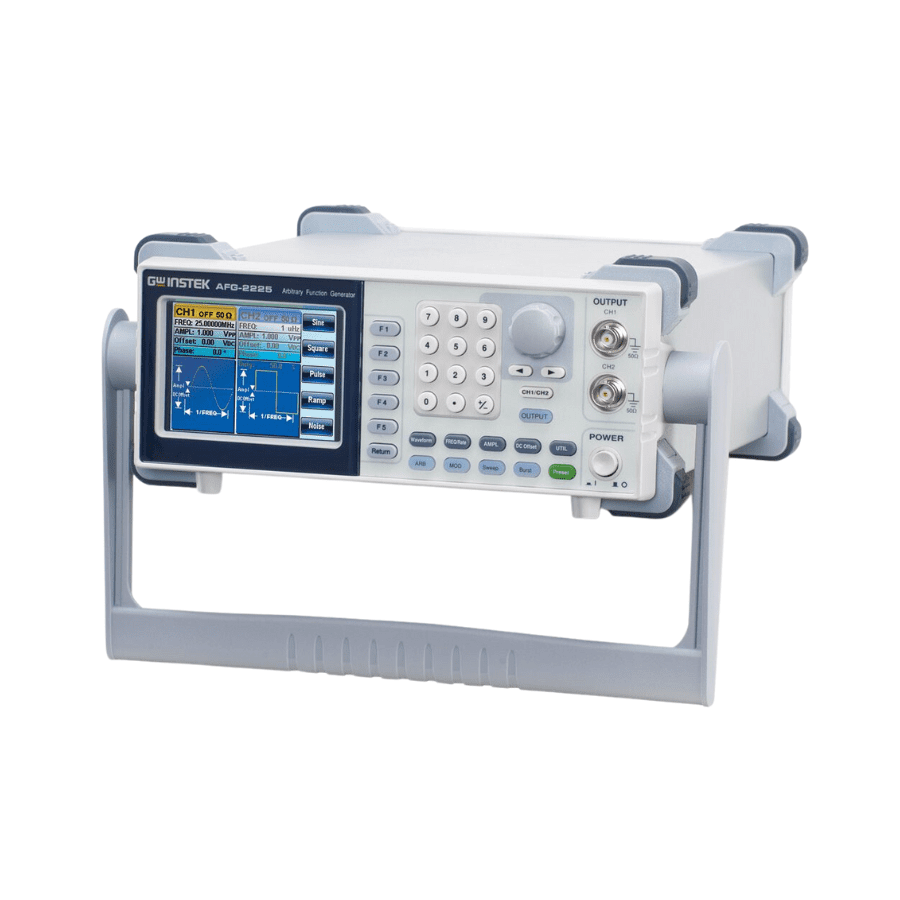

• Bộ tạo chức năng tùy ý hai kênh GW Instek AFG-2225: Sở hữu khả năng tạo hai kênh tín hiệu độc lập, cho phép mô phỏng các hệ thống phức tạp hoặc tín hiệu giao thoa. Màn hình hiển thị rõ nét và khả năng lưu trữ dạng sóng giúp quá trình kiểm thử thuận tiện hơn.

Các dòng máy này đều có độ ổn định cao, giao diện dễ thao tác, mang lại độ chính xác đáng tin cậy cho mọi ứng dụng đo kiểm.

Mẹo sử dụng bộ tạo chức năng hiệu quả

• Luôn hiệu chuẩn thiết bị định kỳ để đảm bảo tín hiệu đầu ra chính xác.
• Sử dụng dây kết nối chất lượng cao, tránh nhiễu hoặc suy hao tín hiệu.
• Không điều chỉnh tần số đột ngột khi máy đang hoạt động ở tải nặng.
• Kết hợp với dao động ký để kiểm tra dạng sóng thực tế trước khi đưa vào mạch thử nghiệm.
• Lưu cấu hình thường dùng, giúp tiết kiệm thời gian khi thực hiện các phép đo lặp lại.

Những sai lầm phổ biến khi sử dụng và cách khắc phục

• Không kiểm tra đầu ra trước khi kết nối: có thể gây hư mạch luôn đo tín hiệu trước bằng oscilloscope.
• Chọn sai dạng sóng: khiến mạch phản ứng sai đọc kỹ yêu cầu kỹ thuật trước khi tạo tín hiệu.
• Không tuân thủ mức biên độ: dẫn đến cháy linh kiện giới hạn điện áp đầu ra theo thiết kế mạch.
• Bỏ qua tính năng bảo vệ: không bật chế độ bảo vệ tải có thể gây hư hỏng thiết bị.

Những lưu ý này giúp bạn kéo dài tuổi thọ thiết bị và duy trì độ chính xác trong mỗi phép đo.

Vì sao nên mua bộ tạo chức năng tại Thương Tín

Thương hiệu Thương Tín là địa chỉ tin cậy chuyên cung cấp các thiết bị đo lường – kiểm tra điện tử chính hãng tại Việt Nam. Khi mua hàng tại đây, khách hàng sẽ nhận được:

• Sản phẩm chính hãng GW Instek, Keysight, Rigol…
• Chứng nhận CO/CQ đầy đủ, bảo hành chính hãng.
• Hỗ trợ tư vấn kỹ thuật tận tâm trước và sau bán.
• Chính sách đổi trả, bảo trì linh hoạt.
• Giao hàng nhanh toàn quốc, giá tốt cho dự án và phòng lab.

Thương Tín luôn đồng hành cùng kỹ sư, trường học và doanh nghiệp trong hành trình nâng cao độ chính xác và hiệu quả đo lường.

FAQ – Câu hỏi thường gặp

1. Bộ tạo chức năng có thể thay thế dao động ký không?
   Không. Bộ tạo chức năng tạo tín hiệu, còn dao động ký dùng để hiển thị và phân tích tín hiệu.
2. Máy SFG-1000 DDS có phù hợp cho sinh viên học điện tử không?
   Có, vì thiết bị dễ sử dụng, giá hợp lý và có đầy đủ dạng sóng cơ bản.
3. Bộ tạo chức năng hai kênh dùng trong trường hợp nào?
   Khi cần tạo tín hiệu đồng bộ, ngược pha hoặc mô phỏng hệ thống hai nguồn.

Bộ tạo chức năng là thiết bị cốt lõi trong mọi phòng thí nghiệm và ứng dụng điện tử hiện đại. Việc đầu tư đúng thiết bị không chỉ giúp đo kiểm chính xác hơn mà còn nâng cao hiệu quả nghiên cứu và phát triển sản phẩm.

Hãy chọn mua các dòng bộ tạo chức năng chính hãng từ Thương Tín để được đảm bảo về chất lượng, dịch vụ và sự an tâm trong suốt quá trình sử dụng.
