Thiết bị căn chỉnh tâm trục – Giải pháp cân chỉnh trục chính xác cho hệ thống truyền động

Trong các hệ thống truyền động công nghiệp, việc đảm bảo độ đồng tâm giữa các trục quay đóng vai trò quan trọng để máy móc vận hành ổn định, hạn chế rung động và kéo dài tuổi thọ thiết bị. Thiết bị căn chỉnh tâm trục giúp kỹ thuật viên nhanh chóng phát hiện sai lệch và thực hiện cân chỉnh chính xác, từ đó nâng cao hiệu suất vận hành cho motor, bơm và nhiều hệ thống cơ khí khác. Trong bài viết này, Thương Tín sẽ giúp bạn hiểu rõ nguyên lý hoạt động, ứng dụng thực tế cũng như cách lựa chọn thiết bị căn chỉnh trục phù hợp để tối ưu hiệu quả bảo trì và vận hành máy móc.

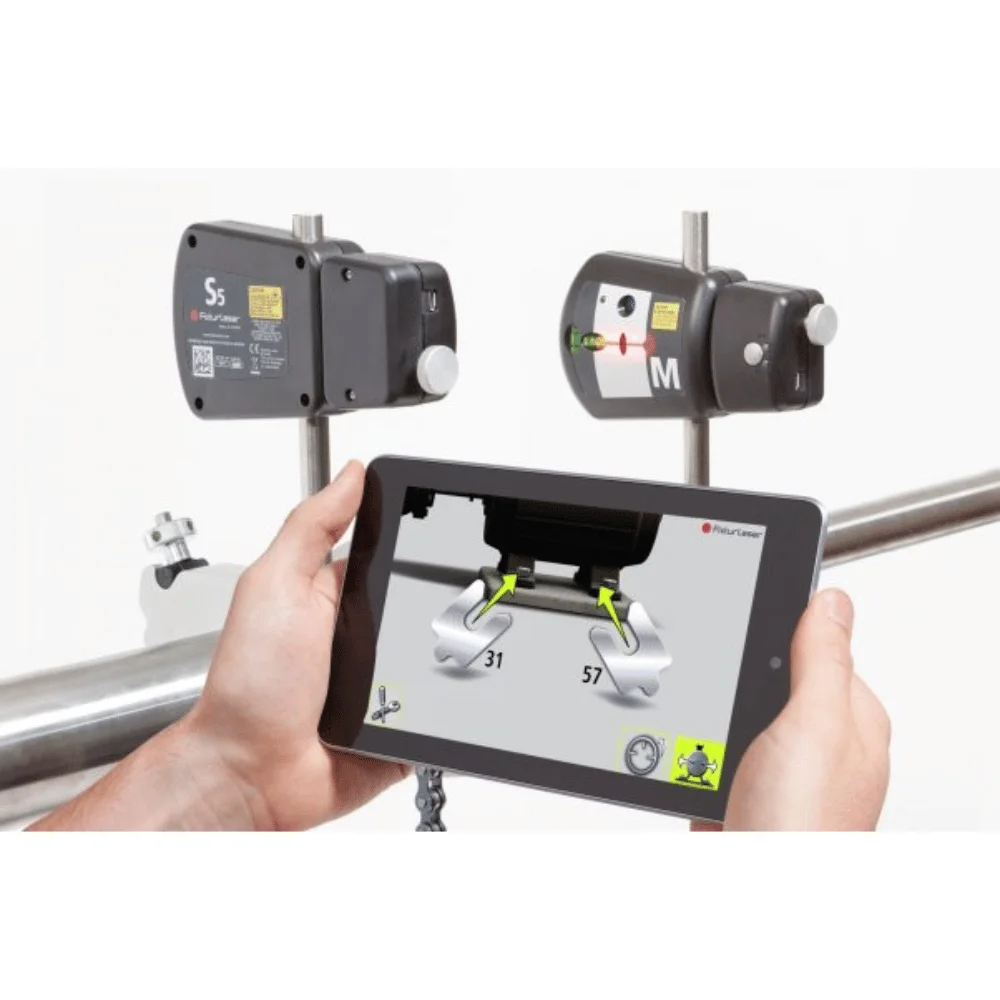

Giới thiệu chung về thiết bị căn chỉnh tâm trục

Thiết bị căn chỉnh tâm trục là dụng cụ đo lường chuyên dụng dùng để kiểm tra và điều chỉnh độ đồng tâm giữa hai trục quay trong các hệ thống truyền động như motor – bơm, motor – hộp số hoặc motor – quạt công nghiệp. Khi hai trục không thẳng hàng, hệ thống sẽ phát sinh rung động, ma sát và hao mòn nhanh, làm giảm hiệu suất vận hành của toàn bộ máy móc.

Về cấu tạo, thiết bị thường gồm bộ cảm biến đo, giá gá lắp trên trục, bộ hiển thị hoặc phần mềm phân tích và các phụ kiện căn chỉnh. Nhiều dòng máy hiện nay ứng dụng công nghệ laser để xác định sai lệch tâm trục với độ chính xác cao, đồng thời cung cấp dữ liệu phân tích theo thời gian thực.

Nguyên lý hoạt động của thiết bị dựa trên việc đo độ lệch theo hai phương chính là phương ngang và phương đứng khi hai trục quay. Dữ liệu sau đó được xử lý và hiển thị trên màn hình hoặc phần mềm, giúp kỹ thuật viên nhanh chóng xác định vị trí cần điều chỉnh để đạt độ đồng tâm tối ưu.

Vì sao cần có thiết bị căn chỉnh tâm trục

Trong các hệ thống cơ khí quay, việc đảm bảo hai trục truyền động đồng tâm là yếu tố quyết định đến độ ổn định và tuổi thọ của thiết bị. Tuy nhiên, trong quá trình lắp đặt hoặc sau một thời gian vận hành, hiện tượng lệch trục thường xuyên xảy ra do rung động, giãn nở nhiệt hoặc sai số lắp ráp.

Sử dụng thiết bị căn chỉnh giúp kỹ thuật viên xác định chính xác mức độ lệch trục và đưa ra phương án điều chỉnh phù hợp. Nhờ đó, hệ thống truyền động có thể hoạt động ổn định hơn, giảm rung động và hạn chế tình trạng hỏng hóc bất ngờ.

Ngoài ra, việc căn chỉnh trục chính xác còn giúp tối ưu hiệu suất truyền động, giảm tiêu hao năng lượng và kéo dài tuổi thọ của các bộ phận quan trọng như vòng bi, khớp nối và trục quay.

Khi sử dụng máy không đạt chuẩn gây ra hậu quả gì?

Trong nhiều nhà máy, việc căn chỉnh trục đôi khi vẫn được thực hiện bằng phương pháp thủ công hoặc bằng các dụng cụ đo không đủ độ chính xác. Điều này khiến sai số căn chỉnh vẫn tồn tại dù kỹ thuật viên đã mất nhiều thời gian thực hiện.

Hệ quả đầu tiên dễ nhận thấy là rung động và tiếng ồn trong hệ thống máy móc. Khi hai trục không đồng tâm, lực tác động lên vòng bi và khớp nối sẽ tăng lên đáng kể, khiến các bộ phận này nhanh chóng bị mài mòn.

Nghiêm trọng hơn, lệch tâm trục còn có thể gây ra hiện tượng quá nhiệt, tiêu thụ điện năng cao và thậm chí làm hỏng motor hoặc bơm công nghiệp. Trong môi trường sản xuất liên tục, chỉ một sự cố nhỏ cũng có thể khiến dây chuyền phải dừng hoạt động, gây thiệt hại lớn về chi phí và thời gian.

Hướng dẫn sử dụng thiết bị căn chỉnh tâm trục

Để đạt kết quả đo chính xác và đảm bảo an toàn khi thao tác, người dùng nên thực hiện theo các bước cơ bản sau:

Bước 1: Chuẩn bị hệ thống cần đo

Tắt nguồn thiết bị, đảm bảo hệ thống truyền động không hoạt động và làm sạch bề mặt trục để quá trình lắp cảm biến được ổn định.

Bước 2: Lắp cảm biến lên hai trục

Gắn bộ cảm biến hoặc đầu phát – đầu nhận laser vào hai trục cần căn chỉnh. Đảm bảo vị trí gá lắp chắc chắn và không bị rung lắc.

Bước 3: Khởi động thiết bị và tiến hành đo

Bật thiết bị đo và thực hiện quay trục theo hướng dẫn của hệ thống. Thiết bị sẽ ghi nhận dữ liệu sai lệch và hiển thị kết quả trên màn hình.

Bước 4: Phân tích dữ liệu và điều chỉnh

Dựa trên thông số hiển thị, kỹ thuật viên tiến hành điều chỉnh vị trí chân đế motor hoặc thiết bị truyền động để đạt độ đồng tâm theo tiêu chuẩn.

Bước 5: Kiểm tra lại sau khi căn chỉnh

Sau khi điều chỉnh xong, thực hiện đo lại để xác nhận hệ thống đã đạt sai số cho phép trước khi đưa vào vận hành.

Ứng dụng thực tế của thiết bị căn chỉnh trục

Trong nhiều hệ thống cơ khí và dây chuyền công nghiệp, độ đồng tâm của trục truyền động đóng vai trò rất quan trọng đối với hiệu suất vận hành và độ bền của thiết bị. Vì vậy, thiết bị căn chỉnh trục được ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau nhằm đảm bảo hệ thống hoạt động ổn định, hạn chế rung động và giảm thiểu chi phí bảo trì.

Bảo trì hệ thống motor – bơm công nghiệp

Trong các nhà máy sản xuất, hệ thống motor và bơm thường vận hành liên tục với công suất lớn để phục vụ các quy trình như cấp nước, tuần hoàn dung dịch hoặc vận chuyển chất lỏng. Khi hai trục giữa motor và bơm bị lệch tâm, lực tác động lên vòng bi và khớp nối sẽ tăng lên đáng kể, dẫn đến rung động và hao mòn nhanh.

Việc sử dụng thiết bị căn chỉnh giúp kỹ thuật viên xác định chính xác độ lệch giữa hai trục và thực hiện điều chỉnh kịp thời. Nhờ đó, hệ thống bơm có thể vận hành ổn định hơn, giảm tiêu hao điện năng và kéo dài tuổi thọ của các bộ phận truyền động quan trọng.

Bảo dưỡng máy móc trong ngành sản xuất

Trong các dây chuyền sản xuất công nghiệp như chế biến thực phẩm, dệt may, thép, xi măng hoặc nhựa, nhiều thiết bị quay được kết nối với nhau thông qua hệ thống trục truyền động. Chỉ cần một sai lệch nhỏ trong quá trình lắp đặt hoặc sau thời gian vận hành cũng có thể ảnh hưởng đến hiệu suất hoạt động của toàn bộ dây chuyền.

Nhờ thiết bị căn chỉnh trục chuyên dụng, kỹ thuật viên có thể nhanh chóng phát hiện các sai lệch về vị trí hoặc góc nghiêng của trục. Điều này giúp quá trình bảo trì trở nên chủ động hơn, giảm nguy cơ dừng máy đột xuất và tối ưu hiệu suất vận hành của hệ thống sản xuất.

Ứng dụng trong ngành năng lượng

Trong các nhà máy điện, turbine và máy phát điện thường hoạt động ở tốc độ cao với tải trọng lớn. Vì vậy, yêu cầu về độ chính xác trong căn chỉnh trục truyền động là rất nghiêm ngặt để tránh rung động và tổn thất năng lượng trong quá trình vận hành.

Thiết bị căn chỉnh trục giúp kỹ sư kiểm tra và điều chỉnh độ đồng tâm của các trục truyền động trong hệ thống turbine hoặc máy phát. Đồng thời, dữ liệu đo lường thu được còn hỗ trợ việc phân tích tình trạng thiết bị, từ đó xây dựng kế hoạch bảo trì dự đoán và nâng cao độ tin cậy cho hệ thống năng lượng.

Cách chọn thiết bị căn chỉnh trục phù hợp

Khi lựa chọn thiết bị căn chỉnh, người dùng nên xem xét một số tiêu chí quan trọng sau:

• Độ chính xác đo: Nên chọn thiết bị có sai số thấp để đảm bảo kết quả căn chỉnh đạt chuẩn kỹ thuật.
• Công nghệ đo: Các dòng máy sử dụng công nghệ laser thường cho kết quả nhanh và chính xác hơn.
• Khả năng phân tích dữ liệu: Thiết bị có phần mềm hỗ trợ sẽ giúp quá trình đánh giá và căn chỉnh dễ dàng hơn.
• Tính linh hoạt khi lắp đặt: Hệ thống gá lắp cần phù hợp với nhiều loại trục khác nhau.
• Độ bền và khả năng làm việc trong môi trường công nghiệp: Thiết bị cần chịu được bụi, rung và nhiệt độ cao.

Các thương hiệu phổ biến về thiết bị căn chỉnh trục

Hiện nay trên thị trường có nhiều thương hiệu cung cấp thiết bị căn chỉnh trục với độ chính xác cao, đáp ứng nhu cầu bảo trì và lắp đặt trong môi trường công nghiệp. Dưới đây là một số hãng được kỹ sư và doanh nghiệp tin tưởng sử dụng nhờ độ bền, công nghệ đo hiện đại và khả năng phân tích dữ liệu hiệu quả:

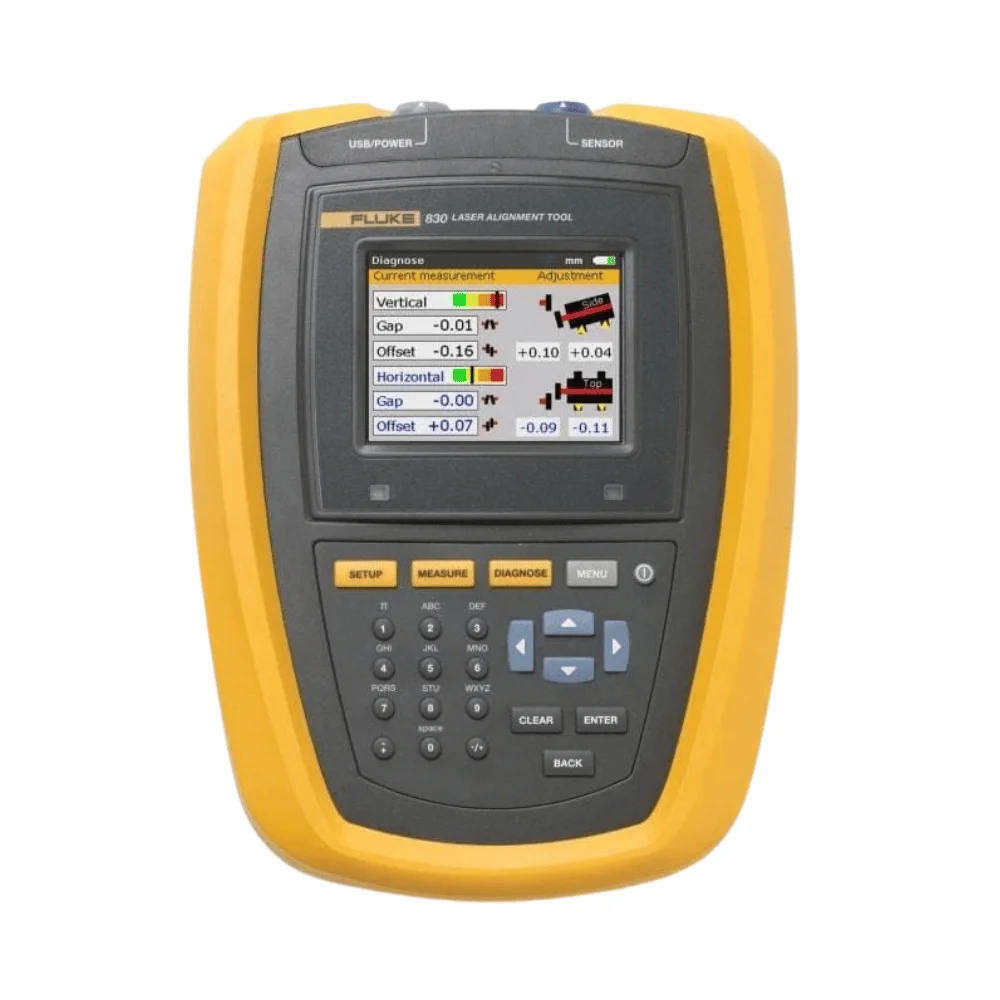

• Fluke là thương hiệu thiết bị đo lường nổi tiếng của Mỹ, được sử dụng rộng rãi trong lĩnh vực bảo trì công nghiệp và điện – điện tử. Các thiết bị căn chỉnh trục của hãng thường tích hợp công nghệ laser chính xác, giao diện trực quan và khả năng phân tích dữ liệu nhanh, giúp kỹ thuật viên dễ dàng thực hiện căn chỉnh và tối ưu hệ thống truyền động.
• SKF là tập đoàn công nghiệp toàn cầu chuyên về vòng bi, bôi trơn và giải pháp bảo trì máy móc. Các thiết bị căn chỉnh trục của SKF được thiết kế để hỗ trợ kiểm tra độ đồng tâm với độ chính xác cao, đồng thời giúp doanh nghiệp giảm rung động, tăng tuổi thọ vòng bi và nâng cao hiệu suất vận hành của hệ thống cơ khí.
• Easy-Laser là thương hiệu đến từ Thụy Điển, nổi tiếng với các hệ thống căn chỉnh laser chuyên nghiệp cho trục, puly và máy móc công nghiệp. Thiết bị của hãng được đánh giá cao nhờ độ chính xác ổn định, khả năng đo nhanh và phần mềm hỗ trợ phân tích dữ liệu chi tiết, phù hợp cho cả bảo trì định kỳ và lắp đặt thiết bị mới.l

Mẹo đo giúp căn chỉnh trục chính xác hơn

Để quá trình căn chỉnh trục đạt độ chính xác cao và hạn chế sai số trong quá trình đo, kỹ thuật viên nên chú ý một số kinh nghiệm thực tế dưới đây. Những mẹo nhỏ này giúp cải thiện đáng kể độ tin cậy của kết quả đo và đảm bảo hệ thống truyền động hoạt động ổn định sau khi căn chỉnh.

Kiểm tra tình trạng chân đế trước khi tiến hành đo

Trước khi lắp thiết bị đo, cần kiểm tra kỹ chân đế của motor hoặc thiết bị truyền động. Nếu chân đế bị lỏng, cong vênh hoặc xuất hiện hiện tượng “soft foot”, kết quả đo sẽ không phản ánh chính xác độ lệch trục thực tế. Vì vậy, nên siết chặt bu lông và đảm bảo bề mặt tiếp xúc phẳng trước khi thực hiện căn chỉnh.

Đảm bảo môi trường đo ổn định

Trong quá trình đo, các yếu tố như rung động từ máy móc xung quanh hoặc sự thay đổi nhiệt độ có thể ảnh hưởng đến độ chính xác của cảm biến. Do đó, nên tiến hành đo khi thiết bị đã dừng hoàn toàn và môi trường làm việc ổn định để hạn chế sai số.

Luôn kiểm tra lại sau khi điều chỉnh

Sau khi hoàn tất việc điều chỉnh vị trí thiết bị, cần thực hiện đo kiểm tra lại để xác nhận trục đã đạt độ đồng tâm theo tiêu chuẩn cho phép. Bước xác nhận này giúp đảm bảo hệ thống vận hành ổn định và tránh việc phải căn chỉnh lại sau khi thiết bị đã đưa vào hoạt động.

Những sai lầm phổ biến khi sử dụng thiết bị căn chỉnh trục và cách khắc phục

Trong quá trình sử dụng thiết bị căn chỉnh trục, nhiều sai sót nhỏ trong thao tác hoặc quy trình đo có thể khiến kết quả không chính xác. Những lỗi này không chỉ làm mất thời gian căn chỉnh mà còn khiến hệ thống truyền động vẫn tồn tại sai lệch sau khi vận hành. Vì vậy, việc nhận biết các lỗi phổ biến và áp dụng biện pháp khắc phục phù hợp sẽ giúp quá trình căn chỉnh đạt hiệu quả cao hơn.

Lắp cảm biến không đúng vị trí

Một lỗi khá phổ biến là lắp cảm biến hoặc đầu đo không đúng vị trí trên trục, hoặc bộ gá lắp không được cố định chắc chắn. Khi cảm biến bị lệch hoặc rung trong quá trình đo, dữ liệu thu được sẽ không phản ánh đúng tình trạng lệch tâm của hệ thống, dẫn đến việc điều chỉnh sai vị trí.

Để khắc phục, kỹ thuật viên cần kiểm tra kỹ vị trí lắp đặt cảm biến trước khi tiến hành đo. Bộ gá phải được siết chặt và đảm bảo không bị dịch chuyển khi quay trục. Ngoài ra, nên kiểm tra lại tín hiệu đo trên màn hình để đảm bảo thiết bị đang hoạt động ổn định.

Không kiểm tra tình trạng chân đế thiết bị

Trong nhiều trường hợp, kỹ thuật viên chỉ tập trung vào việc đo và điều chỉnh trục mà bỏ qua tình trạng chân đế của motor hoặc máy bơm. Nếu chân đế bị cong, lỏng hoặc có hiện tượng “soft foot”, việc căn chỉnh sẽ không đạt hiệu quả vì vị trí thiết bị có thể thay đổi khi siết bu lông.

Cách khắc phục là cần kiểm tra và xử lý hiện tượng “soft foot” trước khi thực hiện căn chỉnh trục. Đảm bảo bề mặt chân đế phẳng, bu lông được siết đúng lực và thiết bị được cố định chắc chắn để kết quả căn chỉnh đạt độ chính xác cao.

Bỏ qua bước đo xác nhận sau khi căn chỉnh

Sau khi điều chỉnh vị trí thiết bị, một số người thường bỏ qua bước đo lại để kiểm tra kết quả. Điều này khiến các sai lệch nhỏ vẫn tồn tại trong hệ thống, lâu dài có thể gây rung động hoặc ảnh hưởng đến tuổi thọ của vòng bi và khớp nối.

Để tránh tình trạng này, luôn thực hiện đo xác nhận sau khi hoàn tất việc căn chỉnh. Việc kiểm tra lại giúp đảm bảo trục đã đạt độ đồng tâm theo tiêu chuẩn kỹ thuật và hệ thống có thể vận hành ổn định trước khi đưa vào hoạt động chính thức.

FAQ – Câu hỏi thường gặp

1. Bao lâu nên kiểm tra căn chỉnh trục một lần?

Thông thường nên kiểm tra khi lắp đặt thiết bị mới, sau mỗi lần bảo trì lớn hoặc định kỳ 6 – 12 tháng tùy theo cường độ vận hành của máy móc.

2. Thiết bị căn chỉnh laser có ưu điểm gì so với phương pháp truyền thống?

Công nghệ laser cho phép đo nhanh, độ chính xác cao và hiển thị dữ liệu trực quan, giúp giảm đáng kể thời gian căn chỉnh.

3. Lệch trục nhỏ có cần phải xử lý không?

Ngay cả sai lệch nhỏ cũng có thể gây rung động và làm giảm tuổi thọ vòng bi nếu thiết bị vận hành trong thời gian dài.

4. Người mới có thể sử dụng thiết bị này không?

Nhiều dòng máy hiện nay được thiết kế giao diện trực quan và có hướng dẫn trên màn hình, giúp kỹ thuật viên dễ dàng thao tác.
