Thiết bị đo phân tích công suất, sóng hài – Giải pháp tối ưu hiệu suất và kiểm soát tổn hao điện năng

Trong các hệ thống điện hiện đại, việc đảm bảo nguồn điện ổn định và hiệu quả là yếu tố sống còn. Tuy nhiên, không ít doanh nghiệp phải đối mặt với tình trạng hao tổn điện năng, thiết bị vận hành kém ổn định, hoặc chi phí điện tăng bất thường mà không rõ nguyên nhân.
Một trong những nguyên nhân gây ra vấn đề này chính là sóng hài yếu tố thường bị bỏ qua trong quản lý điện năng. Đó cũng là lý do thiết bị đo phân tích công suất, sóng hài ra đời, trở thành công cụ không thể thiếu giúp kỹ sư điện kiểm soát hiệu suất, đánh giá chất lượng nguồn điện và ngăn ngừa rủi ro tiềm ẩn.

Nếu bạn đang làm việc trong lĩnh vực kỹ thuật điện, bảo trì hệ thống, hoặc vận hành nhà máy, việc hiểu rõ về đo và phân tích sóng hài sẽ giúp bạn chủ động hơn trong việc tối ưu hóa năng lượng và bảo vệ thiết bị khỏi hư hại sớm.

Hiểu đúng về công suất và sóng hài – Cốt lõi của hệ thống điện ổn định

Công suất điện không chỉ đơn giản là “lượng điện tiêu thụ”. Trong kỹ thuật điện, công suất được chia thành ba thành phần chính: công suất thực (P), công suất phản kháng (Q) và công suất biểu kiến (S). Việc hiểu rõ và đo lường chính xác ba giá trị này giúp kỹ sư xác định hiệu suất sử dụng điện của toàn hệ thống.

Sóng hài là thành phần điện áp hoặc dòng điện có tần số bội số của tần số cơ bản (50Hz hoặc 60Hz). Chúng thường phát sinh từ các thiết bị phi tuyến như biến tần, UPS, máy tính, đèn LED hay bộ sạc điện tử. Khi sóng hài xuất hiện với biên độ lớn, chúng sẽ gây méo dạng sóng điện áp và dòng điện, dẫn đến nhiều hệ lụy nghiêm trọng như:

• Làm nóng máy biến áp và tụ bù.
• Tăng tổn thất năng lượng và giảm hiệu suất thiết bị.
• Làm sai lệch hoạt động của các thiết bị điều khiển tự động.
• Gây nhảy CB, nhiễu tín hiệu, hoặc làm hỏng linh kiện điện tử nhạy cảm.

Một ví dụ thực tế: Một nhà máy sản xuất nhựa ghi nhận hóa đơn điện tăng 12% chỉ trong 3 tháng, dù không tăng ca và sản lượng vẫn giữ nguyên. Sau khi sử dụng thiết bị đo phân tích công suất, sóng hài, kỹ sư phát hiện sóng hài bậc 5 và 7 vượt mức cho phép theo chuẩn IEC 61000. Sau khi xử lý, hệ thống hoạt động ổn định và chi phí điện giảm rõ rệt.

Vì sao cần đo và phân tích sóng hài định kỳ?

1. Kiểm soát tổn thất điện năng, tiết kiệm chi phí vận hành

Đo công suất và sóng hài giúp doanh nghiệp nhận diện chính xác những “điểm rò năng lượng” trong hệ thống. Khi biết thiết bị nào gây tổn thất, kỹ sư có thể điều chỉnh chế độ hoạt động, cân pha tải hoặc lắp bộ lọc sóng hài để tiết kiệm hàng triệu đồng tiền điện mỗi tháng.

2. Ngăn ngừa hư hại thiết bị điện tử và động cơ

Sóng hài không chỉ gây tổn thất năng lượng mà còn làm hư hại các thiết bị nhạy cảm. Các hệ thống điều khiển tự động, PLC, cảm biến hoặc biến tần rất dễ bị lỗi khi sóng hài cao. Việc đo và giám sát định kỳ giúp phát hiện sớm để xử lý trước khi xảy ra sự cố nghiêm trọng.

3. Đảm bảo hệ thống đạt chuẩn an toàn điện quốc tế

Nhiều tiêu chuẩn kỹ thuật hiện nay như IEC 61000 hoặc IEEE 519 quy định giới hạn sóng hài cho phép. Việc đo lường và phân tích sóng hài định kỳ không chỉ giúp tuân thủ quy chuẩn, mà còn bảo vệ uy tín và độ tin cậy của doanh nghiệp trong lĩnh vực kỹ thuật.

4. Nền tảng cho chuyển đổi số năng lượng

Khi dữ liệu điện năng được đo, lưu trữ và phân tích chính xác, doanh nghiệp có thể từng bước tiến tới hệ thống giám sát năng lượng tự động (Energy Monitoring System). Đây chính là bước đệm để xây dựng nhà máy thông minh – nơi năng lượng được quản lý hiệu quả, chi phí được tối ưu và rủi ro được giảm thiểu tối đa.

Phân loại thiết bị đo công suất và sóng hài phổ biến hiện nay

Trên thị trường, thiết bị đo phân tích công suất và sóng hài được chia thành nhiều nhóm khác nhau, tùy mục đích sử dụng:

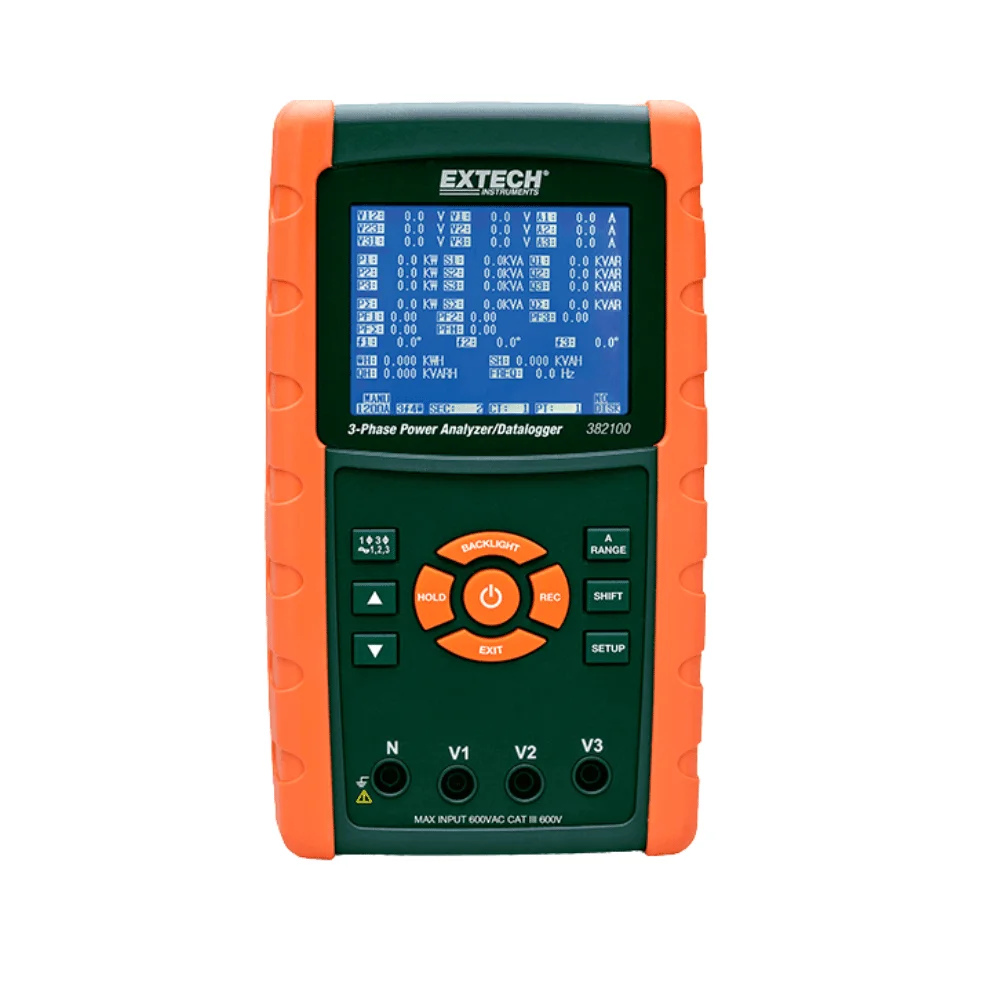

• Máy phân tích công suất (Power Analyzer): Dùng trong nghiên cứu, thử nghiệm hiệu suất động cơ, biến tần hoặc nguồn điện. Thiết bị này có độ chính xác cao, nhiều kênh đo, hỗ trợ ghi dữ liệu liên tục và phân tích chi tiết dạng sóng.

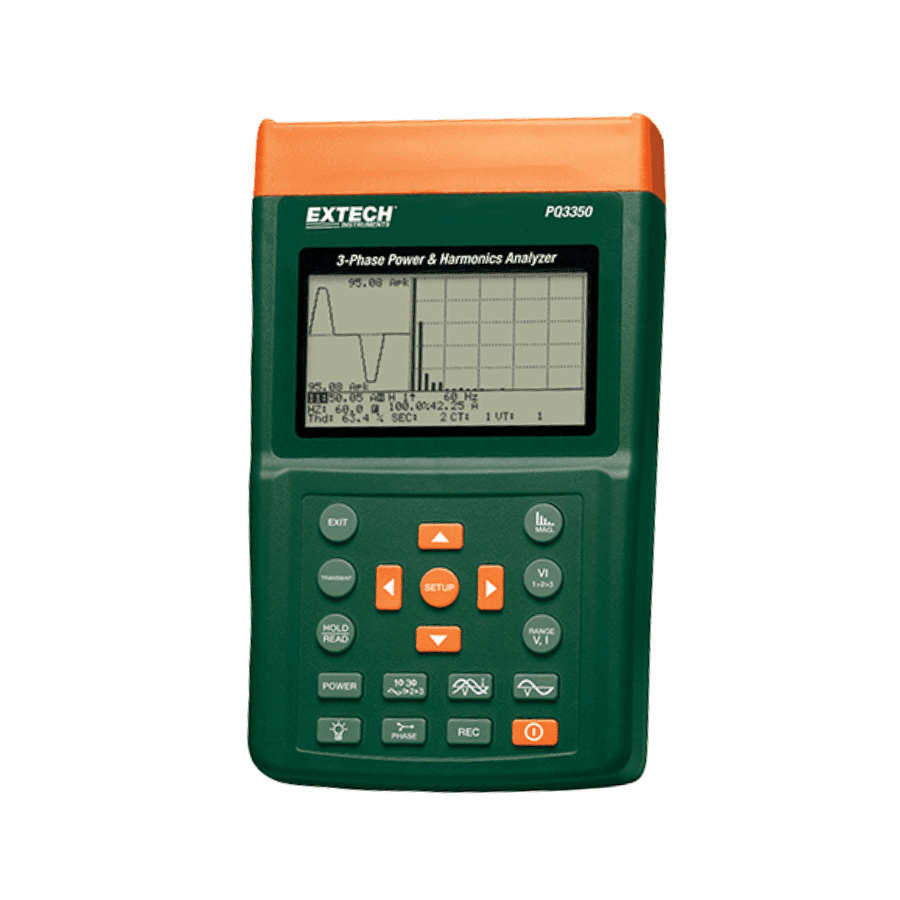

• Máy phân tích sóng hài (Harmonic Analyzer): Chuyên dụng trong kiểm tra chất lượng điện năng tại công trình, tòa nhà, nhà máy sản xuất.

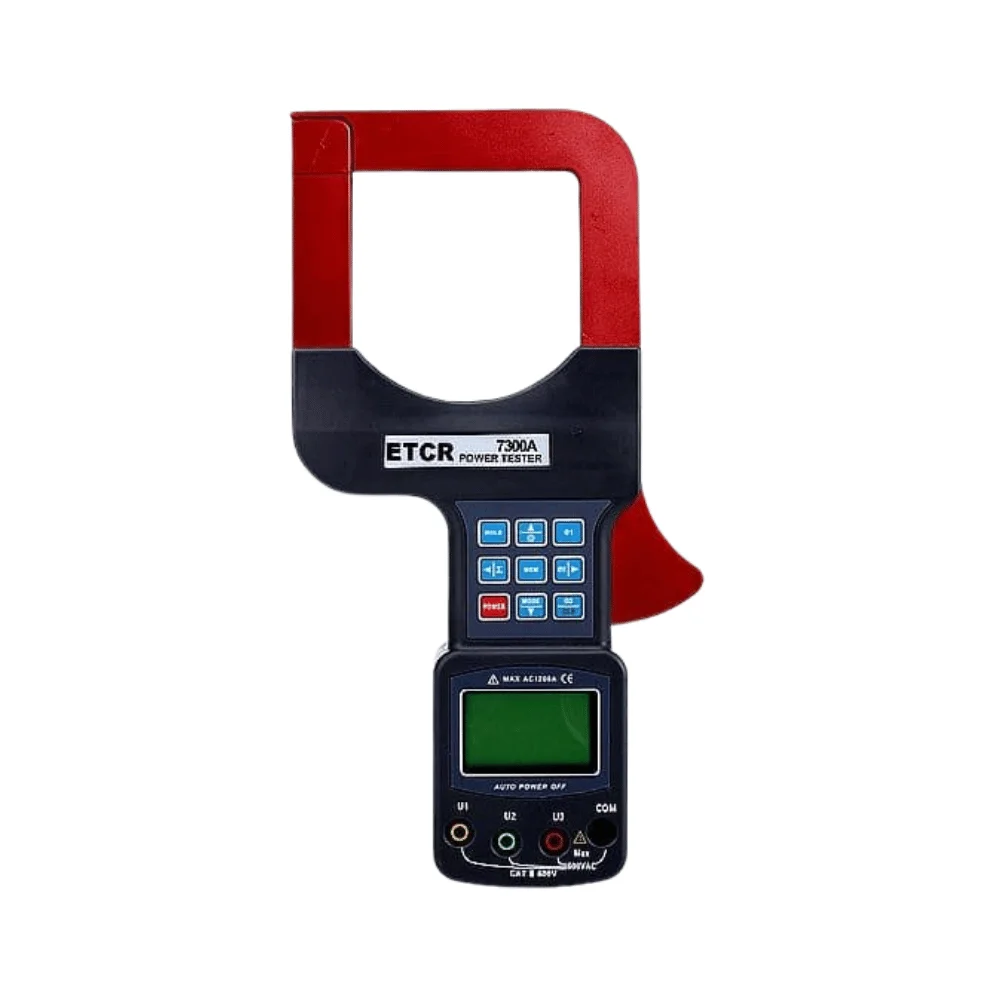

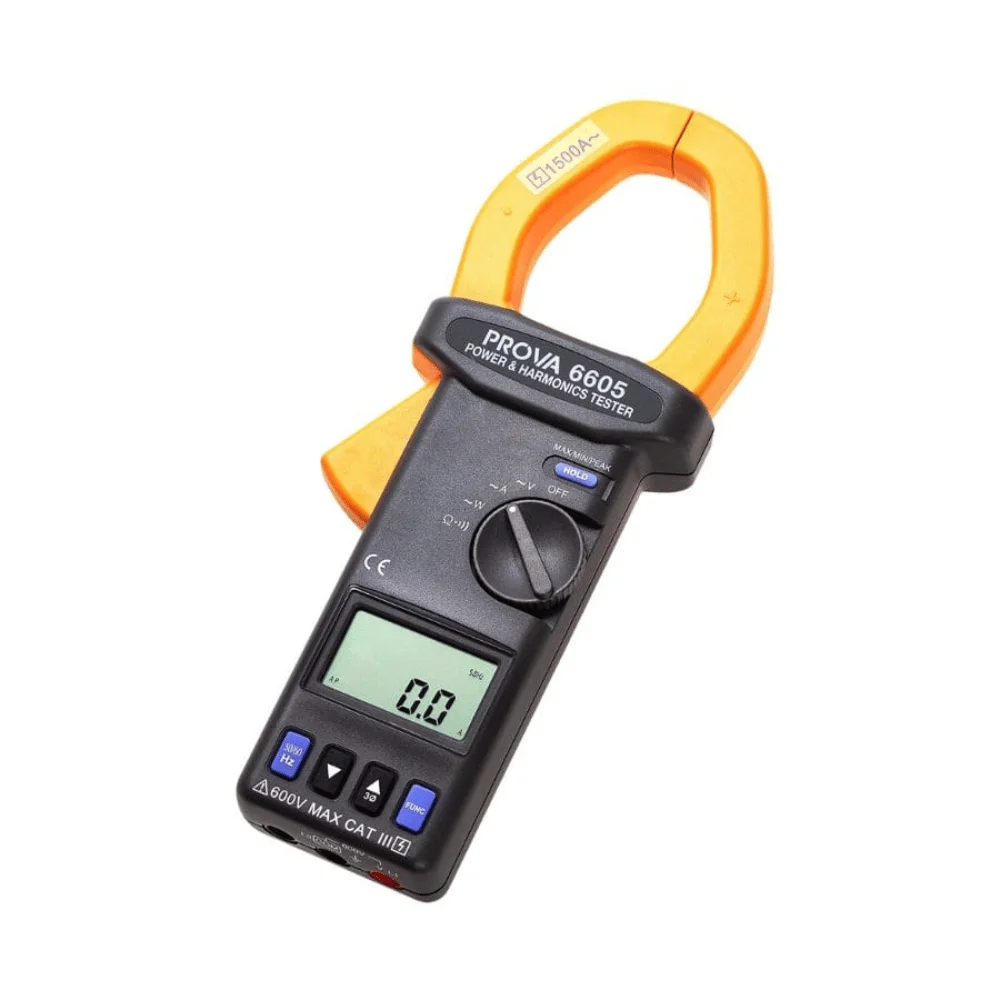

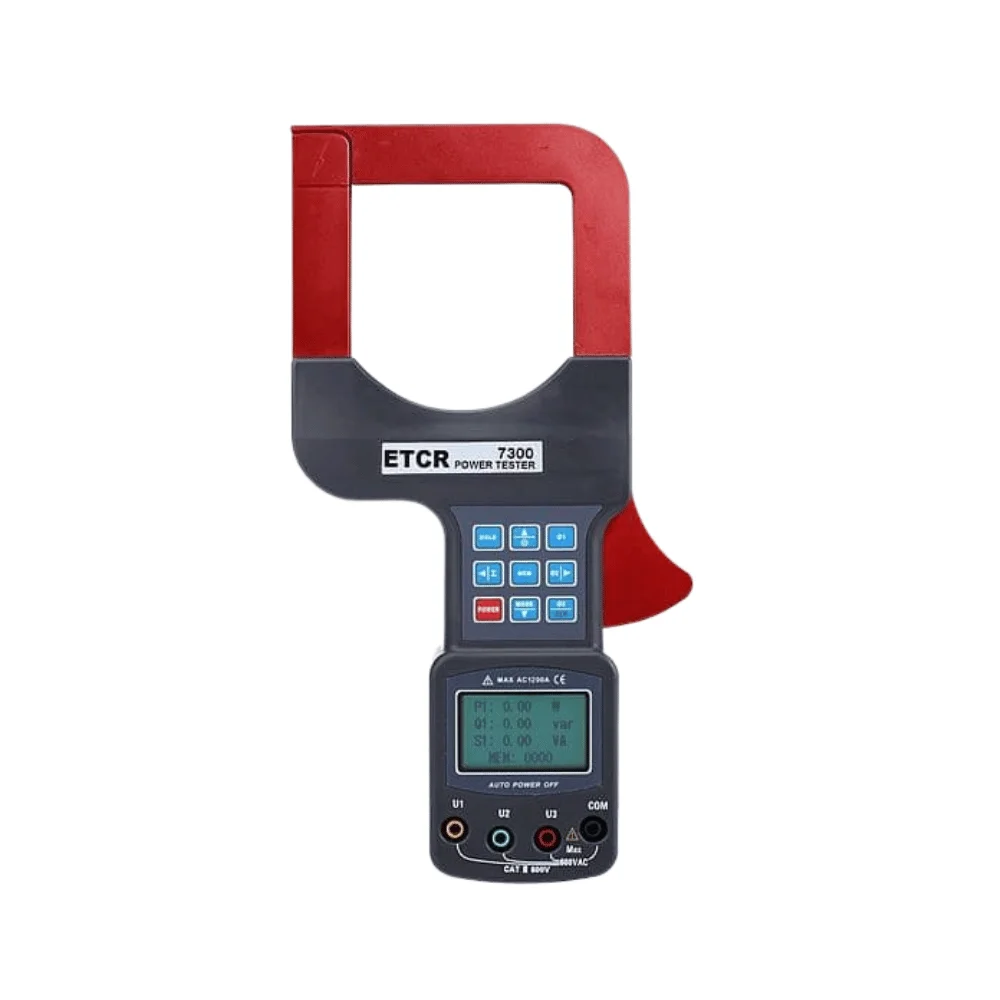

• Ampe kìm đo công suất: Phù hợp cho kỹ sư hiện trường cần đo nhanh, dễ thao tác, kết quả trực quan mà không cần thiết lập phức tạp.

Ứng dụng thực tế của thiết bị đo phân tích công suất, sóng hài trong công nghiệp và đời sống

Thiết bị đo phân tích công suất và sóng hài được ứng dụng rộng rãi trong nhiều lĩnh vực, từ sản xuất công nghiệp đến nghiên cứu và quản lý năng lượng. Cụ thể:

• Trong nhà máy sản xuất: giúp giám sát chất lượng điện, phát hiện sớm sóng hài gây tổn thất năng lượng, quá nhiệt máy biến áp hoặc hỏng tụ bù.
• Trong lĩnh vực điện lực: hỗ trợ kỹ sư đo lường, đánh giá và cải thiện hiệu suất truyền tải điện năng.
• Trong các tòa nhà thương mại và trung tâm dữ liệu: giúp tối ưu hệ thống điện, giảm chi phí vận hành và đảm bảo an toàn cho thiết bị điện tử.
• Trong nghiên cứu và đào tạo: phục vụ giảng dạy, kiểm chứng các mô hình điện, phân tích hiệu suất động cơ và nguồn cung cấp điện.
• Trong hệ thống năng lượng tái tạo: như điện mặt trời hoặc điện gió, thiết bị giúp đo sóng hài do bộ nghịch lưu sinh ra, đảm bảo điện năng đầu ra đạt chuẩn.

Việc ứng dụng đúng cách thiết bị đo phân tích công suất và sóng hài không chỉ giúp người dùng phát hiện vấn đề sớm mà còn góp phần tiết kiệm năng lượng, kéo dài tuổi thọ thiết bị và nâng cao hiệu suất toàn hệ thống.

Cách chọn thiết bị đo công suất, sóng hài phù hợp

1. Kỹ sư hiện trường

Nên chọn thiết bị nhỏ gọn, bền bỉ, dễ thao tác và có khả năng lưu dữ liệu nhanh. Một số model phổ biến như Hioki CM4376 hoặc Kyoritsu KEW 6315 được ưa chuộng nhờ độ ổn định cao, giao diện dễ sử dụng và khả năng đo chính xác ngay cả trong môi trường nhiều nhiễu.

2. Phòng thí nghiệm hoặc trung tâm nghiên cứu

Cần thiết bị có độ chính xác cực cao, đo được nhiều pha và phân tích sóng hài bậc cao. Ví dụ, Hioki PW6001 là lựa chọn tối ưu cho kiểm tra hiệu suất động cơ điện, thiết bị điện tử hoặc thử nghiệm biến tần.

3. Hệ thống điện công nghiệp

Các nhà máy hoặc tòa nhà lớn nên ưu tiên thiết bị có khả năng kết nối mạng LAN, hỗ trợ truyền dữ liệu thời gian thực và tương thích với các phần mềm giám sát năng lượng. Điều này giúp quản lý và phân tích dữ liệu tập trung, tiết kiệm thời gian cho đội kỹ thuật.

Một số thiết bị đo phân tích công suất, sóng hài được ưa chuộng hiện nay

• Hioki PW6001: Thiết bị phân tích công suất đa kênh, độ chính xác cao, hỗ trợ đo sóng hài đến bậc 100. Phù hợp cho nghiên cứu, thử nghiệm sản phẩm điện và động cơ EV.

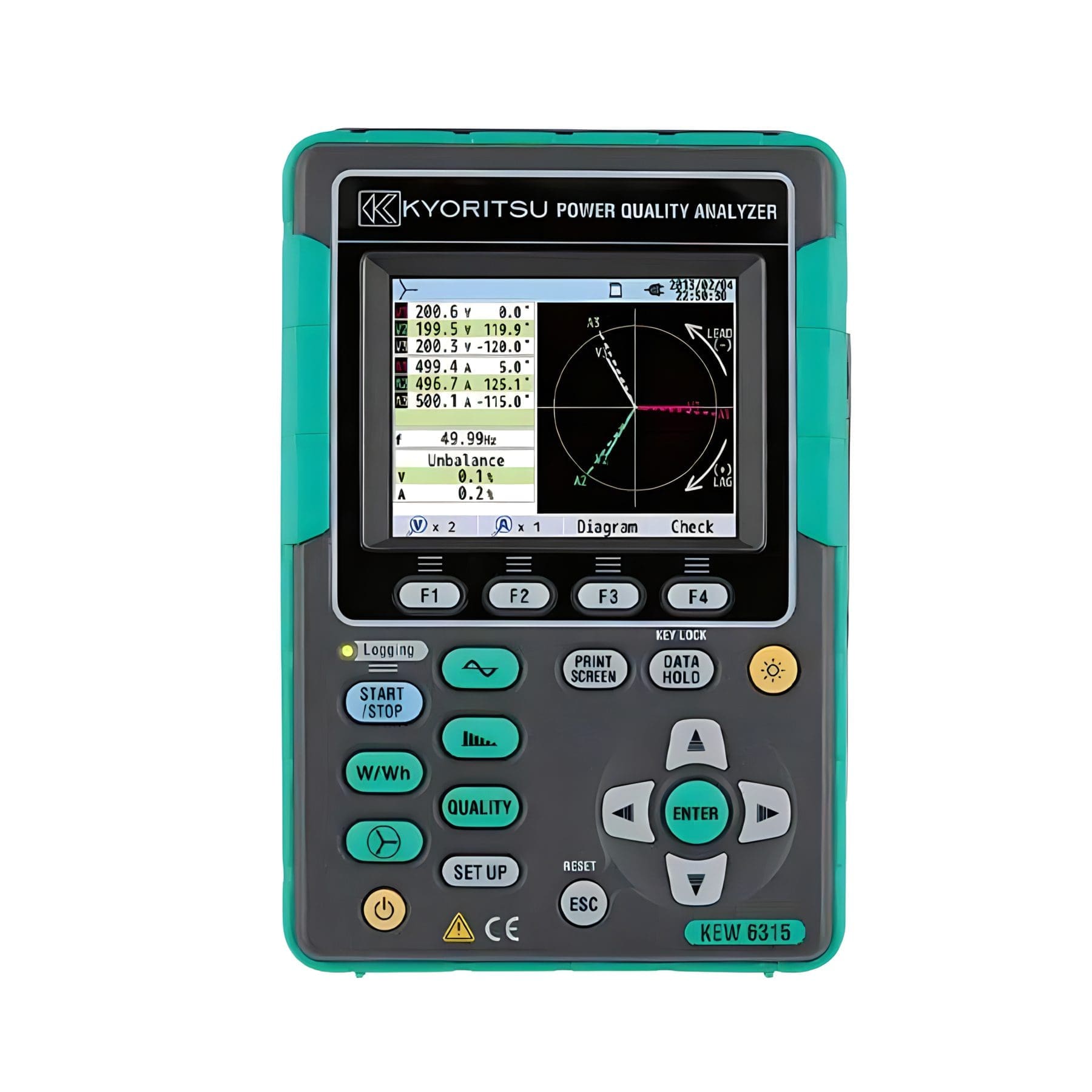

• Kyoritsu KEW 6315: Dễ sử dụng, tích hợp màn hình màu, đo được điện áp, dòng điện, công suất và sóng hài cùng lúc. Hỗ trợ lưu dữ liệu qua thẻ SD tiện lợi.
• Hioki CM4376: Ampe kìm đo công suất 3 trong 1, gọn nhẹ, phù hợp cho kỹ sư bảo trì cần đo nhanh tại hiện trường.
• Chauvin Arnoux C.A 8336: Thiết bị phân tích chất lượng điện năng chuyên nghiệp, hiển thị dạng sóng trực quan, hỗ trợ báo cáo nhanh theo chuẩn IEC.

Lỗi thường gặp khi sử dụng máy phân tích công suất – sóng hài và cách khắc phục

Một trong những lỗi phổ biến nhất khi sử dụng máy phân tích công suất – sóng hài là thiết bị không hiển thị dữ liệu hoặc bị treo. Nguyên nhân thường đến từ việc nguồn điện cấp không ổn định hoặc dây kết nối bị lỏng. Khi gặp tình trạng này, người dùng nên kiểm tra lại toàn bộ dây nguồn và cáp kết nối, sau đó khởi động lại thiết bị. Trong nhiều trường hợp, việc cập nhật firmware mới nhất cũng giúp máy hoạt động ổn định hơn.

Lỗi thứ hai thường gặp là kết quả đo dao động hoặc sai lệch so với thực tế. Tình huống này xuất hiện khi đầu dò dòng hoặc điện áp kẹp sai vị trí, hoặc chọn sai dải đo. Để khắc phục, kỹ sư cần gắn đầu dò đúng pha, kiểm tra hướng kẹp dòng và lựa chọn thang đo phù hợp với tải thực tế để đảm bảo độ chính xác cao nhất.

Một vấn đề khác là không thể ghi hoặc xuất dữ liệu ra USB hay thẻ nhớ. Điều này thường do thiết bị lưu trữ đã đầy, bị lỗi hoặc không tương thích. Cách xử lý là định dạng lại USB/thẻ nhớ theo chuẩn FAT32, hoặc sử dụng thiết bị lưu trữ được khuyến nghị bởi nhà sản xuất để đảm bảo khả năng tương thích.

Cuối cùng, nhiều người dùng gặp tình trạng máy bị quá nhiệt sau thời gian vận hành dài. Đây là hiện tượng tự nhiên khi thiết bị hoạt động liên tục trong môi trường nóng hoặc thiếu thông gió. Để khắc phục, nên đặt máy ở nơi thoáng mát, tránh ánh nắng trực tiếp và vệ sinh định kỳ các khe tản nhiệt. Việc duy trì nhiệt độ ổn định không chỉ giúp kéo dài tuổi thọ thiết bị mà còn đảm bảo hiệu suất đo luôn ổn định.

Hướng dẫn đọc và phân tích kết quả sóng hài

Khi tiến hành đo, thiết bị sẽ hiển thị nhiều thông số khác nhau như biểu đồ FFT, dạng sóng, hệ số méo THD%…
Trong đó, THD (Total Harmonic Distortion) là chỉ số quan trọng thể hiện mức độ méo dạng của sóng điện áp hoặc dòng điện.

• Nếu THD nhỏ hơn 5%, hệ thống hoạt động ổn định, sóng hài trong giới hạn cho phép.
• Nếu THD vượt 5%, cần tiến hành kiểm tra nguồn, bộ lọc hoặc các thiết bị phi tuyến gây nhiễu.

Hiểu và đọc đúng kết quả đo giúp kỹ sư xác định nguyên nhân gây ra tổn hao năng lượng, đồng thời đề xuất giải pháp phù hợp nhằm duy trì chất lượng điện ổn định.

Mua thiết bị đo phân tích công suất, sóng hài chính hãng tại Thương Tín

Thương Tín là đơn vị phân phối chính hãng các thương hiệu thiết bị đo lường hàng đầu như Hioki, Kyoritsu, Chauvin Arnoux. Tất cả sản phẩm đều có nguồn gốc rõ ràng, bảo hành dài hạn và được kiểm định chất lượng nghiêm ngặt.
Đặc biệt, đội ngũ kỹ thuật của Thương Tín luôn sẵn sàng tư vấn, hướng dẫn sử dụng và hỗ trợ đọc kết quả đo miễn phí cho khách hàng.

Nếu bạn đang tìm kiếm thiết bị đo phân tích công suất, sóng hài phù hợp với nhu cầu của mình, hãy liên hệ ngay Thương Tín để được tư vấn chi tiết và trải nghiệm demo thực tế.

FAQ – Giải đáp nhanh về đo công suất và sóng hài

1. Có thể dùng đồng hồ vạn năng để đo sóng hài không?
   Không. Đồng hồ vạn năng chỉ đo được điện áp, dòng điện và điện trở cơ bản, không phân tích được sóng hài.
2. Khi nào nên đo sóng hài?
   Nên đo định kỳ 3–6 tháng/lần hoặc khi hệ thống có dấu hiệu bất thường như quá nhiệt, nhảy CB liên tục hoặc thiết bị điện tử hoạt động không ổn định.
3. Sóng hài bao nhiêu là nguy hiểm?
   Theo tiêu chuẩn IEEE 519, tổng độ méo sóng hài (THD) vượt 5% được xem là nguy hiểm và cần xử lý ngay.

Trong thời đại công nghiệp hiện nay, việc chỉ dựa vào cảm quan hoặc kinh nghiệm để đánh giá hệ thống điện đã không còn phù hợp.

Thiết bị đo phân tích công suất, sóng hài là công cụ hỗ trợ kỹ sư đánh giá toàn diện tình trạng vận hành, xác định tổn hao năng lượng và phát hiện sớm các vấn đề về chất lượng điện.

Với nhiều năm kinh nghiệm trong lĩnh vực thiết bị đo lường, Thương Tín cam kết cung cấp sản phẩm chính hãng, độ chính xác cao, cùng dịch vụ tư vấn kỹ thuật chuyên sâu, giúp doanh nghiệp tối ưu hiệu suất và đảm bảo an toàn hệ thống điện lâu dài.
