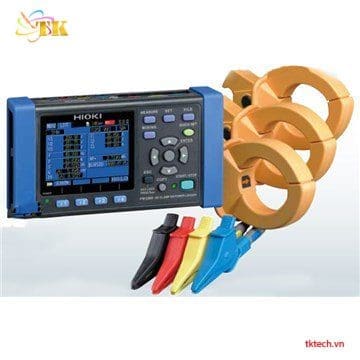

Máy đo chất lượng điện Hioki PW3360-20

Giới thiệu về máy đo chất lượng điện Hioki PW3360-20

Máy đo chất lượng điện năng Hioki PW3360-20 đo trên mạch 1 pha đến 3 pha 4 dây bằng cảm biến kẹp dòng (clamp sensor), dùng cho kiểm toán năng lượng và tiết kiệm điện. Máy theo dõi công suất, điện năng, demand và các thông số công suất khác, giúp đánh giá hiệu quả các biện pháp tiết kiệm năng lượng. PW3360-20 là model tiếng Anh, chỉ gồm máy chính và không có chức năng phân tích hài (chức năng này chỉ có ở PW3360-21).

Máy hiển thị giá trị đo dạng đồ thị trend và demand, có thể xem giá trị lớn nhất, nhỏ nhất, trung bình bằng con trỏ. Chức năng QUICK SET hướng dẫn thiết lập và đấu nối từng bước đến khi bắt đầu đo, chức năng kiểm tra đấu nối (wiring check) cảnh báo khi đấu sai. Dữ liệu lưu vào thẻ SD hoặc bộ nhớ trong, truyền về máy tính qua USB hoặc LAN, có thể thu dữ liệu từ xa bằng phần mềm GENNECT One SF4000.

Tính năng nổi bật

• Đo mạch 1 pha đến 3 pha 4 dây: Điện áp 90 V đến 780 V.
• Đo đồng thời tối đa 3 mạch 1 pha 2 dây: Trong cùng một hệ thống điện.
• QUICK SET: Hướng dẫn thiết lập và đấu nối trên màn hình.
• Wiring check: Kiểm tra và cảnh báo lỗi đấu nối.

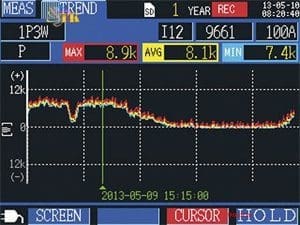

• Hiển thị đồ thị trend và demand: Xem giá trị lớn nhất, nhỏ nhất, trung bình bằng con trỏ.
• Lưu dữ liệu trên thẻ SD: Lưu được nhiều tháng dữ liệu, chu kỳ lưu 1 giây đến 60 phút.
• Giao tiếp: Thẻ SD/SDHC, LAN 100BASE-TX (HTTP server), USB 2.0.
• Pulse output: Tỷ lệ với điện năng tác dụng tiêu thụ khi đo điện năng tích lũy, tín hiệu open-collector cách ly.
• Thu dữ liệu từ xa: Dùng phần mềm GENNECT One SF4000.
• Thiết kế mỏng, gọn: Nặng 550 g, lắp đặt được trong tủ điện chật hẹp.
• Cấp nguồn linh hoạt: Adapter AC Z1006 hoặc Battery Pack 9459 (tùy chọn).

Đặc điểm nổi bật

• Đường đo: 1 pha 2 dây (1/2/3 mạch), 1 pha 3 dây (1 mạch), 3 pha 3 dây (1 mạch), 3 pha 4 dây (1 mạch), chỉ đo dòng điện: 1 đến 3 kênh.
• Dải điện áp: 600 V AC (dải đo hiệu dụng 90,00 V đến 780,00 V).
• Dải dòng điện: 500,00 mA đến 5,0000 kA AC (tùy cảm biến), 50,000 mA đến 5,0000 A AC (chỉ với cảm biến dòng rò).
• Dải công suất: 300,00 W đến 9,0000 MW (tùy tổ hợp điện áp/dòng điện và loại đường đo).
• Độ chính xác cơ bản: điện áp ±0,3% rdg. ±0,1% f.s; dòng điện ±0,3% rdg. ±0,1% f.s. + độ chính xác cảm biến; công suất tác dụng ±0,3% rdg. ±0,1% f.s. + độ chính xác cảm biến (tại hệ số công suất = 1).
• Chu kỳ lưu dữ liệu: 1 giây đến 30 giây, 1 phút đến 60 phút, 14 mức lựa chọn.
• Cập nhật hiển thị: 0,5 giây.

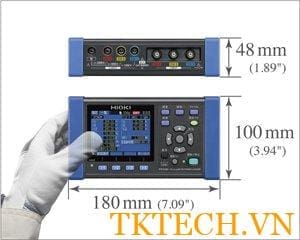

• Kích thước: 180 × 100 × 48 mm (W × H × D), nặng 550 g (không gồm PW9002).
• Độ chính xác đảm bảo: 1 năm.

Thông số kỹ thuật

Ứng dụng sản phẩm

• Kiểm toán năng lượng (energy audit) và theo dõi nhu cầu công suất (power demand).
• Đánh giá hiệu quả các biện pháp tiết kiệm điện.
• Khảo sát hồ sơ năng lượng (energy profile) của nhiều tải.
• Giảm lãng phí điện chiếu sáng.
• Rà soát cài đặt điều hòa không khí để tiết kiệm điện.
• Kiểm tra công suất chờ (standby) của máy tính.
• Xác nhận lượng điện tiết kiệm được từ hệ thống điện mặt trời (PV).
• Đo tại vị trí chật hẹp như tủ điện nhỏ nhờ thiết kế gọn nhẹ.

Phụ kiện sản phẩm

• Dây đo điện áp VOLTAGE CORD L9438-53 × 1 bộ (đen/đỏ/vàng/xanh, dài 3 m, kẹp cá sấu × 4).
• Adapter AC Z1006 × 1.
• Cáp USB L1003 × 1.
• Hướng dẫn sử dụng × 1.
• Measurement guide (hướng dẫn đo) × 1.
• Color clip × 1 bộ (đỏ, vàng, xanh, trắng, mỗi màu 2 cái) dùng phân biệt màu cho cảm biến kẹp.
• Ống xoắn (Spiral tube) gom dây cảm biến kẹp × 5.

Mẹo sử dụng Hioki PW3360-20 giúp tăng độ chính xác

Máy đo chất lượng điện Hioki PW3360-20 hỗ trợ kiểm tra điện áp, dòng điện, công suất, hệ số công suất và điện năng tiêu thụ trong các hệ thống điện dân dụng, thương mại và công nghiệp. Để kết quả đo đáng tin cậy, cần chọn đúng sơ đồ đấu dây, cảm biến dòng điện tương thích và dải đo trước khi bắt đầu ghi dữ liệu.

Quy trình kiểm tra máy (độ chính xác, máy mới hay cũ, …)

Trước khi sử dụng thiết bị phân tích công suất Hioki PW3360-20, cần kiểm tra ngoại quan, phụ kiện đo và tình trạng hoạt động. Việc kiểm tra này giúp phát hiện sớm dây đo hỏng, cảm biến không tương thích hoặc thiết lập chưa phù hợp với hệ thống điện.

Bước 1: Kiểm tra thân máy và phụ kiện

• Kiểm tra màn hình, phím chức năng, cổng kết nối và khe cắm thẻ SD.
• Kiểm tra dây đo điện áp, đầu nối và lớp cách điện; không sử dụng dây nứt, hở hoặc biến dạng.
• Kiểm tra cảm biến dòng điện, dây dẫn và cơ cấu đóng mở hàm kẹp. Chọn đúng cảm biến theo dòng điện dự kiến và yêu cầu đo.
• Kiểm tra bộ đổi nguồn AC Z1006 hoặc bộ pin tương thích nếu sử dụng nguồn pin.

Bước 2: Khởi động và kiểm tra cài đặt

Bật máy, kiểm tra màn hình có hiển thị bình thường hay không. Xác nhận tần số hệ thống là 50 Hz hoặc 60 Hz, đồng thời kiểm tra ngày giờ nếu cần ghi dữ liệu theo thời gian thực.

Nếu sử dụng máy lần đầu hoặc chuyển sang hệ thống điện khác, cần rà soát lại sơ đồ đấu dây, loại cảm biến dòng và dải dòng điện. Không nên sử dụng nguyên cài đặt cũ khi chưa xác nhận chúng phù hợp với hệ thống mới.

Bước 3: Kiểm tra chức năng đo

Sau khi kết nối đúng theo hướng dẫn an toàn, kiểm tra giá trị điện áp, dòng điện và tần số hiển thị. Đối chiếu với điều kiện thực tế hoặc thiết bị đo tham chiếu phù hợp nếu cần xác nhận khả năng hoạt động.

PW3360-20 có độ chính xác cơ bản của điện áp và dòng điện là ±0,3% giá trị đọc ±0,1% toàn thang; phép đo dòng điện còn chịu ảnh hưởng từ độ chính xác của cảm biến dòng. Vì vậy, không thể đánh giá toàn bộ hệ thống đo chỉ dựa vào thông số độ chính xác của thân máy.

Bước 4: Kiểm tra sơ đồ đấu dây

PW3360-20 hỗ trợ các cấu hình đo gồm 1 pha 2 dây, 1 pha 3 dây, 3 pha 3 dây và 3 pha 4 dây. Trong chế độ 1 pha 2 dây, máy có thể đo tối đa 3 mạch cùng hệ thống điện; khi chỉ đo dòng điện, có thể sử dụng từ 1 đến 3 kênh tùy cấu hình.

Trước khi đo, cần đối chiếu sơ đồ đấu dây trên màn hình với hệ thống thực tế. Kiểm tra thứ tự pha, điểm kết nối điện áp và vị trí kẹp cảm biến dòng. Nếu các giá trị điện áp, góc pha hoặc công suất bất thường, hãy dừng việc ghi nhận và kiểm tra lại kết nối.

Cảnh báo an toàn: Chỉ người có chuyên môn về điện mới nên thực hiện kết nối trên mạch đang mang điện. Cần tuân thủ cấp điện áp, định mức của dây đo và cảm biến; không cắm hoặc tháo dây tùy tiện khi chưa đánh giá nguy cơ điện giật và hồ quang điện.

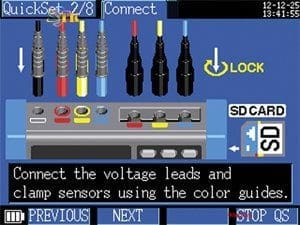

Bước 5: Thực hiện đo và ghi dữ liệu bằng Quick Set

Quick Set là phương pháp thuận tiện để cấu hình máy trước khi ghi dữ liệu. Trình tự cơ bản theo manual gồm:

1. Basic Set: Chọn các thiết lập cơ bản, bao gồm sơ đồ đấu dây và tần số.
2. Connect: Kết nối các dây đo và cảm biến dòng theo hướng dẫn hiển thị.
3. U Wiring: Kiểm tra kết nối điện áp.
4. I Wiring: Thiết lập kết nối cảm biến dòng.
5. I Range: Chọn dải dòng điện phù hợp.
6. I Check: Kiểm tra lại kết nối và giá trị đo.
7. Rec Set: Thiết lập khoảng thời gian ghi, dữ liệu cần lưu và phương thức bắt đầu/kết thúc.
8. Start: Xác nhận thiết lập và bắt đầu ghi dữ liệu.

Tên các bước trên tương ứng với trình tự Quick Set trong tài liệu hướng dẫn chính thức của HIOKI.

Bước 6: Thiết lập chu kỳ ghi và lưu dữ liệu

Máy hỗ trợ lưu dữ liệu vào thẻ SD/SDHC hoặc bộ nhớ trong. Khoảng thời gian ghi có thể chọn từ 1–30 giây hoặc 1–60 phút, với 14 mức thiết lập.

Tùy mục đích kiểm tra, bạn có thể chọn:

• Chỉ lưu giá trị trung bình.
• Lưu giá trị trung bình, lớn nhất và nhỏ nhất.
• Lưu ảnh màn hình ở định dạng BMP.
• Lưu dữ liệu dạng sóng theo định dạng nhị phân.

Nếu cần theo dõi biến động tải điện trong nhiều giờ hoặc nhiều ngày, nên xác định trước khoảng thời gian ghi, dung lượng lưu trữ và lượng dữ liệu cần phân tích. Sau khi bắt đầu, hãy xác nhận biểu tượng hoặc trạng thái ghi đang hoạt động trước khi rời khỏi vị trí đo.

Bước 7: Kiểm tra và kết thúc phép đo

Trong quá trình vận hành, theo dõi điện áp, dòng điện, công suất tác dụng, hệ số công suất và các giá trị liên quan. Nếu phát hiện số liệu bất thường, cần xác minh lại sơ đồ đấu dây và cảm biến trước khi kết luận về tình trạng hệ thống điện.

Khi hoàn thành, dừng ghi theo phương thức đã cài đặt, kiểm tra trạng thái lưu dữ liệu rồi mới tháo thiết bị khỏi hệ thống điện theo quy trình an toàn. Nếu cần phân tích sâu hơn, có thể chuyển dữ liệu sang máy tính thông qua USB hoặc sử dụng kết nối LAN theo cấu hình hỗ trợ.

Chu kỳ hiệu chuẩn khuyến nghị

Nên xác định lịch kiểm tra dựa trên tần suất sử dụng, yêu cầu quản lý chất lượng và mức độ quan trọng của kết quả đo.

• 12 tháng/lần: Có thể cân nhắc đối với máy dùng cho công việc kiểm tra điện định kỳ thông thường, nếu kết quả đo vẫn ổn định.
• 6 tháng/lần: Nên xem xét khi thiết bị được sử dụng thường xuyên, phục vụ kiểm tra bảo trì quan trọng hoặc cần kiểm soát độ tin cậy chặt chẽ hơn.
• Kiểm tra sớm hơn lịch định kỳ: Khi máy bị va đập, quá tải, kết quả sai lệch bất thường hoặc có nghi ngờ về tình trạng cảm biến và dây đo.

Các mốc 6 và 12 tháng trên là đề xuất xây dựng lịch bảo trì, không phải chu kỳ bắt buộc do HIOKI quy định.

Lỗi thường gặp và cách khắc phục

Hướng dẫn bảo quản/bảo trì để tăng tuổi thọ thiết bị

Sau mỗi lần đo, nên kiểm tra lại thân máy, dây đo điện áp và cảm biến dòng để phát hiện hư hỏng trước khi cất giữ. Không kéo dây bằng lực mạnh, làm rơi cảm biến hoặc để các đầu nối va đập vào vật cứng.

• Vệ sinh thiết bị: Tắt nguồn và ngắt các kết nối theo quy trình an toàn trước khi vệ sinh. Dùng khăn mềm để lau thân máy; tránh để chất lỏng lọt vào cổng kết nối, khe thẻ nhớ hoặc bên trong thiết bị.
• Bảo quản phụ kiện: Cuộn dây đo và dây cảm biến nhẹ nhàng, tránh gập gãy hoặc đè vật nặng lên dây. Đặt các đầu nối ở vị trí khô ráo, sạch sẽ.
• Quản lý thẻ nhớ: Kiểm tra dữ liệu đã được lưu đầy đủ trước khi tháo thẻ SD. Không rút thẻ hoặc ngắt nguồn trong lúc máy đang truy cập, ghi dữ liệu hay thực hiện thao tác có thể làm gián đoạn quá trình lưu.
• Kiểm tra định kỳ: Đánh giá tình trạng dây đo, cảm biến dòng, cổng kết nối và độ ổn định của kết quả đo theo kế hoạch bảo trì của đơn vị.
• Bảo quản môi trường: Đặt máy tại nơi khô ráo, tránh nhiệt độ và độ ẩm vượt giới hạn vận hành, bụi dẫn điện, hóa chất ăn mòn và các tác động cơ học.

So sánh sản phẩm cùng phân khúc giá

Địa chỉ bán thiết bị đo chất lượng điện Hioki PW3360-20 uy tín tại TP.HCM

Thương Tín là đơn vị cung cấp thiết bị đo lường và kiểm tra kỹ thuật tại TP.HCM, phục vụ khách hàng trên toàn quốc. Máy phân tích điện năng Hioki PW3360-20 hỗ trợ nhiều cấu hình đo, gồm điện 1 pha 2 dây, 1 pha 3 dây, 3 pha 3 dây và 3 pha 4 dây, giúp kỹ thuật viên kiểm tra các hệ thống điện phổ biến trong thực tế.

Ưu điểm khi mua dòng máy đo chất lượng điện Hioki PW3360-20 tại Thương Tín:

• Hỗ trợ giao hàng trên toàn quốc
• Tư vấn lựa chọn cấu hình đo và cảm biến tương thích
• Kiểm tra đúng model, phụ kiện và cấu hình trước khi nhận
• Hỗ trợ kỹ thuật trong quá trình sử dụng
• Áp dụng chính sách hoàn tiền 200% nếu phát hiện hàng giả, hàng nhái theo cam kết của đơn vị

FAQ – Một số câu hỏi thường gặp

Máy đo chất lượng điện Hioki PW3360-20 đo được những thông số nào?

Máy phân tích công suất điện Hioki PW3360-20 có thể đo điện áp RMS, dòng điện RMS, tần số, công suất tác dụng, công suất phản kháng, công suất biểu kiến, hệ số công suất và điện năng tiêu thụ hoặc tái sinh. Thiết bị còn hỗ trợ theo dõi nhu cầu công suất (demand), hiển thị chi phí điện năng và ghi nhận tín hiệu đầu vào xung, phù hợp cho việc kiểm tra hệ thống điện và quản lý năng lượng.

Máy đo điện năng Hioki PW3360-20 có lưu được dữ liệu đo không?

Có. Máy ghi dữ liệu điện năng Hioki PW3360-20 hỗ trợ lưu kết quả đo vào thẻ SD/SDHC hoặc bộ nhớ trong theo thời gian thực, với chu kỳ ghi từ 1 giây đến 60 phút theo các mức cài đặt. Ngoài ra, thiết bị có thể lưu giá trị trung bình, giá trị lớn nhất, nhỏ nhất, ảnh chụp màn hình và dữ liệu dạng sóng; kết nối LAN hoặc USB giúp người dùng truy xuất và quản lý dữ liệu thuận tiện hơn.

Khi mua máy phân tích chất lượng điện năng Hioki PW3360-20 tại Thương Tín có được hỗ trợ sử dụng không?

Có. Khi mua máy phân tích công suất Hioki PW3360-20 tại Thương Tín, khách hàng được tư vấn cấu hình đo, lựa chọn cảm biến dòng điện tương thích và hỗ trợ hướng dẫn sử dụng cơ bản. Đội ngũ kỹ thuật có thể giải đáp các vấn đề liên quan đến kết nối thiết bị, cài đặt chu kỳ ghi dữ liệu và truy xuất kết quả phục vụ công việc kiểm tra, bảo trì hệ thống điện.
