Thước kẹp đồng hồ – Dụng cụ đo kích thước cơ khí chính xác, dễ đọc kết quả

Trong gia công cơ khí và kiểm tra chất lượng sản phẩm, việc đo kích thước chính xác đóng vai trò vô cùng quan trọng để đảm bảo chi tiết đạt đúng dung sai kỹ thuật. Thước kẹp đồng hồ với thiết kế mặt đồng hồ hiển thị trực quan giúp người dùng đọc kết quả nhanh, hạn chế sai số và tăng hiệu quả đo kiểm trong quá trình làm việc. Trong bài viết này, Thương Tín sẽ cùng bạn tìm hiểu chi tiết về cấu tạo, cách sử dụng, ứng dụng thực tế cũng như kinh nghiệm lựa chọn thước cặp đồng hồ phù hợp cho nhu cầu đo lường cơ khí.

Giới thiệu chung về thước kẹp đồng hồ

Thước kẹp đồng hồ là dụng cụ đo cơ khí chính xác được sử dụng rộng rãi trong gia công, kiểm tra chất lượng chi tiết và bảo trì máy móc. Thiết bị kết hợp giữa cơ cấu thước cặp cơ khí truyền thống và mặt đồng hồ hiển thị kim, giúp người dùng đọc kết quả nhanh chóng và chính xác hơn so với kiểu vạch chia thông thường.

Về cấu tạo, thiết bị gồm các bộ phận chính như: thân thước, hàm đo ngoài, hàm đo trong, thanh đo độ sâu và mặt đồng hồ hiển thị. Khi trượt thước, chuyển động tịnh tiến sẽ được truyền qua hệ thống bánh răng bên trong, làm kim trên mặt đồng hồ quay và hiển thị giá trị đo với độ chính xác cao.

Nhờ nguyên lý cơ học ổn định và khả năng đọc số liệu trực quan, dòng thước này thường được sử dụng trong những môi trường làm việc cần độ chính xác nhưng vẫn đòi hỏi thao tác nhanh.

Vì sao cần có thước kẹp đồng hồ?

Trong sản xuất cơ khí, việc kiểm tra kích thước chi tiết là bước quan trọng quyết định chất lượng sản phẩm. Những sai lệch nhỏ về đường kính, chiều dày hay kích thước lỗ đều có thể ảnh hưởng trực tiếp đến khả năng lắp ráp và vận hành của máy móc.

Sử dụng thước cặp dạng đồng hồ giúp người vận hành đo kích thước nhanh, ổn định và hạn chế sai số khi đọc kết quả. So với loại thước kẹp cơ khí truyền thống, mặt đồng hồ kim hiển thị rõ ràng giúp người dùng nhận biết giá trị đo dễ dàng, đặc biệt trong các thao tác kiểm tra hàng loạt.

Ngoài ra, thiết bị còn có khả năng đo nhiều loại kích thước khác nhau như: đường kính ngoài, kích thước bên trong, độ sâu lỗ hoặc bậc chi tiết. Điều này giúp giảm số lượng dụng cụ đo cần sử dụng trong quá trình kiểm tra sản phẩm.

Khi sử dụng thước kẹp không đạt chuẩn gây ra hậu quả gì?

Trong môi trường gia công chính xác, chỉ một sai số nhỏ cũng có thể gây ra những hệ quả lớn trong quá trình sản xuất.

Nếu dụng cụ đo không đạt chuẩn hoặc bị sai lệch, người vận hành có thể đánh giá sai kích thước của chi tiết. Điều này dẫn đến tình trạng sản phẩm không đạt dung sai thiết kế, gây khó khăn trong quá trình lắp ráp hoặc làm giảm tuổi thọ thiết bị.

Trong nhiều trường hợp, sai số đo lường còn khiến doanh nghiệp phải loại bỏ hàng loạt sản phẩm lỗi, gây lãng phí nguyên vật liệu và tăng chi phí sản xuất. Đối với các ngành yêu cầu độ chính xác cao như cơ khí chính xác, khuôn mẫu hay chế tạo linh kiện, việc sử dụng thiết bị đo không đảm bảo chất lượng có thể ảnh hưởng trực tiếp đến uy tín doanh nghiệp.

Vì vậy, lựa chọn dụng cụ đo chính xác và được hiệu chuẩn đúng tiêu chuẩn là yếu tố rất quan trọng.

Hướng dẫn sử dụng thước kẹp đồng hồ

Để đảm bảo kết quả đo chính xác và tăng tuổi thọ cho dụng cụ, người dùng nên thực hiện theo các bước cơ bản sau:

Bước 1: Kiểm tra và làm sạch thước

Trước khi đo, cần lau sạch bề mặt hàm đo và chi tiết cần kiểm tra để tránh bụi bẩn hoặc dầu mỡ làm sai lệch kết quả.

Bước 2: Kiểm tra điểm “0” của mặt đồng hồ

Đóng hoàn toàn hai hàm đo và quan sát kim trên mặt đồng hồ. Nếu kim không ở vị trí 0, cần điều chỉnh lại trước khi tiến hành đo.

Bước 3: Đặt chi tiết vào vị trí đo

Mở hàm thước vừa đủ để đặt chi tiết vào giữa hai bề mặt đo, sau đó trượt thước nhẹ nhàng cho đến khi tiếp xúc.

Bước 4: Khóa thước và đọc kết quả

Sau khi hàm đo tiếp xúc ổn định với chi tiết, có thể sử dụng vít khóa để cố định vị trí rồi đọc giá trị hiển thị trên thước chính và mặt đồng hồ.

Bước 5: Ghi lại kết quả và bảo quản thiết bị

Sau khi đo xong, cần lau sạch thước và cất vào hộp bảo quản để tránh va đập hoặc bụi bẩn.

Ứng dụng thực tế của thước kẹp đồng hồ

Nhờ khả năng đo nhanh, độ chính xác cao và dễ đọc kết quả, thước kẹp đồng hồ được ứng dụng rộng rãi trong nhiều lĩnh vực sản xuất và kỹ thuật. Từ các xưởng gia công cơ khí đến bộ phận kiểm soát chất lượng hay công tác bảo trì máy móc, dụng cụ đo này đều đóng vai trò quan trọng trong việc kiểm tra và đảm bảo kích thước chi tiết đạt đúng tiêu chuẩn thiết kế.

Dưới đây là một số ứng dụng phổ biến của thước cặp dạng đồng hồ trong thực tế.

Gia công cơ khí chính xác

Trong các xưởng gia công cơ khí, việc kiểm tra kích thước chi tiết sau mỗi công đoạn tiện, phay hoặc mài là bước không thể thiếu. Thước kẹp đồng hồ thường được sử dụng để đo đường kính trục, độ dày chi tiết, kích thước bậc hoặc khoảng cách giữa các bề mặt cơ khí.

Nhờ mặt đồng hồ hiển thị rõ ràng, kỹ thuật viên có thể đọc kết quả nhanh chóng và hạn chế sai sót khi đo liên tục nhiều chi tiết. Điều này giúp quá trình kiểm tra trong sản xuất diễn ra nhanh hơn nhưng vẫn đảm bảo độ chính xác cần thiết.

Kiểm tra chất lượng sản phẩm (QC)

Trong bộ phận kiểm soát chất lượng, việc đo kiểm kích thước là bước quan trọng để đảm bảo sản phẩm đáp ứng đúng yêu cầu kỹ thuật. Thước kẹp đồng hồ thường được sử dụng để kiểm tra kích thước thành phẩm trước khi chuyển sang các công đoạn tiếp theo hoặc trước khi xuất xưởng.

Nhờ độ ổn định và thao tác đo nhanh, dụng cụ này giúp nhân viên QC phát hiện sớm các sai lệch về kích thước. Việc kiểm soát chất lượng ngay từ đầu giúp giảm thiểu sản phẩm lỗi và hạn chế chi phí phát sinh trong quá trình sản xuất.

Bảo trì và sửa chữa máy móc

Trong công tác bảo trì thiết bị công nghiệp, việc kiểm tra độ mài mòn của các chi tiết cơ khí là yếu tố quan trọng để đảm bảo máy móc vận hành ổn định. Thước kẹp đồng hồ thường được sử dụng để đo kích thước trục, bạc lót hoặc các chi tiết chuyển động trong hệ thống truyền động.

Thông qua kết quả đo, kỹ thuật viên có thể đánh giá chính xác mức độ hao mòn của linh kiện. Điều này giúp đưa ra quyết định sửa chữa hoặc thay thế kịp thời, tránh những sự cố lớn có thể xảy ra trong quá trình vận hành máy.

Chế tạo khuôn mẫu

Trong ngành chế tạo khuôn mẫu, độ chính xác của từng chi tiết đóng vai trò quyết định đến chất lượng sản phẩm cuối cùng. Vì vậy, các dụng cụ đo cơ khí chính xác như thước kẹp đồng hồ được sử dụng thường xuyên để kiểm tra kích thước rãnh, lỗ, bậc hoặc các bề mặt gia công.

Việc đo kiểm chính xác giúp đảm bảo các chi tiết khuôn đạt đúng kích thước thiết kế và dung sai kỹ thuật. Nhờ đó, khuôn sau khi hoàn thiện có thể hoạt động ổn định và tạo ra sản phẩm có chất lượng đồng đều.

Cách chọn thước kẹp đồng hồ phù hợp

Khi lựa chọn thiết bị đo kích thước, người dùng nên cân nhắc một số tiêu chí quan trọng sau:

• Dải đo: phổ biến là 150mm, 200mm hoặc 300mm
• Độ chính xác: thường từ ±0.02mm hoặc ±0.03mm
• Chất liệu: nên chọn thước làm từ thép không gỉ để tăng độ bền
• Mặt đồng hồ rõ ràng: giúp đọc kết quả dễ dàng
• Thương hiệu uy tín: đảm bảo độ chính xác và tuổi thọ thiết bị

Việc lựa chọn đúng dụng cụ đo không chỉ giúp đảm bảo kết quả chính xác mà còn tăng hiệu quả làm việc trong quá trình kiểm tra chi tiết.

Các thương hiệu phổ biến về thước kẹp đồng hồ

Trên thị trường hiện nay có nhiều hãng sản xuất thiết bị đo cơ khí chất lượng cao, trong đó nổi bật có:

• Mitutoyo – thương hiệu Nhật Bản nổi tiếng về thiết bị đo chính xác
• Insize – hãng cung cấp nhiều dụng cụ đo cơ khí phổ biến
• Vogel – thương hiệu đến từ Đức với độ bền cao
• Moore & Wright – hãng thiết bị đo truyền thống của Anh
• Dasqua – thương hiệu chuyên dụng cụ đo cơ khí chính xác

Những thương hiệu này đều được đánh giá cao về độ chính xác, độ bền và khả năng ổn định khi sử dụng lâu dài.

Một số dòng thước kẹp đồng hồ phổ biến đang được ưa chuộng

Dưới đây là một số mẫu thước cặp đồng hồ Mitutoyo được sử dụng phổ biến trong gia công cơ khí và kiểm tra chất lượng chi tiết. Các model này đều nổi bật với độ chính xác cao, cơ cấu truyền động mượt mà và độ bền ổn định theo tiêu chuẩn đo lường Nhật Bản.

Thước cặp đồng hồ Mitutoyo 505-730

Mitutoyo 505-730 là một trong những model thước cặp đồng hồ được sử dụng rộng rãi trong các xưởng gia công cơ khí và phòng kiểm tra chất lượng. Thiết bị có dải đo 0–150mm với độ chia nhỏ 0.02mm, cho phép kiểm tra chính xác các kích thước như đường kính ngoài, đường kính trong và độ sâu của chi tiết cơ khí.

Sản phẩm được chế tạo từ thép không gỉ cứng cáp, giúp tăng độ bền và khả năng chống mài mòn trong môi trường làm việc công nghiệp. Mặt đồng hồ có đường kính lớn, hiển thị rõ ràng và dễ đọc, kết hợp cùng cơ cấu bánh răng – thanh răng được thiết kế chính xác giúp chuyển động trượt mượt mà và ổn định trong quá trình đo.

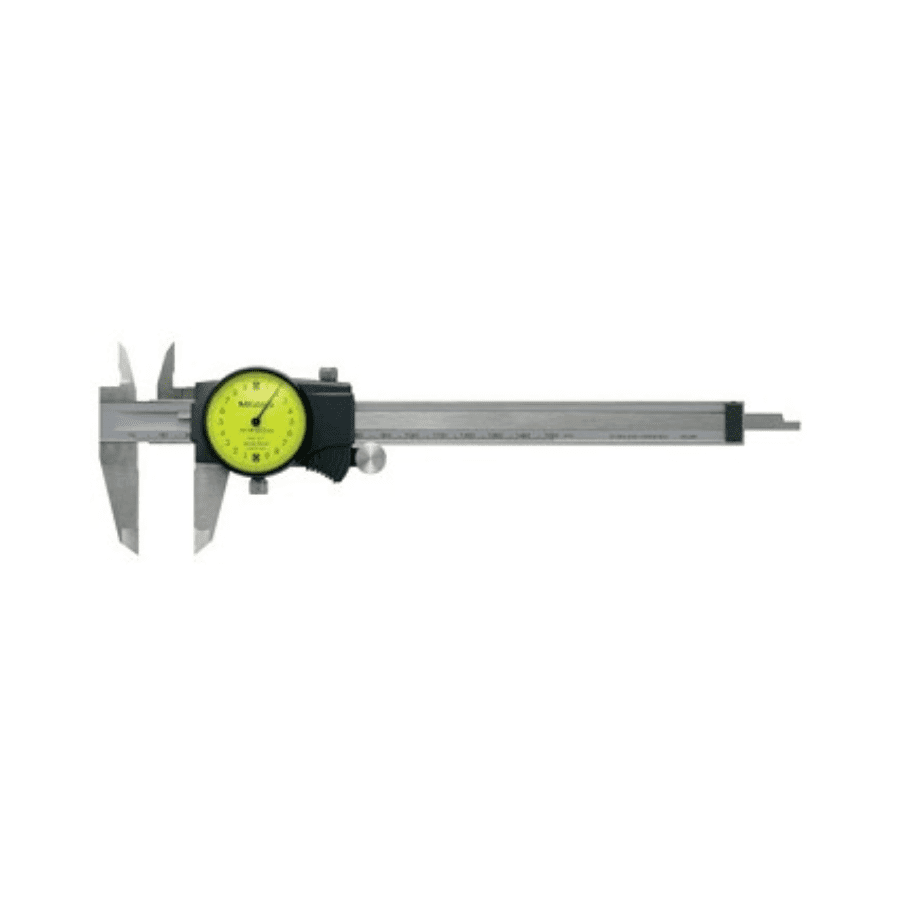

Thước cặp đồng hồ Mitutoyo 505-731

Mitutoyo 505-731 là phiên bản thước cặp đồng hồ cao cấp được thiết kế để đáp ứng nhu cầu đo kiểm kích thước với độ ổn định cao. Thiết bị sở hữu dải đo 0–200mm cùng độ chia 0.02mm, phù hợp để đo các chi tiết có kích thước lớn hơn trong gia công cơ khí và sản xuất công nghiệp.

Thước được trang bị cơ cấu chống sốc trên mặt đồng hồ giúp bảo vệ hệ thống bánh răng bên trong khi xảy ra va đập nhẹ. Bên cạnh đó, bề mặt thước được gia công chính xác và phủ lớp chống mài mòn, đảm bảo độ bền lâu dài và duy trì độ chính xác ngay cả khi sử dụng trong môi trường làm việc khắc nghiệt.

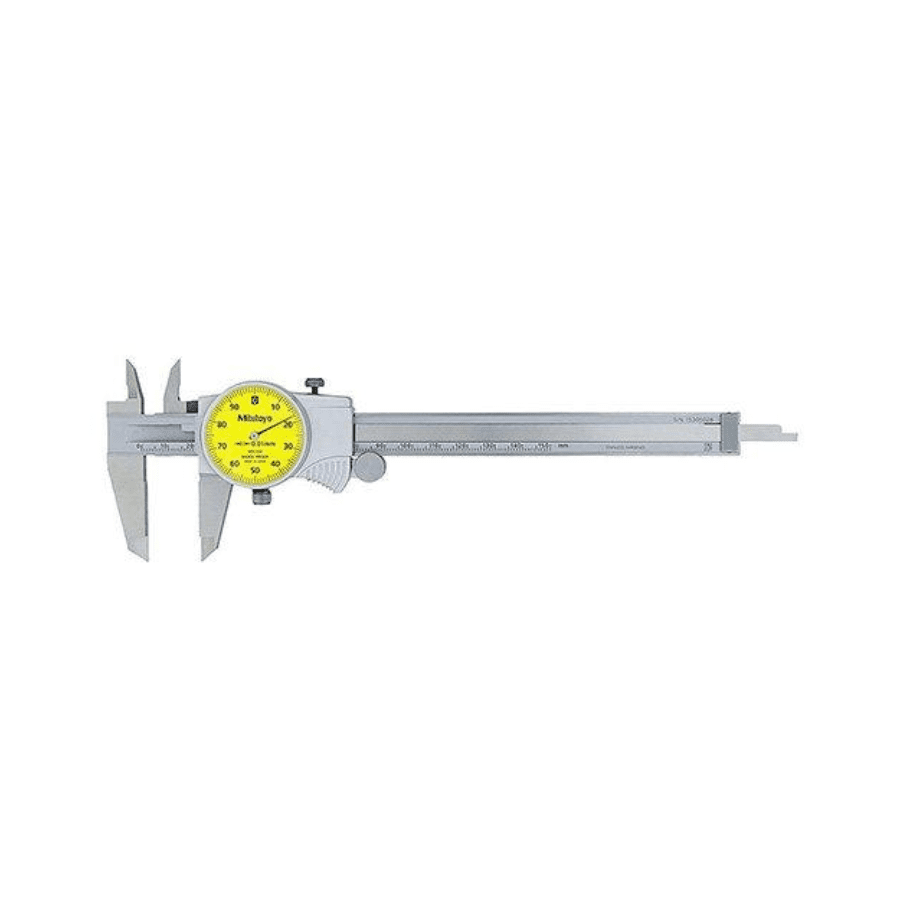

Thước cặp đồng hồ Mitutoyo 505-732

Mitutoyo 505-732 là model thước cặp đồng hồ có dải đo lớn, lên đến 0–300mm, được sử dụng phổ biến trong các ngành cơ khí chế tạo, khuôn mẫu và kiểm tra chi tiết máy có kích thước lớn. Độ chia 0.02mm giúp thiết bị vẫn duy trì độ chính xác cao ngay cả khi đo những chi tiết dài.

Sản phẩm được thiết kế với thân thước dài, chắc chắn và hệ thống truyền động chính xác giúp kim đồng hồ phản hồi nhanh khi thước trượt. Mặt đồng hồ lớn cùng vạch chia rõ ràng giúp người dùng đọc kết quả nhanh chóng, đặc biệt thuận tiện trong quá trình kiểm tra nhiều chi tiết liên tiếp.

Mẹo đo bằng thước kẹp đồng hồ giúp tăng độ chính xác

Để kết quả đo đạt độ tin cậy cao, ngoài việc sử dụng đúng cách, người dùng cũng nên áp dụng một số mẹo nhỏ trong quá trình thao tác. Những kinh nghiệm này giúp hạn chế sai số, đồng thời đảm bảo thiết bị hoạt động ổn định trong thời gian dài.

Trước hết, cần đảm bảo bề mặt đo của thước và chi tiết luôn sạch sẽ trước khi tiến hành đo. Bụi kim loại, dầu mỡ hoặc mạt gia công có thể tạo ra một lớp cản nhỏ giữa hàm đo và chi tiết, khiến kết quả sai lệch vài phần trăm milimet. Vì vậy, nên lau sạch bề mặt đo bằng khăn mềm trước khi thực hiện phép đo.

Bên cạnh đó, khi đo kích thước chi tiết, cần giữ thước song song với bề mặt cần đo để tránh sai số do lệch góc. Nếu thước bị nghiêng hoặc đặt không đúng vị trí, kết quả hiển thị trên mặt đồng hồ có thể không phản ánh đúng kích thước thực tế. Trong những trường hợp yêu cầu độ chính xác cao, nên đo lặp lại nhiều lần và lấy giá trị trung bình để đảm bảo độ tin cậy.

Ngoài thao tác đo, việc bảo quản dụng cụ cũng đóng vai trò quan trọng trong việc duy trì độ chính xác lâu dài. Sau khi sử dụng, nên lau sạch thước, đóng hai hàm đo và cất vào hộp chuyên dụng để tránh va đập hoặc bụi bẩn xâm nhập vào cơ cấu bánh răng bên trong. Điều này giúp thiết bị luôn hoạt động ổn định và giữ được độ chính xác trong suốt quá trình sử dụng.

Những sai lầm phổ biến khi sử dụng thước kẹp đồng hồ và cách khắc phục

Mặc dù thước kẹp đồng hồ là dụng cụ đo cơ khí có cấu tạo khá đơn giản và dễ sử dụng, nhưng trong quá trình thao tác, nhiều người vẫn mắc phải những sai lầm nhỏ làm ảnh hưởng đến độ chính xác của kết quả đo. Những lỗi này thường xuất phát từ thói quen sử dụng hoặc thiếu kiểm tra trước khi đo.

Dưới đây là một số sai lầm phổ biến khi sử dụng thước cặp dạng đồng hồ và cách khắc phục để đảm bảo phép đo luôn đạt độ chính xác cao.

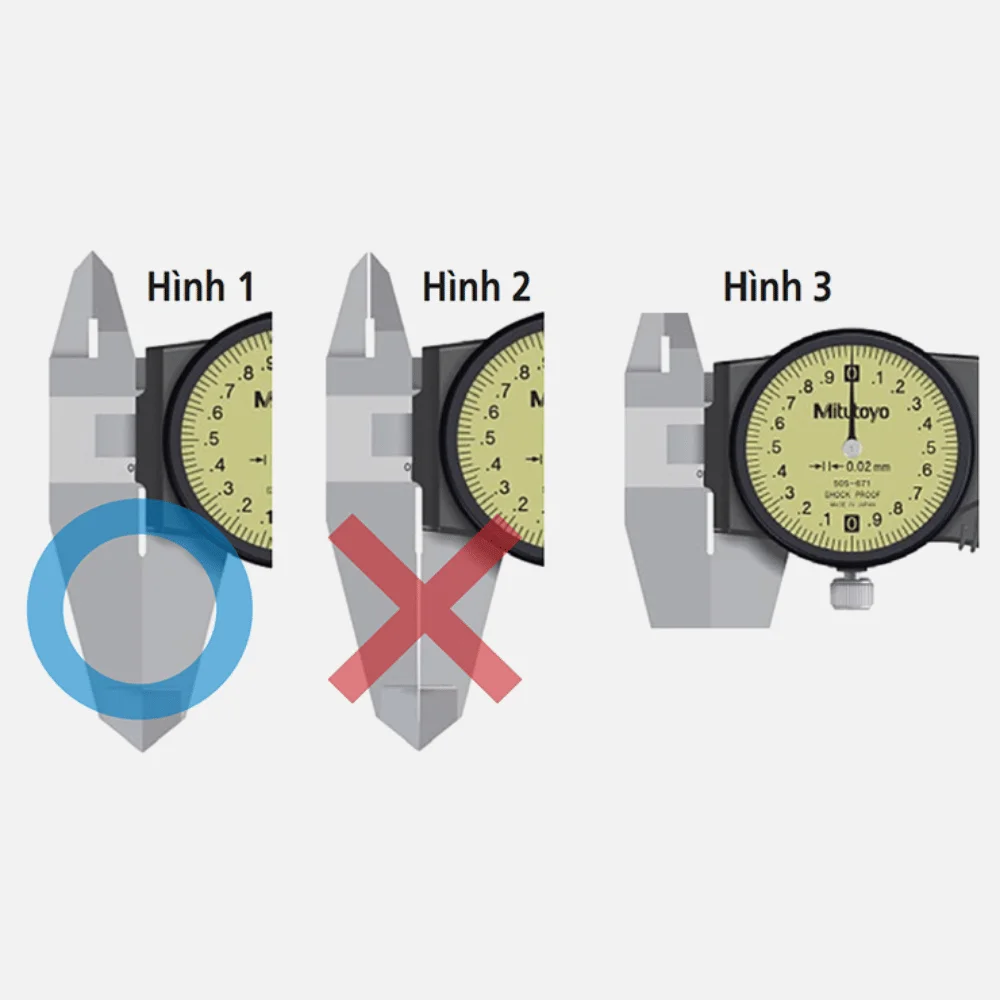

Không kiểm tra điểm 0 trước khi đo

Một trong những lỗi phổ biến nhất là người dùng không kiểm tra vị trí “0” của mặt đồng hồ trước khi tiến hành đo. Nếu kim đồng hồ bị lệch khỏi vị trí 0 khi hai hàm đo đang đóng hoàn toàn, toàn bộ kết quả đo sau đó sẽ bị sai lệch mà người dùng có thể không nhận ra.

Để khắc phục tình trạng này, hãy luôn đóng hai hàm đo hoàn toàn và quan sát vị trí kim trên mặt đồng hồ trước mỗi lần đo. Nếu kim không chỉ đúng điểm 0, cần điều chỉnh lại vòng xoay của mặt đồng hồ hoặc kiểm tra lại thiết bị trước khi tiếp tục sử dụng.

Đo khi chi tiết còn nóng

Sau khi gia công bằng các phương pháp như tiện, phay hoặc mài, chi tiết cơ khí thường có nhiệt độ cao hơn so với môi trường xung quanh. Nhiệt độ này có thể làm vật liệu giãn nở nhẹ, khiến kích thước đo được lớn hơn so với kích thước thực tế khi chi tiết nguội.

Cách khắc phục là nên chờ chi tiết nguội về nhiệt độ môi trường trước khi tiến hành đo kiểm. Điều này đặc biệt quan trọng đối với các chi tiết yêu cầu dung sai nhỏ, nơi chỉ một sai lệch rất nhỏ cũng có thể ảnh hưởng đến khả năng lắp ráp.

Dùng lực ép quá mạnh khi đo

Một số người có thói quen ép hàm đo quá mạnh vào chi tiết với suy nghĩ rằng như vậy sẽ giúp kết quả đo chính xác hơn. Tuy nhiên, lực ép lớn có thể làm biến dạng nhẹ bề mặt chi tiết hoặc gây sai lệch vị trí tiếp xúc giữa hai hàm đo.

Để tránh lỗi này, nên trượt thước nhẹ nhàng và chỉ để hai bề mặt đo tiếp xúc vừa đủ với chi tiết. Khi hàm đo đã chạm đều vào bề mặt cần đo, hãy giữ thước ổn định và đọc kết quả trên mặt đồng hồ để đảm bảo phép đo chính xác.

Không bảo quản thiết bị đúng cách

Việc để thước kẹp trong môi trường ẩm, nhiều bụi kim loại hoặc thường xuyên bị va đập có thể làm ảnh hưởng đến cơ cấu bánh răng và thanh răng bên trong. Điều này lâu dài sẽ khiến kim đồng hồ hoạt động không ổn định hoặc làm giảm độ chính xác của thiết bị.

Để khắc phục, sau mỗi lần sử dụng nên lau sạch thước bằng khăn mềm, tra một lớp dầu mỏng chống gỉ nếu cần và cất thiết bị vào hộp bảo vệ chuyên dụng. Việc bảo quản đúng cách không chỉ giúp duy trì độ chính xác mà còn kéo dài tuổi thọ của dụng cụ đo.

FAQ – Câu hỏi thường gặp

Thước kẹp đồng hồ có chính xác hơn thước cặp cơ khí không?

Về độ chính xác cơ bản, hai loại khá tương đương. Tuy nhiên mặt đồng hồ giúp đọc kết quả nhanh và hạn chế nhầm lẫn khi đọc vạch chia.

Có nên sử dụng thước kẹp đồng hồ trong môi trường dầu mỡ không?

Có thể sử dụng, nhưng cần vệ sinh và bảo quản thiết bị sau khi đo để tránh bụi bẩn làm kẹt cơ cấu bên trong.

Dải đo phổ biến của thước kẹp đồng hồ là bao nhiêu?

Phổ biến nhất là 150mm, ngoài ra còn có các loại 200mm và 300mm cho chi tiết lớn hơn.

Bao lâu nên hiệu chuẩn thước một lần?

Thông thường nên hiệu chuẩn định kỳ từ 6–12 tháng để đảm bảo độ chính xác.
