Thước đo độ cao – Thiết bị đo chiều cao chính xác trong cơ khí và kiểm tra chi tiết

Trong lĩnh vực gia công cơ khí và kiểm tra kích thước chi tiết, việc sử dụng thước đo độ cao giúp kỹ thuật viên xác định chiều cao, vị trí bề mặt và các điểm đo quan trọng với độ chính xác cao. Thiết bị này đóng vai trò quan trọng trong quá trình kiểm tra chất lượng, vạch dấu và kiểm soát sai số trong sản xuất. Bài viết dưới đây, Thương Tín sẽ giúp bạn hiểu rõ cấu tạo, cách sử dụng, ứng dụng thực tế cũng như kinh nghiệm lựa chọn thước đo phù hợp cho nhu cầu đo lường trong xưởng cơ khí và nhà máy sản xuất.

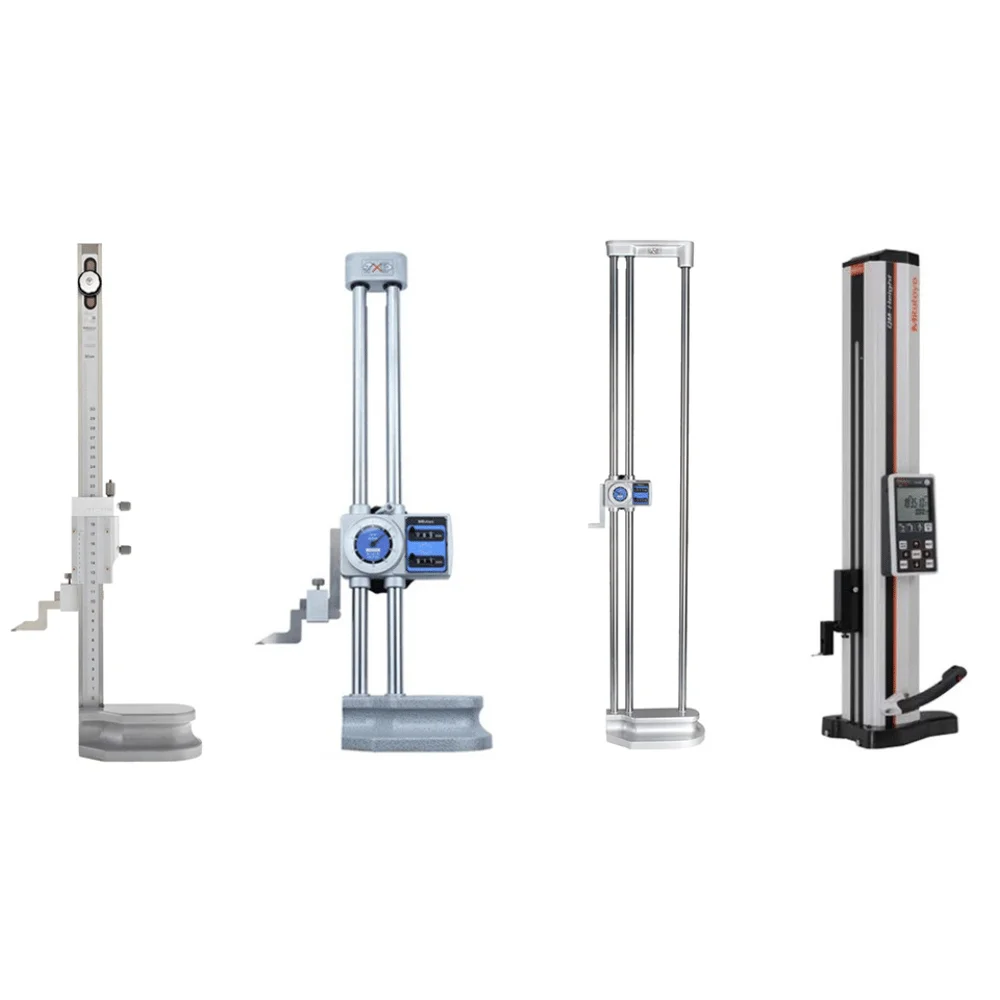

Giới thiệu chung về thước đo độ cao

Thước đo độ cao là dụng cụ đo lường cơ khí chính xác được sử dụng để xác định chiều cao, khoảng cách hoặc vị trí của chi tiết so với mặt chuẩn, thường là bàn máp. Thiết bị này đóng vai trò quan trọng trong các công đoạn kiểm tra kích thước, vạch dấu và kiểm soát sai số trong quá trình gia công cơ khí.

Về cấu tạo, thiết bị thường bao gồm đế thước vững chắc, thanh đo thẳng đứng, bộ phận trượt có thang chia và mũi đo hoặc đầu vạch dấu. Một số dòng hiện đại còn tích hợp màn hình điện tử giúp hiển thị kết quả đo nhanh và chính xác. Nguyên lý hoạt động dựa trên việc di chuyển đầu đo dọc theo trục thẳng đứng, từ đó xác định giá trị chiều cao của chi tiết so với bề mặt chuẩn.

Vì sao cần có thước đo độ cao

Trong gia công cơ khí chính xác, chỉ một sai lệch nhỏ về kích thước cũng có thể khiến chi tiết không đạt yêu cầu kỹ thuật. Thước đo chiều cao giúp kỹ thuật viên kiểm tra kích thước theo phương thẳng đứng với độ chính xác cao, đặc biệt khi làm việc với các chi tiết phức tạp.

Ngoài việc đo chiều cao, dụng cụ này còn hỗ trợ vạch dấu, xác định vị trí lỗ khoan hoặc bề mặt gia công. Nhờ đó, quá trình sản xuất trở nên đồng nhất hơn, giảm thiểu sai số và tăng hiệu suất làm việc trong nhà máy hoặc xưởng cơ khí.

Khi sử dụng thiết bị đo không đạt chuẩn gây ra hậu quả gì?

Trong gia công cơ khí, độ chính xác của dụng cụ đo ảnh hưởng trực tiếp đến chất lượng chi tiết. Nếu sử dụng thiết bị đã mòn, sai số lớn hoặc không được hiệu chuẩn định kỳ, kết quả đo sẽ không phản ánh đúng kích thước thực tế. Điều này dễ dẫn đến việc gia công chi tiết sai so với bản vẽ kỹ thuật.

Hậu quả thường thấy là chi tiết không lắp ráp được, phải gia công lại hoặc loại bỏ, gây lãng phí vật liệu và thời gian sản xuất. Trong các dây chuyền sản xuất hàng loạt, chỉ một thiết bị đo sai chuẩn cũng có thể khiến nhiều sản phẩm bị lỗi trước khi phát hiện.

Đối với những ngành yêu cầu độ chính xác cao như khuôn mẫu, cơ khí chính xác hoặc sản xuất linh kiện điện tử, sai số nhỏ cũng có thể ảnh hưởng đến chất lượng và độ ổn định của sản phẩm. Vì vậy, việc sử dụng thiết bị đo đạt chuẩn và hiệu chuẩn định kỳ là yếu tố quan trọng để đảm bảo kiểm soát chất lượng trong sản xuất.

Hướng dẫn sử dụng thước đo độ cao

Để đo chiều cao chi tiết chính xác và hạn chế sai số trong quá trình kiểm tra kích thước, người dùng nên thao tác đúng quy trình khi sử dụng thước đo độ cao. Dưới đây là các bước cơ bản thường được áp dụng trong xưởng cơ khí và phòng kiểm tra chất lượng.

Bước 1: Chuẩn bị bề mặt đo

Trước tiên, đặt thước đo lên bàn máp hoặc bề mặt chuẩn có độ phẳng cao. Bề mặt bàn và đế thước cần được lau sạch bụi bẩn, dầu hoặc mạt kim loại để tránh ảnh hưởng đến độ chính xác của phép đo.

Bước 2: Kiểm tra điểm chuẩn (điểm 0)

Di chuyển đầu đo xuống chạm nhẹ vào bề mặt bàn máp để kiểm tra vị trí chuẩn. Với thước cơ khí cần kiểm tra vạch chia, còn với thước điện tử cần đưa thiết bị về giá trị 0. Bước này giúp đảm bảo kết quả đo không bị sai lệch ngay từ ban đầu.

Bước 3: Đặt chi tiết cần đo

Đặt chi tiết lên bàn máp sao cho bề mặt cần đo hướng về phía đầu đo. Nên giữ chi tiết ổn định và vuông góc với thanh đo để tránh bị nghiêng hoặc xê dịch trong quá trình đo.

Bước 4: Di chuyển đầu đo đến vị trí cần kiểm tra

Trượt cụm đầu đo dọc theo thanh thước cho đến khi đầu đo chạm nhẹ vào điểm cao nhất của chi tiết. Khi thao tác cần di chuyển chậm và đều tay để đảm bảo tiếp xúc chính xác.

Bước 5: Đọc và ghi lại kết quả đo

Sau khi đầu đo tiếp xúc ổn định với bề mặt chi tiết, quan sát giá trị hiển thị trên thang chia, đồng hồ hoặc màn hình điện tử. Nên đo lặp lại 2–3 lần để kiểm tra độ ổn định của kết quả trước khi ghi nhận giá trị cuối cùng.

Ứng dụng thực tế của thước đo độ cao

Nhờ khả năng đo chính xác theo phương thẳng đứng và hỗ trợ vạch dấu vị trí chi tiết, thước đo độ cao được sử dụng rộng rãi trong nhiều lĩnh vực sản xuất và kiểm tra kỹ thuật. Dụng cụ này đặc biệt quan trọng trong các môi trường yêu cầu độ chính xác cao và kiểm soát kích thước chặt chẽ.

Ngành gia công cơ khí chính xác

Trong các xưởng gia công CNC hoặc sản xuất linh kiện cơ khí, thước đo độ cao được sử dụng để kiểm tra kích thước của chi tiết sau khi gia công. Việc đo chiều cao, độ chênh lệch bề mặt hoặc khoảng cách giữa các điểm giúp kỹ thuật viên nhanh chóng xác định sản phẩm có đạt tiêu chuẩn kỹ thuật hay không trước khi chuyển sang công đoạn tiếp theo.

Ngoài chức năng đo, thiết bị còn được dùng để vạch dấu vị trí gia công như lỗ khoan, rãnh hoặc các bề mặt cần xử lý. Nhờ đó, quá trình gia công trở nên chính xác và đồng nhất hơn, hạn chế sai lệch khi thao tác trên máy.

Sản xuất khuôn mẫu

Trong ngành chế tạo khuôn mẫu, sai số kích thước thường phải kiểm soát ở mức rất nhỏ. Thước đo độ cao giúp kiểm tra các bậc, mặt phẳng hoặc khoảng cách giữa các chi tiết trong khuôn, từ đó đảm bảo khuôn đạt đúng thông số thiết kế.

Việc đo kiểm chính xác ngay từ giai đoạn chế tạo giúp kỹ thuật viên phát hiện sai lệch sớm và điều chỉnh kịp thời. Điều này giúp tránh các lỗi nghiêm trọng khi khuôn được đưa vào sản xuất hàng loạt.

Kiểm tra chất lượng sản phẩm

Trong các bộ phận kiểm tra chất lượng (QC/QA) của nhà máy, thước đo độ cao là một trong những dụng cụ đo lường được sử dụng thường xuyên để kiểm tra kích thước sản phẩm. Thiết bị giúp xác định chiều cao, độ chênh lệch bề mặt hoặc vị trí các điểm đo quan trọng trên chi tiết.

Nhờ việc đo kiểm định kỳ trong quá trình sản xuất, doanh nghiệp có thể đảm bảo các sản phẩm đều đáp ứng tiêu chuẩn kỹ thuật trước khi xuất xưởng. Điều này đặc biệt quan trọng trong các ngành như sản xuất linh kiện ô tô, thiết bị điện tử và cơ khí chính xác.

Cách chọn thước đo độ cao phù hợp

Để đảm bảo quá trình đo kiểm đạt độ chính xác cao và phù hợp với nhu cầu sử dụng, việc lựa chọn thước đo độ cao cần dựa trên một số tiêu chí quan trọng. Dưới đây là những yếu tố mà người dùng nên cân nhắc trước khi quyết định đầu tư thiết bị.

• Phạm vi đo: Trước tiên, cần xác định dải đo phù hợp với kích thước chi tiết thường xuyên kiểm tra. Các dòng thước đo độ cao trên thị trường có nhiều dải đo khác nhau như 300 mm, 600 mm hoặc lớn hơn. Lựa chọn đúng phạm vi đo sẽ giúp thao tác thuận tiện và đảm bảo độ chính xác trong quá trình sử dụng.
• Độ chính xác: Đây là yếu tố quan trọng nhất khi chọn dụng cụ đo cơ khí. Trong các ngành gia công chính xác, sai số cho phép thường rất nhỏ, vì vậy nên ưu tiên các thiết bị có độ phân giải cao và sai số thấp để đảm bảo kết quả đo đáng tin cậy.
• Loại hiển thị: Hiện nay thước đo độ cao có nhiều loại như thước cơ khí, thước đồng hồ và thước điện tử. Loại cơ khí có độ bền cao và ít phụ thuộc vào nguồn điện, trong khi loại điện tử giúp đọc kết quả nhanh, rõ ràng và thuận tiện hơn trong quá trình đo kiểm.
• Chất liệu và độ bền: Đế thước cần được chế tạo từ vật liệu cứng, nặng và có độ ổn định cao để giúp thiết bị đứng vững trên bàn máp. Thanh đo và các bộ phận trượt cũng cần được gia công chính xác để đảm bảo độ mượt khi di chuyển và hạn chế sai số theo thời gian.
• Thương hiệu và dịch vụ hiệu chuẩn: Cuối cùng, nên ưu tiên các sản phẩm đến từ những thương hiệu uy tín trong lĩnh vực thiết bị đo lường. Ngoài chất lượng sản phẩm, người dùng cũng nên quan tâm đến dịch vụ bảo hành, hiệu chuẩn và hỗ trợ kỹ thuật để đảm bảo thiết bị luôn hoạt động chính xác trong thời gian dài.

Các thương hiệu phổ biến về thước đo độ cao

Trên thị trường hiện nay, thước đo độ cao được sản xuất bởi nhiều hãng thiết bị đo lường khác nhau, từ các thương hiệu cơ khí chính xác lâu đời đến các hãng cung cấp thiết bị đo phổ thông. Dưới đây là một số thương hiệu được nhiều kỹ thuật viên và doanh nghiệp tin dùng.

Mitutoyo là thương hiệu thiết bị đo lường nổi tiếng đến từ Nhật Bản, được đánh giá cao về độ chính xác và độ bền. Các dòng thước đo độ cao của hãng thường được sử dụng trong xưởng gia công cơ khí chính xác, phòng QC và các nhà máy sản xuất lớn.

Insize là thương hiệu thiết bị đo cơ khí phổ biến trong ngành sản xuất công nghiệp. Sản phẩm của hãng có thiết kế chắc chắn, độ chính xác ổn định và giá thành hợp lý, phù hợp với nhiều xưởng cơ khí và đơn vị kiểm tra chất lượng.

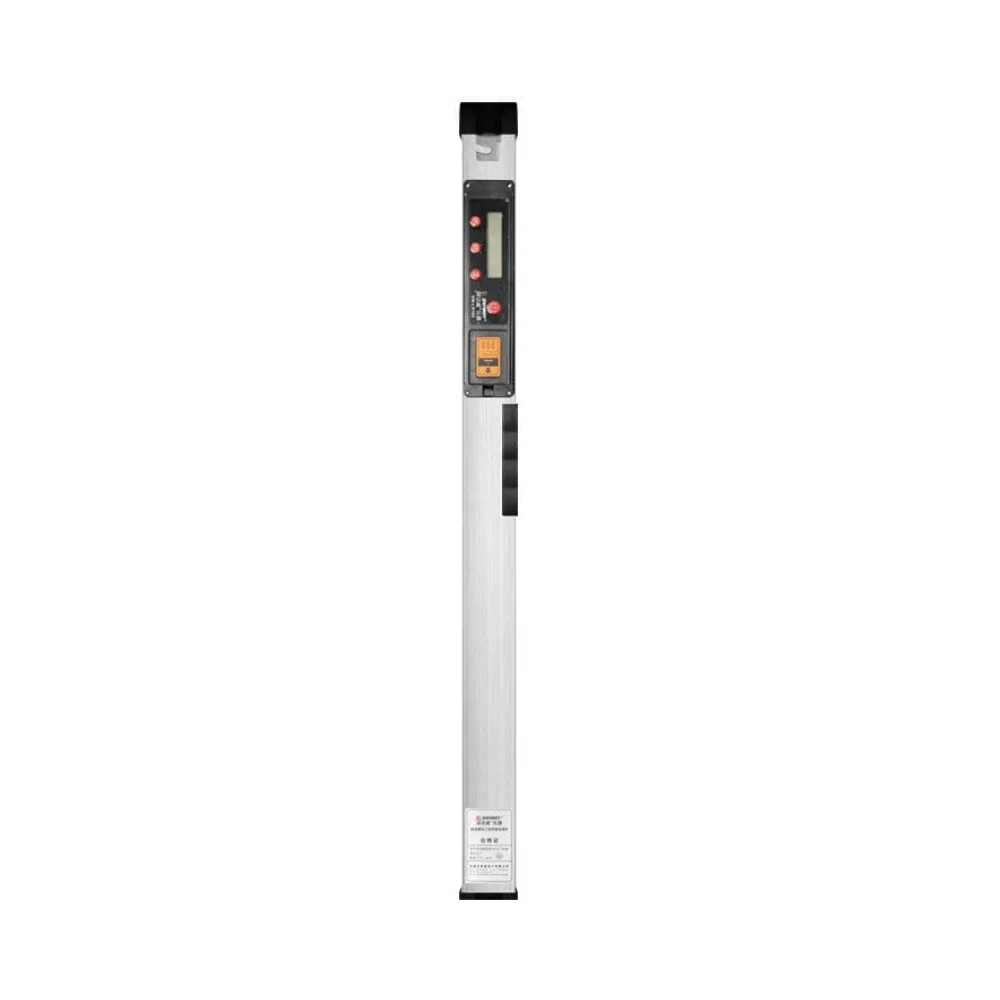

SNDWAY là thương hiệu chuyên sản xuất thiết bị đo và dụng cụ đo khoảng cách với mức giá cạnh tranh. Các sản phẩm của hãng được thiết kế dễ sử dụng, đáp ứng tốt nhu cầu đo lường cơ bản trong nhiều lĩnh vực kỹ thuật và sản xuất.

Mẹo đo chính xác khi sử dụng thước đo độ cao

Để đảm bảo kết quả đo luôn ổn định và hạn chế tối đa sai số trong quá trình kiểm tra kích thước, người dùng nên chú ý một số kinh nghiệm thực tế khi sử dụng thước đo độ cao. Những mẹo nhỏ dưới đây có thể giúp cải thiện độ chính xác và kéo dài tuổi thọ của thiết bị.

• Làm sạch bàn máp và chi tiết trước khi đo: Trước khi tiến hành đo, cần lau sạch bề mặt bàn máp, đế thước và chi tiết cần kiểm tra. Bụi bẩn, dầu mỡ hoặc mạt kim loại nhỏ có thể làm chi tiết bị kê cao hơn so với thực tế, dẫn đến sai lệch kết quả đo. Việc vệ sinh bề mặt giúp đảm bảo chi tiết tiếp xúc hoàn toàn với mặt chuẩn.
• Tránh tác động lực mạnh lên đầu đo: Khi đưa đầu đo tiếp xúc với bề mặt chi tiết, chỉ nên chạm nhẹ và di chuyển từ từ. Nếu tác động lực quá mạnh, đầu đo có thể bị lệch hoặc làm sai kết quả đo. Ngoài ra, việc ấn mạnh thường xuyên còn khiến đầu đo và cơ cấu trượt nhanh bị mài mòn theo thời gian.
• Kiểm tra độ vuông góc của thanh đo: Thanh đo cần được giữ thẳng đứng và vuông góc với mặt bàn máp trong quá trình sử dụng. Nếu thiết bị bị nghiêng hoặc đặt không đúng vị trí, kết quả đo chiều cao có thể bị sai lệch. Trước khi đo, nên kiểm tra lại vị trí đặt thước để đảm bảo độ ổn định.
• Thực hiện đo nhiều lần để so sánh kết quả: Đối với các chi tiết yêu cầu độ chính xác cao, nên thực hiện phép đo từ hai đến ba lần. Nếu các kết quả đo gần giống nhau, có thể xác nhận giá trị đo là đáng tin cậy. Cách này giúp giảm thiểu ảnh hưởng của các sai số nhỏ trong quá trình thao tác.
• Hiệu chuẩn thiết bị định kỳ: Sau một thời gian sử dụng, các dụng cụ đo cơ khí có thể xuất hiện sai số do mài mòn hoặc thay đổi điều kiện môi trường. Vì vậy, nên thực hiện hiệu chuẩn định kỳ theo tiêu chuẩn đo lường để đảm bảo thiết bị luôn duy trì độ chính xác cần thiết.

Những sai lầm phổ biến khi sử dụng thước đo độ cao và cách khắc phục

Trong quá trình sử dụng thước đo độ cao, nhiều sai sót nhỏ trong thao tác có thể làm kết quả đo bị sai lệch mà người dùng không nhận ra. Những lỗi này thường xuất phát từ thói quen sử dụng chưa đúng hoặc bỏ qua các bước kiểm tra cơ bản. Dưới đây là một số sai lầm phổ biến và cách khắc phục để đảm bảo phép đo luôn chính xác.

Đặt thiết bị trên bề mặt không phẳng

Một lỗi thường gặp là đặt thước đo trực tiếp lên bàn làm việc thông thường thay vì sử dụng bàn máp chuẩn. Các bề mặt không đủ độ phẳng có thể khiến đế thước bị nghiêng hoặc chi tiết bị kê cao hơn so với thực tế, từ đó làm sai lệch kết quả đo chiều cao.

Để khắc phục tình trạng này, người dùng nên luôn đặt thiết bị trên bàn máp hoặc bề mặt chuẩn có độ phẳng cao trước khi đo. Đồng thời cần vệ sinh sạch bề mặt bàn và đế thước để tránh bụi bẩn hoặc mạt kim loại ảnh hưởng đến độ chính xác.

Không kiểm tra điểm 0 trước khi đo

Nhiều người thường bỏ qua bước kiểm tra điểm chuẩn ban đầu để tiết kiệm thời gian. Tuy nhiên, nếu thiết bị không được đưa về đúng vị trí 0 trước khi đo, toàn bộ kết quả đo sau đó có thể bị lệch so với giá trị thực.

Cách khắc phục là luôn kiểm tra điểm chuẩn trước mỗi lần sử dụng. Người dùng nên đưa đầu đo chạm nhẹ vào bề mặt bàn máp để xác nhận vạch chia hoặc màn hình hiển thị đang ở vị trí 0, từ đó đảm bảo phép đo bắt đầu từ giá trị chuẩn.

Đầu đo tiếp xúc quá mạnh với chi tiết

Trong quá trình đo, một số người có thói quen ấn mạnh đầu đo vào bề mặt chi tiết để đảm bảo tiếp xúc. Tuy nhiên, thao tác này có thể khiến đầu đo bị lệch nhẹ hoặc làm biến dạng bề mặt tiếp xúc, dẫn đến sai số trong kết quả đo.

Để tránh vấn đề này, người dùng chỉ nên cho đầu đo tiếp xúc nhẹ và ổn định với bề mặt cần kiểm tra. Di chuyển đầu đo chậm và đều tay sẽ giúp phép đo chính xác hơn, đồng thời hạn chế mài mòn các bộ phận của thiết bị theo thời gian.

FAQ – Câu hỏi thường gặp

1. Thước đo độ cao có thể đo những kích thước nào?

Thiết bị chủ yếu dùng để đo chiều cao chi tiết, khoảng cách giữa các bề mặt và hỗ trợ vạch dấu trong gia công cơ khí.

2. Nên chọn thước đo độ cao cơ hay điện tử?

Nếu cần thao tác nhanh và đọc số liệu dễ dàng, loại điện tử là lựa chọn phù hợp. Trong khi đó, loại cơ khí có độ bền cao và ít phụ thuộc vào pin.

3. Bao lâu nên hiệu chuẩn thiết bị đo chiều cao?

Thông thường nên hiệu chuẩn định kỳ từ 6–12 tháng để đảm bảo độ chính xác.

4. Có cần dùng bàn máp khi đo không?

Có. Bàn máp là bề mặt chuẩn giúp đảm bảo kết quả đo chính xác và ổn định.

Vì sao nên mua thước đo độ cao tại Thương Tín

Khi lựa chọn thước đo độ cao cho công việc kiểm tra kích thước trong cơ khí, việc tìm được nhà cung cấp uy tín là yếu tố rất quan trọng. Thương Tín là đơn vị chuyên phân phối các thiết bị đo lường chính hãng, được nhiều doanh nghiệp sản xuất, xưởng gia công và kỹ thuật viên tin tưởng lựa chọn. Các sản phẩm tại đây được tuyển chọn từ những thương hiệu uy tín trên thị trường, đảm bảo độ chính xác cao, độ bền ổn định và đáp ứng tốt các yêu cầu kiểm tra kỹ thuật trong sản xuất.

Bên cạnh việc cung cấp sản phẩm chất lượng, Thương Tín còn chú trọng đến dịch vụ hỗ trợ khách hàng. Đội ngũ kỹ thuật có kinh nghiệm sẽ tư vấn giúp bạn lựa chọn thiết bị phù hợp với nhu cầu sử dụng, từ các dòng thước đo cơ bản đến các thiết bị đo cơ khí chính xác. Ngoài ra, chính sách bảo hành rõ ràng cùng dịch vụ hiệu chuẩn và hỗ trợ kỹ thuật giúp khách hàng yên tâm trong suốt quá trình sử dụng.

Liên hệ ngay cho Thương Tín để được tư vấn chi tiết về các dòng thước đo độ cao phù hợp với nhu cầu công việc của bạn. Đội ngũ chuyên gia sẽ hỗ trợ lựa chọn thiết bị tối ưu, đảm bảo độ chính xác trong đo kiểm và góp phần nâng cao hiệu quả sản xuất cho doanh nghiệp.
