Máy dò khuyết tật – Giải pháp kiểm tra khuyết tật vật liệu chính xác, tin cậy trong công nghiệp

Trong kiểm tra chất lượng vật liệu và kết cấu công nghiệp, việc phát hiện sớm các khuyết tật ẩn như nứt, rỗ khí hay không ngấu mối hàn đóng vai trò quyết định đến độ an toàn và tuổi thọ thiết bị. Máy dò khuyết tật giúp doanh nghiệp đánh giá bên trong vật liệu mà không cần phá hủy, đảm bảo sản phẩm đạt tiêu chuẩn kỹ thuật và yêu cầu nghiệm thu. Tại Thương Tín, khách hàng được tư vấn lựa chọn thiết bị NDT phù hợp ứng dụng, chính hãng và hỗ trợ kỹ thuật chuyên sâu, giúp kiểm soát chất lượng hiệu quả và vận hành an toàn lâu dài.

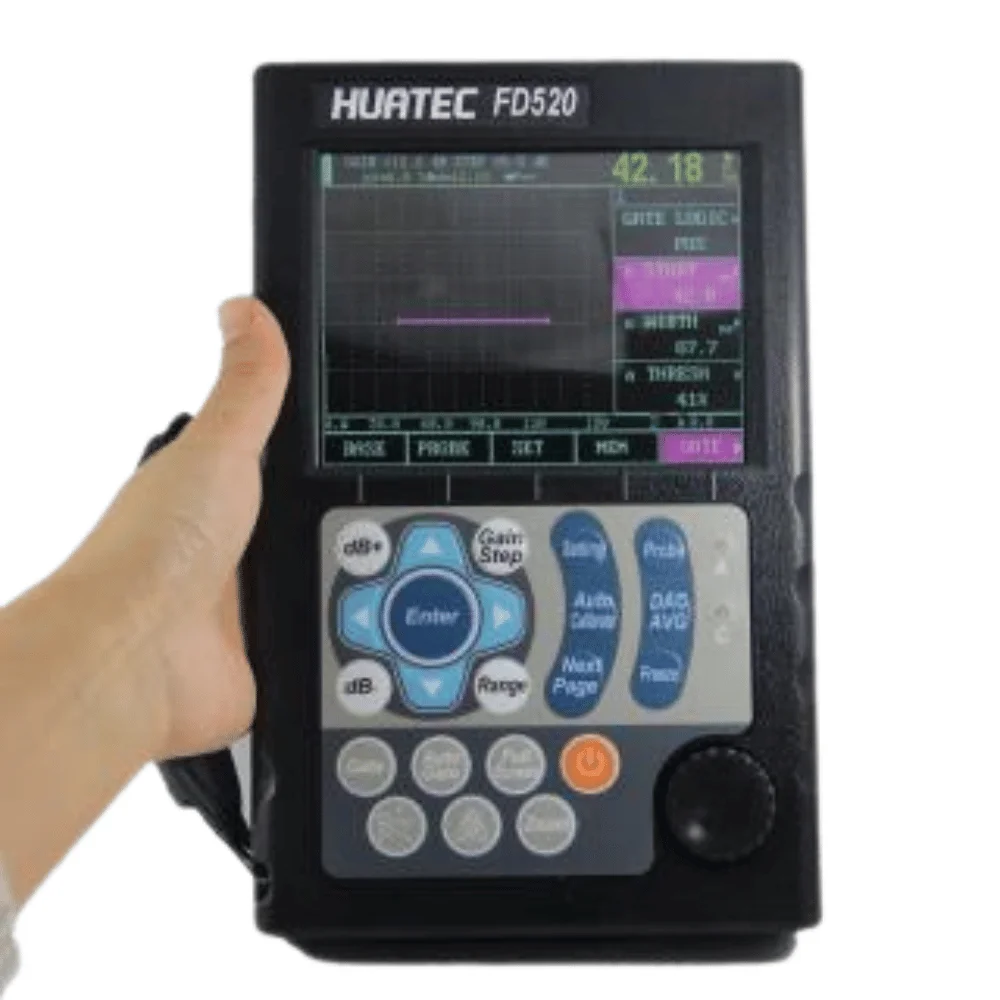

Giới thiệu chung về máy dò khuyết tật

Máy dò khuyết tật là thiết bị kiểm tra không phá hủy (NDT) dùng để phát hiện các lỗi ẩn bên trong hoặc trên bề mặt vật liệu như nứt, rỗ khí, bong tách, không ngấu mối hàn hoặc lẫn tạp chất. Thiết bị hoạt động dựa trên nguyên lý truyền – phản xạ sóng (siêu âm, điện từ hoặc dòng xoáy) để xác định vị trí và kích thước bất thường trong cấu trúc vật liệu mà không cần cắt phá mẫu.

Về cấu tạo, một hệ thống dò khuyết tật thường gồm đầu dò (probe), bộ phát – thu tín hiệu, mạch xử lý và màn hình hiển thị dạng A-scan/B-scan hoặc dạng đồ thị. Khi đầu dò tiếp xúc bề mặt, tín hiệu phát vào vật liệu sẽ phản xạ lại từ ranh giới hoặc khuyết tật và được phân tích để đánh giá tình trạng bên trong.

Vì sao cần có máy dò khuyết tật

Trong sản xuất cơ khí, kết cấu thép, hàn áp lực hay chế tạo thiết bị chịu tải, nhiều khuyết tật nằm sâu bên trong không thể quan sát bằng mắt thường. Nếu chỉ kiểm tra ngoại quan, doanh nghiệp dễ bỏ sót lỗi nghiêm trọng ảnh hưởng trực tiếp đến độ bền và tuổi thọ sản phẩm.

Thiết bị kiểm tra khuyết tật giúp phát hiện sớm lỗi tiềm ẩn ngay từ khâu sản xuất, từ đó giảm rủi ro hỏng hóc, tai nạn hoặc thu hồi sản phẩm. Đồng thời, việc kiểm soát chất lượng bằng phương pháp NDT còn giúp đáp ứng tiêu chuẩn kỹ thuật, chứng nhận an toàn và yêu cầu nghiệm thu trong các ngành công nghiệp nặng.

Khi sử dụng máy dò khuyết tật không đạt chuẩn gây ra hậu quả gì?

Nếu thiết bị phát hiện khuyết tật có độ nhạy thấp, sai lệch hiệu chuẩn hoặc tín hiệu không ổn định, các lỗi nhỏ nhưng nguy hiểm như nứt vi mô, rỗ khí hoặc không ngấu mối hàn rất dễ bị bỏ sót. Trong các chi tiết chịu tải, mối hàn áp lực hay bộ phận quay tốc độ cao, những khuyết tật ẩn này có thể phát triển nhanh trong quá trình vận hành và dẫn đến phá hủy đột ngột, gây mất an toàn nghiêm trọng.

Sai số trong kiểm tra không phá hủy còn kéo theo hệ lụy về chất lượng và pháp lý. Kết quả đánh giá không chính xác khiến sản phẩm không đạt tiêu chuẩn kỹ thuật, công trình bị từ chối nghiệm thu hoặc thiết bị phải dừng khai thác để kiểm tra lại. Điều này làm gián đoạn tiến độ, phát sinh chi phí sửa chữa và ảnh hưởng trực tiếp đến uy tín doanh nghiệp.

Về lâu dài, hậu quả kinh tế do sử dụng thiết bị kiểm tra không đạt chuẩn thường lớn hơn nhiều so với chi phí đầu tư ban đầu cho máy đạt chuẩn và hiệu chuẩn định kỳ. Các khoản bồi thường, bảo hành, thay thế hoặc xử lý sự cố sau tai nạn không chỉ gây tổn thất tài chính mà còn làm suy giảm niềm tin của khách hàng và đối tác.

Hướng dẫn sử dụng

Để kiểm tra khuyết tật chính xác và lặp lại ổn định, người dùng nên thao tác theo quy trình chuẩn sau:

Bước 1: Chuẩn bị bề mặt kiểm tra

Làm sạch khu vực đo, loại bỏ sơn bong, gỉ sét hoặc dầu mỡ. Bề mặt sạch giúp đầu dò tiếp xúc tốt và tín hiệu truyền ổn định.

Bước 2: Hiệu chuẩn thiết bị

Thiết lập vận tốc vật liệu, độ khuếch đại và khoảng đo theo mẫu chuẩn hoặc block chuẩn. Đây là bước quyết định độ chính xác phép kiểm tra.

Bước 3: Đặt đầu dò và quét vùng kiểm tra

Di chuyển đầu dò theo đường quét phù hợp (song song hoặc zigzag) để phủ toàn bộ khu vực. Dùng gel tiếp âm (couplant) nếu là siêu âm để tăng truyền sóng.

Bước 4: Phân tích tín hiệu phản xạ

Quan sát dạng xung hoặc biên độ hiển thị, xác định vị trí và độ sâu khuyết tật dựa trên thời gian truyền và cường độ phản xạ.

Bước 5: Đánh dấu và ghi nhận kết quả

Đánh dấu vị trí lỗi trên vật liệu và lưu dữ liệu đo hoặc ảnh màn hình để phục vụ báo cáo kiểm tra.

Ứng dụng thực tế

Máy dò khuyết tật được ứng dụng rộng rãi trong các ngành công nghiệp yêu cầu độ an toàn và độ tin cậy cao của vật liệu và kết cấu. Tùy theo đặc điểm sản phẩm và giai đoạn vòng đời thiết bị, công nghệ kiểm tra không phá hủy giúp phát hiện sớm lỗi ẩn, kiểm soát chất lượng và hỗ trợ bảo trì chủ động.

Kiểm tra mối hàn kết cấu và đường ống

Trong chế tạo bồn áp lực, đường ống dầu khí hoặc kết cấu thép, mối hàn luôn là vùng nhạy cảm dễ phát sinh nứt, rỗ khí, không ngấu hoặc lẫn xỉ. Kiểm tra siêu âm cho phép phát hiện khuyết tật nằm sâu bên trong mối hàn mà không cần cắt phá, đảm bảo đánh giá đúng chất lượng liên kết chịu lực.

Bên cạnh kiểm tra sau chế tạo, việc kiểm tra định kỳ trong quá trình vận hành còn giúp theo dõi sự phát triển của vết nứt theo thời gian. Nhờ đó, doanh nghiệp có cơ sở kỹ thuật để quyết định sửa chữa, gia cường hoặc thay thế trước khi xảy ra rò rỉ hay phá hủy kết cấu.

Kiểm tra chi tiết cơ khí và đúc kim loại

Các chi tiết đúc, rèn hoặc gia công nặng thường tiềm ẩn rỗ co, nứt nguội, lẫn tạp chất hoặc phân lớp bên trong mà mắt thường không nhận biết được. Thiết bị dò khuyết tật giúp phát hiện các lỗi ẩn này ngay từ giai đoạn phôi hoặc bán thành phẩm, tránh đưa chi tiết lỗi vào các công đoạn gia công tiếp theo.

Điều này đặc biệt quan trọng với trục, bánh răng, chi tiết quay tốc độ cao hoặc linh kiện chịu tải lớn, nơi khuyết tật nội tại có thể gây nứt gãy khi vận hành. Kiểm tra trước lắp ráp giúp đảm bảo độ bền cơ học và độ tin cậy lâu dài của cụm máy.

Bảo trì thiết bị và kết cấu công nghiệp

Trong công tác bảo trì nhà máy, thiết bị phát hiện khuyết tật được sử dụng để kiểm tra nứt mỏi, ăn mòn, bong tách lớp hoặc suy giảm cấu trúc trong thiết bị chịu áp lực và kết cấu kim loại. Phương pháp NDT cho phép đánh giá tình trạng bên trong mà không cần tháo rời thiết bị, phù hợp với môi trường sản xuất liên tục.

Nhờ khả năng kiểm tra tại chỗ và nhanh chóng, doanh nghiệp có thể lập kế hoạch bảo trì dựa trên tình trạng thực tế thay vì lịch cố định. Điều này giúp giảm thời gian dừng máy, tối ưu chi phí bảo dưỡng và kéo dài tuổi thọ hệ thống công nghiệp.

Cách chọn máy dò khuyết tật phù hợp

Việc lựa chọn máy dò khuyết tật cần dựa trên đặc điểm vật liệu, dạng khuyết tật cần phát hiện và môi trường làm việc thực tế. Một thiết bị phù hợp không chỉ giúp phát hiện lỗi chính xác mà còn tối ưu hiệu quả kiểm tra, giảm thời gian thao tác và đảm bảo tuân thủ tiêu chuẩn kỹ thuật. Khi đánh giá và so sánh thiết bị, người dùng nên cân nhắc các tiêu chí quan trọng sau:

• Phương pháp kiểm tra: chọn siêu âm, dòng xoáy hoặc từ tính theo loại vật liệu (kim loại đen, kim loại màu, phi kim) và dạng khuyết tật cần phát hiện (bề mặt hay bên trong).
• Dải độ sâu và độ phân giải: đảm bảo thiết bị có khả năng xuyên sâu và phân giải phù hợp với chiều dày chi tiết và kích thước lỗi mục tiêu.
• Khả năng hiển thị và lưu dữ liệu: ưu tiên máy có A-scan/B-scan rõ nét, bộ nhớ lưu kết quả và kết nối PC để phục vụ phân tích và lập báo cáo.
• Đầu dò đi kèm: xem xét tần số, góc quét và dạng đầu dò (tiếp xúc, góc, nhúng) tương thích ứng dụng kiểm tra cụ thể.
• Tiêu chuẩn áp dụng: thiết bị cần đáp ứng ASTM, ISO, ASME hoặc tiêu chuẩn ngành liên quan để đảm bảo tính pháp lý và nghiệm thu.
• Độ bền và tính di động: chọn máy có độ bền công nghiệp, chống bụi ẩm và dễ mang theo nếu làm việc tại công trường hoặc môi trường khắc nghiệt.

Các thương hiệu phổ biến về dòng máy dò khuyết tật

Trên thị trường thiết bị kiểm tra không phá hủy (NDT), một số thương hiệu quốc tế đã khẳng định chất lượng thông qua độ chính xác, độ bền và tính ứng dụng thực tế cao. Dưới đây là các hãng máy dò khuyết tật được sử dụng rộng rãi trong công nghiệp và kiểm định vật liệu.

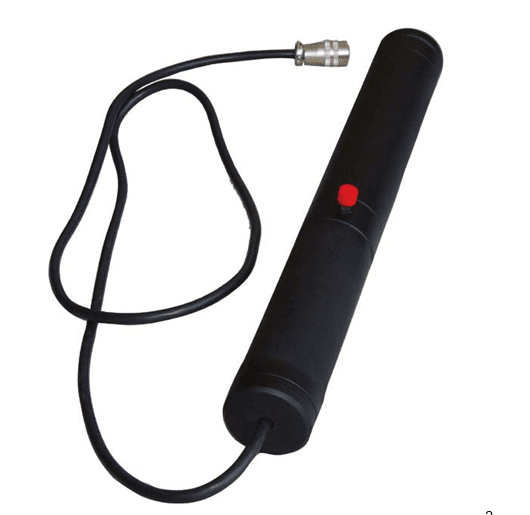

Huatec

Huatec là nhà sản xuất thiết bị kiểm tra không phá hủy được thành lập từ năm 2000, chuyên cung cấp các dòng máy dò khuyết tật siêu âm, đo độ dày, đo độ cứng và phân tích vật liệu kim loại – phi kim.

Thiết bị Huatec nổi bật nhờ dải sản phẩm NDT đa dạng, độ ổn định cao và giá thành cạnh tranh, phù hợp cho kiểm tra mối hàn, kết cấu thép, đúc kim loại và bảo trì công nghiệp.

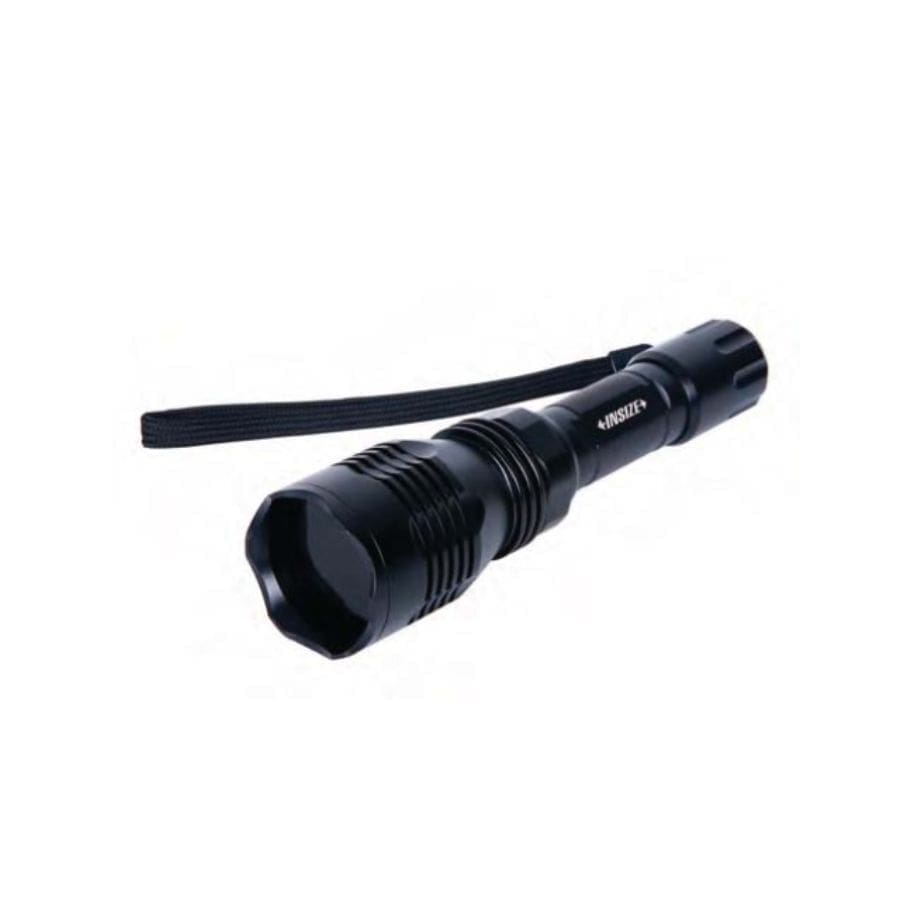

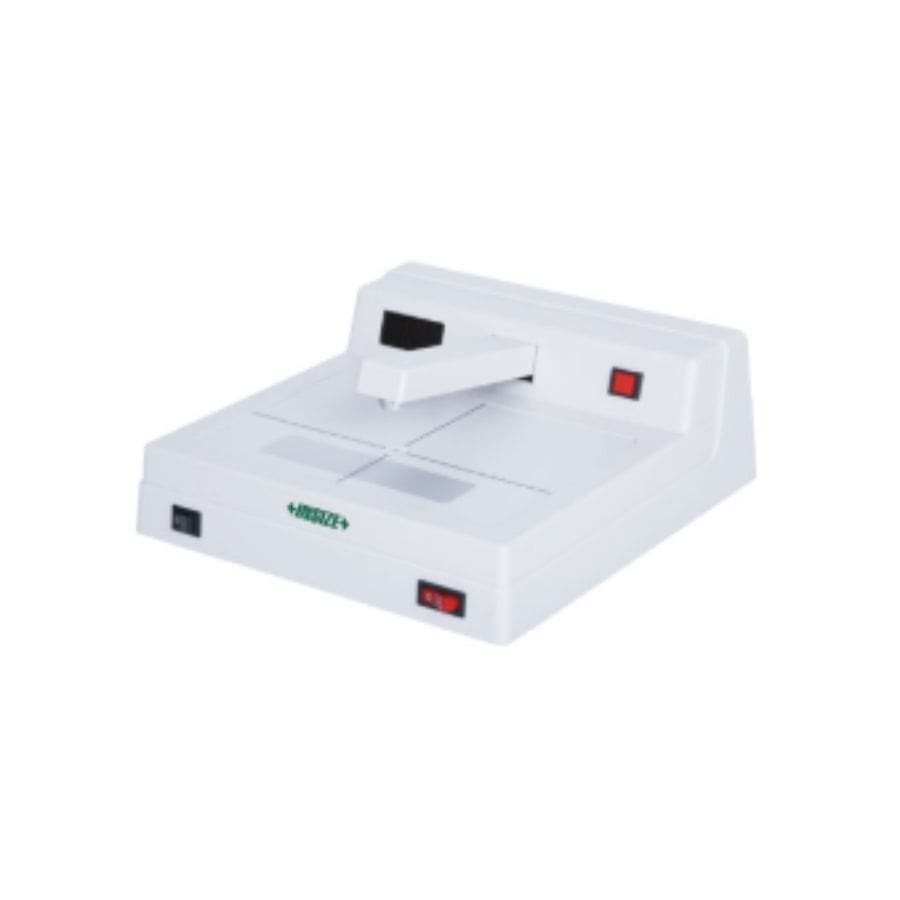

INSIZE

INSIZE là thương hiệu thiết bị đo lường công nghiệp nổi tiếng toàn cầu, cung cấp nhiều dụng cụ đo cơ khí và thiết bị kiểm tra vật liệu, trong đó có máy dò khuyết tật và thiết bị NDT cầm tay.

Sản phẩm INSIZE được đánh giá cao về độ hoàn thiện cơ khí, độ chính xác và tính tiêu chuẩn hóa, phù hợp môi trường xưởng gia công, kiểm tra chất lượng và bảo trì kỹ thuật.

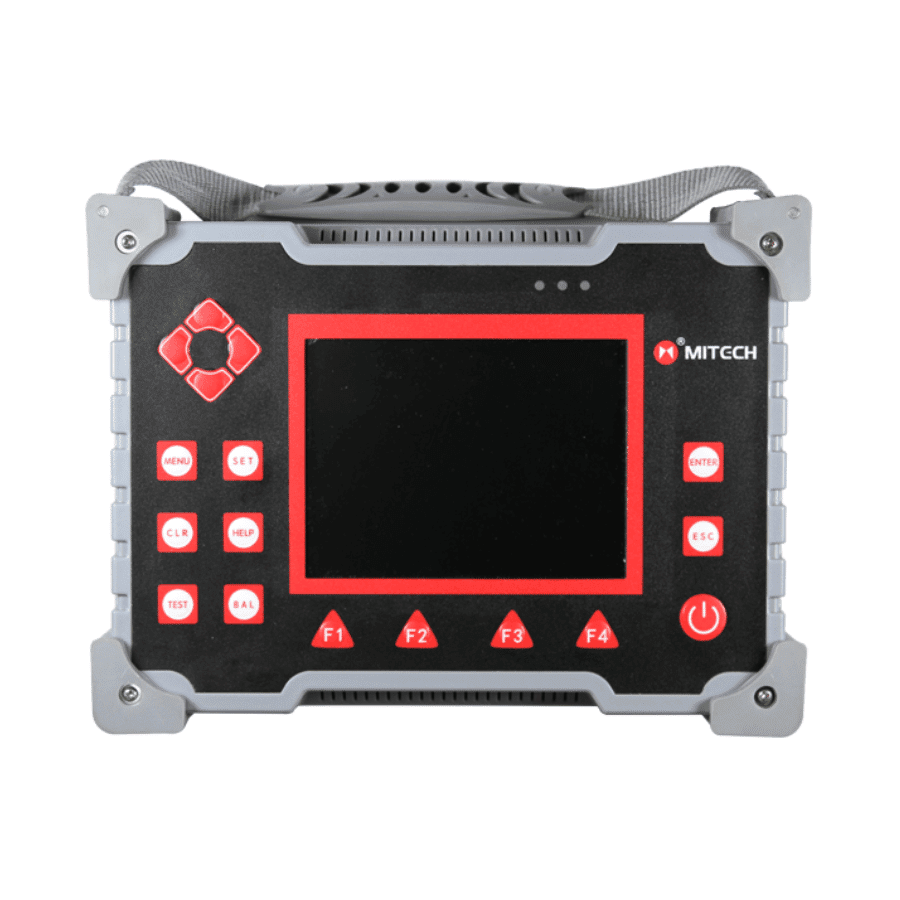

Mitech

Mitech là hãng chuyên phát triển thiết bị NDT và đo kiểm vật liệu, đặc biệt trong lĩnh vực siêu âm khuyết tật, đo độ dày siêu âm và đo độ cứng kim loại.

Thiết bị Mitech được ứng dụng rộng trong kiểm tra mối hàn, chi tiết chịu tải và kết cấu kim loại nhờ độ nhạy cao, khả năng phát hiện khuyết tật nhỏ và tính ổn định trong môi trường công nghiệp.

PeakTech

PeakTech là thương hiệu thiết bị đo và kiểm tra điện – điện tử đến từ châu Âu, nổi tiếng với các thiết bị đo cầm tay và thiết bị thử nghiệm kỹ thuật.

Trong lĩnh vực kiểm tra vật liệu, PeakTech cung cấp một số thiết bị đo kiểm và đánh giá kỹ thuật hỗ trợ kiểm tra công nghiệp, phù hợp cho bảo trì, kiểm tra hiện trường và đào tạo kỹ thuật.

Một số dòng máy dò khuyết tật phổ biến của sản phẩm đang ưu chuộng

Trong danh mục thiết bị kiểm tra không phá hủy hiện nay, các dòng máy dò khuyết tật chuyên dụng theo từng phương pháp NDT giúp doanh nghiệp phát hiện lỗi vật liệu chính xác và nhanh chóng theo từng ứng dụng cụ thể. Dưới đây là một số model tiêu biểu được ưa chuộng trong kiểm tra công nghiệp, nổi bật về độ nhạy, tính ổn định và khả năng làm việc thực tế.

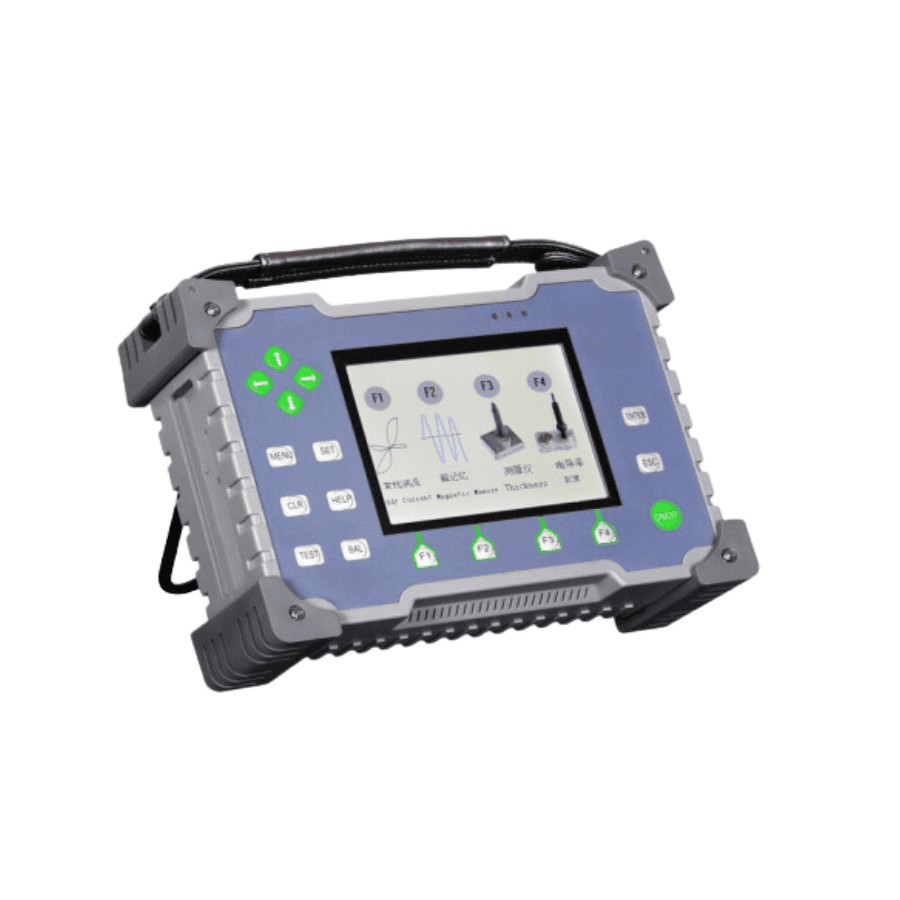

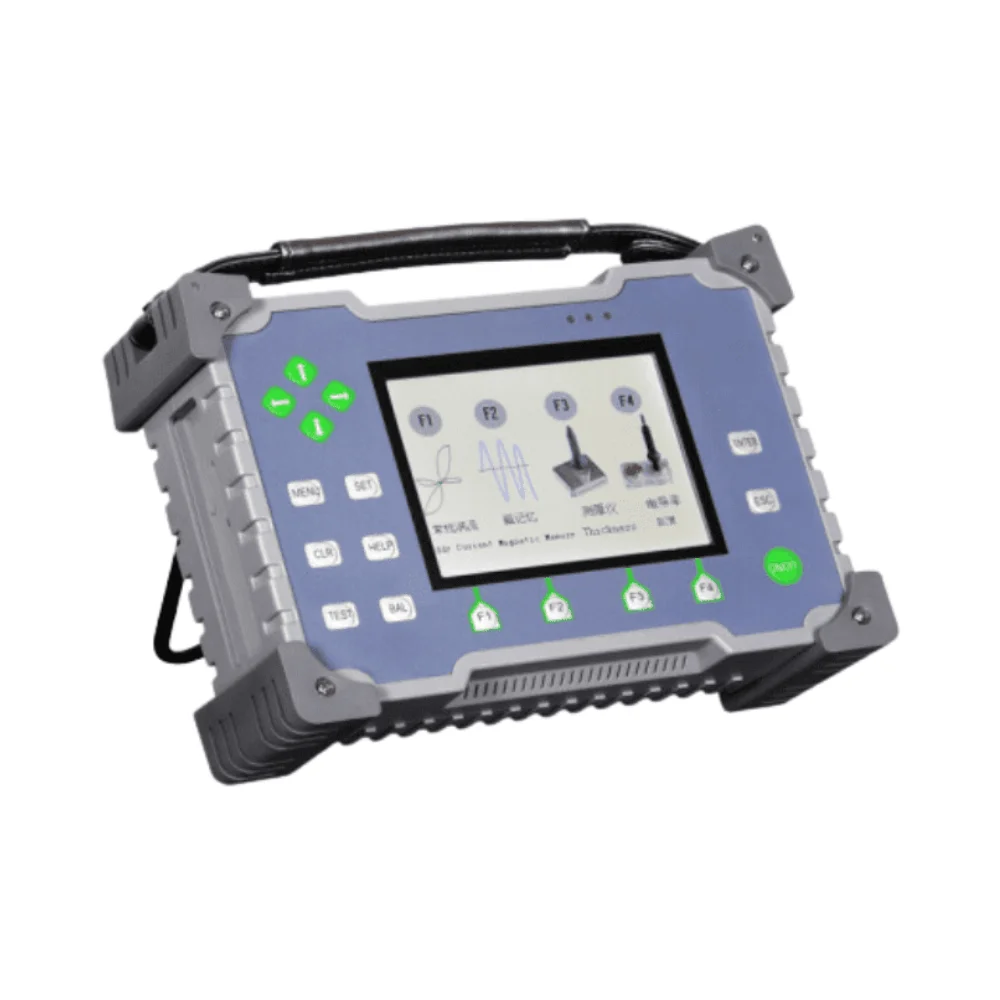

Máy dò khuyết tật dòng điện xoáy Huatec HEF-4D

Huatec HEF-4D là thiết bị kiểm tra khuyết tật dòng điện xoáy chuyên dùng cho phát hiện nứt bề mặt và gần bề mặt trên vật liệu dẫn điện như thép, nhôm hoặc hợp kim màu. Máy có độ nhạy cao với vết nứt nhỏ, đặc biệt hiệu quả trong kiểm tra ống trao đổi nhiệt, chi tiết gia công và bề mặt kim loại sau xử lý nhiệt.

Thiết bị tích hợp màn hình hiển thị tín hiệu trở kháng trực quan, nhiều tần số kiểm tra và khả năng phân biệt khuyết tật với thay đổi vật liệu. HEF-4D còn hỗ trợ đầu dò đa dạng, cho phép kiểm tra nhanh, không cần tiếp âm và phù hợp môi trường sản xuất liên tục.

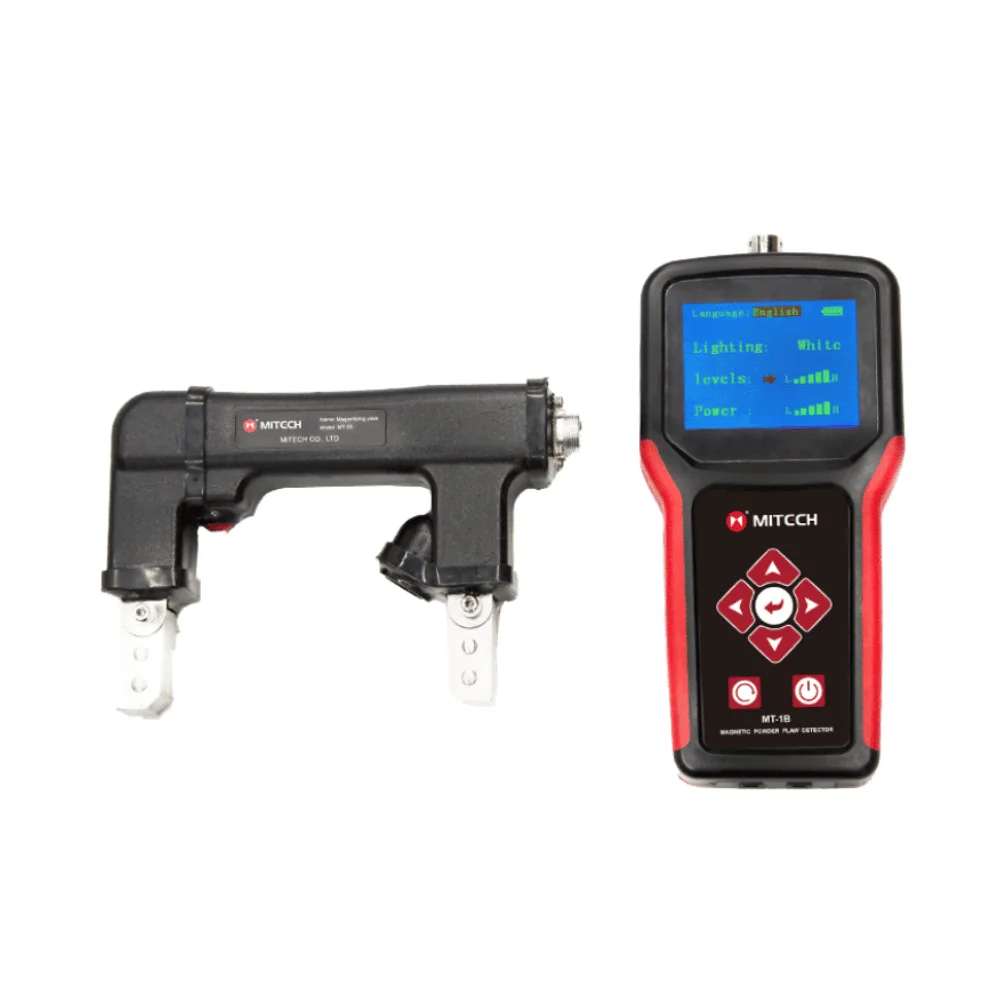

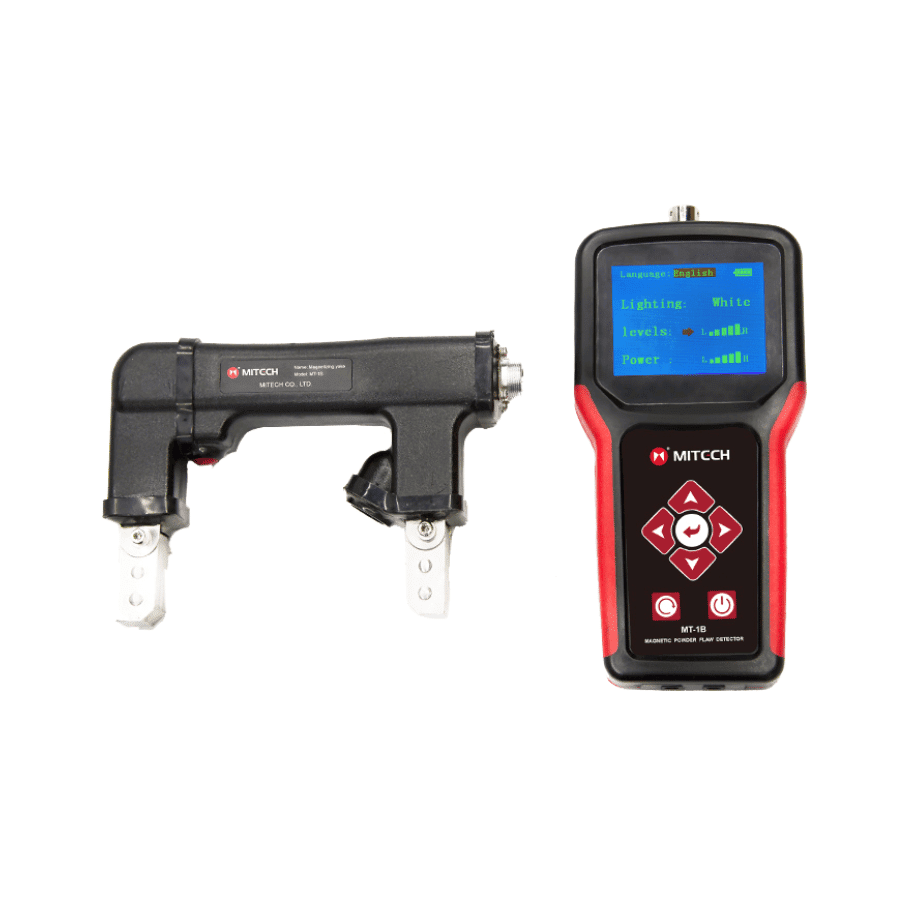

Máy dò khuyết tật hạt từ tính Mitech MT-1B

Mitech MT-1B là máy dò khuyết tật từ tính cầm tay dùng để phát hiện vết nứt bề mặt trên vật liệu sắt từ như thép carbon hoặc thép hợp kim. Phương pháp hạt từ tính giúp hiển thị trực tiếp vị trí khuyết tật thông qua sự tập trung bột từ, mang lại khả năng nhận diện nhanh và trực quan trong kiểm tra mối hàn, trục và chi tiết chịu lực.

Thiết bị có lực từ mạnh, từ trường ổn định và thiết kế gọn nhẹ, phù hợp kiểm tra tại công trường hoặc vị trí khó tiếp cận. MT-1B hỗ trợ làm việc linh hoạt với bột từ khô hoặc ướt, giúp phát hiện nứt mỏi, nứt tôi hoặc nứt gia công với độ tin cậy cao.

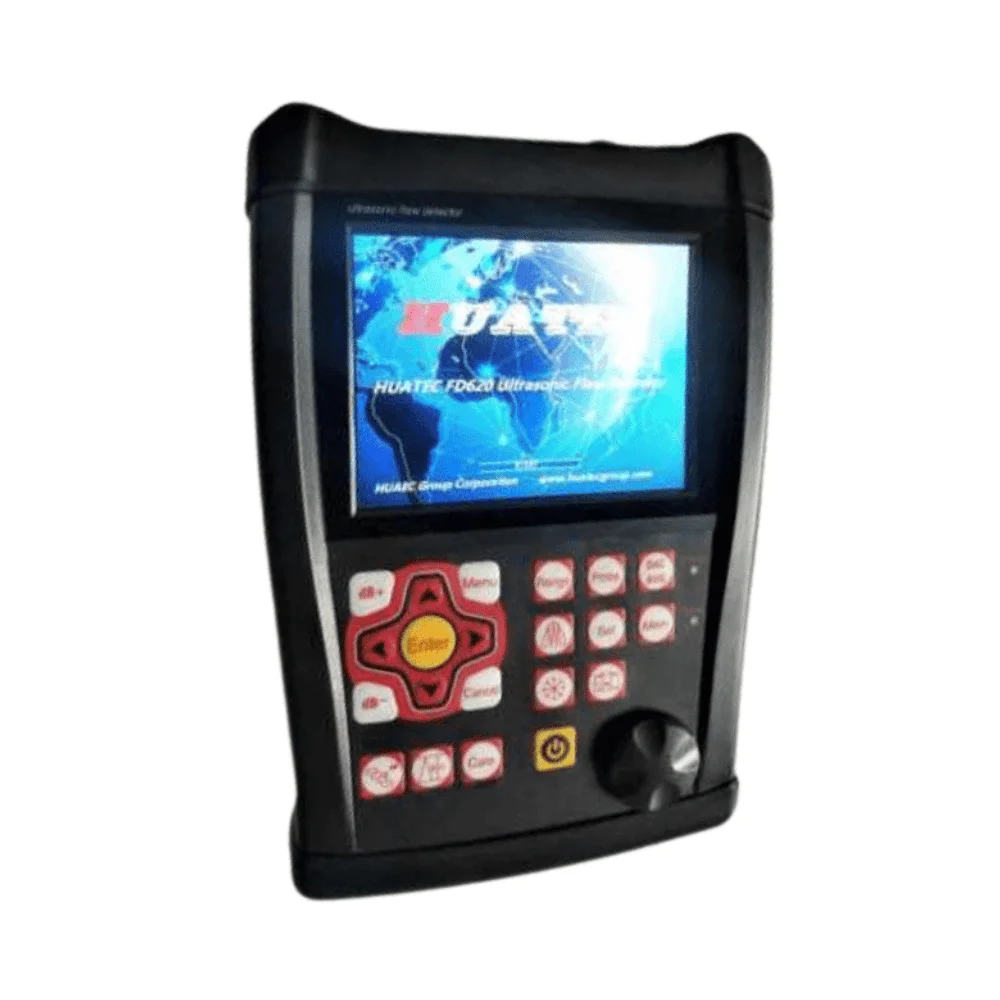

Máy dò khuyết tật siêu âm Huatec FD620

Huatec FD620 là máy dò khuyết tật siêu âm kỹ thuật số được thiết kế cho kiểm tra khuyết tật bên trong vật liệu như mối hàn, chi tiết đúc và kết cấu kim loại dày. Máy sử dụng công nghệ siêu âm xung – dội với độ phân giải cao, cho phép phát hiện rỗ khí, nứt ngầm hoặc phân lớp ở độ sâu lớn mà không cần phá hủy mẫu.

FD620 sở hữu màn hình A-scan rõ nét, dải tần đầu dò rộng và khả năng hiệu chuẩn theo nhiều vật liệu khác nhau. Thiết bị còn hỗ trợ lưu dữ liệu, cổng kết nối máy tính và nhiều chế độ đo chuyên dụng, giúp người kiểm tra phân tích tín hiệu chính xác và lập báo cáo NDT chuyên nghiệp.

Mẹo đo của máy dò khuyết tật

Để đảm bảo kết quả kiểm tra khuyết tật chính xác và lặp lại ổn định trong thực tế công nghiệp, người vận hành nên tuân thủ một số nguyên tắc thao tác quan trọng dưới đây:

• Hiệu chuẩn theo đúng vật liệu và điều kiện thực tế trước khi đo: luôn cài đặt vận tốc sóng, độ khuếch đại và khoảng đo theo vật liệu kiểm tra và nhiệt độ môi trường hiện tại để tránh sai lệch vị trí khuyết tật.
• Lựa chọn đầu dò và tần số phù hợp độ sâu kiểm tra: tần số cao cho độ phân giải bề mặt tốt, tần số thấp cho khả năng xuyên sâu; chọn đúng giúp phát hiện lỗi rõ và ổn định hơn.
• Sử dụng đủ gel tiếp âm (couplant): lớp tiếp âm đầy đủ giúp truyền sóng hiệu quả giữa đầu dò và bề mặt, hạn chế suy hao tín hiệu và nhiễu đo.
• Quét theo nhiều hướng và chồng vùng quét: thay đổi hướng quét giúp phát hiện khuyết tật có định hướng khác nhau và tránh bỏ sót vùng kiểm tra.
• Đối chiếu tín hiệu với mẫu chuẩn khi nghi ngờ: so sánh dạng xung với block chuẩn hoặc mẫu tham chiếu giúp xác nhận bản chất tín hiệu và tăng độ tin cậy kết luận.

Những sai lầm phổ biến khi sử dụng máy đo ánh sáng và cách khắc phục

Trong quá trình kiểm tra không phá hủy, kết quả đo không chính xác thường không xuất phát từ thiết bị mà đến từ thao tác và thiết lập chưa đúng của người vận hành. Nhận diện sớm các lỗi sử dụng phổ biến dưới đây sẽ giúp nâng cao độ tin cậy kiểm tra và tránh bỏ sót khuyết tật nguy hiểm.

Không hiệu chuẩn trước khi kiểm tra

Bỏ qua bước hiệu chuẩn hoặc sử dụng thông số mặc định khiến vận tốc sóng và thang đo không phù hợp vật liệu thực tế. Hệ quả là vị trí và kích thước khuyết tật bị sai lệch, dẫn đến đánh giá không chính xác dù thiết bị có độ nhạy cao.

Cách khắc phục: luôn hiệu chuẩn bằng block chuẩn cùng vật liệu và chiều dày trước mỗi ca kiểm tra, sau khi thay đầu dò hoặc khi điều kiện môi trường thay đổi. Điều này đảm bảo tín hiệu phản xạ được quy đổi đúng theo đặc tính vật liệu kiểm tra.

Chọn sai đầu dò hoặc tần số

Đầu dò tần số quá cao làm giảm khả năng xuyên sâu, trong khi tần số quá thấp lại giảm độ phân giải bề mặt. Việc lựa chọn không phù hợp khiến khuyết tật nhỏ bị bỏ sót hoặc tín hiệu phản xạ khó phân tích, đặc biệt ở chi tiết dày hoặc mối hàn phức tạp.

Cách khắc phục: chọn tần số và loại đầu dò theo độ dày vật liệu và kích thước lỗi mục tiêu; tham khảo khuyến nghị nhà sản xuất hoặc tiêu chuẩn NDT áp dụng. Thử trên mẫu chuẩn trước khi đo thực tế để xác nhận khả năng phát hiện.

Quét không đủ vùng hoặc sai hướng

Chỉ quét một hướng hoặc bỏ sót góc tiếp cận khiến khuyết tật định hướng (như nứt dọc hoặc phân lớp) không phản xạ tín hiệu về đầu dò. Điều này tạo ra “vùng mù” kiểm tra và làm giảm độ bao phủ khu vực cần đánh giá.

Cách khắc phục: quét nhiều hướng (song song, vuông góc, chéo) và chồng vùng quét để đảm bảo phủ toàn bộ khu vực kiểm tra. Với mối hàn hoặc chi tiết phức tạp, nên áp dụng quy trình quét theo tiêu chuẩn để tránh bỏ sót.

Bề mặt tiếp xúc kém

Bề mặt gồ ghề, bẩn hoặc thiếu couplant làm suy hao truyền sóng giữa đầu dò và vật liệu, gây nhiễu hoặc mất xung phản xạ. Tín hiệu thu được không ổn định khiến việc phân tích khuyết tật trở nên khó khăn và thiếu tin cậy.

Cách khắc phục: làm sạch bề mặt kiểm tra, sử dụng đủ gel tiếp âm và chọn đầu dò phù hợp độ cong hoặc độ nhám bề mặt. Với bề mặt thô hoặc cong, nên dùng đầu dò chuyên dụng hoặc lớp tiếp âm dày hơn để cải thiện truyền sóng.

FAQ – Câu hỏi thường gặp

Máy dò khuyết tật có phát hiện được vết nứt rất nhỏ không?

Có. Với đầu dò và tần số phù hợp, thiết bị siêu âm có thể phát hiện khuyết tật kích thước rất nhỏ nằm sâu trong vật liệu.

Có cần phá mẫu khi kiểm tra không?

Không. Đây là phương pháp kiểm tra không phá hủy, cho phép đánh giá bên trong vật liệu mà không ảnh hưởng sản phẩm.

Người mới có sử dụng được không?

Có, nhưng nên được đào tạo NDT cơ bản để hiểu nguyên lý tín hiệu và tránh sai sót khi phân tích.

Bao lâu cần hiệu chuẩn lại máy?

Nên hiệu chuẩn trước mỗi ca đo, sau khi thay đầu dò hoặc khi môi trường và vật liệu thay đổi.
