Máy phân tích tín hiệu – Giải pháp phân tích và đánh giá tín hiệu điện tử chính xác

Trong bối cảnh hệ thống điện tử và truyền thông vô tuyến ngày càng phức tạp, việc đánh giá chính xác đặc tính tín hiệu trở thành yêu cầu bắt buộc trong R&D, sản xuất và bảo trì. Máy phân tích tín hiệu giúp kỹ sư quan sát phổ tần, nhiễu và điều chế một cách trực quan, từ đó tối ưu thiết kế và đảm bảo thiết bị đạt chuẩn kỹ thuật. Thương Tín cung cấp đa dạng giải pháp phân tích tín hiệu chính hãng, tư vấn đúng ứng dụng và hỗ trợ kỹ thuật chuyên sâu, giúp doanh nghiệp lựa chọn thiết bị phù hợp và khai thác hiệu quả lâu dài.

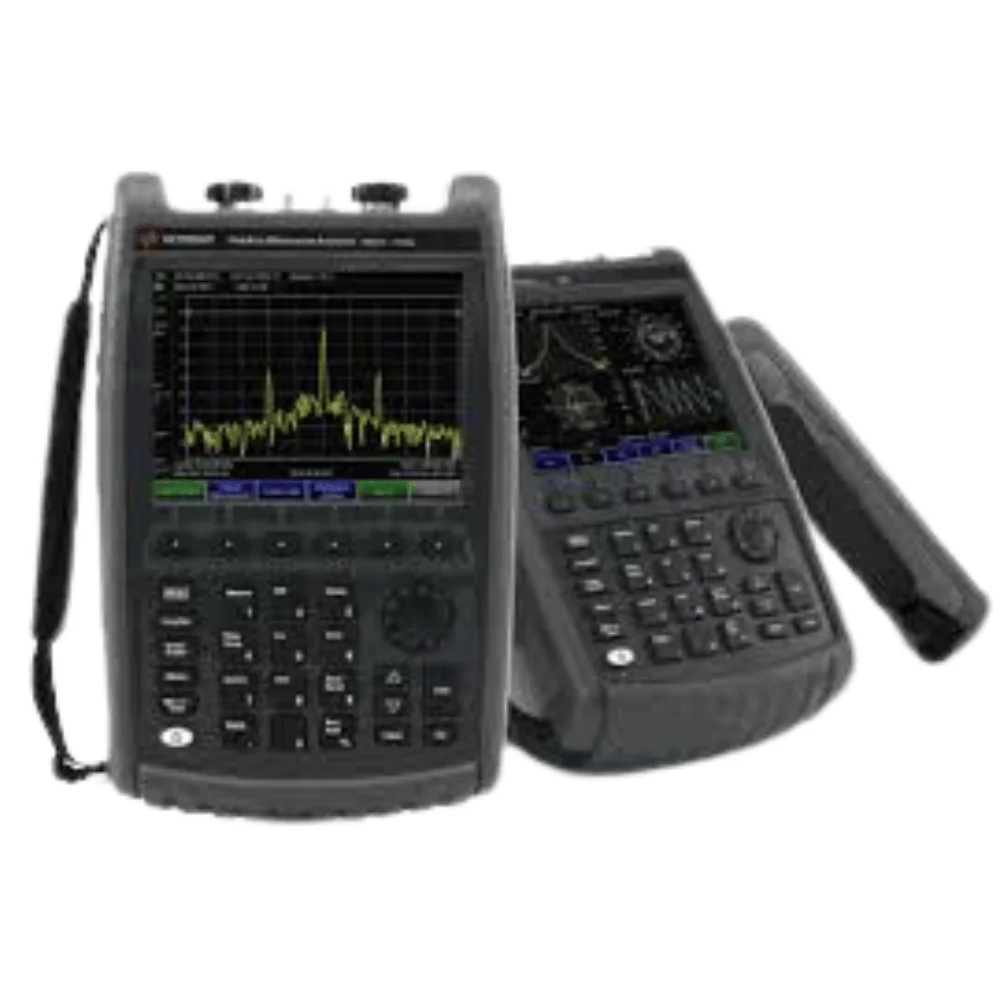

Giới thiệu chung về máy phân tích tín hiệu

Máy phân tích tín hiệu là thiết bị đo lường điện tử chuyên dụng dùng để quan sát, đo đạc và đánh giá đặc tính của tín hiệu điện theo miền thời gian, miền tần số hoặc miền điều chế. Thiết bị thường được ứng dụng trong kiểm tra mạch điện tử, viễn thông, RF, âm thanh và hệ thống truyền dẫn.

Về cấu tạo, một bộ phân tích tín hiệu điển hình gồm khối thu tín hiệu (front-end), bộ lọc và suy hao, bộ trộn tần (mixer), dao động nội (LO), khối xử lý số và màn hình hiển thị phổ hoặc dạng sóng. Nguyên lý hoạt động dựa trên việc lấy mẫu hoặc quét tần số để chuyển đổi tín hiệu đầu vào thành phổ tần, dạng sóng hoặc thông số điều chế giúp người dùng đánh giá biên độ, tần số, nhiễu và méo tín hiệu một cách trực quan.

Vì sao cần có máy phân tích tín hiệu

Trong bối cảnh hệ thống điện tử ngày càng phức tạp, việc chỉ đo điện áp hoặc dòng điện không còn đủ để đánh giá chất lượng hoạt động. Thiết bị phân tích phổ và tín hiệu cho phép kỹ sư nhận diện nhiễu, méo hài, sai lệch tần số, rò rỉ RF hoặc lỗi điều chế – những yếu tố không thể phát hiện bằng đồng hồ đo thông thường.

Đối với sản xuất và bảo trì thiết bị điện tử, công cụ này giúp xác định nhanh nguyên nhân lỗi, tối ưu mạch và đảm bảo sản phẩm đạt tiêu chuẩn EMC/EMI. Trong nghiên cứu – phát triển, nó là nền tảng để kiểm chứng thiết kế, đặc biệt trong truyền thông không dây, IoT, radar hoặc âm thanh số.

Khi sử dụng máy không đạt chuẩn gây ra hậu quả gì?

Việc sử dụng thiết bị phân tích tín hiệu kém chính xác hoặc không phù hợp dải tần có thể dẫn đến đánh giá sai chất lượng tín hiệu, khiến kỹ sư hiểu nhầm nguyên nhân lỗi. Điều này kéo theo việc sửa chữa sai hướng, tăng chi phí và thời gian ngừng hoạt động của hệ thống.

Trong môi trường RF hoặc viễn thông, sai số đo phổ có thể khiến thiết bị phát xạ ngoài băng tần cho phép, vi phạm quy chuẩn và gây nhiễu hệ thống khác. Với sản xuất điện tử, việc kiểm tra tín hiệu không đúng chuẩn còn làm lọt sản phẩm lỗi ra thị trường, ảnh hưởng uy tín thương hiệu và an toàn vận hành.

Hướng dẫn sử dụng

Để khai thác hiệu quả thiết bị phân tích tín hiệu, người dùng nên thực hiện theo quy trình chuẩn dưới đây:

Bước 1: Chuẩn bị và kiểm tra kết nối: Đảm bảo đầu dò, cáp RF hoặc que đo phù hợp dải tần và trở kháng. Kiểm tra suy hao và nối đất đúng cách để tránh nhiễu nền.

Bước 2: Cấu hình dải tần và thang đo: Thiết lập dải tần quan sát, băng thông phân giải (RBW), thang biên độ và chế độ hiển thị (spectrum, waveform, modulation…) phù hợp loại tín hiệu.

Bước 3: Thu và ổn định tín hiệu: Kết nối nguồn tín hiệu, điều chỉnh mức suy hao hoặc khuếch đại để phổ hiển thị rõ ràng, không bão hòa và không chìm trong nhiễu.

Bước 4: Phân tích và lưu kết quả: Đọc các thông số như tần số đỉnh, công suất, độ rộng băng, SNR hoặc dạng điều chế. Lưu dữ liệu hoặc ảnh màn hình phục vụ báo cáo kỹ thuật.

Ứng dụng thực tế

Máy phân tích tín hiệu đóng vai trò then chốt trong nhiều lĩnh vực kỹ thuật hiện đại, nơi chất lượng và đặc tính tín hiệu quyết định trực tiếp hiệu suất và độ tin cậy của hệ thống. Từ viễn thông, điện tử đến âm thanh số, thiết bị này giúp kỹ sư quan sát sâu bản chất tín hiệu và đưa ra quyết định kỹ thuật chính xác.

Viễn thông và RF

Trong hệ thống truyền thông vô tuyến, việc đảm bảo tín hiệu phát đúng băng tần, đúng công suất và không gây nhiễu lân cận là yêu cầu bắt buộc. Thiết bị phân tích phổ hỗ trợ đo băng thông chiếm dụng, công suất kênh, nhiễu xuyên kênh và đặc tính điều chế, từ đó giúp đánh giá chất lượng tín hiệu trong các mạng di động, Wi-Fi, IoT hoặc truyền dẫn vệ tinh.

Ngoài kiểm tra thiết bị phát, máy còn được dùng khảo sát phổ RF tại hiện trường để phát hiện nguồn nhiễu, đánh giá mức nền và tối ưu vị trí anten. Nhờ đó, kỹ sư có thể cải thiện vùng phủ sóng, giảm rớt kết nối và đảm bảo hệ thống vô tuyến hoạt động ổn định trong môi trường thực tế phức tạp.

Điện tử và thiết kế mạch

Trong nghiên cứu và phát triển mạch điện tử, việc hiểu rõ phổ tín hiệu và nhiễu nội tại là nền tảng để thiết kế ổn định. Thiết bị phân tích tín hiệu cho phép quan sát dao động ký sinh, nhiễu nguồn, méo hài và phổ xung clock trong mạch analog lẫn digital tốc độ cao, giúp kỹ sư tối ưu sơ đồ nguyên lý và bố trí PCB.

Ở giai đoạn kiểm tra và chứng nhận sản phẩm, đo phổ tín hiệu đầu ra là bước quan trọng để xác nhận thiết bị đáp ứng giới hạn phát xạ và tương thích điện từ. Điều này giúp nhà sản xuất giảm rủi ro không đạt chuẩn, hạn chế lỗi sau khi xuất xưởng và nâng cao độ tin cậy sản phẩm điện tử.

Âm thanh và xử lý tín hiệu số

Trong kỹ thuật âm thanh chuyên nghiệp, chất lượng không chỉ phụ thuộc cảm nhận mà còn phải được kiểm chứng bằng đo lường. Phân tích phổ giúp đánh giá đáp tuyến tần số, nhiễu nền, méo hài tổng (THD) của ampli, micro, mixer hoặc hệ thống loa, từ đó hỗ trợ tinh chỉnh để đạt độ trung thực và cân bằng âm sắc mong muốn.

Đối với hệ thống xử lý tín hiệu số, thiết bị còn cho phép kiểm tra phổ clock, jitter và nhiễu số ảnh hưởng đến truyền dữ liệu và chuyển đổi ADC/DAC. Việc phát hiện sớm các thành phần nhiễu hoặc sai lệch tần số giúp đảm bảo độ chính xác, giảm lỗi bit và duy trì tính ổn định của toàn bộ chuỗi xử lý tín hiệu.

Cách chọn máy phân tích tín hiệu phù hợp

Việc lựa chọn thiết bị phân tích tín hiệu cần dựa trên đặc tính tín hiệu, mục tiêu đo và môi trường ứng dụng cụ thể. Dưới đây là các tiêu chí cốt lõi giúp bạn chọn đúng cấu hình, tránh lãng phí hoặc thiếu tính năng cần thiết:

• Dải tần hoạt động: Ưu tiên thiết bị có dải tần bao phủ hoàn toàn tín hiệu cần đo (audio, RF, vi ba…), đồng thời có dự phòng biên để đáp ứng nhu cầu mở rộng trong tương lai.
• Độ nhạy và nhiễu nền (DANL): Nhiễu nền càng thấp thì khả năng phát hiện tín hiệu yếu hoặc nhiễu nhỏ càng tốt, đặc biệt quan trọng trong đo RF, EMC và tín hiệu mức thấp.
• Băng thông phân giải (RBW): RBW nhỏ cho phép tách các thành phần phổ gần nhau và quan sát chi tiết tín hiệu; RBW lớn phù hợp quét nhanh phổ rộng. Nên chọn thiết bị có dải RBW linh hoạt.
• Độ chính xác biên độ và tần số: Yếu tố quyết định độ tin cậy kết quả trong kiểm định, R&D hoặc so sánh chuẩn. Cần xem thông số sai số, độ ổn định và khả năng hiệu chuẩn.
• Chức năng phân tích: Xác định rõ nhu cầu: phân tích phổ cơ bản, phân tích tín hiệu vector (VSA), đo điều chế, EMI/EMC, đo công suất kênh… để chọn đúng dòng máy và tránh trả phí cho tính năng không dùng.
• Khả năng lưu trữ và kết nối: Nên có USB/LAN, phần mềm PC hoặc điều khiển từ xa để lưu dữ liệu, xuất báo cáo và tích hợp hệ thống đo tự động trong phòng lab hoặc sản xuất.

Chọn đúng theo các tiêu chí trên sẽ đảm bảo thiết bị đáp ứng tốt ứng dụng hiện tại và vẫn đủ khả năng mở rộng khi yêu cầu đo lường tăng cao.

Các thương hiệu phổ biến về dòng máy phân tích tín hiệu

Thị trường thiết bị phân tích tín hiệu hiện nay quy tụ nhiều hãng đo lường điện tử hàng đầu thế giới, mỗi thương hiệu có thế mạnh riêng về dải tần, độ chính xác và lĩnh vực ứng dụng. Việc hiểu rõ đặc trưng của từng hãng sẽ giúp kỹ sư và doanh nghiệp lựa chọn đúng giải pháp đo lường phù hợp ngân sách và yêu cầu kỹ thuật.

Keysight Technologies

Keysight là thương hiệu đo lường điện tử hàng đầu toàn cầu, kế thừa nền tảng công nghệ từ Hewlett-Packard và Agilent. Hãng cung cấp hệ sinh thái thiết bị phân tích tín hiệu toàn diện, từ máy phân tích phổ cơ bản đến hệ thống phân tích tín hiệu vector và kiểm thử viễn thông thế hệ mới.

Ưu điểm nổi bật:

• Độ chính xác và độ ổn định chuẩn phòng lab, R&D cao cấp
• Dải tần rộng, hỗ trợ RF, vi ba và mmWave
• Phần mềm phân tích tín hiệu số mạnh và chuyên sâu
• Chuẩn tham chiếu trong viễn thông, bán dẫn, hàng không

Rohde & Schwarz

Rohde & Schwarz (Đức) nổi tiếng với các thiết bị phân tích phổ và tín hiệu RF hiệu năng cao, đặc biệt trong viễn thông, phát thanh – truyền hình và quốc phòng. Hãng có thế mạnh về công nghệ tần số cao và độ chính xác đo lường ở dải vi ba.

Ưu điểm nổi bật:

• Hiệu năng RF cao, đo chính xác ở tần số rất cao
• Phân tích tín hiệu phức tạp như 5G, radar, vệ tinh
• Giao diện trực quan, tối ưu cho kỹ sư RF
• Độ bền và độ tin cậy chuẩn công nghiệp

Tektronix

Tektronix là thương hiệu Mỹ lâu đời trong ngành thiết bị đo điện tử, nổi bật với dao động ký và các giải pháp phân tích tín hiệu phục vụ R&D, giáo dục và sản xuất điện tử. Hãng chú trọng khả năng phân tích trực quan và tích hợp đa thiết bị.

Ưu điểm nổi bật:

• Giao diện thân thiện, dễ khai thác chức năng
• Tích hợp tốt với dao động ký và phân tích mixed-signal
• Phù hợp phòng lab, đào tạo và R&D điện tử
• Chi phí hợp lý trong phân khúc chuyên nghiệp

Anritsu

Anritsu (Nhật Bản) là hãng chuyên sâu về thiết bị đo RF và viễn thông, đặc biệt mạnh trong kiểm thử mạng di động và nghiên cứu tần số rất cao. Các hệ thống phân tích tín hiệu của hãng được sử dụng rộng rãi trong phát triển thiết bị vô tuyến và hạ tầng viễn thông.

Ưu điểm nổi bật:

• Giải pháp đo viễn thông và RF chuyên sâu
• Hỗ trợ tần số rất cao và tín hiệu băng rộng
• Tối ưu cho kiểm thử thiết bị vô tuyến và trạm gốc
• Độ chính xác cao trong phân tích tín hiệu số và RF

Một số dòng máy phân tích tín hiệu phổ biến đang ưa chuộng

Dòng Keysight FieldFox là chuẩn mực trong phân tích tín hiệu và RF hiện trường, nổi bật với thiết kế gọn bền, độ chính xác cao và khả năng đo đa chức năng trong một thiết bị duy nhất. Dưới đây là ba model tiêu biểu được nhiều kỹ sư viễn thông, RF và bảo trì hạ tầng vô tuyến tin dùng.

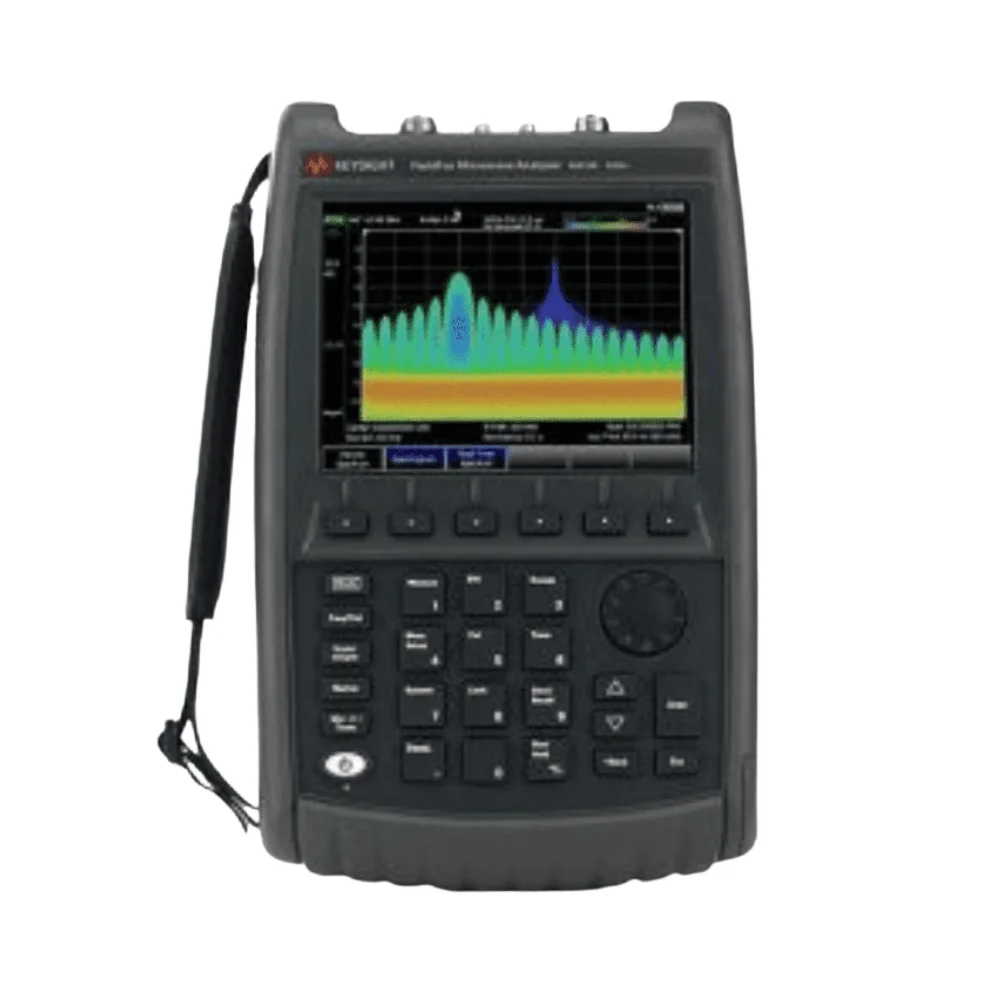

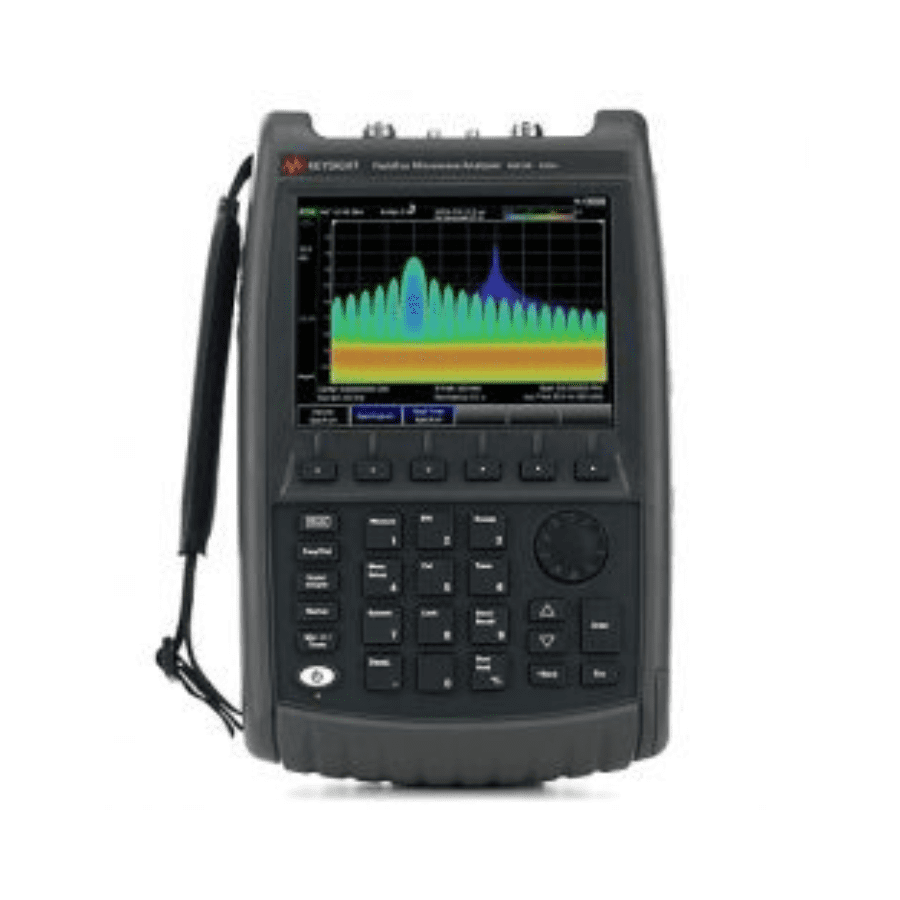

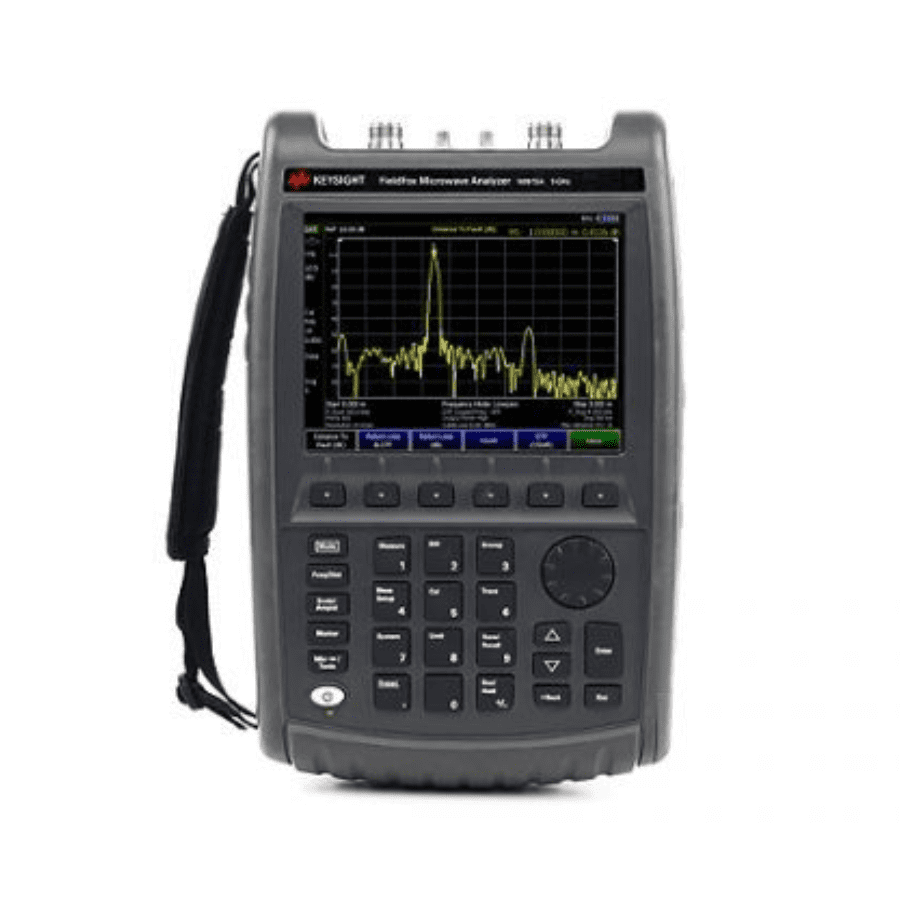

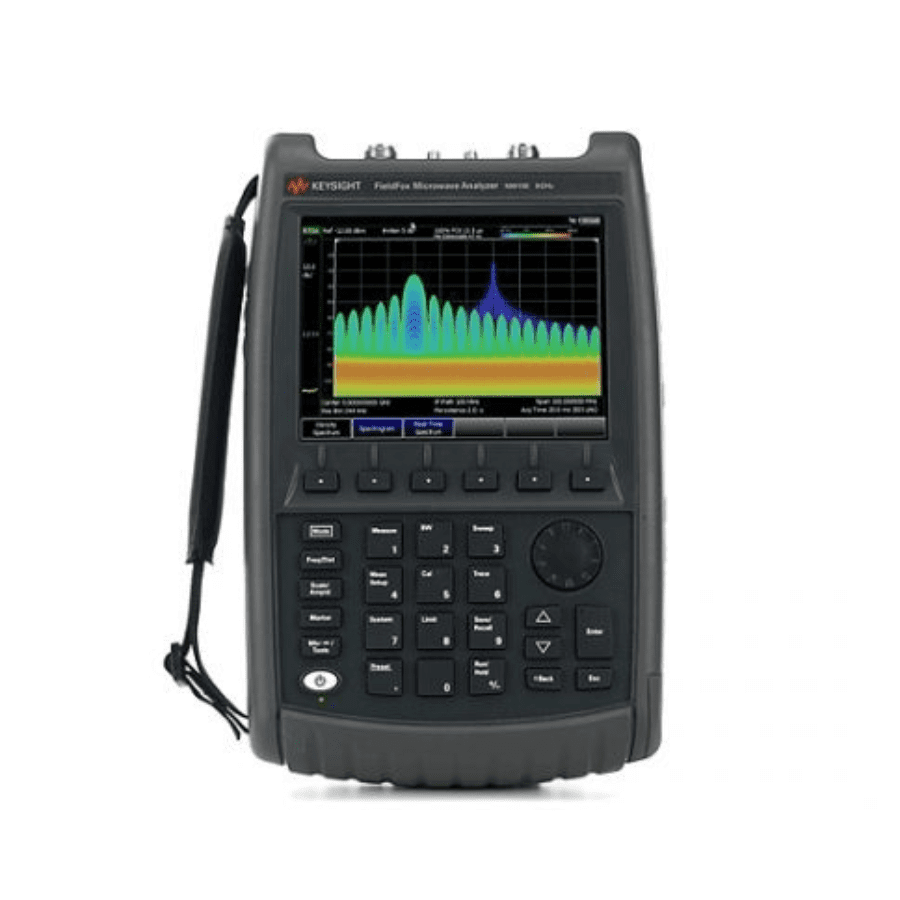

Keysight FieldFox N9916A

FieldFox N9916A là máy phân tích tín hiệu cầm tay dải tần đến 14 GHz, tối ưu cho kiểm tra RF hiện trường và bảo trì hệ thống anten – cáp. Thiết bị tích hợp nhiều chức năng như spectrum analyzer, cable & antenna analyzer và vector network analyzer trong một nền tảng gọn nhẹ, giúp kỹ sư xử lý nhanh nhiều phép đo chỉ với một máy.

Với độ nhạy cao, nhiễu nền thấp và khả năng đo VSWR, suy hao cáp, công suất kênh hay nhiễu phổ, N9916A đặc biệt phù hợp triển khai mạng di động, vi ba điểm-điểm và radar tầm ngắn. Thiết kế đạt chuẩn quân sự, chống bụi ẩm và va đập, đảm bảo độ tin cậy khi làm việc ngoài trời khắc nghiệt.

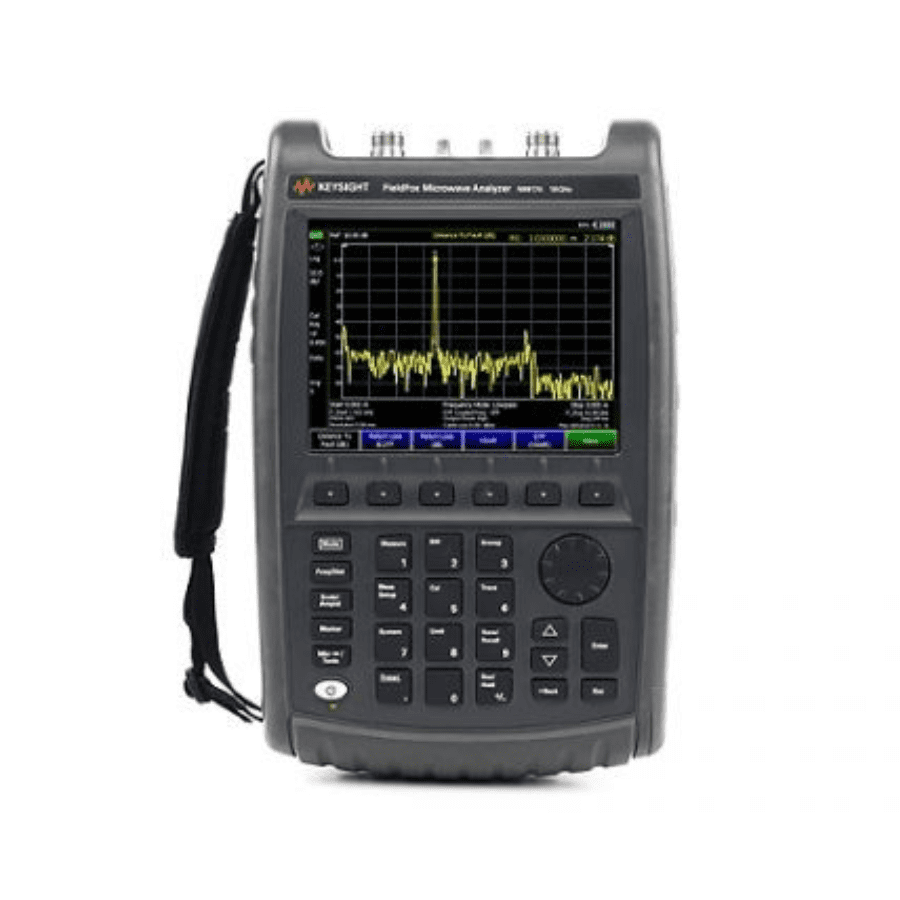

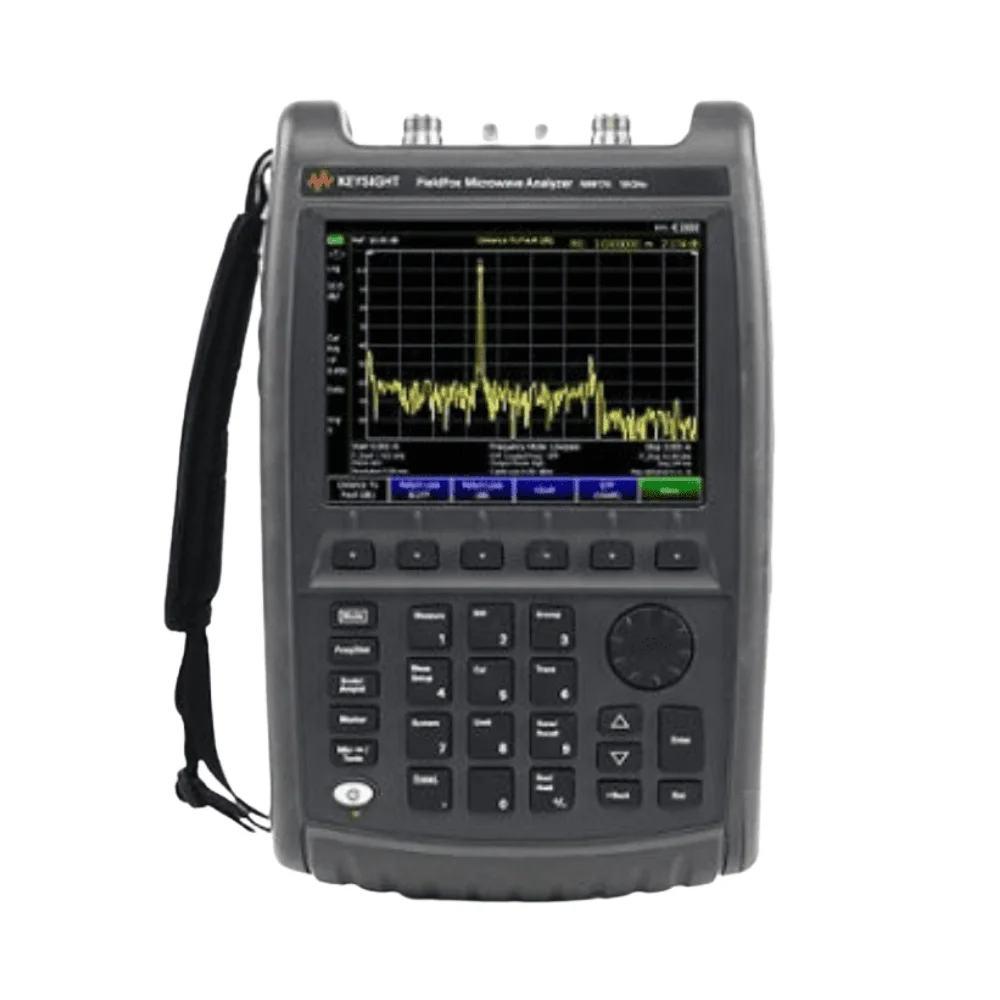

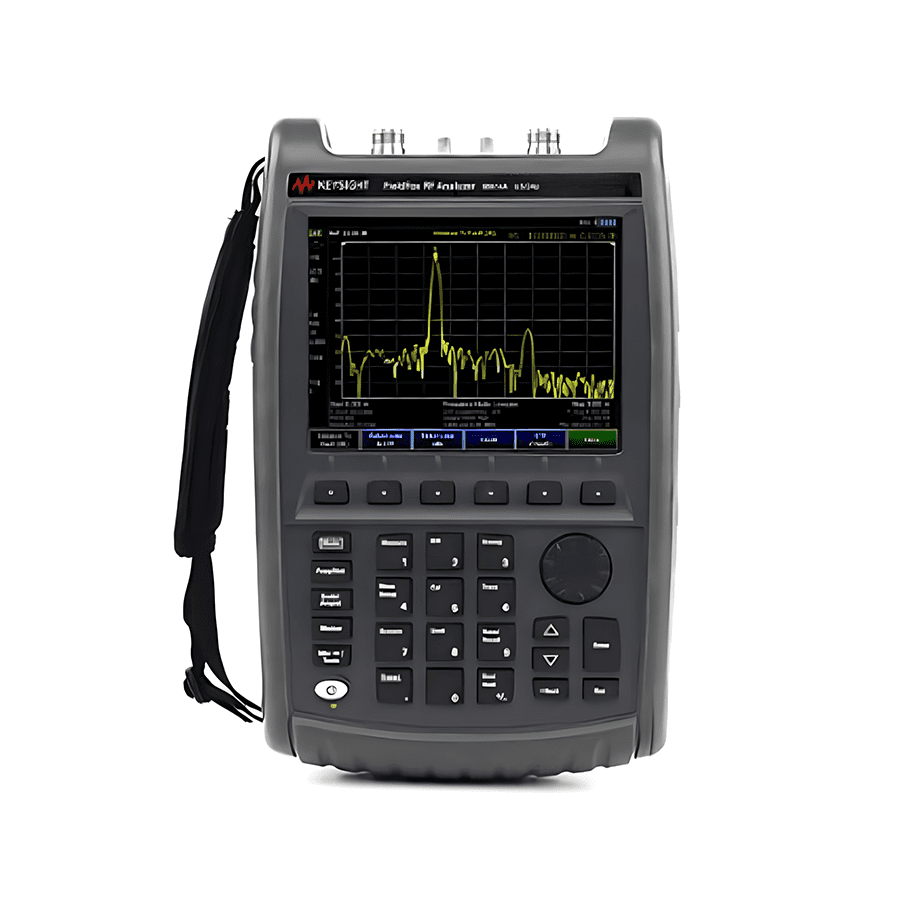

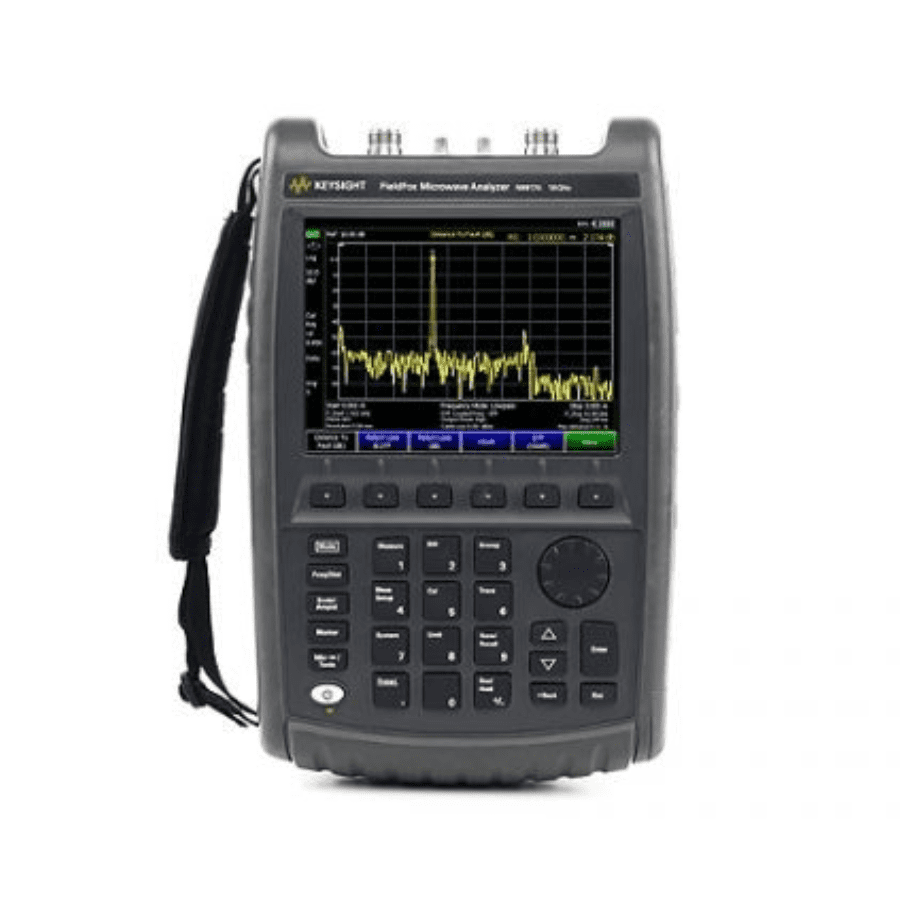

Keysight FieldFox N9917A

FieldFox N9917A mở rộng dải tần lên 18 GHz, đáp ứng nhu cầu đo RF và vi ba cao hơn trong viễn thông, quốc phòng và nghiên cứu. Thiết bị duy trì kiến trúc đa chức năng đặc trưng FieldFox, cho phép phân tích phổ, đo mạng và kiểm tra anten trong cùng một cấu hình, giảm đáng kể thiết bị mang theo khi làm việc hiện trường.

Nhờ độ chính xác biên độ cao và khả năng phân tích tín hiệu băng rộng, N9917A giúp phát hiện nhiễu, sai lệch tần số và suy hao đường truyền ở các hệ thống tần số cao. Đây là lựa chọn lý tưởng cho kiểm thử trạm gốc, liên kết vi ba và thiết bị RF chuyên dụng yêu cầu độ tin cậy đo lường cao.

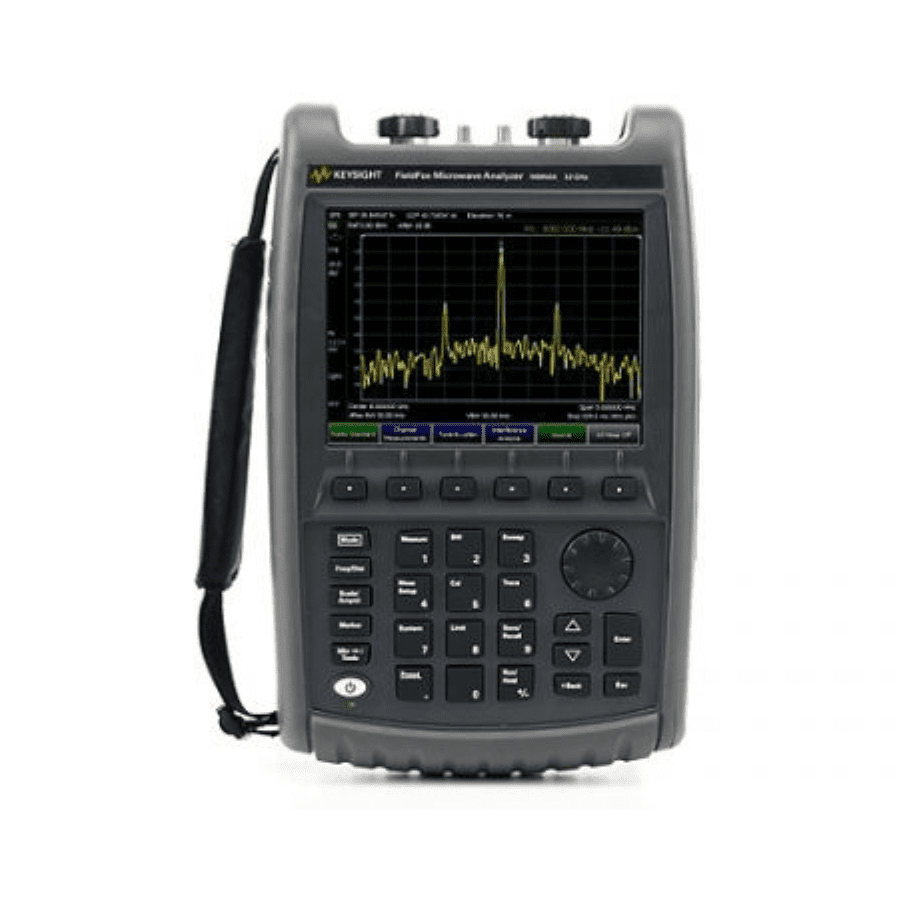

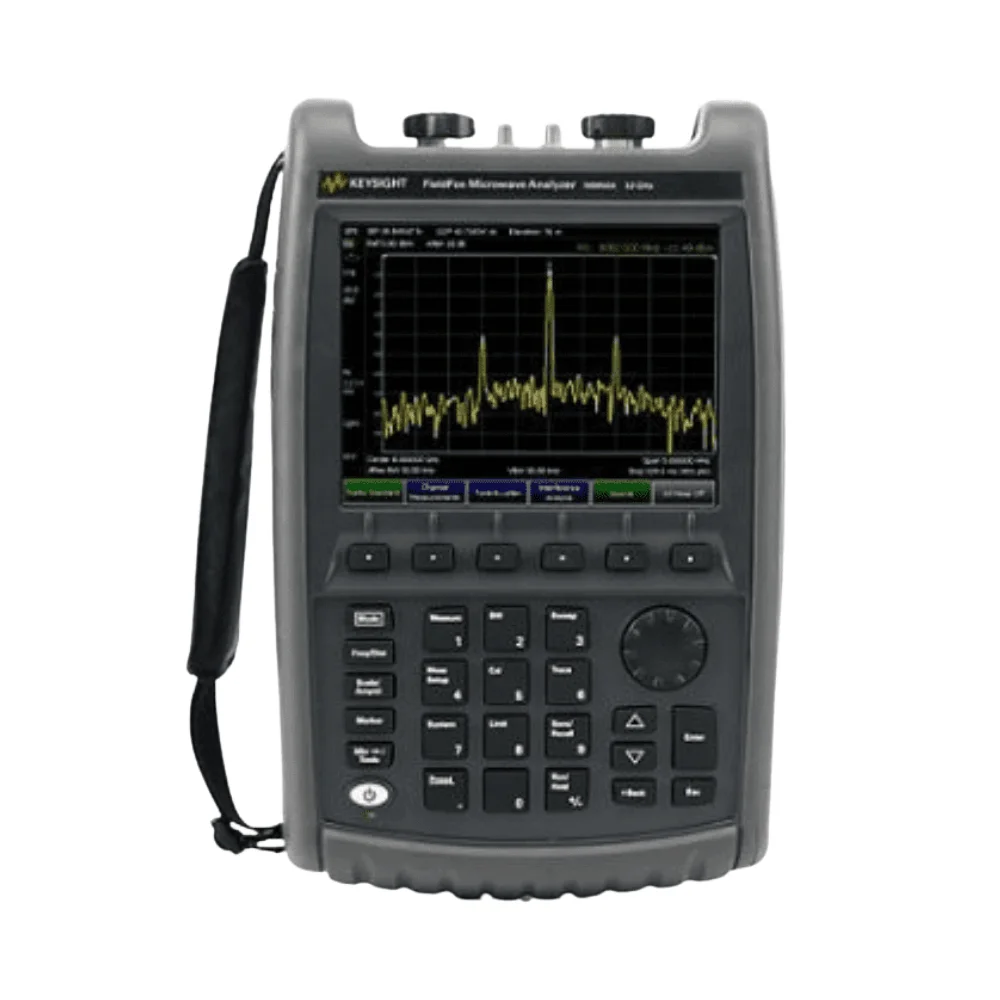

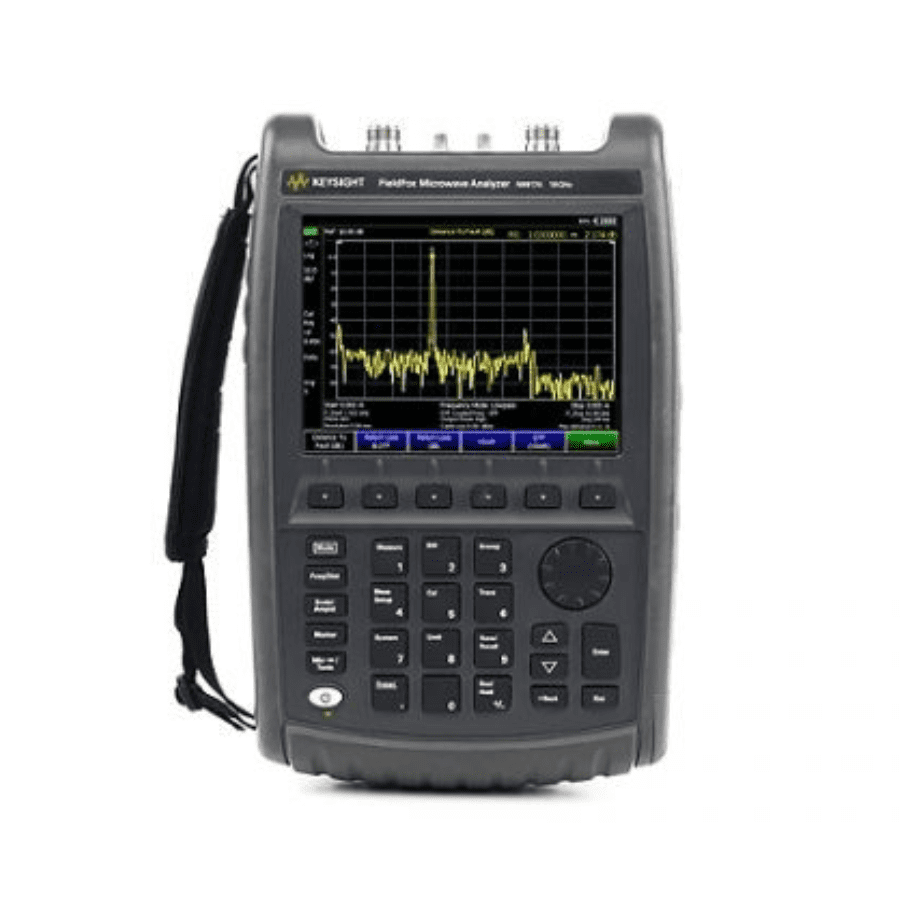

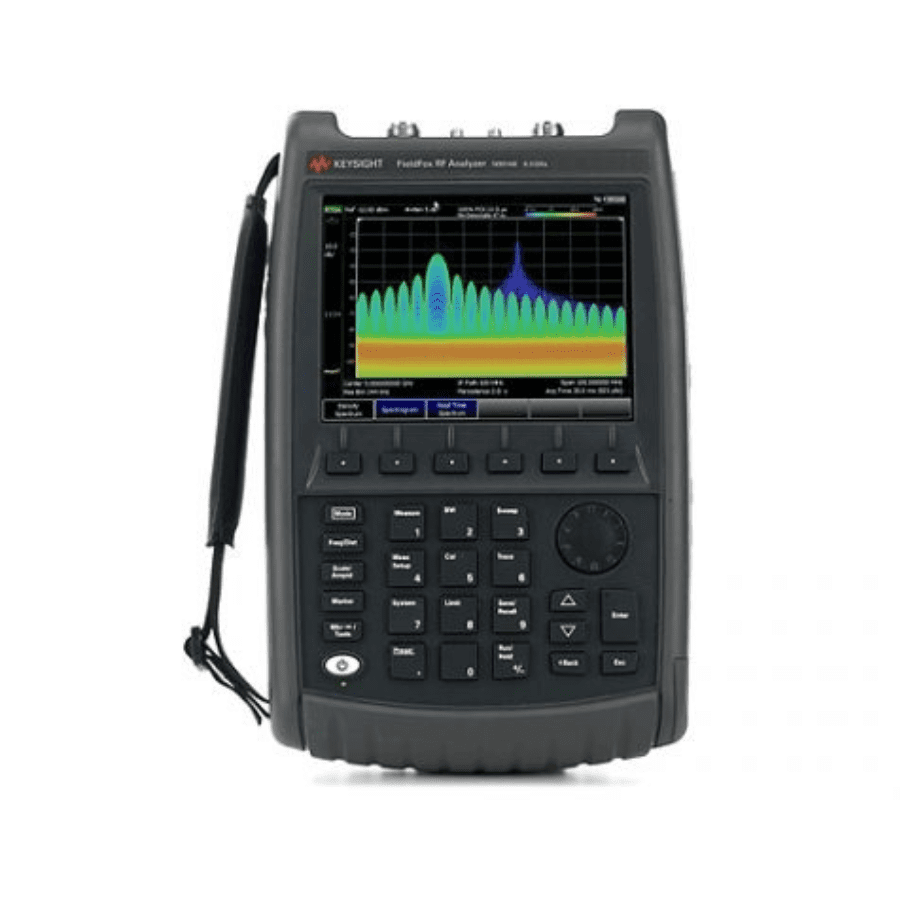

Keysight FieldFox N9950A

FieldFox N9950A thuộc nhóm phân tích vi ba cao cấp, hỗ trợ dải tần lên tới 50 GHz, phục vụ nghiên cứu 5G mmWave, radar và hệ thống truyền dẫn tần số cực cao. Dù hoạt động ở dải tần rất cao, thiết bị vẫn giữ triết lý cầm tay bền bỉ của FieldFox, cho phép đo chính xác ngay tại hiện trường thay vì phải mang mẫu về phòng lab.

Model này cung cấp khả năng phân tích phổ vi ba, đo mạng vector và kiểm tra anten – cáp với độ chính xác phòng thí nghiệm. Khả năng phát hiện suy hao nhỏ, nhiễu yếu và sai lệch tần số ở mmWave giúp N9950A trở thành công cụ quan trọng trong triển khai hạ tầng 5G, radar ô tô và nghiên cứu tần số cao.

Mẹo đo tín hiệu chính xác và ổn định

Để phép đo tín hiệu đạt độ tin cậy cao và có tính lặp lại tốt, ngoài cấu hình thiết bị đúng cách, kỹ sư cần chú ý đến nhiều yếu tố thực tế như phụ kiện đo, môi trường và thiết lập tham số. Dưới đây là những kinh nghiệm quan trọng giúp cải thiện đáng kể độ chính xác khi phân tích tín hiệu RF và điện tử.

Trước hết, hãy sử dụng cáp RF, đầu nối và phụ kiện đo có chất lượng tốt, suy hao thấp và đúng trở kháng (thường 50 Ω). Các kết nối lỏng, sai chuẩn hoặc suy hao cao sẽ làm méo phổ và sai lệch mức công suất. Đồng thời, nên kiểm tra và hiệu chuẩn thiết bị định kỳ theo khuyến nghị nhà sản xuất, cũng như đo nhiễu nền (noise floor) trước khi đo tín hiệu thực để đảm bảo tín hiệu cần đo cao hơn nền nhiễu đủ biên độ.

Bên cạnh đó, việc lựa chọn băng thông phân giải (RBW) phù hợp có ảnh hưởng trực tiếp đến khả năng quan sát phổ. RBW nhỏ giúp tách rõ các thành phần tần số gần nhau và đo chính xác tín hiệu hẹp băng; RBW lớn cho phép quét nhanh và quan sát phổ rộng. Người đo nên điều chỉnh RBW theo mục tiêu: tìm nhiễu nhỏ → RBW hẹp, khảo sát tổng thể → RBW rộng.

Ngoài cấu hình máy, môi trường đo cũng quyết định chất lượng kết quả. Nên hạn chế nguồn nhiễu RF xung quanh, sử dụng che chắn hoặc khoảng cách đủ xa với thiết bị phát khác khi cần đo tín hiệu yếu. Việc nối đất đúng chuẩn và tránh vòng lặp mass giúp giảm nhiễu cảm ứng và dao động nền, từ đó cải thiện độ ổn định và độ lặp lại của phép đo.

Những sai lầm phổ biến khi sử dụng máy đo ánh sáng và cách khắc phục

Trong quá trình đo và phân tích tín hiệu RF hoặc điện tử, nhiều sai sót không đến từ bản thân thiết bị mà xuất phát từ cách cấu hình và điều kiện đo. Nhận diện đúng các lỗi phổ biến và áp dụng biện pháp khắc phục phù hợp sẽ giúp kết quả đo chính xác hơn, đồng thời bảo vệ thiết bị và rút ngắn thời gian phân tích.

Cấu hình dải tần hoặc thang đo không phù hợp

Một sai lầm thường gặp là đặt dải quét tần (span) quá rộng hoặc thang biên độ (reference level) không đúng, khiến phổ tín hiệu hiển thị nhỏ, thiếu chi tiết hoặc thậm chí bị che khuất trong nhiễu. Điều này dễ dẫn đến bỏ sót thành phần phổ quan trọng như nhiễu cận kênh, hài hoặc tín hiệu phụ.

Để khắc phục, cần xác định trước tần số trung tâm và băng thông tín hiệu mục tiêu, sau đó thu hẹp span đến mức cần thiết. Đồng thời điều chỉnh reference level để đỉnh phổ nằm gần vùng trên màn hình nhưng không bão hòa, giúp quan sát rõ cấu trúc tín hiệu và đọc thông số chính xác hơn.

Không kiểm soát suy hao và mức tín hiệu vào

Kết nối trực tiếp nguồn tín hiệu mạnh vào máy phân tích mà không kiểm soát suy hao là nguyên nhân phổ biến gây bão hòa đầu vào, sai lệch biên độ đo hoặc thậm chí hỏng front-end RF. Ngược lại, tín hiệu quá yếu so với nhiễu nền sẽ làm phổ chìm, khó nhận diện và phân tích.

Giải pháp là sử dụng bộ suy hao (attenuator) khi đo tín hiệu công suất cao và tiền khuếch đại (preamp) khi đo tín hiệu yếu. Luôn theo dõi mức hiển thị trên màn hình để đảm bảo tín hiệu nằm trong dải động tối ưu của thiết bị, tránh clipping hoặc chìm trong noise floor.

Bỏ qua hiệu chuẩn và nhiễu môi trường

Nhiều kết quả đo sai lệch xuất phát từ việc thiết bị chưa được hiệu chuẩn định kỳ hoặc môi trường đo tồn tại nhiễu RF xung quanh. Khi đó phổ đo được có thể bao gồm tín hiệu ngoại lai hoặc sai số hệ thống, không phản ánh đúng đặc tính nguồn cần kiểm tra.

Cách khắc phục là thực hiện hiệu chuẩn theo chu kỳ khuyến nghị và kiểm tra nhiễu nền trước mỗi phép đo quan trọng. Trong trường hợp cần độ chính xác cao hoặc đo tín hiệu rất yếu, nên sử dụng che chắn RF, buồng đo hoặc bố trí khoảng cách phù hợp với các nguồn phát khác để giảm ảnh hưởng môi trường.

FAQ – Câu hỏi thường gặp

Máy phân tích tín hiệu khác gì máy hiện sóng?

Máy hiện sóng hiển thị dạng sóng theo thời gian, còn thiết bị phân tích tín hiệu cho biết phổ tần và đặc tính điều chế, phù hợp đánh giá RF và nhiễu.

Có cần thiết bị phân tích tín hiệu cho bảo trì điện tử không?

Có. Nó giúp phát hiện nhiễu, dao động bất thường hoặc lỗi tần số mà đồng hồ và hiện sóng khó nhận diện.

Nên chọn loại cầm tay hay để bàn?

Cầm tay phù hợp khảo sát hiện trường RF; để bàn phù hợp phòng lab, R&D và đo chính xác cao.

Bao lâu nên hiệu chuẩn thiết bị?

Thông thường 12 tháng/lần hoặc theo yêu cầu hệ thống chất lượng và tần suất sử dụng.
