Máy đo độ nghiêng – Giải pháp kiểm tra góc chính xác, ổn định trong công nghiệp

Trong bối cảnh yêu cầu về độ chính xác và an toàn kỹ thuật ngày càng khắt khe, máy đo độ nghiêng trở thành công cụ không thể thiếu trong lắp đặt, căn chỉnh và kiểm soát chất lượng công trình – thiết bị công nghiệp. Bài viết dưới đây sẽ giúp bạn hiểu rõ nguyên lý hoạt động, ứng dụng thực tế, cách lựa chọn phù hợp cũng như những lưu ý quan trọng khi sử dụng. Nếu bạn đang tìm kiếm giải pháp đo góc nghiêng ổn định, đáng tin cậy, Thương Tín sẽ đồng hành tư vấn chuyên sâu và cung cấp thiết bị chính hãng với mức giá cạnh tranh.

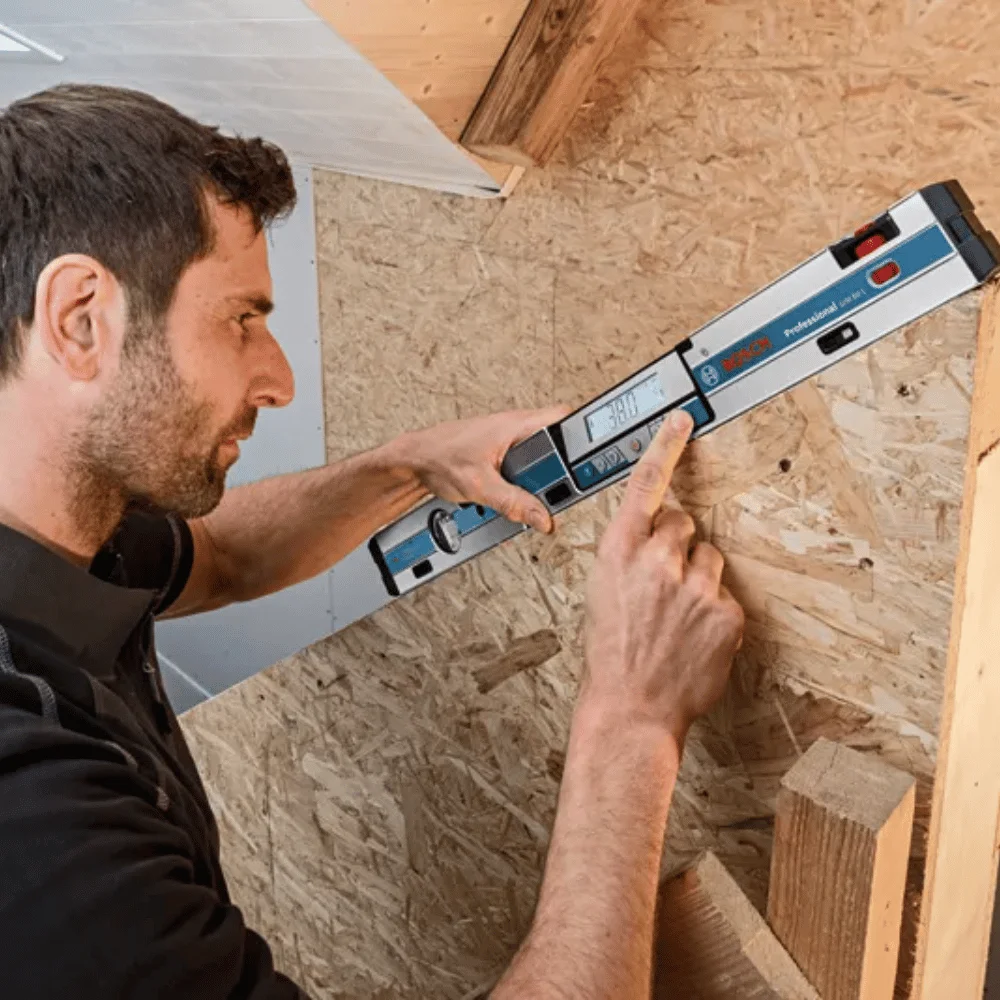

Giới thiệu chung về máy đo độ nghiêng

Máy đo độ nghiêng là thiết bị chuyên dụng dùng để xác định góc nghiêng, độ dốc hoặc sự chênh lệch so với phương ngang/phương thẳng đứng của bề mặt, kết cấu hay thiết bị cơ khí. Trong nhiều lĩnh vực kỹ thuật, chỉ một sai số nhỏ về độ nghiêng cũng có thể dẫn đến rung động, giảm tuổi thọ hoặc thậm chí mất an toàn vận hành.

Về cấu tạo, thiết bị thường bao gồm cảm biến đo góc (inclinometer sensor), bộ xử lý tín hiệu và màn hình hiển thị số. Nguyên lý hoạt động dựa trên cảm biến gia tốc hoặc cảm biến MEMS giúp phát hiện sự thay đổi vị trí theo trục X, Y (và đôi khi cả Z), từ đó tính toán và hiển thị giá trị độ nghiêng theo đơn vị độ (°), %, mm/m hoặc radian. Một số dòng cao cấp còn tích hợp kết nối Bluetooth, ghi dữ liệu và hiệu chuẩn tự động, phục vụ cho đo kiểm chuyên sâu.

Vì sao cần có thiết bị đo góc nghiêng?

Trong lắp đặt máy móc, thi công kết cấu thép, căn chỉnh bệ đỡ động cơ hay kiểm tra độ thẳng của trục truyền động, độ nghiêng đóng vai trò cực kỳ quan trọng. Nếu không kiểm soát chính xác, hệ thống có thể phát sinh rung lắc, mài mòn bất thường và tiêu hao năng lượng lớn hơn dự kiến.

Thực tế, nhiều sự cố công nghiệp không đến từ lỗi vật liệu, mà từ sai lệch lắp đặt ban đầu. Một nền móng lệch vài phần trăm độ dốc có thể khiến cả dây chuyền vận hành thiếu ổn định. Việc sử dụng máy cân bằng điện tử hoặc thước đo góc kỹ thuật số giúp kỹ sư kiểm soát chất lượng ngay từ đầu, giảm thiểu chi phí bảo trì và rủi ro dừng máy ngoài kế hoạch.

Khi sử dụng máy không đạt chuẩn gây ra hậu quả gì?

Không ít doanh nghiệp lựa chọn thiết bị giá rẻ, thiếu chứng nhận hiệu chuẩn hoặc không rõ nguồn gốc. Hậu quả không nằm ở con số hiển thị, mà ở những quyết định kỹ thuật dựa trên con số đó.

Một thiết bị sai số lớn có thể khiến toàn bộ kết cấu thép bị lắp đặt lệch chuẩn. Hậu quả là sàn rung, bu lông lỏng, động cơ quá tải hoặc băng tải chạy lệch tâm. Về lâu dài, chi phí sửa chữa và tổn thất sản xuất có thể cao gấp nhiều lần so với khoản đầu tư ban đầu cho một thiết bị đo đạt tiêu chuẩn.

Trong các công trình xây dựng hoặc lắp đặt hệ thống năng lượng mặt trời, sai lệch độ dốc còn ảnh hưởng trực tiếp đến khả năng thoát nước, hiệu suất hấp thụ ánh sáng hoặc tính an toàn kết cấu. Đó là lý do lựa chọn đúng thiết bị đo độ nghiêng chính xác không chỉ là bài toán kỹ thuật, mà còn là bài toán trách nhiệm.

Hướng dẫn sử dụng

Để đảm bảo kết quả đo tin cậy, người dùng nên thực hiện theo các bước cơ bản sau:

Bước 1: Kiểm tra và hiệu chuẩn ban đầu

Đặt thiết bị trên bề mặt phẳng chuẩn để kiểm tra mức 0°. Nếu cần, thực hiện thao tác zero theo hướng dẫn của nhà sản xuất.

Bước 2: Đặt máy lên bề mặt cần đo

Áp sát mặt đáy của thiết bị vào bề mặt vật thể. Đảm bảo không có bụi bẩn hoặc dị vật làm ảnh hưởng đến tiếp xúc.

Bước 3: Chờ ổn định và đọc kết quả

Giữ cố định trong vài giây để giá trị ổn định hoàn toàn. Ghi lại thông số theo đơn vị mong muốn (° hoặc %).

Bước 4: Đo lại để đối chiếu

Thực hiện ít nhất 2–3 lần đo ở cùng vị trí nhằm đảm bảo tính lặp lại và loại trừ sai số ngẫu nhiên.

Ứng dụng thực tế

Trong thực tiễn kỹ thuật, thiết bị đo góc nghiêng không chỉ phục vụ một ngành riêng lẻ mà hiện diện xuyên suốt từ nhà máy sản xuất, công trường xây dựng cho đến các dự án năng lượng tái tạo. Dưới đây là những ứng dụng tiêu biểu thể hiện rõ vai trò của thiết bị này trong việc đảm bảo độ chính xác và an toàn vận hành.

Lắp đặt và bảo trì máy móc công nghiệp

Trong quá trình căn chỉnh động cơ, hộp số, bệ máy hoặc hệ thống truyền động, độ cân bằng là yếu tố quyết định đến tuổi thọ và độ ổn định của toàn bộ dây chuyền. Chỉ một sai lệch nhỏ về độ dốc cũng có thể tạo ra rung động kéo dài, làm mài mòn vòng bi, lệch trục và phát sinh tiếng ồn bất thường.

Việc sử dụng máy đo độ dốc điện tử giúp kỹ sư xác định chính xác sai số theo từng trục, từ đó điều chỉnh shim hoặc chân đế kịp thời. Nhờ kiểm soát tốt độ nghiêng ngay từ khâu lắp đặt và bảo trì, doanh nghiệp giảm đáng kể chi phí sửa chữa và hạn chế dừng máy ngoài kế hoạch.

Thi công xây dựng và kết cấu thép

Trong thi công cột, dầm, khung thép hoặc sàn bê tông, độ thẳng đứng và độ nghiêng ảnh hưởng trực tiếp đến khả năng chịu tải và độ an toàn công trình. Sai lệch nhỏ ở giai đoạn đầu có thể tích lũy thành biến dạng lớn khi kết cấu chịu lực thực tế.

Thiết bị đo độ nghiêng kỹ thuật số hỗ trợ kiểm tra nhanh tại công trường với độ chính xác cao hơn nhiều so với phương pháp thủ công. Nhờ đó, kỹ sư giám sát có thể phát hiện và hiệu chỉnh kịp thời trước khi chuyển sang các hạng mục tiếp theo, đảm bảo chất lượng tổng thể của dự án.

Lắp đặt hệ thống năng lượng mặt trời

Trong các dự án điện mặt trời, góc nghiêng của tấm pin quyết định trực tiếp đến khả năng hấp thụ bức xạ và hiệu suất phát điện. Nếu lắp đặt sai góc thiết kế, sản lượng điện có thể suy giảm đáng kể trong suốt vòng đời khai thác.

Thiết bị đo góc điện tử cho phép kỹ thuật viên căn chỉnh chính xác theo thông số tính toán, kể cả trên mái dốc hoặc địa hình phức tạp. Việc tối ưu hóa góc lắp đặt không chỉ nâng cao hiệu suất mà còn đảm bảo hiệu quả đầu tư lâu dài cho chủ dự án.

Cách chọn máy đo phù hợp

Để đảm bảo thiết bị đáp ứng đúng yêu cầu kỹ thuật và mang lại giá trị sử dụng lâu dài, khi lựa chọn máy đo độ nghiêng bạn nên xem xét các tiêu chí sau:

• Dải đo và độ phân giải: Chọn dải đo phù hợp với ứng dụng thực tế (ví dụ ±90° hoặc 360°) và độ phân giải đủ nhỏ để đáp ứng yêu cầu căn chỉnh chính xác.
• Sai số cho phép: Ưu tiên thiết bị có độ chính xác cao (±0.1° hoặc thấp hơn) trong các ứng dụng cơ khí, lắp đặt máy móc; với công trình dân dụng có thể chọn mức ±0.2° tùy nhu cầu.
• Khả năng đo 1 trục hoặc 2 trục: Nếu chỉ cần kiểm tra một phương nghiêng, loại 1 trục là đủ. Trường hợp căn chỉnh phức tạp, nên chọn loại 2 trục để đo đồng thời theo cả phương X và Y.
• Tính năng hiệu chuẩn và lưu dữ liệu: Chức năng zero linh hoạt, tự động hiệu chuẩn hoặc ghi nhớ kết quả đo sẽ hỗ trợ tốt trong bảo trì và nghiệm thu.
• Tiêu chuẩn bảo vệ (IP): Khi làm việc ngoài trời hoặc trong môi trường bụi, ẩm, cần chọn thiết bị có cấp bảo vệ phù hợp để đảm bảo độ bền lâu dài.
• Chứng nhận hiệu chuẩn và nguồn gốc: Ưu tiên sản phẩm có CO/CQ rõ ràng, chứng nhận hiệu chuẩn hoặc khả năng hiệu chuẩn định kỳ nhằm đảm bảo tính pháp lý và độ tin cậy số liệu.

Lựa chọn đúng ngay từ đầu không chỉ giúp kết quả đo chính xác, mà còn đảm bảo các quyết định kỹ thuật được đưa ra dựa trên dữ liệu đáng tin cậy.

Các thương hiệu phổ biến về dòng máy đo góc nghiêng

Trên thị trường hiện nay, mỗi thương hiệu lại có một thế mạnh riêng về độ chính xác, độ bền và phân khúc ứng dụng. Việc hiểu rõ đặc trưng của từng hãng sẽ giúp doanh nghiệp lựa chọn giải pháp phù hợp với nhu cầu kỹ thuật và ngân sách đầu tư.

Bosch

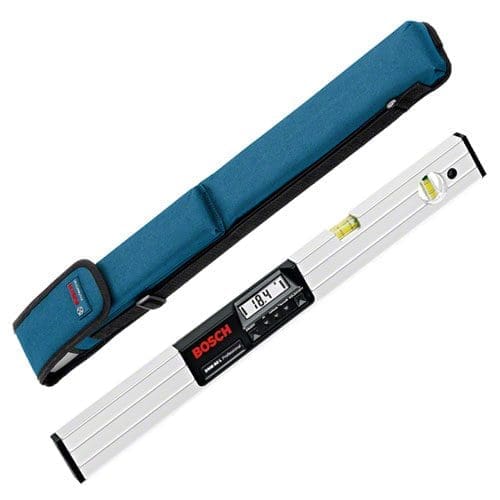

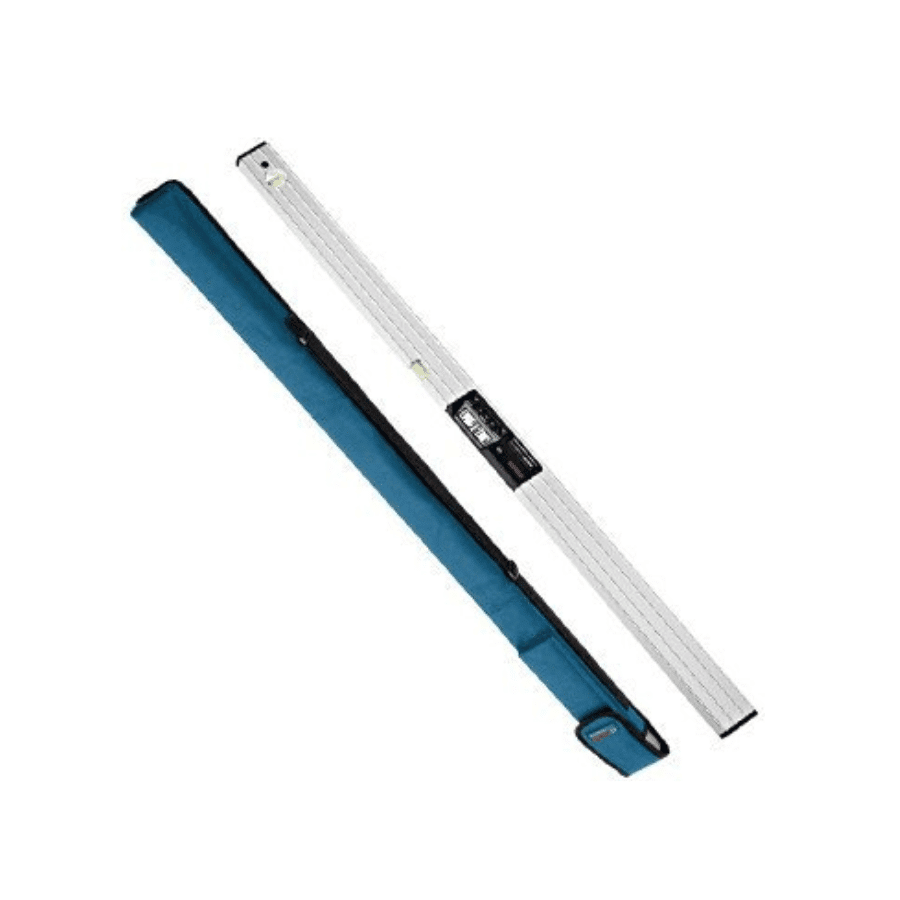

Bosch là thương hiệu đến từ Đức, nổi tiếng toàn cầu trong lĩnh vực dụng cụ điện và thiết bị đo lường cầm tay. Các dòng thước đo góc điện tử và máy đo độ nghiêng của Bosch được đánh giá cao nhờ thiết kế chắc chắn, giao diện thân thiện và khả năng hiển thị rõ nét trong nhiều điều kiện ánh sáng.

Sản phẩm của hãng phù hợp cho thi công xây dựng, lắp đặt cơ điện và căn chỉnh thiết bị dân dụng – công nghiệp nhẹ. Ưu điểm nổi bật nằm ở độ ổn định, dễ sử dụng và hệ sinh thái sản phẩm đồng bộ, đáp ứng tốt nhu cầu đo kiểm nhanh tại công trường.

GemRed

GemRed được biết đến là thương hiệu chuyên về thiết bị đo góc kỹ thuật số với mức giá cạnh tranh. Các sản phẩm của hãng thường có thiết kế nhỏ gọn, tích hợp nam châm đáy và màn hình LCD rõ ràng, phù hợp cho công việc gia công cơ khí, lắp ráp hoặc DIY kỹ thuật.

Điểm mạnh của GemRed nằm ở tính linh hoạt và dễ tiếp cận. Với nhu cầu kiểm tra độ nghiêng ở mức cơ bản đến trung bình, đây là lựa chọn tối ưu cho xưởng cơ khí nhỏ, kỹ thuật viên bảo trì hoặc cá nhân cần công cụ đo góc tiện dụng.

GEOKON

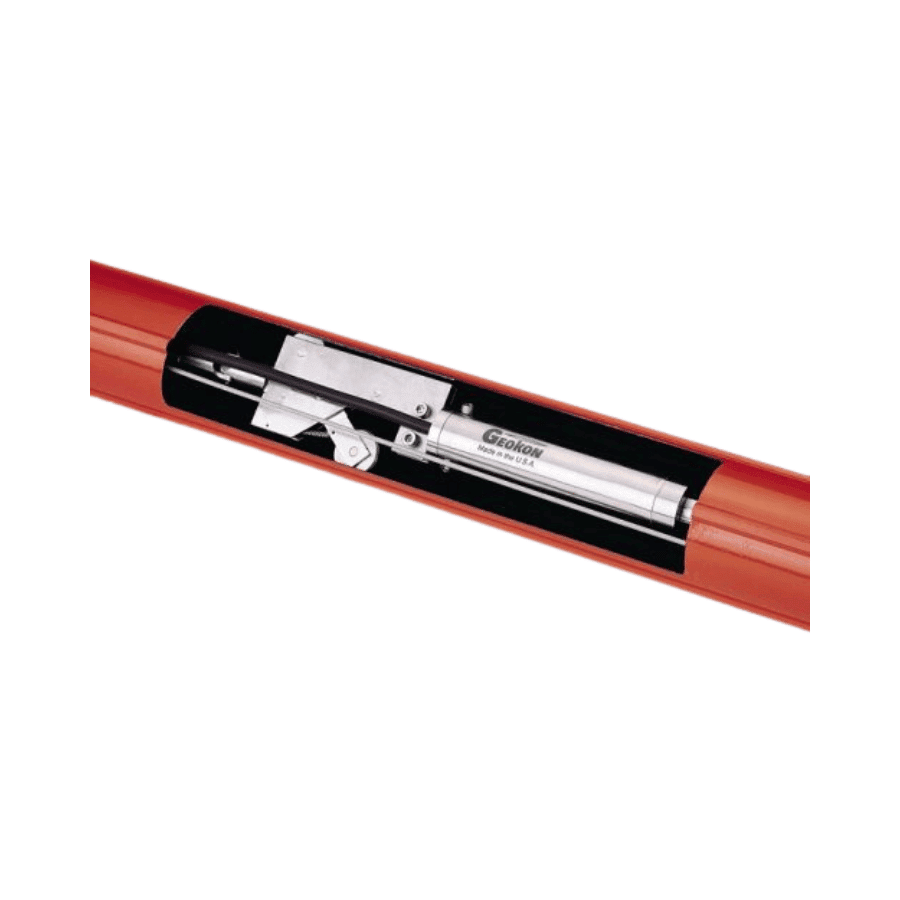

GEOKON là thương hiệu đến từ Mỹ, chuyên sâu trong lĩnh vực thiết bị quan trắc địa kỹ thuật và giám sát kết cấu. Các cảm biến đo độ nghiêng và hệ thống inclinometer của hãng thường được sử dụng trong các dự án hạ tầng quy mô lớn như đập thủy điện, hầm ngầm, cầu đường và công trình ngầm.

Sản phẩm của GEOKON nổi bật với độ chính xác cao, khả năng đo dài hạn và tích hợp hệ thống ghi dữ liệu chuyên sâu. Đây là lựa chọn phù hợp cho các dự án yêu cầu theo dõi biến dạng kết cấu liên tục và báo cáo kỹ thuật chi tiết theo tiêu chuẩn quốc tế.

Một số dòng máy phổ biến đang được ưa chuộng

Bên cạnh việc lựa chọn thương hiệu phù hợp, nhiều kỹ sư và nhà thầu còn quan tâm đến từng model cụ thể để đảm bảo đáp ứng đúng yêu cầu kỹ thuật. Dưới đây là ba sản phẩm tiêu biểu đại diện cho ba phân khúc khác nhau – từ cơ bản, linh hoạt đến chuyên sâu quan trắc công trình.

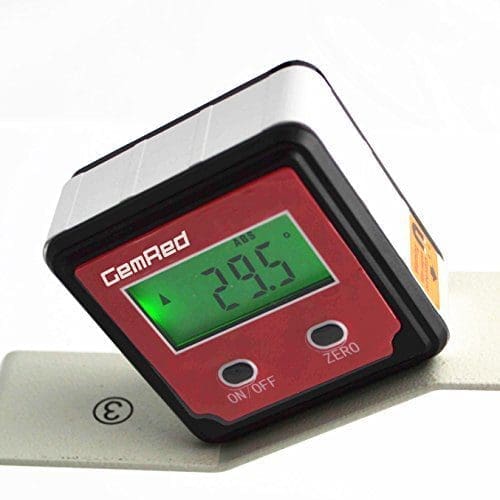

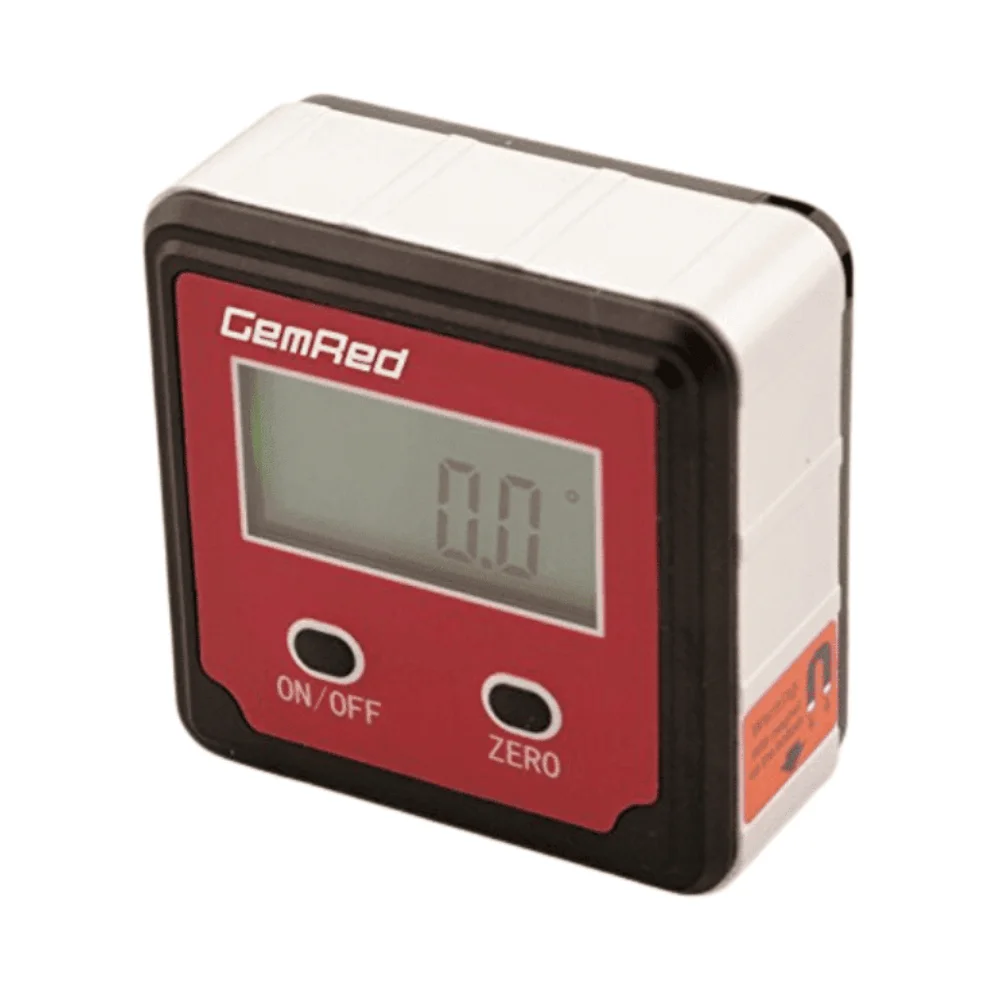

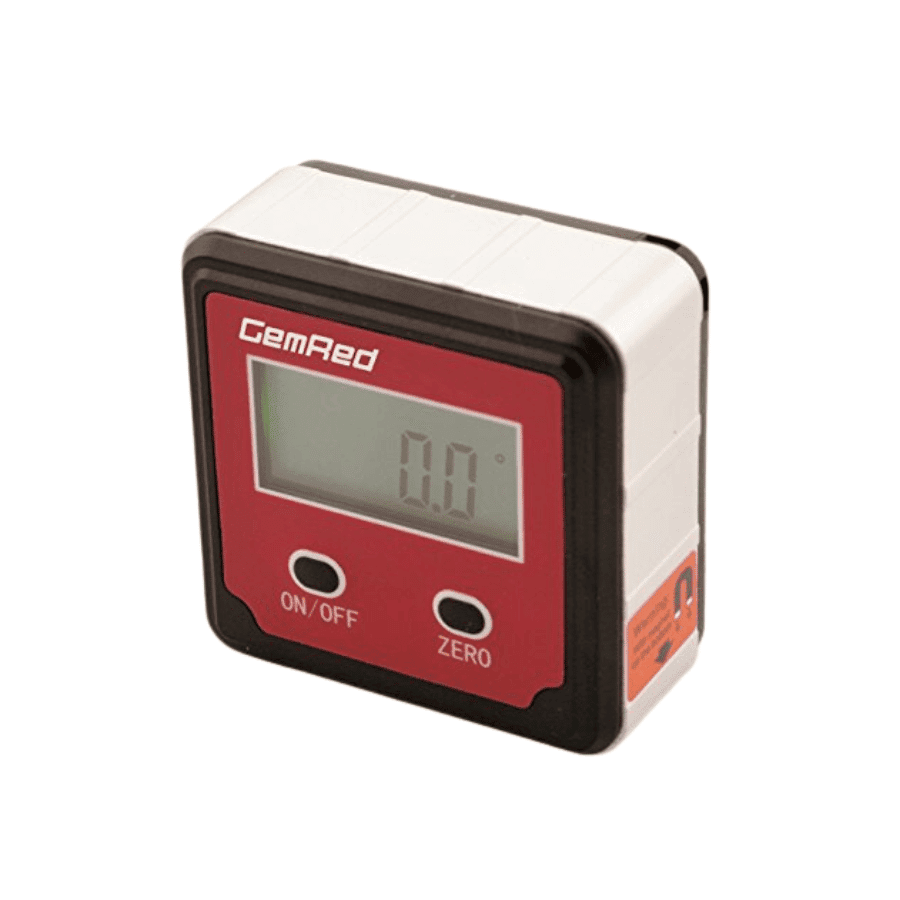

Máy đo độ nghiêng Gemred 82412BB-00

Gemred 82412BB-00 là dòng thước đo góc điện tử nhỏ gọn, được thiết kế tối ưu cho công việc cơ khí chính xác và lắp đặt thiết bị. Với dải đo 0–360° và độ phân giải 0.1°, sản phẩm cho khả năng đọc số nhanh, rõ ràng trên màn hình LCD có đèn nền.

Thiết bị tích hợp nam châm đáy chắc chắn, giúp cố định trên bề mặt kim loại khi đo trục, khung thép hoặc bàn máy. Sai số điển hình khoảng ±0.2°, đủ đáp ứng nhu cầu căn chỉnh trong xưởng sản xuất, bảo trì cơ điện và các ứng dụng DIY kỹ thuật.

Nhờ thiết kế bỏ túi, thao tác zero linh hoạt và mức giá hợp lý, Gemred 82412BB-00 là lựa chọn thực tế cho người dùng cần một giải pháp đo độ dốc điện tử tiện lợi, linh hoạt và dễ triển khai.

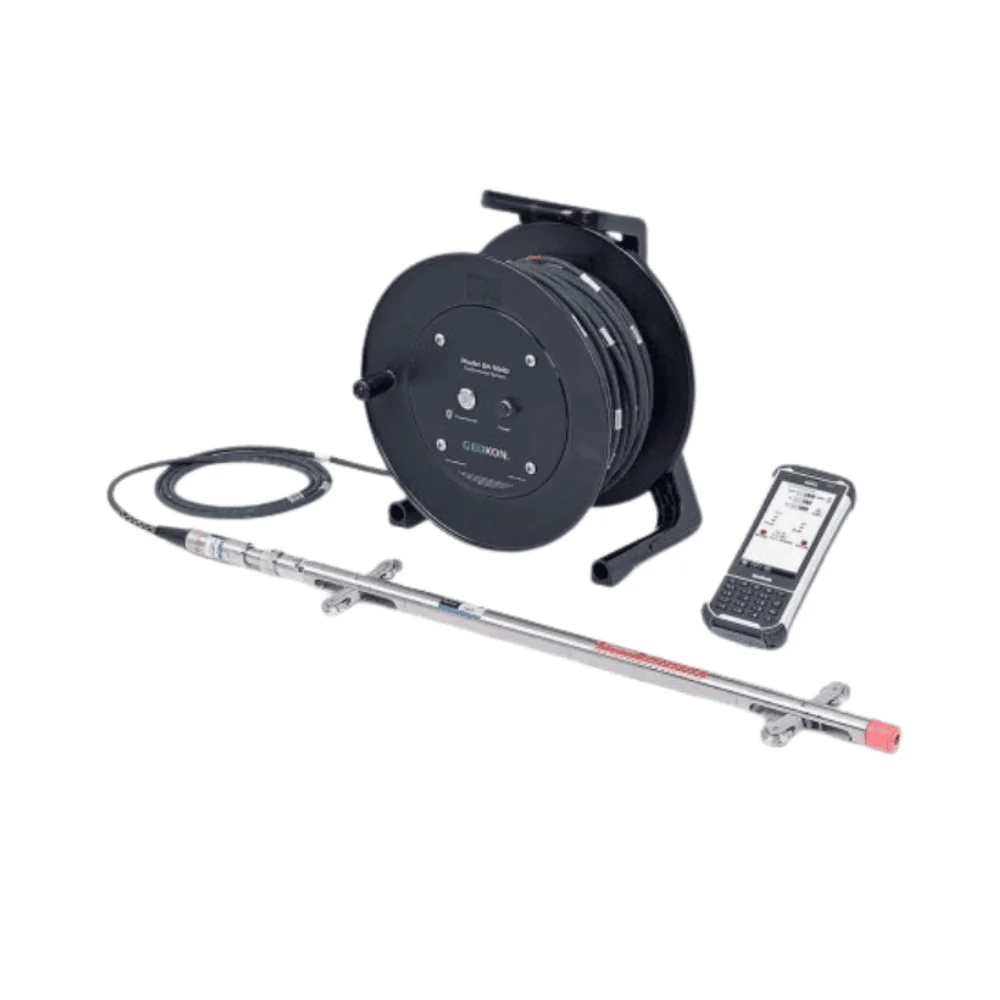

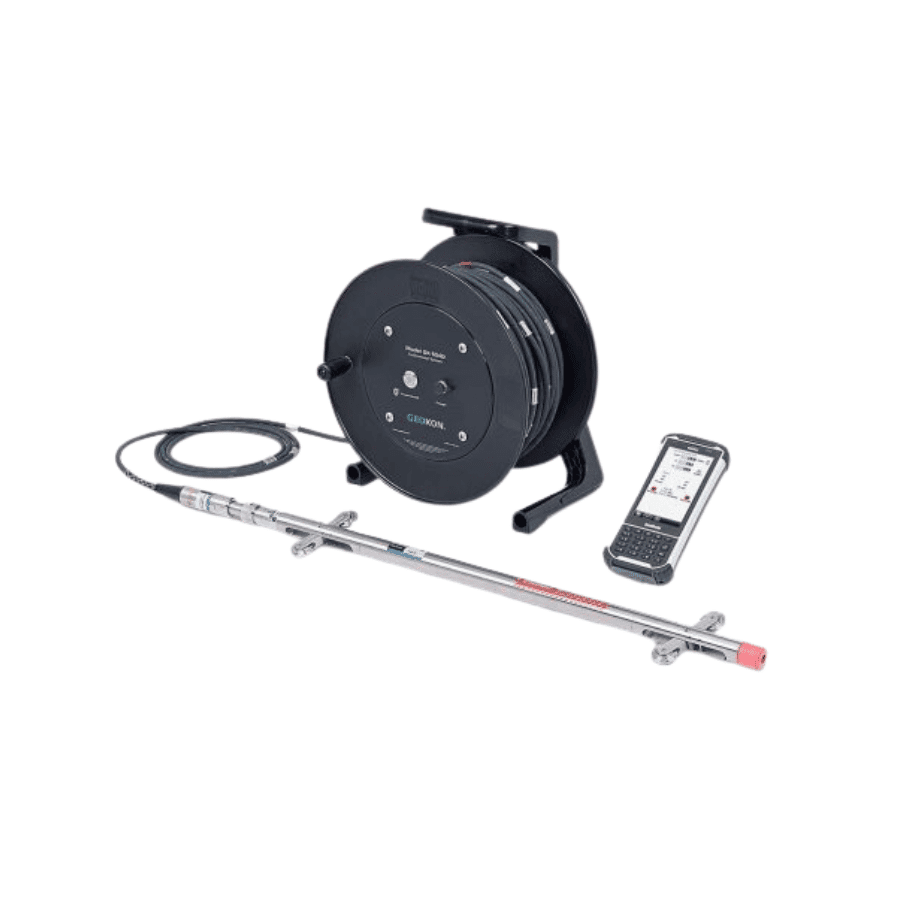

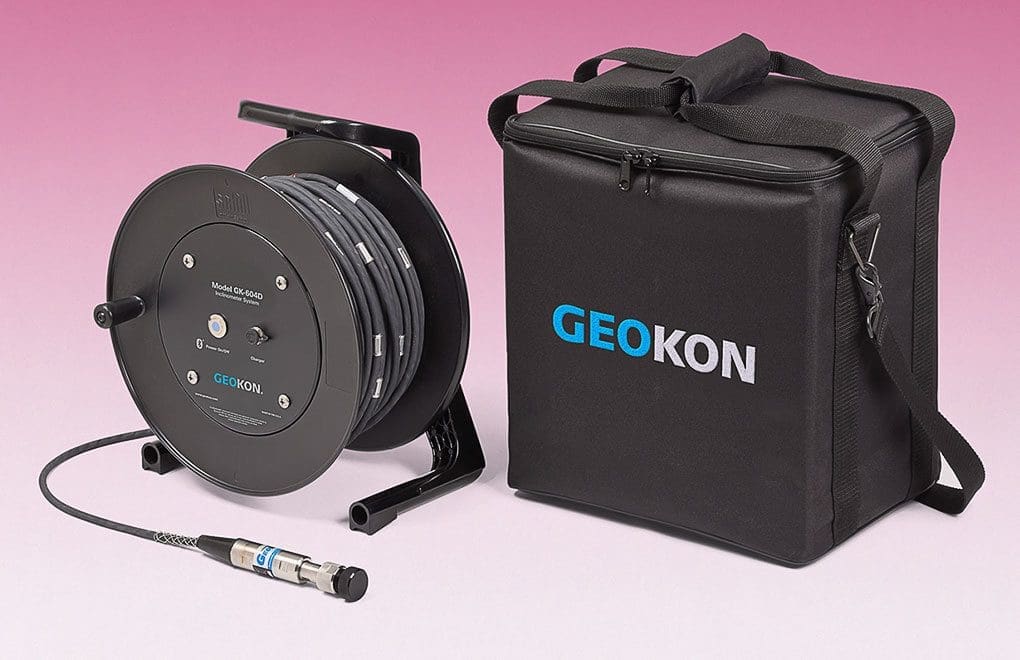

Máy đo độ nghiêng GEOKON GK-604D (USA)

GEOKON GK-604D là thiết bị đọc cầm tay chuyên dụng dành cho hệ thống quan trắc nghiêng trong lĩnh vực địa kỹ thuật. Sản phẩm được phát triển tại Mỹ, phục vụ các dự án hạ tầng quy mô lớn như hầm ngầm, đập thủy điện và công trình nền móng sâu.

GK-604D nổi bật với khả năng tương thích đầu dò inclinometer của GEOKON, tích hợp bộ ghi dữ liệu và màn hình hiển thị độ phân giải cao. Thiết bị cho phép thu thập và lưu trữ dữ liệu chính xác, hỗ trợ xuất báo cáo phục vụ phân tích chuyển vị và biến dạng kết cấu theo thời gian.

Với độ ổn định cao và độ tin cậy đã được kiểm chứng trong nhiều dự án quốc tế, model này là giải pháp chuyên sâu cho các kỹ sư địa kỹ thuật yêu cầu giám sát nghiêng dài hạn và báo cáo kỹ thuật chi tiết.

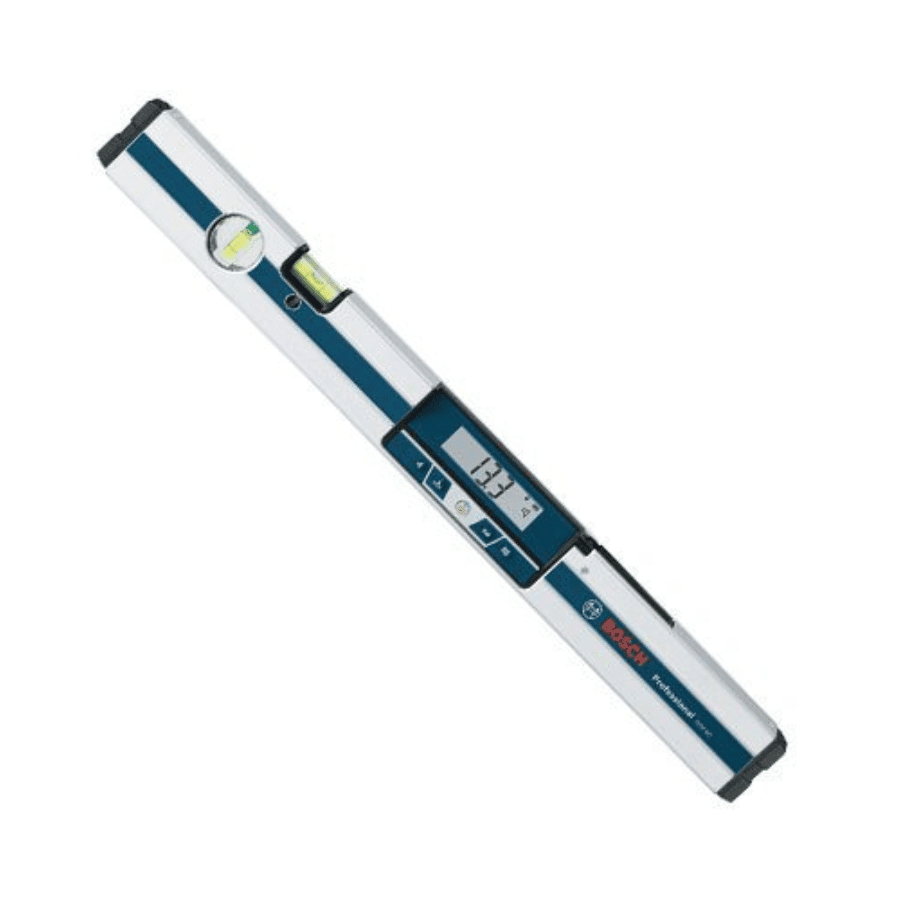

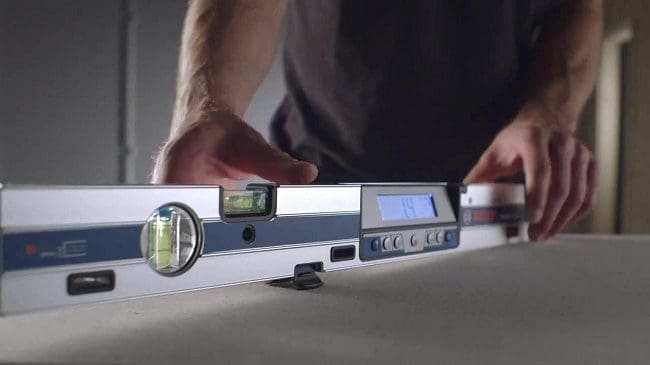

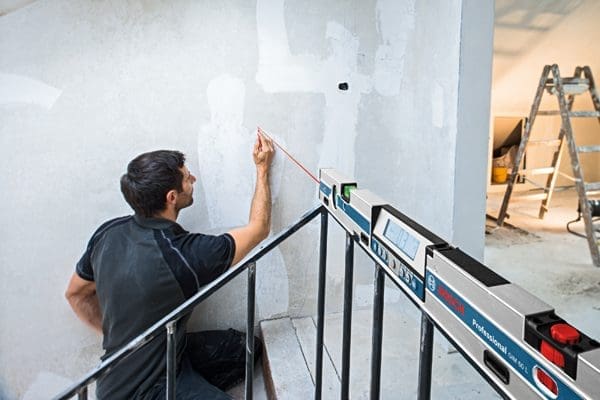

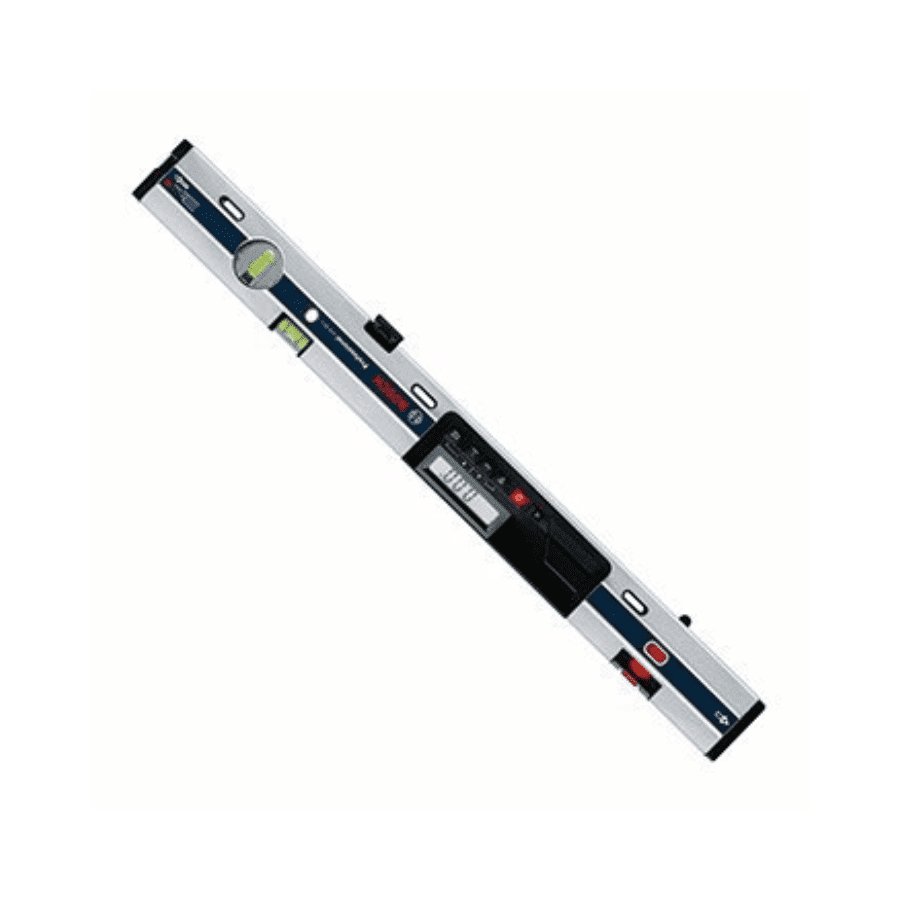

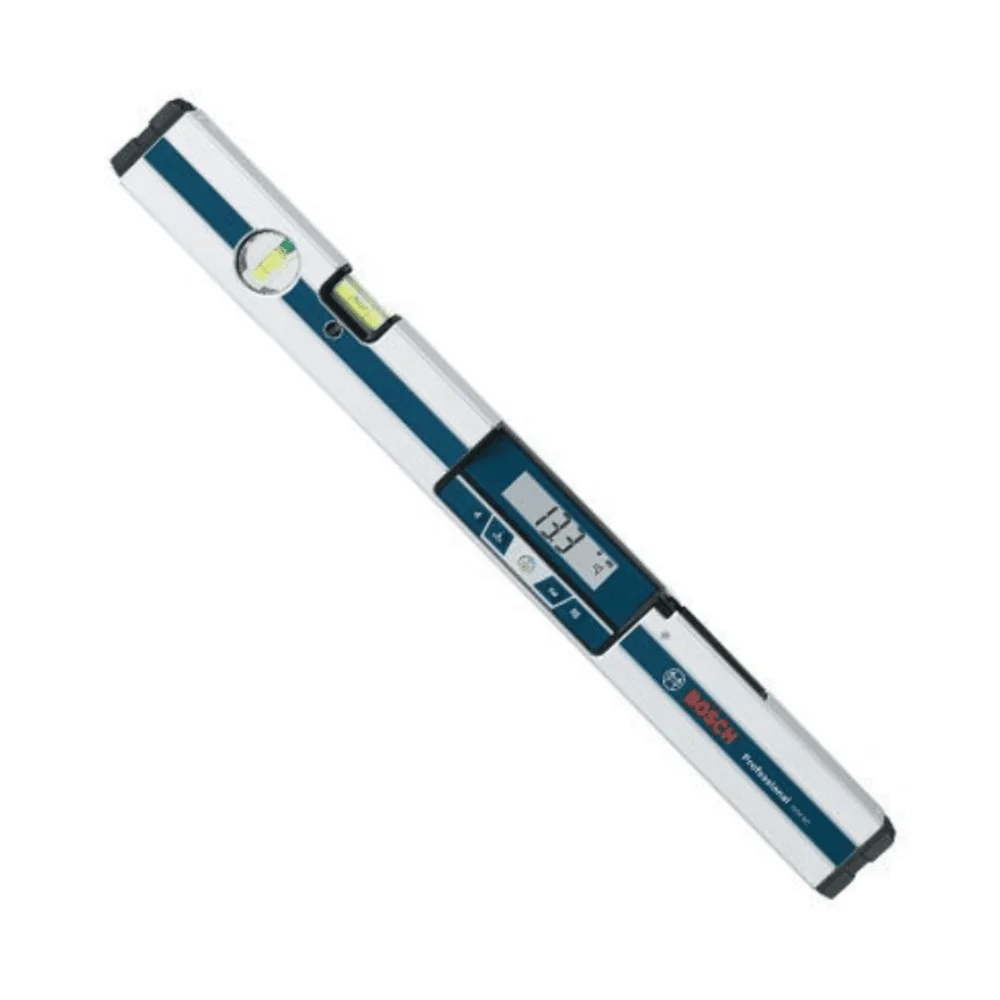

Thước đo độ nghiêng Bosch GIM 60

Bosch GIM 60 là thiết bị đo góc điện tử cao cấp thuộc phân khúc thi công chuyên nghiệp. Với chiều dài 60 cm, sản phẩm không chỉ đo độ nghiêng mà còn hỗ trợ kiểm tra độ phẳng và độ thẳng đứng trên bề mặt dài như dầm, khung cửa hoặc bệ máy.

GIM 60 có dải đo 0–360°, độ chính xác lên đến ±0.1° ở các vị trí chính và màn hình xoay tự động giúp đọc số dễ dàng ở mọi góc nhìn. Tính năng âm báo tại các mốc 0° và 90° hỗ trợ căn chỉnh nhanh, đặc biệt hữu ích trong lắp đặt kết cấu và cơ điện công trình.

Sự kết hợp giữa độ bền chuẩn công trường, độ chính xác cao và thương hiệu Đức uy tín giúp Bosch GIM 60 trở thành lựa chọn đáng tin cậy cho nhà thầu, kỹ sư lắp đặt và đội bảo trì chuyên nghiệp.

Mẹo đo giúp tăng độ chính xác

Trong thực tế sử dụng, độ chính xác không chỉ phụ thuộc vào thông số kỹ thuật của thiết bị mà còn nằm ở cách người dùng thao tác và bảo quản. Chỉ cần chú ý một vài nguyên tắc nhỏ dưới đây, bạn có thể cải thiện đáng kể độ tin cậy của kết quả đo.

• Làm sạch bề mặt tiếp xúc trước khi đo: Bụi bẩn, dầu mỡ hoặc gờ kim loại nhỏ có thể tạo sai số đáng kể. Hãy đảm bảo mặt đáy thiết bị và bề mặt cần đo phẳng, sạch và tiếp xúc hoàn toàn.
• Tránh đo ngay khi thay đổi môi trường nhiệt độ đột ngột: Khi vừa di chuyển thiết bị từ phòng lạnh ra ngoài trời nóng (hoặc ngược lại), cảm biến cần thời gian ổn định. Nên chờ vài phút trước khi tiến hành đo.
• Thực hiện thao tác zero định kỳ: Đặt thiết bị trên mặt phẳng chuẩn và hiệu chỉnh về 0° trước mỗi ca làm việc. Việc này giúp loại bỏ sai lệch tích lũy trong quá trình sử dụng.
• Đo nhiều lần và lấy giá trị trung bình: Không nên dựa vào một lần đo duy nhất. Thực hiện 2–3 lần đo tại cùng vị trí và lấy giá trị trung bình sẽ tăng độ tin cậy.
• Bảo quản trong hộp chống sốc: Cảm biến đo nghiêng khá nhạy với va đập. Việc cất giữ trong hộp chuyên dụng giúp duy trì độ ổn định lâu dài và hạn chế trôi sai số.

Những sai lầm phổ biến khi sử dụng máy đo ánh sáng và cách khắc phục

Dù thiết bị có độ chính xác cao đến đâu, kết quả đo vẫn có thể sai lệch nếu thao tác không đúng cách. Dưới đây là những lỗi thường gặp trong quá trình sử dụng thiết bị đo góc nghiêng và hướng xử lý để đảm bảo số liệu luôn đáng tin cậy.

Không hiệu chuẩn trước khi đo

Nhiều người dùng bỏ qua bước zero ban đầu vì cho rằng thiết bị đã được cài đặt sẵn từ nhà sản xuất. Tuy nhiên, sau thời gian sử dụng hoặc va chạm nhẹ, cảm biến có thể xuất hiện sai lệch nhỏ. Nếu không hiệu chuẩn lại, toàn bộ kết quả đo trong ca làm việc đó sẽ bị lệch theo một giá trị cố định.

Cách khắc phục: Trước mỗi ca làm việc, đặt thiết bị trên một bề mặt phẳng chuẩn và thực hiện thao tác đưa về mốc 0°. Việc này chỉ mất vài giây nhưng giúp loại bỏ sai số tích lũy và đảm bảo độ chính xác ổn định.

Đặt thiết bị trên bề mặt không sạch hoặc cong vênh

Bụi kim loại, lớp sơn gồ ghề hoặc một điểm lồi nhỏ trên bề mặt tiếp xúc cũng có thể làm thay đổi góc đo thực tế. Sai lệch tuy nhỏ nhưng đủ ảnh hưởng đến quá trình căn chỉnh trục, khung hoặc bệ máy.

Cách khắc phục: Trước khi đo, cần lau sạch bề mặt và kiểm tra độ phẳng tại vị trí đặt thiết bị. Nếu cần, nên chọn điểm đo khác ổn định hơn để đảm bảo tiếp xúc hoàn toàn giữa đáy máy và vật thể.

Đọc kết quả khi giá trị chưa ổn định

Trong quá trình đo, chỉ một rung động nhẹ từ tay người dùng hoặc môi trường xung quanh cũng khiến giá trị hiển thị dao động liên tục. Nếu ghi nhận kết quả khi màn hình chưa ổn định, số liệu có thể không phản ánh đúng thực tế.

Cách khắc phục: Sau khi đặt thiết bị vào vị trí, giữ cố định trong vài giây và chỉ đọc kết quả khi thông số đã ổn định hoàn toàn. Với các ứng dụng quan trọng, nên đo lặp lại 2–3 lần để đối chiếu.

Sử dụng ngoài dải nhiệt độ cho phép

Cảm biến điện tử trong thiết bị đo nghiêng khá nhạy với điều kiện môi trường. Việc sử dụng trong môi trường quá nóng hoặc quá lạnh có thể làm thay đổi đặc tính cảm biến, gây sai số hoặc giảm tuổi thọ thiết bị.

Cách khắc phục: Luôn tuân thủ dải nhiệt độ vận hành do nhà sản xuất khuyến nghị. Nếu vừa di chuyển thiết bị từ môi trường nhiệt độ khác biệt lớn, hãy chờ thiết bị ổn định nhiệt trước khi tiến hành đo.

FAQ – Câu hỏi thường gặp

1. Thiết bị đo độ nghiêng có thể thay thế thước thủy truyền thống không?

Có. Thiết bị đo góc nghiêng điện tử không chỉ thay thế được thước thủy mà còn cho kết quả định lượng chính xác dưới dạng số (° hoặc %). Điều này đặc biệt quan trọng khi cần ghi chép, lập biên bản nghiệm thu hoặc so sánh sai lệch giữa các lần đo.

2. Nên chọn loại 1 trục hay 2 trục?

Loại 1 trục phù hợp khi chỉ cần kiểm tra độ nghiêng theo một phương cố định. Tuy nhiên, trong các ứng dụng căn chỉnh máy móc, khung thép hoặc kết cấu phức tạp, loại 2 trục sẽ giúp đo đồng thời theo cả phương X và Y, tiết kiệm thời gian và tăng độ chính xác tổng thể.

3. Sai số bao nhiêu là chấp nhận được?

Mức sai số phụ thuộc vào yêu cầu kỹ thuật của từng ngành. Với bảo trì cơ khí chính xác hoặc lắp đặt thiết bị công nghiệp, nên ưu tiên độ chính xác ±0.1° hoặc tốt hơn. Trong xây dựng dân dụng, mức ±0.2° có thể đã đáp ứng đủ nhu cầu.

4. Bao lâu nên hiệu chuẩn lại thiết bị?

Thông thường nên hiệu chuẩn định kỳ 6–12 tháng/lần. Với môi trường làm việc khắc nghiệt hoặc yêu cầu kiểm định nghiêm ngặt, doanh nghiệp có thể rút ngắn chu kỳ để đảm bảo dữ liệu đo luôn tin cậy.
