Máy toàn đạc điện tử – Thiết bị đo trắc địa chính xác cho khảo sát và thi công

Trong các dự án khảo sát địa hình và thi công xây dựng hiện đại, máy toàn đạc điện tử đóng vai trò quan trọng trong việc đo đạc góc, khoảng cách và xác định tọa độ với độ chính xác cao. Thiết bị này giúp kỹ sư trắc địa rút ngắn thời gian đo, giảm sai số và nâng cao hiệu quả làm việc trên công trường. Trong bài viết dưới đây, Thương Tín sẽ giúp bạn hiểu rõ hơn về nguyên lý hoạt động, ứng dụng thực tế cũng như cách lựa chọn máy toàn đạc phù hợp với nhu cầu khảo sát và thi công.

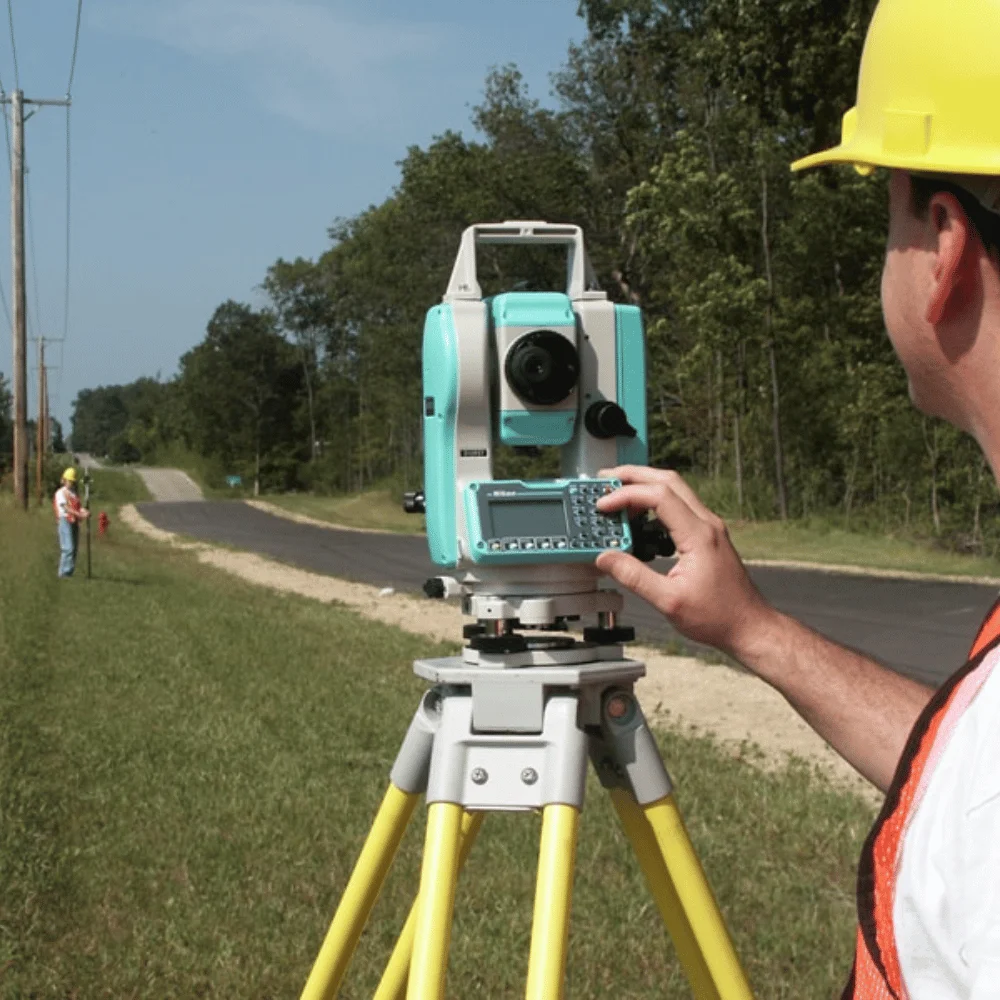

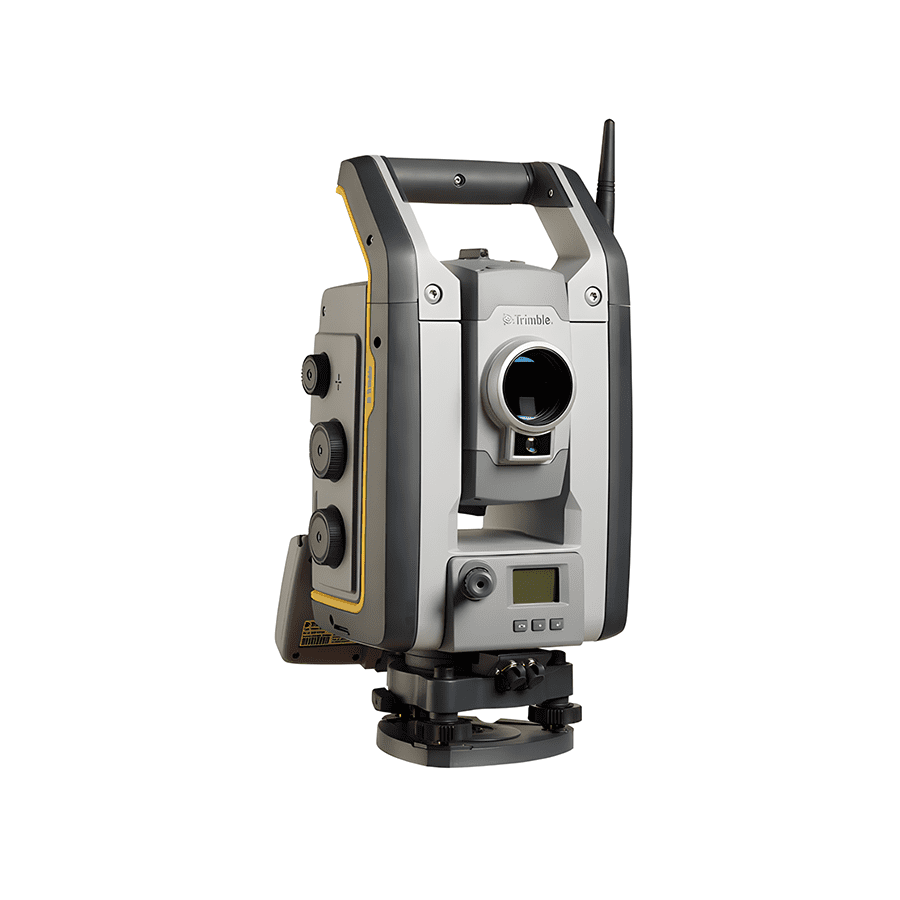

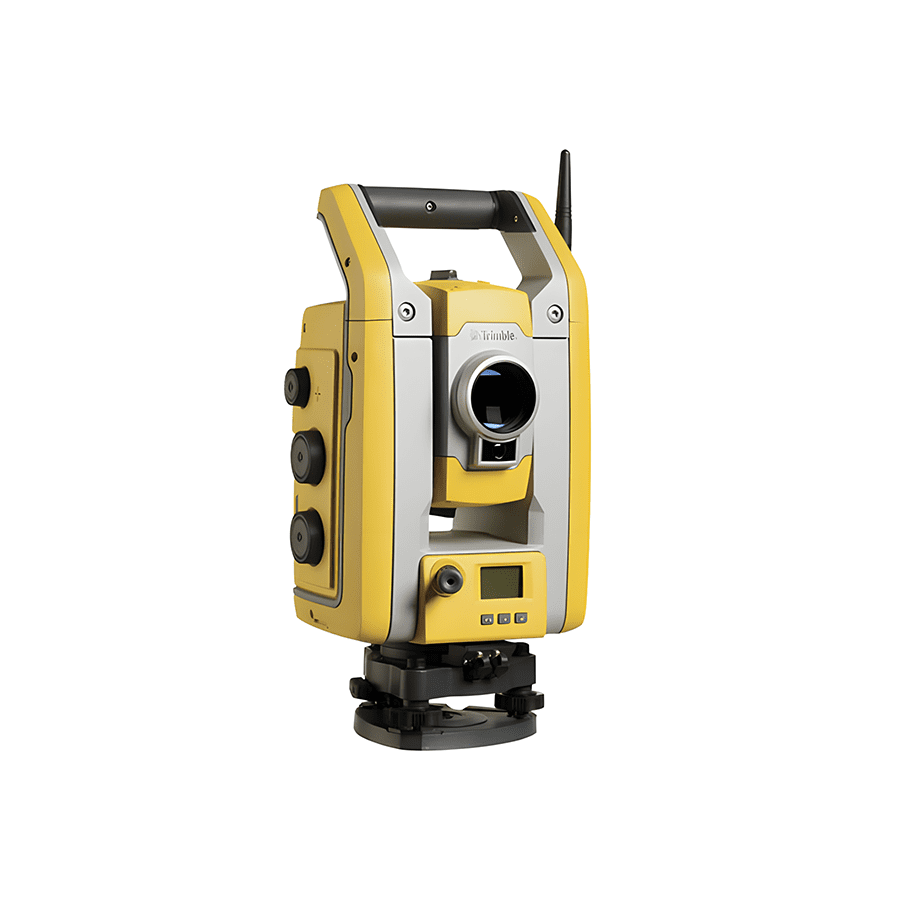

Giới thiệu chung về máy toàn đạc điện tử

Máy toàn đạc điện tử là thiết bị đo trắc địa tích hợp nhiều chức năng trong một hệ thống duy nhất, cho phép đo góc ngang, góc đứng, khoảng cách và tính toán tọa độ của các điểm trong không gian. Thiết bị này được sử dụng rộng rãi trong khảo sát địa hình, bố trí công trình, đo vẽ bản đồ và kiểm tra kết cấu với độ chính xác cao.

Cấu tạo của thiết bị thường bao gồm ống kính quang học, bộ đo khoảng cách điện tử (EDM), hệ thống cảm biến đo góc, màn hình hiển thị và bộ xử lý dữ liệu. Khi vận hành, máy phát tín hiệu laser hoặc tia hồng ngoại đến gương phản xạ, sau đó tính toán khoảng cách dựa trên thời gian tín hiệu quay trở lại. Đồng thời, cảm biến góc ghi nhận góc ngang và góc đứng để xác định vị trí chính xác của điểm đo.

Nhờ tích hợp nhiều chức năng trong một thiết bị duy nhất, máy giúp kỹ sư trắc địa rút ngắn thời gian đo đạc, giảm sai số và nâng cao hiệu quả trong quá trình khảo sát cũng như thi công công trình.

Vì sao cần có máy toàn đạc điện tử

Trong các dự án xây dựng và khảo sát địa hình, việc xác định chính xác vị trí và cao độ của các điểm là yếu tố quyết định đến chất lượng công trình. Các phương pháp đo thủ công hoặc sử dụng nhiều thiết bị rời rạc thường mất nhiều thời gian và dễ xảy ra sai số.

Máy toàn đạc điện tử giúp thực hiện nhiều phép đo trong cùng một lần thiết lập, từ đo góc, đo khoảng cách cho đến tính toán tọa độ. Điều này giúp tiết kiệm đáng kể thời gian khảo sát, đồng thời giảm phụ thuộc vào các phép tính thủ công.

Ngoài ra, thiết bị còn hỗ trợ lưu trữ dữ liệu và kết nối với phần mềm xử lý trắc địa. Nhờ đó, kỹ sư có thể quản lý dữ liệu đo đạc dễ dàng, nâng cao độ chính xác và đảm bảo tiến độ cho các dự án xây dựng, giao thông hoặc hạ tầng.

Khi sử dụng thiết bị đo không đạt chuẩn gây ra hậu quả gì?

Trong công tác trắc địa, sai số dù rất nhỏ cũng có thể dẫn đến những hậu quả nghiêm trọng trong thi công và vận hành công trình.

Nếu thiết bị đo không đạt chuẩn hoặc bị sai lệch hiệu chuẩn, các điểm mốc và tọa độ có thể bị lệch so với thiết kế ban đầu. Điều này khiến việc bố trí móng, cột hoặc kết cấu công trình không đúng vị trí, ảnh hưởng trực tiếp đến độ an toàn và tuổi thọ công trình.

Ngoài ra, sai số trong dữ liệu khảo sát có thể khiến quá trình thi công phải điều chỉnh nhiều lần. Điều này làm tăng chi phí, kéo dài tiến độ dự án và gây khó khăn trong việc nghiệm thu kỹ thuật.

Vì vậy, việc sử dụng thiết bị đo trắc địa chính xác và được hiệu chuẩn đúng tiêu chuẩn là yếu tố quan trọng giúp đảm bảo chất lượng và độ an toàn cho mọi dự án.

Hướng dẫn sử dụng máy toàn đạc điện tử

Để đảm bảo kết quả đo chính xác và ổn định, việc vận hành thiết bị cần tuân theo các bước cơ bản sau:

Bước 1: Lắp đặt và cân bằng thiết bị

Đặt máy lên chân máy tại vị trí điểm mốc đã xác định. Sau đó điều chỉnh chân máy và sử dụng bọt thủy để cân bằng thiết bị.

Bước 2: Khởi động và thiết lập thông số đo

Bật nguồn thiết bị và thiết lập các thông số cần thiết như đơn vị đo, hệ tọa độ hoặc chế độ đo khoảng cách.

Bước 3: Ngắm mục tiêu và đo khoảng cách

Sử dụng ống kính để ngắm chính xác vào gương phản xạ hoặc điểm mục tiêu. Tiến hành đo khoảng cách và góc để thiết bị tự động tính toán dữ liệu.

Bước 4: Lưu và kiểm tra dữ liệu

Sau khi hoàn tất phép đo, lưu dữ liệu vào bộ nhớ và kiểm tra lại thông số để đảm bảo không có sai sót trước khi chuyển sang điểm đo tiếp theo.

Ứng dụng thực tế của máy toàn đạc điện tử

Thiết bị này đóng vai trò quan trọng trong nhiều lĩnh vực liên quan đến khảo sát và xây dựng công trình.

Khảo sát địa hình và lập bản đồ

Trong công tác khảo sát địa hình, thiết bị giúp xác định tọa độ và cao độ của các điểm trên bề mặt đất. Dữ liệu này được sử dụng để xây dựng bản đồ địa hình phục vụ cho quy hoạch và thiết kế công trình.

Nhờ độ chính xác cao, kỹ sư có thể thu thập dữ liệu địa hình nhanh chóng và giảm thiểu sai số trong quá trình lập bản đồ.

Bố trí và thi công công trình

Trong xây dựng, thiết bị giúp xác định chính xác vị trí móng, cột và các kết cấu quan trọng theo bản vẽ thiết kế.

Việc bố trí chính xác các điểm thi công giúp đảm bảo công trình được xây dựng đúng vị trí, đúng kích thước và giảm thiểu rủi ro trong quá trình thi công.

Kiểm tra biến dạng công trình

Trong quá trình vận hành các công trình lớn như cầu, đập hoặc tòa nhà cao tầng, thiết bị được sử dụng để theo dõi sự dịch chuyển hoặc biến dạng của kết cấu.

Thông qua các phép đo định kỳ, kỹ sư có thể phát hiện sớm những thay đổi bất thường và đưa ra phương án xử lý kịp thời.

Cách chọn máy toàn đạc điện tử phù hợp

Khi lựa chọn thiết bị trắc địa, người dùng cần cân nhắc một số tiêu chí quan trọng:

• Độ chính xác đo góc và khoảng cách: phù hợp với yêu cầu kỹ thuật của dự án.
• Phạm vi đo: đáp ứng khoảng cách cần khảo sát trong thực tế.
• Khả năng lưu trữ và truyền dữ liệu: hỗ trợ kết nối với phần mềm xử lý trắc địa.
• Độ bền và khả năng chống bụi, chống nước: đảm bảo hoạt động ổn định trong môi trường công trường.
• Thời lượng pin: đủ dài để đáp ứng nhu cầu đo đạc liên tục trong ngày.

Các thương hiệu phổ biến về máy toàn đạc điện tử

Trên thị trường thiết bị trắc địa hiện nay, nhiều thương hiệu quốc tế đã khẳng định uy tín nhờ độ chính xác cao, công nghệ hiện đại và độ bền ổn định trong môi trường công trường. Dưới đây là một số thương hiệu máy toàn đạc điện tử được các kỹ sư và đơn vị khảo sát tin dùng:

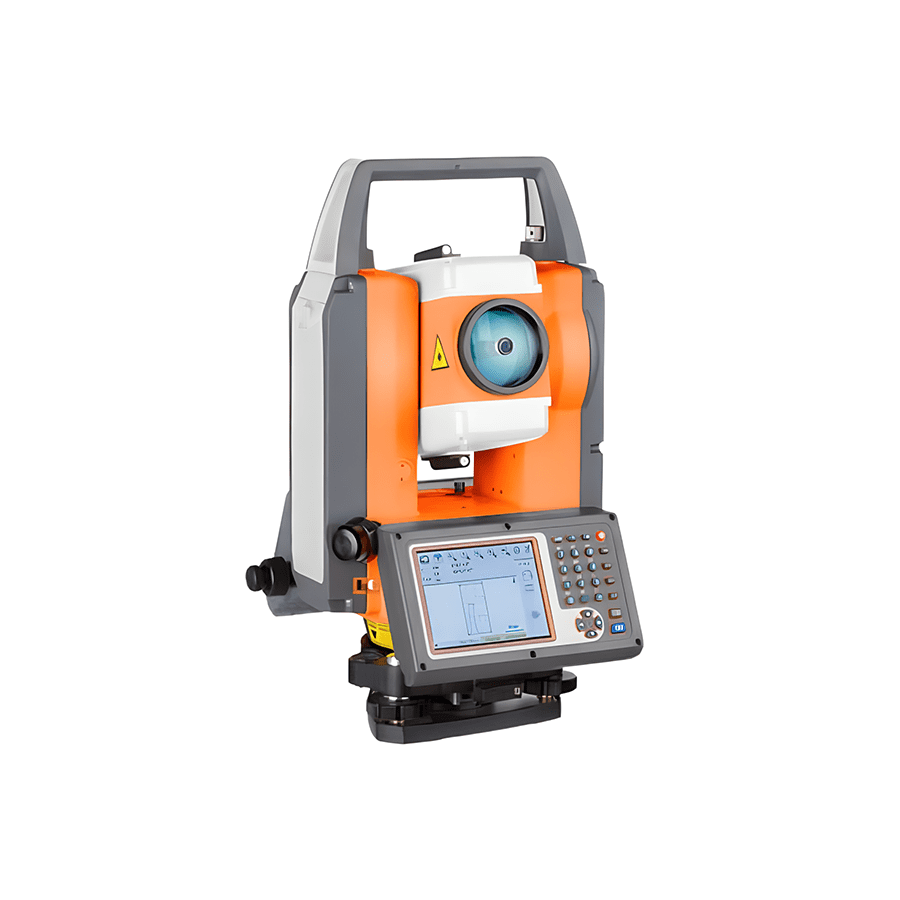

• GEO-Fennel – Thương hiệu thiết bị đo lường đến từ Đức, nổi tiếng với các dòng máy trắc địa và thiết bị laser có độ bền cao, dễ sử dụng và phù hợp với nhiều công trình xây dựng vừa và nhỏ.

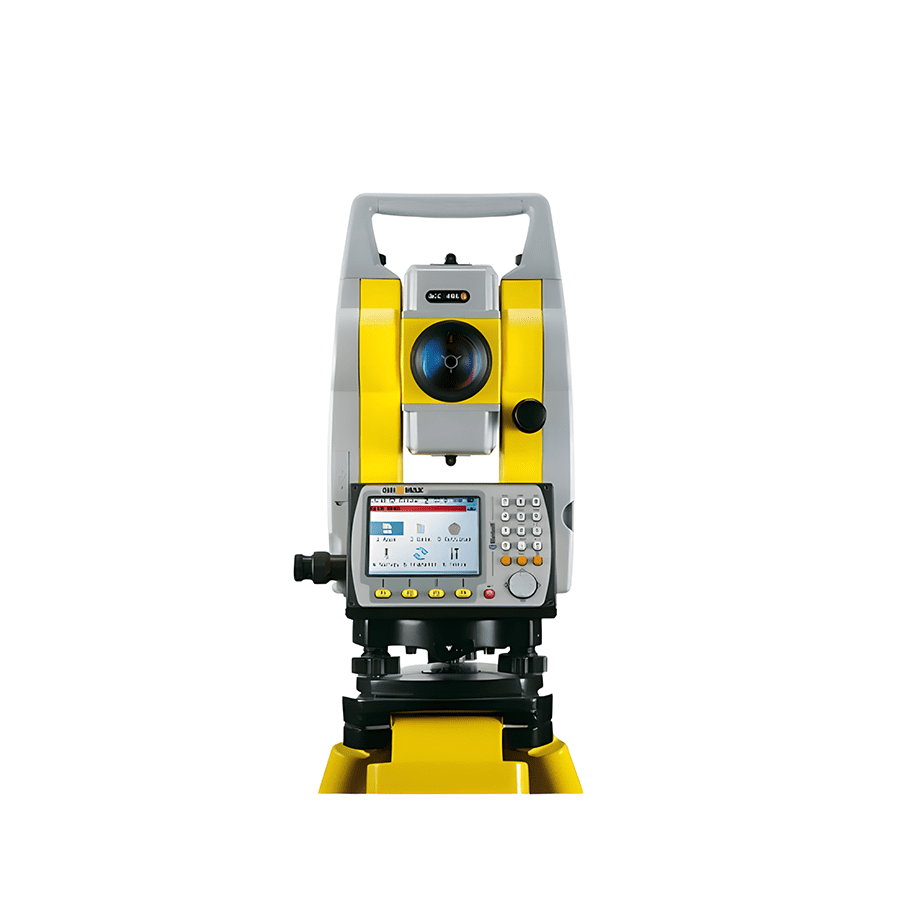

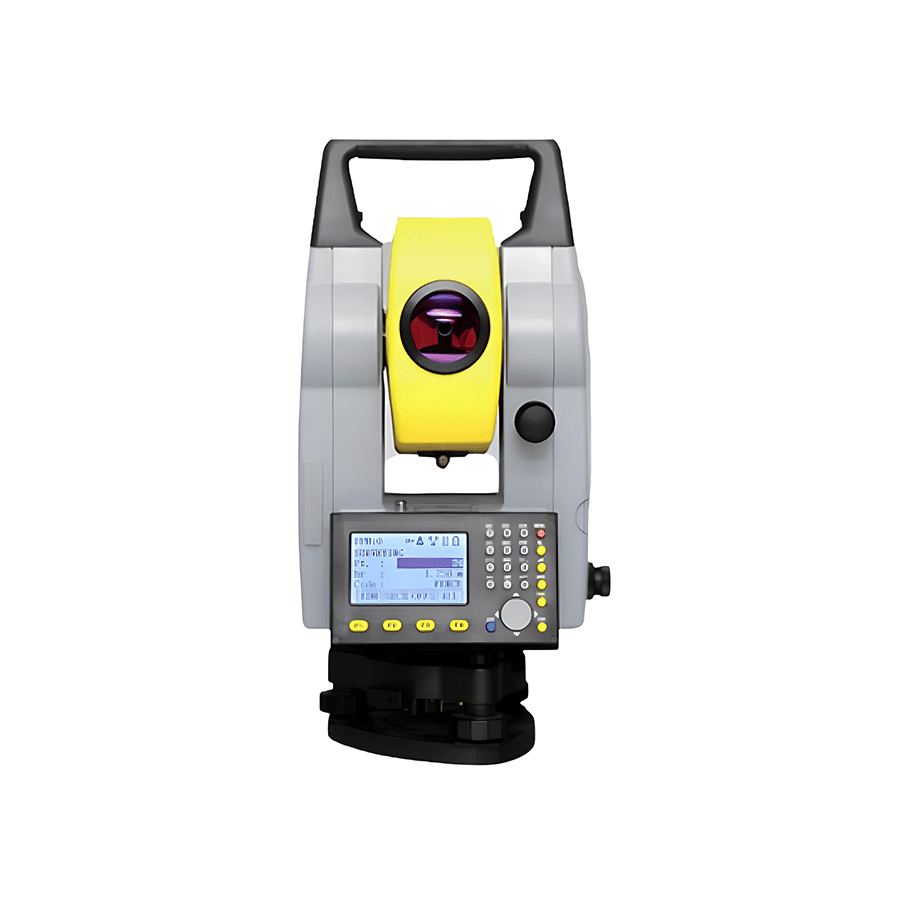

• GeoMax – Nhà sản xuất thiết bị trắc địa thuộc tập đoàn Hexagon, cung cấp nhiều dòng máy toàn đạc và thiết bị khảo sát hiện đại với mức giá cạnh tranh, đáp ứng tốt nhu cầu khảo sát và thi công thực tế.

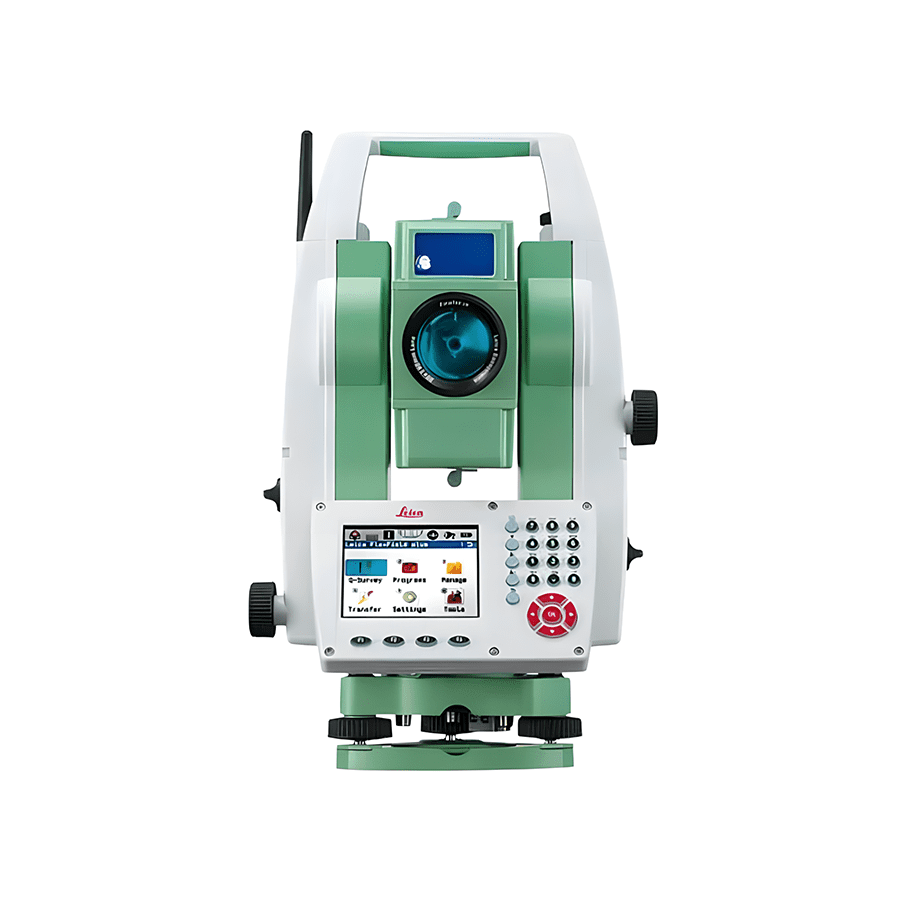

• Leica Geosystems – Một trong những thương hiệu hàng đầu thế giới về công nghệ đo lường và trắc địa. Các dòng máy toàn đạc của hãng nổi bật nhờ độ chính xác rất cao, khả năng xử lý dữ liệu mạnh mẽ và được sử dụng rộng rãi trong các dự án quy mô lớn.

Một số dòng máy toàn đạc điện tử phổ biến đang được ưa chuộng

Trong số rất nhiều thiết bị trắc địa trên thị trường, một số model máy toàn đạc điện tử đã được các kỹ sư khảo sát và thi công công trình đánh giá cao nhờ độ ổn định, khả năng đo chính xác và vận hành đơn giản. Dưới đây là ba dòng thiết bị tiêu biểu đang được nhiều đơn vị sử dụng trong thực tế:

Geomax SPS730

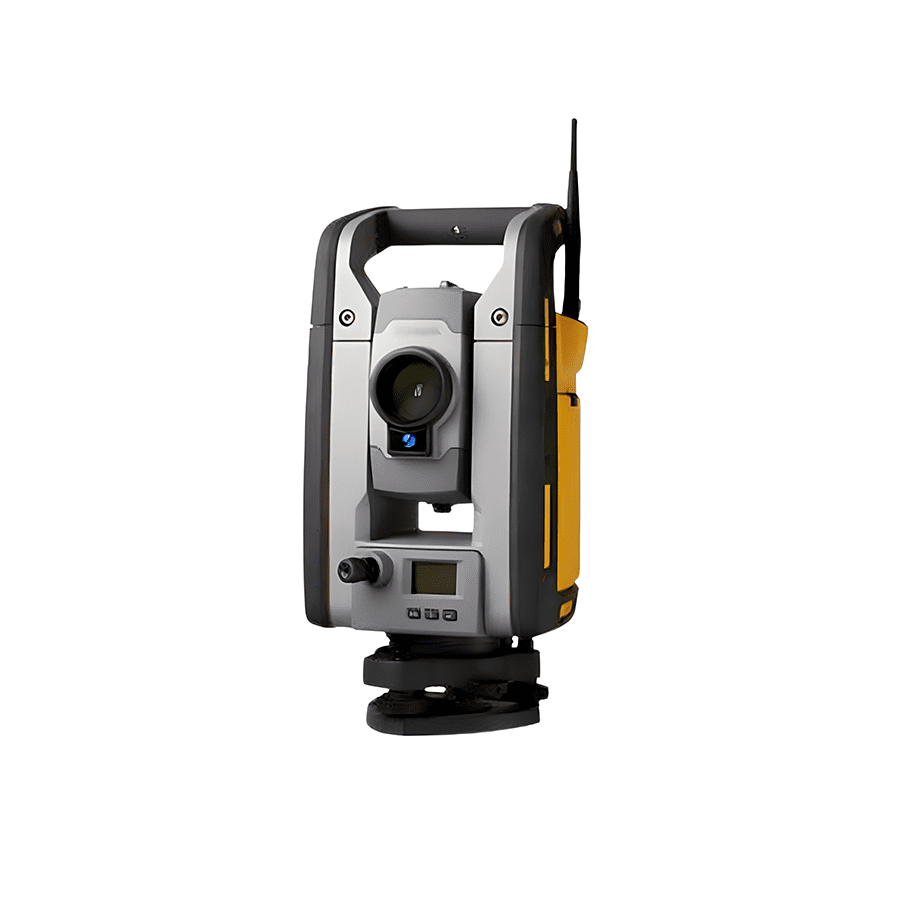

GeoMax SPS730 là dòng máy toàn đạc điện tử được thiết kế dành cho các công việc khảo sát địa hình và bố trí công trình với độ chính xác cao. Thiết bị sở hữu ống kính phóng đại 30X, giúp người dùng ngắm mục tiêu rõ ràng ngay cả trong điều kiện khoảng cách xa hoặc môi trường ánh sáng phức tạp.

Một trong những điểm nổi bật của model này là độ chính xác đo cạnh ±2mm + 2ppm, đáp ứng tốt các yêu cầu đo đạc kỹ thuật trong thi công hạ tầng và công trình xây dựng. Máy hỗ trợ đo không gương lên tới khoảng 250m, đo tới gương đơn khoảng 3.000m, đồng thời trang bị dọi tâm laser giúp định vị chính xác ngay cả khi làm việc vào buổi tối.

Ngoài ra, thiết bị còn được tích hợp hai màn hình LCD và bàn phím đầy đủ, cho phép nhập dữ liệu trực tiếp và thao tác nhanh trên công trường. Bộ nhớ lớn khoảng 64MB giúp lưu trữ nhiều điểm đo, thuận tiện cho việc xử lý dữ liệu khảo sát sau khi hoàn thành công việc.

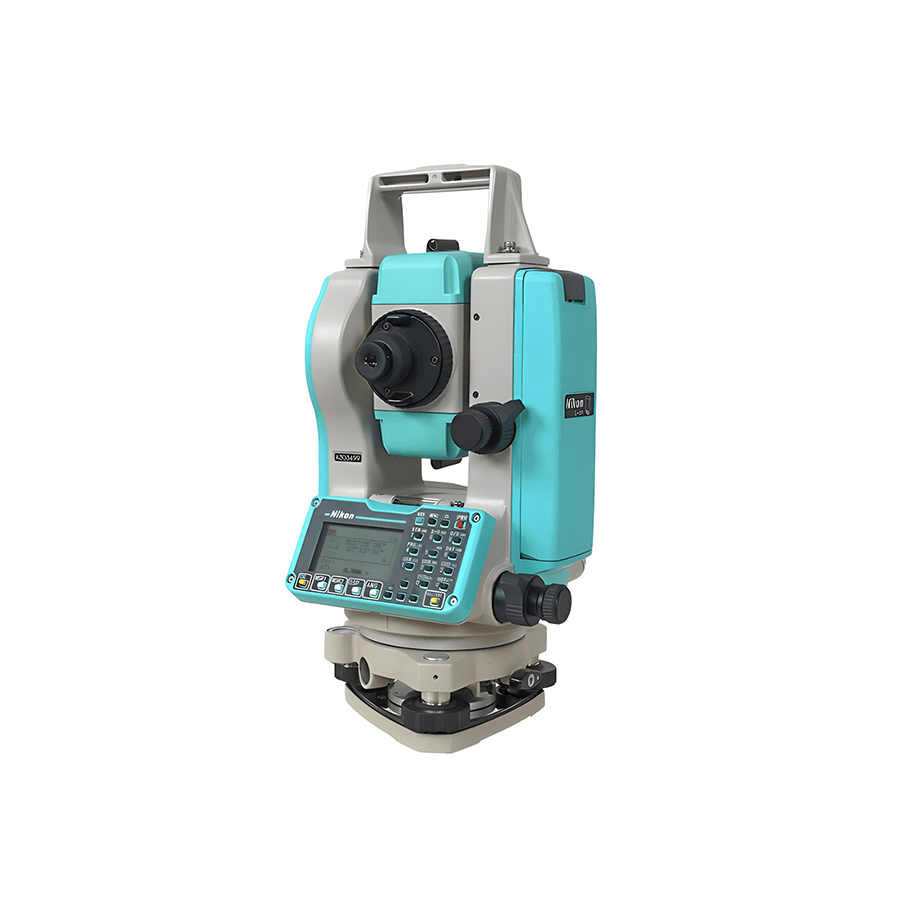

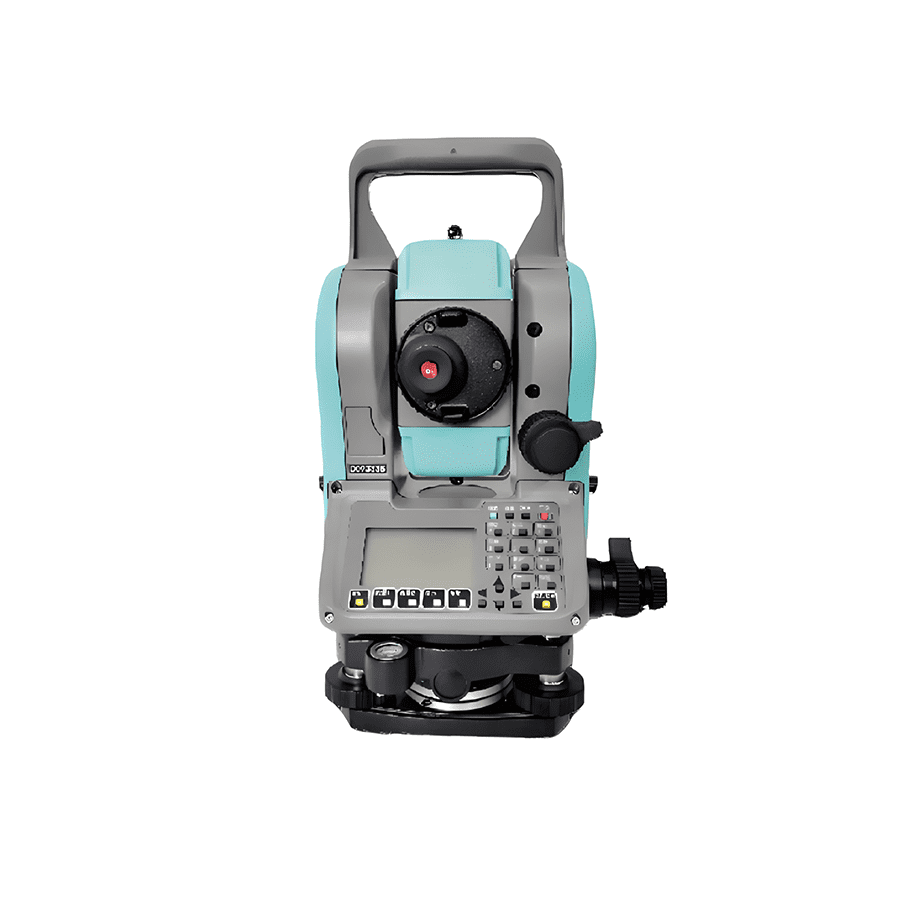

Nikon DTM-322+

Nikon DTM-322+ là dòng máy toàn đạc được nhiều kỹ sư trắc địa lựa chọn nhờ thiết kế gọn nhẹ, dễ thao tác và độ ổn định cao trong quá trình đo đạc thực địa. Thiết bị được trang bị nhiều chương trình đo đạc tích hợp, giúp thực hiện các phép đo khảo sát và bố trí công trình nhanh chóng hơn.

Model này có độ chính xác đo góc khoảng 5″, thời gian đo khoảng cách nhanh khoảng 0,8 giây, giúp tăng tốc độ thu thập dữ liệu trong các dự án khảo sát lớn. Bộ nhớ trong có thể lưu khoảng 10.000 điểm đo, đồng thời hỗ trợ truyền dữ liệu qua cổng Serial RS-232 để xuất số liệu sang máy tính hoặc phần mềm trắc địa.

Một ưu điểm đáng chú ý khác là thiết bị sử dụng hệ thống pin rời dạng AA, giúp người dùng dễ dàng thay thế pin ngay tại công trường mà không cần sạc lâu. Nhờ sự tiện lợi và độ bền cao, dòng máy này thường được sử dụng rộng rãi trong khảo sát địa hình, đo đạc công trình và đào tạo trắc địa.

Topcon GTS‑105N

Topcon GTS-105N là một trong những dòng máy toàn đạc nổi bật của Topcon – thương hiệu trắc địa Nhật Bản được sử dụng phổ biến trong nhiều dự án xây dựng tại Việt Nam. Thiết bị được thiết kế chắc chắn, phù hợp với môi trường làm việc khắc nghiệt trên công trường.

Model này có độ chính xác đo góc khoảng 5″, hỗ trợ đo khoảng cách tới gương ở phạm vi hàng kilomet, đáp ứng tốt các nhiệm vụ khảo sát địa hình và bố trí công trình. Hệ thống quang học chất lượng cao giúp ngắm mục tiêu rõ nét, từ đó nâng cao độ chính xác của các phép đo trong thực tế.

Bên cạnh đó, GTS-105N còn được đánh giá cao nhờ giao diện vận hành đơn giản và độ bền ổn định qua nhiều năm sử dụng. Nhờ vậy, thiết bị này vẫn là lựa chọn đáng tin cậy cho các đội khảo sát, kỹ sư trắc địa và đơn vị thi công cần một hệ thống đo đạc bền bỉ, chính xác và dễ sử dụng.

Mẹo đo giúp tăng độ chính xác khi sử dụng máy toàn đạc

Để đảm bảo kết quả đo ổn định và giảm sai số trong quá trình làm việc, người dùng nên áp dụng một số mẹo sau:

• Luôn kiểm tra và cân bằng thiết bị trước khi đo.
• Đặt gương phản xạ đúng vị trí và đảm bảo không bị che khuất.
• Thực hiện phép đo lặp lại tại một số điểm quan trọng để kiểm tra sai số.
• Tránh đo trong điều kiện thời tiết quá nóng hoặc có nhiều nhiễu khí quyển.

Những sai lầm phổ biến khi sử dụng máy toàn đạc điện tử và cách khắc phục

Trong quá trình khảo sát và thi công công trình, máy toàn đạc điện tử là thiết bị đòi hỏi độ chính xác rất cao. Tuy nhiên, chỉ cần một vài thao tác sai hoặc thiếu bước kiểm tra cũng có thể khiến kết quả đo bị sai lệch đáng kể. Dưới đây là những lỗi phổ biến mà người dùng thường gặp khi vận hành thiết bị cùng với cách khắc phục hiệu quả.

Không cân bằng thiết bị trước khi đo

Một sai lầm khá phổ biến là người dùng vội vàng tiến hành đo đạc mà chưa cân bằng thiết bị đúng cách. Khi thân máy bị nghiêng so với mặt phẳng chuẩn, các giá trị đo góc ngang, góc đứng và khoảng cách có thể bị sai lệch, đặc biệt khi đo ở khoảng cách xa. Điều này có thể dẫn đến sai số trong việc xác định tọa độ hoặc bố trí điểm thi công.

Để khắc phục tình trạng này, cần luôn kiểm tra bọt thủy trước khi bắt đầu phép đo. Hãy điều chỉnh các chân máy sao cho bọt thủy nằm đúng tâm, sau đó kiểm tra lại bằng chức năng cân bằng điện tử (nếu có). Thao tác này tuy đơn giản nhưng đóng vai trò rất quan trọng trong việc đảm bảo độ chính xác của toàn bộ quá trình đo.

Đặt gương phản xạ không đúng vị trí

Gương phản xạ là thành phần quan trọng giúp thiết bị xác định khoảng cách chính xác. Tuy nhiên, nhiều người dùng đặt gương lệch khỏi điểm mốc cần đo hoặc không giữ gương thẳng đứng, khiến tia đo không phản hồi đúng vị trí. Kết quả là khoảng cách đo được có thể sai lệch so với thực tế.

Cách khắc phục là sử dụng giá gương chuyên dụng để cố định vị trí gương phản xạ. Đồng thời, cần kiểm tra độ thẳng đứng của sào gương và đảm bảo gương được đặt đúng tại điểm cần khảo sát. Việc kiểm tra lại vị trí gương trước mỗi phép đo sẽ giúp hạn chế sai số và tăng độ tin cậy của dữ liệu.

Không kiểm tra hiệu chuẩn định kỳ

Sau một thời gian sử dụng, các cảm biến đo góc và hệ thống đo khoảng cách của thiết bị có thể bị sai lệch do tác động của môi trường, va chạm hoặc quá trình vận chuyển. Nếu thiết bị không được kiểm tra định kỳ, sai số nhỏ ban đầu có thể tích lũy và ảnh hưởng đến toàn bộ dữ liệu khảo sát.

Để đảm bảo độ chính xác lâu dài, người dùng nên thực hiện kiểm tra và hiệu chuẩn thiết bị theo khuyến nghị của nhà sản xuất, thường từ 6 đến 12 tháng một lần. Ngoài ra, trước khi bắt đầu các dự án quan trọng, việc kiểm tra nhanh độ chính xác của thiết bị cũng là bước cần thiết để tránh những sai sót không đáng có.

FAQ – Câu hỏi thường gặp

1. Máy toàn đạc điện tử có thể đo khoảng cách tối đa bao nhiêu?

Tùy từng model, thiết bị có thể đo khoảng cách từ vài trăm mét đến vài kilomet khi sử dụng gương phản xạ.

2. Thiết bị có thể đo mà không cần gương phản xạ không?

Một số dòng máy hiện đại hỗ trợ chế độ đo không gương, phù hợp cho các vị trí khó tiếp cận.

3. Bao lâu nên hiệu chuẩn thiết bị một lần?

Thông thường nên kiểm tra và hiệu chuẩn định kỳ từ 6–12 tháng để đảm bảo độ chính xác.

4. Máy toàn đạc có thể kết nối với phần mềm trắc địa không?

Hầu hết các thiết bị hiện nay đều hỗ trợ truyền dữ liệu sang máy tính hoặc phần mềm xử lý bản đồ.
