Thiết bị xây dựng – Giải pháp đo đạc, thi công chính xác và hiệu quả

Tổng quan giới thiệu

Khái niệm

Thiết bị xây dựng là tập hợp các dụng cụ và máy móc chuyên dụng được sử dụng trong quá trình khảo sát, đo đạc, căn chỉnh và kiểm tra độ chính xác của công trình. Đây là nhóm thiết bị quan trọng không thể thiếu trong mọi giai đoạn thi công – từ chuẩn bị mặt bằng, định vị trục công trình, dựng kết cấu cho đến hoàn thiện chi tiết.

Những thiết bị này bao gồm:

• Máy cân bằng laser – dùng để xác định và chiếu các đường thẳng, mặt phẳng chuẩn phục vụ lắp đặt, thi công.
• Máy thủy bình và máy kinh vĩ điện tử – đo độ cao, độ nghiêng và góc trong quá trình định vị và đo đạc.
• Máy toàn đạc điện tử – tích hợp đo góc, khoảng cách, tọa độ, phục vụ khảo sát trắc địa và thi công công trình quy mô lớn.
• Máy dò dây điện, thước thủy điện tử – hỗ trợ kiểm tra hạ tầng kỹ thuật ngầm, căn chỉnh độ thẳng, độ nghiêng trong lắp đặt nội thất, cơ điện.

Với sự phát triển của công nghệ đo lường hiện đại, các thiết bị xây dựng ngày nay được trang bị cảm biến chính xác cao, khả năng kết nối không dây, lưu trữ dữ liệu và truyền thông minh, giúp người dùng thao tác nhanh, hiệu quả và an toàn hơn.

Tầm quan trọng

Trong ngành xây dựng, sai số dù chỉ vài milimet cũng có thể ảnh hưởng trực tiếp đến chất lượng, độ an toàn và tính thẩm mỹ của công trình. Vì vậy, việc sử dụng thiết bị xây dựng chất lượng cao đóng vai trò sống còn trong mọi hoạt động thi công.

Cụ thể:

• Đảm bảo độ chính xác tuyệt đối trong đo đạc và định vị trục, giúp công trình đúng thiết kế ngay từ đầu.
• Tăng năng suất thi công: thay thế thao tác thủ công, rút ngắn thời gian đo, giảm số lượng nhân công cần thiết.
• Tiết kiệm chi phí và hạn chế rủi ro kỹ thuật: giảm sai sót dẫn đến phải sửa chữa hoặc xây lại.
• Đáp ứng tiêu chuẩn an toàn và chất lượng quốc tế, đặc biệt trong các công trình lớn như cầu đường, tòa nhà cao tầng, nhà máy, khu công nghiệp.

Nói cách khác, thiết bị xây dựng chính là “đôi mắt” của kỹ sư và “trái tim” của công trình – giúp người làm xây dựng nhìn thấy, đo được và kiểm soát chính xác từng chi tiết trong không gian ba chiều, đảm bảo mọi hạng mục được thực hiện theo đúng yêu cầu kỹ thuật, thẩm mỹ và tiến độ.

Vai trò của thiết bị xây dựng

Trong đời sống

Trong các công trình dân dụng như nhà ở, cửa hàng, văn phòng hay công trình nội thất, thiết bị xây dựng đóng vai trò như công cụ hỗ trợ giúp người thợ và kỹ sư đảm bảo độ chính xác tuyệt đối trong từng chi tiết thi công.

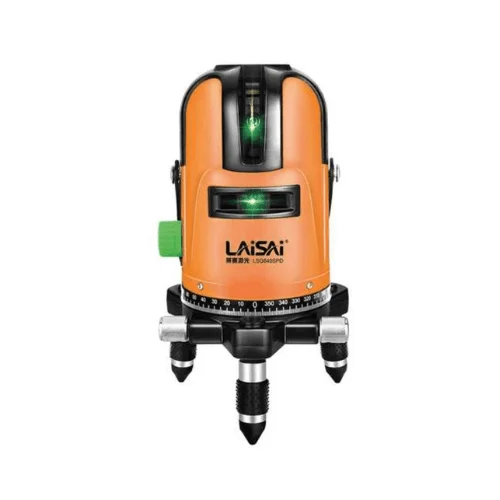

Các thiết bị phổ biến như máy cân bằng laser cho phép người dùng xác định mặt phẳng ngang, dọc và chéo với sai số chỉ vài phần trăm milimet, giúp quá trình lát gạch, lắp đặt trần thạch cao, treo tủ bếp hay lắp cửa sổ trở nên nhanh gọn, chính xác và thẩm mỹ hơn.

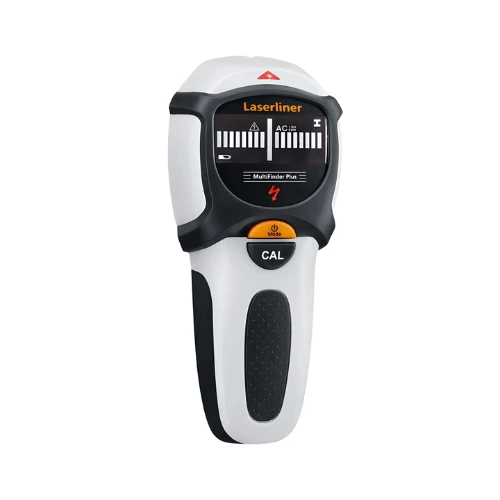

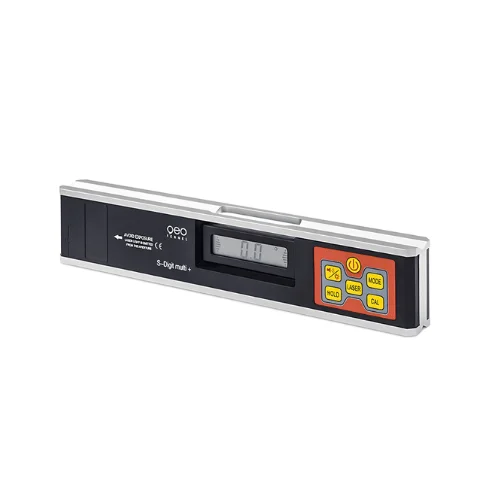

Ngoài ra, máy dò dây điện, thước thủy điện tử cũng là trợ thủ đắc lực trong việc kiểm tra tường, xác định vị trí ống nước, dây dẫn điện âm tường, giúp hạn chế rủi ro khi khoan, đục hay sửa chữa.

Việc ứng dụng các thiết bị này giúp người thi công tiết kiệm thời gian, giảm sai sót, và nâng cao độ bền, tính thẩm mỹ cho công trình. Thay vì dựa hoàn toàn vào kinh nghiệm thủ công, người dùng có thể đo lường khoa học và đạt chuẩn kỹ thuật ngay cả trong các dự án nhỏ.

Trong công nghiệp

Ở quy mô công nghiệp – nơi yêu cầu độ chính xác, tốc độ và khả năng kiểm soát đồng bộ cực cao – thiết bị xây dựng chính là nền tảng đảm bảo an toàn và hiệu quả cho toàn bộ quá trình thi công.

Các thiết bị chuyên dụng như:

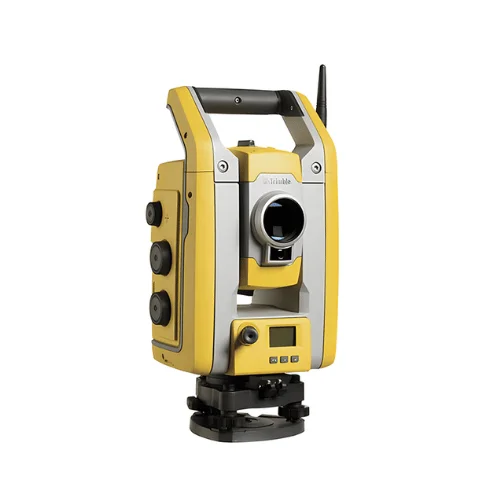

• Máy toàn đạc điện tử: đo góc, khoảng cách, tọa độ không gian 3D với độ chính xác đến từng milimet, phục vụ công tác khảo sát địa hình, đo đạc trắc địa, định vị công trình.

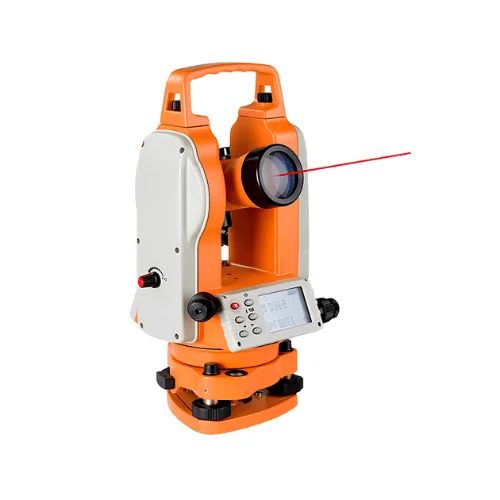

• Máy kinh vĩ điện tử: giúp đo góc phương vị và góc đứng khi dựng trụ, kết cấu thép, cầu đường hoặc nhà cao tầng, đảm bảo công trình thẳng đứng, cân đối theo bản vẽ thiết kế.
• Máy thủy bình tự động: dùng để kiểm tra và hiệu chỉnh cao độ giữa các điểm trên công trình, hỗ trợ quá trình san lấp và kiểm soát độ phẳng mặt bằng.

Nhờ sự hỗ trợ của các thiết bị này, kỹ sư và nhà thầu có thể:

• Giảm tối đa sai số thi công, tránh phải sửa chữa hoặc thi công lại.
• Kiểm soát chất lượng và tiến độ thi công chặt chẽ hơn thông qua dữ liệu đo đạc chính xác, có thể lưu trữ và chia sẻ điện tử.
• Đảm bảo an toàn lao động, nhất là trong các công trình quy mô lớn, yêu cầu độ ổn định và bền vững cao.

Ngày nay, với sự kết hợp giữa công nghệ laser, cảm biến nghiêng tự động, hệ thống GPS và kết nối Bluetooth/WiFi, các thiết bị xây dựng không chỉ giúp đo lường mà còn tích hợp vào quy trình quản lý thi công thông minh, tạo ra chuỗi giá trị khép kín từ khảo sát – thiết kế – thi công – nghiệm thu.

Cấu tạo và nguyên lý hoạt động

Cấu tạo của thiết bị xây dựng

Tùy theo loại thiết bị – từ máy cân bằng laser, máy thủy bình, máy toàn đạc điện tử cho đến máy dò dây điện – mỗi dòng sản phẩm sẽ có cấu trúc riêng. Tuy nhiên, hầu hết các thiết bị xây dựng hiện đại đều bao gồm các thành phần chính sau:

• Bộ phận cảm biến hoặc đầu đo

Đây là phần “trái tim” của thiết bị, đảm nhiệm việc tiếp nhận tín hiệu vật lý như tia laser, ánh sáng phản xạ, sóng siêu âm, điện từ hoặc độ nghiêng. Chất lượng cảm biến quyết định trực tiếp đến độ chính xác và độ ổn định của phép đo.

→ Ví dụ: máy cân bằng laser sử dụng diode laser xanh cho đường chiếu rõ nét hơn trong môi trường sáng mạnh; còn máy toàn đạc điện tử tích hợp cảm biến khoảng cách EDM để đo xa hàng trăm mét với sai số chỉ vài mm.

• Bộ xử lý tín hiệu và mạch điều khiển

Sau khi nhận dữ liệu từ cảm biến, bộ xử lý sẽ phân tích, chuyển đổi tín hiệu tương tự thành dữ liệu số, sau đó hiển thị trên màn hình LCD hoặc màn hình đồ họa. Một số model cao cấp còn có chip vi xử lý DSP hỗ trợ tính toán tọa độ, thể tích, góc nghiêng hoặc lưu trữ nhiều điểm đo.

• Hệ thống cân chỉnh và hiệu chỉnh tự động

Gồm các cơ cấu cơ học và cảm biến nghiêng (compensator) giúp tự động điều chỉnh vị trí cân bằng, đảm bảo thiết bị luôn hoạt động chính xác dù đặt trên mặt phẳng chưa hoàn hảo.

 → Trong máy cân bằng laser, hệ thống bù nghiêng thường có độ chính xác ±3°, tự động khóa khi vượt ngưỡng để tránh sai số.

• Nguồn cấp điện

Hầu hết thiết bị sử dụng pin sạc Li-ion dung lượng cao cho thời gian làm việc liên tục từ 8–20 giờ. Một số thiết bị đơn giản vẫn dùng pin AA thông thường, dễ thay thế tại công trường.

• Vỏ bảo vệ và khung thân máy

Được chế tạo từ hợp kim nhôm hoặc nhựa kỹ thuật cao cấp ABS/PC, đạt chuẩn chống bụi – chống nước IP54 đến IP67, giúp thiết bị hoạt động bền bỉ trong môi trường khắc nghiệt.

Nguyên lý hoạt động

Nguyên lý làm việc của các thiết bị xây dựng dựa trên việc đo và phân tích tín hiệu phản hồi từ môi trường, thông qua một hoặc nhiều công nghệ sau:

1. Nguyên lý quang học – laser:

Ứng dụng trong máy cân bằng laser, máy toàn đạc, máy thủy bình. Tia laser được phát ra, phản xạ lại từ bề mặt đo, thiết bị tính toán thời gian phản hồi hoặc góc lệch để xác định khoảng cách, phương hướng và cao độ.

→ Ưu điểm: độ chính xác cao, đo nhanh, dễ quan sát trực quan.

1. Nguyên lý điện tử – cảm biến nghiêng:

Sử dụng trong các thiết bị đo góc, đo độ nghiêng hoặc cân bằng điện tử. Cảm biến gia tốc hoặc con quay hồi chuyển ghi nhận sự thay đổi vị trí của máy so với phương ngang, sau đó xử lý và hiển thị giá trị độ nghiêng.

→ Ưu điểm: hoạt động ổn định, ít chịu ảnh hưởng bởi điều kiện ánh sáng.

1. Nguyên lý sóng và từ trường:

Ứng dụng trong máy dò dây điện, ống nước hoặc vật liệu kim loại. Thiết bị phát ra sóng điện từ hoặc trường tần số thấp, tín hiệu phản xạ lại từ kim loại hoặc vật dẫn điện sẽ giúp xác định vị trí chính xác của vật thể ngầm.

→ Ưu điểm: phát hiện nhanh, an toàn, tránh rủi ro trong thi công.

Nhờ sự kết hợp giữa cảm biến thế hệ mới, công nghệ xử lý tín hiệu số (DSP), và hệ thống bù nghiêng tự động, các thiết bị xây dựng hiện đại mang lại kết quả đo chính xác, ổn định và đáng tin cậy, ngay cả trong môi trường nhiều bụi, rung hoặc ánh sáng mạnh – điều kiện thường gặp tại công trường xây dựng.

Phân loại thiết bị xây dựng phổ biến hiện nay

Những tiêu chí cần biết khi mua thiết bị xây dựng

Mục đích sử dụng – xác định đúng nhu cầu công việc

Mỗi thiết bị xây dựng phục vụ một nhóm tác vụ riêng:

• Máy cân bằng laser phù hợp thi công nội thất, căn chỉnh trần – sàn – tường.
• Máy toàn đạc điện tử, máy kinh vĩ điện tử, máy thủy bình là lựa chọn bắt buộc cho khảo sát địa hình, đo cao độ, định vị trắc địa trong công trình lớn.
• Máy dò dây điện – vật liệu lại cần thiết cho giai đoạn hoàn thiện, giúp khoan – đục an toàn, tránh hư hỏng hệ thống điện nước âm tường.

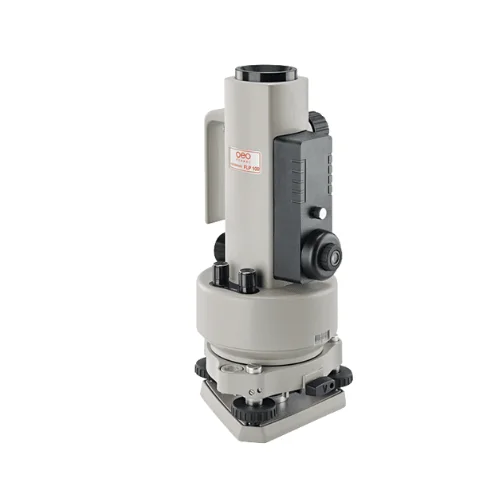

• Thước thủy điện tử và máy thông tầng phục vụ kiểm tra độ nghiêng, độ thẳng đứng trong thi công cơ – điện, lắp đặt thiết bị.

Nếu thường xuyên đo ngoài trời, hãy chọn các dòng máy laser xanh hoặc toàn đạc điện tử có cấp bảo vệ IP54 – IP66, đảm bảo hiển thị tốt trong điều kiện nắng, bụi và ẩm.

Dải đo & độ phân giải

Thiết bị có dải đo rộng và độ phân giải cao cho phép làm việc chính xác trên nhiều quy mô công trình:

• Máy cân bằng laser chuyên nghiệp thường có tầm chiếu 20–50m, độ sai số ±0.2mm/m.
• Máy toàn đạc điện tử có thể đo xa tới 3.000m, độ chính xác góc từ 1”–5”.
• Máy thủy bình quang học đạt độ chính xác cao đến ±1.5mm/km đo đi về. Các thông số này ảnh hưởng trực tiếp đến chất lượng thi công – đặc biệt trong các dự án cầu đường, nhà cao tầng hay kết cấu thép.

Độ chính xác (±% + digits)

Độ chính xác không chỉ thể hiện chất lượng cảm biến mà còn phản ánh khả năng ổn định của máy trong điều kiện thực tế.

• Với máy cân bằng laser: sai số nên trong khoảng ±0.2–0.3mm/m.
• Máy kinh vĩ và toàn đạc điện tử: sai số góc nên đạt 1″–5″, sai số khoảng cách ±(2mm + 2ppm).
• Máy thủy bình: sai số trung bình 1.5–2mm/km là tiêu chuẩn tốt cho thi công hạ tầng.

Tính năng bổ trợ

Các thiết bị hiện đại được trang bị nhiều tính năng giúp kỹ sư thao tác nhanh, giảm sai số:

• Kết nối USB/Bluetooth/Wi-Fi để truyền dữ liệu đo về máy tính hoặc phần mềm CAD.
• Lưu trữ nội bộ và tự động ghi log đo đạc.
• Bù nghiêng điện tử (compensator) đảm bảo cân bằng khi mặt phẳng không ổn định.
• Chức năng lọc tín hiệu và đồng hồ thời gian thực, hữu ích khi khảo sát dài ngày.

Khả năng hiệu chuẩn

• Thiết bị xây dựng cần được hiệu chuẩn định kỳ 6 – 12 tháng tùy tần suất sử dụng.
• Ưu tiên chọn sản phẩm có phiếu hiệu chuẩn ban đầu và khả năng gửi bảo trì tại trung tâm được ủy quyền (Bosch, GEO-Fennel, Geomax, Fluke…).
• Việc này giúp duy trì độ chính xác lâu dài và đáp ứng yêu cầu nghiệm thu kỹ thuật của chủ đầu tư.

Giấy tờ và chứng nhận – đảm bảo nguồn gốc, chất lượng

Một thiết bị xây dựng đạt chuẩn cần có đầy đủ:

• CO (Certificate of Origin), CQ (Certificate of Quality).
• Phiếu kiểm định hoặc hiệu chuẩn từ đơn vị được công nhận.
• Tài liệu hướng dẫn sử dụng bằng tiếng Việt để người vận hành nắm quy trình an toàn, tránh sai lệch khi thao tác.

Ngân sách & TCO (Total Cost of Ownership)

Không chỉ dừng ở giá mua ban đầu, doanh nghiệp nên tính đến tổng chi phí sở hữu gồm: hiệu chuẩn định kỳ, bảo trì, pin sạc, phụ kiện thay thế.

Một thiết bị từ thương hiệu uy tín tuy chi phí đầu tư cao hơn nhưng có độ ổn định, tuổi thọ và khả năng giữ giá tốt hơn, giúp TCO thấp hơn về lâu dài.

Hướng dẫn bảo quản – bảo trì – hiệu chuẩn

Việc bảo quản và hiệu chuẩn đúng cách không chỉ giúp thiết bị đo đạc hoạt động ổn định mà còn duy trì độ chính xác – yếu tố sống còn trong thi công. Một sai lệch nhỏ cũng có thể khiến toàn bộ công trình bị lệch chuẩn, gây tốn kém thời gian, nhân công và vật liệu.

Dưới đây là hướng dẫn chi tiết theo tiêu chuẩn kỹ thuật và kinh nghiệm thực tế của các kỹ sư hiện trường.

Bảo quản cơ bản – giữ thiết bị luôn ở trạng thái ổn định

• Cất nơi khô ráo, thoáng mát, tránh bụi và ẩm. Nhiệt độ, độ ẩm cao hoặc hơi nước có thể làm oxi hóa cảm biến, mờ ống kính và giảm độ chính xác.
• Không đặt gần nguồn nhiệt, ánh nắng trực tiếp hoặc môi trường rung mạnh. Dao động cơ học lâu ngày khiến hệ cân bằng tự động (compensator) bị lệch hoặc hỏng.
• Khi không sử dụng lâu dài, cần tháo pin hoặc tắt nguồn hoàn toàn để tránh rò rỉ điện, gây chập mạch hoặc ăn mòn bo mạch.
• Đặt thiết bị trong hộp đựng chống sốc chuyên dụng để bảo vệ khỏi va đập khi di chuyển giữa các công trình.

Vệ sinh – thao tác an toàn

• Làm sạch thiết bị sau mỗi ngày làm việc, đặc biệt khi sử dụng ngoài trời có bụi, cát hoặc bùn đất. Dùng khăn mềm và cọ chuyên dụng, tuyệt đối không dùng dung môi hóa học hoặc cồn mạnh.
• Không chạm tay trực tiếp vào đầu laser, ống kính hoặc gương phản xạ. Dấu vân tay hoặc bụi dầu sẽ làm sai lệch đường chiếu laser hoặc phản xạ ánh sáng.
• Khi lau ống kính, hãy dùng giấy quang học hoặc dung dịch chuyên dụng, tương tự như vệ sinh camera hoặc kính hiển vi.
• Đối với máy laser hoặc toàn đạc điện tử, hãy tắt nguồn trước khi tháo pin hoặc thẻ nhớ, tránh lỗi phần mềm hoặc hư dữ liệu.

Hiệu chuẩn và chu kỳ bảo trì

• Nên hiệu chuẩn định kỳ 6–12 tháng/lần, tùy theo tần suất và môi trường sử dụng.
  • Dùng thường xuyên ngoài trời (nhiệt độ, độ ẩm cao): nên hiệu chuẩn 6 tháng/lần.
  • Dùng trong nhà hoặc môi trường ổn định: có thể giãn cách 12 tháng/lần.
• Hiệu chuẩn định kỳ giúp đảm bảo sai số nằm trong giới hạn cho phép, duy trì độ tin cậy của phép đo và đáp ứng yêu cầu nghiệm thu.
• Chỉ gửi hiệu chuẩn tại trung tâm được công nhận ISO/IEC 17025 hoặc đại lý chính hãng (Bosch, GEO-Fennel, Fluke, Geomax…).
• Sau mỗi đợt hiệu chuẩn, cần kiểm tra lại bằng phép đo chuẩn so sánh trước khi đưa vào thi công.

Lưu ý khi sửa chữa

• Chỉ sử dụng linh kiện, phụ kiện và pin chính hãng, tuyệt đối không dùng hàng thay thế trôi nổi – dễ gây sai lệch hoặc chập điện.
• Không tự ý tháo máy, đặc biệt là các dòng có hệ quang học hoặc laser – việc tháo sai thao tác có thể khiến hệ thấu kính lệch tâm, không thể hiệu chỉnh lại.
• Khi máy gặp lỗi, nên ghi nhận hiện tượng cụ thể (màn hình, âm thanh, hiển thị sai số) và liên hệ kỹ thuật viên, tránh tự can thiệp.

Sai lầm phổ biến và cách tránh

Thiết bị xây dựng đóng vai trò then chốt trong mọi dự án – từ dân dụng đến công nghiệp. Việc lựa chọn đúng thiết bị giúp đảm bảo độ chính xác, rút ngắn tiến độ và tiết kiệm chi phí thi công.Nếu bạn đang tìm kiếm máy cân bằng laser, thủy bình, hay toàn đạc điện tử chính hãng, hãy đến Thương Tín – đơn vị phân phối thiết bị đo lường và xây dựng chuyên nghiệp, hỗ trợ tư vấn kỹ thuật tận tâm.
