Đồng hồ so – Thiết bị đo sai lệch cơ khí chính xác cao trong gia công và kiểm tra

Trong gia công và kiểm tra cơ khí chính xác, việc kiểm soát sai lệch hình học ở mức micromet là yếu tố quyết định chất lượng lắp ráp và độ bền vận hành của chi tiết. Bài viết từ Thương Tín sẽ giúp bạn hiểu rõ nguyên lý, ứng dụng, cách chọn và sử dụng đồng hồ so đúng kỹ thuật, từ đó lựa chọn thiết bị phù hợp nhu cầu đo kiểm, giảm sai số sản xuất và nâng cao độ tin cậy sản phẩm. Liên hệ Thương Tín để được tư vấn và cung cấp đồng hồ so chính hãng, chính xác cao cho xưởng và bộ phận QC.

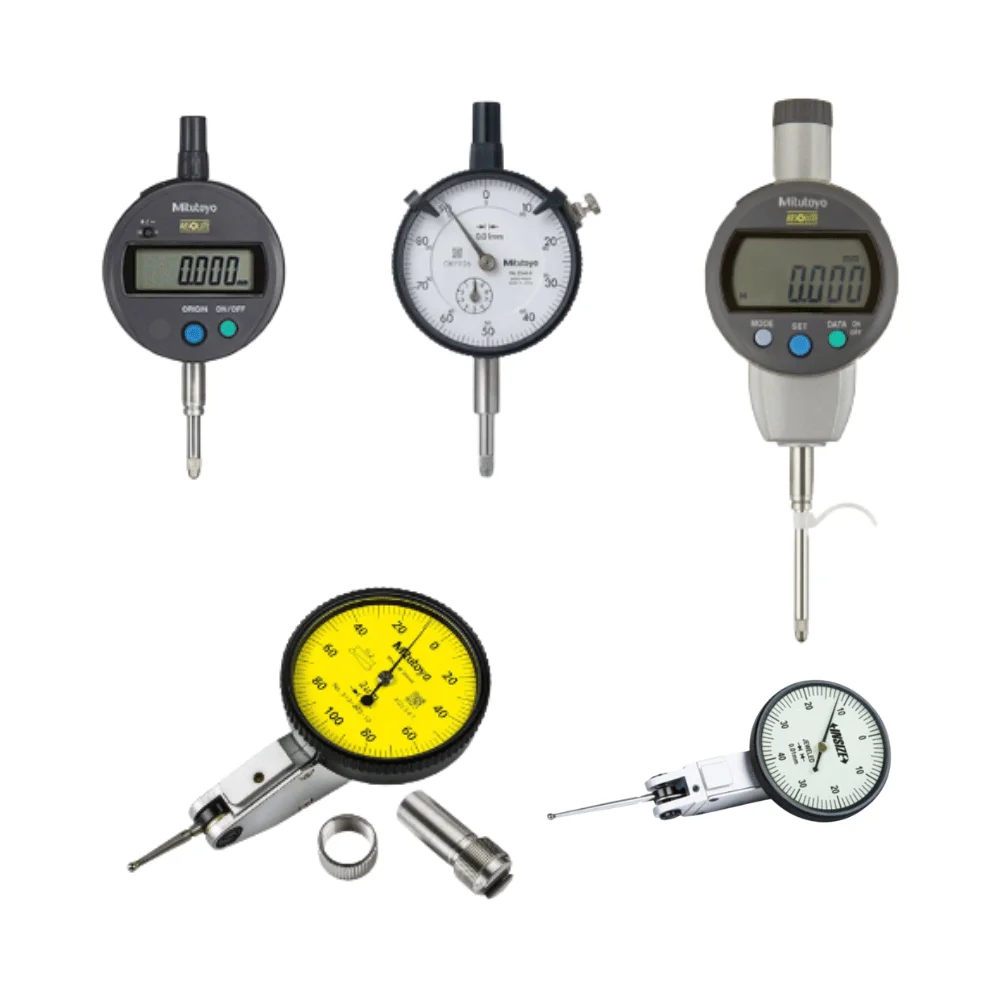

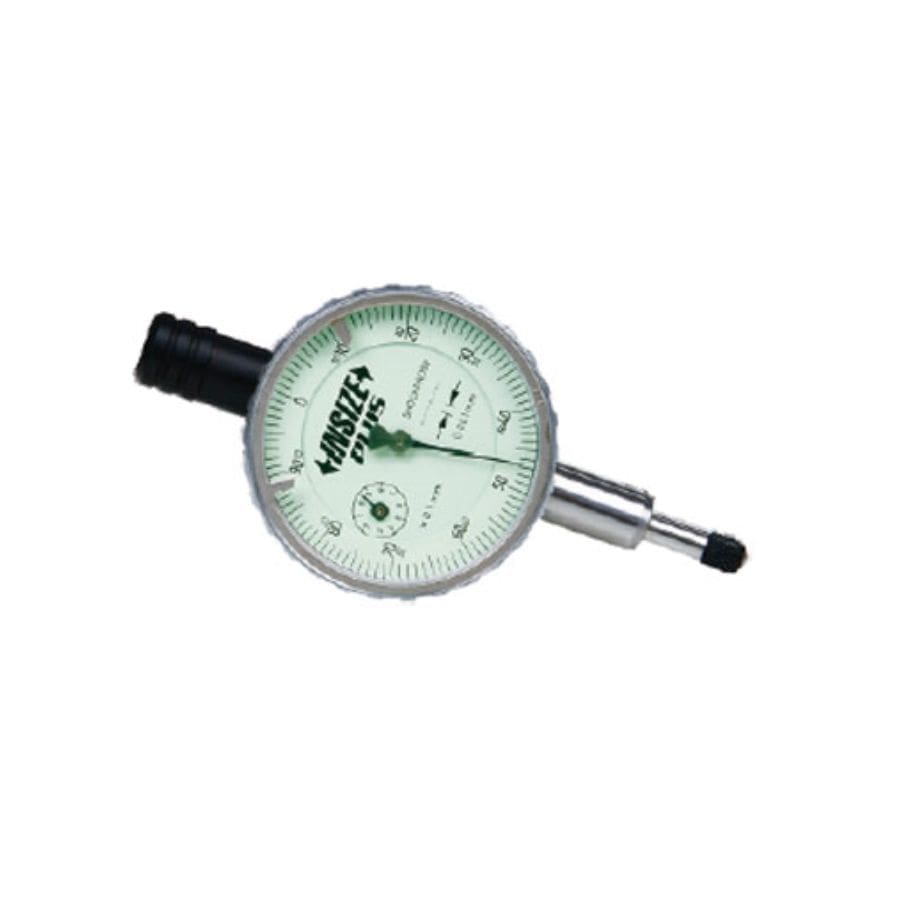

Giới thiệu chung về đồng hồ so

Đồng hồ so là thiết bị đo lường cơ khí chính xác dùng để kiểm tra sai lệch kích thước, độ đảo, độ song song, độ phẳng hoặc độ đồng tâm của chi tiết trong gia công và lắp ráp. Thiết bị hoạt động theo nguyên lý chuyển đổi chuyển động tịnh tiến rất nhỏ của đầu đo thành chuyển động quay của kim hiển thị, giúp người dùng quan sát sai số ở đơn vị micromet.

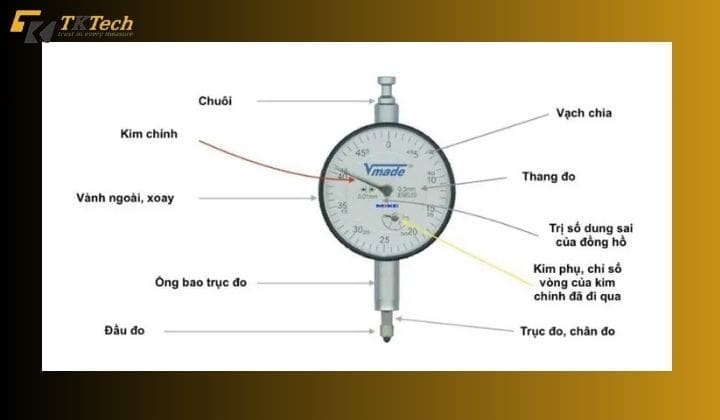

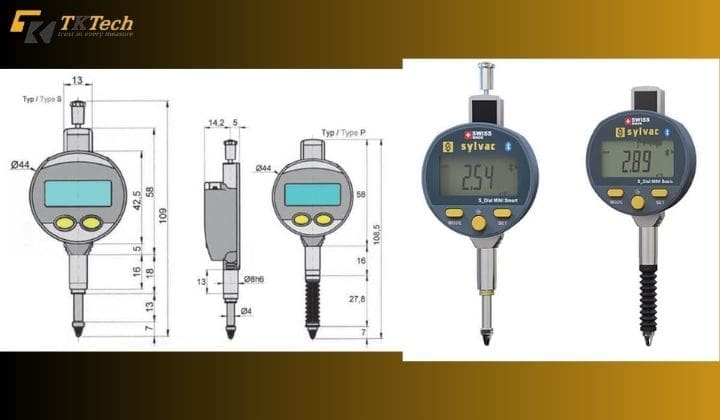

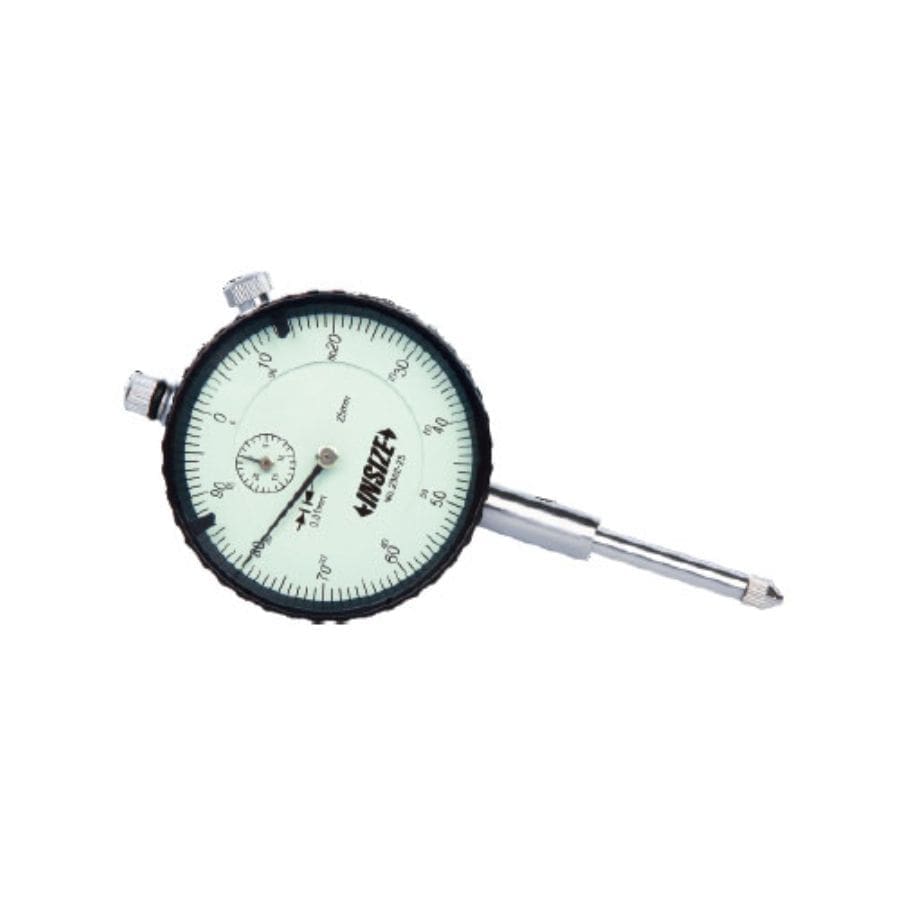

Về cấu tạo, một đồng hồ so tiêu chuẩn gồm đầu tiếp xúc (đầu dò), trục dẫn hướng, hệ thống bánh răng – lò xo khuếch đại chuyển động và mặt số hiển thị. Tùy nhu cầu sử dụng, thiết bị có thể ở dạng cơ khí truyền thống hoặc dạng điện tử hiển thị số, đáp ứng các yêu cầu đo kiểm khác nhau trong sản xuất cơ khí chính xác.

Vì sao cần có đồng hồ so

Trong gia công cơ khí, sai lệch chỉ vài micron cũng có thể ảnh hưởng đến độ kín khít, độ bền hoặc độ êm của cụm lắp ráp. Các phương pháp đo thông thường như thước cặp hay panme chỉ kiểm tra kích thước tuyệt đối, nhưng không phản ánh được sai lệch hình học và độ dao động của chi tiết khi quay hoặc dịch chuyển.

Đồng hồ so giúp kỹ thuật viên phát hiện nhanh các sai số rất nhỏ trong quá trình căn chỉnh, gá đặt hoặc kiểm tra chất lượng. Nhờ đó, doanh nghiệp giảm phế phẩm, tăng độ chính xác gia công và đảm bảo tính ổn định của sản phẩm cơ khí trước khi xuất xưởng.

Khi sử dụng thiết bị đo không đạt chuẩn gây ra hậu quả gì?

Trong gia công và kiểm tra cơ khí chính xác, việc sử dụng đồng hồ so kém chất lượng hoặc sai cấp chính xác khiến sai lệch hình học không được phát hiện kịp thời. Chi tiết nhìn bề ngoài có vẻ đạt dung sai nhưng thực tế vẫn tồn tại độ đảo, lệch tâm hoặc không song song. Khi đưa vào lắp ráp, các sai lệch nhỏ này sẽ chuyển thành rung động, ma sát bất thường và mài mòn cục bộ, làm giảm độ êm và tuổi thọ của cụm cơ cấu quay.

Sai số đo nếu lặp lại trong nhiều công đoạn sẽ tích lũy thành sai lệch hệ thống của cả dây chuyền. Doanh nghiệp phải đối mặt với tỷ lệ phế phẩm tăng, sản phẩm không đồng nhất và chi phí bảo hành – sửa chữa cao hơn. Ngoài tổn thất vật tư và thời gian, việc phải tháo lắp, chỉnh sửa sau sản xuất còn làm gián đoạn tiến độ và giảm hiệu suất vận hành.

Ở các lĩnh vực yêu cầu dung sai chặt như khuôn mẫu chính xác, cơ khí ô tô hay thiết bị hàng không, hậu quả còn nghiêm trọng hơn. Sai lệch hình học không kiểm soát có thể gây kẹt cơ cấu, lệch tải ổ bi hoặc mất đồng trục truyền động, dẫn đến hỏng cụm chi tiết hoặc mất an toàn khi vận hành. Khi đó, chi phí khắc phục không chỉ nằm ở sửa chữa mà còn ở rủi ro dừng máy và uy tín chất lượng sản phẩm.

Hướng dẫn sử dụng đồng hồ so đúng kỹ thuật

Để phép đo sai lệch đạt độ tin cậy cao, người dùng cần thao tác đúng quy trình sau:

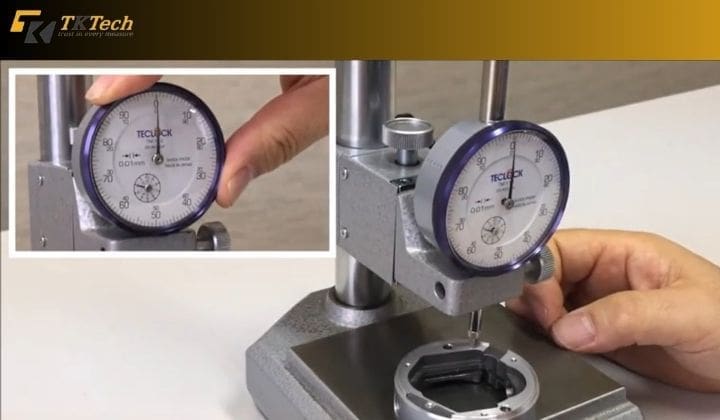

Bước 1: Gá đặt thiết bị

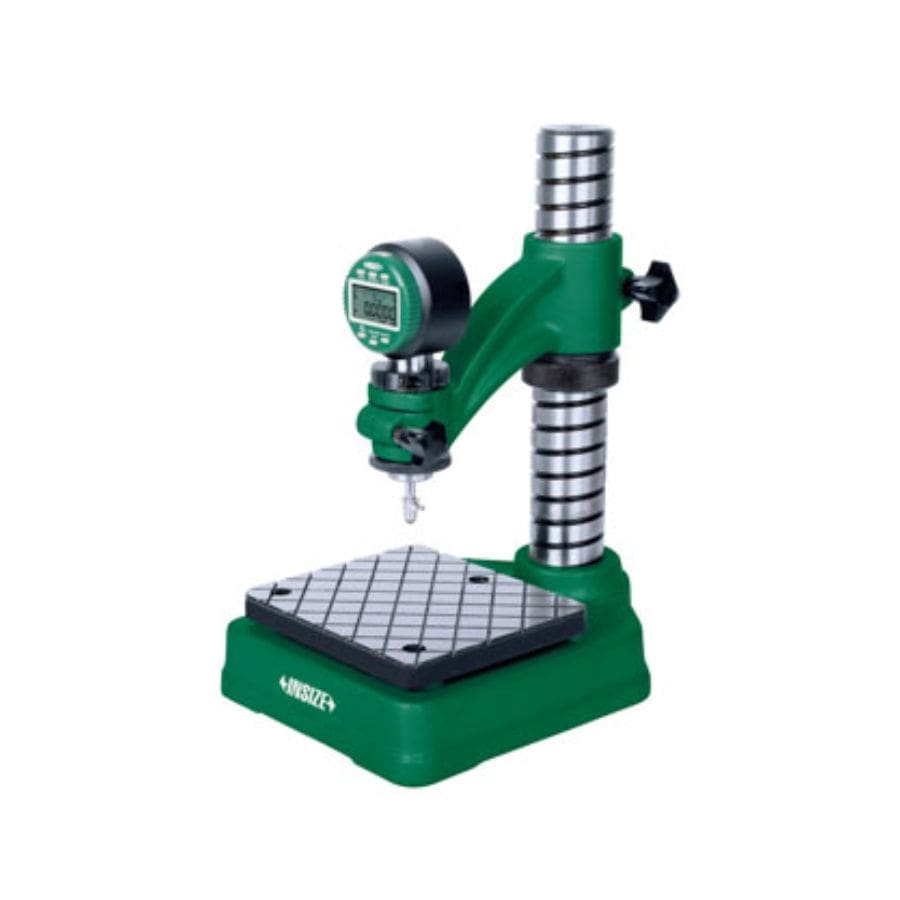

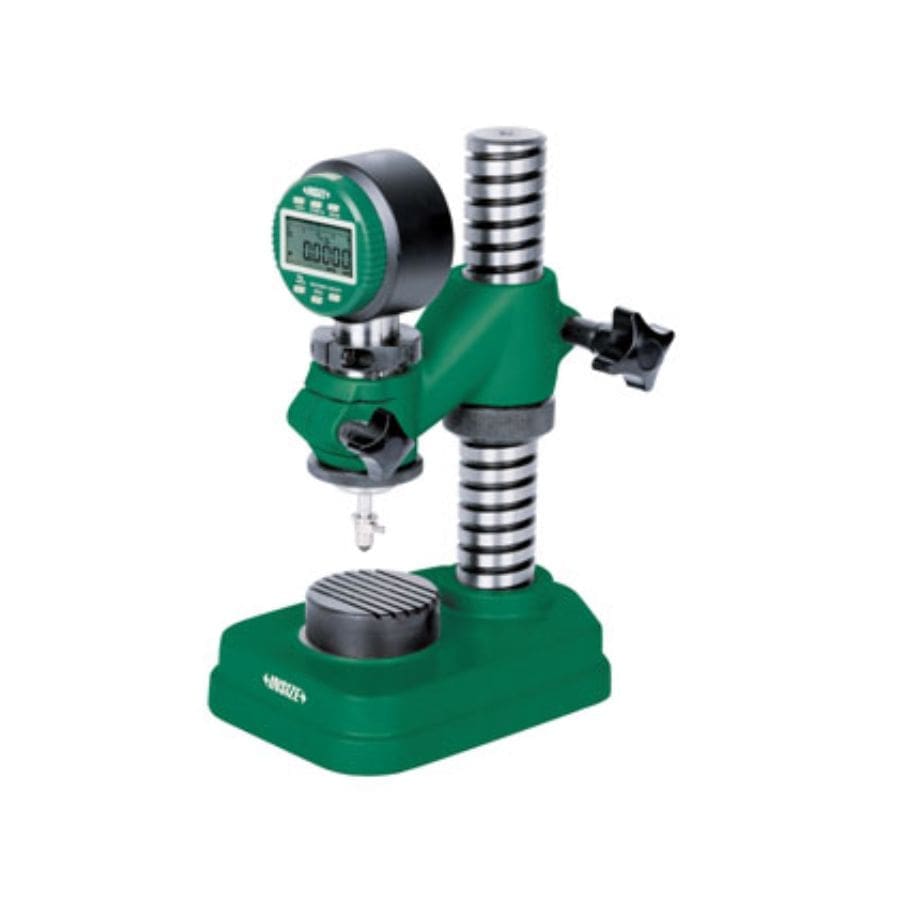

Cố định đồng hồ so lên đế từ hoặc giá đo vững chắc, đảm bảo trục đầu đo vuông góc với bề mặt cần kiểm tra.

Bước 2: Thiết lập điểm chuẩn

Đưa đầu đo tiếp xúc nhẹ với bề mặt chi tiết, xoay vành bezel để kim về vị trí “0” hoặc giá trị chuẩn mong muốn.

Bước 3: Tiến hành đo

Di chuyển chi tiết hoặc quay trục cần kiểm tra. Quan sát biên độ dao động của kim hoặc giá trị hiển thị để xác định sai lệch.

Bước 4: Đọc và đánh giá kết quả

Ghi nhận giá trị lớn nhất – nhỏ nhất để tính độ đảo hoặc độ sai lệch hình học. So sánh với dung sai kỹ thuật cho phép.

Bước 5: Kết thúc và bảo quản

Nhấc đầu đo khỏi bề mặt nhẹ nhàng, vệ sinh và cất thiết bị vào hộp chống bụi – ẩm.

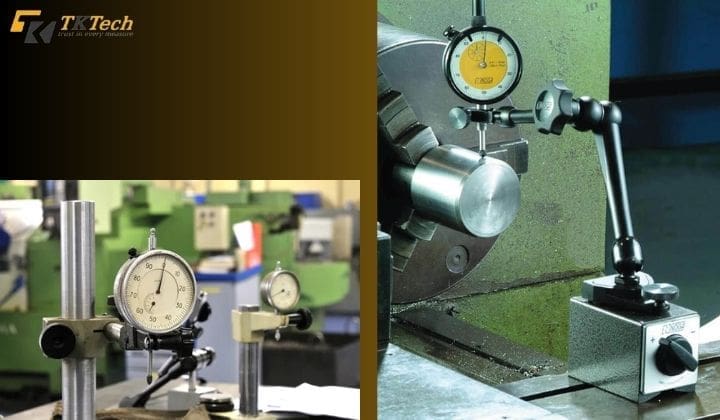

Ứng dụng thực tế của đồng hồ so

Trong môi trường sản xuất cơ khí chính xác, đồng hồ so là công cụ kiểm tra sai lệch không thể thiếu ở nhiều công đoạn từ gia công, lắp ráp đến kiểm soát chất lượng. Nhờ khả năng phát hiện dịch chuyển rất nhỏ theo đơn vị micromet, thiết bị giúp kỹ thuật viên đánh giá nhanh độ chính xác hình học của chi tiết và cụm cơ cấu trong điều kiện thực tế.

Gia công cơ khí chính xác

Trong các xưởng tiện, phay và mài, đồng hồ so được sử dụng để căn chỉnh phôi và kiểm tra độ đảo trục hoặc độ đồng tâm trước khi cắt gọt. Việc kiểm tra ngay từ bước gá đặt giúp đảm bảo chi tiết quay đúng tâm, hạn chế sai lệch hình học phát sinh trong quá trình gia công và giảm nhu cầu sửa nguội về sau.

Sau khi gia công, thiết bị tiếp tục được dùng để kiểm tra độ phẳng, độ song song hoặc độ cong vênh của bề mặt. Những sai lệch rất nhỏ mà thước cặp hoặc panme khó nhận biết sẽ được phát hiện rõ ràng qua biên độ dao động của kim, giúp đánh giá chất lượng gia công chính xác hơn.

Lắp ráp và căn chỉnh máy

Trong quá trình lắp ráp trục, ổ lăn hoặc cụm truyền động, đồng hồ so hỗ trợ căn chỉnh đồng trục và song song giữa các chi tiết. Khi các trục được căn chỉnh chính xác, hệ truyền động vận hành êm hơn, giảm rung và hạn chế tải lệch lên ổ bi – yếu tố quan trọng quyết định tuổi thọ cơ cấu quay.

Ở công tác bảo trì, thiết bị giúp kiểm tra độ rơ, độ dịch chuyển hoặc độ mòn của trục và bệ máy theo thời gian vận hành. Việc theo dõi sai lệch định kỳ cho phép phát hiện sớm dấu hiệu hư hỏng, từ đó lên kế hoạch bảo dưỡng trước khi sự cố nghiêm trọng xảy ra.

Ngành khuôn mẫu và kiểm soát chất lượng (QC)

Trong chế tạo khuôn chính xác, yêu cầu về độ phẳng và độ song song giữa các tấm khuôn rất khắt khe. Đồng hồ so được dùng để kiểm tra sai lệch bề mặt, vị trí chốt dẫn hướng và độ khớp giữa các phần khuôn nhằm đảm bảo khuôn đóng mở ổn định và sản phẩm ép đạt độ chính xác cao.

Tại bộ phận QC, thiết bị đóng vai trò quan trọng trong đo kiểm sai lệch hình học của sản phẩm trước khi xuất xưởng. Việc xác nhận độ đảo, độ đồng tâm hoặc độ phẳng bằng đồng hồ so giúp doanh nghiệp đảm bảo chi tiết đáp ứng dung sai kỹ thuật và duy trì tính đồng nhất của chất lượng sản phẩm.

Cách chọn đồng hồ so phù hợp

Để lựa chọn đồng hồ so đáp ứng đúng yêu cầu đo sai lệch trong gia công và kiểm tra cơ khí, người dùng nên cân nhắc các tiêu chí kỹ thuật cốt lõi sau:

• Dải đo và độ chia: chọn dải đo phù hợp biên độ sai lệch cần kiểm tra; độ chia càng nhỏ thì khả năng phát hiện sai số vi mô càng tốt (ví dụ 0,01 mm cho cơ khí phổ thông, 0,001 mm cho khuôn – chính xác cao).
• Cấp chính xác thiết bị: đảm bảo đáp ứng dung sai kiểm tra của sản phẩm hoặc tiêu chuẩn QC nội bộ; cấp chính xác càng cao thì sai số thiết bị càng thấp.

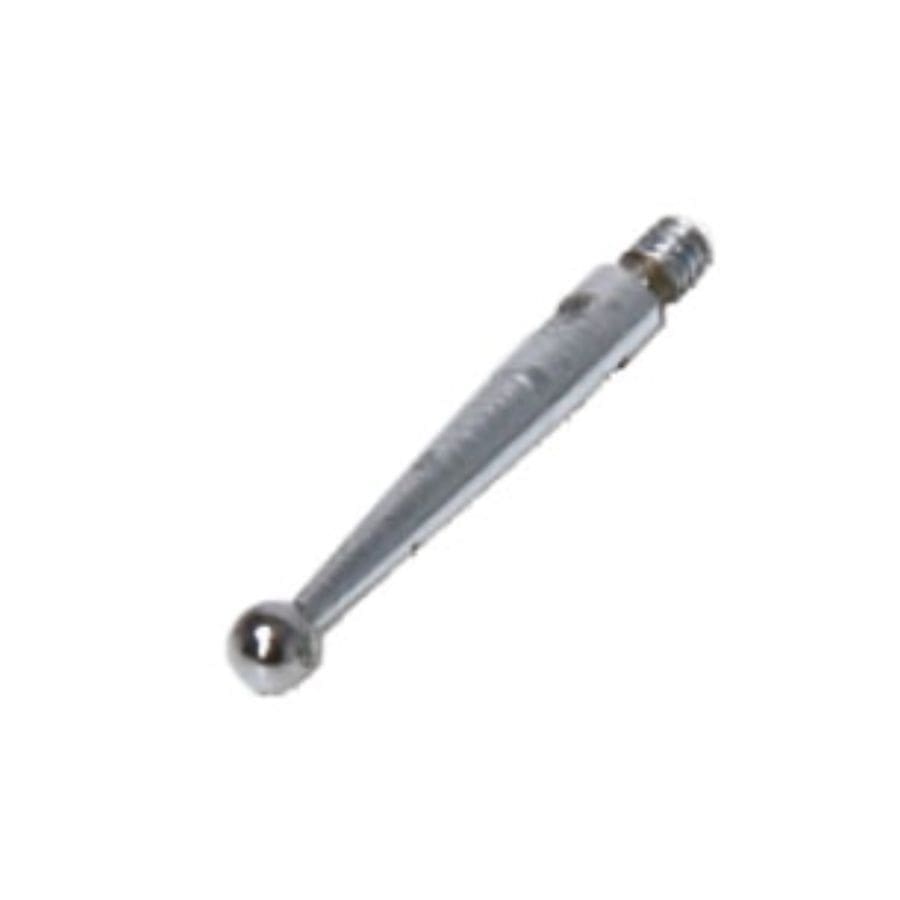

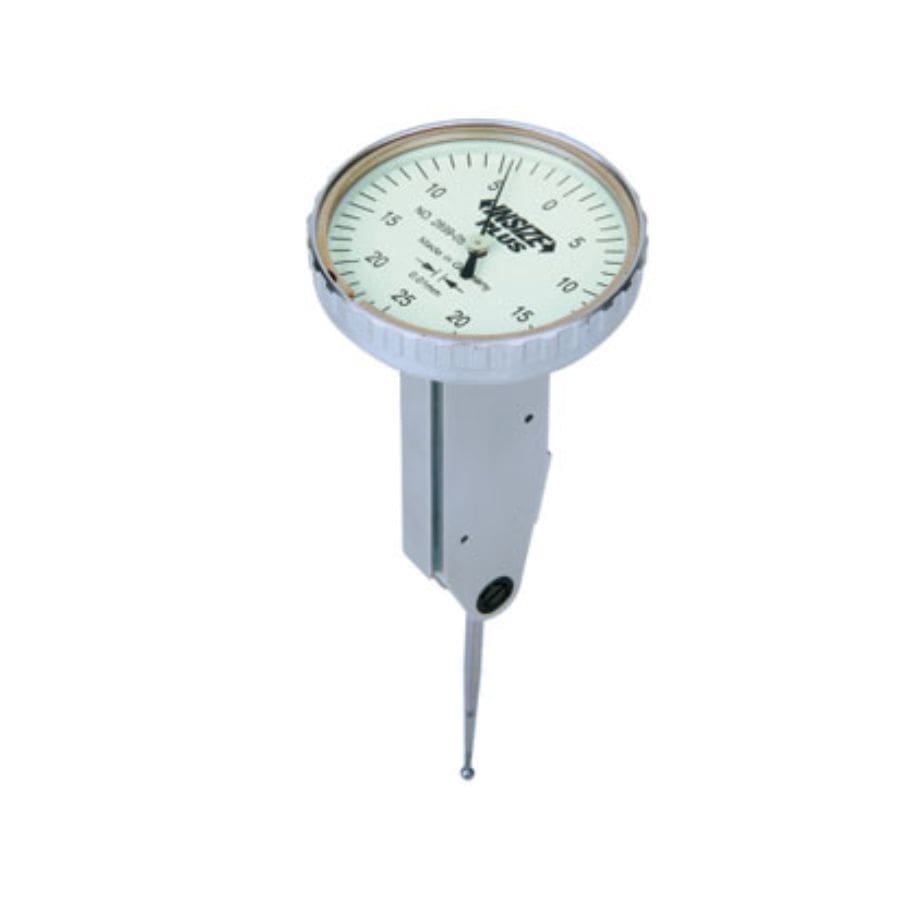

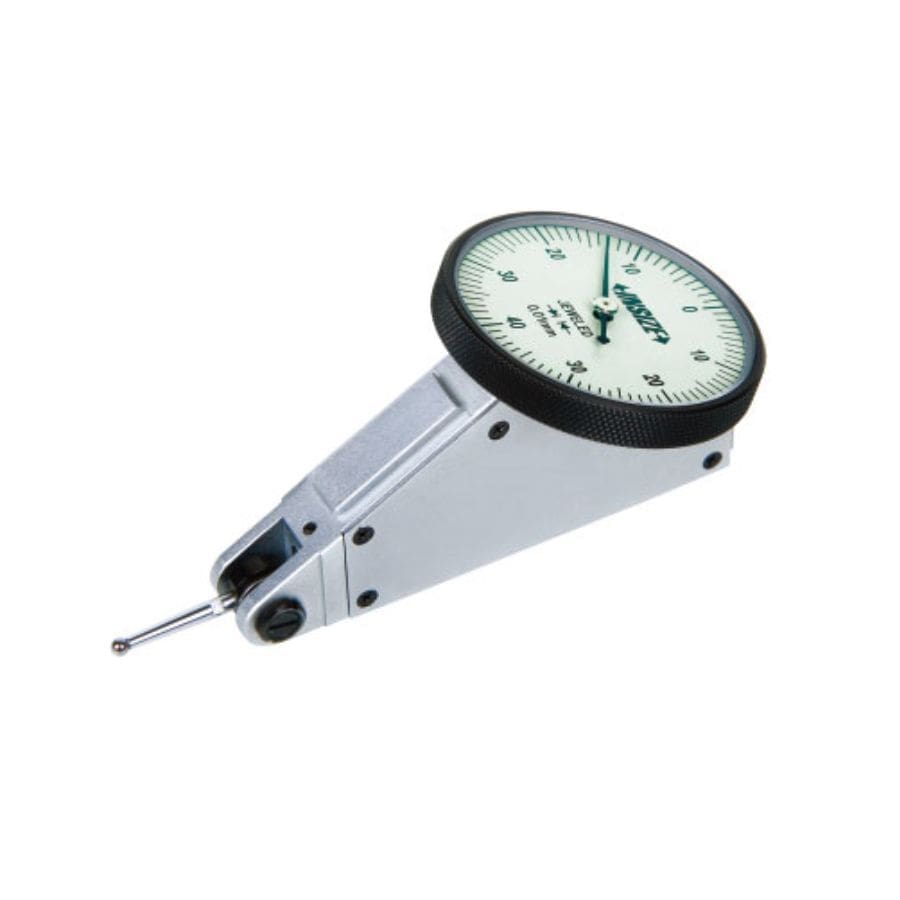

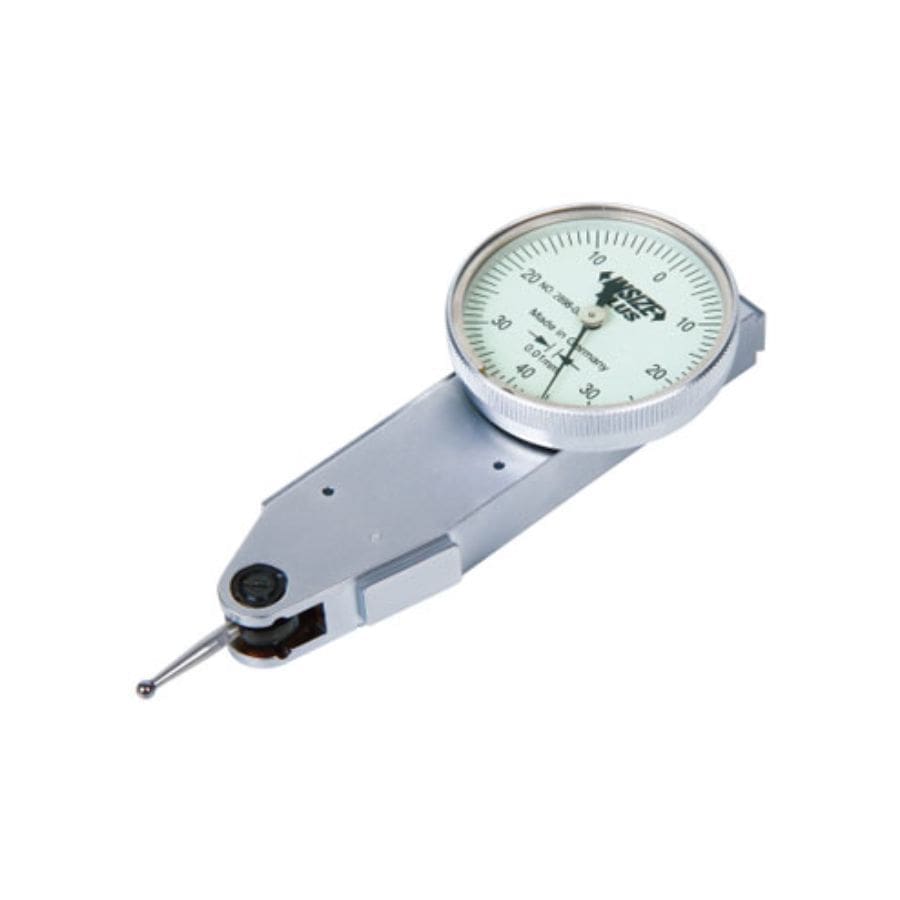

• Kiểu đầu đo: đầu thẳng dùng cho bề mặt dễ tiếp cận; đầu chân gập hoặc đầu bi phù hợp vị trí hẹp, bề mặt cong hoặc đo độ đảo trong không gian hạn chế.

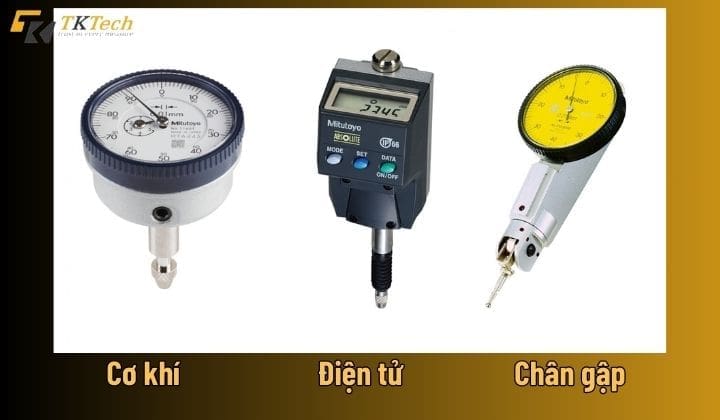

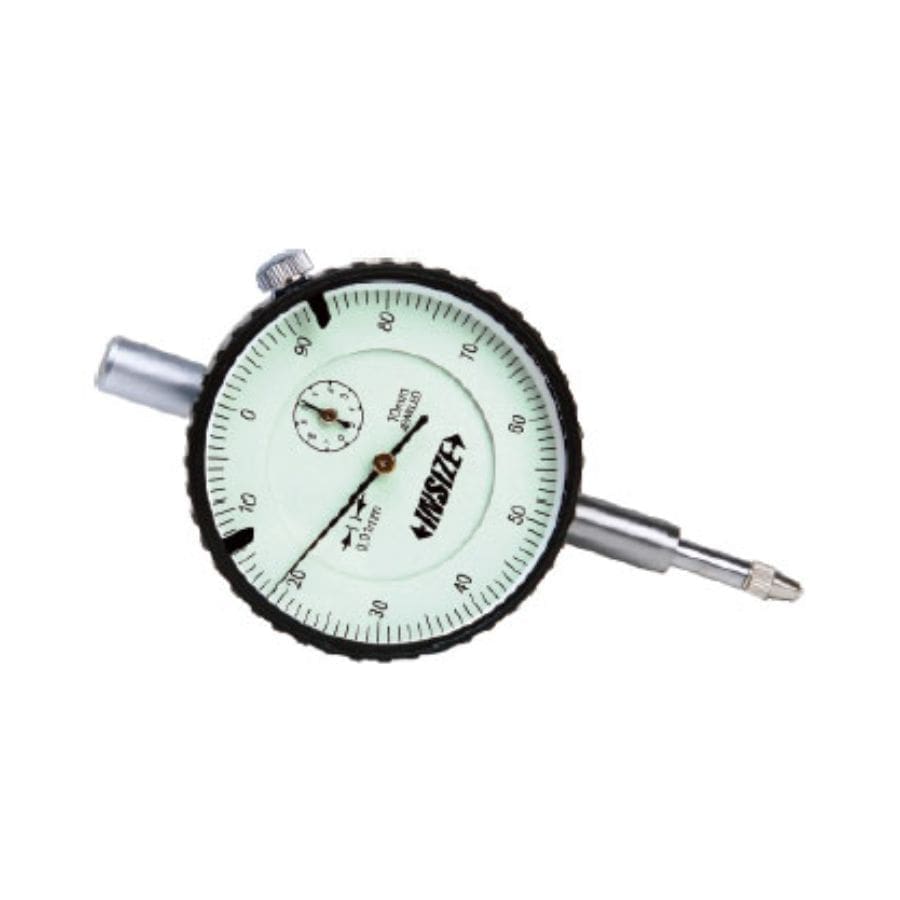

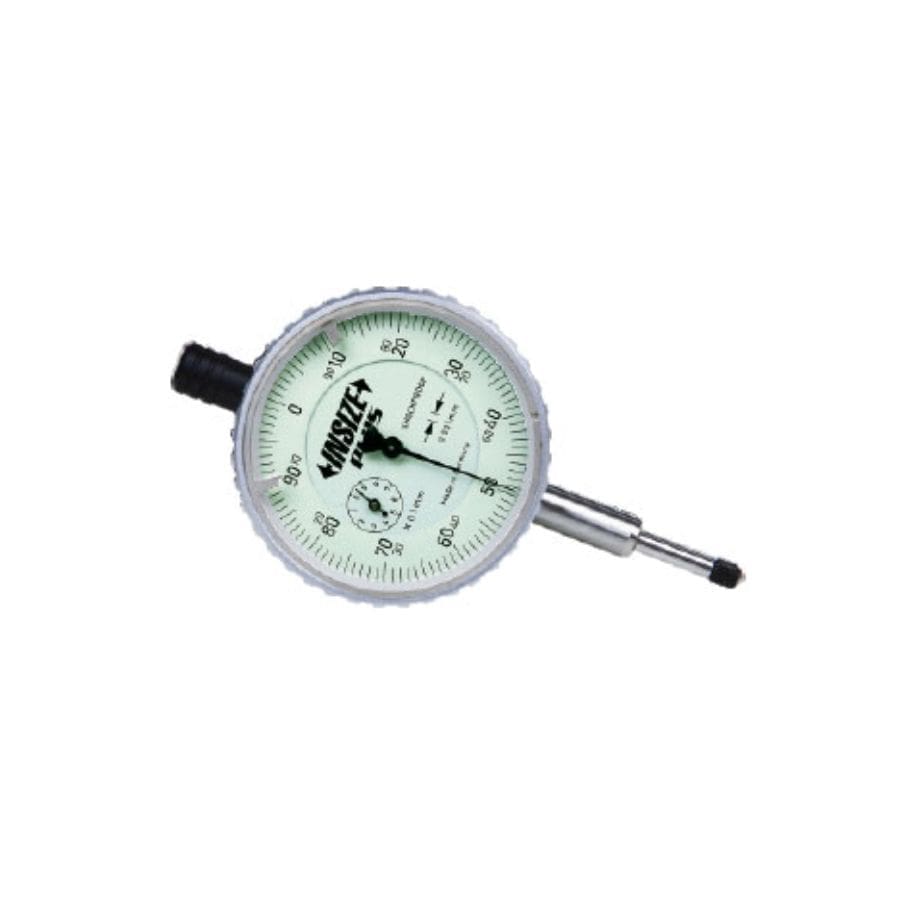

• Loại hiển thị: đồng hồ so cơ khí bền, ổn định trong môi trường xưởng; đồng hồ so điện tử dễ đọc số, thuận tiện ghi nhận và so sánh nhanh.
• Lực đo và độ nhạy đầu dò: lực đo nhỏ giúp hạn chế biến dạng tiếp xúc và tăng độ chính xác; đầu dò nhạy cho phép phát hiện sai lệch rất nhỏ.

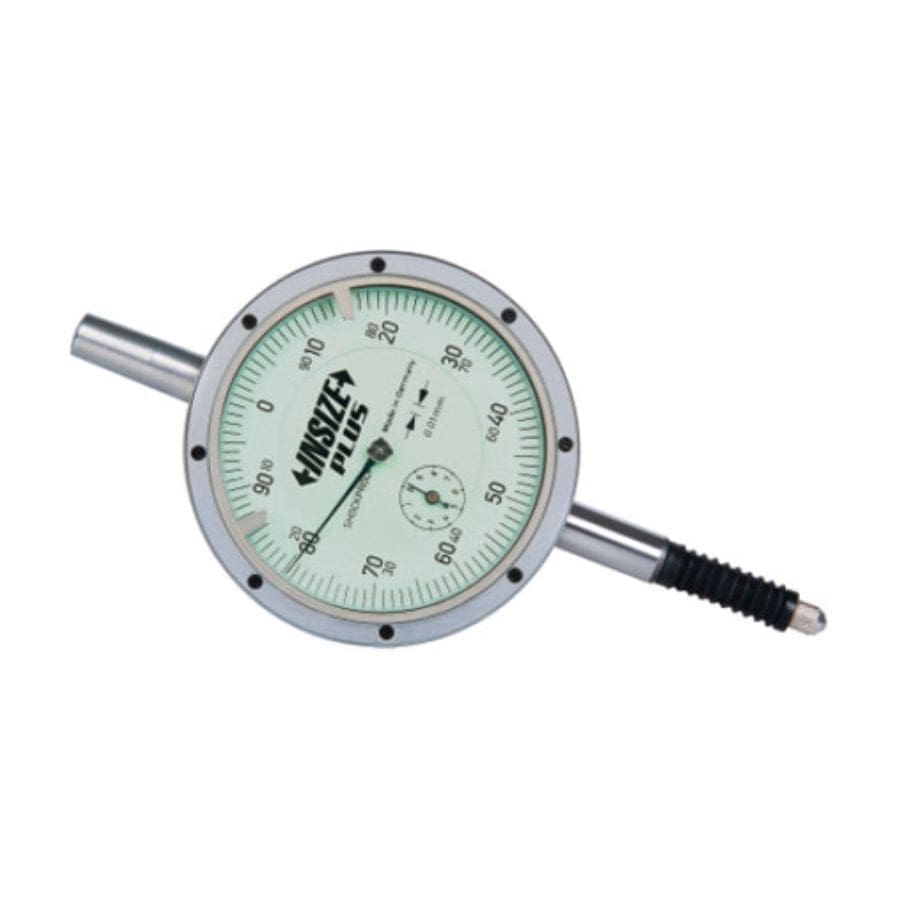

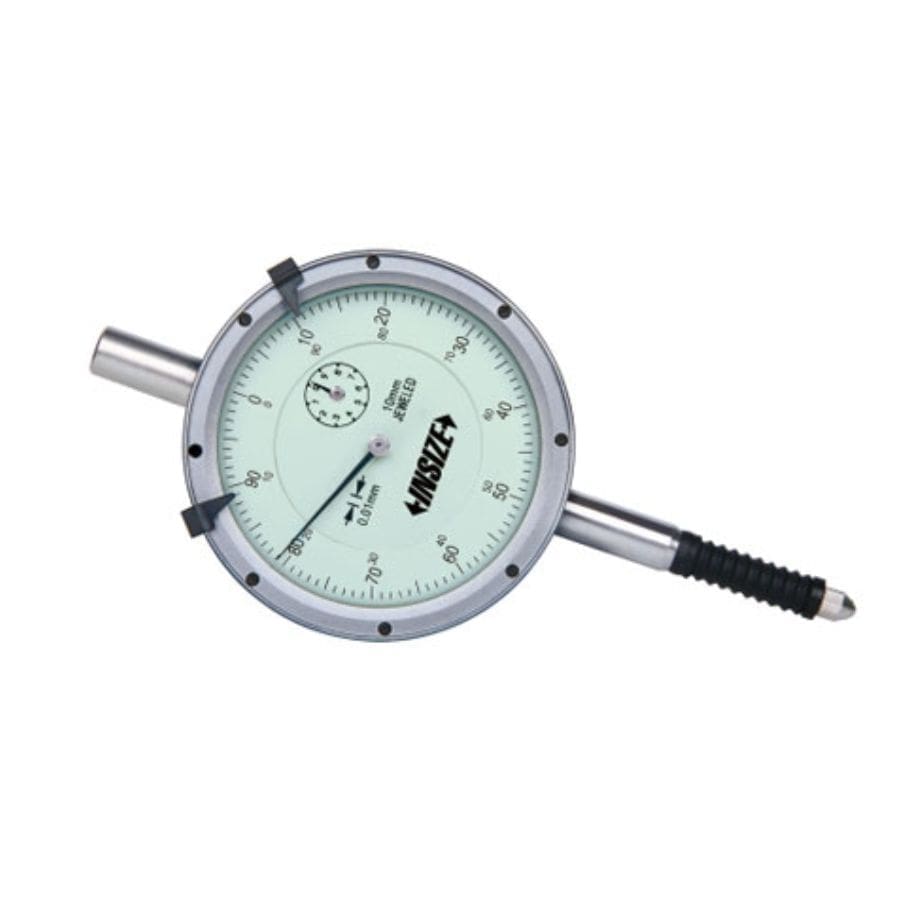

• Khả năng làm việc môi trường: ưu tiên thiết bị có chống bụi, chống dầu, chống rung để duy trì độ ổn định khi sử dụng trong xưởng cơ khí.

Việc chọn đúng cấu hình ngay từ đầu giúp phép đo đáng tin cậy, giảm sai số kiểm tra và kéo dài tuổi thọ thiết bị.

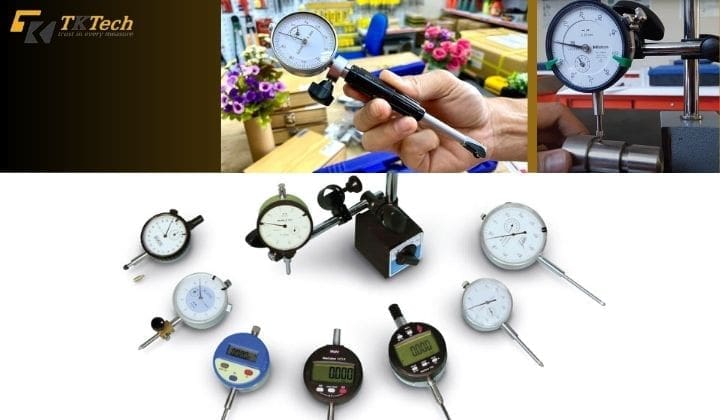

Các thương hiệu phổ biến về đồng hồ so

Trên thị trường thiết bị đo cơ khí chính xác, việc lựa chọn thương hiệu uy tín giúp đảm bảo độ ổn định phép đo, tuổi thọ thiết bị và khả năng hiệu chuẩn lâu dài. Dưới đây là hai hãng đồng hồ so được nhiều xưởng cơ khí và bộ phận QC tin dùng:

INSIZE là thương hiệu thiết bị đo lường công nghiệp được sử dụng rộng rãi trong gia công cơ khí và kiểm tra chất lượng nhờ dải sản phẩm đa dạng và chi phí đầu tư hợp lý. Đồng hồ so INSIZE có độ hoàn thiện tốt, độ lặp lại ổn định và nhiều lựa chọn dải đo, độ chia, kiểu đầu đo, phù hợp từ nhu cầu gia công phổ thông đến kiểm tra kỹ thuật chính xác trong nhà máy.

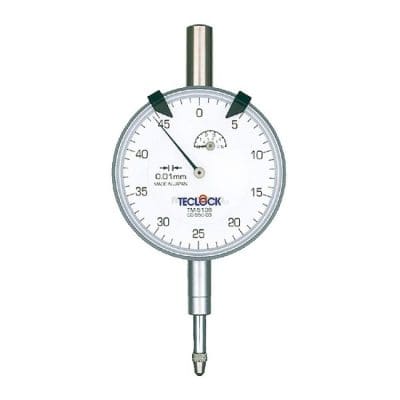

Teclock là hãng đo lường cơ khí chính xác đến từ Nhật Bản, nổi tiếng với độ bền và độ chính xác cao trong các ứng dụng kiểm tra sai lệch vi mô. Đồng hồ so Teclock được đánh giá cao về độ nhạy, độ ổn định kim và chất lượng cơ cấu truyền động, đặc biệt phù hợp trong khuôn mẫu, cơ khí chính xác và các môi trường yêu cầu dung sai chặt.

Một số dòng đồng hồ so phổ biến đang được ưa chuộng

Trong danh mục đồng hồ so INSIZE, mỗi dòng sản phẩm được thiết kế để giải quyết một bài toán đo sai lệch cụ thể trong gia công và kiểm tra cơ khí. Dưới đây là ba model tiêu biểu được nhiều xưởng cơ khí và bộ phận QC lựa chọn nhờ tính thực dụng và độ ổn định cao.

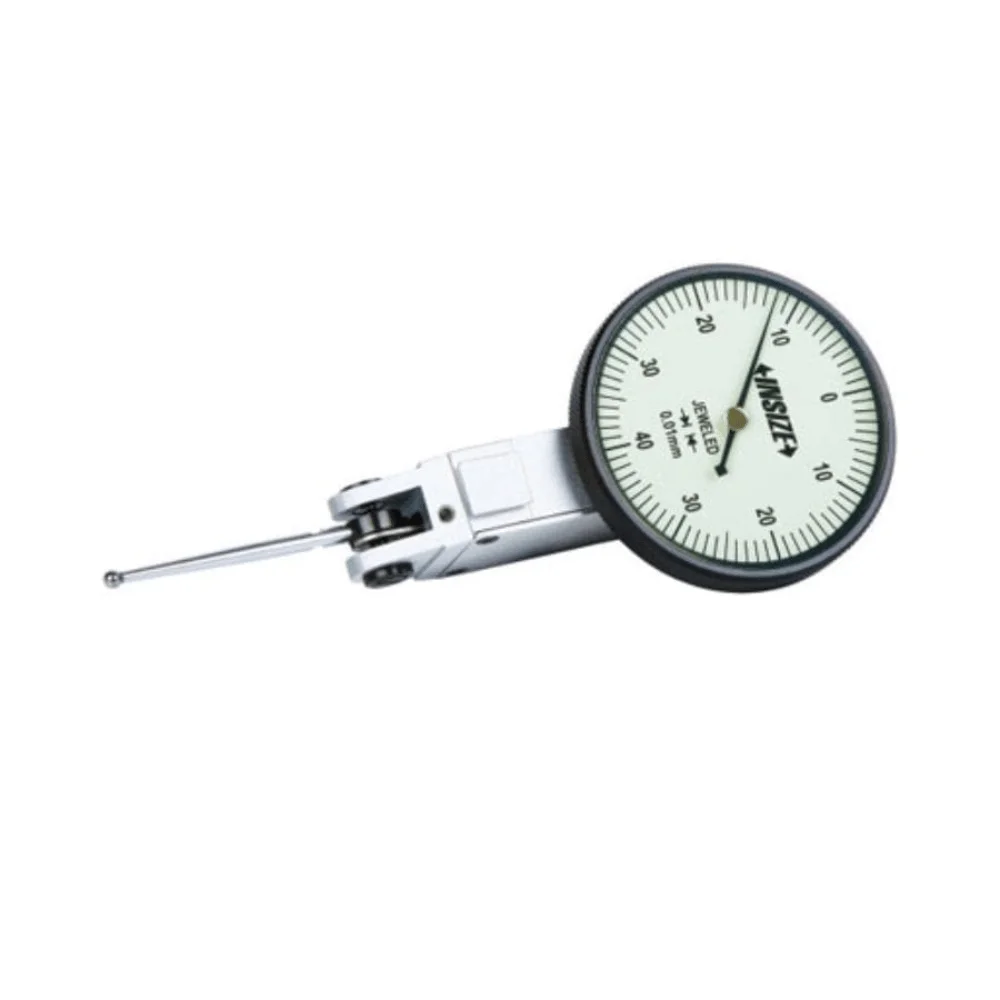

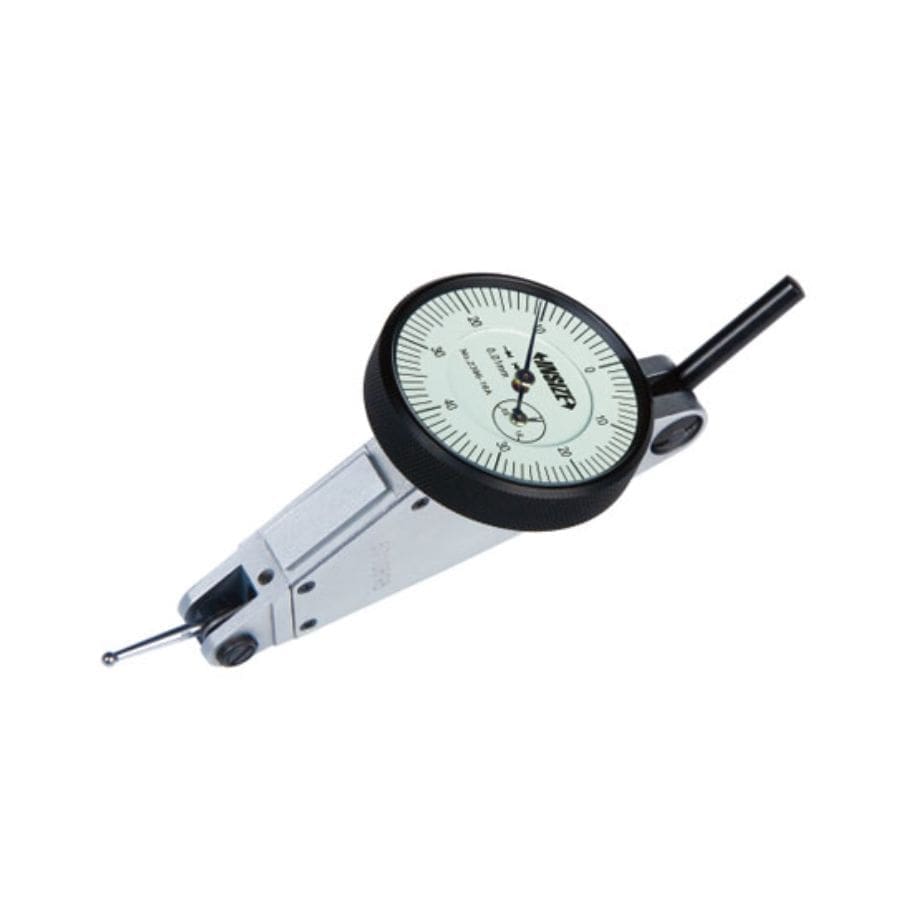

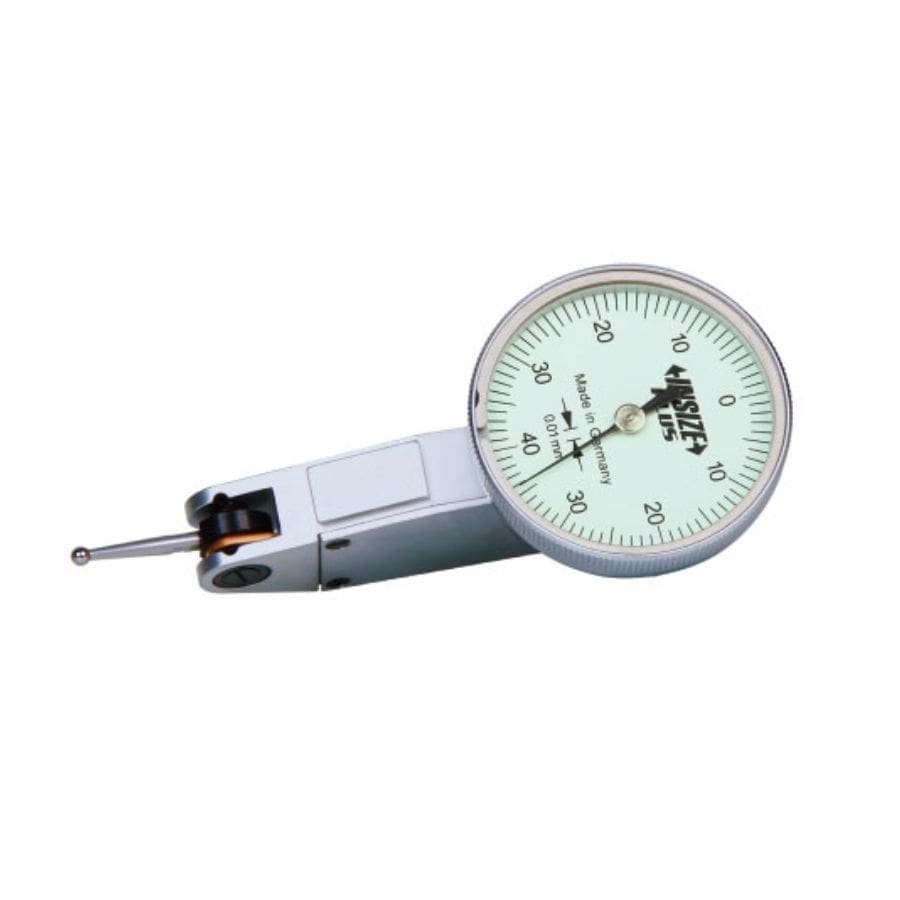

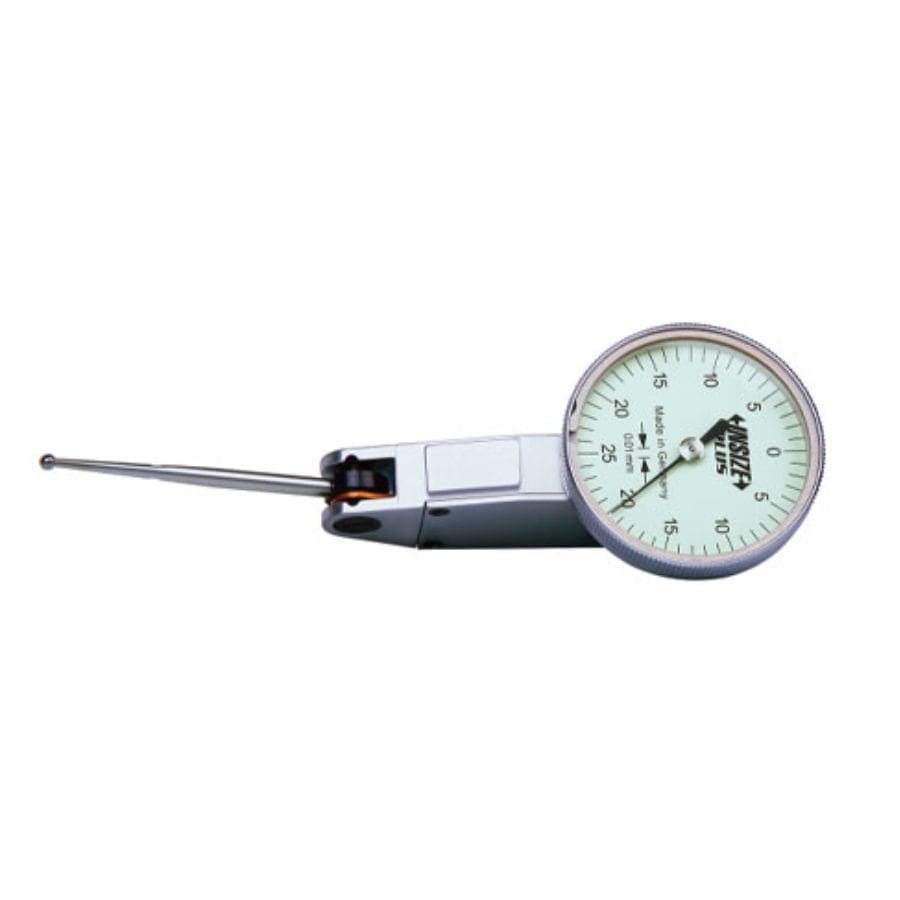

Đồng hồ so chân gập INSIZE 2383-08A

INSIZE 2383-08A là dòng đồng hồ so chân gập chuyên dùng cho các vị trí đo khó tiếp cận như rãnh sâu, bề mặt cong hoặc chi tiết nằm khuất trong cụm lắp ráp. Thiết kế đầu đo dài và cơ cấu gập linh hoạt giúp đầu tiếp xúc luôn vuông góc với bề mặt, giảm sai số cosin khi đo sai lệch hình học trong không gian hẹp.

Model này có độ chia nhỏ, độ nhạy cao và chuyển động kim mượt, phù hợp kiểm tra độ đảo, độ song song hoặc độ lệch vị trí trong khuôn mẫu và cơ khí chính xác. Kết cấu cơ khí chắc chắn cùng khả năng lặp lại tốt giúp kỹ thuật viên tin cậy khi đo kiểm tại hiện trường sản xuất.

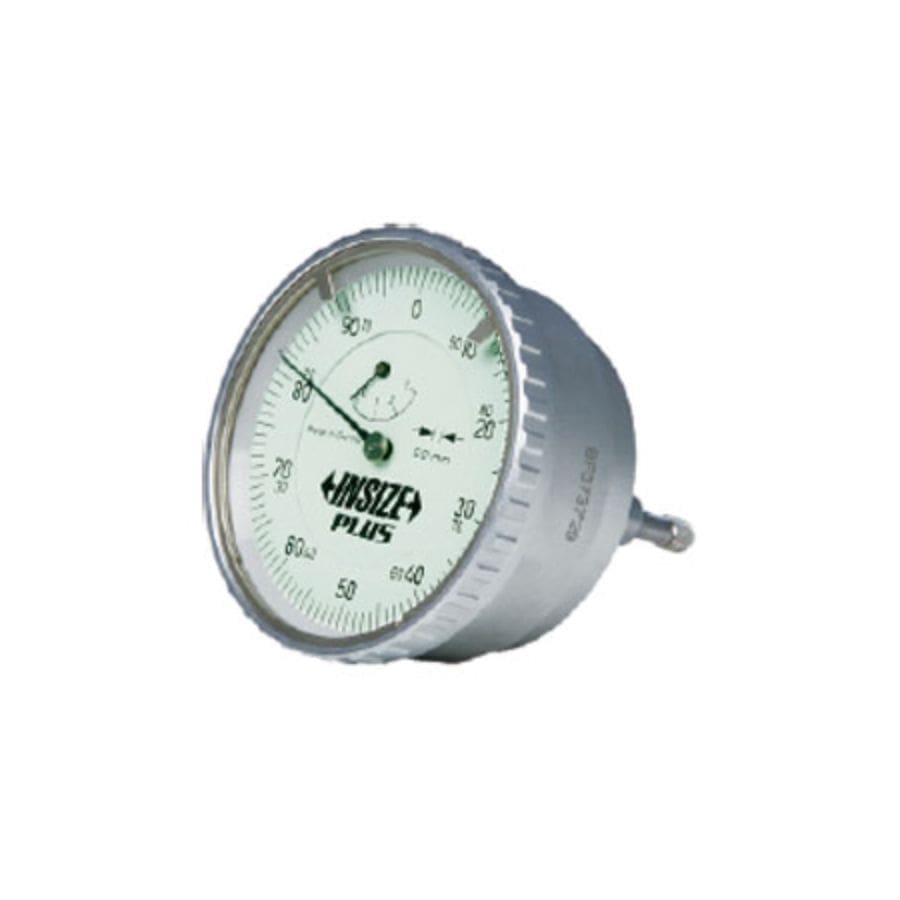

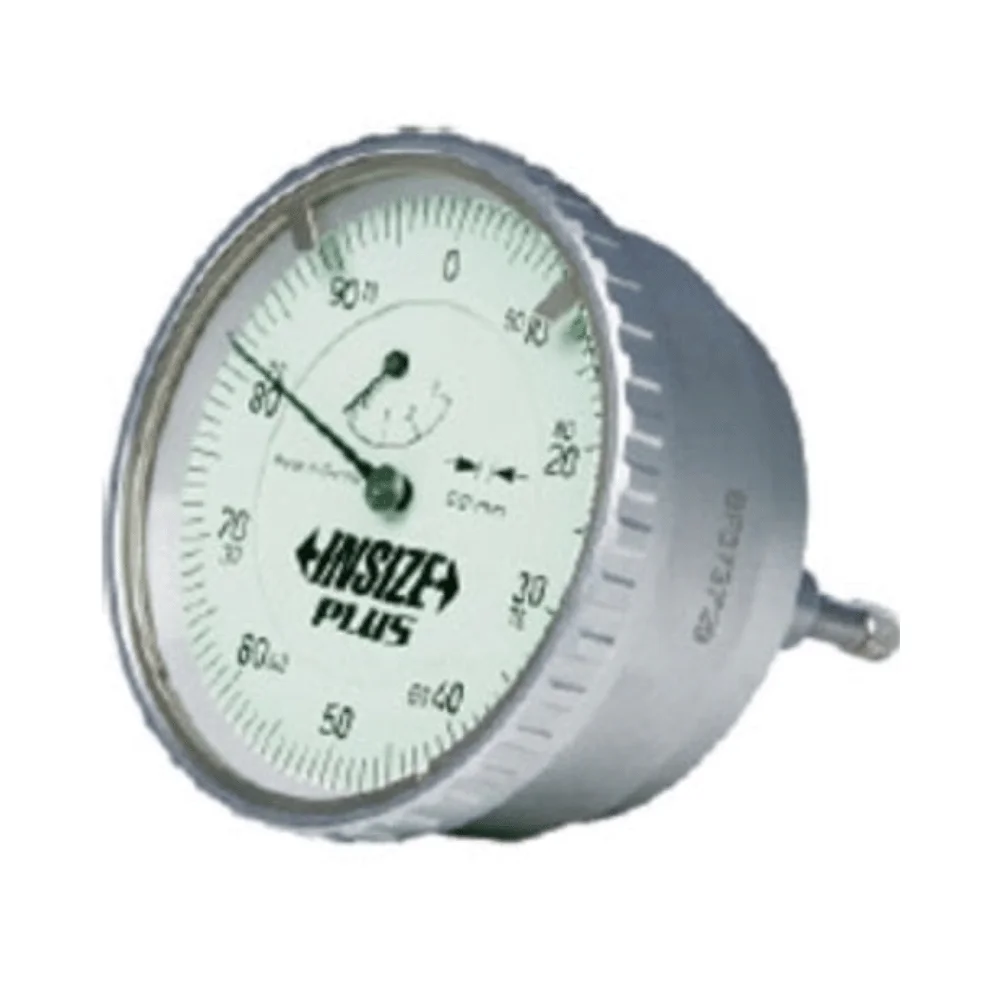

Đồng hồ so chân sau INSIZE 2893-3

INSIZE 2893-3 thuộc nhóm đồng hồ so chân sau – cấu hình gá đặt phổ biến trong các đồ gá kiểm tra và bàn đo chuẩn. Thiết kế lỗ gá phía sau giúp cố định chắc trên giá đo hoặc đồ gá chuyên dụng, đảm bảo độ ổn định khi kiểm tra sai lệch lặp lại trong dây chuyền QC.

Thiết bị có dải đo rộng và độ chính xác cao, thích hợp đo độ đảo trục, độ phẳng hoặc độ dịch chuyển của chi tiết lớn. Mặt số rõ nét, cơ cấu truyền động bền và lực đo ổn định giúp duy trì kết quả nhất quán trong các phép đo kiểm soát chất lượng hàng loạt.

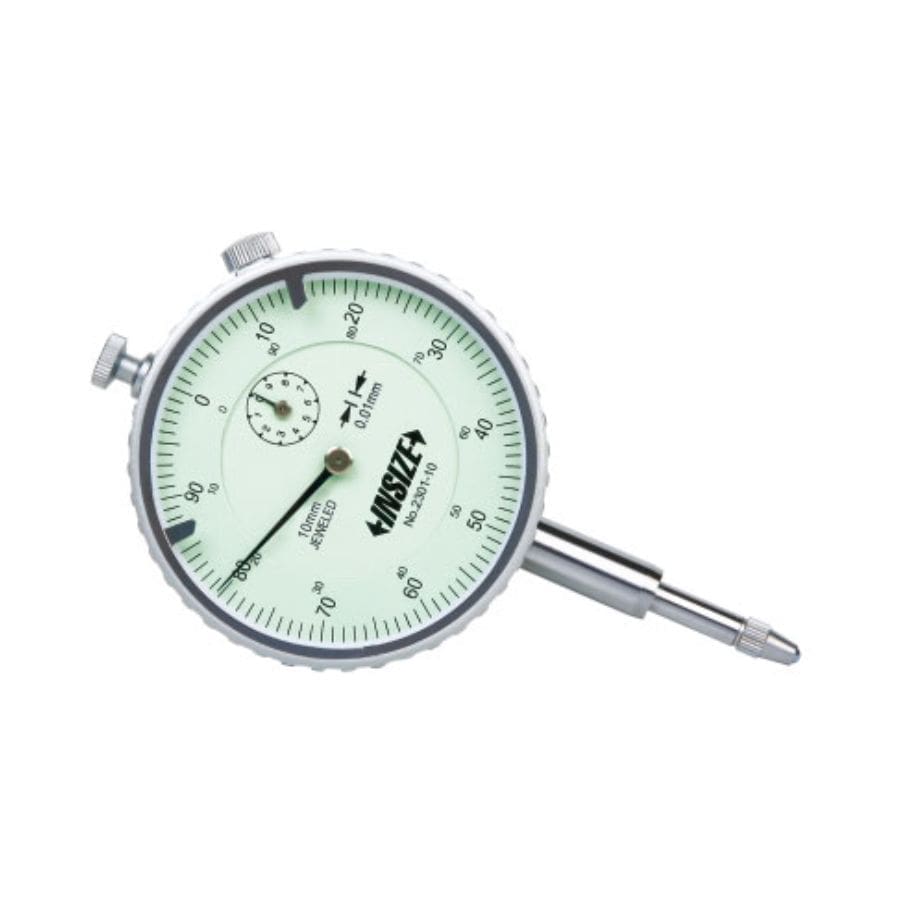

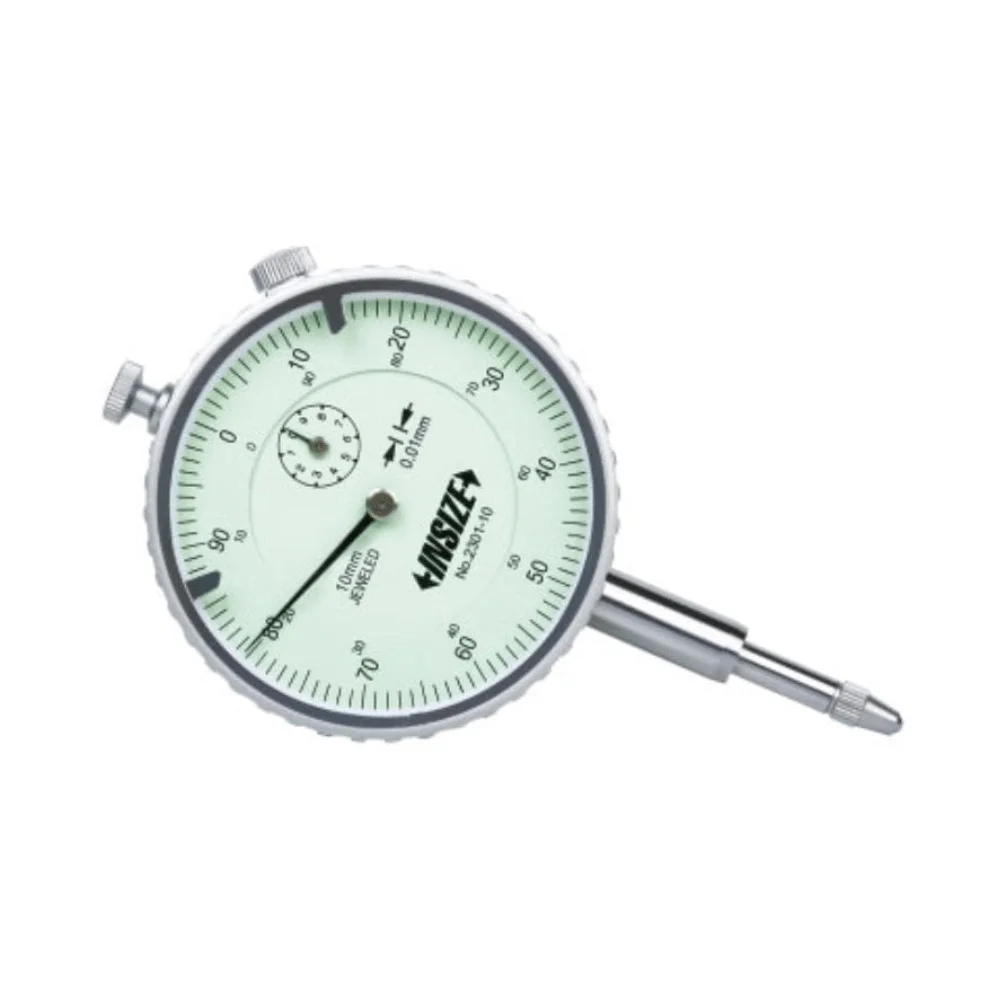

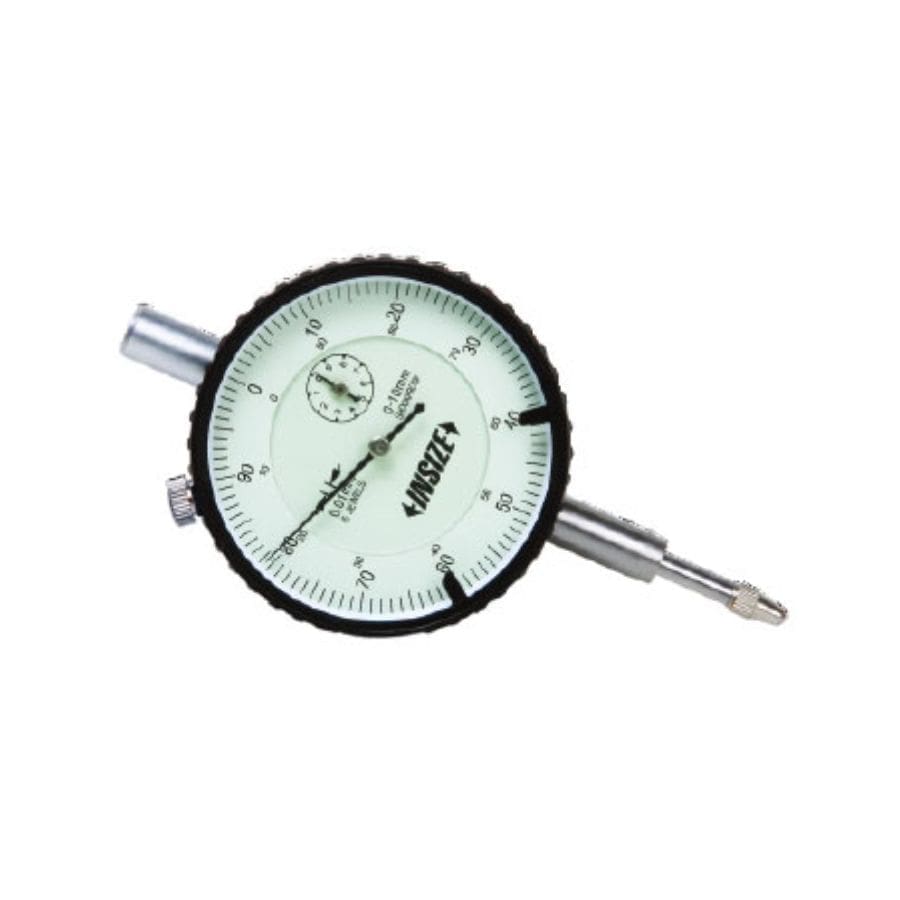

Đồng hồ so cơ khí INSIZE 2301-10

INSIZE 2301-10 là mẫu đồng hồ so cơ khí tiêu chuẩn với dải đo 10 mm, phù hợp hầu hết nhu cầu căn chỉnh và kiểm tra sai lệch trong xưởng cơ khí. Thiết kế thân trụ truyền thống, dễ gá trên đế từ hoặc giá đo, giúp kỹ thuật viên nhanh chóng thiết lập phép đo trong các công việc căn chỉnh trục, gá đặt phôi hoặc kiểm tra sau gia công.

Độ chia rõ ràng, kim chỉ ổn định và cơ cấu chống sốc cơ bản giúp thiết bị hoạt động bền bỉ trong môi trường sản xuất. Đây là lựa chọn kinh tế nhưng hiệu quả cho các ứng dụng đo độ đảo, độ đồng tâm và sai lệch vị trí trong gia công cơ khí phổ thông đến bán chính xác.

Mẹo đo đồng hồ so cho kết quả chính xác cao

Để phép đo sai lệch bằng đồng hồ so đạt độ tin cậy cao, yếu tố quan trọng nhất là giữ trục đầu đo vuông góc tuyệt đối với bề mặt hoặc hướng dịch chuyển của chi tiết. Khi đầu đo bị nghiêng, sai số cosin sẽ xuất hiện làm giá trị hiển thị nhỏ hơn sai lệch thực tế. Chỉ cần lệch góc vài độ, kết quả đã giảm đáng kể mà người đo khó nhận biết, đặc biệt trong kiểm tra độ đảo và độ song song.

Bên cạnh đó, không nên đọc kết quả tại một vị trí đơn lẻ. Khi đo chi tiết quay hoặc dịch chuyển, hãy xoay hoặc di chuyển hết một vòng làm việc và ghi nhận giá trị lớn nhất – nhỏ nhất của kim. Biên độ này mới phản ánh đúng sai lệch hình học, đồng thời loại bỏ ảnh hưởng của rung động, độ rơ gá đặt hoặc tiếp xúc chưa ổn định.

Một mẹo quan trọng khác là duy trì lực tiếp xúc đầu đo nhẹ và ổn định. Ép đầu đo quá mạnh không làm kết quả “rõ hơn” mà còn gây biến dạng vi mô bề mặt và sai lệch cơ cấu đo. Chỉ cần tiếp xúc vừa đủ để kim dịch chuyển trơn tru, kết hợp gá đặt chắc chắn bằng đế từ hoặc giá đo, người dùng sẽ thu được giá trị lặp lại tốt và chính xác hơn trong các phép đo kiểm cơ khí.

Những sai lầm phổ biến khi sử dụng đồng hồ so và cách khắc phục

Trong quá trình đo sai lệch cơ khí, nhiều kết quả không chính xác không xuất phát từ thiết bị mà đến từ thao tác sử dụng chưa đúng kỹ thuật. Việc nhận diện các lỗi phổ biến và áp dụng cách khắc phục phù hợp sẽ giúp phép đo bằng đồng hồ so ổn định, lặp lại tốt và đáng tin cậy hơn trong môi trường sản xuất.

Gá đặt không vững chắc

Một lỗi thường gặp là gắn đồng hồ so lên bề mặt không ổn định hoặc sử dụng đế từ lực hút yếu. Khi nền gá rung hoặc dịch chuyển nhỏ trong quá trình đo, kim sẽ dao động giả tạo cảm giác sai lệch lớn hơn thực tế. Điều này đặc biệt dễ xảy ra khi đo chi tiết quay hoặc trong xưởng có rung động máy móc.

Cách khắc phục là sử dụng đế từ chất lượng cao hoặc giá đo cơ khí cố định trên bàn đá chuẩn. Trước khi đo, cần kiểm tra độ chắc của toàn bộ hệ gá bằng cách chạm nhẹ vào đầu đo để xác nhận kim không dao động bất thường. Nền gá càng ổn định, kết quả đo càng đáng tin cậy.

Đặt đầu đo lệch góc

Đầu đo không vuông góc với bề mặt hoặc hướng dịch chuyển sẽ gây sai số cosin, làm giá trị hiển thị nhỏ hơn sai lệch thực. Lỗi này thường xuất hiện khi đo trong không gian hẹp, bề mặt cong hoặc vị trí khó tiếp cận, khiến người dùng vô tình để đầu đo nghiêng.

Khắc phục bằng cách điều chỉnh lại vị trí gá để trục đầu đo vuông góc tối đa với bề mặt đo. Trong các trường hợp khó tiếp cận, nên sử dụng đồng hồ so chân gập hoặc đầu đo chuyên dụng để đảm bảo hướng tiếp xúc đúng. Kiểm tra góc tiếp xúc trước khi zero sẽ giúp tránh sai lệch hệ thống.

Không đặt về điểm chuẩn (zero)

Một số người dùng đặt đầu đo vào chi tiết và đọc ngay giá trị mà không thiết lập điểm chuẩn ban đầu. Điều này khiến số đọc không phản ánh sai lệch thực tế mà chỉ là vị trí kim ngẫu nhiên tại thời điểm tiếp xúc, dẫn đến đánh giá sai dung sai chi tiết.

Cách đúng là luôn đưa đầu đo tiếp xúc nhẹ với bề mặt chuẩn, sau đó xoay vành bezel để kim về “0” hoặc giá trị tham chiếu mong muốn. Chỉ sau khi đã zero, mới tiến hành quay hoặc dịch chuyển chi tiết để đọc biên độ sai lệch. Đây là bước bắt buộc trong mọi phép đo bằng đồng hồ so.

Tác lực đo quá lớn

Ép đầu đo mạnh vào bề mặt với mục đích “giữ chắc” là sai lầm phổ biến, đặc biệt khi đo chi tiết nhỏ hoặc dùng đồng hồ so độ nhạy cao. Lực tiếp xúc lớn có thể làm biến dạng vi mô bề mặt, gây sai lệch cơ cấu truyền động và giảm độ nhạy của thiết bị theo thời gian.

Khắc phục bằng cách duy trì lực tiếp xúc nhẹ và ổn định – chỉ đủ để kim dịch chuyển trơn tru, không giật. Kết hợp với gá đặt chắc chắn, lực đo nhỏ sẽ giúp phép đo lặp lại tốt hơn, đồng thời bảo vệ cơ cấu đồng hồ so khỏi mài mòn và mất chính xác lâu dài.

FAQ – Câu hỏi thường gặp

Đồng hồ so dùng để đo gì?

Thiết bị dùng để đo sai lệch hình học như độ đảo, độ phẳng, độ song song, độ đồng tâm hoặc độ dịch chuyển nhỏ của chi tiết cơ khí.

Nên chọn đồng hồ so cơ hay điện tử?

Loại cơ khí bền và ổn định trong môi trường xưởng; loại điện tử dễ đọc số và phù hợp kiểm tra nhanh trong QC.

Độ chia 0,01 mm và 0,001 mm khác nhau thế nào?

0,001 mm có độ nhạy và độ chính xác cao hơn, dùng cho khuôn mẫu và cơ khí chính xác; 0,01 mm đủ cho gia công thông thường.

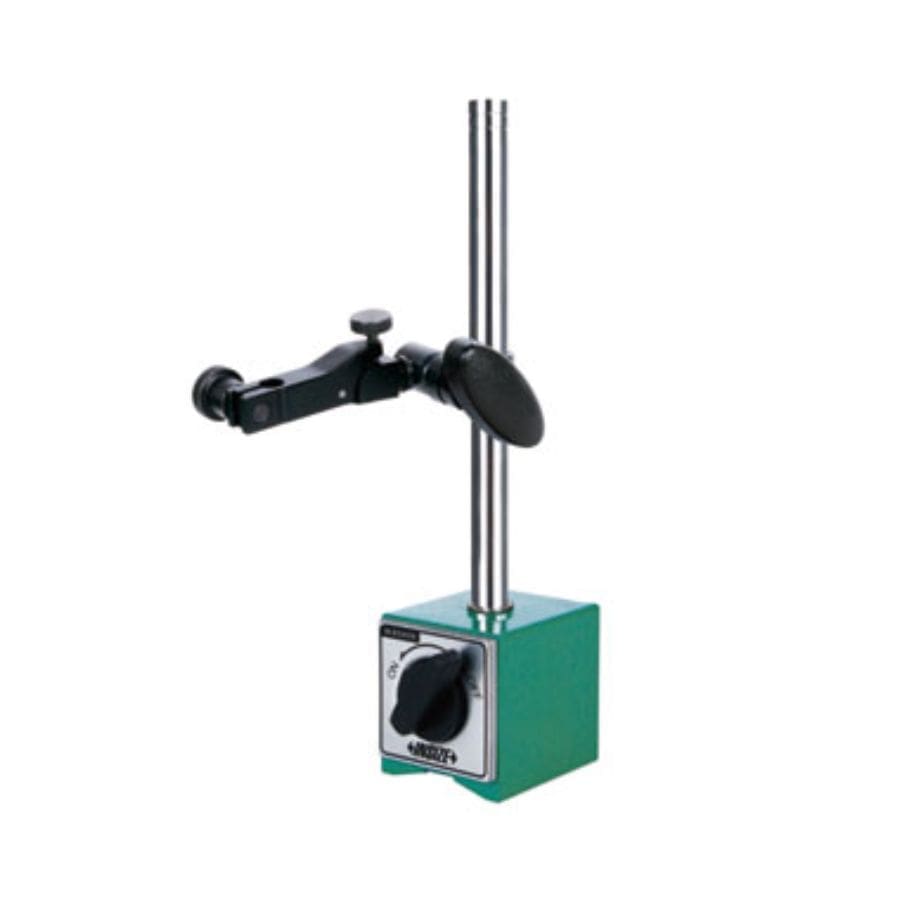

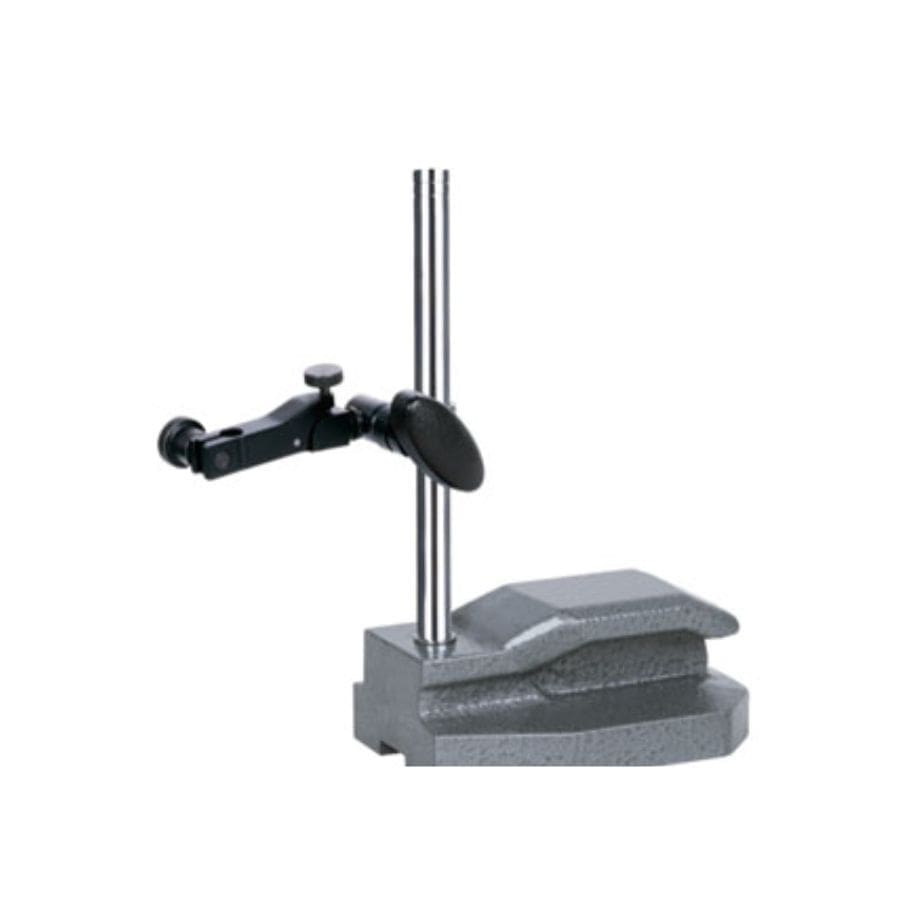

Có cần đế từ khi dùng đồng hồ so không?

Có. Đế từ giúp cố định chắc thiết bị và đảm bảo độ ổn định trong quá trình đo sai lệch.
