Máy kinh vĩ điện tử – Thiết bị đo góc chính xác cho trắc địa và xây dựng

Máy kinh vĩ điện tử là thiết bị đo trắc địa quan trọng giúp xác định góc ngang và góc đứng với độ chính xác cao trong khảo sát địa hình, thi công công trình và kiểm tra kết cấu. Nhờ công nghệ cảm biến điện tử và màn hình hiển thị số, thiết bị giúp kỹ sư đo đạc nhanh chóng, hạn chế sai số và nâng cao hiệu quả công việc. Trong bài viết này, Thương Tín sẽ giúp bạn hiểu rõ nguyên lý hoạt động, cách sử dụng, kinh nghiệm lựa chọn và các dòng máy đang được ưa chuộng hiện nay.

Giới thiệu chung về máy kinh vĩ điện tử

Máy kinh vĩ điện tử là thiết bị đo trắc địa chuyên dùng để xác định góc ngang (horizontal angle) và góc đứng (vertical angle) giữa các điểm trong không gian. Thiết bị thường được sử dụng trong khảo sát địa hình, định vị công trình, kiểm tra độ thẳng đứng của kết cấu và các công việc đo đạc chính xác trong xây dựng.

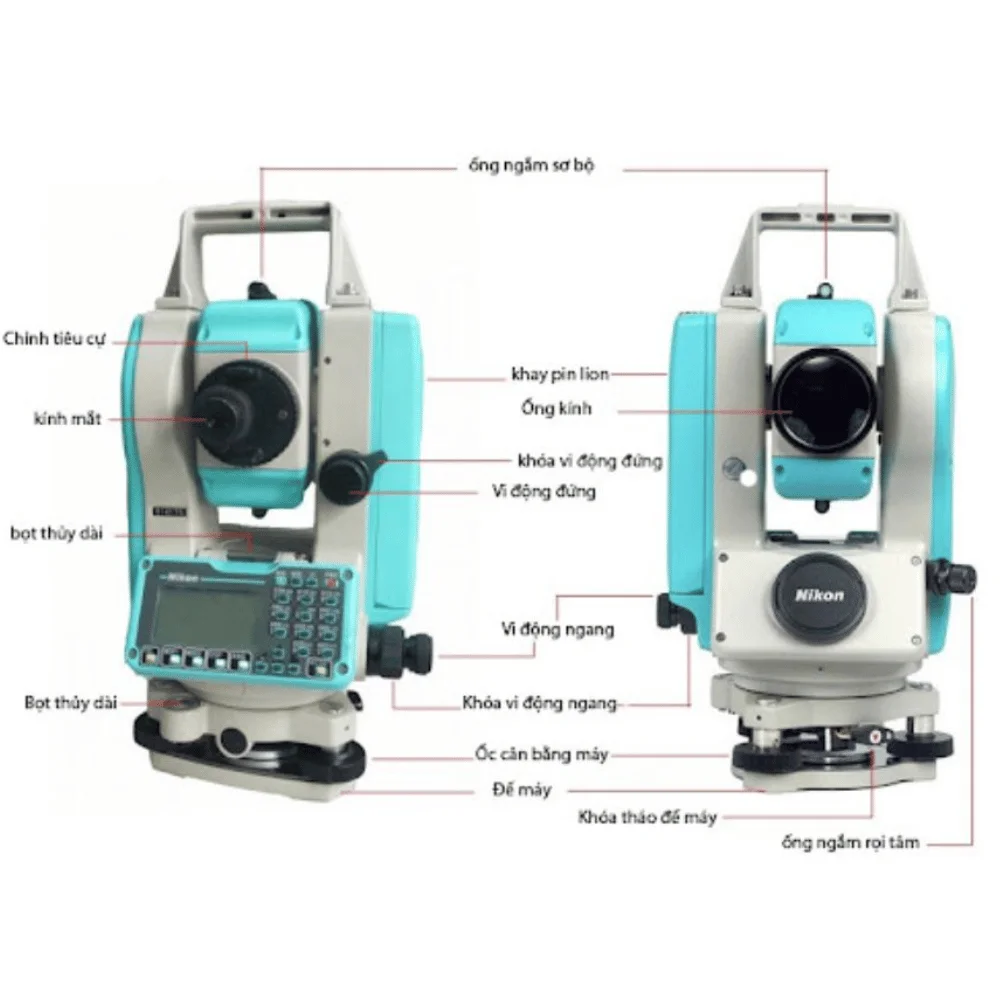

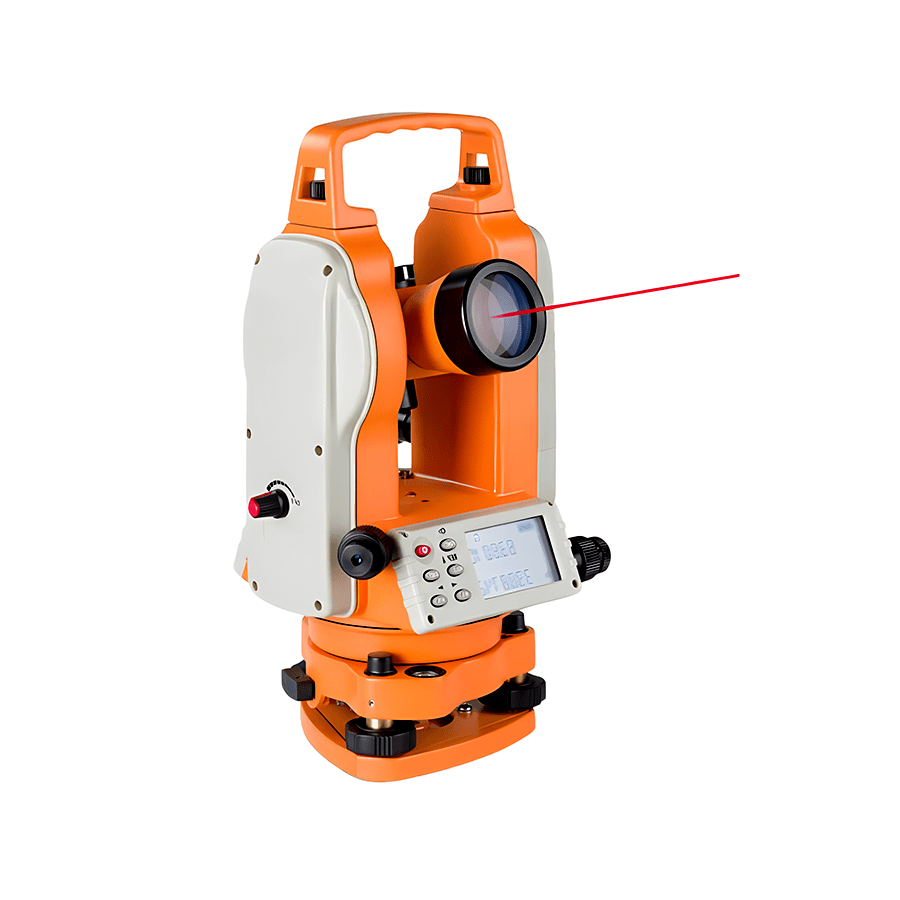

Về cấu tạo, thiết bị gồm các bộ phận chính như: ống kính ngắm (telescope), hệ thống bàn độ ngang và đứng, bộ cảm biến điện tử đo góc, màn hình LCD hiển thị kết quả và bàn đế gắn chân máy. Khi người dùng ngắm đến mục tiêu, cảm biến sẽ ghi nhận vị trí góc và hiển thị giá trị đo trực tiếp trên màn hình, giúp việc đọc kết quả nhanh và chính xác hơn so với máy cơ truyền thống.

Vì sao cần có máy kinh vĩ điện tử

Trong các công việc khảo sát và thi công, việc xác định chính xác góc và hướng là yếu tố cực kỳ quan trọng. Nếu chỉ sử dụng các phương pháp thủ công hoặc thiết bị đo cơ bản, sai số có thể tích lũy và ảnh hưởng trực tiếp đến toàn bộ công trình.

Máy đo góc trắc địa điện tử giúp kỹ sư và kỹ thuật viên thực hiện phép đo nhanh chóng, giảm sai sót do đọc số thủ công và nâng cao hiệu suất làm việc. Thiết bị còn hỗ trợ hiển thị số liệu rõ ràng, giúp quá trình kiểm tra và đối chiếu dữ liệu thuận tiện hơn.

Ngoài ra, trong những dự án lớn như xây dựng cầu đường, nhà cao tầng hoặc đo đạc địa hình, việc sử dụng thiết bị đo chuyên dụng giúp đảm bảo độ chính xác và tính đồng nhất của toàn bộ hệ thống mốc đo.

Khi sử dụng máy không đạt chuẩn gây ra hậu quả gì?

Trong lĩnh vực trắc địa và xây dựng, sai số nhỏ trong phép đo có thể dẫn đến những hệ quả lớn. Nếu sử dụng thiết bị đo góc kém chất lượng hoặc không được hiệu chuẩn đúng cách, dữ liệu đo có thể bị lệch so với thực tế.

Điều này có thể khiến các mốc định vị công trình bị sai vị trí, gây lệch kết cấu hoặc phải thi công lại nhiều hạng mục. Việc khắc phục những sai lệch này thường tốn nhiều thời gian, chi phí và làm chậm tiến độ dự án.

Không chỉ vậy, trong một số công trình yêu cầu độ chính xác cao như cầu, hầm hoặc kết cấu thép lớn, sai số trong đo đạc còn có thể ảnh hưởng đến độ an toàn và tuổi thọ của công trình. Vì vậy, việc lựa chọn thiết bị đo đạt chuẩn và sử dụng đúng cách là yếu tố không thể bỏ qua.

Hướng dẫn sử dụng máy kinh vĩ điện tử

Để đạt được kết quả đo chính xác, người dùng cần thực hiện đúng quy trình vận hành thiết bị. Dưới đây là các bước cơ bản khi sử dụng thiết bị đo góc điện tử.

Bước 1: Lắp đặt máy trên chân tripod

Đặt chân máy chắc chắn trên mặt đất, sau đó cố định thiết bị vào đế. Điều chỉnh chiều cao chân máy sao cho thao tác ngắm thuận tiện.

Bước 2: Cân bằng máy

Sử dụng bọt thủy tròn hoặc ống thủy dài để điều chỉnh các ốc cân bằng, đảm bảo thiết bị nằm ngang hoàn toàn.

Bước 3: Ngắm mục tiêu đo

Dùng ống kính để xác định điểm cần đo. Điều chỉnh tiêu cự để hình ảnh rõ nét nhất.

Bước 4: Khóa và đọc góc đo

Sau khi ngắm đúng vị trí, khóa chuyển động và đọc giá trị góc ngang hoặc góc đứng hiển thị trên màn hình.

Bước 5: Ghi lại dữ liệu

Ghi lại các thông số đo để phục vụ cho quá trình tính toán hoặc lập bản đồ sau này.

Ứng dụng thực tế của máy kinh vĩ điện tử

Trong nhiều lĩnh vực kỹ thuật, thiết bị đo góc điện tử đóng vai trò quan trọng trong việc đảm bảo độ chính xác của các phép đo và quá trình thi công.

Khảo sát địa hình và trắc địa

Trong khảo sát địa hình, thiết bị giúp xác định vị trí tương đối giữa các điểm đo và thiết lập lưới tọa độ. Dữ liệu góc đo được sử dụng để xây dựng bản đồ địa hình phục vụ quy hoạch và thiết kế công trình.

Nhờ độ chính xác cao và khả năng đo nhanh, máy giúp kỹ sư trắc địa giảm thời gian khảo sát mà vẫn đảm bảo chất lượng dữ liệu.

Thi công và định vị công trình

Trong xây dựng, thiết bị được dùng để định vị trục công trình, kiểm tra độ thẳng đứng của cột hoặc xác định hướng thi công.

Việc đo chính xác góc và hướng giúp đảm bảo các hạng mục được lắp đặt đúng vị trí thiết kế, tránh sai lệch trong quá trình thi công.

Kiểm tra kết cấu và giám sát công trình

Ngoài công tác đo đạc ban đầu, thiết bị còn được sử dụng để kiểm tra sự dịch chuyển của công trình theo thời gian.

Các kỹ sư có thể so sánh dữ liệu đo ở nhiều thời điểm khác nhau để phát hiện sớm các dấu hiệu lún, nghiêng hoặc biến dạng của kết cấu.

Cách chọn máy kinh vĩ điện tử phù hợp

Để lựa chọn máy kinh vĩ điện tử đáp ứng đúng nhu cầu đo đạc trong thực tế, người dùng cần xem xét nhiều yếu tố kỹ thuật cũng như điều kiện làm việc tại công trường. Việc chọn đúng thiết bị ngay từ đầu không chỉ giúp đảm bảo độ chính xác của dữ liệu đo mà còn tối ưu chi phí đầu tư và nâng cao hiệu quả sử dụng lâu dài.

Độ chính xác đo góc

Độ chính xác là tiêu chí quan trọng nhất khi lựa chọn thiết bị đo góc trắc địa. Thông số này thường được biểu thị bằng đơn vị giây (″).

Đối với các công việc khảo sát cơ bản hoặc thi công dân dụng, các dòng máy có độ chính xác khoảng 5″ thường đã đáp ứng tốt yêu cầu. Trong khi đó, các dự án đòi hỏi độ chính xác cao hơn như xây dựng hạ tầng, cầu đường hoặc công trình quy mô lớn nên ưu tiên thiết bị có độ chính xác 2″ – 3″ để đảm bảo kết quả đo đáng tin cậy.

Chất lượng hệ thống quang học

Hệ thống ống kính ảnh hưởng trực tiếp đến khả năng quan sát và ngắm mục tiêu. Một máy có ống kính chất lượng tốt sẽ cho hình ảnh rõ nét, độ tương phản cao và dễ dàng nhận diện điểm đo ngay cả khi khoảng cách xa.

Ngoài ra, ống kính có độ phóng đại lớn và khả năng lấy nét nhanh cũng giúp kỹ thuật viên thao tác thuận tiện hơn khi làm việc ngoài hiện trường, đặc biệt trong điều kiện ánh sáng phức tạp.

Khả năng hiển thị và thao tác

Màn hình hiển thị rõ ràng giúp người dùng đọc dữ liệu nhanh chóng và hạn chế nhầm lẫn khi ghi kết quả đo. Các dòng máy hiện đại thường trang bị màn hình LCD lớn, có đèn nền và giao diện điều khiển trực quan.

Bên cạnh đó, bố trí phím chức năng hợp lý cũng giúp thao tác đo đạc trở nên nhanh gọn hơn, đặc biệt khi làm việc liên tục trong thời gian dài hoặc trong môi trường ngoài trời.

Độ bền và khả năng chống chịu môi trường

Thiết bị đo trắc địa thường phải hoạt động trong môi trường công trường với nhiều yếu tố khắc nghiệt như bụi, độ ẩm hoặc rung động. Vì vậy, người dùng nên ưu tiên các dòng máy có thiết kế chắc chắn, khả năng chống bụi và chống ẩm tốt.

Một thiết bị có độ bền cao không chỉ giúp duy trì độ chính xác ổn định trong thời gian dài mà còn giảm thiểu chi phí bảo trì và sửa chữa trong quá trình sử dụng.

Các thương hiệu phổ biến về máy kinh vĩ điện tử

Trên thị trường hiện nay có nhiều hãng sản xuất thiết bị trắc địa uy tín với chất lượng đã được kiểm chứng trong thực tế.

• GEO-Fennel – thương hiệu thiết bị đo đạc đến từ Đức, nổi bật với các dòng máy trắc địa, máy cân bằng laser và thiết bị đo xây dựng có độ chính xác cao. Sản phẩm của GEO-Fennel được đánh giá cao nhờ thiết kế bền bỉ, dễ sử dụng và phù hợp với nhiều công việc khảo sát ngoài thực địa.
• Topcon là hãng thiết bị trắc địa nổi tiếng của Nhật Bản với nhiều dòng máy kinh vĩ, máy toàn đạc và thiết bị đo khảo sát chất lượng cao. Các sản phẩm của hãng được tin dùng trong ngành xây dựng và khảo sát nhờ độ chính xác ổn định và khả năng hoạt động tốt trong môi trường khắc nghiệt.
• Sokkia là thương hiệu lâu đời trong lĩnh vực thiết bị đo trắc địa và định vị công trình. Các dòng máy của Sokkia được thiết kế với công nghệ quang học tiên tiến, độ bền cao và khả năng đo đạc chính xác, đáp ứng tốt nhu cầu của kỹ sư khảo sát và thi công.

Một số dòng máy kinh vĩ điện tử phổ biến đang được ưa chuộng

Trên thị trường thiết bị trắc địa, một số dòng máy kinh vĩ của GEO-Fennel luôn được kỹ sư khảo sát và nhà thầu xây dựng tin tưởng nhờ độ chính xác ổn định và khả năng hoạt động bền bỉ ngoài công trường. Dưới đây là hai model tiêu biểu đang được sử dụng phổ biến hiện nay.

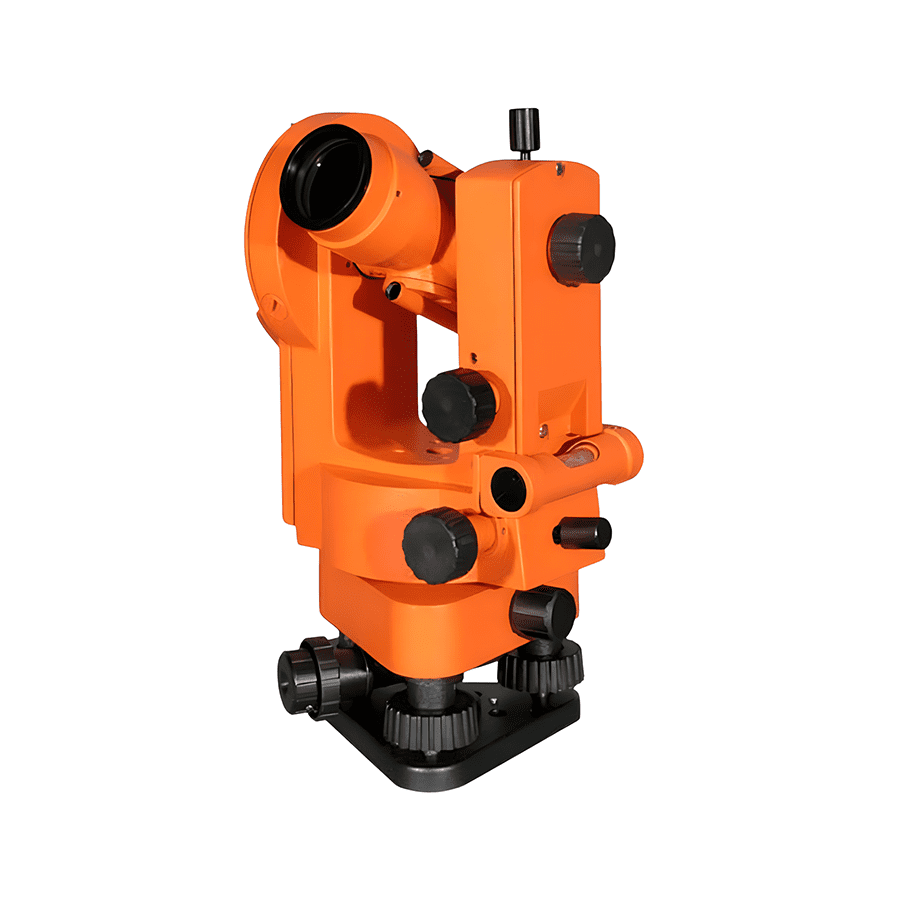

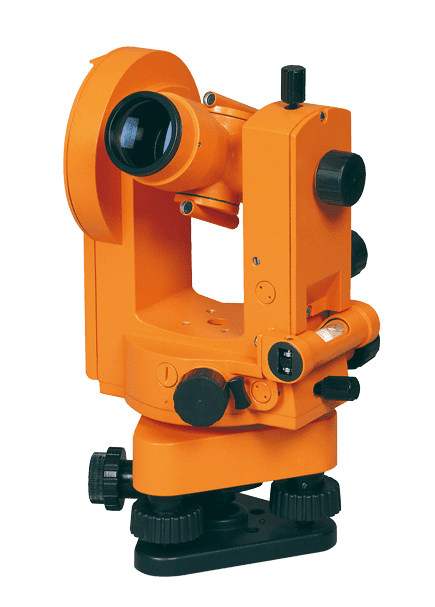

Máy kinh vĩ cơ GEO-Fennel FET500

GEO-Fennel FET500 là dòng máy kinh vĩ cơ được thiết kế cho các công việc đo đạc trong xây dựng dân dụng, công nghiệp và khảo sát địa hình. Thiết bị nổi bật với hệ thống quang học ổn định, giúp người dùng dễ dàng ngắm mục tiêu và thực hiện các phép đo góc với độ tin cậy cao trong nhiều điều kiện làm việc khác nhau.

Máy sở hữu độ phóng đại 20x, đường kính vật kính 30 mm cùng khả năng lấy nét tối thiểu 1,2 m, cho hình ảnh rõ nét ngay cả khi đo ở khoảng cách xa. Thiết bị đọc trực tiếp đến 0,1 gon với độ chính xác khoảng 10 mgon, phù hợp cho các công tác định vị, kiểm tra góc và thi công nền móng.

Bên cạnh đó, FET500 còn được thiết kế gọn nhẹ với trọng lượng khoảng 2 kg và có thể hoạt động ổn định trong dải nhiệt độ từ -40°C đến +50°C. Nhờ độ bền cao và cấu tạo chắc chắn, thiết bị đặc biệt phù hợp với môi trường công trường có nhiều bụi và rung động.

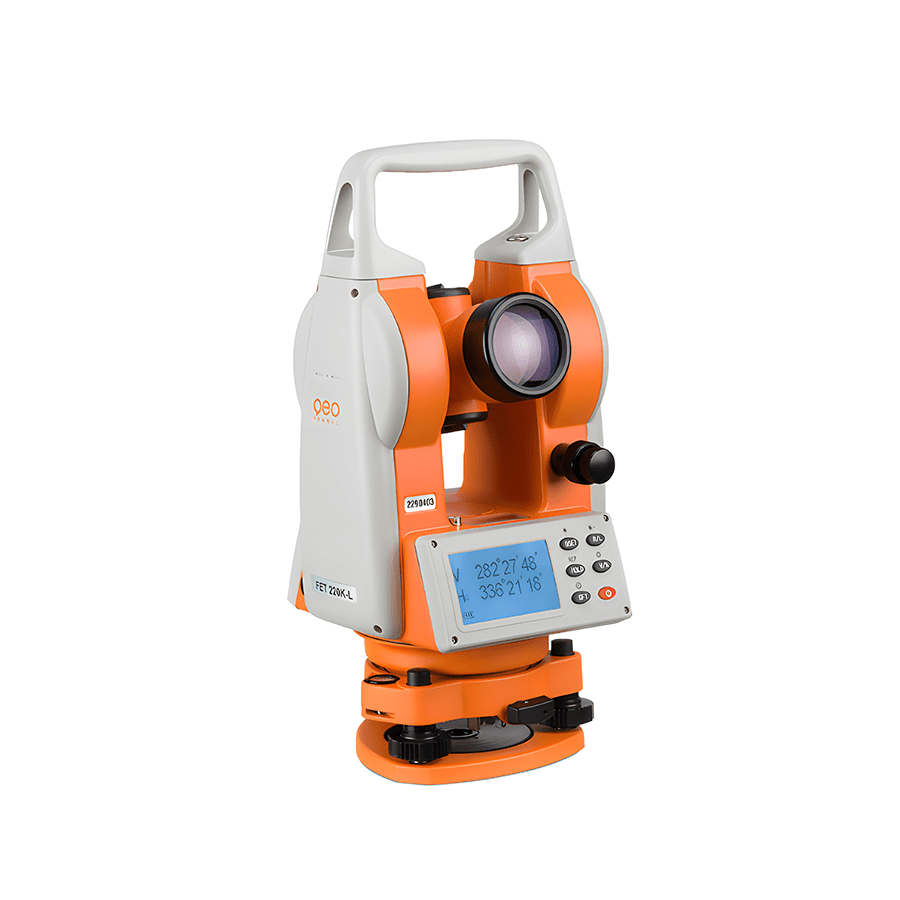

Máy kinh vĩ điện tử GEO-Fennel FET220

GEO-Fennel FET220 là phiên bản máy kinh vĩ điện tử hiện đại, được trang bị màn hình LCD lớn giúp hiển thị số liệu đo rõ ràng và dễ đọc. Thiết bị cho phép đo góc ngang và góc đứng nhanh chóng, đồng thời hỗ trợ các chức năng như đặt lại góc 0 hoặc giữ giá trị đo để thuận tiện cho việc ghi nhận dữ liệu tại hiện trường.

Máy sử dụng hệ thống đo góc bằng encoder điện tử, độ phóng đại ống kính 30x và đường kính vật kính 45 mm, giúp hình ảnh quan sát sáng và sắc nét. Độ chính xác đo góc khoảng 20″ (6 mgon) cùng khả năng đọc tối thiểu 10″, đáp ứng tốt cho các công việc trắc địa và thi công công trình.

Một điểm nổi bật của FET220 là laser định tâm (laser plummet) giúp đặt máy chính xác lên điểm mốc, rút ngắn thời gian thiết lập tại công trường. Thiết bị có chuẩn bảo vệ IP54, chống bụi và nước nhẹ, cho phép hoạt động ổn định trong nhiều điều kiện môi trường khác nhau.

Mẹo đo chính xác khi sử dụng máy kinh vĩ điện tử

Để các phép đo đạt độ chính xác cao và ổn định trong suốt quá trình khảo sát, người sử dụng nên áp dụng một số mẹo nhỏ nhưng rất hiệu quả khi vận hành máy kinh vĩ điện tử ngoài thực địa. Những kinh nghiệm này giúp hạn chế sai số, đồng thời đảm bảo kết quả đo đáng tin cậy trong nhiều điều kiện làm việc khác nhau.

Trước hết, hãy đặt thiết bị trên nền đất vững chắc và bằng phẳng. Chân máy cần được cố định chắc chắn để tránh rung lắc, đặc biệt khi đo ở khu vực có nền đất mềm hoặc không ổn định. Trong điều kiện gió mạnh, nên điều chỉnh chân tripod thấp hơn hoặc gia cố thêm để tăng độ ổn định cho toàn bộ hệ thống đo.

Trong quá trình quan sát và đọc số liệu, người dùng cũng nên hạn chế chạm vào thân máy hoặc chân máy. Những rung động nhỏ tưởng chừng không đáng kể vẫn có thể làm thay đổi vị trí ngắm, dẫn đến sai lệch kết quả đo góc. Vì vậy, sau khi căn chỉnh mục tiêu, nên giữ thiết bị ổn định vài giây trước khi ghi nhận số liệu.

Bên cạnh đó, kiểm tra và hiệu chuẩn thiết bị định kỳ là yếu tố quan trọng để duy trì độ chính xác lâu dài. Việc bảo dưỡng đúng lịch giúp phát hiện sớm các sai lệch kỹ thuật, đảm bảo máy luôn hoạt động ổn định và hạn chế sai số tích lũy trong các dự án đo đạc kéo dài.

Những sai lầm phổ biến khi sử dụng máy kinh vĩ điện tử và cách khắc phục

Trong quá trình khảo sát và đo đạc thực địa, việc sử dụng máy kinh vĩ điện tử tưởng chừng đơn giản nhưng vẫn có thể phát sinh nhiều sai sót nếu thao tác không đúng kỹ thuật. Những lỗi nhỏ này đôi khi không được chú ý ngay lập tức, nhưng lại có thể làm sai lệch kết quả đo và ảnh hưởng đến độ chính xác của toàn bộ dữ liệu khảo sát. Dưới đây là một số sai lầm phổ biến mà người dùng thường gặp và cách khắc phục hiệu quả.

Không cân bằng máy trước khi đo

Một trong những lỗi phổ biến nhất là bỏ qua bước cân bằng thiết bị trước khi bắt đầu đo. Khi máy không được đặt ở trạng thái cân bằng hoàn toàn, trục quay ngang và trục quay đứng sẽ không đúng vị trí chuẩn, dẫn đến sai lệch trong quá trình đo góc. Sai số này có thể tích lũy qua nhiều phép đo và làm giảm độ tin cậy của kết quả khảo sát.

Để khắc phục tình trạng này, người dùng cần kiểm tra bọt thủy trước mỗi lần đo và điều chỉnh các ốc cân bằng trên đế máy cho đến khi bọt thủy nằm chính giữa vòng tròn. Việc cân bằng đúng cách ngay từ đầu sẽ giúp thiết bị hoạt động ổn định và đảm bảo các phép đo đạt độ chính xác cao.

Ngắm mục tiêu chưa chính xác

Việc xác định sai điểm ngắm cũng là lỗi thường gặp khi thao tác với thiết bị đo góc trắc địa. Nếu tâm của ống kính không trùng khớp với mục tiêu cần đo, kết quả hiển thị sẽ không phản ánh đúng vị trí thực tế. Điều này đặc biệt dễ xảy ra khi đo ở khoảng cách xa hoặc trong điều kiện ánh sáng không thuận lợi.

Để hạn chế sai sót này, người dùng nên điều chỉnh tiêu cự và căn chỉnh tâm ống kính thật cẩn thận trước khi khóa góc đo. Ngoài ra, việc kiểm tra lại điểm ngắm một lần nữa trước khi ghi nhận dữ liệu cũng là thói quen tốt giúp đảm bảo độ chính xác của phép đo.

Không kiểm tra hiệu chuẩn định kỳ

Sau một thời gian sử dụng, thiết bị có thể xuất hiện sai lệch nhỏ do tác động của môi trường, rung động trong quá trình vận chuyển hoặc va chạm ngoài ý muốn. Nếu những sai lệch này không được phát hiện kịp thời, kết quả đo trong các dự án sau có thể không còn chính xác như ban đầu.

Cách tốt nhất để phòng tránh tình trạng này là thực hiện kiểm tra và hiệu chuẩn thiết bị theo định kỳ. Người dùng nên mang máy đến các trung tâm kỹ thuật hoặc đơn vị bảo trì chuyên nghiệp để kiểm tra các thông số đo, từ đó đảm bảo thiết bị luôn hoạt động ổn định và duy trì độ chính xác lâu dài.

FAQ – Câu hỏi thường gặp

1. Máy kinh vĩ điện tử khác gì so với máy kinh vĩ cơ?

Phiên bản điện tử hiển thị kết quả đo trên màn hình số, giúp đọc dữ liệu nhanh và hạn chế sai số so với việc đọc vạch chia cơ học.

2. Độ chính xác của máy kinh vĩ thường là bao nhiêu?

Tùy dòng thiết bị, độ chính xác thường nằm trong khoảng 2″ đến 5″, phù hợp cho đa số công việc khảo sát và xây dựng.

3. Thiết bị có cần hiệu chuẩn định kỳ không?

Có. Việc hiệu chuẩn giúp đảm bảo kết quả đo luôn chính xác và tránh sai số tích lũy trong quá trình sử dụng lâu dài.

4. Có thể sử dụng máy trong điều kiện ngoài trời không?

Thiết bị được thiết kế để hoạt động tốt trong môi trường công trường, tuy nhiên nên tránh mưa lớn hoặc va đập mạnh.
