Máy thông tầng – Thiết bị định vị thẳng đứng chính xác cho thi công công trình

Máy thông tầng là thiết bị đo lường chuyên dụng dùng để xác định vị trí thẳng đứng giữa các tầng trong công trình xây dựng. Nhờ công nghệ laser hiện đại, thiết bị giúp truyền điểm chuẩn từ tầng dưới lên tầng trên với độ chính xác cao, hỗ trợ kỹ sư và thợ thi công căn chỉnh trục cột, tường và kết cấu nhanh chóng. Bài viết dưới đây sẽ giúp bạn hiểu rõ nguyên lý hoạt động, cách sử dụng cũng như kinh nghiệm chọn mua thiết bị thông tầng phù hợp cho công việc.

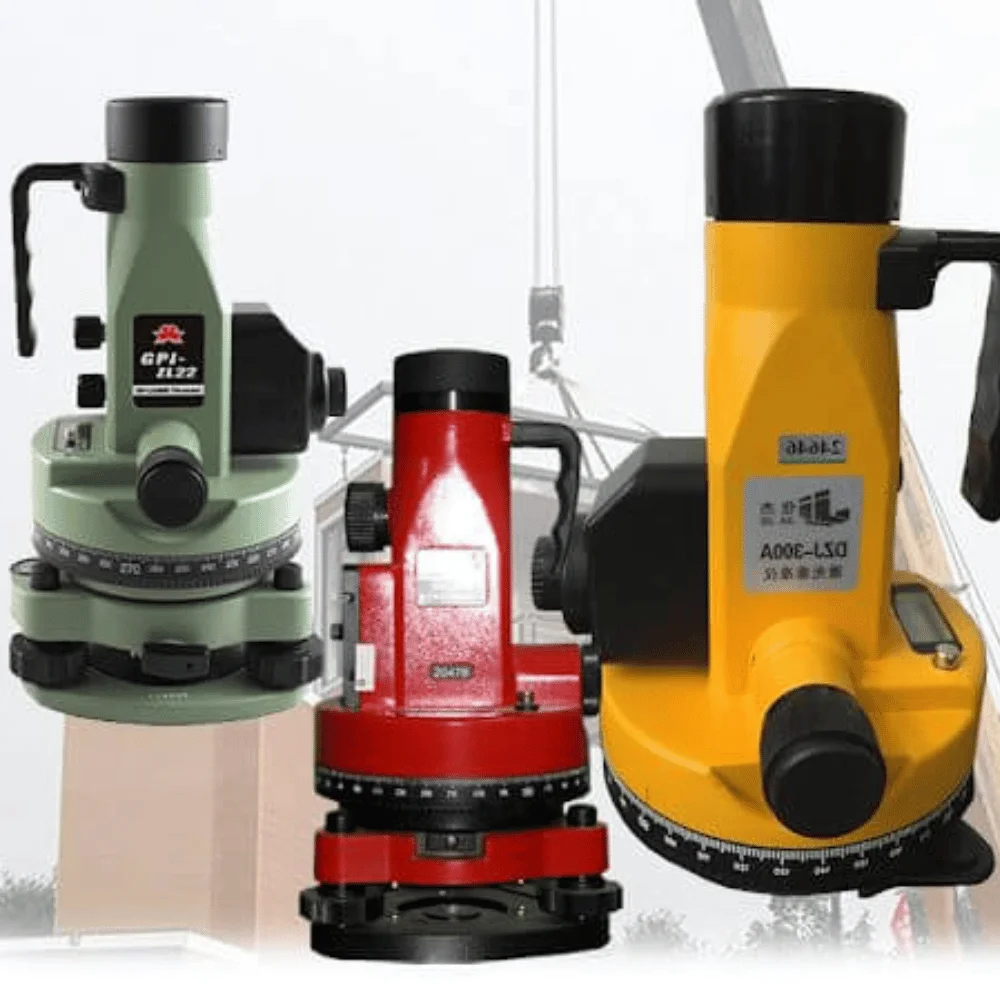

Giới thiệu chung về máy thông tầng

Máy thông tầng là thiết bị đo trắc địa chuyên dùng để xác định vị trí theo phương thẳng đứng giữa các tầng của công trình. Trong quá trình thi công nhà cao tầng, việc đảm bảo các trục cột, tường và kết cấu kỹ thuật thẳng hàng từ tầng này sang tầng khác là yêu cầu bắt buộc nhằm duy trì độ chính xác của toàn bộ công trình.

Thiết bị hoạt động dựa trên nguồn phát tia laser được định hướng theo phương thẳng đứng, tạo ra điểm chiếu rõ ràng ở tầng trên hoặc tầng dưới. Nhờ đó, kỹ sư có thể truyền điểm chuẩn nhanh chóng mà không cần sử dụng các phương pháp thủ công như dây dọi truyền thống.

Về cấu tạo, máy thường bao gồm bộ phát laser, hệ thống thấu kính định hướng, bộ cân bằng tự động và thân máy chắc chắn để đảm bảo độ ổn định khi làm việc. Sự kết hợp giữa các thành phần này giúp thiết bị duy trì độ chính xác cao ngay cả trong môi trường công trường.

Vì sao cần có máy thông tầng

Trong các công trình xây dựng nhiều tầng, việc xác định vị trí trục theo phương thẳng đứng là bước quan trọng trong giai đoạn định vị kết cấu. Nếu các trục không được truyền chính xác từ tầng dưới lên tầng trên, toàn bộ hệ kết cấu có thể bị sai lệch so với thiết kế ban đầu.

Thiết bị laser thông tầng giúp rút ngắn đáng kể thời gian định vị trục so với phương pháp thủ công. Chỉ với vài thao tác đơn giản, người thi công đã có thể xác định chính xác vị trí điểm chuẩn ở nhiều tầng khác nhau.

Ngoài ra, thiết bị còn giúp giảm thiểu sai sót trong thi công và tăng tính đồng bộ của công trình. Khi các trục cột và tường được căn chỉnh chính xác ngay từ đầu, quá trình lắp đặt hệ thống kỹ thuật sau này cũng trở nên thuận lợi hơn.

Khi sử dụng máy không đạt chuẩn gây ra hậu quả gì?

Trong thực tế thi công, không ít trường hợp sử dụng thiết bị đo đã bị sai chuẩn hoặc có độ chính xác thấp. Điều này có thể dẫn đến việc xác định sai vị trí trục giữa các tầng, gây ra sự lệch trục trong toàn bộ công trình.

Sai lệch nhỏ ở tầng thấp có thể trở nên nghiêm trọng khi công trình lên cao. Các kết cấu như cột, tường hoặc giếng thang máy có thể không còn thẳng hàng, khiến việc lắp đặt hệ thống kỹ thuật gặp nhiều khó khăn.

Ngoài ra, việc phát hiện sai lệch muộn có thể khiến đơn vị thi công phải chỉnh sửa hoặc phá dỡ một phần kết cấu để thi công lại. Điều này không chỉ làm tăng chi phí mà còn ảnh hưởng trực tiếp đến tiến độ dự án.

Hướng dẫn sử dụng máy thông tầng

Để thiết bị hoạt động hiệu quả và đảm bảo độ chính xác cao, người dùng nên thực hiện theo các bước sau:

Bước 1: Chuẩn bị vị trí đặt máy

Đặt thiết bị trên chân tripod hoặc bề mặt phẳng chắc chắn. Khu vực đặt máy cần tránh rung động mạnh và không bị che khuất đường truyền của tia laser.

Bước 2: Khởi động và cân bằng thiết bị

Bật nguồn máy và chờ hệ thống tự cân bằng hoạt động. Một số dòng máy sẽ hiển thị đèn báo hoặc âm thanh khi quá trình cân bằng hoàn tất.

Bước 3: Căn chỉnh điểm chuẩn ban đầu

Điều chỉnh vị trí thiết bị để tia laser chiếu chính xác vào điểm mốc tại tầng gốc của công trình.

Bước 4: Xác định điểm tại tầng trên

Tại tầng phía trên, xác định vị trí điểm laser chiếu tới và đánh dấu làm điểm trục.

Bước 5: Kiểm tra lại kết quả đo

Sau khi hoàn tất, nên kiểm tra lại để đảm bảo thiết bị không bị xê dịch trong quá trình làm việc.

Ứng dụng thực tế

Thiết bị định vị trục đứng được ứng dụng rộng rãi trong nhiều lĩnh vực liên quan đến xây dựng và lắp đặt công trình.

Thi công nhà cao tầng

Trong các dự án chung cư, khách sạn hoặc cao ốc văn phòng, việc truyền chính xác vị trí trục cột giữa các tầng là yêu cầu bắt buộc. Thiết bị laser thông tầng giúp kỹ sư định vị nhanh và chính xác các trục kết cấu trong toàn bộ công trình.

Nhờ khả năng chiếu tia thẳng đứng ổn định, quá trình căn chỉnh cột và tường trở nên đơn giản hơn, đồng thời giảm thiểu sai lệch trong thi công.

Lắp đặt hệ thống thang máy

Trục thang máy phải đảm bảo độ thẳng đứng gần như tuyệt đối để hệ thống vận hành an toàn. Thiết bị chiếu điểm thẳng đứng giúp kỹ thuật viên xác định chính xác vị trí ray dẫn hướng và trục thang từ đáy hố thang đến phòng máy.

Việc sử dụng thiết bị laser trong công đoạn này giúp tiết kiệm thời gian căn chỉnh và đảm bảo độ chính xác cao.

Kiểm tra và nghiệm thu công trình

Trong quá trình kiểm tra chất lượng, thiết bị đo laser giúp kỹ sư nhanh chóng đánh giá độ thẳng đứng của các cấu kiện xây dựng.

Nhờ đó, các sai lệch tiềm ẩn có thể được phát hiện sớm và xử lý trước khi công trình hoàn thiện.

Cách chọn máy thông tầng

Khi lựa chọn thiết bị, người dùng nên cân nhắc các tiêu chí quan trọng sau:

• Độ chính xác của tia laser
• Tầm hoạt động phù hợp với chiều cao công trình
• Khả năng tự cân bằng
• Độ bền và khả năng chống bụi, chống nước
• Thời lượng pin và khả năng làm việc liên tục
• Thương hiệu và chế độ bảo hành

Một thiết bị chất lượng sẽ giúp đảm bảo kết quả đo ổn định trong suốt quá trình thi công.

Các thương hiệu phổ biến về dòng máy thông tầng

Hiện nay trên thị trường có nhiều thương hiệu thiết bị đo lường cung cấp các dòng máy laser thông tầng chất lượng cao. Một số thương hiệu được nhiều kỹ sư xây dựng tin dùng gồm:

Bosch là thương hiệu công nghệ đến từ Đức nổi tiếng toàn cầu trong lĩnh vực thiết bị điện và dụng cụ đo lường. Các dòng máy thông tầng và thiết bị laser của Bosch được đánh giá cao nhờ độ chính xác ổn định, khả năng tự cân bằng nhanh và thiết kế bền bỉ phù hợp với môi trường công trường. Nhờ sự kết hợp giữa công nghệ laser hiện đại và hệ thống bảo vệ chống bụi, chống nước, sản phẩm của Bosch thường được các kỹ sư xây dựng và đơn vị thi công chuyên nghiệp tin dùng.

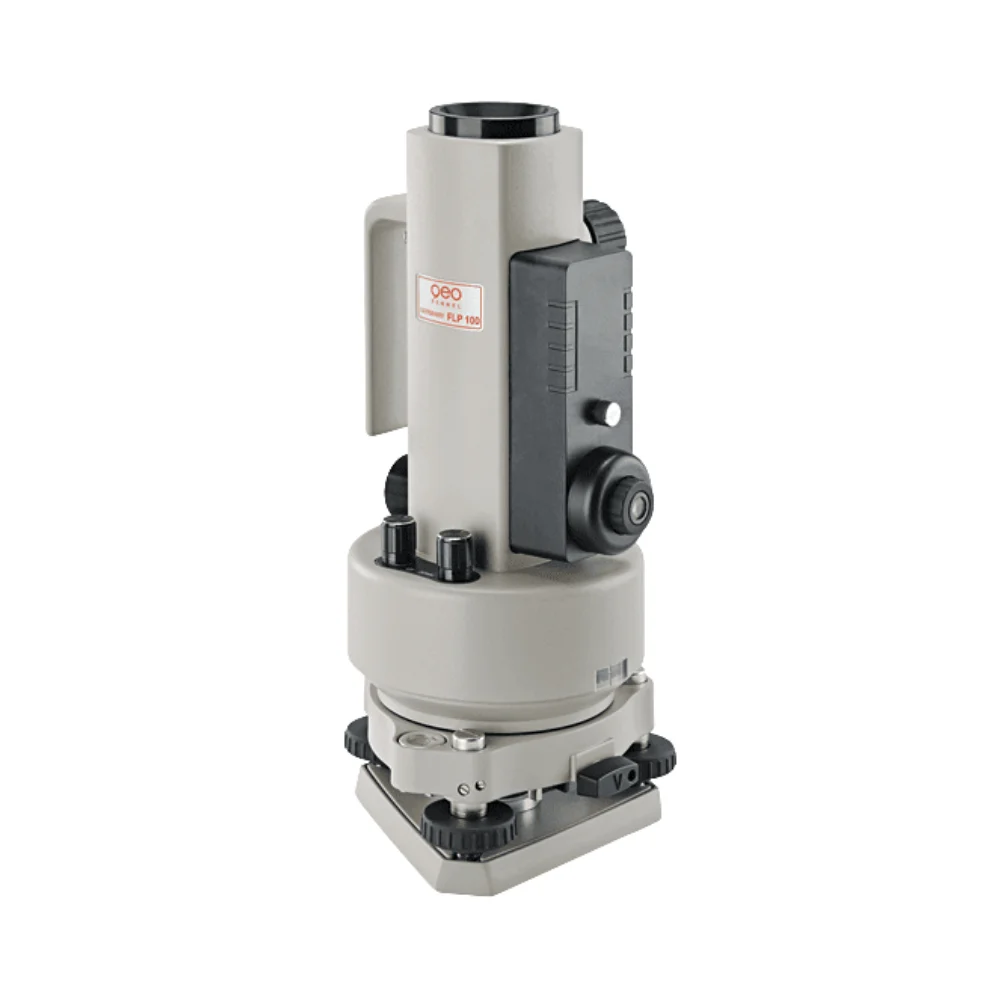

GEO-Fennel là thương hiệu thiết bị đo trắc địa đến từ Đức, chuyên phát triển các dòng máy laser phục vụ ngành xây dựng và khảo sát công trình. Các sản phẩm của hãng nổi bật với độ chính xác cao, khả năng làm việc ổn định trong điều kiện công trường khắc nghiệt và thiết kế tối ưu cho công việc đo đạc ngoài thực địa. Nhờ tập trung vào các giải pháp đo chuyên dụng, thiết bị thông tầng của GEO-Fennel được nhiều kỹ sư trắc địa và nhà thầu xây dựng lựa chọn.

Makita là thương hiệu nổi tiếng của Nhật Bản với hơn 100 năm kinh nghiệm trong lĩnh vực sản xuất dụng cụ điện và thiết bị hỗ trợ thi công. Bên cạnh các dòng máy cầm tay quen thuộc, Makita còn phát triển nhiều thiết bị đo laser phục vụ công việc căn chỉnh và định vị trong xây dựng. Máy thông tầng của Makita được đánh giá cao nhờ thiết kế chắc chắn, dễ sử dụng và khả năng hoạt động ổn định trong môi trường công trường.

Mẹo đo của máy thông tầng

Để đạt độ chính xác cao khi sử dụng thiết bị, người dùng nên đặt máy trên chân tripod chắc chắn nhằm hạn chế rung lắc trong quá trình đo.

Ngoài ra, khi làm việc trong môi trường ánh sáng mạnh hoặc ngoài trời, việc sử dụng kính nhận tia laser hoặc bảng mục tiêu sẽ giúp xác định điểm chiếu dễ dàng hơn.

Việc vệ sinh thấu kính laser và kiểm tra thiết bị định kỳ cũng giúp duy trì độ chính xác trong quá trình sử dụng lâu dài.

Những sai lầm phổ biến khi sử dụng máy thông tầng và cách khắc phục

Trong quá trình sử dụng máy thông tầng tại công trường, nhiều người thường mắc phải một số lỗi thao tác khiến kết quả đo không đạt độ chính xác như mong muốn. Những sai sót này có thể xuất phát từ thói quen sử dụng, điều kiện làm việc hoặc việc chưa hiểu rõ nguyên lý hoạt động của thiết bị. Dưới đây là những lỗi phổ biến và cách khắc phục giúp đảm bảo kết quả định vị trục thẳng đứng luôn chính xác.

Không kiểm tra cân bằng trước khi đo

Một trong những lỗi thường gặp là bật máy và tiến hành đo ngay mà không chờ hệ thống tự cân bằng hoàn tất. Khi thiết bị chưa đạt trạng thái cân bằng, tia laser có thể bị lệch nhẹ so với trục chuẩn, dẫn đến việc xác định điểm ở tầng trên không chính xác. Sai lệch nhỏ ở bước đầu có thể ảnh hưởng đến toàn bộ quá trình định vị kết cấu trong công trình.

Để khắc phục, người dùng cần luôn kiểm tra trạng thái cân bằng của thiết bị trước khi bắt đầu đo. Hãy chờ hệ thống tự cân bằng hoạt động hoàn tất và quan sát các tín hiệu báo trạng thái trên máy. Việc đảm bảo thiết bị ở trạng thái ổn định sẽ giúp tia laser chiếu đúng phương thẳng đứng và nâng cao độ tin cậy của kết quả đo.

Đặt thiết bị trên bề mặt không ổn định

Một sai lầm khác là đặt thiết bị trên bề mặt rung lắc, không phẳng hoặc dễ bị xê dịch trong quá trình làm việc. Khi nền đặt máy không ổn định, tia laser có thể dao động hoặc thay đổi vị trí, khiến điểm chiếu ở các tầng phía trên bị sai lệch so với vị trí ban đầu.

Cách khắc phục hiệu quả là sử dụng chân máy chuyên dụng (tripod) để cố định thiết bị trong suốt quá trình đo. Ngoài ra, nên đặt máy trên nền bê tông hoặc bề mặt chắc chắn, tránh các khu vực gần máy khoan, máy cắt hoặc các nguồn rung động mạnh trong công trường.

Không kiểm tra hiệu chuẩn định kỳ

Sau một thời gian sử dụng, thiết bị đo có thể bị sai lệch do va chạm, rung lắc hoặc điều kiện môi trường khắc nghiệt tại công trường. Nếu không kiểm tra và hiệu chuẩn định kỳ, độ chính xác của tia laser có thể giảm dần mà người dùng không nhận ra.

Để đảm bảo thiết bị luôn hoạt động đúng chuẩn, nên thực hiện kiểm tra và hiệu chuẩn định kỳ theo khuyến nghị của nhà sản xuất hoặc đơn vị cung cấp. Việc bảo dưỡng đúng cách không chỉ giúp duy trì độ chính xác của thiết bị mà còn kéo dài tuổi thọ và đảm bảo hiệu quả trong quá trình thi công.

FAQ – Câu hỏi thường gặp

Máy thông tầng có thể sử dụng ngoài trời không?

Có thể sử dụng ngoài trời, tuy nhiên trong điều kiện ánh sáng mạnh nên dùng thêm kính nhận tia laser để dễ quan sát điểm chiếu.

Sai số của thiết bị thường là bao nhiêu?

Sai số tùy thuộc vào từng model nhưng thường chỉ ở mức vài milimet trên mỗi chục mét chiều cao.

Thiết bị có cần hiệu chuẩn định kỳ không?

Có. Việc kiểm tra và hiệu chuẩn định kỳ giúp đảm bảo thiết bị luôn hoạt động chính xác.

Người mới có thể sử dụng thiết bị này không?

Hoàn toàn có thể. Hầu hết các model hiện nay đều có cơ chế tự cân bằng và thao tác khá đơn giản.
