Máy thủy bình – Thiết bị đo cao độ chính xác trong xây dựng và trắc địa

Trong lĩnh vực xây dựng và trắc địa, việc xác định cao độ chính xác là yếu tố quan trọng giúp đảm bảo công trình được thi công đúng thiết kế và hạn chế sai lệch trong quá trình xây dựng. Máy thủy bình vì thế trở thành thiết bị đo đạc không thể thiếu tại các công trường hiện nay. Trong bài viết này, Thương Tín sẽ giúp bạn hiểu rõ về nguyên lý hoạt động, ứng dụng thực tế cũng như cách lựa chọn máy thủy bình phù hợp để phục vụ hiệu quả cho công việc đo cao độ và khảo sát địa hình.

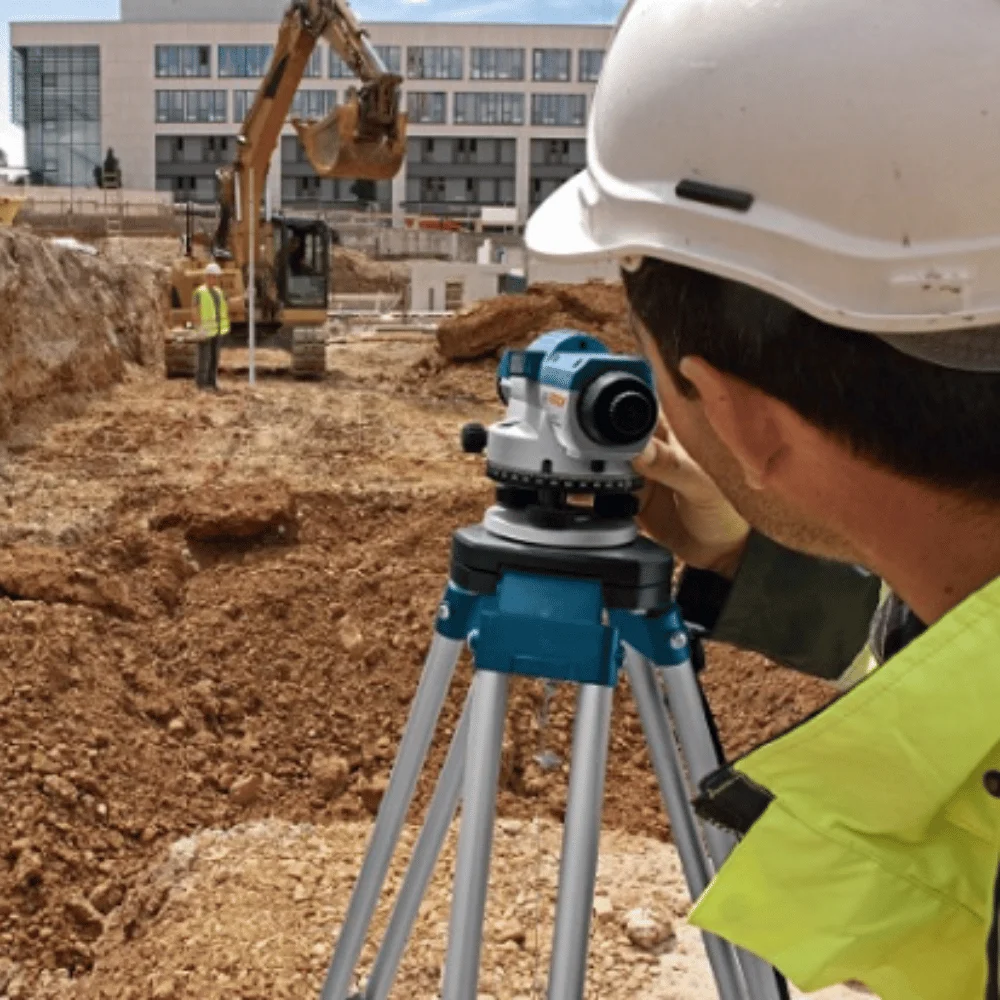

Giới thiệu chung về máy thủy bình

Máy thủy bình là thiết bị đo đạc được sử dụng để xác định cao độ, chênh lệch độ cao và mặt phẳng chuẩn giữa các điểm trong không gian. Thiết bị này xuất hiện phổ biến trong các công việc khảo sát địa hình, thi công công trình, san lấp mặt bằng và kiểm tra độ bằng phẳng của kết cấu xây dựng. Nhờ khả năng tạo ra đường ngắm ngang chuẩn xác, kỹ sư và kỹ thuật viên có thể đo cao độ nhanh chóng và đáng tin cậy.

Về cấu tạo, thiết bị đo cao độ này thường gồm các bộ phận chính như ống kính ngắm (telescope), bộ bù tự động, bàn độ, ốc cân bằng, chân đế và chân máy. Trong đó, bộ bù tự động giúp đảm bảo đường ngắm luôn nằm ngang ngay cả khi thiết bị bị lệch nhẹ. Nguyên lý hoạt động dựa trên việc ngắm mục tiêu trên mia đo cao, sau đó đọc số liệu để tính toán chênh lệch độ cao giữa các điểm.

Ngày nay, ngoài dòng máy thủy bình quang học truyền thống, thị trường còn xuất hiện các dòng máy thủy bình điện tử và máy thủy bình laser, giúp nâng cao tốc độ đo và giảm sai số trong quá trình làm việc.

Vì sao cần có máy thủy bình?

Trong các công việc thi công và khảo sát địa hình, việc xác định cao độ chính xác là yếu tố bắt buộc. Nếu không có thiết bị đo cao độ chuyên dụng, các phép đo thủ công hoặc ước lượng bằng mắt thường rất dễ dẫn đến sai số, ảnh hưởng trực tiếp đến chất lượng công trình.

Sử dụng máy đo cao độ giúp kỹ sư kiểm soát độ bằng phẳng của nền móng, xác định cao độ chuẩn khi thi công tầng, đường giao thông hoặc hệ thống thoát nước. Nhờ đó, công trình đạt đúng thiết kế ban đầu và hạn chế tối đa việc sửa chữa phát sinh.

Ngoài ra, trong các dự án lớn như xây dựng cầu đường, khu công nghiệp, san lấp mặt bằng, thiết bị này còn đóng vai trò quan trọng trong việc thiết lập mốc chuẩn và kiểm tra cao độ xuyên suốt quá trình thi công.

Khi sử dụng thiết bị đo cao độ không đạt chuẩn gây ra hậu quả gì?

Trong thực tế thi công, nhiều đơn vị vẫn sử dụng máy đo cao độ kém chất lượng hoặc đã sai lệch chuẩn đo lường. Điều này có thể dẫn đến những hậu quả nghiêm trọng mà đôi khi chỉ được phát hiện khi công trình đã hoàn thiện.

Trước hết, sai số trong đo cao độ có thể khiến nền móng hoặc mặt sàn không đạt độ bằng phẳng tiêu chuẩn. Khi đó, các hạng mục tiếp theo như lắp đặt kết cấu thép, dựng cột hoặc thi công tường sẽ bị lệch so với bản vẽ thiết kế.

Ngoài ra, việc đo sai cao độ còn gây ra tình trạng đọng nước, thoát nước kém hoặc lún không đồng đều trong các công trình hạ tầng. Những lỗi này không chỉ ảnh hưởng đến tuổi thọ công trình mà còn làm tăng chi phí sửa chữa và thời gian thi công.

Quan trọng hơn, sai lệch trong đo đạc có thể gây tranh chấp kỹ thuật giữa các nhà thầu hoặc đơn vị giám sát, làm chậm tiến độ dự án và ảnh hưởng đến uy tín của đơn vị thi công.

Hướng dẫn sử dụng máy thủy bình đúng kỹ thuật

Để đảm bảo kết quả đo chính xác, người dùng cần thực hiện đúng quy trình vận hành thiết bị đo cao độ.

Bước 1: Lắp đặt chân máy và cố định thiết bị

Đặt chân máy trên bề mặt ổn định, điều chỉnh độ cao phù hợp và cố định chắc chắn. Sau đó gắn máy lên chân máy và khóa chặt ren kết nối.

Bước 2: Cân bằng thiết bị

Sử dụng các ốc cân bằng để đưa bọt thủy về vị trí trung tâm. Đối với dòng máy tự động, bộ bù sẽ hỗ trợ cân bằng chính xác hơn.

Bước 3: Điều chỉnh ống kính

Xoay ống kính để hướng về mia đo cao. Sau đó điều chỉnh vòng lấy nét để hình ảnh trên mia rõ nét.

Bước 4: Đọc và ghi số liệu

Khi đã ngắm đúng mục tiêu, đọc số trên mia và ghi lại kết quả để tính toán chênh lệch cao độ giữa các điểm.

Ứng dụng thực tế của máy thủy bình

Trong lĩnh vực đo đạc và xây dựng, việc xác định cao độ và độ bằng phẳng đóng vai trò quan trọng để đảm bảo công trình được thi công đúng thiết kế. Nhờ khả năng đo chính xác và hoạt động ổn định ngoài công trường, máy thủy bình được ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau. Dưới đây là những ứng dụng phổ biến nhất của thiết bị này trong thực tế.

Khảo sát địa hình và trắc địa

Trong công tác trắc địa, máy thủy bình được sử dụng để xác định chênh lệch cao độ giữa các điểm trên bề mặt địa hình. Dữ liệu thu thập từ thiết bị giúp kỹ sư xây dựng bản đồ địa hình, phục vụ cho việc quy hoạch, thiết kế tuyến đường hoặc chuẩn bị mặt bằng cho các dự án xây dựng.

Ngoài ra, thiết bị còn được dùng để thiết lập và kiểm tra hệ thống mốc chuẩn cao độ trong các công trình lớn. Việc xác định chính xác cao độ chuẩn giúp các bước đo đạc tiếp theo được thực hiện thống nhất và giảm sai số trong toàn bộ quá trình khảo sát.

Thi công công trình xây dựng

Trong quá trình thi công, máy thủy bình hỗ trợ kỹ sư kiểm tra cao độ của nền móng, sàn bê tông và các cấu kiện kết cấu. Việc kiểm soát cao độ ngay từ giai đoạn đầu giúp đảm bảo công trình được thi công đúng với bản vẽ thiết kế, hạn chế các sai lệch có thể ảnh hưởng đến các hạng mục tiếp theo.

Bên cạnh đó, thiết bị còn được sử dụng để kiểm tra độ bằng phẳng của bề mặt sàn, tường hoặc dầm kết cấu trước khi tiến hành các bước hoàn thiện. Điều này giúp phát hiện sớm các sai lệch và kịp thời điều chỉnh trong quá trình thi công.

Thi công hạ tầng giao thông

Trong các dự án hạ tầng như đường bộ, cầu hoặc hệ thống thoát nước, việc kiểm soát cao độ là yếu tố quan trọng để đảm bảo công trình vận hành hiệu quả. Máy thủy bình giúp kỹ sư xác định độ dốc của mặt đường, cao độ của cống thoát nước và vị trí các mốc chuẩn trong suốt quá trình thi công.

Nhờ khả năng đo chính xác, thiết bị giúp các công trình giao thông đảm bảo độ dốc hợp lý, thoát nước tốt và duy trì độ ổn định lâu dài. Đây cũng là lý do máy thủy bình luôn là công cụ quen thuộc trong các công trường xây dựng hạ tầng quy mô lớn.

Cách chọn máy thủy bình phù hợp

Khi lựa chọn thiết bị đo cao độ, người dùng nên cân nhắc một số tiêu chí quan trọng.

Trước hết là độ phóng đại của ống kính. Các dòng máy phổ biến hiện nay thường có độ phóng đại từ 24x đến 32x, phù hợp cho nhiều nhu cầu đo khác nhau.

Tiếp theo là độ chính xác đo cao. Đối với các công trình yêu cầu độ chính xác cao như cầu đường hoặc công trình lớn, nên chọn các thiết bị có sai số thấp.

Ngoài ra, người dùng cũng nên chú ý đến khả năng chống bụi, chống nước và độ bền của thiết bị. Đây là yếu tố quan trọng vì thiết bị thường phải hoạt động trong môi trường công trường khắc nghiệt.

Các thương hiệu phổ biến về máy thủy bình

Trên thị trường thiết bị trắc địa hiện nay, nhiều thương hiệu đã khẳng định được uy tín nhờ chất lượng sản phẩm ổn định, độ chính xác cao và khả năng hoạt động bền bỉ trong môi trường công trường. Dưới đây là một số hãng máy thủy bình được nhiều kỹ sư và đơn vị thi công tin dùng:

GEO-Fennel là thương hiệu thiết bị đo lường đến từ Đức, nổi tiếng với các dòng máy thủy bình có độ chính xác cao và thiết kế bền bỉ. Sản phẩm của hãng được đánh giá cao nhờ khả năng hoạt động ổn định trong điều kiện công trường khắc nghiệt, phù hợp cho các công việc khảo sát địa hình và thi công xây dựng.

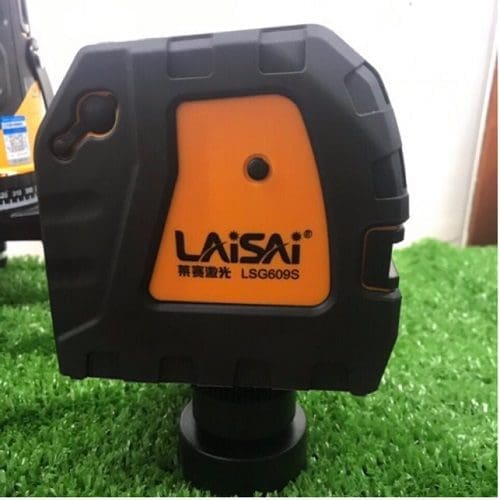

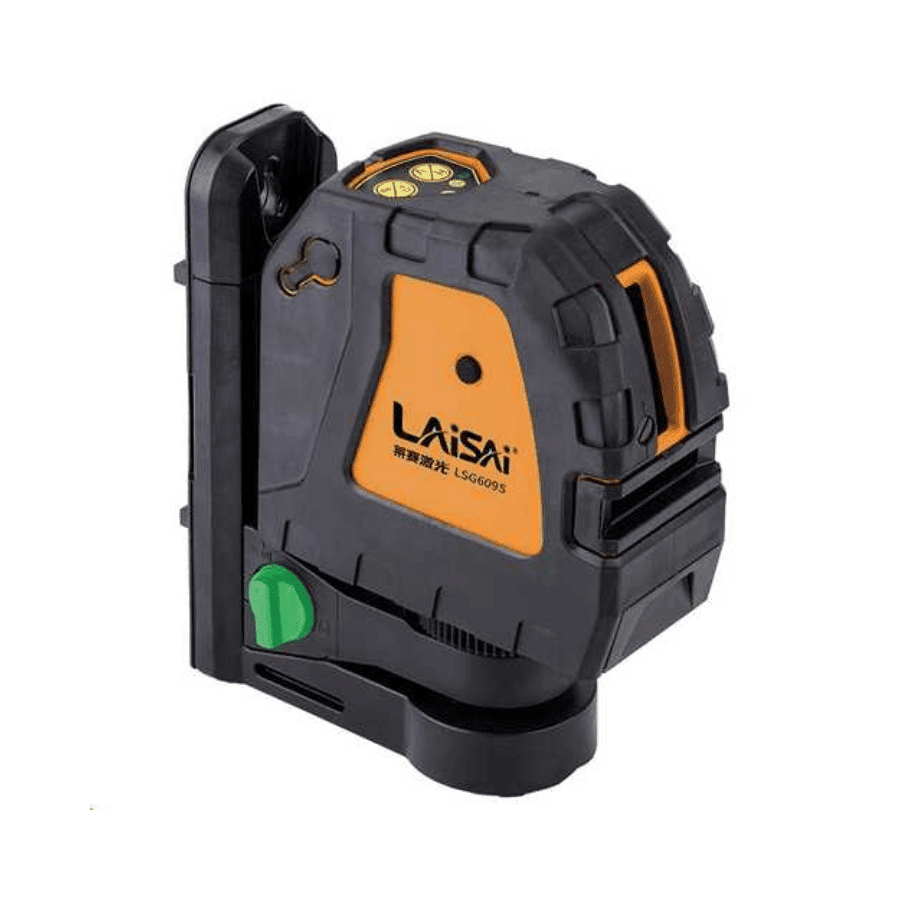

LaiSai là thương hiệu thiết bị trắc địa được sử dụng khá phổ biến tại thị trường châu Á. Các dòng máy của hãng có ưu điểm là giá thành hợp lý, dễ sử dụng và đáp ứng tốt nhu cầu đo cao độ trong các công trình xây dựng dân dụng và công nghiệp.

Leica Geosystems là một trong những thương hiệu hàng đầu thế giới trong lĩnh vực thiết bị trắc địa và đo đạc. Máy thủy bình của Leica nổi bật với độ chính xác cao, độ bền vượt trội và công nghệ tiên tiến, thường được sử dụng trong các dự án xây dựng quy mô lớn và các công việc khảo sát chuyên nghiệp.

Một số dòng máy thủy bình phổ biến đang được ưa chuộng

Trong số các dòng thiết bị đo cao độ trên thị trường, các sản phẩm của Leica luôn được đánh giá cao nhờ độ chính xác, độ bền và khả năng hoạt động ổn định ngoài công trường. Hai model dưới đây là những lựa chọn được nhiều kỹ sư trắc địa và nhà thầu xây dựng tin dùng nhờ hiệu suất đo đáng tin cậy và thiết kế tối ưu cho công việc thực tế.

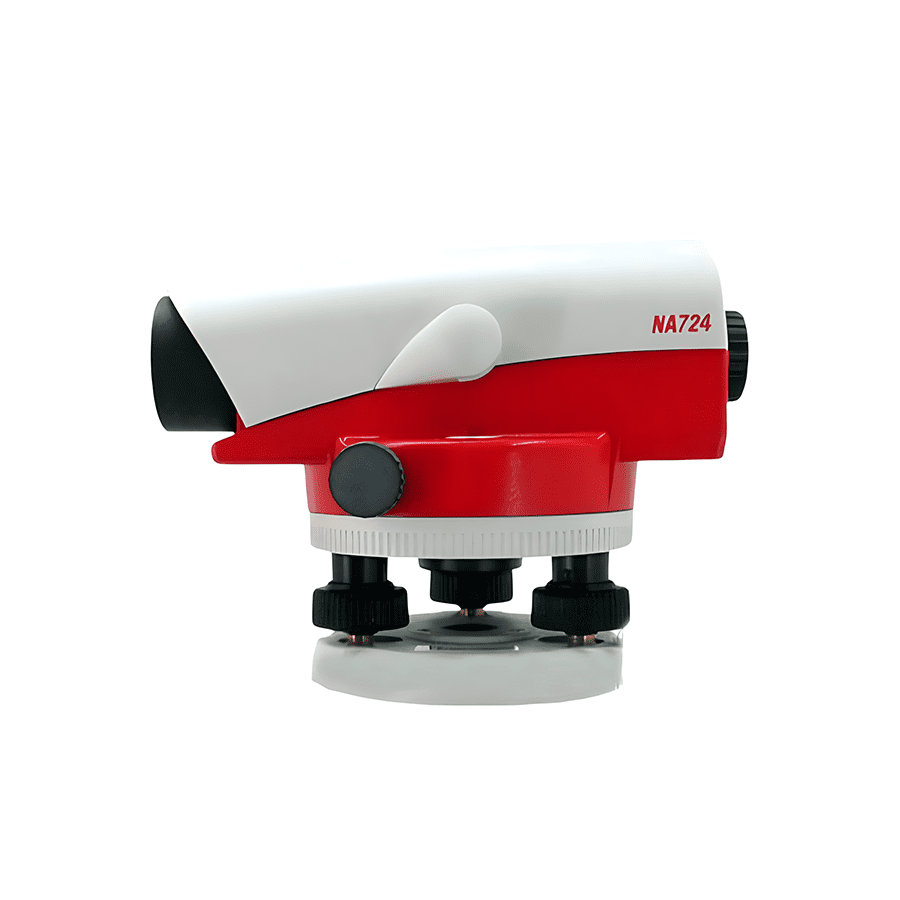

Máy Thủy Bình Leica NA724

Leica NA724 là dòng máy thủy bình quang học nổi bật với độ phóng đại 24x, cho khả năng quan sát rõ nét ngay cả khi đo ở khoảng cách xa. Hệ thống quang học chất lượng cao của Leica giúp hình ảnh trên mia sáng và sắc nét, hỗ trợ kỹ sư đọc số liệu nhanh chóng và hạn chế sai số trong quá trình đo cao độ.

Thiết bị được trang bị bộ bù tự động có độ ổn định cao, giúp đường ngắm luôn duy trì trạng thái cân bằng ngay cả khi có rung động nhẹ tại công trường. Nhờ đó, người dùng có thể thực hiện các phép đo cao độ với độ chính xác cao, phù hợp cho công việc khảo sát địa hình, san lấp mặt bằng và thi công nền móng.

Ngoài ra, Leica NA724 còn có thiết kế chắc chắn, khả năng chống bụi và chống nước tốt, giúp thiết bị hoạt động bền bỉ trong điều kiện môi trường khắc nghiệt. Đây là lựa chọn đáng tin cậy cho các công trình yêu cầu thiết bị đo đạc ổn định và lâu dài.

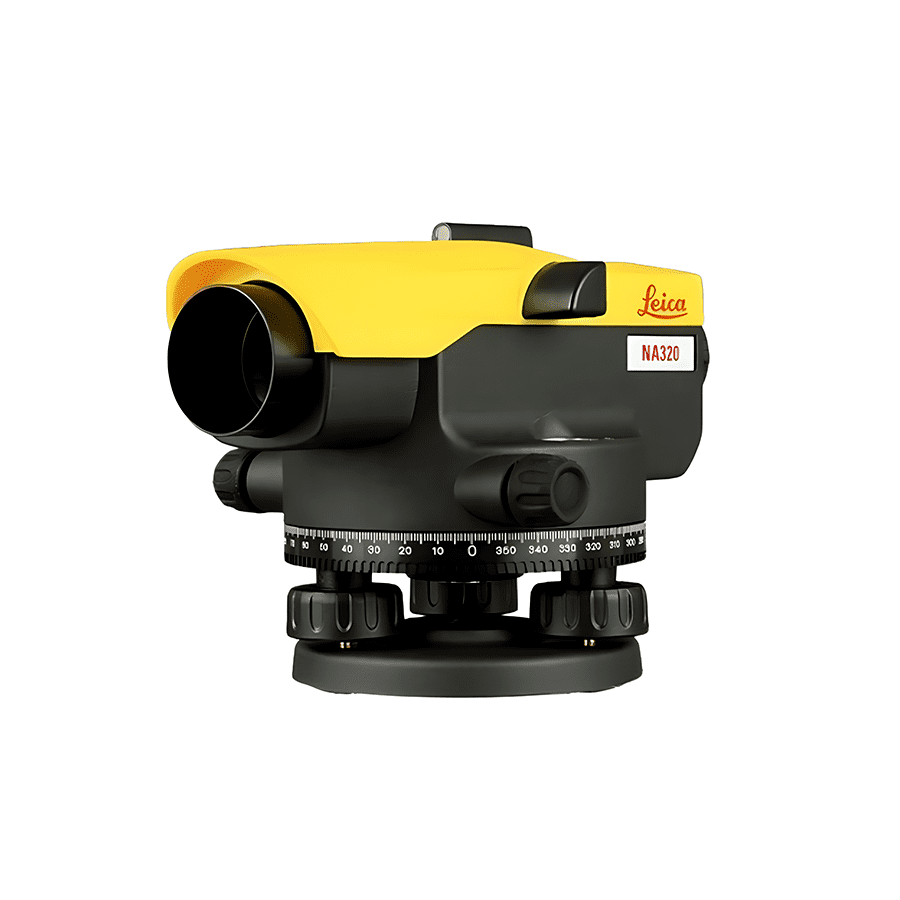

Máy Thủy Bình Leica NA320

Leica NA320 là dòng máy được thiết kế hướng đến sự đơn giản, dễ sử dụng nhưng vẫn đảm bảo độ chính xác cần thiết cho công việc đo đạc. Với độ phóng đại 20x, thiết bị mang lại hình ảnh rõ ràng khi quan sát mia, giúp người dùng đọc số nhanh và hạn chế nhầm lẫn trong quá trình đo.

Một điểm nổi bật của Leica NA320 là bộ bù tự động có khả năng ổn định nhanh, giúp thiết bị nhanh chóng đạt trạng thái cân bằng khi đặt lên chân máy. Nhờ đó, kỹ sư có thể rút ngắn thời gian chuẩn bị và tăng hiệu suất làm việc trên công trường.

Bên cạnh đó, máy còn được thiết kế với vỏ ngoài chắc chắn, chịu va đập tốt và khả năng chống bụi, chống ẩm, phù hợp cho các công việc thi công xây dựng, kiểm tra cao độ nền móng hoặc khảo sát địa hình trong nhiều điều kiện môi trường khác nhau.

Mẹo đo cao độ chính xác hơn khi sử dụng máy thủy bình

Trong quá trình đo đạc, một số mẹo nhỏ có thể giúp tăng độ chính xác và giảm sai số.

Trước hết, nên đặt chân máy trên nền đất chắc chắn và hạn chế rung động. Nếu chân máy không ổn định, kết quả đo có thể bị sai lệch.

Ngoài ra, cần kiểm tra bọt thủy và cân bằng thiết bị trước mỗi lần đo. Đây là bước quan trọng giúp đảm bảo đường ngắm luôn nằm ngang.

Cuối cùng, nên đọc số trên mia nhiều lần để đối chiếu kết quả, đặc biệt trong các công trình yêu cầu độ chính xác cao.

Những sai lầm phổ biến khi sử dụng máy thủy bình và cách khắc phục

Trong quá trình đo cao độ tại công trường, không phải lúc nào kết quả đo sai cũng đến từ chất lượng thiết bị. Thực tế, nhiều sai số xuất phát từ những thao tác sử dụng chưa đúng kỹ thuật hoặc bỏ qua các bước kiểm tra quan trọng trước khi đo. Dưới đây là một số sai lầm phổ biến khi sử dụng máy thủy bình và cách khắc phục để đảm bảo kết quả đo luôn chính xác.

Không kiểm tra cân bằng trước khi đo

Một lỗi khá phổ biến là người dùng lắp máy lên chân máy và bắt đầu đo ngay mà chưa kiểm tra vị trí bọt thủy. Khi thiết bị chưa được cân bằng hoàn toàn, đường ngắm có thể bị lệch khỏi phương ngang chuẩn, từ đó dẫn đến sai số trong việc xác định cao độ giữa các điểm đo.

Để khắc phục tình trạng này, người sử dụng cần điều chỉnh các ốc cân bằng và đưa bọt thủy về đúng vị trí trung tâm trước mỗi lần đo. Ngoài ra, nên kiểm tra lại trạng thái cân bằng sau khi xoay máy sang hướng đo khác để đảm bảo đường ngắm luôn chính xác.

Đặt chân máy trên bề mặt không ổn định

Trong môi trường công trường, nhiều người đặt chân máy trên nền đất mềm hoặc bề mặt không bằng phẳng. Điều này có thể khiến chân máy bị lún hoặc rung nhẹ trong quá trình đo, làm thay đổi vị trí của thiết bị và ảnh hưởng đến kết quả đo cao độ.

Cách khắc phục là chọn vị trí đặt chân máy chắc chắn và ổn định trước khi tiến hành đo. Nếu làm việc trên nền đất mềm, nên ép chặt chân máy xuống đất hoặc sử dụng chân máy chuyên dụng có độ bám tốt để hạn chế rung lắc trong quá trình đo.

Không kiểm tra độ nét của ống kính

Một số người dùng thường bỏ qua bước điều chỉnh độ nét của ống kính trước khi đọc số trên mia. Khi hình ảnh không rõ ràng hoặc bị mờ, việc đọc sai vạch chia rất dễ xảy ra, đặc biệt khi đo ở khoảng cách xa.

Để tránh sai sót, trước khi tiến hành đo cần điều chỉnh vòng lấy nét của ống kính cho đến khi các vạch chia trên mia hiển thị rõ ràng. Đồng thời, nên kiểm tra lại tiêu điểm khi thay đổi khoảng cách đo để đảm bảo số liệu đọc được luôn chính xác.

FAQ – Câu hỏi thường gặp

1. Máy thủy bình đo được khoảng cách bao xa?

Tùy vào độ phóng đại của ống kính, thiết bị có thể đo chính xác trong phạm vi từ 50 đến 120 mét.

2. Máy thủy bình có cần hiệu chuẩn định kỳ không?

Có. Để đảm bảo độ chính xác, thiết bị nên được kiểm tra và hiệu chuẩn định kỳ, đặc biệt khi sử dụng thường xuyên ngoài công trường.

3. Máy thủy bình khác gì máy cân bằng laser?

Máy thủy bình sử dụng ống kính quang học để ngắm mia đo cao, trong khi máy cân bằng laser phát ra tia laser để tạo mặt phẳng chuẩn.

4. Người mới có thể sử dụng máy thủy bình không?

Hoàn toàn có thể. Sau khi nắm được quy trình lắp đặt, cân bằng và đọc mia, người dùng có thể sử dụng thiết bị khá nhanh.
