Máy đo điện trở đất – Thiết bị kiểm tra an toàn nối đất cho kỹ sư và nhà máy

Máy đo điện trở đất là thiết bị quan trọng giúp kiểm tra, đánh giá khả năng dẫn điện của hệ thống nối đất “lá chắn vô hình” bảo vệ người và thiết bị khỏi rủi ro điện giật, cháy nổ hay sét lan truyền. Chỉ cần một sai lệch nhỏ trong điện trở đất cũng có thể khiến toàn bộ hệ thống bảo vệ mất tác dụng. Vì thế, thiết bị này trở thành công cụ không thể thiếu với kỹ sư điện, đơn vị thi công và đội bảo trì an toàn.

Bài viết dưới đây từ Thương Tín sẽ giúp bạn hiểu rõ máy đo điện trở đất là gì, nguyên lý hoạt động, cách chọn loại phù hợp cho công trình, các lỗi kỹ thuật thường gặp và quy trình đo chuẩn theo tiêu chuẩn TCVN/IEC.

1. Nối đất đúng – nền tảng của an toàn điện

Hãy tưởng tượng một tòa nhà có hệ thống chống sét hiện đại, nhưng điện trở đất lại cao hơn mức cho phép dòng sét không thể thoát xuống đất, thay vào đó “đi lạc” qua tủ điện hoặc khung kim loại gần đó. Kết quả? Cháy nổ, hư hại thiết bị, hoặc nguy hiểm đến tính mạng.

1.1 Nối đất để làm gì?

• Giảm thiểu điện áp chênh lệch giữa thiết bị và đất.
• Dẫn dòng rò, dòng sét an toàn xuống đất.
• Ổn định điện áp hệ thống, đảm bảo bảo vệ RCD (CB chống giật) hoạt động đúng.

1.2 Vì sao phải đo điện trở đất định kỳ

• Đất thay đổi theo mùa: mùa khô, mưa, hoặc công trình xung quanh thay đổi độ ẩm giá trị điện trở có thể tăng lên.
• Cọc tiếp địa bị gỉ sét, đứt mối hàn hoặc bị ăn mòn ngầm.
• Đo định kỳ giúp phát hiện sớm bất thường, tránh sự cố lớn.

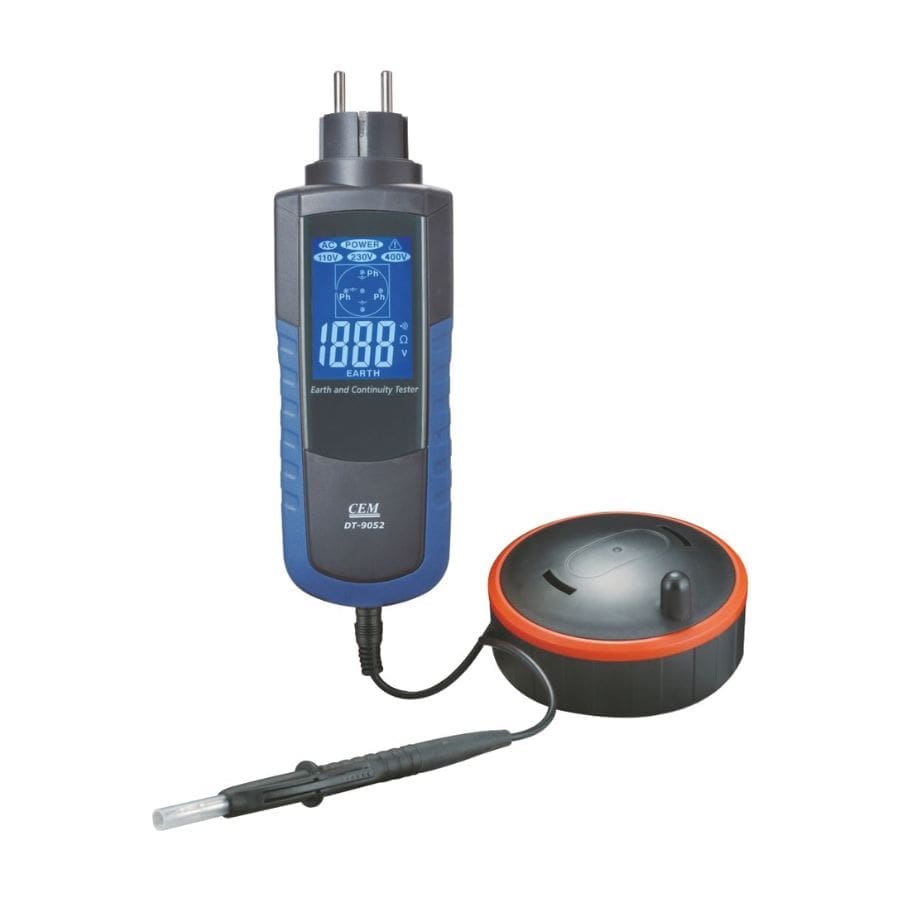

2. Máy đo điện trở đất là gì?

Máy đo điện trở đất (Earth Resistance Tester) là thiết bị đo lường giá trị điện trở giữa hệ thống tiếp địa và mặt đất, nhằm đảm bảo đường dẫn dòng điện xuống đất hoạt động tốt, an toàn và ổn định.

Thiết bị này dùng trong:

• Kiểm tra hệ thống tiếp địa trạm biến áp, nhà máy, toà nhà cao tầng.
• Đánh giá khả năng dẫn điện của đất trong thiết kế mới.
• Kiểm tra hiệu quả chống sét, thiết bị bảo vệ điện.

3. Phân loại máy đo điện trở đất

Không phải máy nào cũng đo giống nhau. Tùy theo nguyên lý và mục đích, ta có 3 loại phổ biến:

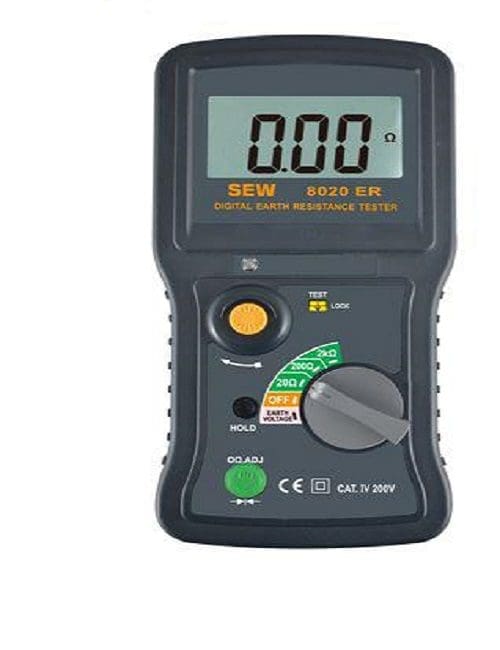

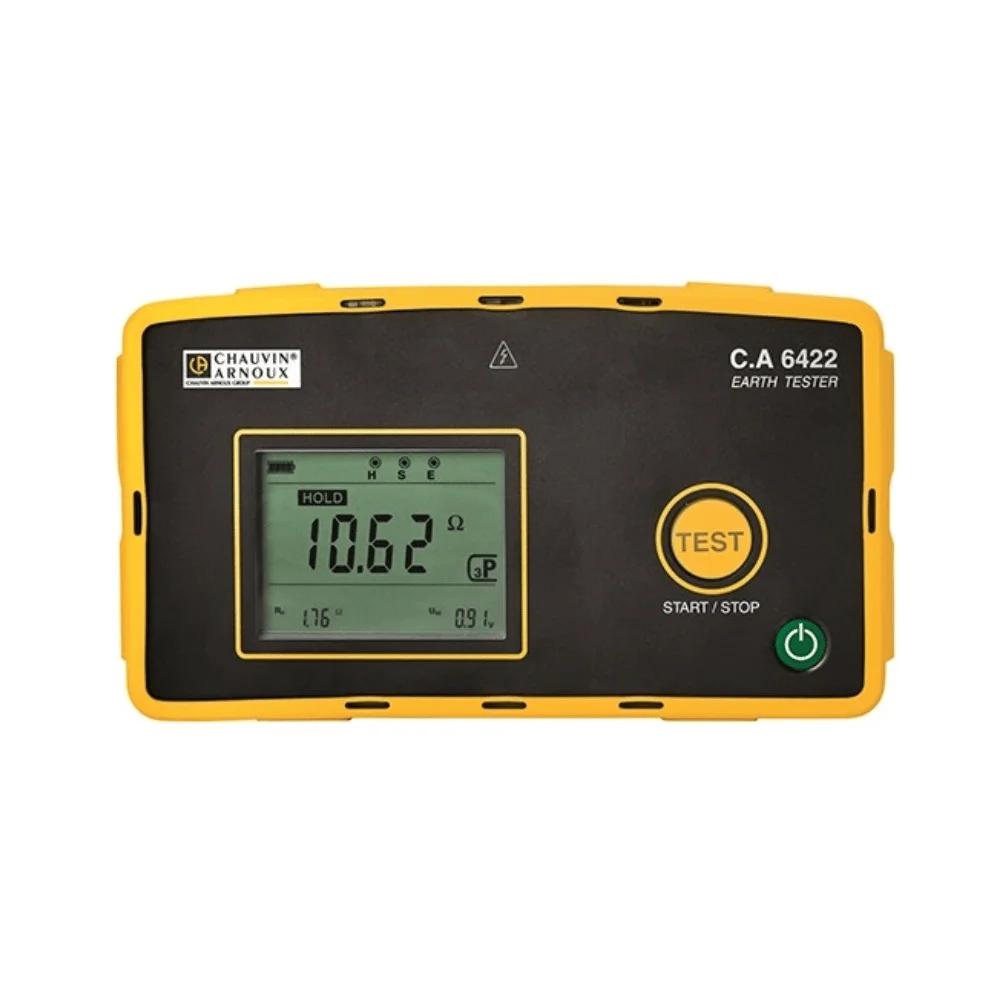

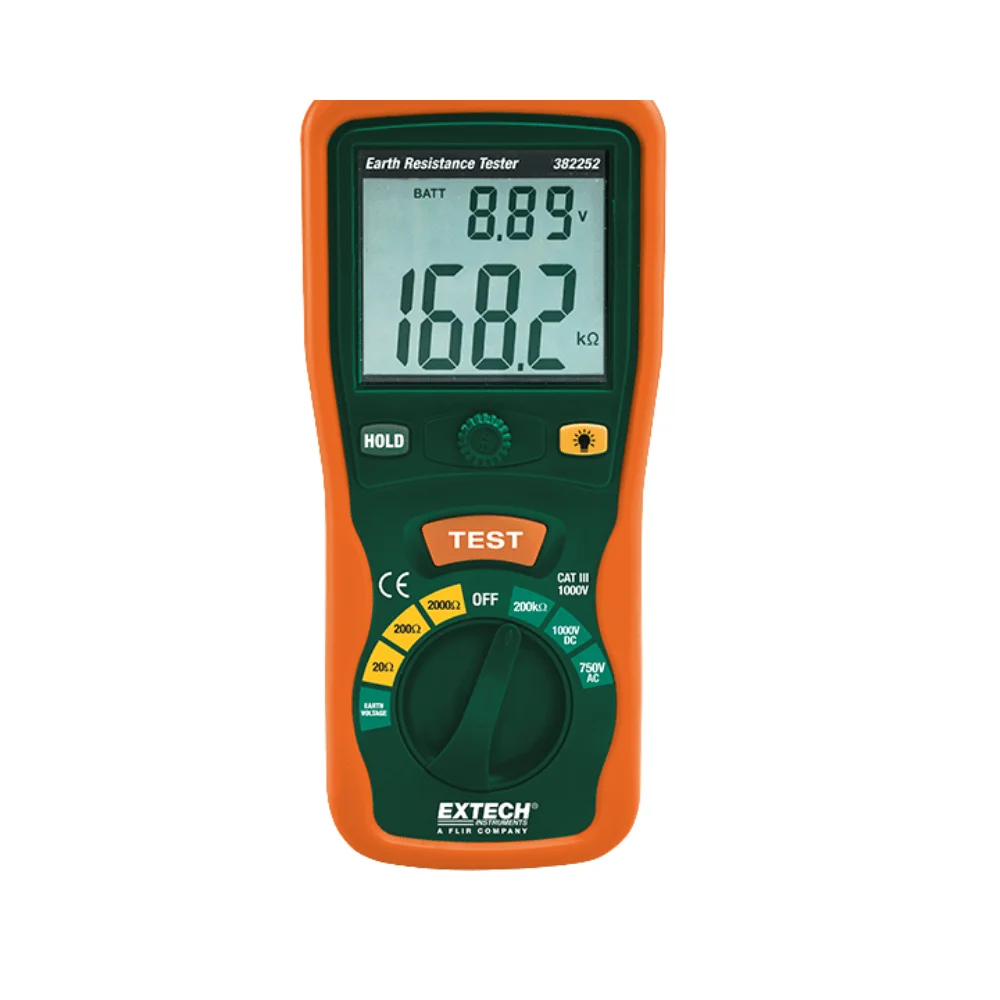

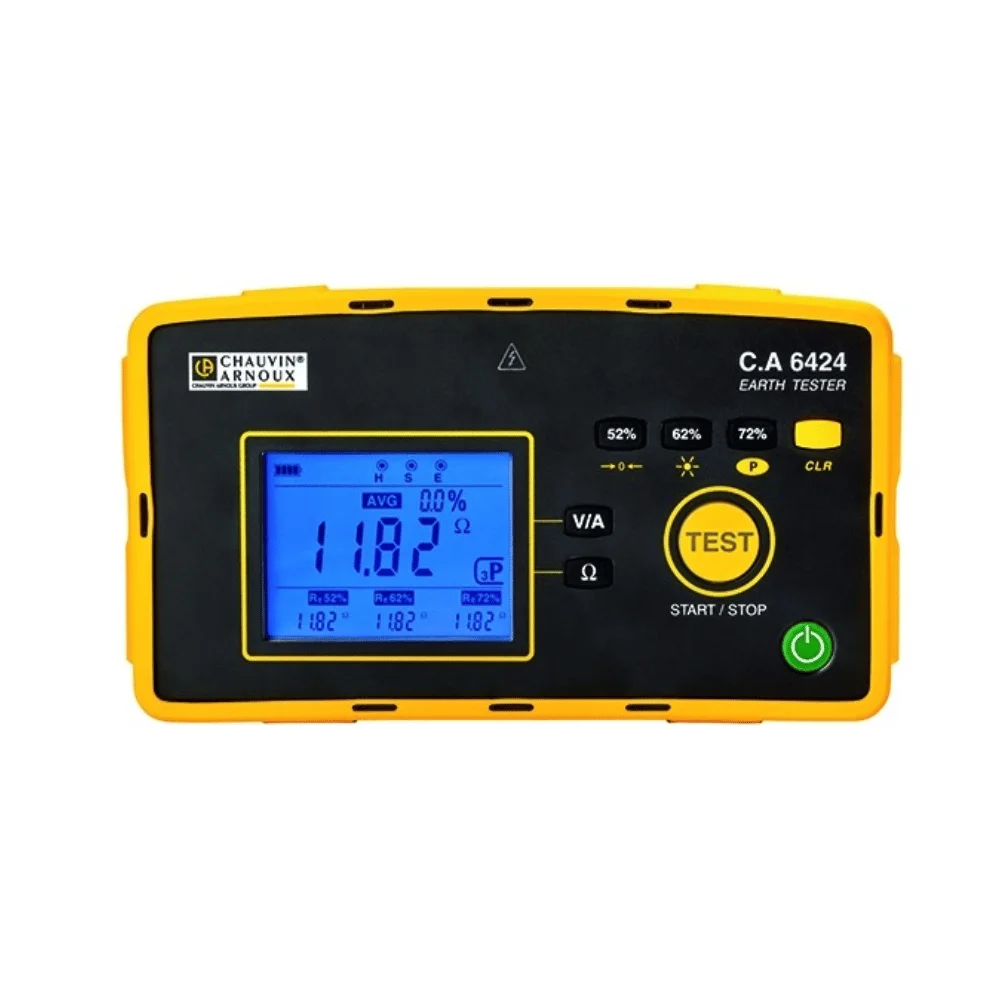

3.1 Máy đo điện trở đất 3 cực

• Gồm 3 đầu cực: P (Potential), C (Current), và E (Earth).
• Phổ biến trong đo hệ thống tiếp địa thông thường.
• Ưu điểm: đơn giản, giá rẻ, độ chính xác cao nếu thi công đúng.
• Hạn chế: cần cắm cọc đo ngoài thực địa → tốn thời gian.

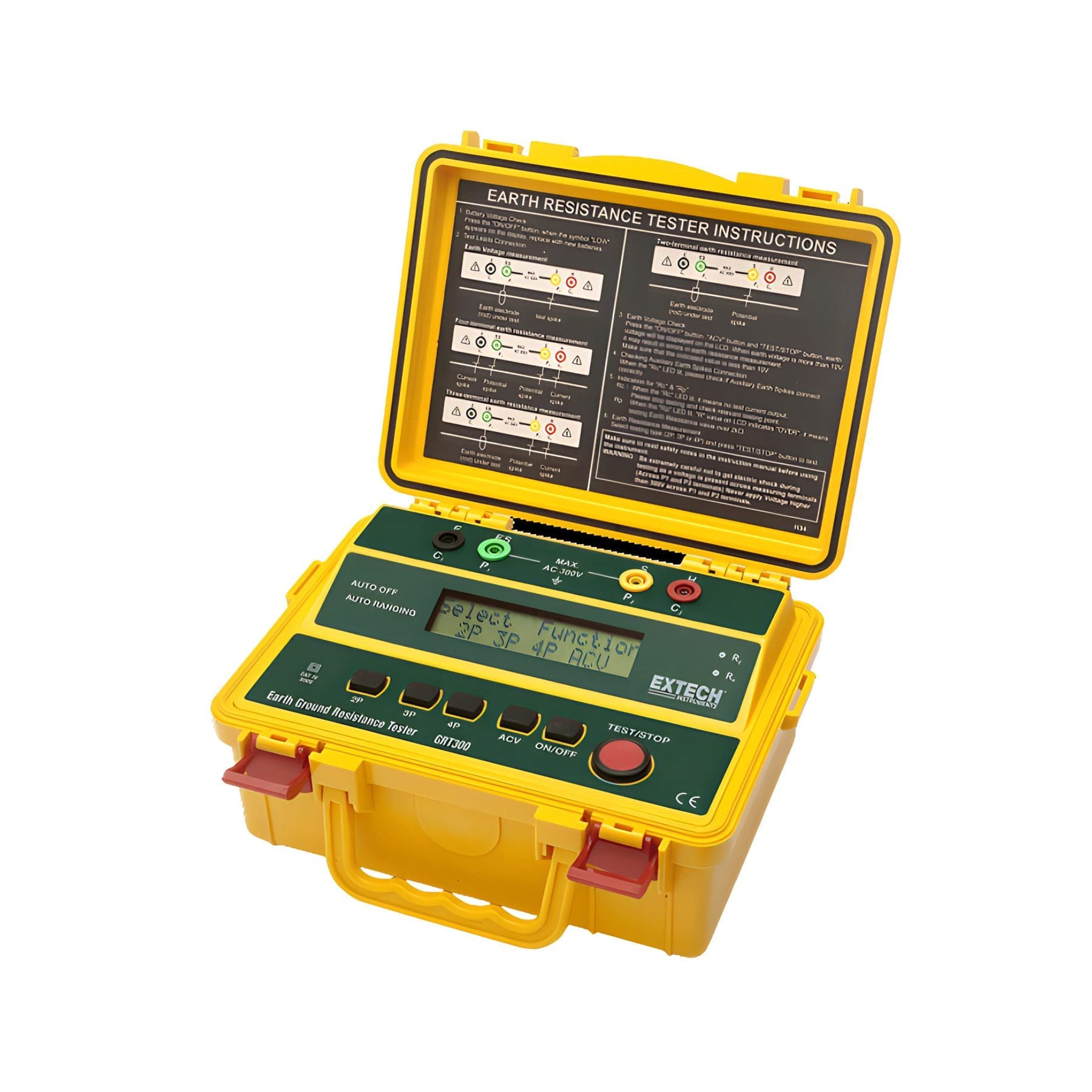

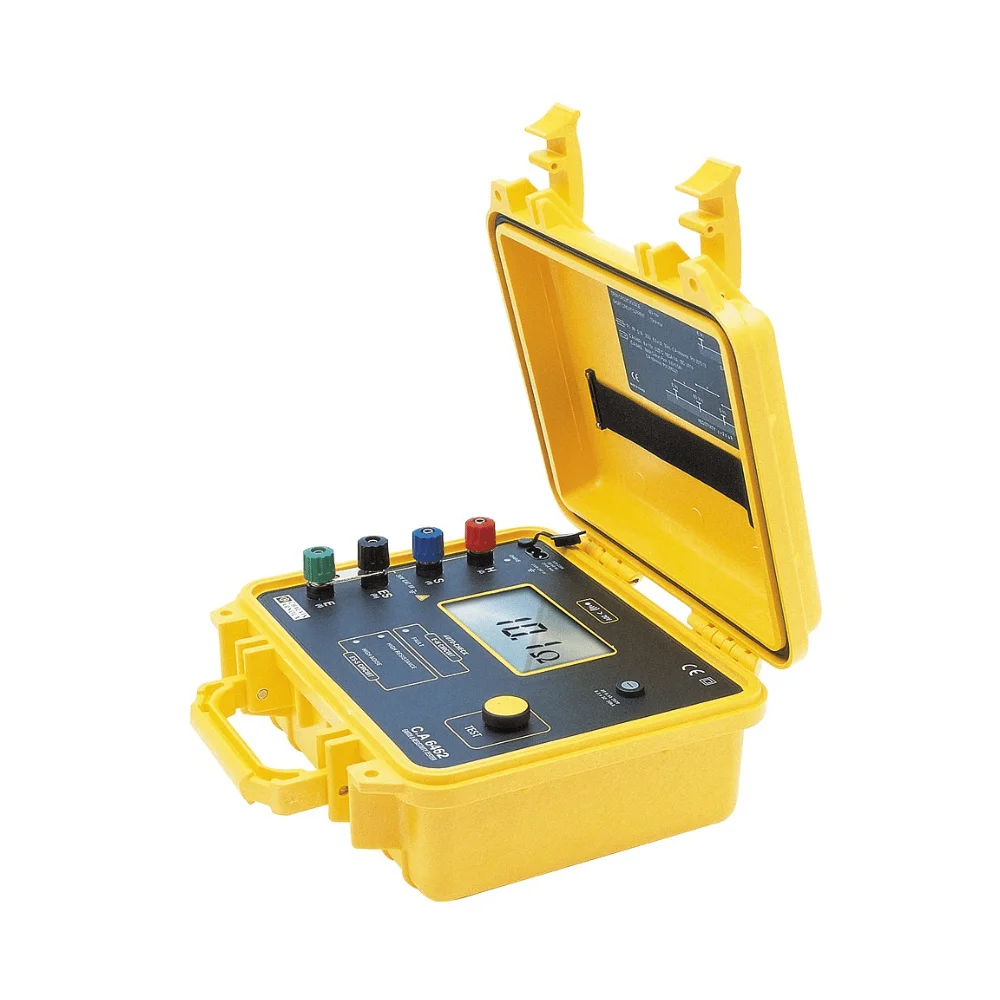

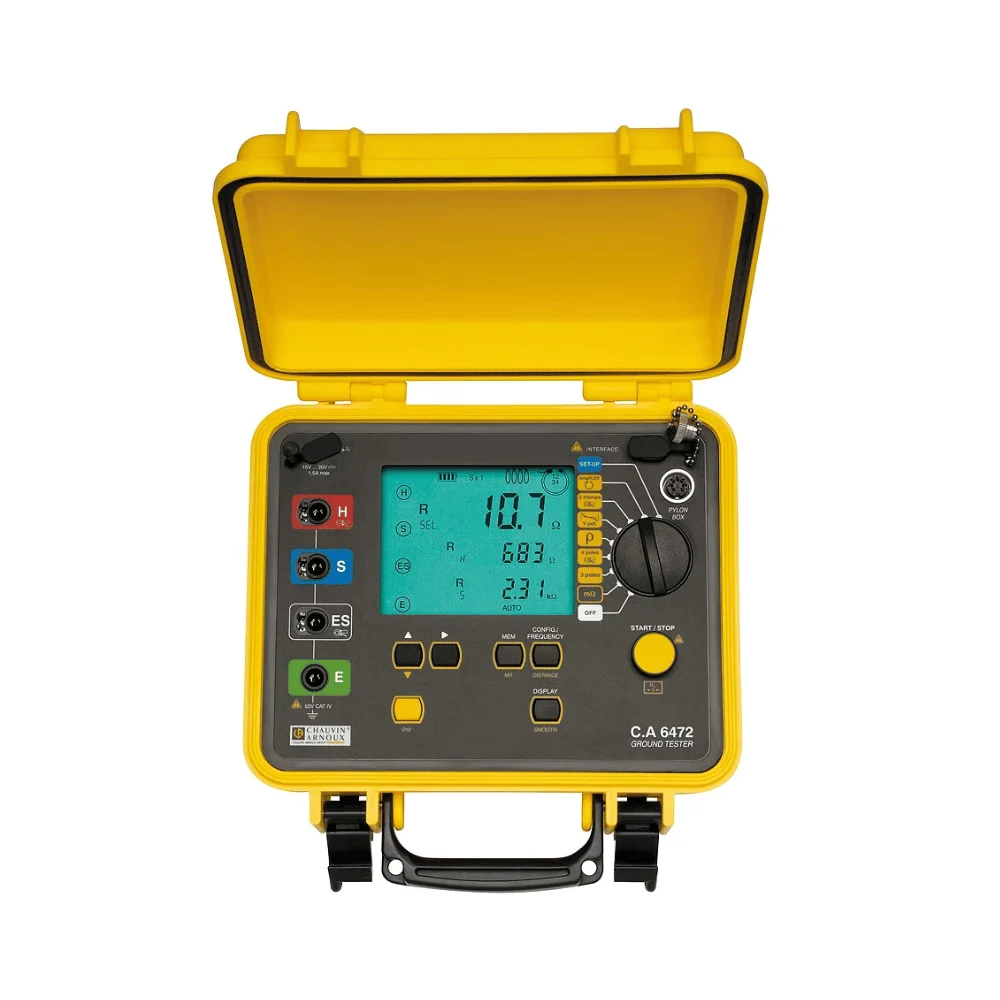

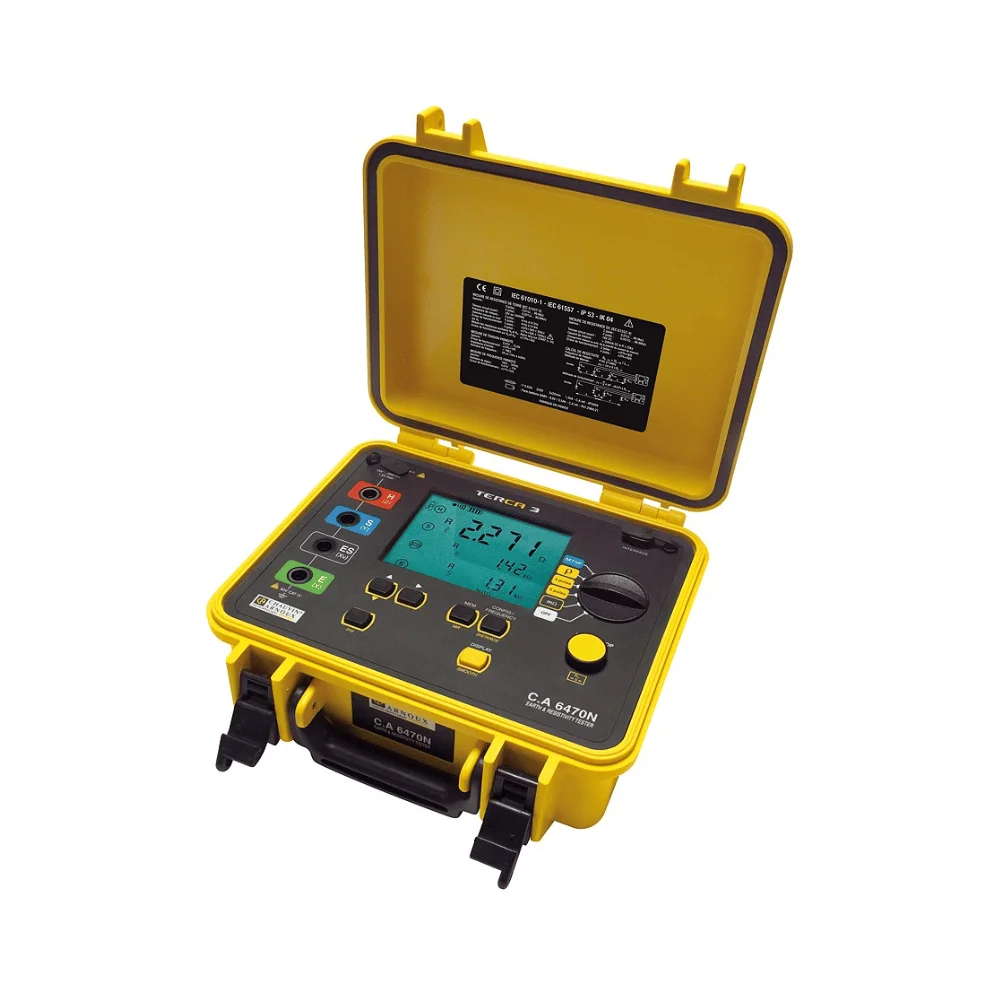

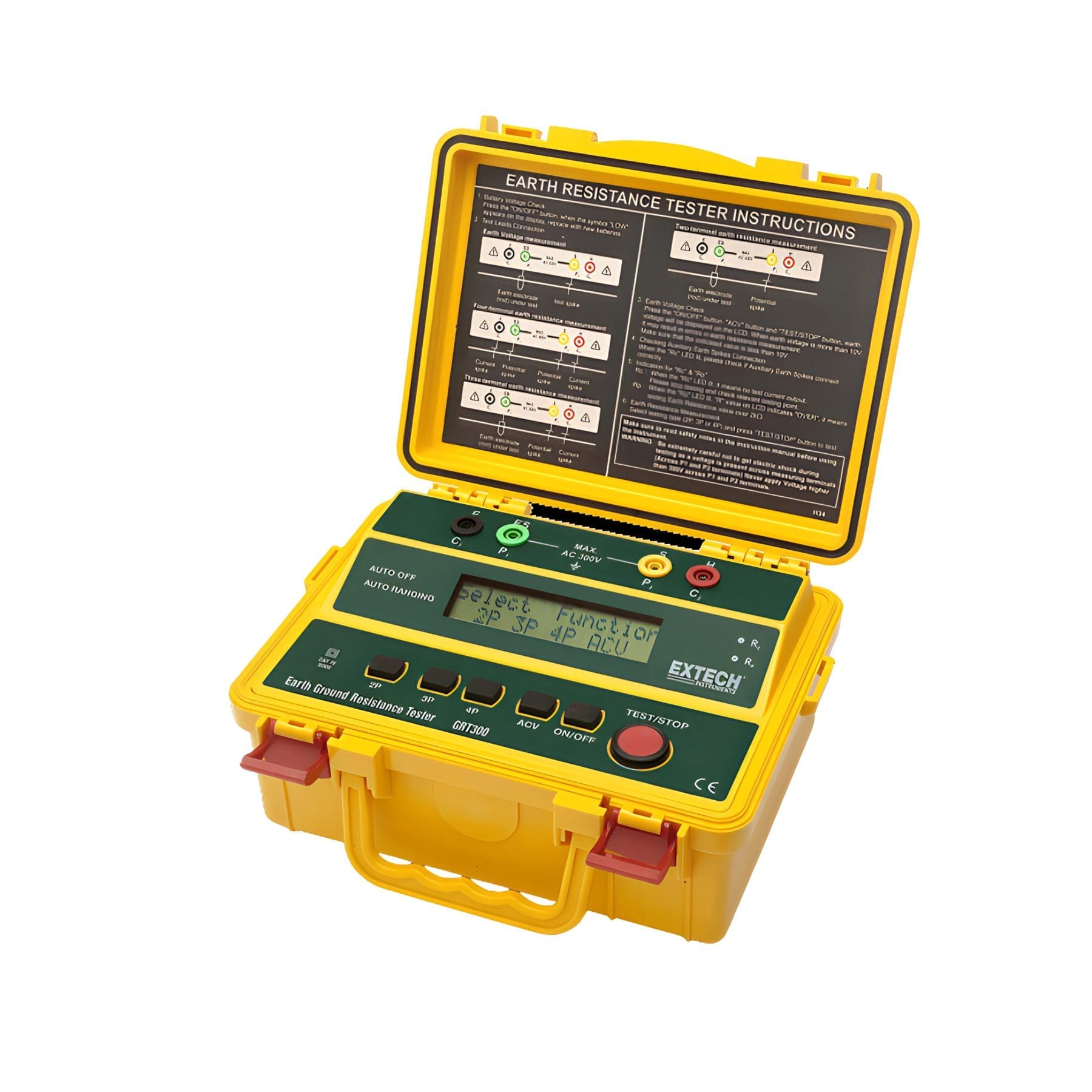

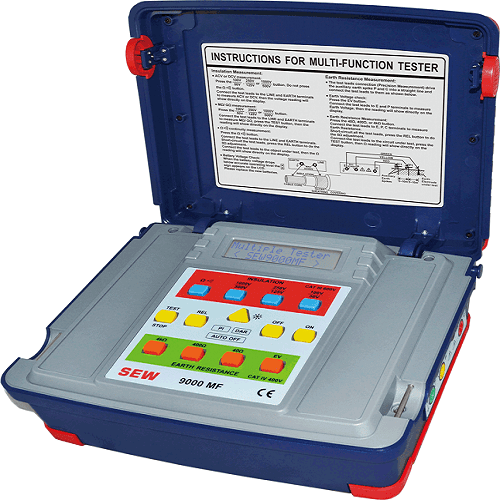

3.2 Máy đo điện trở đất 4 cực

• Có thêm cực phụ để giảm sai số đo do điện trở dây dẫn.
• Phù hợp cho công trình yêu cầu độ chính xác cao như trạm điện, phòng lab, hoặc khu công nghiệp lớn.

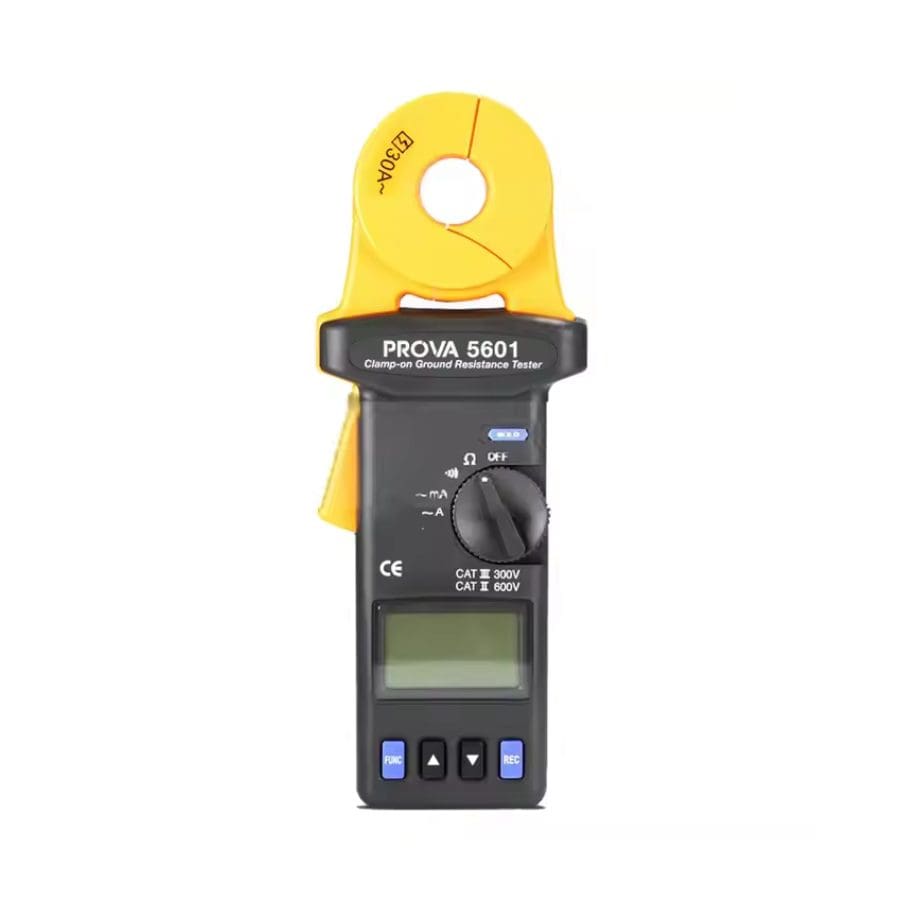

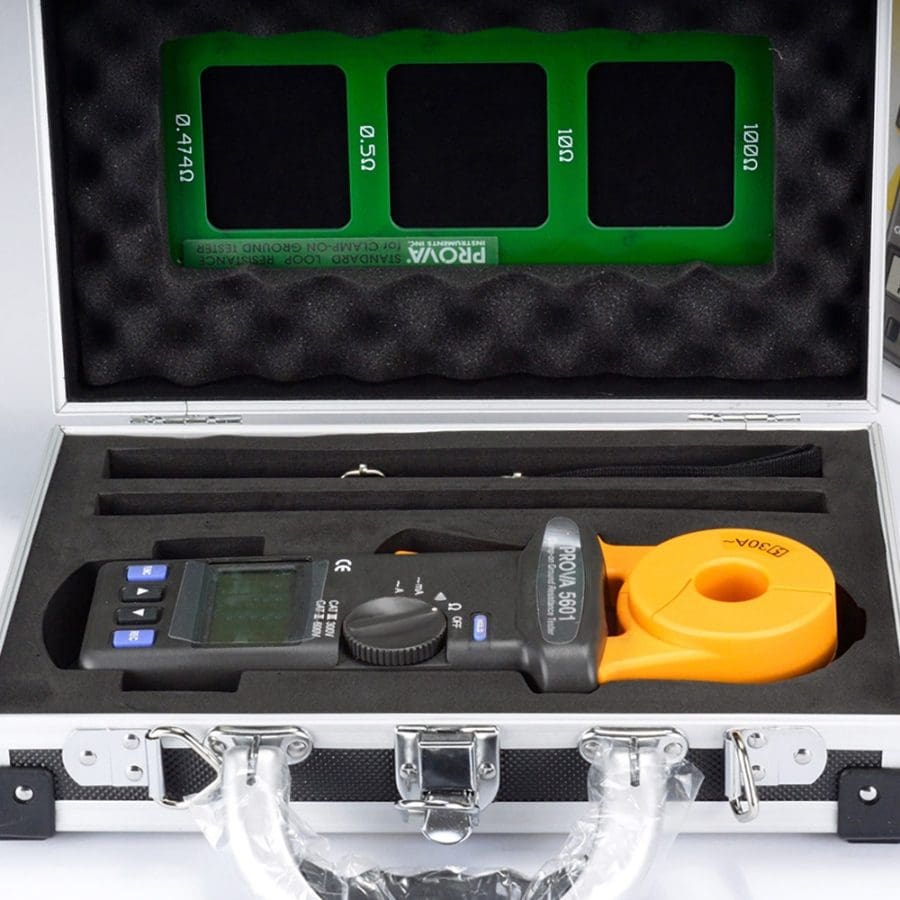

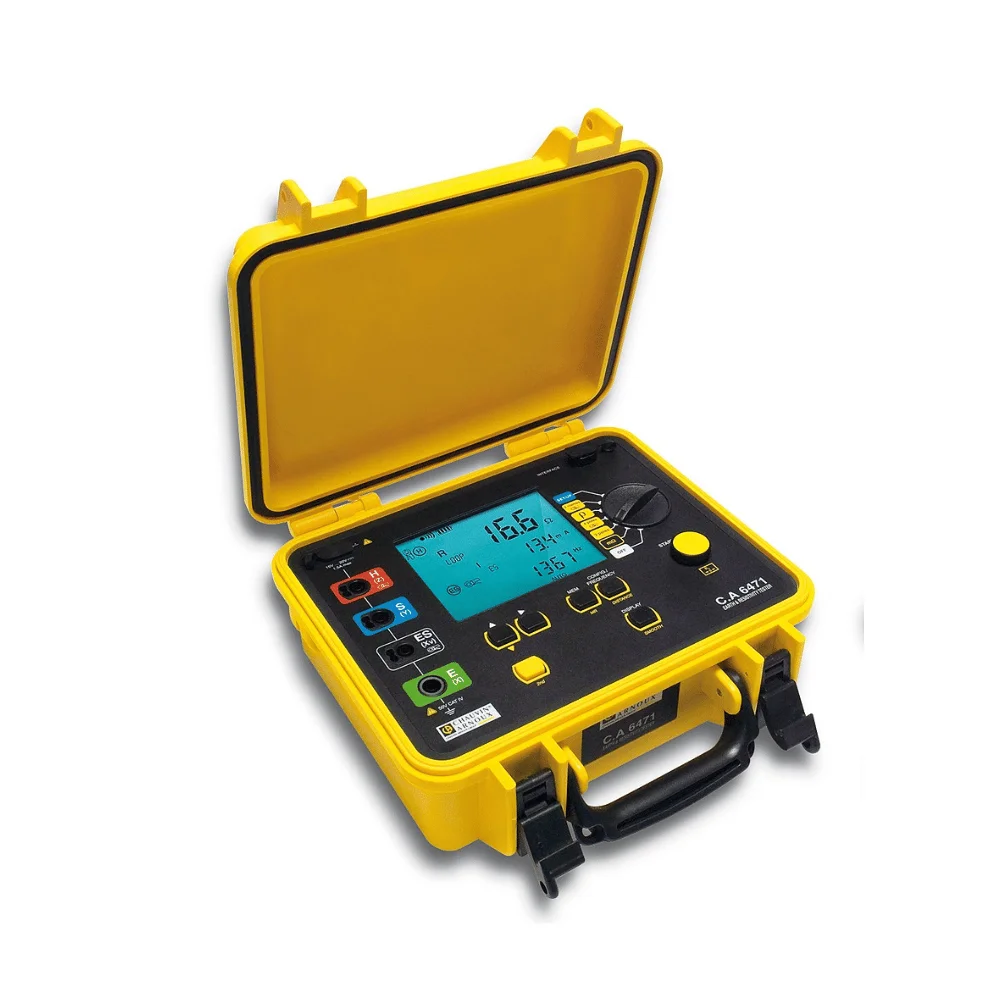

3.3 Máy đo điện trở đất kẹp (Clamp-on)

• Không cần cắm cọc – chỉ cần kẹp quanh dây nối đất.
• Đo nhanh, tiện lợi cho khu vực đô thị, nơi không thể cắm cọc.
• Nhược điểm: chỉ đo được hệ thống có nhiều điểm nối đất song song.

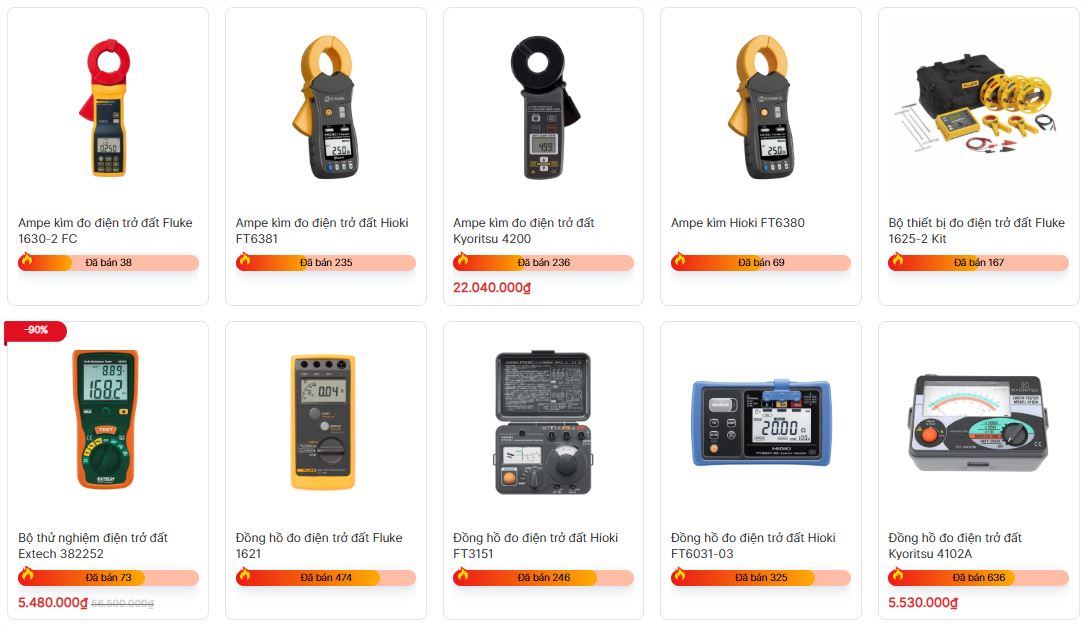

4. Các thương hiệu máy đo điện trở đất phổ biến trên thị trường

Trên thị trường hiện nay có nhiều thương hiệu máy đo điện trở đất, nhưng chỉ một số hãng được kỹ sư và đội bảo trì tin dùng nhờ độ chính xác, độ bền và khả năng làm việc ổn định trong môi trường công nghiệp khắc nghiệt. Dưới đây là các thương hiệu tiêu biểu bạn nên biết.

Kyoritsu (Nhật Bản):

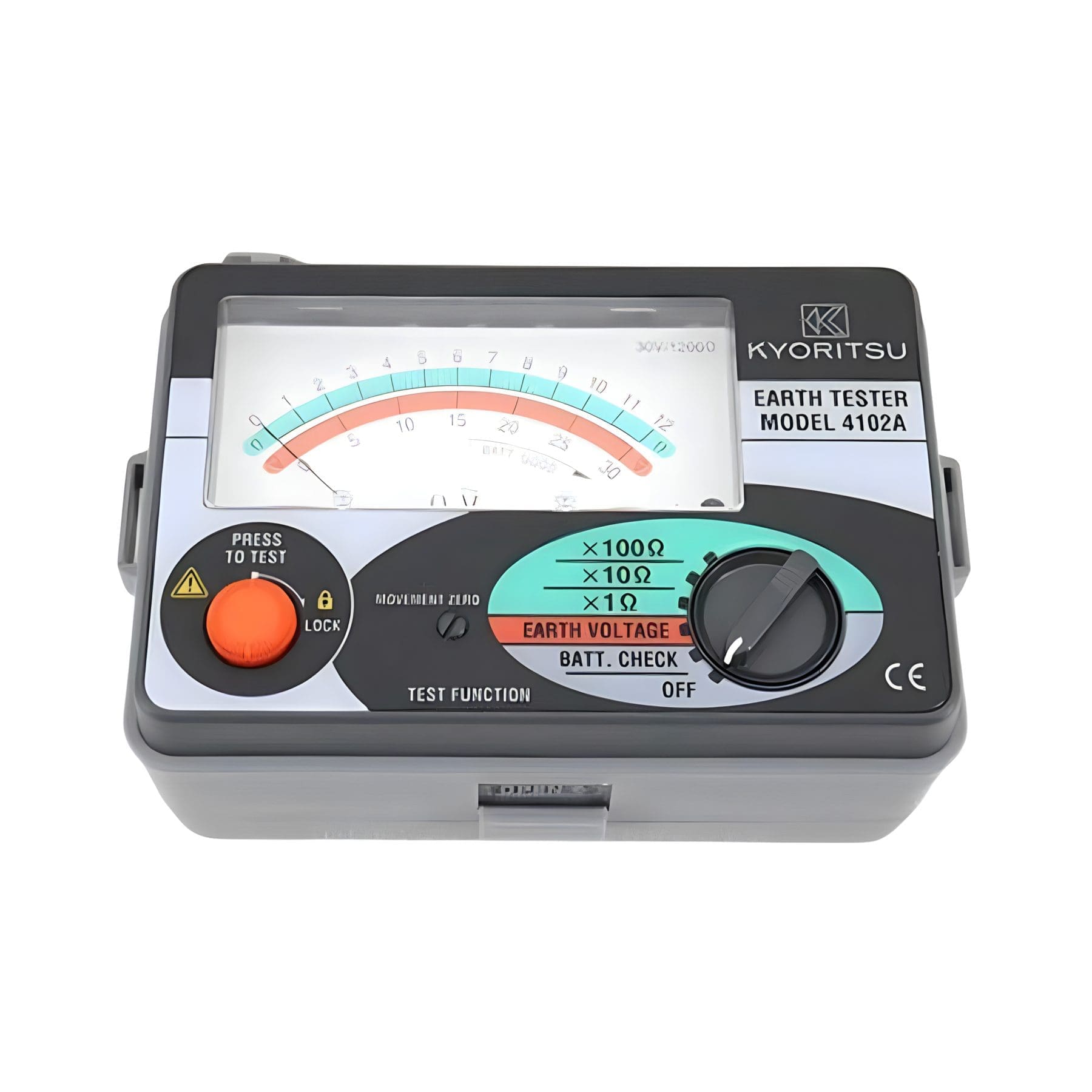

Được xem là lựa chọn kinh điển của kỹ sư hiện trường, máy đo điện trở đất Kyoritsu nổi bật với thiết kế gọn, dễ dùng, đo ổn định và độ bền cao. Các model như Kyoritsu 4105A hay 4106A hoạt động tốt trong nhiều điều kiện đất, phù hợp cho thi công và bảo trì công trình điện.

Fluke (Mỹ):

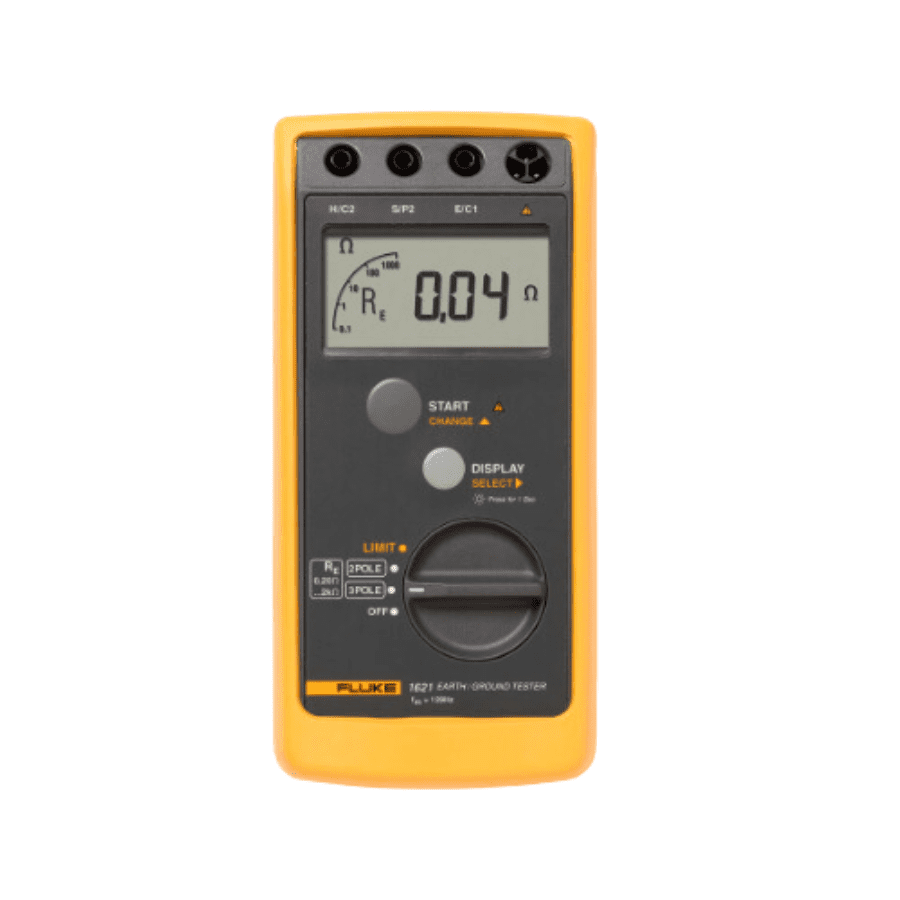

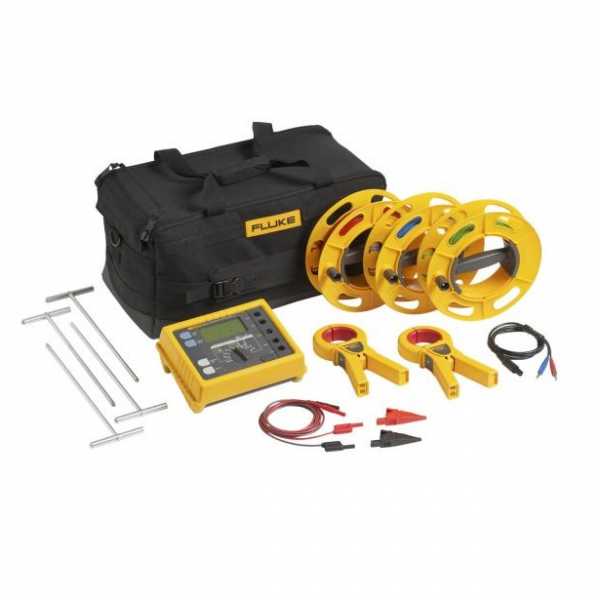

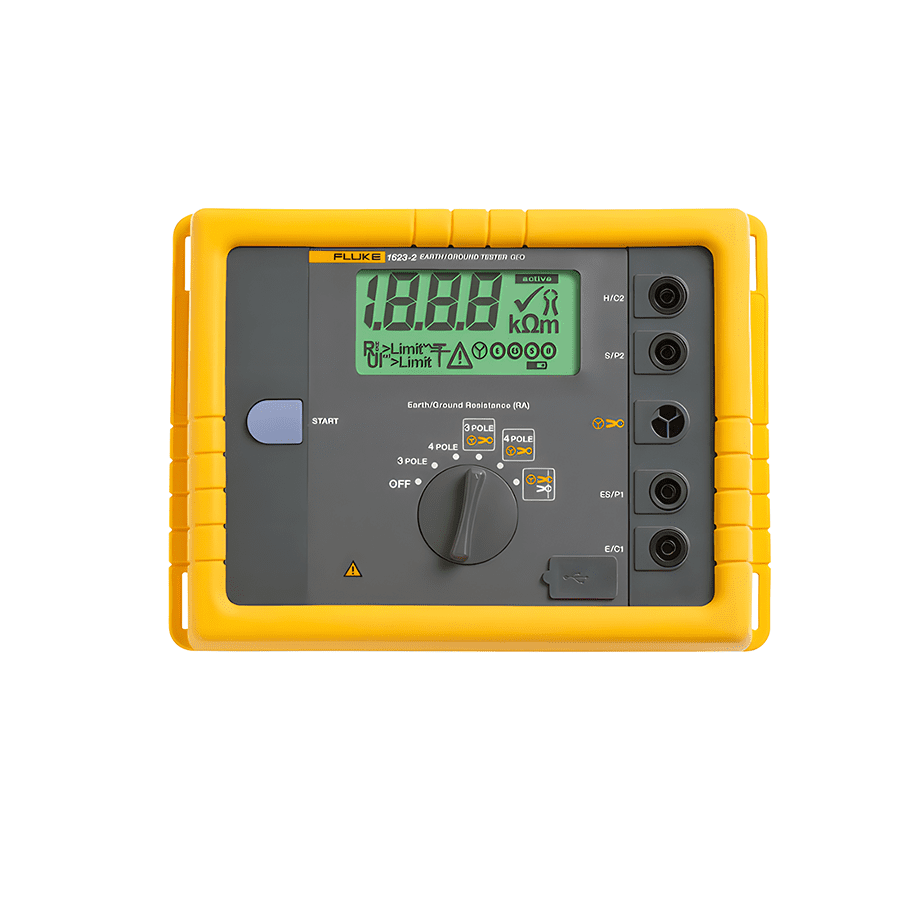

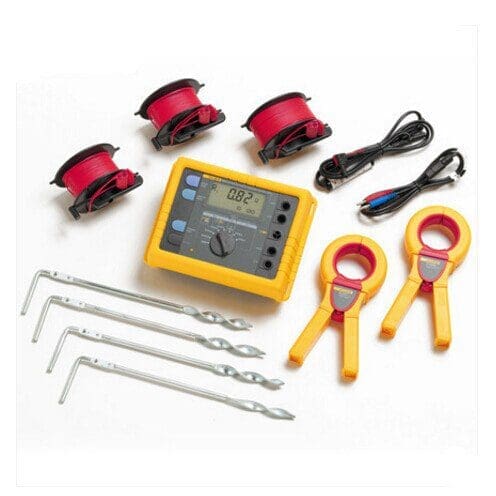

Thương hiệu cao cấp hàng đầu thế giới, nổi tiếng với độ chính xác và khả năng đo đa chức năng. Các dòng Fluke 1621, 1623-2, 1625-2 hỗ trợ đo 3 cực, 4 cực và đo kẹp, có thể ghi và xuất dữ liệu rất phù hợp cho nhà máy, trạm biến áp hoặc các dự án yêu cầu kiểm định chuyên sâu.

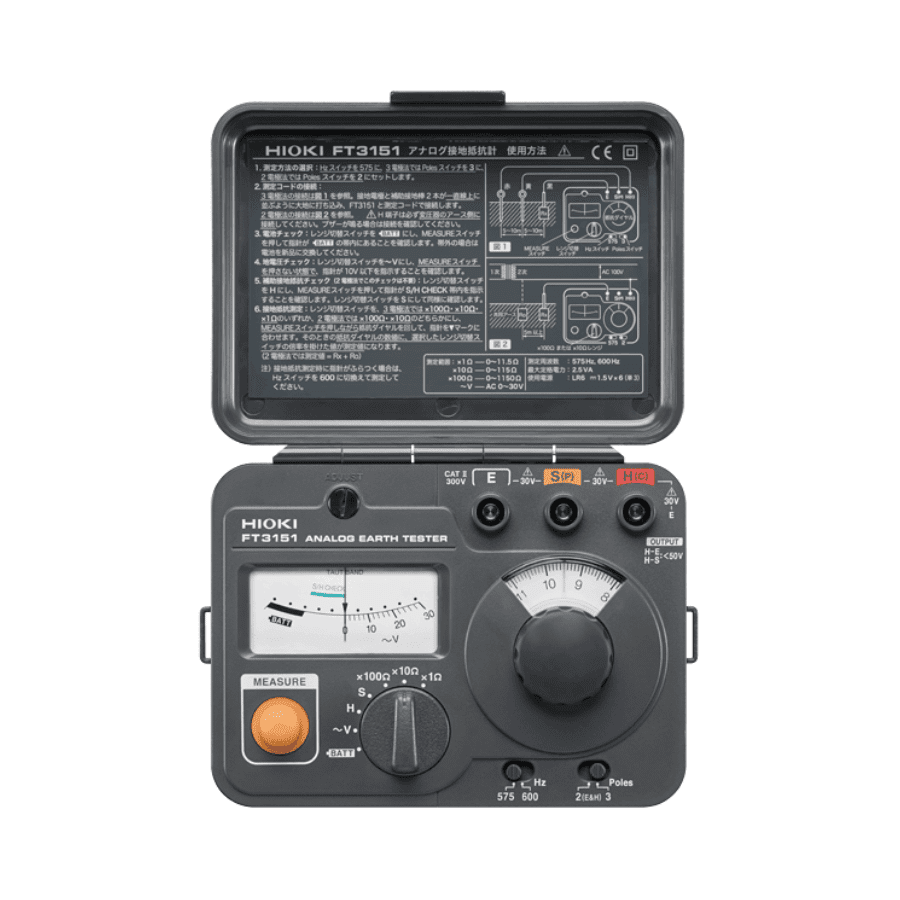

Hioki (Nhật Bản):

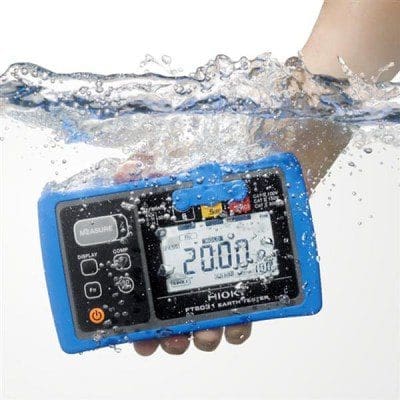

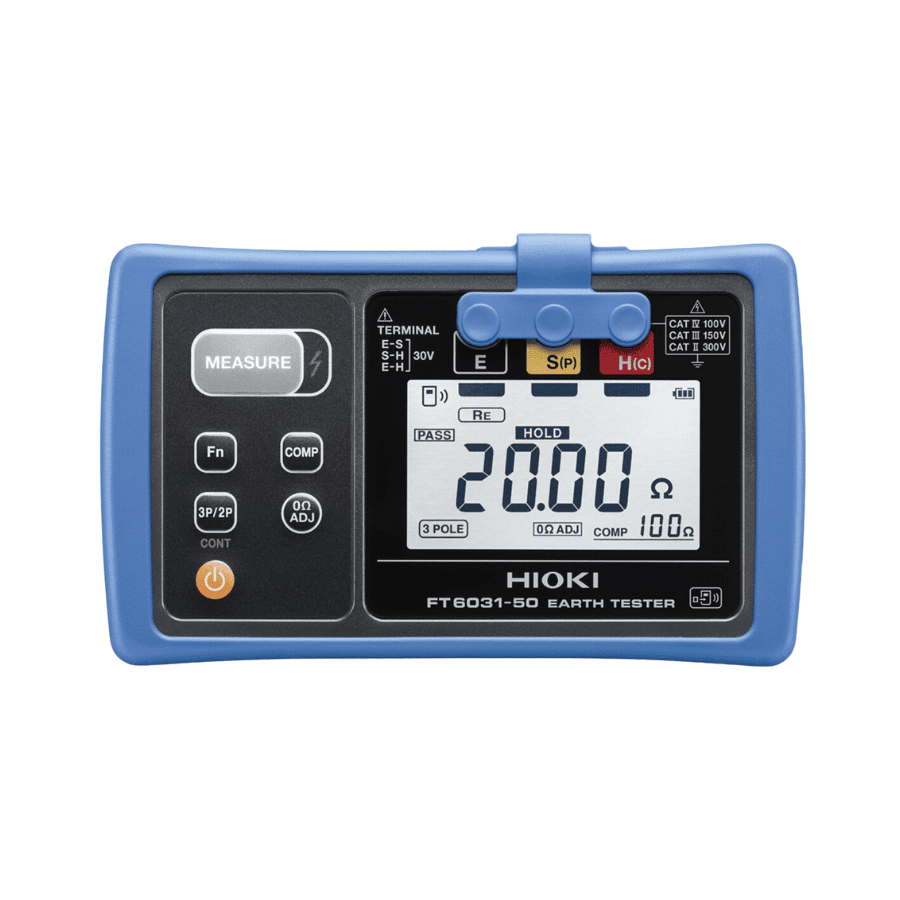

Hioki được ưa chuộng nhờ công nghệ đo kẹp tiên tiến, không cần cắm cọc, tiết kiệm thời gian và an toàn. Model Hioki FT6031-03 là lựa chọn phổ biến tại khu vực đô thị, nơi không thể cắm cọc tiếp địa. Thiết kế IP67 giúp máy hoạt động ổn định ngay cả trong môi trường ẩm ướt.

Sanwa (Nhật Bản):
Thích hợp cho các công việc đo cơ bản, Sanwa hướng tới người dùng cần thiết bị nhỏ gọn, dễ sử dụng và giá hợp lý. Dòng Sanwa PDR4000 đáp ứng tốt các phép đo định kỳ trong thi công dân dụng hoặc bảo trì hệ thống điện vừa và nhỏ.

5. Cách chọn máy đo điện trở đất phù hợp

Kỹ sư chọn sai máy = đo sai kết quả = nguy cơ mất an toàn. Dưới đây là những tiêu chí chọn mua thông minh:

• Dải đo (range): Chọn máy có dải đo ≥ 2000 Ω để phù hợp mọi điều kiện đất.
• Độ chính xác: Sai số ≤ ±2% là tốt cho công nghiệp.
• Chuẩn an toàn: Ưu tiên máy đạt IEC 61010, IP54 trở lên.
• Loại đo: 3 cực, 4 cực, hoặc kẹp – tùy công trình.
• Môi trường làm việc: Đất ẩm, bụi, cần máy có vỏ kín, chống nước nhẹ.
• Pin và thời gian hoạt động: Pin lâu, có chỉ báo dung lượng, sạc nhanh.
• Hiển thị: Màn LCD có đèn nền, dễ đọc ngoài trời.
• Bộ nhớ & ghi dữ liệu: Quan trọng với đội bảo trì, cần lưu kết quả.
• Trọng lượng & thiết kế: Gọn nhẹ, dễ mang hiện trường.

6. Những lỗi khi đo điện trở đất mà nhiều người bỏ qua

Đây là những sai lầm tưởng nhỏ nhưng lại ảnh hưởng nghiêm trọng đến độ chính xác của phép đo. Việc hiểu rõ và tránh chúng không chỉ giúp kỹ sư tiết kiệm thời gian mà còn tạo ra “điểm khác biệt” so với đối thủ đo nhanh, đúng và có độ tin cậy cao hơn.

6.1 Quên kiểm tra môi trường đất

Một trong những lỗi phổ biến nhất là kỹ sư chỉ cắm cọc và bắt đầu đo ngay mà không quan tâm đến đặc tính môi trường đất tại vị trí đó. Thực tế, độ ẩm, kết cấu và thành phần đất ảnh hưởng trực tiếp đến giá trị điện trở đo được.

Ví dụ, nếu đất quá khô, nhiều sỏi đá hoặc có lớp cát dày, điện trở đất sẽ tăng giả tạo, khiến kết quả không phản ánh đúng thực tế. Ngược lại, nếu đất ẩm do mưa, giá trị đo có thể nhỏ hơn thực tế, dẫn đến đánh giá sai mức an toàn.

Giải pháp: Trước khi đo, hãy quan sát và ghi chú điều kiện môi trường (đất khô, ẩm, hoặc sau mưa), tránh đo khi thời tiết quá khắc nghiệt. Nếu cần, có thể làm ẩm nhẹ vùng đất quanh cọc để đảm bảo tính ổn định.

6.2 Cắm cọc đo sai khoảng cách

Một sai lầm khác là cắm cọc phụ (P, C) quá gần với cọc chính (E). Khi khoảng cách không đủ, dòng điện kiểm tra không kịp phân tán đều trong đất, dẫn đến sai số rất lớn. Kết quả đo lúc này có thể thấp hơn hoặc cao hơn thực tế, khiến kỹ sư đánh giá sai chất lượng nối đất.

Giải pháp: Tuân thủ đúng quy tắc khoảng cách: giữ khoảng cách P–E tối thiểu 5–10 mét, và C–P khoảng 10–20 mét, tùy thuộc vào loại đất và điều kiện công trình. Với đất có điện trở suất cao (đất khô, sỏi đá), nên tăng khoảng cách này lên để đảm bảo kết quả đo chính xác hơn.

6.3 Dùng dây và cọc đo chất lượng kém

Không ít trường hợp sai số lớn lại đến từ chính thiết bị phụ trợ dây đo bị oxy hóa, đầu nối lỏng, hoặc cọc đo rỉ sét. Khi dây có điện trở cao hoặc tiếp xúc không tốt, giá trị điện trở tổng cộng sẽ bị đội lên, làm kết quả sai lệch dù phép đo được thực hiện đúng quy trình.

Giải pháp: Luôn kiểm tra tình trạng dây và cọc trước khi đo. Nên sử dụng dây đồng chất lượng cao, có tiết diện đủ lớn và đầu nối chắc chắn. Sau mỗi lần đo, vệ sinh đầu cọc, tránh để rỉ sét hoặc đất bám vào gây ảnh hưởng đến lần đo tiếp theo.

6.4 Không lặp lại phép đo

Một lỗi rất phổ biến là chỉ đo một lần rồi kết luận. Điều này không phản ánh chính xác toàn bộ hệ thống tiếp địa, bởi điện trở đất có thể khác nhau tại các vị trí xung quanh khu vực đo. Chỉ dựa vào một kết quả duy nhất có thể khiến kỹ sư bỏ sót điểm tiếp xúc kém hoặc vùng đất có điện trở cao bất thường.

Giải pháp: Thực hiện ít nhất ba phép đo tại ba vị trí khác nhau xung quanh hệ thống nối đất. Sau đó, lấy giá trị trung bình làm kết quả cuối cùng. Cách làm này giúp giảm sai số ngẫu nhiên và đảm bảo đánh giá chính xác hơn về tình trạng toàn bộ hệ thống.

7. Quy trình đo điện trở đất chuẩn

Bước 1: Chuẩn bị thiết bị

• Kiểm tra pin, dây, cọc đo, đồng hồ.
• Làm sạch vị trí tiếp xúc đất.

Bước 2: Cắm cọc đo

• Cắm cọc phụ P và C theo hướng thẳng hàng với cọc chính E.
• Khoảng cách: E–P: 5–10 m, P–C: 10–20 m.

Bước 3: Kết nối dây đo đúng cực

• Dây xanh -> cọc E, dây vàng -> cọc P, dây đỏ ->  cọc C.

Bước 4: Tiến hành đo

• Bật máy, chọn chế độ “Earth Resistance”.
• Máy tự phát dòng kiểm tra, hiển thị kết quả trên màn hình.

Bước 5: Đọc và đánh giá kết quả

Sau khi đo xong, hãy đọc giá trị điện trở đất (tính bằng Ω) và đánh giá như sau:

• Dưới 1 Ω: Rất tốt – Phù hợp cho phòng thí nghiệm hoặc hệ thống chống sét cao cấp.
• Từ 1 đến 5 Ω: Tốt – Đạt tiêu chuẩn an toàn cho nhà máy và trạm điện.
• Từ 5 đến 10 Ω: Tạm chấp nhận – Nên cải thiện nếu khu vực yêu cầu độ an toàn cao.
• Trên 10 Ω: Không đạt – Cần kiểm tra lại và tối ưu hệ thống nối đất.

8. Bảo trì & hiệu chuẩn máy đo điện trở đất

• Hiệu chuẩn định kỳ: 12 tháng/lần (hoặc theo khuyến nghị nhà sản xuất).
• Vệ sinh: Lau sạch bề mặt, tránh nước và bụi bẩn lọt vào cổng đo.
• Lưu trữ: Cất trong hộp kín, nơi khô ráo, tránh va đập.
• Kiểm tra pin định kỳ: thay khi dung lượng <20% để tránh sai số.

Nếu bạn có đội bảo trì nội bộ, nên có quy trình hiệu chuẩn định kỳ để đảm bảo mọi thiết bị đo luôn chính xác.

9. Câu hỏi thường gặp (FAQ)

1. Bao lâu nên đo điện trở đất một lần?
   → Tối thiểu mỗi năm một lần, hoặc sau khi có sửa chữa, thay đổi hệ thống điện, sét đánh, mưa lũ.
2. Giá trị bao nhiêu ohm là đạt chuẩn?
   → Thông thường ≤ 5 Ω là đạt; tuy nhiên, hệ thống chống sét hoặc trạm điện cao thế yêu cầu ≤ 1 Ω.
3. Có thể đo khi trời mưa không?
   → Có thể, nhưng nên ghi chú lại điều kiện đất (ẩm ướt) vì kết quả sẽ thấp hơn thực tế.
4. Có cần hiệu chuẩn máy không?
   → Có, để đảm bảo sai số trong giới hạn ±2% theo tiêu chuẩn kỹ thuật.

Máy đo điện trở đất không chỉ là thiết bị kiểm tra  mà là công cụ đảm bảo an toàn cho con người và hệ thống điện. Một phép đo đúng, một thiết bị chuẩn xác có thể ngăn ngừa thiệt hại hàng trăm triệu đồng và giảm nguy cơ điện giật, cháy nổ. Vì vậy, việc đo điện trở đất định kỳ cần được xem là quy trình bắt buộc trong mọi nhà máy, trạm điện hay công trình công nghiệp. Nếu bạn đang tìm máy đo điện trở đất chất lượng, hiệu chuẩn đầy đủ và đạt chuẩn TCVN/IEC, hãy liên hệ Thương Tín để được tư vấn chi tiết và lựa chọn thiết bị phù hợp nhất cho nhu cầu của bạn.
