GEOKON GK-604D là thiết bị đo độ nghiêng điện tử với khoảng đo ±30° và sai số thấp chỉ ±3 mm/30 m. Máy đo độ nghiêng GEOKON GK-604D được sử dụng nhiều trong kỹ thuật cơ khí, xây dựng, chế tạo sản xuất thiết bị chính xác.
Máy đo độ nghiêng GEOKON GK-604D
Máy đo độ nghiêng kỹ thuật số Model GK-604D có độ phân giải rất cao, khả năng đo chính xác ấn tượng và khoảng đo rộng. Kích thước nhỏ gọn và chắc chắn, máy được sử dụng nhiều trong sản xuất, cơ khí và xây dựng cần độ chính xác rất cao.

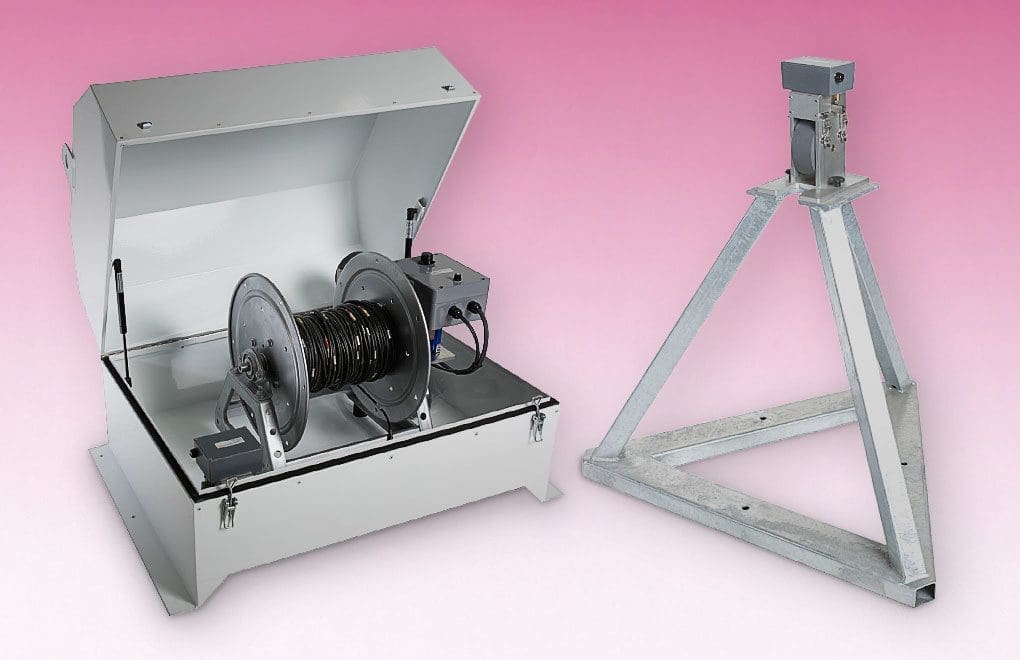

Bên trong máy đo nghiêng được tích hợp một la bàn để hiệu chỉnh các bộ dữ liệu cho bất kỳ độ xoắn nào (hoặc xoắn ốc) trong vỏ máy đo độ nghiêng . Dữ liệu khảo sát xoắn ốc được hiển thị và lưu vào bộ nhớ trong cùng một PC Field FPC-2. Có sẵn hệ thống cuộn dây cáp điện 12 volt tùy chọn, có thể tiết kiệm thời gian đáng kể khi khảo sát.

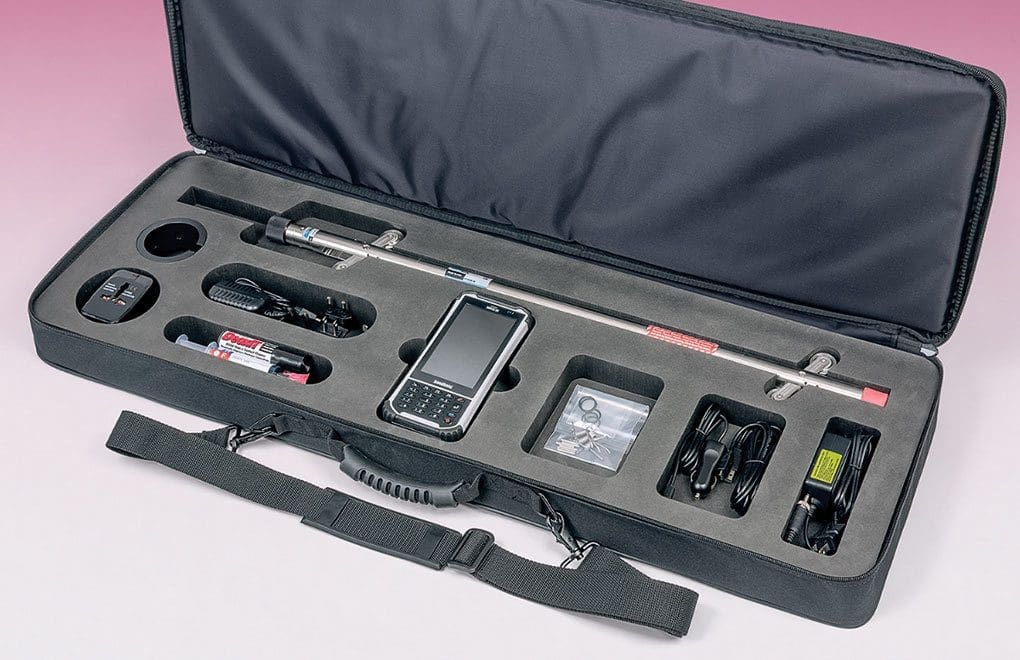

Máy đo độ nghiêng GEOKON GK-604D Digital Inclinometer Systems được cung cấp đồng bộ bao gồm: đầu đo Model 6100D (tích hợp bộ chuyển tín hiệu điện sang tín hiệu số), cuộn tời và cáp và một Field PC. Tín hiệu từ đàu đo sẽ được truyền tải thông qua cáp điều khiển tới bộ tời đã tích hợp bộ ghi dữ liệu ở trong (có thể kết nối Bluetooth).
Thông số kỹ thuật máy đo độ nghiêng điện tử GEOKON GK-604D
| Khoảng đo | ±30° |
|---|---|
| Độ phân giải (đầu dò) | 0.0013° |
| Đọ phân giải (của máy) | ±0.025 mm/500 mm (±0.0001 ft/2 ft) |
| Độ chính xác của máy | ±3 mm/30 m (±0.125 in/100 ft) |
| Nhiệt độ hoạt động | 0°C to +50°C |
| Kích thước DxL | 700 × 25mm,1200 × 25mm or 32 × 1 in |
| K/C 2 trục bánh xe | 0.5 m, 1 m or 2 ft |
| Đường kính trong ống | 48 to 89 mm (2 to 3.5 in) |
¹ ± 10 giây cung. Độ phân giải được hiển thị chỉ đúng trong phạm vi ± 5 ° so với chiều dọc. Ngoài ra, độ phân giải bị giảm đi (theo cosin của góc so với phương thẳng đứng). Độ phân giải cũng phụ thuộc vào công cụ đọc được sử dụng.
²Trong 3 ° theo chiều dọc. Điều này có tính đến sự tích tụ của lỗi vốn có với mỗi lần đọc và các lỗi vị trí thông thường trong việc định vị đầu dò bên trong vỏ; cũng là ảnh hưởng của các mảnh vỡ trong vỏ, hoặc hư hỏng vỏ.
³ Đầu nối cáp thêm 150 mm vào chiều dài của đầu dò.
Ứng dụng của máy đo nghiêng
Máy đo nghiêng GEOKON GK604D được sử dụng để đo nghiêng, chuyển vị tường vây, chuyển vị ngang các công trình xây dựng như: nhà cao tầng, đập thủy điện, hồ chứa, đường xá..

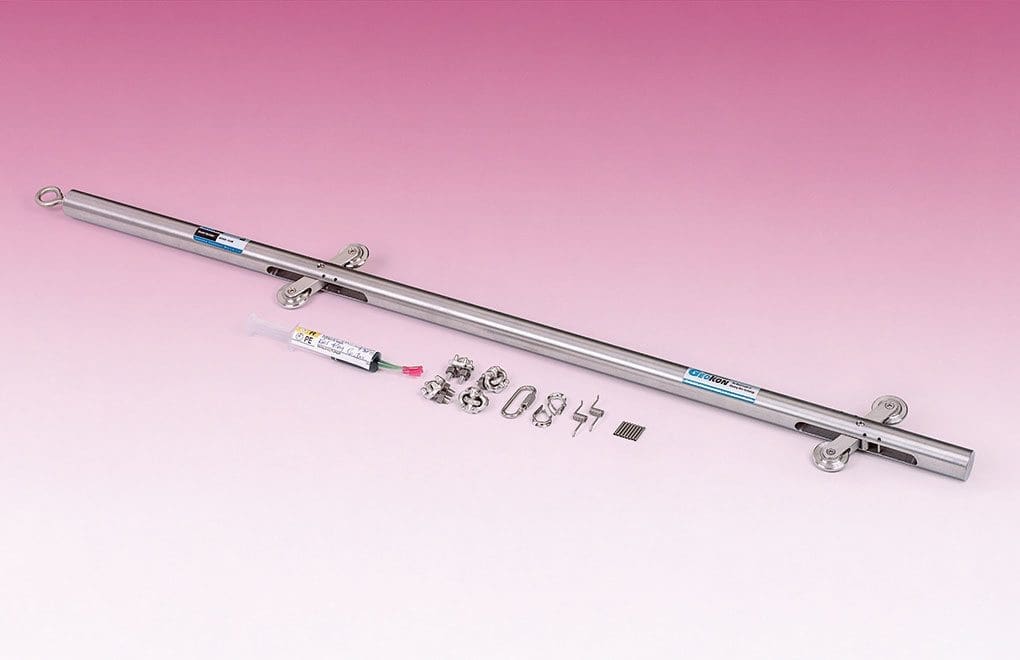

Thiết bị gồm 3 bộ phận: đầu dò, dây cáp và bộ trống cuốn, máy đọc (xem ảnh đại diện). Đầu dò có 2 gia tốc kế bên trong cho phép xác định độ nghiêng của cần theo phương xác định. Cáp nối và trống cuốn có tác dụng kết nối đầu dò với máy đọc xách tay. Máy đọc xách tay là nơi lưu trữ và xử lý các số liệu thu được từ đầu dò. Nó kết nối với bộ trống cuốn thông qua công nghệ bluetooth.

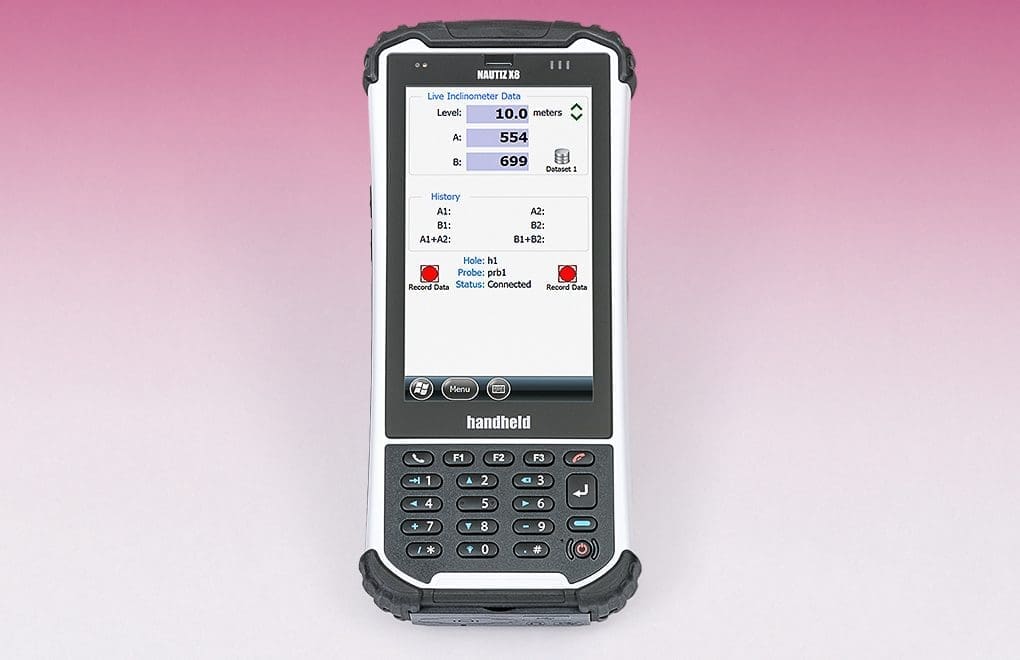

GK604D là sản phẩm cải tiến của phiên bản GK603. Nhờ việc sử dụng máy đọc xách tay Nautiz X8 nó có thể hiển thị kết quả đo đạc và xử lý ngay trên màn hình. Điều này giúp cán bộ quan trắc, tư vấn giám sát và chủ đầu tư có thể nhận kết quả sau khi đo đạc để đưa ra biện pháp xử lý phù hợp. Thay vì phương pháp củ phải mang máy về văn phòng đưa số liệu ra máy tính và xử lý.
