Vôn kế – Thiết bị đo điện áp chính xác và tin cậy trong kiểm tra điện

Trong kiểm tra và bảo trì hệ thống điện, vôn kế đóng vai trò then chốt giúp xác định chính xác tình trạng điện áp và phát hiện sớm bất thường nguồn cấp. Bài viết dưới đây, Thương Tín sẽ giúp bạn hiểu rõ nguyên lý, cách chọn và ứng dụng thực tế của vôn kế, đồng thời gợi ý các dòng thiết bị đo điện áp đáng tin cậy để đảm bảo an toàn và hiệu quả vận hành.

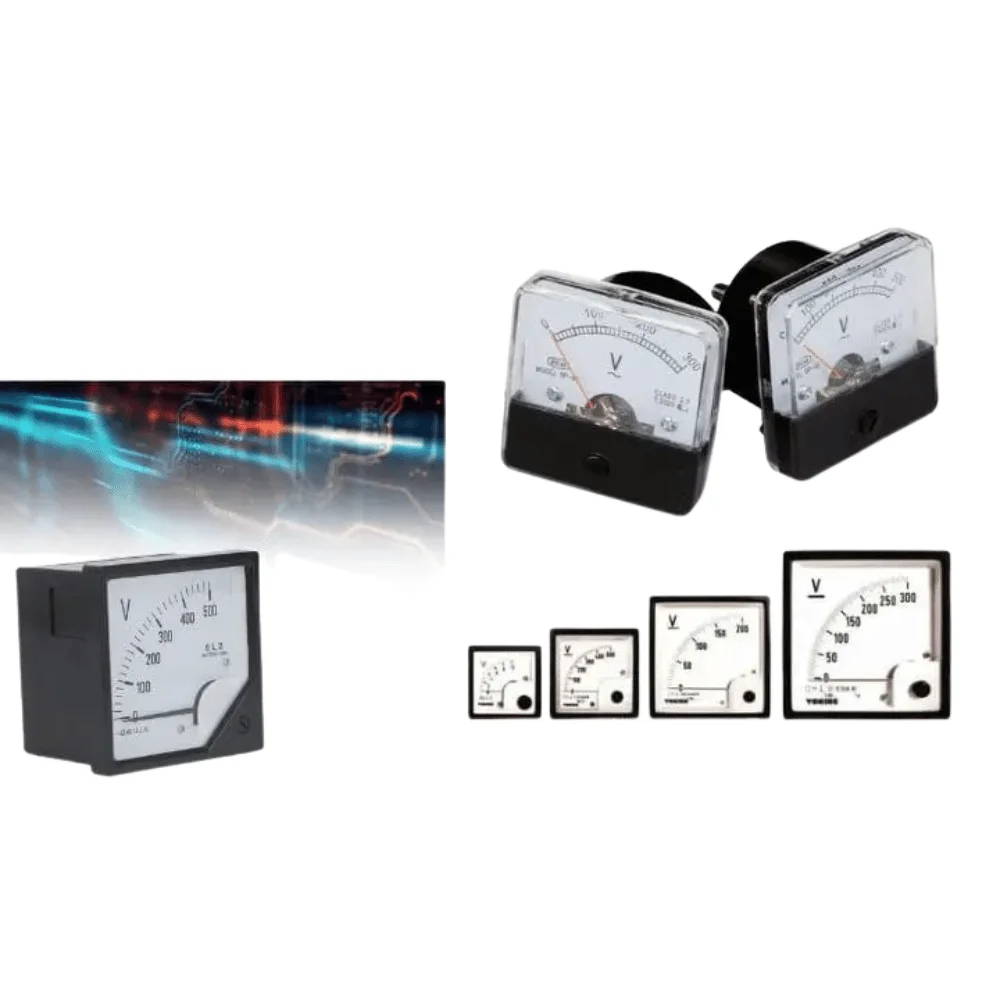

Giới thiệu chung về vôn kế

Vôn kế là thiết bị đo điện áp chuyên dụng dùng để xác định hiệu điện thế giữa hai điểm trong mạch điện. Thiết bị hỗ trợ kiểm tra nguồn điện, đánh giá trạng thái hoạt động của hệ thống và phát hiện sự cố điện áp bất thường trong dân dụng lẫn công nghiệp.

Về cấu tạo, đồng hồ đo điện áp gồm các thành phần chính như mạch đo điện áp, điện trở hạn dòng, bộ hiển thị (kim hoặc số) và đầu dò đo. Khi kết nối song song với điểm cần đo, thiết bị sẽ cảm nhận chênh lệch điện thế và chuyển đổi thành giá trị hiển thị. Nguyên lý hoạt động dựa trên việc đo dòng điện rất nhỏ đi qua mạch đo nội bộ và suy ra điện áp tương ứng.

Vì sao cần có vôn kế

Trong quá trình vận hành hệ thống điện, điện áp là thông số nền tảng quyết định hiệu suất và độ an toàn của thiết bị. Việc thiếu công cụ đo điện áp đáng tin cậy khiến kỹ thuật viên khó đánh giá chính xác tình trạng nguồn hoặc phát hiện sai lệch.

Một thiết bị đo điện áp phù hợp giúp xác nhận nguồn có đạt chuẩn hay không, kiểm tra sụt áp trên đường dây, đánh giá pin – ắc quy và hỗ trợ chẩn đoán sự cố điện nhanh chóng. Đây là công cụ không thể thiếu đối với thợ điện, kỹ sư bảo trì, kỹ thuật tòa nhà và ngành sản xuất.

Khi sử dụng vôn kế không đạt chuẩn gây ra hậu quả gì?

Sai số trong đo điện áp không chỉ đơn thuần là sai lệch số liệu mà còn ảnh hưởng trực tiếp đến quyết định kỹ thuật và độ an toàn vận hành. Khi sử dụng vôn kế kém chất lượng, sai cấp chính xác hoặc chọn nhầm dải đo, giá trị hiển thị có thể chênh lệch đáng kể so với điện áp thực tế, khiến việc đánh giá tình trạng nguồn điện trở nên thiếu tin cậy.

Hệ quả là quá trình chẩn đoán sự cố dễ đi sai hướng: kỹ thuật viên có thể thay thế linh kiện không cần thiết, bỏ sót hiện tượng quá áp hoặc sụt áp nguy hiểm, làm kéo dài thời gian dừng máy và tăng chi phí bảo trì. Trong môi trường công nghiệp, điện áp sai lệch còn dẫn đến quá nhiệt cuộn dây, giảm tuổi thọ động cơ và gia tăng nguy cơ chập cháy.

Đối với hệ thống điện dân dụng và thiết bị điện tử nhạy cảm, việc đo sai điện áp nguồn có thể khiến thiết bị hoạt động ngoài ngưỡng cho phép, gây hư hỏng bo mạch, nguồn cấp hoặc pin sạc. Vì vậy, lựa chọn thiết bị đo điện áp đạt chuẩn và sử dụng đúng phương pháp là yếu tố then chốt để đảm bảo an toàn và độ tin cậy cho toàn bộ hệ thống điện.

Hướng dẫn sử dụng vôn kế đúng cách

Để đảm bảo phép đo điện áp chính xác và an toàn, cần thực hiện theo trình tự chuẩn.

Bước 1: Xác định loại điện áp cần đo

Trước tiên, xác định điện áp xoay chiều (AC) hay một chiều (DC) để chọn đúng chế độ đo trên thiết bị.

Bước 2: Chọn thang đo phù hợp

Đặt thang đo cao hơn giá trị điện áp dự kiến nhằm tránh quá tải mạch đo và bảo vệ thiết bị.

Bước 3: Kết nối que đo song song với điểm cần đo

Đặt hai đầu dò vào hai điểm có hiệu điện thế cần kiểm tra. Không đo nối tiếp như ampe kế.

Bước 4: Đọc và đánh giá kết quả

Quan sát giá trị hiển thị, so sánh với điện áp danh định của hệ thống để xác định tình trạng nguồn.

Bước 5: Ngắt kết nối an toàn

Tháo que đo theo thứ tự an toàn, tránh chạm chập hoặc tiếp xúc phần dẫn điện.

Ứng dụng thực tế của vôn kế

Trong thực tế kỹ thuật điện, vôn kế không chỉ dùng để đọc giá trị điện áp đơn thuần mà còn là công cụ chẩn đoán nhanh tình trạng nguồn và thiết bị. Tùy theo lĩnh vực ứng dụng, thiết bị đo điện áp giúp kỹ thuật viên phát hiện sớm bất thường, đánh giá chất lượng điện và đảm bảo hệ thống vận hành ổn định.

Kiểm tra hệ thống điện dân dụng

Trong công tác bảo trì điện gia đình, chung cư và tòa nhà, vôn kế được sử dụng để kiểm tra điện áp tại ổ cắm, tủ điện nhánh và nguồn cấp cho thiết bị. Nhờ phép đo trực tiếp tại điểm sử dụng, kỹ thuật viên có thể nhanh chóng phát hiện khu vực sụt áp, mất pha hoặc tiếp xúc kém trong mạng điện.

Bên cạnh đó, việc đo điện áp lưới định kỳ còn giúp đánh giá độ ổn định nguồn điện cấp vào thiết bị dân dụng. Khi phát hiện điện áp vượt ngưỡng hoặc dao động lớn, người vận hành có thể kịp thời xử lý nhằm tránh hư hỏng thiết bị điện tử và kéo dài tuổi thọ hệ thống điện trong nhà.

Bảo trì và sửa chữa thiết bị điện – điện tử

Trong lĩnh vực sửa chữa máy móc và thiết bị điện tử, vôn kế hỗ trợ kiểm tra điện áp tại các điểm nguồn trên bo mạch, pin, adapter và mạch điều khiển. Việc xác định chính xác mức điện áp hoạt động giúp kỹ thuật viên nhanh chóng khoanh vùng linh kiện lỗi và rút ngắn thời gian sửa chữa.

Đối với thiết bị công nghiệp, đo điện áp tại các điểm điều khiển như cuộn relay, cảm biến hoặc module nguồn còn cho phép đánh giá trạng thái hoạt động của từng khối chức năng. Nhờ đó, quá trình bảo trì trở nên chủ động hơn, giảm thiểu thời gian dừng máy và nâng cao độ tin cậy vận hành.

Kiểm tra nguồn và hệ thống năng lượng

Trong các hệ thống năng lượng như pin mặt trời, ắc quy và bộ lưu điện, đo điện áp là bước cơ bản để đánh giá trạng thái sạc – xả và hiệu suất toàn hệ thống. Kỹ thuật viên sử dụng vôn kế để kiểm tra điện áp từng cell, từng chuỗi hoặc điện áp đầu ra nhằm xác định mức năng lượng khả dụng.

Thông qua việc so sánh điện áp giữa các cell hoặc chuỗi pin, người vận hành có thể phát hiện cell suy giảm, mất cân bằng hoặc nguy cơ quá áp sớm. Điều này giúp tối ưu hiệu suất lưu trữ, phòng ngừa sự cố và nâng cao độ an toàn cho hệ thống năng lượng tái tạo và lưu trữ điện.

Cách chọn vôn kế phù hợp

Việc lựa chọn vôn kế phù hợp không chỉ dựa vào giá thành mà cần xem xét đúng nhu cầu đo, môi trường sử dụng và mức độ an toàn điện. Một thiết bị đo điện áp được chọn đúng tiêu chí sẽ đảm bảo độ chính xác phép đo, độ bền lâu dài và giảm rủi ro trong quá trình kiểm tra điện.

• Dải đo điện áp AC/DC phù hợp ứng dụng: Chọn thiết bị có dải đo bao phủ mức điện áp cần kiểm tra (pin, điện tử, điện lưới hoặc công nghiệp) để tránh quá tải hoặc thiếu độ phân giải.
• Độ chính xác và cấp chính xác đo: Ưu tiên thiết bị có sai số thấp, cấp chính xác rõ ràng để đảm bảo kết quả tin cậy trong chẩn đoán và bảo trì.
• Trở kháng đầu vào cao: Trở kháng lớn giúp giảm ảnh hưởng của thiết bị đo lên mạch điện, đặc biệt quan trọng khi đo mạch điện tử hoặc tín hiệu yếu.
• Khả năng bảo vệ quá áp và cấp an toàn điện: Nên chọn vôn kế đạt chuẩn an toàn (CAT II, CAT III…) phù hợp môi trường làm việc để bảo vệ người dùng và thiết bị.
• Kiểu hiển thị phù hợp thói quen sử dụng: Vôn kế số dễ đọc và chính xác cao; vôn kế kim phù hợp quan sát biến thiên điện áp liên tục.
• Độ bền và môi trường làm việc: Nếu sử dụng trong công nghiệp hoặc ngoài hiện trường, nên chọn thiết bị có vỏ bảo vệ chắc chắn, chống bụi ẩm và chịu va đập tốt.

Các thương hiệu phổ biến về vôn kế

Trong lĩnh vực đo lường điện, lựa chọn đúng thương hiệu vôn kế không chỉ đảm bảo độ chính xác phép đo mà còn quyết định độ bền và mức độ an toàn khi làm việc với điện áp. Dưới đây là các thương hiệu thiết bị đo điện áp được kỹ thuật viên và ngành điện tin dùng hiện nay:

OEM là thương hiệu thiết bị đo điện có xuất xứ Đài Loan, được biết đến với các dòng đồng hồ đo điện áp, ampe kìm và thiết bị kiểm tra điện cơ bản phục vụ bảo trì điện dân dụng và công nghiệp nhẹ. Sản phẩm của OEM nổi bật ở thiết kế gọn nhẹ, dễ sử dụng và giá thành hợp lý, phù hợp cho thợ điện hiện trường hoặc kỹ thuật viên cần thiết bị đo tin cậy trong các công việc kiểm tra điện áp, thông mạch và nguồn cấp thông dụng.

SEW (SEW – Standard Electric Works) là hãng thiết bị đo điện lâu đời chuyên về các dụng cụ kiểm tra an toàn điện, đo điện trở đất và đo điện áp trong hệ thống điện lực. Thương hiệu này nổi bật với độ bền cao, khả năng làm việc ổn định trong môi trường khắc nghiệt và tiêu chuẩn an toàn điện nghiêm ngặt, được sử dụng rộng rãi trong ngành điện lực, xây lắp và bảo trì công nghiệp.

Kyoritsu là thương hiệu Nhật Bản uy tín toàn cầu trong lĩnh vực thiết bị đo và kiểm tra điện. Các dòng vôn kế và đồng hồ đo điện của Kyoritsu được đánh giá cao nhờ độ chính xác ổn định, độ an toàn cao theo chuẩn quốc tế và độ bền công nghiệp vượt trội. Đây là lựa chọn phổ biến của kỹ sư điện, nhà máy sản xuất và đơn vị kiểm định cần thiết bị đo điện áp đáng tin cậy cho ứng dụng chuyên sâu.

Một số dòng vôn kế phổ biến đang được ưa chuộng

Trong nhóm vôn kế chuyên dụng cho kiểm tra điện hiện trường và giám sát nguồn DC, các dòng thiết bị hiển thị số hiện đại mang lại khả năng đọc nhanh, chính xác và đa thông số trong thiết kế gọn nhẹ. Dưới đây là ba model tiêu biểu được ưa chuộng nhờ tính linh hoạt và hiệu quả đo lường cao.

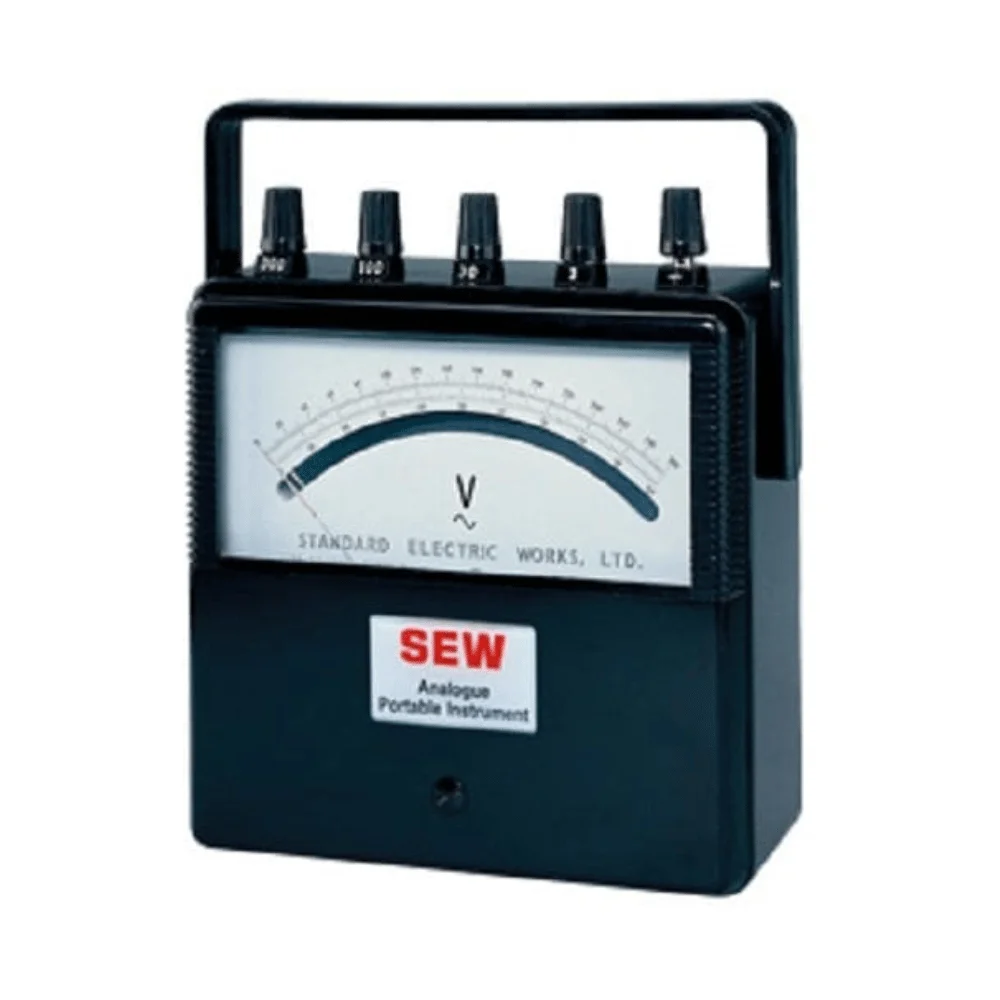

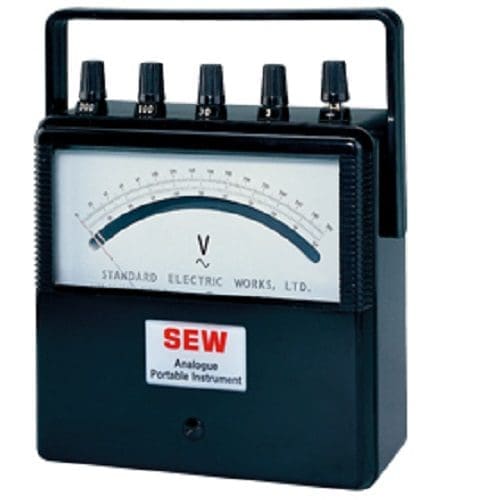

Vôn kế AC/DC di động SEW ST-2000V

SEW ST-2000V là vôn kế cầm tay đa năng cho phép đo cả điện áp xoay chiều và một chiều trong cùng một thiết bị, phù hợp cho kỹ thuật viên bảo trì điện dân dụng và công nghiệp nhẹ. Thiết kế gọn, chắc chắn giúp thao tác linh hoạt tại tủ điện, ổ cắm hoặc điểm cấp nguồn ngoài hiện trường mà vẫn đảm bảo độ an toàn điện.

Thiết bị nổi bật với màn hình hiển thị số rõ nét, dải đo điện áp rộng và khả năng đọc nhanh giá trị ổn định. Nhờ tích hợp đo AC/DC trong một máy, ST-2000V giúp giảm số lượng dụng cụ mang theo khi làm việc, đồng thời hỗ trợ kiểm tra nhanh tình trạng nguồn, sụt áp hoặc sai lệch điện áp trong hệ thống điện.

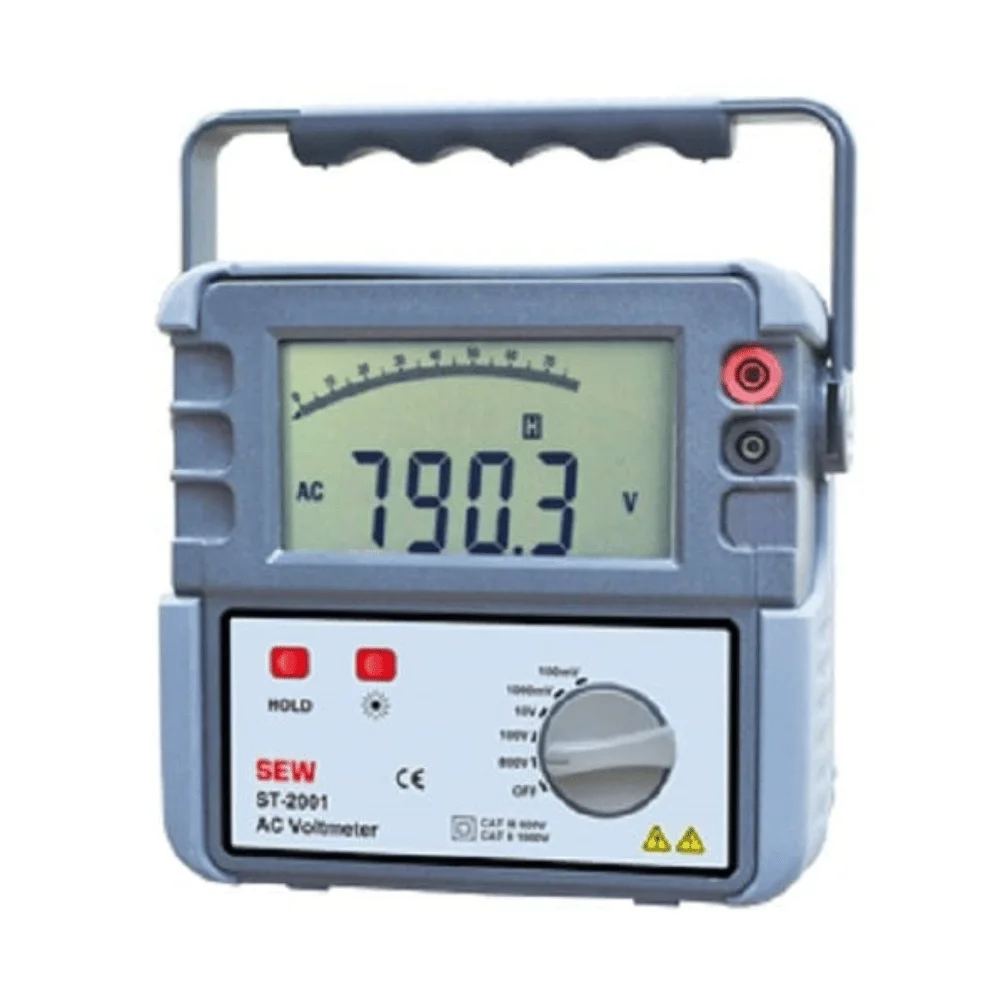

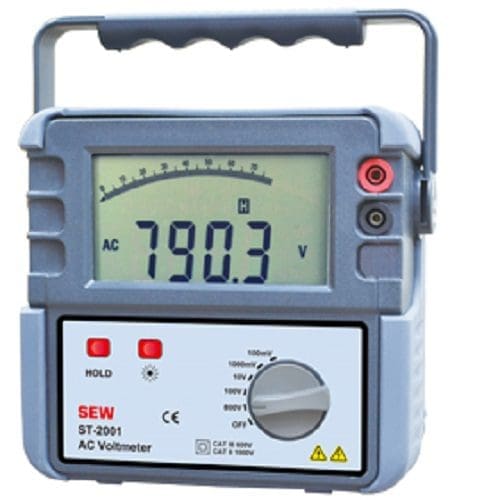

Vôn kế AC hiển thị số di động SEW ST-2001 ACV

SEW ST-2001 ACV là vôn kế chuyên đo điện áp xoay chiều với hiển thị số chính xác cao, tối ưu cho kiểm tra điện lưới và nguồn AC trong tòa nhà, nhà máy hoặc hệ thống phân phối. Thiết bị được thiết kế hướng đến thao tác nhanh và trực quan, giúp kỹ thuật viên đọc giá trị điện áp tức thời mà không cần suy luận thang đo.

Với độ ổn định hiển thị tốt và dải đo AC phù hợp điện lưới tiêu chuẩn, ST-2001 ACV đặc biệt hữu ích trong kiểm tra ổ cắm, tủ phân phối và nguồn cấp thiết bị. Khả năng đo chuyên AC giúp thiết bị đạt độ chính xác cao hơn trong ứng dụng điện xoay chiều, đảm bảo đánh giá đúng chất lượng điện áp vận hành.

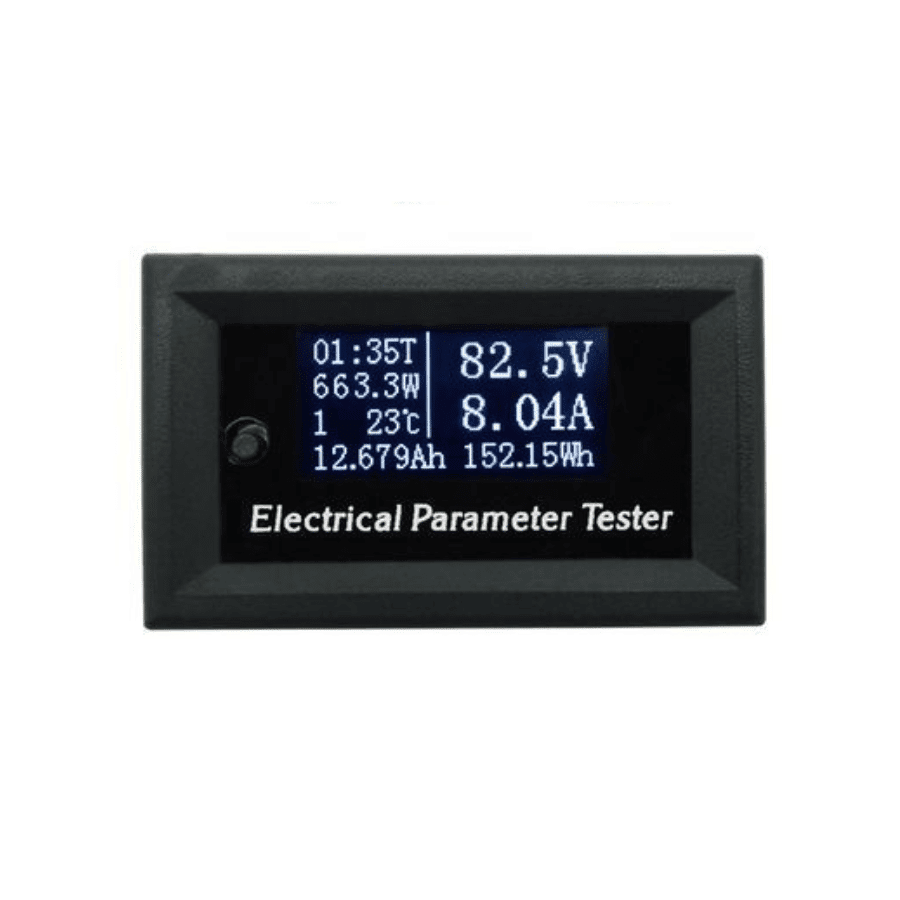

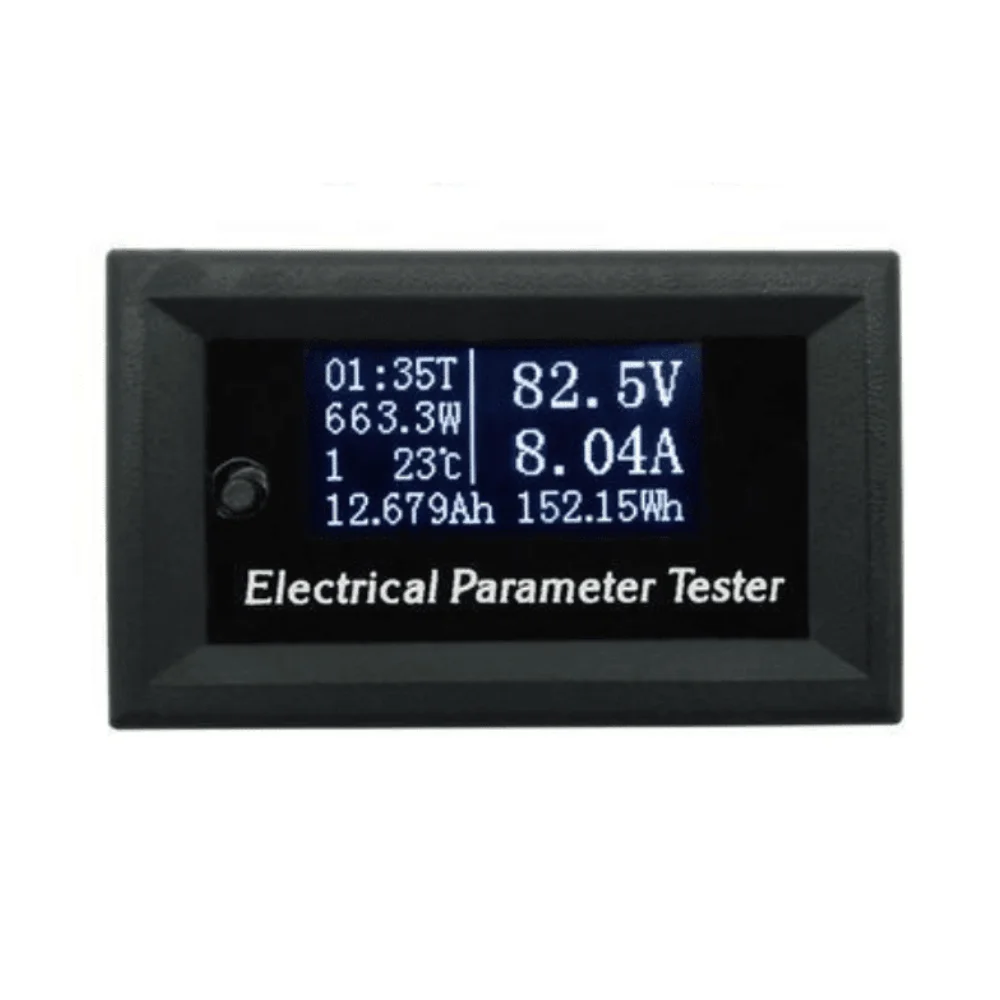

Vôn kế ampe kế DC 3A 33V OEM MOD0104

OEM MOD0104 là module đo DC đa năng tích hợp vôn kế và ampe kế trong một màn hình OLED nhỏ gọn, cho phép giám sát đồng thời điện áp, dòng điện và nhiều thông số nguồn DC. Thiết bị phù hợp lắp trong hệ thống pin, nguồn DC, bộ sạc hoặc dự án điện tử cần theo dõi trạng thái năng lượng theo thời gian thực.

Điểm nổi bật của MOD0104 là màn hình OLED hiển thị tới 7 thông số như điện áp, dòng, công suất, dung lượng và năng lượng tiêu thụ, mang lại cái nhìn toàn diện về tải và nguồn. Với dải đo 33V – 3A, module đáp ứng tốt các ứng dụng DC thấp áp, giúp người dùng kiểm soát hiệu suất và phát hiện bất thường của hệ thống nguồn một cách trực quan và chính xác.

Mẹo đo điện áp chính xác bằng vôn kế

Để đảm bảo kết quả đo điện áp phản ánh đúng trạng thái thực của nguồn và mạch điện, ngoài việc chọn đúng thiết bị, kỹ thuật viên cần chú ý đến thao tác đo và điều kiện tiếp xúc. Một vài thói quen nhỏ trong quá trình đo có thể cải thiện đáng kể độ ổn định và độ tin cậy của phép đo.

Trước khi đo, nên vệ sinh đầu que đo và bề mặt điểm tiếp xúc để loại bỏ lớp oxy hóa hoặc bụi bẩn, giúp giảm điện trở tiếp xúc. Khi đặt que đo, giữ chắc tay và cố định vị trí đo để tránh rung lắc hoặc trượt điểm chạm, vì dao động cơ học có thể làm giá trị hiển thị biến thiên và khó đọc chính xác.

Đối với nguồn điện không ổn định, dạng sóng méo hoặc có nhiễu (như biến tần, nguồn xung), nên sử dụng vôn kế True RMS để đo đúng giá trị hiệu dụng thực. Ngoài ra, nên bắt đầu ở thang đo cao rồi giảm dần về dải phù hợp nhằm tăng độ phân giải mà vẫn đảm bảo an toàn cho thiết bị đo.

Những sai lầm phổ biến khi sử dụng vôn kế và cách khắc phục

Trong quá trình đo điện áp, nhiều sai sót tưởng chừng nhỏ lại có thể làm sai lệch hoàn toàn kết quả hoặc gây rủi ro an toàn điện. Việc nhận diện đúng các lỗi thường gặp và áp dụng cách khắc phục phù hợp sẽ giúp phép đo bằng vôn kế trở nên chính xác và đáng tin cậy hơn trong thực tế kỹ thuật.

Chọn sai chế độ AC/DC

Một lỗi khá phổ biến là đo nguồn một chiều nhưng để chế độ AC hoặc ngược lại, khiến giá trị hiển thị sai hoàn toàn so với điện áp thực. Tình huống này thường xảy ra khi kiểm tra pin, adapter, bộ nguồn DC hoặc mạch điện tử có cả hai loại điện áp.

Để khắc phục, cần xác định rõ loại nguồn trước khi đo và kiểm tra ký hiệu AC/DC trên thiết bị. Hình thành thói quen rà soát nhanh chế độ đo trước mỗi phép đo sẽ giúp tránh sai số nghiêm trọng và đảm bảo kết quả đáng tin cậy.

Đo sai cách (mắc nối tiếp thay vì song song)

Một số người dùng nhầm lẫn cách mắc vôn kế với ampe kế, kết nối thiết bị nối tiếp trong mạch. Cách đo này không phản ánh đúng hiệu điện thế giữa hai điểm và trong một số trường hợp còn tiềm ẩn nguy cơ chập hoặc hư hỏng thiết bị đo.

Cách đúng là luôn mắc vôn kế song song với điểm cần đo điện áp. Trước khi đo, nên quan sát sơ đồ mạch hoặc ký hiệu trên thiết bị để đảm bảo kết nối chính xác, vừa an toàn vừa cho kết quả đúng bản chất điện áp cần kiểm tra.

Chọn thang đo quá thấp

Việc đặt dải đo nhỏ hơn điện áp thực tế có thể làm mạch đo bị quá tải, dẫn đến sai số lớn hoặc hỏng thiết bị. Lỗi này thường gặp khi đo điện áp lưới hoặc nguồn công nghiệp mà người dùng ước lượng sai mức điện áp.

Giải pháp an toàn là luôn bắt đầu với thang đo cao nhất, sau đó giảm dần về dải phù hợp để tăng độ phân giải. Cách tiếp cận này giúp bảo vệ thiết bị đo và vẫn đảm bảo đọc được giá trị điện áp chính xác.

Tiếp xúc que đo kém

Đầu que đo tiếp xúc lỏng, bề mặt điểm đo bị oxy hóa hoặc bẩn sẽ làm tăng điện trở tiếp xúc, khiến kết quả đo dao động hoặc thấp hơn thực tế. Đây là nguyên nhân phổ biến gây sai lệch khi đo tại tủ điện hoặc điểm đấu nối lâu ngày.

Để khắc phục, cần làm sạch bề mặt tiếp xúc, đặt que đo chắc chắn vào phần kim loại dẫn điện và giữ ổn định trong suốt quá trình đo. Tiếp xúc tốt không chỉ cải thiện độ chính xác mà còn giúp giá trị hiển thị ổn định, dễ quan sát và đánh giá.

FAQ – Câu hỏi thường gặp về vôn kế

Vôn kế và đồng hồ vạn năng khác nhau thế nào?

Vôn kế chỉ đo điện áp, trong khi đồng hồ vạn năng đo được nhiều thông số như điện áp, dòng điện, điện trở và thông mạch.

Có thể đo điện áp pin nhỏ bằng vôn kế điện lưới không?

Có, nếu thiết bị hỗ trợ đo DC và có thang đo phù hợp với điện áp pin.

Đo điện áp AC có cần phân biệt cực tính không?

Không, điện áp xoay chiều không có cực cố định nên có thể đảo que đo mà không ảnh hưởng kết quả.

Vì sao cùng điểm đo nhưng kết quả khác nhau?

Nguyên nhân có thể do sai thang đo, tiếp xúc kém hoặc thiết bị đo điện áp không đạt độ chính xác.
