Máy chuyển đổi tín hiệu là giải pháp không thể thiếu trong các hệ thống đo lường và điều khiển công nghiệp hiện đại. Thiết bị giúp chuẩn hóa, cách ly và ổn định tín hiệu từ cảm biến, đảm bảo dữ liệu đo lường chính xác, an toàn và đáng tin cậy. Tại Thương Tín, chúng tôi cung cấp đa dạng các dòng máy chuyển đổi tín hiệu chính hãng từ các thương hiệu uy tín, phù hợp mọi ứng dụng từ HVAC, dây chuyền sản xuất, hệ thống SCADA/DCS đến quan trắc môi trường. Với giải pháp từ Thương Tín, việc quản lý tín hiệu đo lường trở nên dễ dàng, tiết kiệm thời gian và tối ưu hóa hiệu suất vận hành.

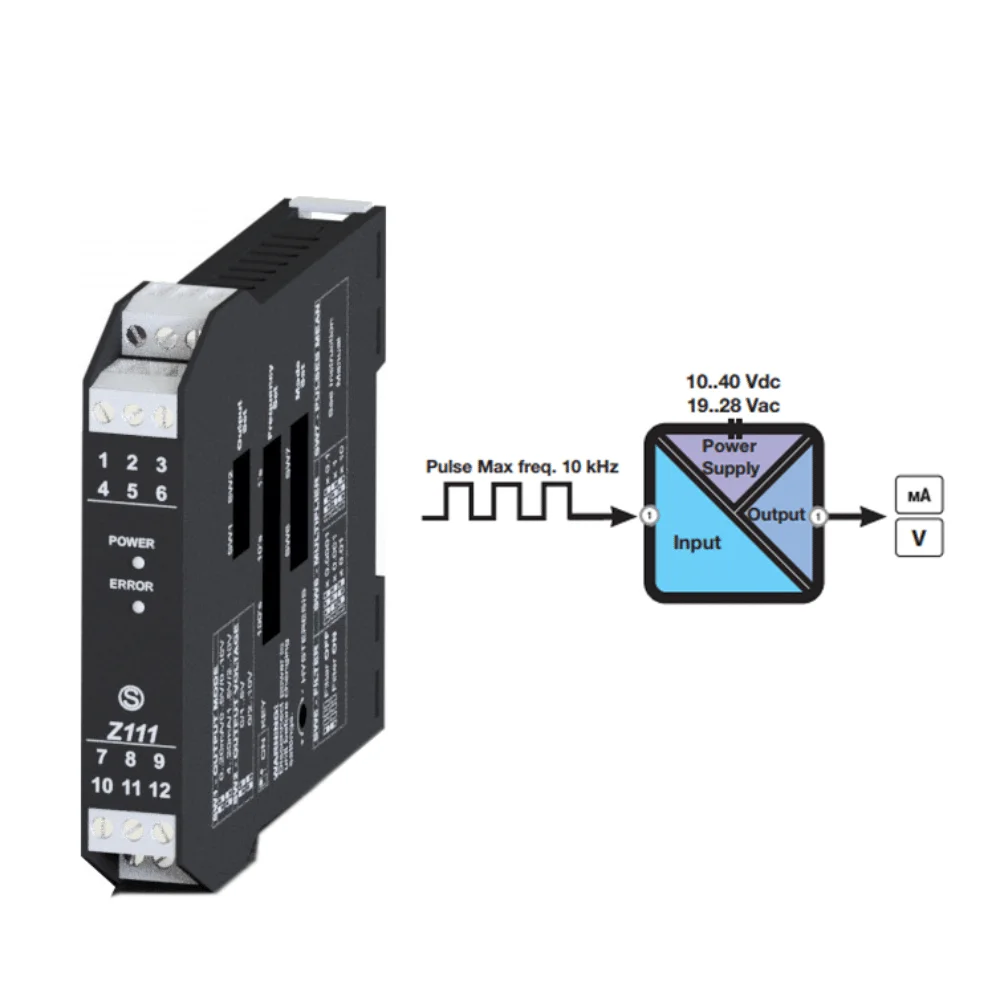

Giới thiệu chung về máy chuyển đổi tín hiệu

Máy chuyển đổi tín hiệu (Signal Converter / Signal Conditioner) là thiết bị trung gian quan trọng trong các hệ thống đo lường và điều khiển công nghiệp. Thiết bị này đảm nhiệm chức năng chuyển đổi, chuẩn hóa và cách ly tín hiệu phát ra từ cảm biến hoặc thiết bị đo, nhằm đảm bảo tín hiệu đầu ra tương thích hoàn toàn với các hệ thống điều khiển như PLC, DCS, HMI hoặc SCADA.

Trong môi trường công nghiệp, tín hiệu từ cảm biến thường có biên độ nhỏ, dễ nhiễu hoặc không đồng nhất về chuẩn tín hiệu. Máy chuyển đổi tín hiệu giúp “làm sạch” và đồng bộ dữ liệu đo, từ đó nâng cao độ tin cậy của toàn bộ hệ thống giám sát và điều khiển.

Cấu tạo chung của máy chuyển đổi tín hiệu

Một máy chuyển đổi tín hiệu tiêu chuẩn thường được thiết kế với các khối chức năng chính như sau:

Khối tiếp nhận tín hiệu đầu vào (Input): Tiếp nhận tín hiệu trực tiếp từ cảm biến hoặc thiết bị đo. Các loại tín hiệu đầu vào phổ biến bao gồm tín hiệu nhiệt độ (RTD, Thermocouple), tín hiệu áp suất, lưu lượng, mức, tín hiệu dòng điện (4–20mA), điện áp (0–10V), tín hiệu xung hoặc tín hiệu số.

Khối xử lý và chuyển đổi tín hiệu: Đây là bộ phận trung tâm của thiết bị, thực hiện các chức năng quan trọng như khuếch đại tín hiệu yếu, lọc nhiễu, tuyến tính hóa tín hiệu phi tuyến và cách ly điện giữa ngõ vào – ngõ ra. Khối này giúp đảm bảo tín hiệu sau xử lý có độ chính xác cao và ổn định trong suốt quá trình vận hành.

Khối xuất tín hiệu đầu ra (Output): Cung cấp tín hiệu đầu ra đã được chuẩn hóa, phù hợp với yêu cầu của hệ thống điều khiển. Các chuẩn đầu ra thông dụng gồm 4–20mA, 0–10V, 1–5V hoặc các giao thức truyền thông công nghiệp như RS485, Modbus, Profibus.

Nguyên lý hoạt động của máy chuyển đổi tín hiệu

Nguyên lý hoạt động của máy chuyển đổi tín hiệu dựa trên việc tiếp nhận tín hiệu gốc từ cảm biến, xử lý và chuyển đổi sang tín hiệu tiêu chuẩn công nghiệp. Tín hiệu đầu vào, vốn có thể không ổn định, dễ nhiễu hoặc không tương thích với hệ thống điều khiển, sẽ được xử lý qua các bước khuếch đại, lọc nhiễu và tuyến tính hóa.

Trong nhiều ứng dụng, thiết bị còn thực hiện cách ly tín hiệu giữa ngõ vào và ngõ ra nhằm loại bỏ chênh lệch điện áp, hạn chế nhiễu lan truyền và bảo vệ các thiết bị phía sau như PLC hoặc module analog. Sau khi xử lý, tín hiệu đầu ra được đưa về dạng chuẩn, giúp hệ thống điều khiển đọc và xử lý dữ liệu chính xác, an toàn và ổn định lâu dài, ngay cả trong môi trường công nghiệp khắc nghiệt.

Vì sao cần có máy chuyển đổi tín hiệu trong hệ thống đo lường?

Trong thực tế vận hành, rất ít hệ thống sử dụng trực tiếp tín hiệu thô từ cảm biến. Nguyên nhân là vì:

• Tín hiệu từ cảm biến thường yếu, nhiễu, không đồng chuẩn
• Khoảng cách truyền tín hiệu xa dễ gây suy hao
• PLC/HMI chỉ chấp nhận một số chuẩn tín hiệu nhất định
• Môi trường công nghiệp có nhiễu điện từ, sét lan truyền, chênh áp mass

Máy chuyển đổi tín hiệu đóng vai trò bảo vệ và “phiên dịch” tín hiệu, giúp:

• Chuẩn hóa tín hiệu đo → dữ liệu đọc được đáng tin cậy
• Cách ly tín hiệu → bảo vệ PLC, giảm rủi ro hỏng hóc
• Giảm nhiễu → hệ thống hoạt động ổn định, ít sai số
• Tăng tuổi thọ toàn bộ hệ thống đo lường

Khi sử dụng máy chuyển đổi tín hiệu không đạt chuẩn sẽ gây ra hậu quả gì?

Sử dụng máy chuyển đổi tín hiệu kém chất lượng hay không phù hợp là một sai lầm phổ biến nhưng cực kỳ nguy hiểm trong các hệ thống đo lường – điều khiển công nghiệp. Rất nhiều kỹ sư chỉ nhận ra vấn đề khi hậu quả đã xảy ra, và thường là với chi phí rất cao.

Sai số đo lường kéo dài

Tín hiệu đầu ra không chính xác nhưng vẫn được hệ thống đọc bình thường, dẫn đến quy trình điều khiển sai lệch, sản phẩm không đạt chuẩn và khó kiểm soát chất lượng. Sai số tích lũy có thể ảnh hưởng đến toàn bộ dây chuyền sản xuất.

Hư hỏng PLC và module analog

Máy chuyển đổi tín hiệu không cách ly đúng chuẩn có thể gây chập điện, quá tải hoặc sét lan truyền, dẫn đến hỏng PLC, module analog hoặc các thiết bị điều khiển khác. Hậu quả là downtime kéo dài và chi phí sửa chữa rất cao.

Hệ thống chập chờn, mất tín hiệu

Tín hiệu đầu ra không ổn định, lúc có lúc không, khiến hệ thống SCADA/DCS không thể giám sát hoặc điều khiển chính xác, tạo ra những khoảng downtime không đáng có và ảnh hưởng trực tiếp đến năng suất.

Khó truy vết lỗi

Khi tín hiệu “lúc đúng, lúc sai”, việc xác định nguyên nhân trở nên khó khăn. Kỹ sư phải tốn nhiều thời gian kiểm tra cảm biến, dây dẫn và thiết bị trung gian, dẫn đến trì hoãn khắc phục và tăng chi phí vận hành.

Chi phí bảo trì và thay thế cao, ảnh hưởng tiến độ

Tất cả những sự cố trên đều dẫn đến tăng chi phí sửa chữa, thay thế thiết bị, làm gián đoạn sản xuất và ảnh hưởng tiến độ giao hàng.

Như vậy, một máy chuyển đổi tín hiệu không đạt chuẩn không chỉ làm giảm độ chính xác đo lường, mà còn tạo ra điểm yếu chí mạng trong toàn bộ hệ thống điều khiển, gây rủi ro về kỹ thuật lẫn tài chính.

Hướng dẫn sử dụng máy chuyển đổi tín hiệu đúng cách

Để máy chuyển đổi tín hiệu phát huy tối đa hiệu quả và đảm bảo hệ thống đo lường – điều khiển hoạt động ổn định, hãy thực hiện theo các bước cơ bản sau:

Xác định đúng loại tín hiệu đầu vào

Trước tiên, cần kiểm tra cảm biến hoặc thiết bị đo đang xuất tín hiệu gì: 4–20 mA, 0–10 V, RTD, Thermocouple, xung… Việc xác định chính xác tín hiệu đầu vào giúp tránh chọn nhầm loại máy, đảm bảo tín hiệu sau chuyển đổi chính xác và không gây hư hỏng thiết bị.

Xác định tín hiệu đầu ra hệ thống cần

Xác định chuẩn tín hiệu mà PLC, HMI hoặc hệ thống SCADA/DCS yêu cầu. Bạn cần biết hệ thống nhận 4–20 mA hay 0–10 V, và liệu có cần cách ly tín hiệu để bảo vệ thiết bị hay không. Bước này đảm bảo tín hiệu đầu ra tương thích hoàn toàn, tránh sự cố chập chờn hoặc sai số đo.

Cài đặt dải đo chính xác

Thiết lập scale input và output đúng với dải đo thực tế của cảm biến và hệ thống. Đây là bước quan trọng để tuyến tính hóa tín hiệu, giảm sai số và tăng độ tin cậy trong quá trình vận hành.

Đấu dây đúng sơ đồ kỹ thuật

Tuân thủ hướng dẫn đấu dây của nhà sản xuất, đặc biệt với nguồn cấp, cực tính và mass (ground). Việc đấu dây sai có thể gây ngắn mạch, hỏng thiết bị hoặc tín hiệu không ổn định, nên cần kiểm tra kỹ trước khi cấp nguồn.

Kiểm tra và hiệu chuẩn sau lắp đặt

Sau khi lắp đặt, cần đo và kiểm tra tín hiệu đầu ra để đảm bảo nó tuyến tính và ổn định theo dải đã thiết lập. Nếu cần, thực hiện hiệu chuẩn để đồng bộ với hệ thống đo lường. Đây là bước cuối cùng giúp hệ thống vận hành chính xác từ ngày đầu tiên, tránh các sự cố đo lường không lường trước.

Ứng dụng thực tế của máy chuyển đổi tín hiệu

Máy chuyển đổi tín hiệu là thiết bị trung gian quan trọng trong mọi hệ thống đo lường và điều khiển, giúp tín hiệu từ cảm biến trở nên chuẩn hóa, ổn định và an toàn trước khi đưa vào PLC, DCS, HMI hoặc SCADA. Thiết bị này hiện diện trong nhiều ngành công nghiệp khác nhau, đảm bảo hệ thống vận hành chính xác, bền bỉ và giảm rủi ro downtime.

Nhà máy sản xuất công nghiệp

Trong các dây chuyền sản xuất tự động, máy chuyển đổi tín hiệu giúp đồng bộ dữ liệu từ các cảm biến áp suất, nhiệt độ, lưu lượng, mức chất lỏng hoặc chất rắn.

• Lợi ích: Đảm bảo tín hiệu đọc chính xác, hệ thống điều khiển tự động hoạt động ổn định.
• Hậu quả nếu thiếu: Sai số đo dẫn đến sản phẩm không đạt chất lượng, dây chuyền gián đoạn, chi phí sửa chữa cao.

Hệ thống PLC – SCADA – DCS

Máy chuyển đổi tín hiệu là cầu nối giữa cảm biến và hệ thống điều khiển trung tâm, chuẩn hóa tín hiệu analog hoặc digital để PLC, DCS hay SCADA nhận và xử lý chính xác.

• Lợi ích: Giảm nhiễu, bảo vệ thiết bị đầu cuối, giúp lập trình điều khiển dễ dàng và giám sát liên tục.
• Ứng dụng: Điều khiển dây chuyền, quản lý năng lượng, cảnh báo sự cố tự động.

Ngành điện – năng lượng

Trong trạm biến áp, nhà máy điện và các hệ thống năng lượng tái tạo, máy chuyển đổi tín hiệu đảm nhận chức năng cách ly và chuyển đổi dòng, điện áp hoặc tín hiệu analog.

• Lợi ích: Bảo vệ PLC, thiết bị đo lường nhạy cảm khỏi chênh áp, sét lan truyền.
• Ứng dụng: Giám sát công suất, đo dòng, điện áp, quản lý năng lượng và bảo trì dự đoán.

Hệ thống HVAC – BMS tòa nhà

Máy chuyển đổi tín hiệu được sử dụng trong các hệ thống quản lý tòa nhà và HVAC để chuẩn hóa tín hiệu từ cảm biến nhiệt độ, áp suất, lưu lượng không khí và nước.

• Lợi ích: Hệ thống điều hòa, thông gió và quản lý năng lượng hoạt động hiệu quả, tiết kiệm điện năng.
• Hậu quả nếu thiếu: Tín hiệu sai lệch dẫn đến nhiệt độ không đều, lãng phí năng lượng và giảm tuổi thọ thiết bị.

Trạm xử lý nước và nước thải

Thiết bị đảm bảo tín hiệu từ cảm biến mức, áp suất, pH, ORP hay lưu lượng luôn chính xác và ổn định, giúp hệ thống điều khiển van, bơm và xử lý hoạt động tự động.

• Lợi ích: Ngăn chặn tràn, thiếu xử lý hoặc hỏng thiết bị.
• Ứng dụng: Trạm cấp nước, trạm xử lý nước thải công nghiệp, hệ thống tưới tự động.

Dây chuyền thực phẩm và dược phẩm

Máy chuyển đổi tín hiệu đảm bảo tín hiệu đo nhiệt độ, độ ẩm, lưu lượng nguyên liệu hoặc mức chất lỏng chính xác.

• Lợi ích: Đáp ứng các tiêu chuẩn nghiêm ngặt về an toàn thực phẩm và dược phẩm, đảm bảo chất lượng sản phẩm.
• Hậu quả nếu thiếu: Sản phẩm không đạt yêu cầu, tốn thời gian xử lý lại hoặc bị phạt vi phạm quy định an toàn.

Hệ thống quan trắc môi trường

Trong các hệ thống quan trắc khí thải, chất lượng không khí, nước hay môi trường tự nhiên, máy chuyển đổi tín hiệu giúp chuẩn hóa và truyền dữ liệu từ cảm biến về trung tâm giám sát.

• Lợi ích: Cung cấp thông tin chính xác để ra quyết định kịp thời, bảo vệ môi trường và tuân thủ quy định pháp luật.

Cách chọn máy chuyển đổi tín hiệu phù hợp

Khi lựa chọn máy chuyển đổi tín hiệu, không chỉ dựa vào thương hiệu hay giá thành, mà cần xem xét đầy đủ các yếu tố kỹ thuật và yêu cầu vận hành của hệ thống:

Loại tín hiệu đầu vào và đầu ra

Trước hết, bạn cần xác định cảm biến hoặc thiết bị đo đang xuất tín hiệu gì. Tín hiệu đầu vào có thể là analog như 4–20 mA, 0–10 V, RTD, Thermocouple hoặc tín hiệu xung. Đối với đầu ra, hệ thống điều khiển như PLC, HMI hoặc SCADA yêu cầu chuẩn tín hiệu phù hợp để đọc và xử lý. Việc chọn máy chuyển đổi tín hiệu phù hợp với loại input/output đảm bảo tín hiệu truyền đi tương thích và chính xác, tránh hiện tượng không nhận tín hiệu hoặc sai số dữ liệu.

Yêu cầu cách ly tín hiệu

Trong môi trường công nghiệp, khoảng cách giữa cảm biến và hệ thống điều khiển thường lớn, hoặc có nhiều thiết bị điện từ xung quanh. Máy chuyển đổi tín hiệu cần có khả năng cách ly điện giữa ngõ vào và ngõ ra để ngăn chặn chênh áp, nhiễu điện từ và sét lan truyền. Việc đánh giá xem hệ thống có cần cách ly quang, cách ly nguồn hay không sẽ quyết định chọn dòng thiết bị phù hợp, đặc biệt trong các ứng dụng nhạy cảm với tín hiệu analog.

Độ chính xác và độ ổn định lâu dài

Độ chính xác của máy chuyển đổi tín hiệu là yếu tố quan trọng để dữ liệu đo lường đúng với giá trị thực tế. Cần xem xét sai số thiết bị, độ tuyến tính, độ trôi theo thời gian và khả năng duy trì hiệu năng trong điều kiện vận hành dài hạn. Máy có độ ổn định cao sẽ giảm nhu cầu hiệu chuẩn thường xuyên, đảm bảo hệ thống hoạt động liên tục mà không bị sai số tích lũy.

Khả năng chống nhiễu và chịu môi trường công nghiệp

Máy chuyển đổi tín hiệu cần được thiết kế để chống nhiễu điện từ, nhiễu từ các thiết bị lân cận và sét lan truyền. Ngoài ra, thiết bị cũng phải chịu được điều kiện công nghiệp khắc nghiệt như nhiệt độ cao, độ ẩm, bụi bẩn hoặc rung lắc. Việc kiểm tra các thông số chống nhiễu EMC/EMI và chỉ số bảo vệ IP sẽ giúp chọn được thiết bị phù hợp với môi trường thực tế.

Chuẩn giao tiếp

Hệ thống điều khiển hiện nay sử dụng nhiều chuẩn truyền tín hiệu khác nhau. Máy chuyển đổi tín hiệu cần hỗ trợ analog (4–20 mA, 0–10 V) hoặc digital/serial (Modbus, RS485, Profibus, Ethernet) tùy vào hệ thống. Việc xác định chuẩn giao tiếp từ đầu giúp thiết bị tích hợp dễ dàng, dữ liệu được truyền ổn định và hệ thống vận hành trơn tru.

Thương hiệu và chứng nhận kỹ thuật

Chọn máy chuyển đổi tín hiệu từ các nhà sản xuất uy tín và có chứng nhận quốc tế (CE, UL, ISO) giúp đảm bảo thiết bị đạt tiêu chuẩn chất lượng, hoạt động ổn định, và có khả năng hỗ trợ kỹ thuật toàn cầu. Các thương hiệu nổi tiếng thường cung cấp đầy đủ thông tin kỹ thuật, datasheet chi tiết, hướng dẫn lắp đặt và hiệu chuẩn.

Dịch vụ kỹ thuật và bảo hành tại Việt Nam

Ngoài thiết bị, cần xem xét khả năng hỗ trợ kỹ thuật, hiệu chuẩn và bảo hành tại Việt Nam. Việc lựa chọn nhà phân phối có đội ngũ kỹ sư tư vấn, hỗ trợ lắp đặt và sửa chữa nhanh chóng sẽ giúp giải quyết sự cố kịp thời, giảm downtime và đảm bảo hệ thống vận hành liên tục.

Các thương hiệu máy chuyển đổi tín hiệu phổ biến hiện nay

Khi lựa chọn máy chuyển đổi tín hiệu, việc chọn thương hiệu uy tín là yếu tố quan trọng để đảm bảo tín hiệu đo lường chính xác, hệ thống vận hành ổn định và bền bỉ. Dưới đây là các thương hiệu được tin dùng trong ngành công nghiệp, với sản phẩm được thiết kế để đáp ứng các yêu cầu nghiêm ngặt về đo lường, tự động hóa và môi trường công nghiệp:

Siemens

Siemens là tập đoàn công nghệ đa quốc gia của Đức, cung cấp giải pháp tự động hóa toàn diện. Bộ chuyển đổi tín hiệu Siemens được tích hợp sâu với PLC, module I/O và DCS, cho phép xử lý tín hiệu analog và digital chuẩn công nghiệp. Các thiết bị Siemens nổi bật nhờ độ tin cậy cao, hiệu năng ổn định và khả năng tích hợp vào các hệ thống quy mô lớn, đặc biệt trong các dây chuyền sản xuất, nhà máy điện và trạm xử lý công nghiệp.

Ưu điểm nổi bật:

• Tích hợp sâu với hệ thống PLC và DCS Siemens.
• Xử lý tín hiệu analog và digital linh hoạt.
• Độ tin cậy cao, thích hợp các hệ thống quy mô lớn.
• Hỗ trợ các giải pháp tự động hóa toàn diện.

Omron

Omron là thương hiệu Nhật Bản nổi tiếng về tự động hóa và thiết bị điều khiển công nghiệp. Máy chuyển đổi tín hiệu Omron được thiết kế nhỏ gọn, dễ lắp đặt và cấu hình, tích hợp tốt với PLC và các cảm biến trong hệ thống. Các thiết bị Omron đặc biệt phù hợp cho các nhà máy vừa và nhỏ, OEM và các tủ điện điều khiển tích hợp, với hiệu suất ổn định trong môi trường công nghiệp.

Ưu điểm nổi bật:

• Thiết kế nhỏ gọn, dễ lắp đặt và cấu hình.
• Tích hợp tốt với PLC và cảm biến.
• Phù hợp ứng dụng công nghiệp vừa và nhỏ.
• Hiệu suất ổn định trong môi trường công nghiệp.

Testo

Testo là thương hiệu Đức với hơn 60 năm kinh nghiệm trong lĩnh vực thiết bị đo lường chuyên nghiệp. Testo nổi tiếng toàn cầu với các thiết bị cầm tay và cố định dùng để đo nhiệt độ, độ ẩm, khí, chất lượng không khí và các thông số môi trường khác. Mặc dù Testo không trực tiếp phát triển các bộ chuyển đổi tín hiệu PLC/DCS như Phoenix hay Weidmüller, thiết bị Testo là lựa chọn hàng đầu cho HVAC, môi trường, phòng thí nghiệm và kiểm tra tại hiện trường, giúp kỹ sư thu thập dữ liệu nhanh chóng, trực quan và đáng tin cậy.

Ưu điểm nổi bật:

• Độ chính xác cao, thiết bị đo trực quan và đáng tin cậy.
• Dải sản phẩm đa dạng: cầm tay, cố định, cho nhiều ứng dụng khác nhau.
• Hỗ trợ đo môi trường, khí, nhiệt độ, độ ẩm và chất lượng không khí.
• Mạng lưới dịch vụ toàn cầu, hỗ trợ kỹ thuật nhanh chóng.

Một số dòng máy chuyển đổi tín hiệu đang được ưa chuộng

Dưới đây là các dòng máy chuyển đổi tín hiệu được nhiều người tin dùng:

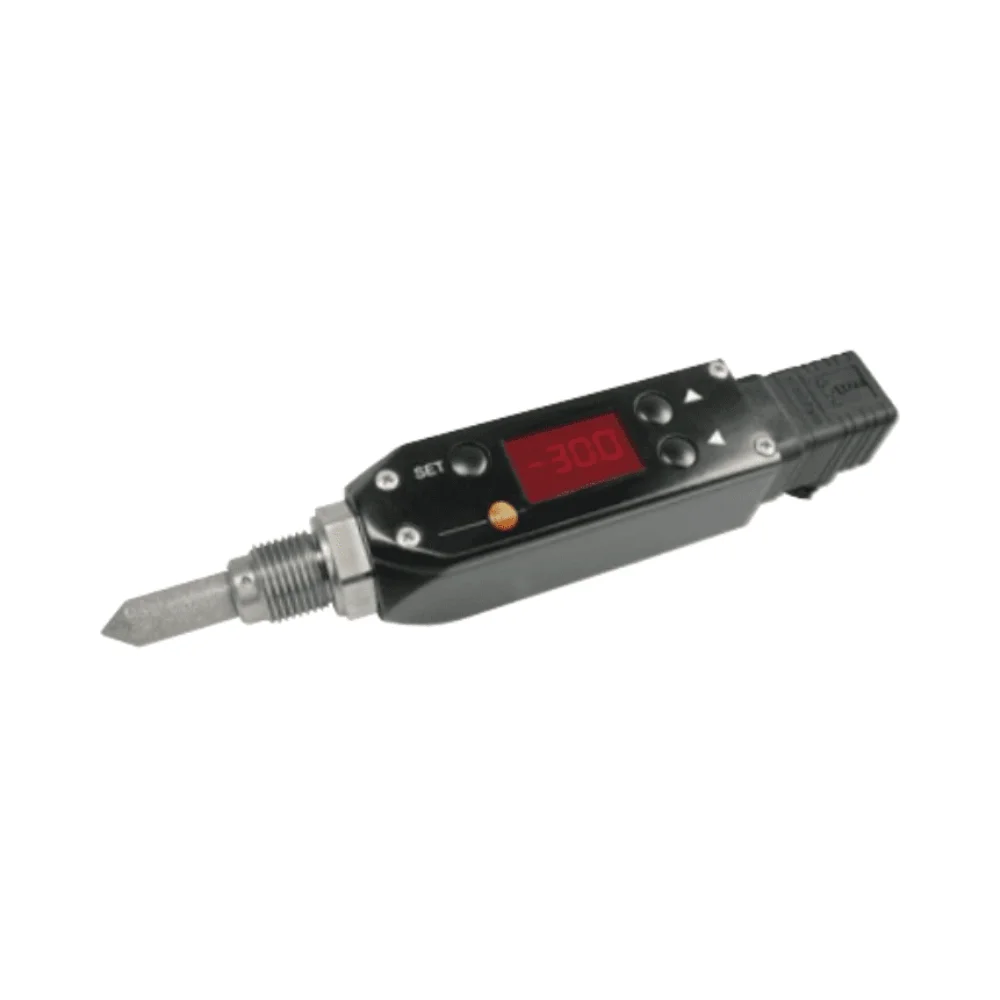

Cảm biến độ ẩm Testo 6740

Testo 6740 là cảm biến độ ẩm chính xác dùng cho các hệ thống HVAC, tủ điều khiển và quan trắc môi trường. Thiết bị này chuyển tín hiệu độ ẩm từ dạng cảm biến sang tín hiệu analog hoặc digital chuẩn công nghiệp, giúp PLC, DCS hay BMS dễ dàng đọc và xử lý dữ liệu.

Thông số nổi bật:

• Độ chính xác độ ẩm: ±2% RH
• Phạm vi đo độ ẩm: 0–100% RH
• Phạm vi đo nhiệt độ: -20 °C → +70 °C
• Đầu ra tín hiệu: 4–20 mA hoặc 0–10 V (tùy model)
• Nhiệt độ môi trường làm việc: -20 °C → +70 °C
• Khả năng bảo vệ: IP65 (chống bụi, chống nước nhẹ)

Đặc điểm nổi bật:

• Đo độ ẩm tương đối chính xác cao, ±2% RH.
• Tích hợp khả năng chuyển đổi tín hiệu analog chuẩn 4–20 mA hoặc 0–10 V.
• Khả năng chống nhiễu và ổn định trong môi trường công nghiệp.
• Thiết kế nhỏ gọn, dễ lắp đặt trong ống gió, phòng sạch hoặc tủ điều khiển.
• Ứng dụng rộng rãi trong HVAC, kiểm soát môi trường phòng thí nghiệm, phòng server và hệ thống tự động hóa tòa nhà.

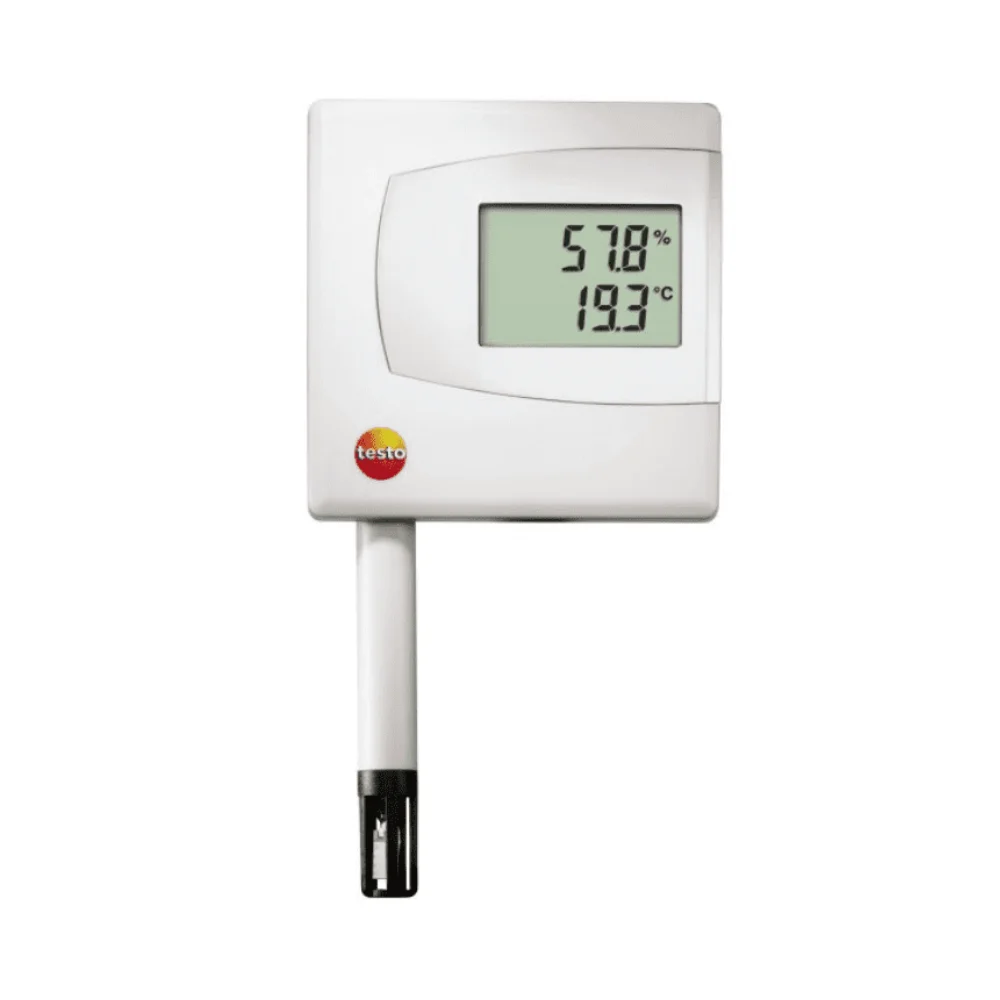

Máy chuyển đổi tín hiệu nhiệt độ – độ ẩm Testo 6621

Testo 6621 là máy chuyển đổi tín hiệu chuyên dụng cho nhiệt độ và độ ẩm, dùng để kết nối các cảm biến Testo với hệ thống điều khiển tự động. Thiết bị nhận tín hiệu từ cảm biến nhiệt ẩm và chuẩn hóa thành tín hiệu analog 4–20 mA hoặc digital Modbus/RS485, giúp PLC/DCS/HMI đọc dữ liệu chính xác.

Thông số nổi bật:

• Chuẩn tín hiệu đầu ra: 4–20 mA hoặc Modbus/RS485
• Cách ly tín hiệu: đầu vào – đầu ra tối thiểu 500 V
• Sai số chuyển đổi: < ±0,5% FS
• Dải nhiệt độ vận hành: -20 °C → +60 °C
• Nguồn cấp: 24 V DC ±10%
• Kích thước: nhỏ gọn, chuẩn DIN-rail 35 mm

Đặc điểm nổi bật:

• Hỗ trợ nhiều loại cảm biến Testo về nhiệt độ và độ ẩm.
• Chuyển đổi tín hiệu sang dạng analog hoặc digital chuẩn công nghiệp.
• Cách ly tín hiệu đầu vào – đầu ra, bảo vệ hệ thống khỏi nhiễu và chênh áp.
• Độ ổn định cao, thích hợp vận hành liên tục trong môi trường công nghiệp.
• Thích hợp cho hệ thống HVAC, BMS, dây chuyền sản xuất thực phẩm và phòng sạch.

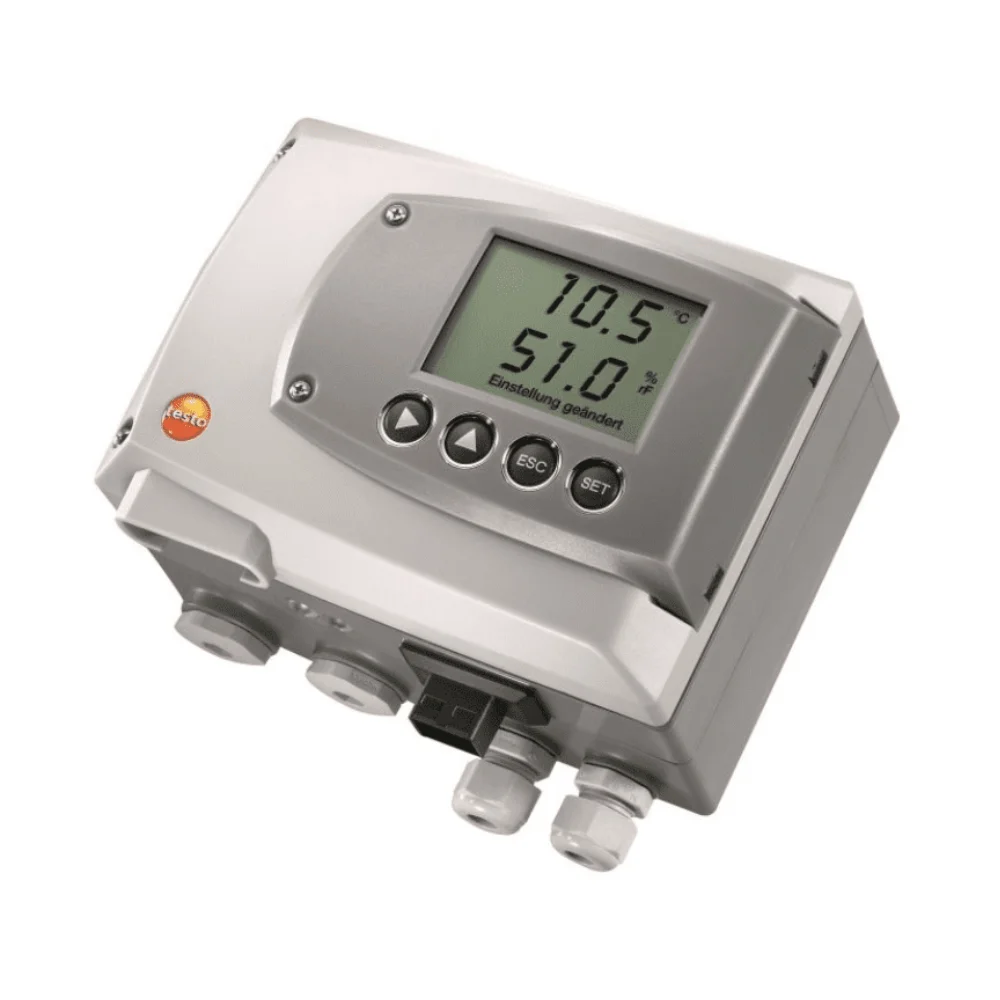

Nhiệt ẩm kế Testo 6651

Testo 6651 là thiết bị đo nhiệt độ và độ ẩm cầm tay hoặc cố định, kết hợp chức năng giám sát trực quan và chuyển đổi tín hiệu. Thiết bị này có thể xuất tín hiệu analog 4–20 mA hoặc digital cho PLC/DCS, giúp kỹ sư theo dõi và điều khiển môi trường chính xác.

Thông số nổi bật:

• Phạm vi đo nhiệt độ: -10 °C → +50 °C
• Phạm vi đo độ ẩm: 0–100% RH
• Độ chính xác: ±0,5 °C / ±2% RH
• Đầu ra tín hiệu: 4–20 mA / RS485 (tùy phiên bản)
• Tốc độ phản hồi: τ < 15 s (độ ẩm)
• Màn hình hiển thị: LCD dễ đọc với backlight
• Nguồn: Pin AA hoặc nguồn DC tùy model

Đặc điểm nổi bật:

• Đo nhiệt độ từ -10 °C đến 50 °C và độ ẩm 0–100% RH với độ chính xác cao.
• Tích hợp màn hình hiển thị trực quan, dễ đọc dữ liệu tại hiện trường.
• Hỗ trợ xuất tín hiệu analog và digital để kết nối với hệ thống tự động hóa.
• Thiết kế chắc chắn, chịu được môi trường công nghiệp nhẹ đến vừa.
• Ứng dụng trong HVAC, phòng sạch, phòng thí nghiệm, kho lạnh và tòa nhà thông minh.

Mẹo sử dụng máy chuyển đổi tín hiệu hiệu quả

Ưu tiên sử dụng thiết bị có cách ly quang nhằm tách biệt hoàn toàn tín hiệu đo và nguồn cấp, giúp giảm nhiễu, tránh vòng lặp mass và bảo vệ hệ thống trước các xung điện hoặc sự cố quá áp ngoài ý muốn.

Không dùng chung nguồn cấp với các tải có mức nhiễu cao như động cơ, biến tần hoặc thiết bị công suất lớn, vì nhiễu nguồn có thể làm sai lệch tín hiệu hoặc gây mất ổn định trong quá trình truyền tín hiệu.

Sử dụng cáp tín hiệu chống nhiễu và thực hiện nối đất đúng kỹ thuật, đảm bảo lớp chống nhiễu được tiếp địa hiệu quả để hạn chế nhiễu điện từ và nhiễu cao tần trong môi trường công nghiệp.

Định kỳ kiểm tra độ tuyến tính và độ ổn định của tín hiệu đầu ra, giúp phát hiện sớm sai lệch, trôi tín hiệu hoặc hư hỏng linh kiện, từ đó duy trì độ chính xác cho toàn bộ hệ thống đo và điều khiển.

Ghi chú rõ ràng các cổng input/output và sơ đồ đấu nối khi lắp đặt, hỗ trợ quá trình bảo trì, sửa chữa hoặc mở rộng hệ thống sau này diễn ra nhanh chóng và hạn chế nhầm lẫn kỹ thuật.

Những sai lầm phổ biến khi sử dụng máy chuyển đổi tín hiệu và cách khắc phục

Trong thực tế vận hành, nhiều kỹ sư hoặc nhân viên kỹ thuật gặp phải các lỗi phổ biến khi dùng máy chuyển đổi tín hiệu, dẫn đến dữ liệu đo sai, thiết bị hư hỏng hoặc hệ thống chập chờn. Dưới đây là các lỗi thường gặp và cách khắc phục:

Chọn sai loại tín hiệu

Một trong những sai lầm phổ biến nhất là chọn máy không tương thích với tín hiệu đầu vào hoặc đầu ra của cảm biến/PLC. Điều này khiến thiết bị không hoạt động hoặc báo dữ liệu sai mà khó phát hiện.

Cách khắc phục:

• Luôn kiểm tra kỹ datasheet của cảm biến và PLC/DCS/HMI để xác định chuẩn tín hiệu đầu vào và đầu ra.
• Đảm bảo chọn máy chuyển đổi có khả năng xử lý đúng dạng tín hiệu: analog (4–20 mA, 0–10 V), xung, RTD, Thermocouple hoặc digital.

Bỏ qua yếu tố cách ly tín hiệu

Nhiều hệ thống vận hành trong môi trường công nghiệp có khoảng cách dài hoặc nhiễu điện từ cao. Nếu máy chuyển đổi không có cách ly tín hiệu, PLC và module analog có thể bị hư hỏng do chênh áp mass hoặc sét lan truyền.

Cách khắc phục:

• Sử dụng máy chuyển đổi có cách ly quang hoặc cách ly nguồn giữa ngõ vào và ngõ ra.
• Đảm bảo kiểm tra mức cách ly điện áp tối thiểu mà nhà sản xuất công bố.

Đấu dây sai cực tính hoặc nhầm nguồn cấp

Sai cực tín hiệu hoặc nhầm nguồn cấp là nguyên nhân dẫn đến thiết bị không hoạt động hoặc hỏng hóc ngay khi cấp điện. Nhiều hệ thống gặp vấn đề này do nhân viên chưa đọc kỹ sơ đồ đấu dây.

Cách khắc phục:

• Tuân thủ nghiêm ngặt sơ đồ đấu dây do nhà sản xuất cung cấp.
• Kiểm tra lại bằng đồng hồ đo trước khi cấp nguồn.
• Nếu có nhiều thiết bị trong cùng tủ, đánh dấu rõ ràng dây vào/ra để tránh nhầm lẫn.

Không hiệu chuẩn sau lắp đặt

Một lỗi khác thường gặp là không hiệu chuẩn máy chuyển đổi tín hiệu sau khi lắp đặt, khiến hệ thống chạy sai nhưng không ai phát hiện, dẫn đến dữ liệu đo lệch, điều khiển sai hoặc sản phẩm không đạt yêu cầu.

Cách khắc phục:

• Luôn thực hiện hiệu chuẩn sau khi lắp đặt và kiểm tra tín hiệu đầu ra trước khi đưa hệ thống vào vận hành.
• Thiết lập lịch kiểm tra định kỳ, ít nhất 6–12 tháng, tùy môi trường và yêu cầu độ chính xác.

Không kiểm tra khả năng chịu môi trường và nhiễu

Trong môi trường công nghiệp, nhiệt độ cao, độ ẩm, bụi bẩn hoặc nhiễu điện từ có thể làm tín hiệu lệch hoặc thiết bị hỏng.

Cách khắc phục:

• Chọn máy chuyển đổi tín hiệu với chuẩn chống bụi/nước IP phù hợp.
• Kiểm tra khả năng chống nhiễu EMC/EMI để đảm bảo tín hiệu luôn ổn định.

FAQ – Câu hỏi thường gặp

1. Máy chuyển đổi tín hiệu có bắt buộc phải dùng không?

Trong hệ thống công nghiệp hiện đại, gần như bắt buộc nếu muốn đảm bảo độ chính xác, an toàn và ổn định lâu dài.

2. Có thể dùng chung máy chuyển đổi cho nhiều loại cảm biến không?

Có, với các dòng máy đa năng cho phép cấu hình nhiều loại input/output khác nhau.

3. Máy chuyển đổi tín hiệu có cần hiệu chuẩn định kỳ không?

Có, nên kiểm tra và hiệu chuẩn định kỳ để đảm bảo độ chính xác đo lường.

4. Thương Tín có hỗ trợ chọn model theo hệ thống thực tế không?

Có. Đội ngũ kỹ thuật của Thương Tín hỗ trợ tư vấn chi tiết theo từng ứng dụng cụ thể.

Vì sao nên mua máy chuyển đổi tín hiệu tại Thương Tín?

Thương Tín không chỉ đơn thuần cung cấp thiết bị, mà mang đến giải pháp đo lường và chuyển đổi tín hiệu trọn gói cho các hệ thống công nghiệp. Tất cả máy chuyển đổi tín hiệu tại Thương Tín đều là sản phẩm chính hãng, đầy đủ chứng từ CO – CQ, đảm bảo độ chính xác, độ ổn định và khả năng vận hành lâu dài trong môi trường khắc nghiệt. Khách hàng được tư vấn đúng kỹ thuật, đúng ứng dụng, giúp lựa chọn thiết bị phù hợp với từng loại tín hiệu, yêu cầu cách ly và điều kiện lắp đặt thực tế.

Máy chuyển đổi tín hiệu đóng vai trò trung gian then chốt, quyết định độ tin cậy của toàn bộ hệ thống đo lường và điều khiển. Việc chọn sai thiết bị có thể dẫn đến sai số, nhiễu tín hiệu hoặc gián đoạn vận hành. Với kinh nghiệm nhiều năm trong lĩnh vực thiết bị đo lường công nghiệp, Thương Tín cam kết đồng hành từ khâu lựa chọn – lắp đặt – vận hành đến bảo trì, cùng chính sách bảo hành rõ ràng và hỗ trợ kỹ thuật nhanh chóng. Liên hệ Thương Tín ngay hôm nay để được tư vấn chi tiết và lựa chọn máy chuyển đổi tín hiệu phù hợp nhất cho hệ thống của bạn, giúp vận hành an toàn, giảm downtime và tối ưu chi phí lâu dài.
