Máy đo trở kháng – Thiết bị phân tích đặc tính điện chính xác và chuyên sâu

Trong các ứng dụng điện – điện tử hiện đại, máy đo trở kháng đóng vai trò quan trọng trong việc phân tích chính xác đặc tính điện của linh kiện, pin và vật liệu theo dải tần thực tế, từ đó nâng cao độ tin cậy sản phẩm và hiệu quả nghiên cứu. Thông qua nội dung chuyên sâu về nguyên lý, ứng dụng, cách chọn và sử dụng thiết bị đo impedance, Thương Tín giúp kỹ sư và doanh nghiệp hiểu đúng – chọn đúng – đo đúng. Nếu bạn đang tìm giải pháp đo trở kháng chính xác, ổn định và phù hợp ứng dụng, Thương Tín sẽ là đối tác đáng tin cậy để bạn đầu tư hiệu quả và lâu dài.

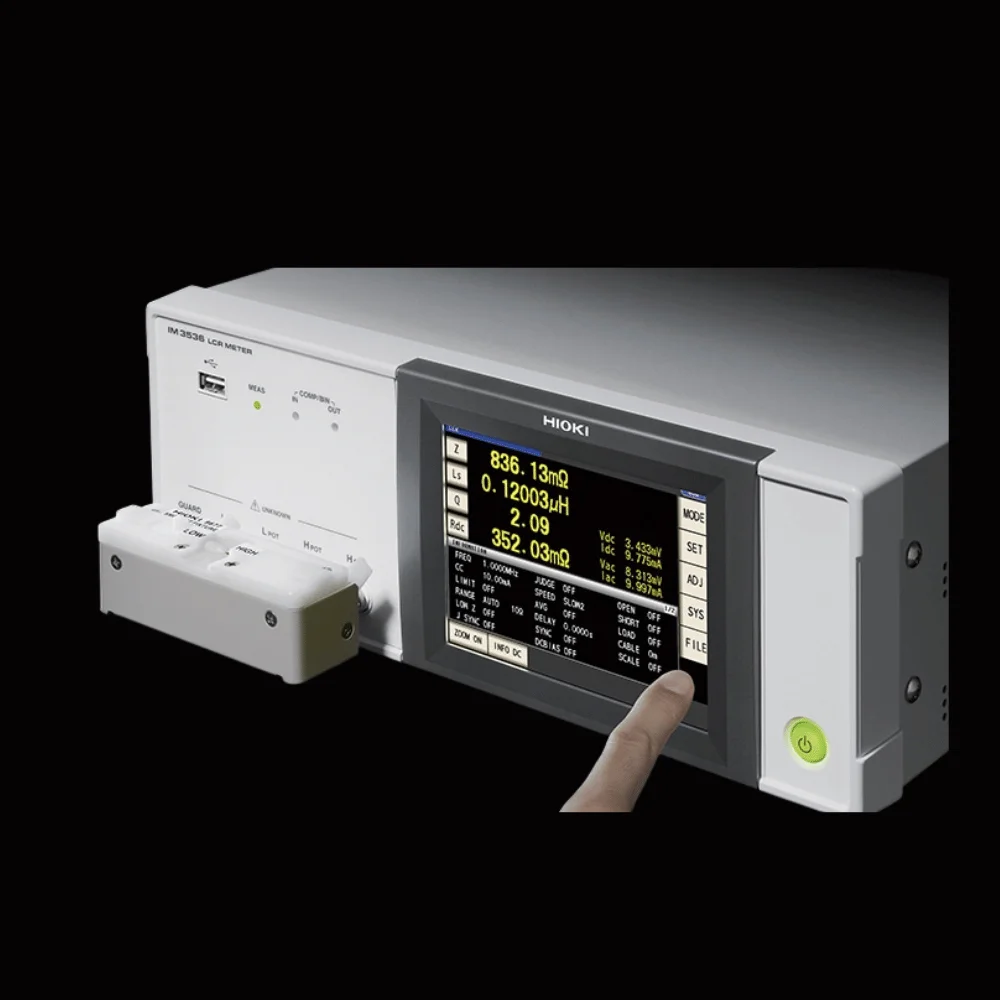

Giới thiệu chung về máy đo trở kháng

Máy đo trở kháng là thiết bị chuyên dụng dùng để xác định trở kháng (impedance) của linh kiện, vật liệu hoặc hệ thống điện ở nhiều tần số khác nhau. Khác với phép đo điện trở thông thường, thiết bị này cho phép phân tích đầy đủ các thành phần điện trở (R), điện dung (C) và điện cảm (L), từ đó đánh giá chính xác đặc tính điện của đối tượng đo.

Về cấu tạo, máy gồm bộ phát tín hiệu AC chuẩn, mạch đo điện áp – dòng điện và bộ xử lý tính toán trở kháng theo mô hình mạch tương đương. Khi đo, thiết bị đưa tín hiệu xoay chiều qua mẫu, đo phản ứng điện và suy ra giá trị impedance cùng các thông số liên quan như ESR, góc pha hoặc hệ số tổn hao. Nhờ nguyên lý này, việc kiểm tra linh kiện điện tử, tụ điện, cuộn cảm hay pin trở nên chính xác và có độ lặp lại cao.

Vì sao cần có máy đo trở kháng

Trong các hệ thống điện – điện tử hiện đại, nhiều linh kiện hoạt động theo đặc tính trở kháng chứ không chỉ điện trở thuần. Do đó, việc đo impedance giúp kỹ sư hiểu đúng hành vi điện của linh kiện trong điều kiện làm việc thực tế.

Thiết bị đo trở kháng đặc biệt cần thiết trong sản xuất điện tử, nghiên cứu vật liệu, kiểm tra pin, đo tụ điện và cuộn cảm. Nó giúp phát hiện linh kiện suy giảm, đánh giá chất lượng vật liệu dẫn điện, kiểm tra ESR của tụ hoặc nội trở pin. Nhờ đó, doanh nghiệp giảm lỗi sản phẩm, tăng độ tin cậy thiết bị và tối ưu hiệu suất hệ thống.

Khi sử dụng máy không đạt chuẩn gây ra hậu quả gì?

Trong nhiều trường hợp, kỹ thuật viên vẫn dùng đồng hồ vạn năng hoặc thiết bị đo LCR kém chính xác để thay thế phép đo trở kháng chuyên sâu. Điều này dẫn đến sai lệch dữ liệu, đặc biệt khi đo ở tần số cao hoặc linh kiện có đặc tính phi tuyến.

Hậu quả phổ biến là đánh giá sai chất lượng tụ điện hoặc cuộn cảm, bỏ sót linh kiện lỗi trong dây chuyền sản xuất, hoặc phân tích sai đặc tính pin. Với doanh nghiệp, điều này có thể gây lỗi sản phẩm hàng loạt, giảm tuổi thọ thiết bị hoặc mất uy tín thương hiệu. Với phòng R&D, sai số trở kháng khiến kết quả nghiên cứu thiếu tin cậy và tốn chi phí thử nghiệm lại.

Hướng dẫn sử dụng máy đo trở kháng

Để phép đo trở kháng đạt độ chính xác cao và có độ lặp lại ổn định, người vận hành cần thực hiện đúng quy trình kỹ thuật từ khâu chuẩn bị đến phân tích kết quả. Dưới đây là hướng dẫn chi tiết từng bước giúp khai thác tối đa khả năng của thiết bị đo impedance trong kiểm tra linh kiện, vật liệu và hệ thống điện – điện tử.

Bước 1: Chuẩn bị thiết bị và mẫu đo

Trước khi đo, cần kiểm tra tình trạng hoạt động của máy, đảm bảo thiết bị đã được hiệu chuẩn và ổn định nhiệt (warm-up) theo khuyến nghị của nhà sản xuất. Lựa chọn dây đo, đầu kẹp hoặc fixture phù hợp với dải tần và loại mẫu (linh kiện xuyên lỗ, SMD, cuộn dây, pin…).

Mẫu đo phải sạch, không oxy hóa và không có lớp phủ cách điện tại điểm tiếp xúc. Với linh kiện nhỏ, nên dùng nhíp chống tĩnh điện và găng tay để tránh nhiễm bẩn hoặc ảnh hưởng điện dung ký sinh.

Bước 2: Chọn chế độ đo và thiết lập tần số phù hợp

Tùy mục đích kiểm tra, thiết lập chế độ đo tương ứng như L, C, R, Z hoặc ESR. Việc chọn tần số đo rất quan trọng vì trở kháng của linh kiện thay đổi theo tần số làm việc.

Ví dụ: Tụ điện thường đo ở 100 Hz hoặc 1 kHz, cuộn cảm ở 1 kHz – 10 kHz, còn vật liệu hoặc pin có thể cần quét phổ tần rộng. Ngoài ra, cần đặt mức điện áp kích thích phù hợp để tránh làm thay đổi trạng thái linh kiện (đặc biệt với tụ điện hóa hoặc vật liệu nhạy điện áp).

Bước 3: Kết nối mẫu đo đúng kỹ thuật

Kết nối mẫu đo bằng đầu kẹp Kelvin 4 dây hoặc fixture chuyên dụng để loại bỏ ảnh hưởng điện trở dây dẫn và điện trở tiếp xúc. Đảm bảo lực kẹp ổn định, bề mặt tiếp xúc chắc chắn và không rung.

Với linh kiện SMD hoặc mẫu nhỏ, cần đặt đúng vị trí điện cực và tránh chạm tay trực tiếp vào phần dẫn điện trong quá trình đo để hạn chế nhiễu và điện dung ký sinh.

Bước 4: Thực hiện phép đo và quan sát thông số

Sau khi kết nối ổn định, tiến hành đo và theo dõi các thông số hiển thị như trở kháng tổng (Z), điện dung/điện cảm tương đương, ESR hoặc góc pha. Quan sát độ ổn định của giá trị đo; nếu số liệu dao động, cần kiểm tra lại tiếp xúc, nhiễu môi trường hoặc thiết lập tần số. Trong sản xuất, nên đo lặp lại vài lần để kiểm tra độ lặp lại và loại bỏ sai số ngẫu nhiên.

Bước 5: Phân tích kết quả và lưu dữ liệu

So sánh giá trị đo với thông số danh định hoặc tiêu chuẩn kỹ thuật của linh kiện/vật liệu để xác định đạt hoặc không đạt. Với các ứng dụng R&D hoặc kiểm soát chất lượng, nên lưu dữ liệu đo hoặc xuất sang phần mềm để theo dõi xu hướng suy giảm theo thời gian.

Việc ghi nhận điều kiện đo (tần số, điện áp, nhiệt độ, fixture) cũng rất quan trọng để đảm bảo khả năng truy xuất và so sánh giữa các lần đo sau này.

Thực hiện đúng quy trình trên không chỉ giúp tăng độ chính xác phép đo trở kháng mà còn kéo dài tuổi thọ thiết bị và đảm bảo tính nhất quán dữ liệu trong kiểm tra linh kiện, pin và vật liệu điện tử.

Ứng dụng thực tế của máy đo trở kháng

Trong môi trường kỹ thuật hiện đại, nơi các hệ thống điện – điện tử ngày càng phức tạp và yêu cầu độ tin cậy cao, việc phân tích đặc tính điện không thể dừng lại ở phép đo điện trở thông thường. Thiết bị đo trở kháng đóng vai trò quan trọng trong kiểm soát chất lượng, nghiên cứu phát triển và bảo trì hệ thống. Dưới đây là những ứng dụng tiêu biểu và mang tính thực tiễn cao.

Kiểm tra linh kiện điện tử

Trong sản xuất bảng mạch và linh kiện điện tử, kiểm soát chất lượng đầu vào là yếu tố quyết định đến độ ổn định sản phẩm cuối cùng. Việc đo trở kháng của tụ điện, cuộn cảm và mạch RLC giúp xác định chính xác điện dung, điện cảm, hệ số tổn hao và ESR. Những thông số này phản ánh trực tiếp khả năng hoạt động của linh kiện trong điều kiện tần số thực tế.

Không chỉ dừng lại ở khâu kiểm tra đầu vào, phép đo impedance còn được sử dụng trong phân tích lỗi mạch. Ví dụ, tụ điện có ESR tăng cao theo thời gian sẽ gây sụt áp hoặc nhiễu nguồn; cuộn cảm sai lệch giá trị có thể làm lệch tần số cộng hưởng. Nhờ đo trở kháng định kỳ, kỹ sư có thể đánh giá mức độ lão hóa linh kiện và dự đoán tuổi thọ vận hành, từ đó giảm thiểu rủi ro hỏng hóc đột ngột.

Đánh giá pin và nguồn điện

Trong hệ thống lưu trữ năng lượng, nội trở là chỉ số quan trọng phản ánh khả năng cấp dòng và tình trạng suy giảm của pin hoặc ắc quy. Khi nội trở tăng, hiệu suất giảm và nhiệt sinh ra nhiều hơn, tiềm ẩn nguy cơ mất an toàn. Thiết bị đo trở kháng cho phép kiểm tra nội trở nhanh chóng mà không cần xả sâu hay tháo rời pin khỏi hệ thống.

Phương pháp đo này đặc biệt hữu ích trong bảo trì UPS, hệ thống năng lượng mặt trời, trạm viễn thông và xe điện. Thông qua việc theo dõi sự thay đổi impedance theo thời gian, doanh nghiệp có thể phát hiện pin yếu trước khi xảy ra sự cố, tối ưu kế hoạch thay thế và giảm chi phí dừng hệ thống ngoài ý muốn.

Phân tích vật liệu và cảm biến

Trong lĩnh vực nghiên cứu vật liệu, phổ trở kháng theo dải tần cung cấp thông tin chi tiết về cơ chế dẫn điện, điện môi và quá trình khuếch tán ion. Đây là phương pháp quan trọng để đánh giá vật liệu bán dẫn, polymer dẫn điện, lớp phủ chống ăn mòn hoặc vật liệu điện môi cao tần.

Đối với cảm biến hóa học và sinh học, phân tích trở kháng giúp nhận biết sự thay đổi cấu trúc bề mặt hoặc phản ứng hóa học thông qua biến thiên tín hiệu điện. Ứng dụng này có vai trò lớn trong phát triển pin lithium, siêu tụ điện, vật liệu nano và các hệ thống cảm biến thông minh. Nhờ đó, nhà nghiên cứu có cơ sở khoa học để tối ưu thiết kế và nâng cao hiệu suất vật liệu.

Kiểm tra mạch và hệ thống điện

Trong công tác bảo trì điện – điện tử, việc xác định nhanh vị trí lỗi giúp tiết kiệm đáng kể thời gian và chi phí sửa chữa. Đo trở kháng cho phép phát hiện tiếp xúc kém, cuộn dây suy giảm, điểm nối lỏng hoặc linh kiện hỏng mà không cần tháo rời toàn bộ hệ thống.

Ngoài ra, phân tích impedance còn hỗ trợ đánh giá tình trạng cáp, biến áp hoặc cuộn dây động cơ thông qua sự thay đổi đặc tính điện theo tần số. Nhờ đó, kỹ thuật viên có thể chẩn đoán sớm dấu hiệu bất thường, lập kế hoạch bảo trì chủ động và nâng cao độ tin cậy vận hành cho toàn bộ hệ thống.

Với phạm vi ứng dụng rộng từ sản xuất, bảo trì đến nghiên cứu chuyên sâu, máy đo trở kháng trở thành công cụ không thể thiếu đối với kỹ sư điện – điện tử và phòng thí nghiệm hiện đại.

Cách chọn máy đo trở kháng phù hợp

Việc lựa chọn máy đo trở kháng cần dựa trên mục đích đo cụ thể, môi trường sử dụng và mức độ chính xác mong muốn. Dưới đây là các tiêu chí quan trọng nên cân nhắc khi chọn thiết bị đo impedance, trình bày dạng bullet point để dễ theo dõi nhưng vẫn đảm bảo đủ thông tin kỹ thuật cần thiết:

• Dải tần đo đáp ứng đúng ứng dụng: Trở kháng của linh kiện và vật liệu thay đổi theo tần số, nên thiết bị cần có dải tần phù hợp với điều kiện làm việc thực tế. Ví dụ: kiểm tra tụ điện, cuộn cảm phổ thông thường cần 100 Hz – 10 kHz; đo nội trở pin hoặc vật liệu điện hóa có thể cần đến vài chục kHz; còn nghiên cứu vật liệu, cao tần hoặc RF có thể yêu cầu dải MHz. Chọn đúng dải tần giúp kết quả đo phản ánh đúng đặc tính vận hành.
• Dải đo trở kháng và độ chính xác phù hợp yêu cầu: Mỗi đối tượng đo có mức trở kháng khác nhau: ESR tụ điện thường rất thấp (mΩ), cuộn dây ở mức Ω, còn vật liệu hoặc cảm biến có thể lên đến kΩ. Thiết bị cần có dải đo bao trùm vùng quan tâm và độ chính xác đủ cao để phân biệt sai lệch nhỏ. Trong sản xuất linh kiện, độ chính xác cao giúp phân loại đạt/không đạt tin cậy hơn.
• Khả năng đo đầy đủ tham số điện cần thiết: Ngoài giá trị trở kháng tổng (Z), nhiều ứng dụng cần các tham số như L, C, R tương đương, ESR, hệ số tổn hao (D), góc pha hoặc khả năng quét phổ theo tần số. Nếu làm R&D, nên ưu tiên máy có chức năng sweep tần và hiển thị đồ thị; nếu chỉ kiểm tra nhanh linh kiện, máy LCR cơ bản có thể đủ. Chọn đúng tính năng giúp tránh đầu tư thiếu hoặc dư.
• Phụ kiện và phương thức kết nối mẫu đo: Sai số tiếp xúc ảnh hưởng lớn đến phép đo impedance, đặc biệt ở giá trị thấp. Do đó cần xem thiết bị hỗ trợ loại kết nối nào: kẹp Kelvin 4 dây cho độ chính xác cao, fixture cố định cho sản xuất lặp lại, hoặc kẹp SMD cho linh kiện dán. Phụ kiện phù hợp giúp giảm sai số thao tác và tăng độ lặp lại phép đo.
• Tốc độ đo và khả năng xử lý dữ liệu: Trong dây chuyền sản xuất hoặc kiểm tra số lượng lớn, tốc độ đo nhanh và ổn định giúp tăng năng suất. Ngoài ra, khả năng lưu trữ, xuất dữ liệu hoặc kết nối PC/PLC hỗ trợ kiểm soát chất lượng và truy xuất lịch sử đo. Với phòng lab, chức năng ghi log và phân tích dữ liệu theo thời gian là lợi thế quan trọng.
• Môi trường sử dụng và độ bền thiết bị: Máy dùng trong phòng thí nghiệm, dây chuyền sản xuất hay hiện trường sẽ có yêu cầu khác nhau. Máy để bàn độ chính xác cao phù hợp lab; thiết bị gọn nhẹ, chống nhiễu tốt phù hợp bảo trì; còn hệ thống đo tự động phù hợp sản xuất. Chọn đúng dòng máy theo môi trường giúp đảm bảo độ bền, ổn định và tối ưu chi phí đầu tư.

Các thương hiệu phổ biến về máy đo trở kháng

Trong lĩnh vực thiết bị đo điện – điện tử và kiểm tra an toàn điện, việc lựa chọn thương hiệu uy tín đóng vai trò quan trọng để đảm bảo độ chính xác, độ bền và tính ổn định lâu dài của phép đo. Trong số các hãng được kỹ sư và phòng kỹ thuật tin dùng, Hioki và SEW là hai thương hiệu nổi bật nhờ chất lượng đã được kiểm chứng trong thực tế công nghiệp.

Hioki

Hioki là thương hiệu thiết bị đo điện hàng đầu Nhật Bản, nổi tiếng với các dòng máy đo LCR, máy đo trở kháng, phân tích công suất và kiểm tra pin. Sản phẩm của hãng được phát triển theo tiêu chuẩn đo lường chính xác cao, phục vụ từ sản xuất điện tử, nghiên cứu vật liệu đến đánh giá hệ thống năng lượng.

Điểm mạnh của Hioki nằm ở công nghệ đo tần số rộng, độ ổn định và độ lặp lại cao, cùng khả năng phân tích sâu các tham số như ESR, góc pha và phổ trở kháng. Nhờ vậy, thiết bị Hioki thường được sử dụng trong phòng thí nghiệm, R&D và kiểm soát chất lượng linh kiện – nơi yêu cầu độ tin cậy dữ liệu rất cao.

SEW

SEW (Standard Electric Works) là nhà sản xuất thiết bị đo điện và kiểm tra an toàn điện có xuất xứ Đài Loan, với hơn 50 năm kinh nghiệm trong lĩnh vực đo lường điện. Hãng chuyên các thiết bị phục vụ kiểm tra hệ thống điện như máy đo cách điện, điện trở đất, đồng hồ điện và thiết bị kiểm tra điện áp cao.

Thế mạnh của SEW nằm ở thiết kế bền bỉ, dễ sử dụng và khả năng hoạt động ổn định trong môi trường hiện trường hoặc bảo trì công nghiệp. Các thiết bị của hãng được đánh giá cao về độ an toàn và độ tin cậy, phù hợp cho kỹ thuật viên điện, đơn vị bảo trì và kiểm tra hệ thống điện trong nhà máy, công trình và hạ tầng năng lượng.

Một số dòng máy đo trở kháng phổ biến đang ưa chuộng

Trong lĩnh vực âm thanh chuyên nghiệp và hệ thống thông báo công cộng (PA), việc kiểm tra trở kháng đường loa và tải âm thanh là yếu tố then chốt để đảm bảo công suất khuếch đại phân bổ đúng, tránh quá tải hoặc suy hao tín hiệu.

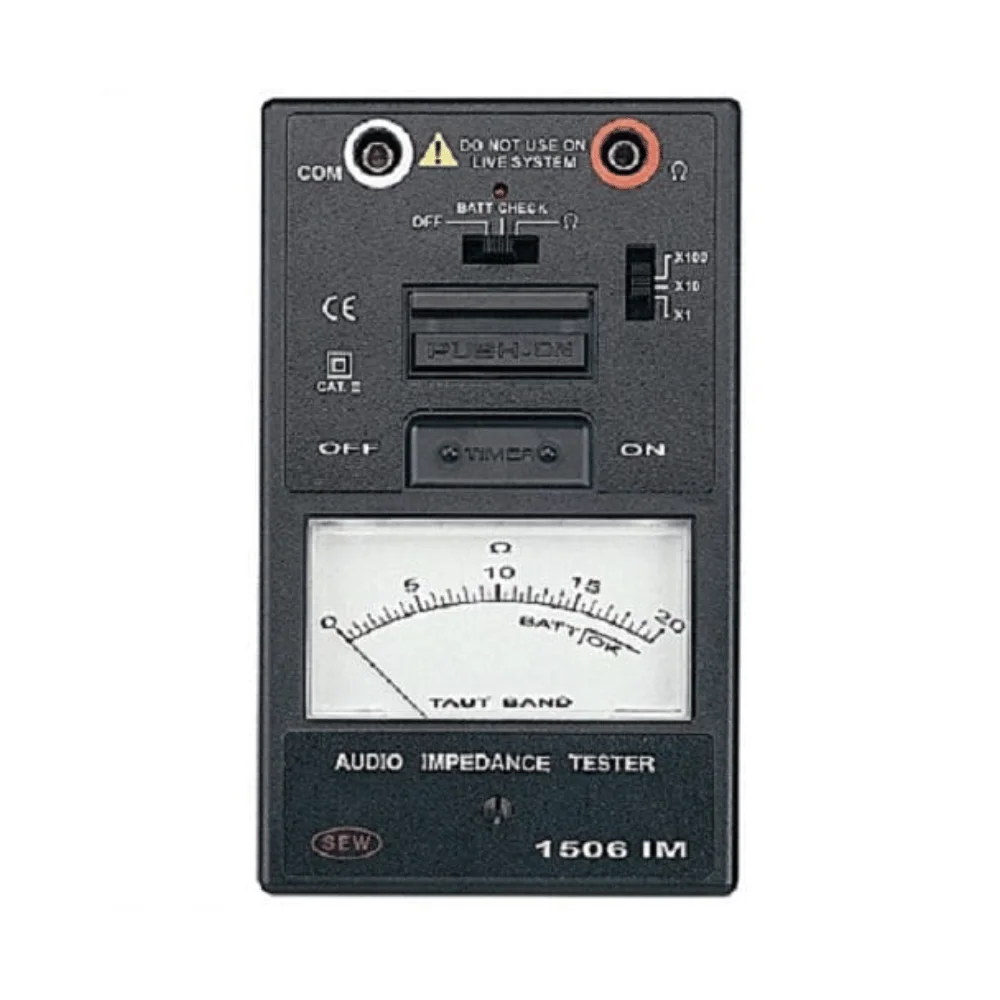

Thiết bị kiểm tra trở kháng âm thanh SEW 1506 IM

SEW 1506 IM là thiết bị đo trở kháng loa và đường dây âm thanh được thiết kế gọn nhẹ, dễ thao tác trong kiểm tra hệ thống PA và loa phân tán. Máy cho phép đo trực tiếp trở kháng tải và ước tính công suất loa trên đường 70V/100V, giúp kỹ thuật viên nhanh chóng xác định số lượng loa hoặc phát hiện tải bất thường trên tuyến.

Thiết bị nổi bật với khả năng đo không cần ngắt kết nối hệ thống, hiển thị giá trị trở kháng rõ ràng và thao tác một nút đơn giản. Nhờ đó, SEW 1506 IM đặc biệt phù hợp cho kiểm tra bảo trì định kỳ tại tòa nhà, nhà xưởng, trung tâm thương mại hoặc hệ thống thông báo khẩn cấp.

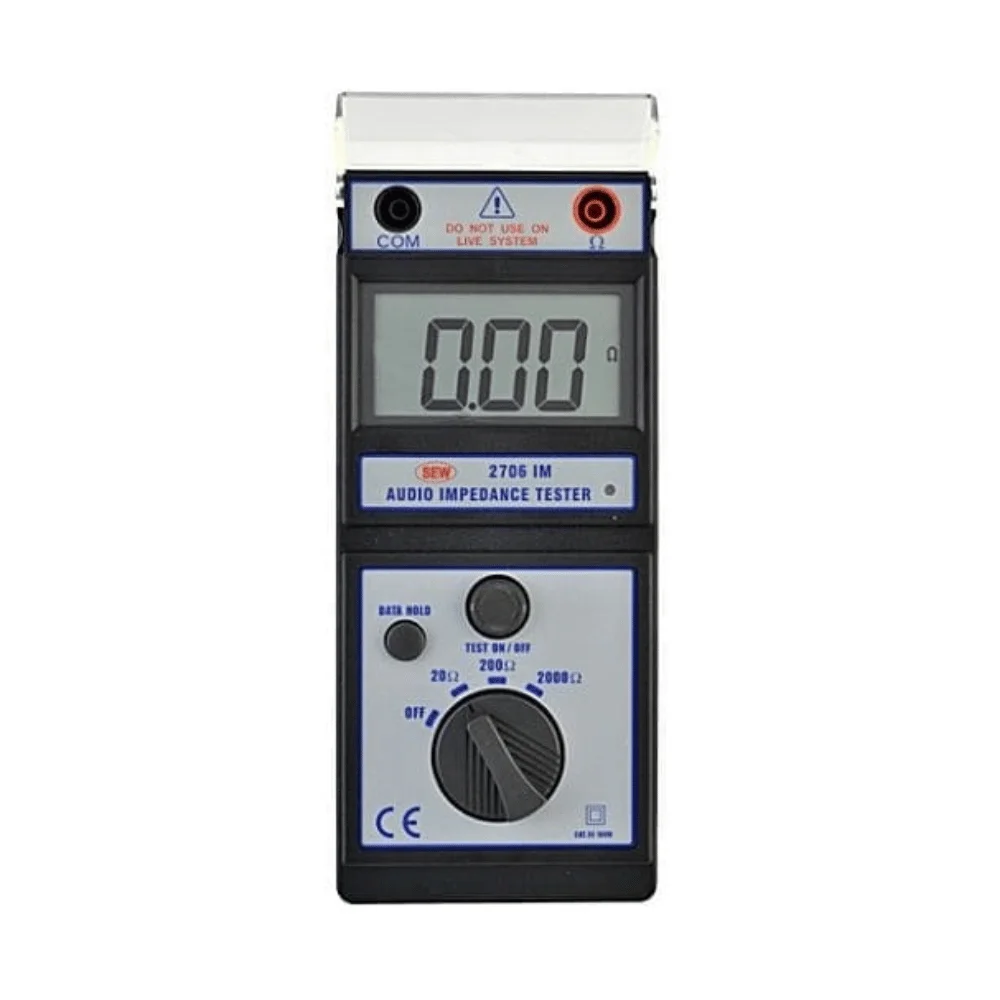

Thiết bị kiểm tra trở kháng âm thanh SEW 2706 IM

SEW 2706 IM là phiên bản nâng cao với dải đo rộng và độ chính xác cao hơn, đáp ứng yêu cầu kiểm tra hệ thống âm thanh quy mô lớn hoặc phức tạp. Máy cho phép đo trở kháng, điện áp và công suất đường loa, hỗ trợ đánh giá tải khuếch đại và phân tích phân bố công suất trong hệ thống 70V/100V.

Thiết kế chắc chắn, màn hình hiển thị lớn và khả năng đo ổn định trong môi trường nhiễu điện giúp 2706 IM trở thành công cụ tin cậy cho kỹ sư âm thanh chuyên nghiệp. Thiết bị đặc biệt hữu ích trong nghiệm thu hệ thống âm thanh công cộng, sân bay, bệnh viện hoặc trung tâm hội nghị – nơi yêu cầu cân bằng tải chính xác và an toàn vận hành cao.

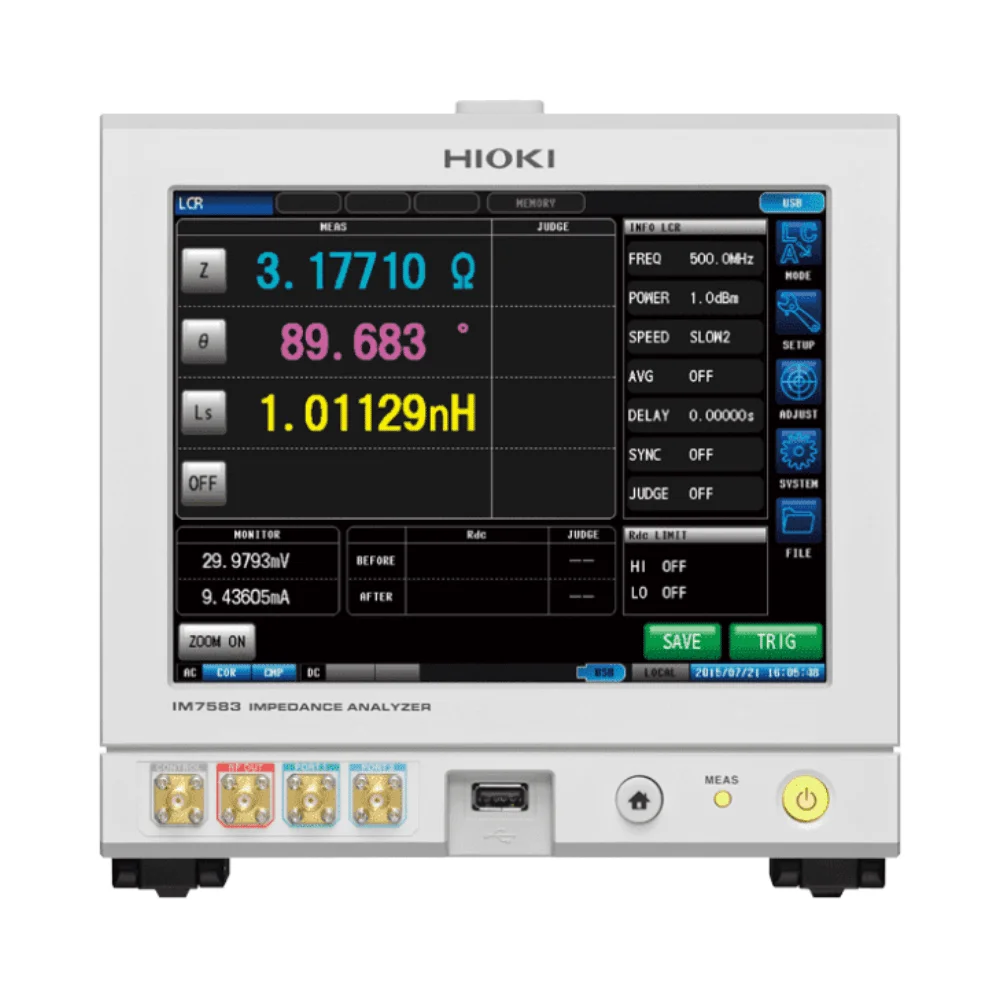

Bộ đo trở kháng Hioki IM7583

Hioki IM7583 là máy phân tích trở kháng/LCR cao cấp, hỗ trợ dải tần rộng (thường từ vài Hz đến hàng MHz) cùng độ chính xác và độ phân giải rất cao, cho phép đo chi tiết các tham số như L, C, R, ESR, D, Q và góc pha. Nhờ khả năng phân tích theo tần số, thiết bị đặc biệt phù hợp cho nghiên cứu linh kiện cao tần, vật liệu điện môi và đánh giá đặc tính điện phức tạp.

Thiết bị được thiết kế cho môi trường phòng thí nghiệm và kiểm soát chất lượng, với tốc độ đo nhanh, độ lặp lại cao và khả năng kết nối fixture/Kelvin chuyên dụng. IM7583 giúp kỹ sư phát hiện sai lệch nhỏ trong linh kiện, đánh giá tổn hao và tối ưu thiết kế mạch, từ đó nâng cao độ tin cậy sản phẩm điện tử hiện đại.

Mẹo đo trở kháng chính xác

Để phép đo trở kháng đạt độ tin cậy cao và có độ lặp lại tốt, ngoài việc sử dụng đúng thiết bị, kỹ thuật thao tác và điều kiện đo cũng đóng vai trò quyết định. Dưới đây là những mẹo kỹ thuật quan trọng giúp giảm sai số và tối ưu độ chính xác khi đo impedance trong kiểm tra linh kiện, pin và vật liệu điện tử:

• Thực hiện hiệu chuẩn open/short trước mỗi phiên đo: Hiệu chuẩn hở (open) và ngắn mạch (short) giúp loại bỏ ảnh hưởng của dây đo, đầu kẹp và fixture lên kết quả. Đây là bước bắt buộc khi thay phụ kiện, thay dải tần hoặc yêu cầu độ chính xác cao. Bỏ qua hiệu chuẩn có thể gây sai số đáng kể, đặc biệt ở vùng trở kháng thấp.
• Chọn tần số đo phù hợp với đặc tính đối tượng: Trở kháng của tụ điện, cuộn cảm hay vật liệu đều phụ thuộc mạnh vào tần số. Đo sai tần số có thể khiến kết quả không phản ánh điều kiện làm việc thực tế. Vì vậy, nên chọn tần số theo tiêu chuẩn linh kiện (ví dụ 100 Hz, 120 Hz, 1 kHz…) hoặc theo dải tần ứng dụng của mạch.
• Sử dụng kết nối Kelvin 4 dây để giảm điện trở tiếp xúc: Với các phép đo ESR thấp hoặc trở kháng nhỏ, điện trở dây dẫn và tiếp xúc có thể chiếm tỷ lệ lớn trong kết quả. Kết nối Kelvin tách riêng đường dòng và đường đo áp, giúp loại bỏ sai số này. Đây là phương pháp tiêu chuẩn trong đo trở kháng chính xác cao.
• Hạn chế nhiễu điện từ và rung động cơ học: Nhiễu từ nguồn điện, thiết bị công suất hoặc sóng RF có thể làm dao động giá trị đo. Rung động cơ học cũng ảnh hưởng tiếp xúc mẫu. Nên đặt thiết bị xa nguồn nhiễu, dùng dây đo chống nhiễu và cố định mẫu chắc chắn trong suốt quá trình đo.
• Giữ nhiệt độ môi trường và mẫu đo ổn định: Nhiệt độ ảnh hưởng trực tiếp đến đặc tính điện của linh kiện và vật liệu, đặc biệt với tụ điện và pin. Sự thay đổi nhiệt có thể làm trôi kết quả đo theo thời gian. Vì vậy, nên đo trong môi trường nhiệt ổn định và chờ mẫu đạt cân bằng nhiệt trước khi đo chính xác.

Những sai lầm phổ biến khi sử dụng máy đo trở kháng và cách khắc phục

Trong thực tế đo trở kháng, nhiều sai sót tưởng chừng nhỏ trong thao tác hoặc thiết lập lại có thể làm sai lệch kết quả đáng kể, đặc biệt khi đo ESR thấp hoặc phân tích linh kiện theo tần số. Việc nhận diện đúng các lỗi thường gặp và áp dụng biện pháp khắc phục phù hợp sẽ giúp tăng độ chính xác, độ lặp lại và độ tin cậy dữ liệu đo impedance trong kiểm tra và nghiên cứu.

Chọn sai tần số đo

Một lỗi phổ biến là đo tụ điện hoặc cuộn cảm ở tần số mặc định của thiết bị mà không xét đến điều kiện làm việc thực tế. Trong khi đó, trở kháng và tham số tương đương của linh kiện thay đổi mạnh theo tần số, nên kết quả đo có thể không phản ánh đúng trạng thái hoạt động trong mạch. Điều này dễ dẫn đến đánh giá sai chất lượng linh kiện hoặc sai lệch khi so sánh với datasheet.

Cách khắc phục: Luôn chọn tần số đo theo tiêu chuẩn linh kiện (ví dụ 100 Hz, 120 Hz, 1 kHz…) hoặc theo dải tần làm việc của mạch thực tế. Với ứng dụng quan trọng, nên đo tại nhiều tần số để đánh giá xu hướng biến thiên trở kháng, từ đó có nhận định chính xác hơn về đặc tính linh kiện.

Không hiệu chuẩn trước khi đo

Bỏ qua bước hiệu chuẩn open/short là nguyên nhân gây sai số hệ thống phổ biến trong đo trở kháng. Dây đo, đầu kẹp và fixture đều có điện trở và điện dung ký sinh riêng; nếu không hiệu chuẩn, các thành phần này sẽ cộng trực tiếp vào kết quả đo, đặc biệt ảnh hưởng lớn ở vùng trở kháng thấp hoặc tần số cao.

Cách khắc phục: Thực hiện hiệu chuẩn hở và ngắn mạch trước mỗi phiên đo chính xác, đặc biệt khi thay dây đo, thay fixture hoặc thay dải tần đo. Đây là bước chuẩn hóa đường đo giúp loại bỏ sai số phụ kiện và đảm bảo kết quả phản ánh đúng đối tượng đo.

Tiếp xúc mẫu đo kém

Tiếp xúc không chắc hoặc bề mặt đo bị oxy hóa làm tăng điện trở tiếp xúc và gây sai lệch ESR hoặc trở kháng thấp. Hiện tượng này thường xảy ra khi kẹp linh kiện lỏng, điểm đo bẩn hoặc dùng đầu kẹp không phù hợp. Kết quả đo vì vậy dễ dao động và thiếu ổn định giữa các lần đo.

Cách khắc phục: Làm sạch điểm tiếp xúc trước khi đo, đảm bảo bề mặt kim loại sáng và dẫn điện tốt. Sử dụng kẹp Kelvin 4 dây hoặc fixture chuyên dụng để đảm bảo lực kẹp ổn định và giảm điện trở tiếp xúc. Khi đo linh kiện nhỏ, cần đặt đúng vị trí điện cực và tránh rung trong quá trình đo.

Đo trong môi trường nhiễu cao

Môi trường có nhiễu điện từ từ nguồn điện, biến tần, thiết bị RF hoặc rung động cơ học có thể làm tín hiệu đo không ổn định. Điều này khiến giá trị trở kháng dao động, đặc biệt ở phép đo ESR thấp hoặc tần số cao. Nhiễu môi trường thường bị bỏ qua nhưng lại là nguyên nhân gây sai lệch khó nhận biết.

Cách khắc phục: Đặt thiết bị đo xa nguồn nhiễu điện mạnh, sử dụng dây đo chống nhiễu và nối đất đúng kỹ thuật. Nếu cần độ chính xác cao, nên đo trên bàn chống rung hoặc trong khu vực che chắn nhiễu. Ngoài ra, giữ dây đo ngắn và bố trí gọn giúp giảm nhiễu ký sinh trong phép đo.

FAQ – Câu hỏi thường gặp về máy đo trở kháng

Máy đo trở kháng khác gì đồng hồ LCR?

Thiết bị đo trở kháng chuyên sâu có dải tần rộng hơn, độ chính xác cao hơn và phân tích phổ impedance chi tiết hơn LCR thông thường.

Có thể đo nội trở pin bằng máy đo trở kháng không?

Có. Nhiều máy impedance cho phép đo nội trở pin trực tiếp và đánh giá trạng thái pin nhanh.

Đo ESR tụ điện nên chọn tần số bao nhiêu?

Thường dùng 100 Hz hoặc 1 kHz tùy tiêu chuẩn linh kiện và ứng dụng mạch.

Máy đo trở kháng có đo được linh kiện SMD không?

Có, khi dùng kẹp SMD hoặc fixture chuyên dụng.
