Máy kiểm tra động cơ – Giải pháp chẩn đoán và đánh giá tình trạng motor điện chính xác

Trong hệ thống công nghiệp hiện đại, việc kiểm tra và đánh giá tình trạng động cơ điện đóng vai trò then chốt để đảm bảo vận hành liên tục và an toàn. Máy kiểm tra động cơ giúp kỹ thuật viên phát hiện sớm suy giảm cách điện, lệch pha cuộn dây và các nguy cơ hư hỏng tiềm ẩn trước khi xảy ra dừng máy. Với kinh nghiệm cung cấp thiết bị đo lường công nghiệp chính hãng, Thương Tín mang đến giải pháp kiểm tra motor chính xác, bền bỉ và phù hợp thực tế bảo trì. Khám phá ngay các dòng máy kiểm tra động cơ tại Thương Tín để tối ưu chi phí bảo trì và nâng cao độ tin cậy vận hành hệ thống.

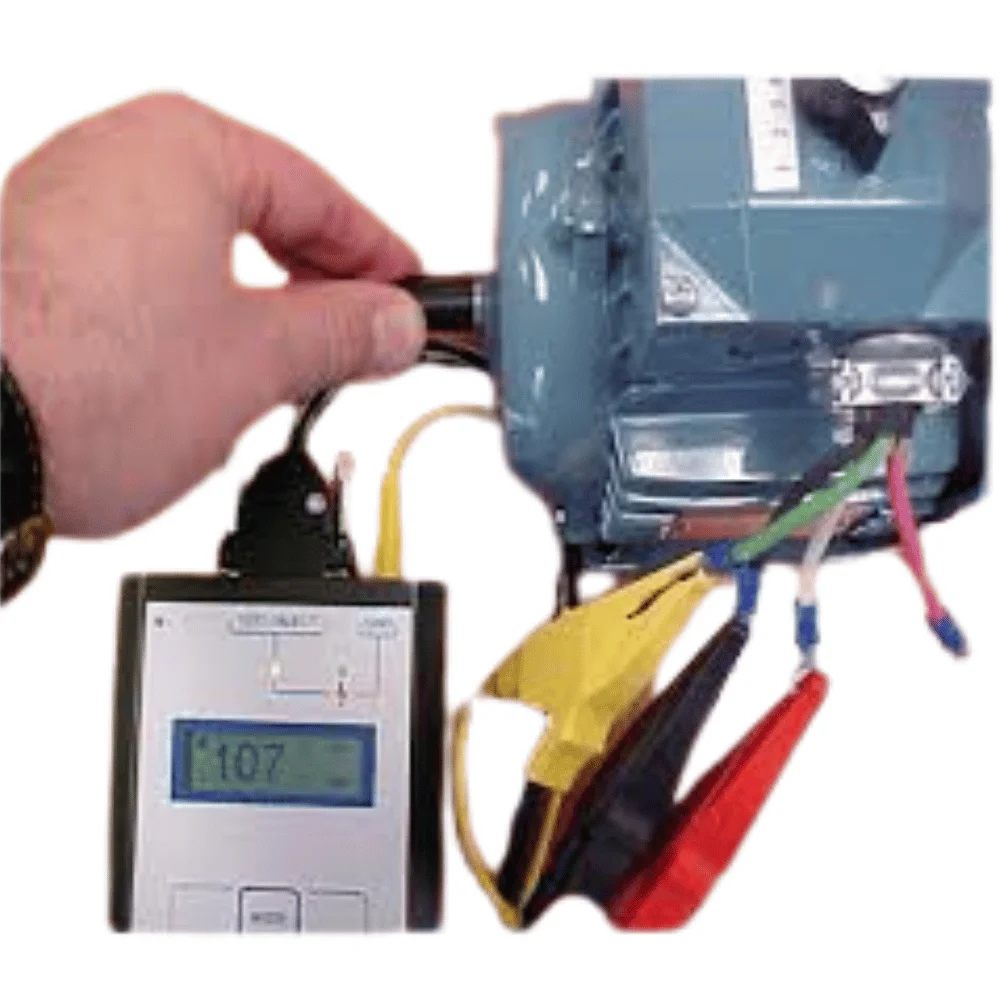

Giới thiệu chung về máy kiểm tra động cơ

Máy kiểm tra động cơ là thiết bị chuyên dụng dùng để đánh giá tình trạng hoạt động và độ an toàn của động cơ điện thông qua các phép đo điện trở cuộn dây, điện trở cách điện, điện áp, dòng khởi động, cân bằng pha hoặc phân tích đặc tính vận hành. Thiết bị giúp kỹ thuật viên phát hiện sớm các dấu hiệu suy giảm cách điện, chạm chập vòng dây, lệch pha hoặc hao mòn cơ khí bên trong motor.

Về cấu tạo, thiết bị kiểm tra motor thường gồm bộ phát tín hiệu kiểm tra, mạch đo chính xác cao, hệ thống xử lý dữ liệu và màn hình hiển thị kết quả. Tùy dòng máy, nguyên lý hoạt động có thể dựa trên đo điện trở DC, đo trở kháng AC, kiểm tra cách điện điện áp cao hoặc phân tích đáp ứng động cơ trong điều kiện vận hành thực tế. Nhờ đó, người dùng có thể đánh giá toàn diện tình trạng motor mà không cần tháo rời.

Vì sao cần có máy kiểm tra động cơ

Trong hệ thống công nghiệp, động cơ điện là thành phần cốt lõi quyết định năng suất và độ ổn định vận hành. Tuy nhiên, phần lớn sự cố motor không xảy ra đột ngột mà phát triển âm thầm theo thời gian như suy giảm cách điện, lệch pha nguồn, mất cân bằng cuộn dây hoặc quá tải kéo dài. Nếu không có thiết bị chẩn đoán chuyên dụng, các hư hỏng này rất khó nhận biết bằng quan sát thông thường.

Việc trang bị thiết bị kiểm tra động cơ giúp doanh nghiệp chuyển từ bảo trì thụ động sang bảo trì dự đoán. Kỹ thuật viên có thể kiểm tra định kỳ, phát hiện sớm nguy cơ cháy cuộn dây hoặc hỏng ổ bi, từ đó lên kế hoạch sửa chữa trước khi xảy ra dừng máy ngoài ý muốn. Điều này giúp giảm chi phí sửa chữa lớn, tránh gián đoạn sản xuất và kéo dài tuổi thọ thiết bị.

Khi sử dụng máy không đạt chuẩn gây ra hậu quả gì?

Nhiều đơn vị vẫn sử dụng đồng hồ đo điện thông thường để kiểm tra motor, dẫn đến kết quả sai lệch và đánh giá sai tình trạng thiết bị. Điều này tiềm ẩn rủi ro lớn trong vận hành và an toàn hệ thống điện.

Trước hết, phép đo không chính xác có thể khiến kỹ thuật viên đánh giá nhầm động cơ còn tốt, trong khi cách điện đã suy giảm nghiêm trọng. Motor tiếp tục vận hành sẽ nhanh chóng cháy cuộn dây, gây hỏng thiết bị và dừng dây chuyền sản xuất. Ngược lại, cũng có trường hợp động cơ còn tốt nhưng bị kết luận lỗi, dẫn đến thay thế không cần thiết, gây lãng phí chi phí bảo trì.

Nguy hiểm hơn, thiết bị kiểm tra kém chất lượng có thể không chịu được điện áp thử cao khi đo cách điện, gây phóng điện hoặc giật điện cho người thao tác. Trong môi trường công nghiệp, sai số nhỏ trong đánh giá motor cũng có thể dẫn đến hậu quả lớn về kinh tế và an toàn.

Hướng dẫn sử dụng máy kiểm tra động cơ

Để đảm bảo kết quả đo chính xác và an toàn, việc kiểm tra motor cần thực hiện theo quy trình chuẩn.

Bước 1: Ngắt nguồn và đảm bảo an toàn

Trước khi kiểm tra, cần cô lập hoàn toàn động cơ khỏi nguồn điện và hệ thống điều khiển. Xác nhận không còn điện áp dư trên các đầu dây motor.

Bước 2: Kiểm tra sơ bộ tình trạng motor

Quan sát bên ngoài, kiểm tra đầu nối, dây dẫn, vỏ động cơ và dấu hiệu quá nhiệt. Bước này giúp phát hiện nhanh lỗi cơ khí hoặc đấu nối.

Bước 3: Kết nối thiết bị kiểm tra

Kết nối đầu đo của máy kiểm tra motor vào các cuộn dây theo sơ đồ pha. Đảm bảo tiếp xúc tốt và đúng cực tính theo hướng dẫn của thiết bị.

Bước 4: Chọn chế độ đo phù hợp

Tùy mục đích kiểm tra, chọn phép đo điện trở cuộn dây, điện trở cách điện, kiểm tra pha hoặc phân tích đặc tính motor. Cài đặt điện áp thử đúng tiêu chuẩn.

Bước 5: Thực hiện phép đo và ghi nhận kết quả

Khởi động phép đo, chờ thiết bị ổn định giá trị và ghi nhận thông số. So sánh giữa các pha và đối chiếu tiêu chuẩn motor để đánh giá.

Bước 6: Phân tích và kết luận tình trạng động cơ

Dựa trên độ lệch pha, giá trị cách điện và xu hướng suy giảm, đưa ra kết luận motor đạt, suy giảm hoặc cần bảo trì.

Ứng dụng thực tế

Thiết bị kiểm tra motor được ứng dụng rộng rãi trong nhiều môi trường công nghiệp, nơi động cơ điện đóng vai trò trung tâm của hệ thống truyền động. Việc chẩn đoán tình trạng motor không chỉ giúp đảm bảo vận hành liên tục mà còn hỗ trợ chiến lược bảo trì dự đoán, giảm thiểu rủi ro dừng máy và chi phí sửa chữa lớn. Dưới đây là những lĩnh vực ứng dụng tiêu biểu nhất của thiết bị kiểm tra động cơ trong thực tế sản xuất và kỹ thuật.

Bảo trì nhà máy sản xuất

Trong các nhà máy sản xuất, động cơ điện thường hoạt động liên tục với tải thay đổi và môi trường nhiệt cao. Điều này khiến lớp cách điện cuộn dây lão hóa nhanh, dễ xuất hiện lệch pha hoặc suy giảm điện trở cách điện theo thời gian. Nếu không có thiết bị kiểm tra chuyên dụng, các dấu hiệu xuống cấp này rất khó phát hiện trước khi motor hỏng hoàn toàn.

Việc kiểm tra định kỳ bằng thiết bị kiểm tra motor cho phép bộ phận bảo trì theo dõi xu hướng suy giảm của cuộn dây và cách điện qua từng chu kỳ vận hành. Kỹ sư có thể phát hiện sớm pha có điện trở bất thường hoặc mất cân bằng cuộn dây — những dấu hiệu điển hình của chạm vòng hoặc quá nhiệt cục bộ.

Nhờ khả năng đo nhanh tại hiện trường mà không cần tháo motor khỏi dây chuyền, thời gian bảo trì được rút ngắn đáng kể. Điều này đặc biệt quan trọng trong các dây chuyền sản xuất liên tục, nơi mỗi phút dừng máy đều gây tổn thất lớn về năng suất và chi phí.

Ngành điện và trạm bơm

Trong hệ thống điện lực và trạm bơm công nghiệp, động cơ thường làm việc trong môi trường ẩm, bụi hoặc ngoài trời. Điều kiện này khiến độ ẩm thâm nhập vào lớp cách điện, làm giảm điện trở cách điện và tăng nguy cơ phóng điện nội bộ. Các motor bơm nước hoặc quạt công nghiệp vì vậy có tỷ lệ suy giảm cách điện cao hơn so với môi trường khô.

Thiết bị kiểm tra động cơ giúp kỹ thuật viên kiểm tra nhanh khả năng cách điện và tình trạng cuộn dây trực tiếp tại hiện trường, kể cả khi motor đã lắp đặt cố định. Việc phát hiện sớm cách điện suy giảm giúp ngăn ngừa sự cố chạm đất hoặc cháy cuộn dây — những lỗi có thể gây mất điện diện rộng hoặc dừng hệ thống bơm.

Ngoài ra, việc đo cân bằng pha và điện trở cuộn dây còn giúp đánh giá tình trạng nguồn cấp và tải cơ khí của motor trong hệ thống điện. Nhờ đó, đơn vị vận hành có thể chủ động bảo trì trước mùa cao điểm hoặc trước khi motor làm việc tải nặng kéo dài.

Dịch vụ sửa chữa motor

Trong lĩnh vực sửa chữa và quấn lại động cơ, việc kiểm tra thông số điện sau khi sửa là bước quyết định chất lượng. Một motor sau khi quấn lại cuộn dây vẫn có thể tồn tại lỗi chạm vòng, lệch pha hoặc cách điện kém nếu quy trình sửa chữa không đạt chuẩn. Những lỗi này thường không thể nhận biết bằng quan sát hoặc đo thông thường.

Máy kiểm tra motor cho phép kỹ thuật viên đo chính xác điện trở từng pha, kiểm tra cân bằng cuộn dây và đánh giá khả năng cách điện sau khi sửa. Việc này giúp xác nhận motor đã đạt tiêu chuẩn kỹ thuật trước khi bàn giao cho khách hàng, giảm rủi ro bảo hành và tăng độ tin cậy dịch vụ.

Đối với các đơn vị sửa chữa chuyên nghiệp, thiết bị kiểm tra động cơ còn đóng vai trò như công cụ chứng minh chất lượng. Kết quả đo có thể lưu trữ hoặc in báo cáo, tạo cơ sở kỹ thuật rõ ràng khi nghiệm thu, từ đó nâng cao uy tín và năng lực cạnh tranh trên thị trường sửa chữa motor.

Cách chọn máy kiểm tra động cơ

Việc lựa chọn thiết bị kiểm tra motor phù hợp không chỉ dựa vào thông số kỹ thuật mà còn phải bám sát nhu cầu bảo trì và loại động cơ đang sử dụng trong thực tế. Một thiết bị phù hợp sẽ giúp phép đo đáng tin cậy, đánh giá đúng tình trạng cuộn dây và cách điện, đồng thời hỗ trợ hiệu quả cho chiến lược bảo trì dự đoán. Khi chọn máy kiểm tra động cơ, nên ưu tiên các tiêu chí quan trọng sau:

• Dải đo điện trở cuộn dây rộng, độ phân giải cao: Giúp phát hiện chính xác sai lệch nhỏ giữa các pha — dấu hiệu sớm của chạm vòng hoặc suy giảm cuộn dây.
• Điện áp thử cách điện phù hợp cấp điện áp motor: Đảm bảo đánh giá đúng khả năng cách điện mà không gây hư hại cuộn dây khi kiểm tra.
• Khả năng đo cân bằng pha và so sánh cuộn dây: Cho phép phát hiện nhanh lệch pha, mất cân bằng hoặc lỗi cục bộ trong cuộn dây stator.
• Độ chính xác và độ ổn định phép đo cao: Quan trọng trong việc theo dõi xu hướng suy giảm motor theo thời gian bảo trì định kỳ.
• Chức năng lưu trữ dữ liệu và xuất báo cáo: Hữu ích cho quản lý bảo trì, theo dõi lịch sử motor và lập hồ sơ kỹ thuật thiết bị.
• Độ bền và an toàn điện công nghiệp: Thiết bị cần chịu được môi trường bụi, ẩm, rung và điện áp thử cao trong nhà máy hoặc hiện trường.

Chọn đúng thiết bị kiểm tra động cơ ngay từ đầu sẽ giúp kỹ thuật viên đánh giá chính xác tình trạng motor, giảm rủi ro dừng máy và tối ưu chi phí bảo trì lâu dài.

Các thương hiệu phổ biến về dòng máy kiểm tra động cơ

Bên cạnh các thương hiệu đo lường cao cấp đến từ Nhật, châu Âu và Mỹ, thị trường thiết bị kiểm tra động cơ hiện nay cũng có nhiều nhà sản xuất châu Á cung cấp giải pháp có hiệu năng ổn định và chi phí tối ưu hơn. Những thương hiệu này đặc biệt phù hợp với nhu cầu bảo trì công nghiệp phổ thông, dịch vụ kỹ thuật điện và đơn vị sửa chữa motor quy mô vừa và nhỏ.

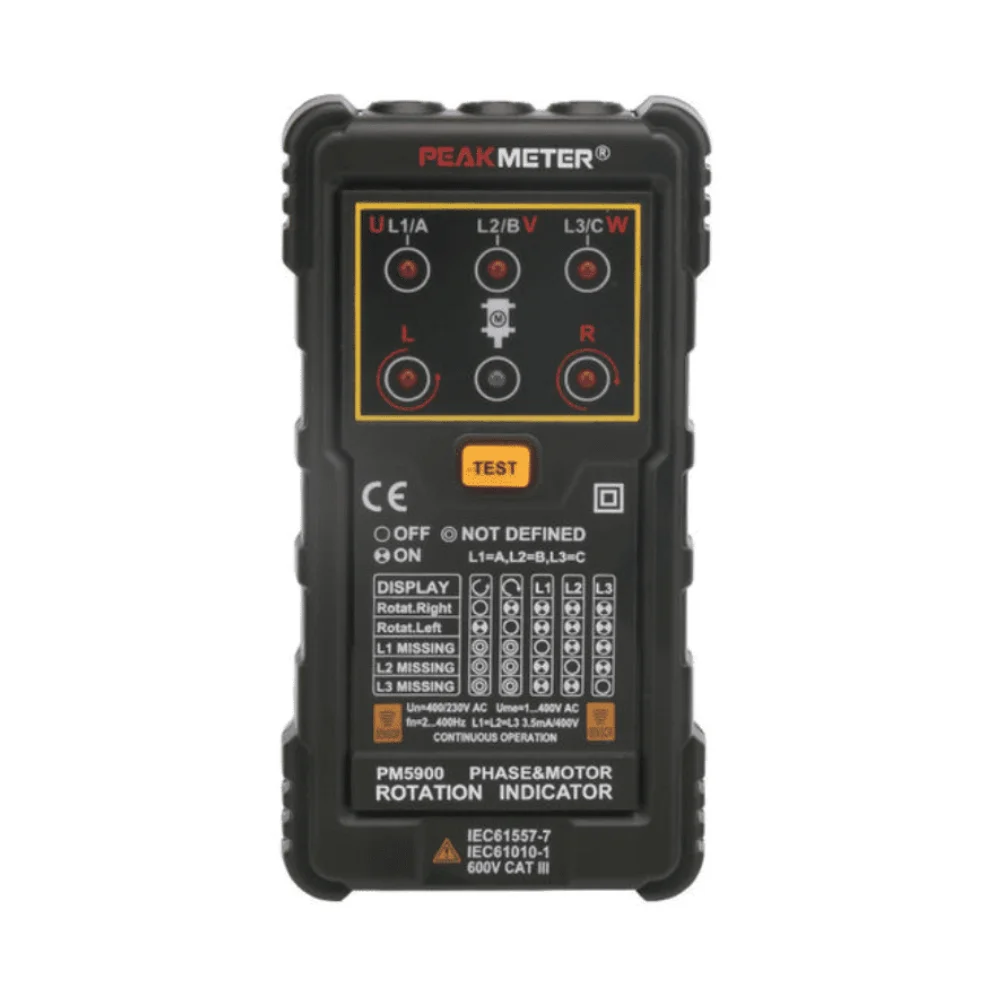

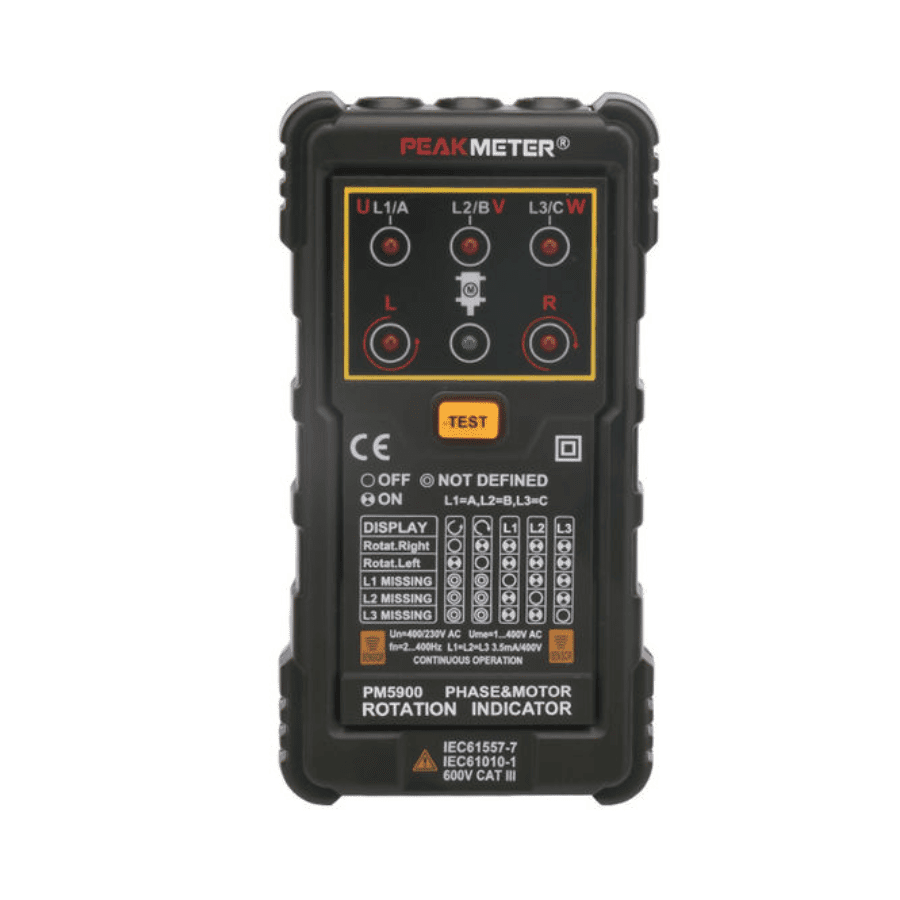

PEAKMETER là thương hiệu thiết bị đo điện và điện tử công nghiệp được sử dụng rộng rãi trong lĩnh vực bảo trì và kiểm tra hiện trường. Các thiết bị của hãng nổi bật ở thiết kế gọn bền, thao tác đơn giản và chi phí hợp lý, phù hợp cho kỹ thuật viên bảo trì nhà máy, dịch vụ sửa chữa motor và đơn vị lắp đặt điện. Dòng thiết bị đo cách điện và kiểm tra cuộn dây của PEAKMETER đáp ứng tốt nhu cầu kiểm tra nhanh tình trạng động cơ trong môi trường công nghiệp phổ thông.

UNI-T là nhà sản xuất thiết bị đo lường điện tử quy mô lớn, nổi tiếng với danh mục sản phẩm đa dạng từ đồng hồ điện, máy đo cách điện đến thiết bị phân tích điện năng. Trong lĩnh vực kiểm tra động cơ, UNI-T cung cấp các dòng máy đo cách điện và kiểm tra điện trở cuộn dây có độ ổn định cao, đạt tiêu chuẩn an toàn điện quốc tế. Thiết bị của hãng phù hợp cho cả bảo trì công nghiệp, dịch vụ kỹ thuật điện và đào tạo nghề điện – cơ điện.

Mẹo đo của máy kiểm tra động cơ

Để phép kiểm tra motor phản ánh đúng tình trạng cuộn dây và cách điện, kỹ thuật viên không chỉ cần thiết bị phù hợp mà còn phải tuân thủ các nguyên tắc đo chuẩn trong thực tế bảo trì. Những mẹo kỹ thuật dưới đây giúp tăng độ tin cậy kết quả và nâng cao giá trị chẩn đoán của phép đo động cơ.

Trước hết, luôn thực hiện đo so sánh giữa các pha thay vì đánh giá từng cuộn dây riêng lẻ. Trong phần lớn trường hợp hư hỏng sớm, giá trị tuyệt đối của điện trở cuộn dây vẫn nằm trong giới hạn cho phép, nhưng sự sai lệch giữa các pha đã bắt đầu xuất hiện. Chính độ lệch này mới là chỉ dấu rõ ràng của chạm vòng cục bộ, lệch cuộn hoặc suy giảm cách điện không đồng đều. Vì vậy, so sánh pha là nguyên tắc quan trọng nhất khi kiểm tra motor.

Tiếp theo, nên thực hiện phép đo theo chu kỳ bảo trì định kỳ và lưu lại kết quả để theo dõi xu hướng theo thời gian. Sự suy giảm cách điện hoặc biến đổi điện trở cuộn dây thường diễn ra chậm và khó nhận biết nếu chỉ đo một lần. Khi có dữ liệu lịch sử, kỹ sư có thể phát hiện xu hướng xuống cấp sớm hơn nhiều so với việc đánh giá tại một thời điểm đơn lẻ, từ đó chủ động kế hoạch bảo trì hoặc thay thế.

Ngoài ra, cần đảm bảo điều kiện nhiệt độ của động cơ ổn định trước khi đo điện trở cuộn dây. Điện trở kim loại thay đổi theo nhiệt độ, nên motor vừa vận hành xong sẽ cho giá trị cao hơn đáng kể so với trạng thái nguội. Đo trong các điều kiện nhiệt khác nhau sẽ làm sai lệch so sánh giữa các lần kiểm tra. Do đó, nên chờ motor nguội về trạng thái gần môi trường hoặc quy đổi về cùng nhiệt độ chuẩn để đảm bảo tính nhất quán kết quả.

Những sai lầm phổ biến khi sử dụng máy đo ánh sáng và cách khắc phục

Trong thực tế bảo trì và sửa chữa motor, sai lệch trong quy trình đo hoặc cách diễn giải kết quả là nguyên nhân khiến nhiều động cơ được đánh giá sai tình trạng. Những sai lầm này không chỉ làm giảm giá trị chẩn đoán của phép đo mà còn có thể dẫn đến quyết định bảo trì không chính xác. Dưới đây là các lỗi phổ biến nhất khi sử dụng thiết bị kiểm tra động cơ và cách khắc phục theo chuẩn kỹ thuật.

Chỉ đo điện trở cuộn dây mà bỏ qua đo cách điện

Nhiều kỹ thuật viên có thói quen chỉ kiểm tra điện trở cuộn dây và kết luận động cơ còn tốt khi các giá trị nằm trong giới hạn cho phép. Tuy nhiên, trong phần lớn sự cố cháy motor, nguyên nhân khởi phát lại đến từ suy giảm cách điện chứ không phải sai lệch điện trở DC. Do đó, động cơ vẫn có điện trở cuộn dây bình thường nhưng đã tiềm ẩn nguy cơ phóng điện nội bộ.

Việc chỉ dựa vào điện trở cuộn dây khiến đánh giá tình trạng motor thiếu toàn diện và bỏ sót lỗi nguy hiểm nhất. Điều này đặc biệt rủi ro với motor làm việc trong môi trường ẩm, bụi hoặc nhiệt cao — nơi cách điện suy giảm nhanh hơn cuộn dây.

Cách khắc phục: luôn thực hiện đồng thời hai phép đo: điện trở cuộn dây và điện trở cách điện. Điện trở cuộn dây phản ánh tình trạng dẫn điện của cuộn, còn điện trở cách điện đánh giá độ bền điện môi. Hai thông số này bổ sung cho nhau để đưa ra kết luận chính xác về sức khỏe động cơ.

Không so sánh giá trị giữa các pha

Một sai lầm phổ biến khác là đo từng pha riêng lẻ rồi so với giá trị danh định, thay vì so sánh chênh lệch giữa các pha. Trong giai đoạn hư hỏng sớm, điện trở tuyệt đối của từng cuộn dây có thể vẫn đạt chuẩn, nhưng sự mất cân bằng giữa các pha đã bắt đầu xuất hiện do chạm vòng cục bộ hoặc biến dạng cuộn.

Nếu không đối chiếu giữa các pha, kỹ thuật viên rất dễ bỏ qua dấu hiệu hư hỏng ban đầu — giai đoạn mà motor vẫn vận hành nhưng đã suy giảm tuổi thọ đáng kể. Đây là nguyên nhân khiến nhiều motor được đánh giá “tốt” nhưng sau đó hỏng sớm trong vận hành.

Cách khắc phục: luôn đo đầy đủ các pha và tính toán độ lệch phần trăm giữa chúng. Ngay cả sai lệch nhỏ cũng cần theo dõi theo thời gian, vì xu hướng tăng dần của lệch pha là dấu hiệu rõ ràng của xuống cấp cuộn dây.

Đo khi động cơ còn ẩm hoặc chưa ổn định nhiệt

Điều kiện môi trường và nhiệt độ của motor tại thời điểm đo ảnh hưởng trực tiếp đến kết quả điện trở và cách điện. Motor còn ẩm sẽ cho giá trị cách điện thấp giả tạo, trong khi motor vừa vận hành nóng sẽ cho điện trở cuộn dây cao hơn thực tế. Những sai lệch này dễ dẫn đến kết luận sai về tình trạng động cơ.

Việc đo trong điều kiện không ổn định cũng làm mất khả năng so sánh giữa các lần kiểm tra định kỳ, vì mỗi lần đo diễn ra ở trạng thái nhiệt và ẩm khác nhau. Khi đó, dữ liệu xu hướng suy giảm sẽ không còn giá trị chẩn đoán.

Cách khắc phục: đảm bảo motor khô ráo và nhiệt độ ổn định trước khi đo. Nếu động cơ vừa dừng, cần chờ nguội về gần nhiệt độ môi trường. Trong các chương trình bảo trì định kỳ, nên chuẩn hóa điều kiện đo hoặc quy đổi kết quả về cùng nhiệt độ tham chiếu để đảm bảo tính nhất quán.

Sử dụng điện áp thử không phù hợp

Điện áp thử là yếu tố quyết định độ tin cậy của phép đo cách điện. Nếu chọn điện áp quá thấp so với cấp điện áp motor, phép đo sẽ không đủ khả năng phát hiện suy giảm cách điện ở giai đoạn sớm. Ngược lại, điện áp thử quá cao có thể gây ứng suất điện môi lớn, làm hỏng lớp cách điện hoặc giảm tuổi thọ cuộn dây.

Sai lầm này thường xảy ra khi kỹ thuật viên dùng một mức điện áp cố định cho mọi loại motor, hoặc không căn cứ vào điện áp định mức và tiêu chuẩn thử nghiệm của thiết bị. Hậu quả là kết quả đo không phản ánh đúng tình trạng thực tế của động cơ.

Cách khắc phục: lựa chọn điện áp thử theo cấp điện áp định mức của motor và khuyến nghị của nhà sản xuất thiết bị đo. Tuân thủ tiêu chuẩn thử cách điện giúp phép đo vừa đủ nhạy để phát hiện suy giảm, vừa đảm bảo an toàn cho cuộn dây trong quá trình kiểm tra.

FAQ – Câu hỏi thường gặp

Máy kiểm tra động cơ khác gì megohm kế?

Megohm kế chủ yếu đo điện trở cách điện, trong khi máy kiểm tra motor có thể đo cuộn dây, cân bằng pha và phân tích tình trạng tổng thể.

Bao lâu nên kiểm tra motor một lần?

Trong công nghiệp, nên kiểm tra định kỳ 6–12 tháng hoặc theo chu kỳ bảo trì thiết bị.

Có cần tháo motor khi kiểm tra không?

Phần lớn phép đo có thể thực hiện tại chỗ mà không cần tháo rời động cơ.

Motor mới có cần kiểm tra không?

Có. Kiểm tra trước khi lắp đặt giúp phát hiện lỗi vận chuyển hoặc lỗi sản xuất.
