Thiết bị kiểm tra độ an toàn điện – Giải pháp đánh giá rủi ro điện chính xác và toàn diện

Trong bối cảnh yêu cầu an toàn điện ngày càng khắt khe trong sản xuất và vận hành, việc trang bị thiết bị kiểm tra độ an toàn điện chuyên dụng trở thành yếu tố then chốt để phòng ngừa rủi ro và đảm bảo tuân thủ tiêu chuẩn kỹ thuật. Thương Tín cung cấp đa dạng giải pháp kiểm tra an toàn điện chính hãng, đáp ứng từ kiểm tra cách điện, hipot đến nối đất và dòng rò cho nhiều lĩnh vực công nghiệp. Khám phá ngay danh mục thiết bị kiểm tra độ an toàn điện tại Thương Tín để lựa chọn giải pháp phù hợp và tối ưu cho hệ thống của bạn.

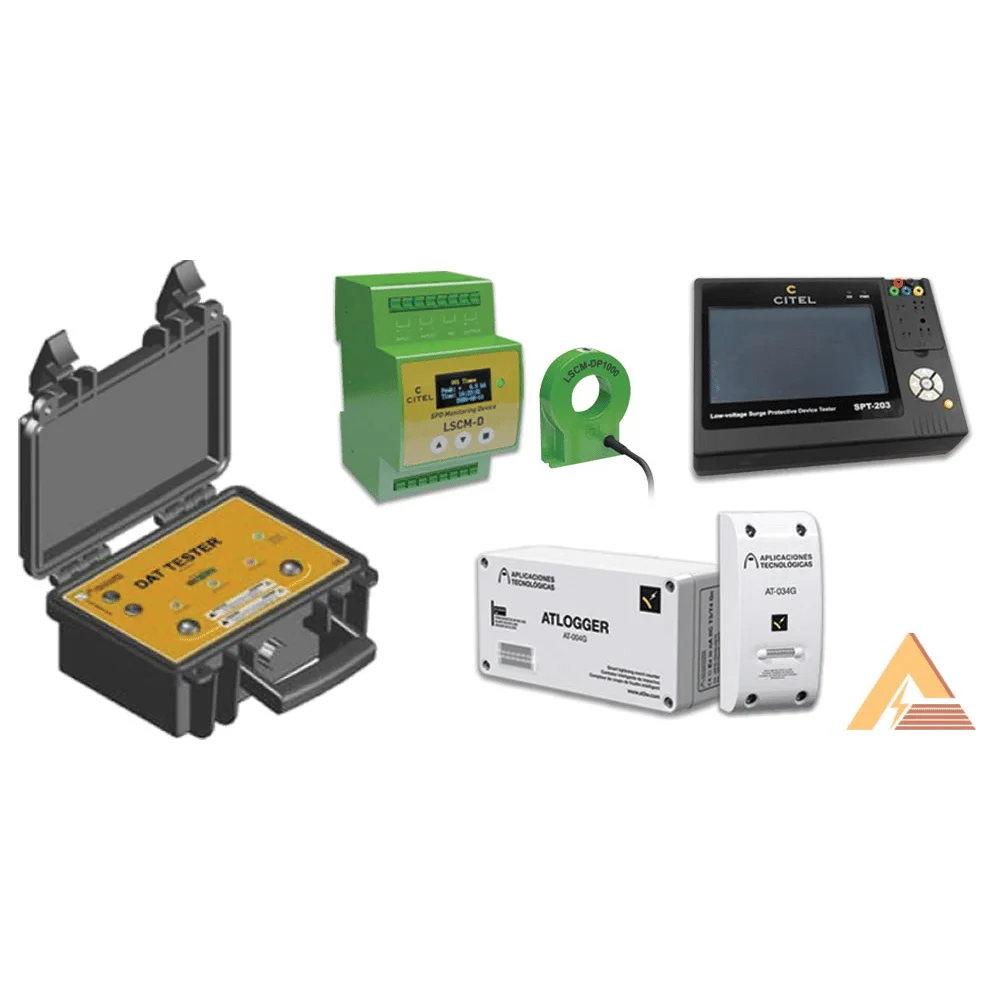

Giới thiệu chung về thiết bị kiểm tra độ an toàn điện

Thiết bị kiểm tra độ an toàn điện là nhóm máy đo chuyên dụng dùng để đánh giá mức độ an toàn của thiết bị và hệ thống điện trước khi đưa vào vận hành hoặc sau quá trình sử dụng. Các phép thử phổ biến gồm đo điện trở cách điện, kiểm tra điện áp chịu đựng (hipot), điện trở nối đất, dòng rò hoặc kiểm tra an toàn thiết bị điện cầm tay (PAT).

Về cấu tạo, máy thường gồm bộ tạo điện áp thử, mạch đo dòng rò – điện trở, hệ thống bảo vệ và bộ xử lý hiển thị kết quả. Nguyên lý hoạt động dựa trên việc áp đặt điện áp thử hoặc dòng thử có kiểm soát vào đối tượng đo, sau đó phân tích phản hồi điện để xác định tình trạng cách điện và mức độ an toàn điện.

Vì sao cần có thiết bị kiểm tra độ an toàn điện

Trong môi trường công nghiệp và dân dụng hiện đại, rủi ro điện không chỉ đến từ sự cố tức thời mà còn phát sinh âm thầm do lão hóa cách điện, hấp thụ ẩm, bụi bẩn hoặc suy giảm hệ thống nối đất theo thời gian vận hành. Những suy giảm này xảy ra bên trong cáp, cuộn dây, thiết bị gia nhiệt, tủ điện hoặc dụng cụ cầm tay nên gần như không thể nhận biết bằng quan sát hay phép đo điện cơ bản, nhưng lại là nguyên nhân chính dẫn đến rò điện, phóng điện hoặc đánh thủng cách điện.

Thiết bị kiểm tra độ an toàn điện cho phép đánh giá trực tiếp khả năng chịu điện áp và mức rò của hệ thống cách điện thông qua các phép thử chuyên sâu như đo điện trở cách điện, thử điện áp chịu đựng (hipot) và kiểm tra nối đất. Nhờ đó, kỹ sư có thể phát hiện sớm điểm suy yếu trước khi xảy ra tai nạn điện hoặc cháy thiết bị, đồng thời theo dõi xu hướng suy giảm để lập kế hoạch bảo trì dự đoán, tránh dừng máy và thiệt hại sản xuất.

Ngoài yếu tố an toàn và độ tin cậy vận hành, kiểm tra an toàn điện còn là yêu cầu bắt buộc trong nhiều tiêu chuẩn nghiệm thu, kiểm định và chứng nhận sản phẩm điện – điện tử. Việc trang bị thiết bị kiểm tra chuyên dụng giúp doanh nghiệp đáp ứng quy định kỹ thuật, đảm bảo thiết bị đủ điều kiện đưa vào sử dụng hoặc xuất xưởng, đồng thời giảm rủi ro pháp lý và bảo vệ uy tín thương hiệu.

Khi sử dụng thiết bị không đạt chuẩn gây ra hậu quả gì?

Nhiều doanh nghiệp chỉ thực hiện các phép đo cơ bản như điện áp, thông mạch hoặc điện trở thấp mà bỏ qua kiểm tra cách điện, dòng rò và điện áp chịu đựng chuyên sâu. Điều này tạo ra trạng thái “an toàn giả” — hệ thống có vẻ hoạt động bình thường nhưng lớp cách điện đã suy giảm hoặc tồn tại rò điện vi mô chưa bị phát hiện. Theo thời gian, các điểm suy yếu này có thể phát triển thành phóng điện bề mặt, đánh thủng cách điện hoặc rò điện ra vỏ kim loại mà không có dấu hiệu cảnh báo sớm.

Hậu quả trực tiếp thường là tai nạn điện cho người vận hành khi chạm vào thiết bị rò điện, đặc biệt trong môi trường ẩm hoặc kim loại. Đồng thời, rò điện kéo dài gây phát nhiệt cục bộ, lão hóa vật liệu cách điện và dẫn đến cháy cáp, cháy cuộn dây hoặc hỏng thiết bị giá trị cao như động cơ, biến tần, tủ điều khiển. Những sự cố này không chỉ gây dừng máy đột xuất mà còn kéo theo thiệt hại sản xuất, chi phí sửa chữa và thời gian khôi phục lớn.

Ở góc độ pháp lý và thương mại, thiết bị điện không được kiểm tra an toàn đúng chuẩn có thể không đạt nghiệm thu, bị từ chối kiểm định hoặc thu hồi khi lưu hành. Đối với nhà sản xuất, một sự cố điện liên quan đến an toàn có thể làm mất uy tín thương hiệu, phát sinh trách nhiệm bồi thường và ảnh hưởng nghiêm trọng đến khả năng tham gia dự án hoặc thị trường trong tương lai.

Hướng dẫn sử dụng thiết bị kiểm tra độ an toàn điện

Để phép kiểm tra an toàn điện phản ánh đúng tình trạng cách điện và không gây rủi ro cho người thao tác, việc đo cần thực hiện theo quy trình chuẩn và có kiểm soát. Trước mỗi phép thử, người dùng nên xác định rõ loại kiểm tra cần thực hiện (cách điện, hipot, nối đất hay dòng rò) và tham chiếu mức điện áp/dòng thử theo tiêu chuẩn hoặc tài liệu kỹ thuật của thiết bị cần kiểm tra.

• Bước 1: Kiểm tra tình trạng máy đo, dây cao áp và đầu kẹp; đảm bảo không nứt hở, bẩn ẩm hoặc hỏng cách điện.
• Bước 2: Ngắt nguồn hoàn toàn và cô lập đối tượng đo khỏi hệ thống (tháo tải, xả tụ nếu có).
• Bước 3: Chọn đúng chế độ thử và thang đo theo phép kiểm tra cần thực hiện.
• Bước 4: Kết nối dây thử đúng cực và đúng điểm đo theo quy trình chuẩn (vỏ – lõi, pha – đất…).
• Bước 5: Thiết lập điện áp hoặc dòng thử theo tiêu chuẩn áp dụng hoặc thông số thiết bị.
• Bước 6: Thực hiện phép thử, giữ ổn định trong thời gian yêu cầu và quan sát giá trị đo.
• Bước 7: Kết thúc phép đo và xả điện tích dư của mẫu thử trước khi tháo dây và chạm vào thiết bị.

Tuân thủ đúng trình tự này giúp tránh sốc điện sau thử cao áp, đảm bảo kết quả đo lặp lại tin cậy và đồng thời bảo vệ cả thiết bị đo lẫn đối tượng kiểm tra khỏi hư hỏng ngoài ý muốn.

Ứng dụng thực tế

Thiết bị kiểm tra độ an toàn điện đóng vai trò then chốt trong nhiều ngành yêu cầu kiểm soát rủi ro điện nghiêm ngặt, từ sản xuất thiết bị đến vận hành hệ thống và nghiệm thu công trình. Tùy theo lĩnh vực, phép thử cách điện, hipot, dòng rò hoặc nối đất sẽ được áp dụng nhằm đảm bảo an toàn cho con người, thiết bị và hạ tầng điện.

Ngành sản xuất thiết bị điện – điện tử

Trong dây chuyền sản xuất thiết bị điện – điện tử, kiểm tra điện trở cách điện và điện áp chịu đựng là công đoạn bắt buộc trước khi sản phẩm xuất xưởng. Các phép thử này xác nhận lớp cách điện đủ khả năng chịu điện áp làm việc và quá áp, giúp sản phẩm đáp ứng tiêu chuẩn an toàn và hạn chế nguy cơ sự cố khi sử dụng thực tế.

Bên cạnh đó, đo dòng rò và kiểm tra nối đất cho phép phát hiện sớm lỗi lắp ráp, vật liệu cách điện không đạt hoặc sai sót thiết kế ngay từ giai đoạn sản xuất. Nhờ kiểm soát chất lượng an toàn điện từ đầu, nhà sản xuất giảm tỷ lệ bảo hành, tránh thu hồi sản phẩm và bảo vệ uy tín thương hiệu trên thị trường.

Bảo trì hệ thống điện công nghiệp

Trong môi trường nhà máy, động cơ, tủ điện, cáp lực và máy móc thường chịu tác động nhiệt, độ ẩm, bụi và rung động, khiến cách điện suy giảm theo thời gian. Kiểm tra định kỳ bằng thiết bị đo an toàn điện giúp đánh giá nhanh tình trạng cách điện và rò điện mà không cần tháo rời toàn bộ hệ thống.

Dữ liệu đo theo chu kỳ còn cho phép theo dõi xu hướng suy giảm cách điện, từ đó lập kế hoạch bảo trì dự đoán trước khi xảy ra sự cố. Điều này giúp doanh nghiệp giảm dừng máy đột xuất, tránh cháy hỏng thiết bị giá trị cao và duy trì độ tin cậy vận hành của dây chuyền sản xuất.

Kiểm định và nghiệm thu công trình điện

Trong lắp đặt điện công trình, đo điện trở cách điện và điện trở nối đất là bước bắt buộc trước khi đóng điện và bàn giao. Kết quả đo là cơ sở kỹ thuật để nghiệm thu hệ thống, chứng minh mạng điện đủ an toàn vận hành theo tiêu chuẩn thiết kế và quy định kiểm định.

Yêu cầu này đặc biệt quan trọng với bệnh viện, tòa nhà thương mại, nhà xưởng hoặc công trình công cộng — nơi mật độ người và thiết bị điện cao. Việc kiểm tra an toàn điện đầy đủ trước khi đưa vào sử dụng giúp phòng ngừa tai nạn điện, cháy nổ và đảm bảo trách nhiệm pháp lý của đơn vị thi công và vận hành.

Cách chọn thiết bị kiểm tra độ an toàn điện

Để lựa chọn đúng thiết bị kiểm tra độ an toàn điện phù hợp ứng dụng, cần đánh giá tổng thể yêu cầu phép thử, tiêu chuẩn kỹ thuật và môi trường sử dụng thực tế. Một thiết bị được chọn đúng sẽ đảm bảo đủ chức năng kiểm tra cần thiết, độ tin cậy kết quả và tối ưu chi phí đầu tư lâu dài. Các tiêu chí quan trọng nên cân nhắc gồm:

• Phạm vi điện áp thử: Lựa chọn mức điện áp phù hợp tiêu chuẩn kiểm tra (250 V, 500 V, 1 kV, 5 kV hoặc cao hơn) theo loại thiết bị và cấp cách điện.
• Dải đo điện trở cách điện & dòng rò: Dải đo rộng và độ phân giải cao giúp phát hiện suy giảm cách điện sớm và đánh giá chính xác chất lượng vật liệu.
• Khả năng thử hipot AC/DC: Cần thiết trong kiểm tra điện áp chịu đựng của thiết bị điện – điện tử hoặc thử nghiệm sản phẩm trước xuất xưởng.
• Chế độ kiểm tra nối đất / rò thiết bị: Quan trọng với thiết bị có vỏ kim loại, hệ thống điện công trình hoặc kiểm tra an toàn thiết bị cầm tay.
• Độ chính xác & tiêu chuẩn an toàn: Ưu tiên máy đáp ứng chuẩn an toàn đo lường và thử điện áp cao (CAT, IEC…) để đảm bảo tin cậy và an toàn vận hành.
• Lưu dữ liệu & xuất báo cáo: Hữu ích trong bảo trì định kỳ, kiểm định hoặc quản lý hồ sơ đo lường, đặc biệt trong môi trường công nghiệp.
• Môi trường sử dụng: Máy hiện trường cần bền, chống bụi ẩm và pin lâu; máy phòng lab ưu tiên độ chính xác cao và khả năng tự động hóa thử nghiệm.

Việc đánh giá đầy đủ các tiêu chí trên giúp chọn đúng cấu hình thiết bị kiểm tra an toàn điện theo nhu cầu thực tế, tránh thiếu phép thử quan trọng hoặc đầu tư vượt mức cần thiết.

Các thương hiệu phổ biến về dòng thiết bị kiểm tra độ an toàn điện

Trong lĩnh vực thiết bị kiểm tra độ an toàn điện, việc lựa chọn thương hiệu uy tín giúp đảm bảo độ chính xác phép thử, độ bền thiết bị và sự tuân thủ tiêu chuẩn an toàn quốc tế. Dưới đây là một số hãng tiêu biểu đang được sử dụng phổ biến trong công nghiệp và kiểm định:

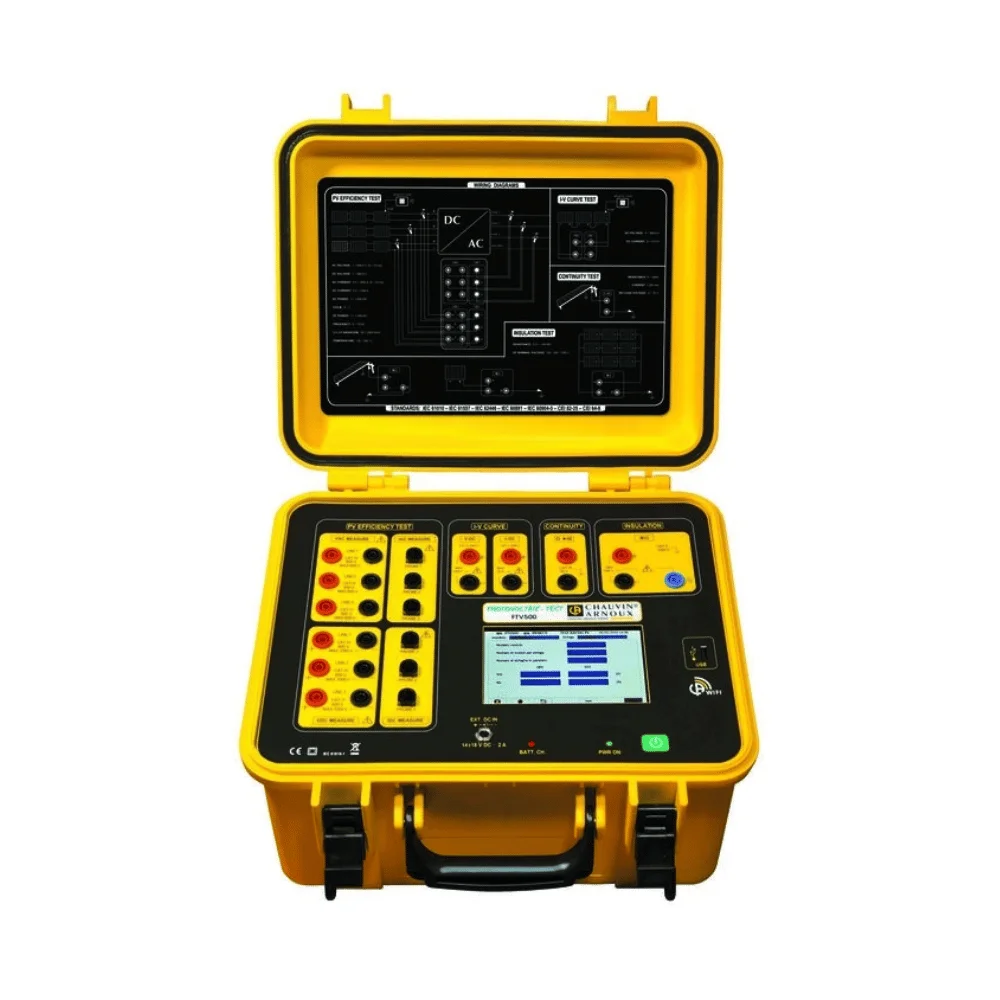

• Chauvin Arnoux: Thương hiệu đo lường lâu đời từ Pháp, nổi tiếng với các giải pháp kiểm tra an toàn điện, đo cách điện và kiểm tra lắp đặt điện theo tiêu chuẩn châu Âu. Thiết bị của Chauvin Arnoux được đánh giá cao về độ chính xác, độ bền hiện trường và khả năng đáp ứng các yêu cầu kiểm định công trình, công nghiệp.
• GW Instek: Hãng thiết bị đo – thử nghiệm điện tử hàng đầu Đài Loan, mạnh về máy thử điện áp chịu đựng (hipot tester), thiết bị kiểm tra an toàn điện và nguồn thử nghiệm. Sản phẩm GW Instek có lợi thế về cấu hình linh hoạt, tính năng đầy đủ cho dây chuyền sản xuất điện – điện tử và mức chi phí hợp lý trong phân khúc công nghiệp.
• Lutron: Thương hiệu thiết bị đo cầm tay phổ biến với các dòng máy đo điện trở cách điện, đo môi trường và kiểm tra điện cơ bản. Thiết bị Lutron phù hợp cho bảo trì điện dân dụng, công nghiệp nhẹ và kiểm tra hiện trường nhờ thiết kế gọn nhẹ, dễ sử dụng và chi phí đầu tư thấp.

Một số dòng máy phổ biến đang được ưa chuộng

Trong danh mục thiết bị kiểm tra độ an toàn điện của GW Instek, các series GPT được xem là chuẩn mực cho thử nghiệm điện áp chịu đựng và kiểm tra an toàn sản phẩm điện – điện tử trong sản xuất và phòng thí nghiệm. Mỗi dòng được tối ưu cho mức điện áp, công suất thử và mức tự động hóa khác nhau, đáp ứng từ kiểm tra cơ bản đến phân tích an toàn điện chuyên sâu.

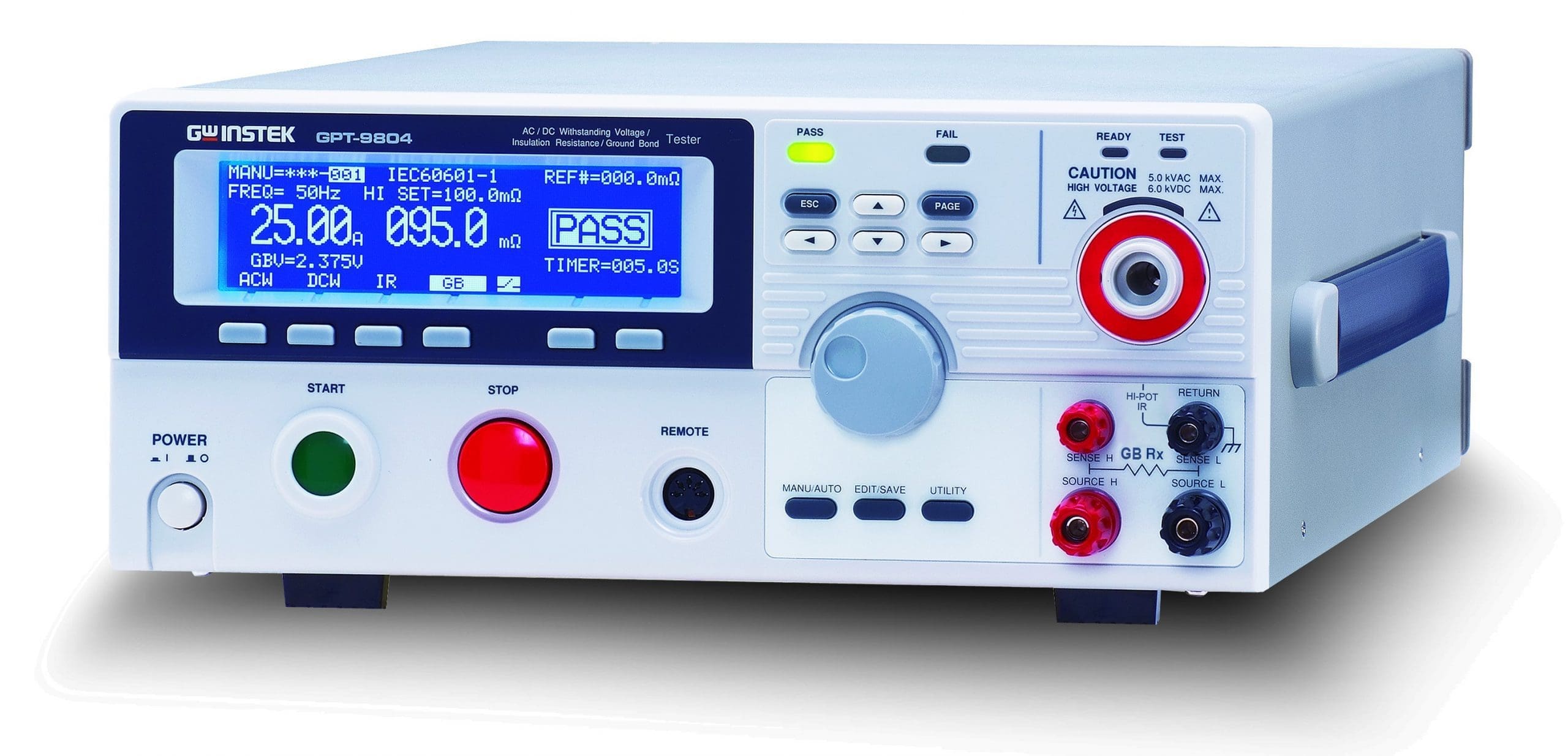

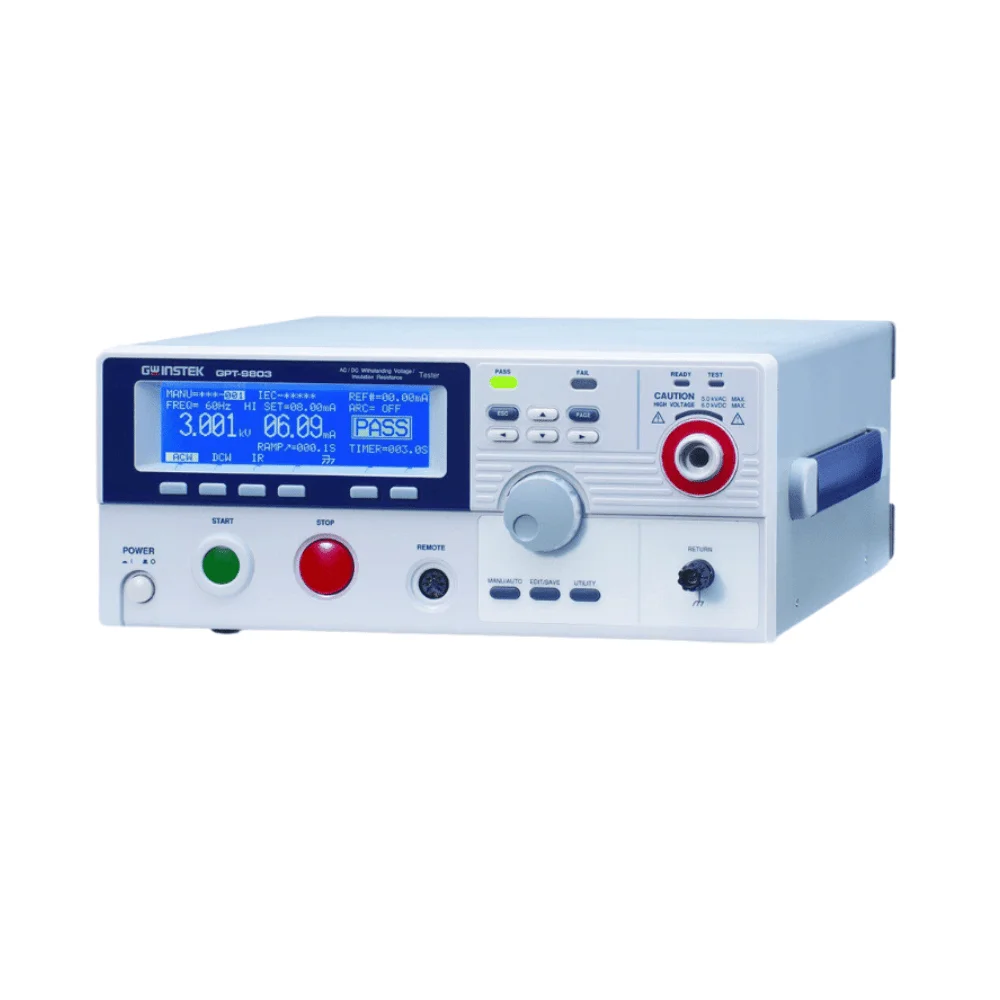

Máy đo độ an toàn điện GW Instek Series GPT-9800

Dòng GPT-9800 là thế hệ hipot tester AC/DC công suất cao, thiết kế cho môi trường sản xuất yêu cầu kiểm tra nhanh và lặp lại chính xác. Thiết bị cung cấp điện áp thử AC lên đến 5 kV và DC lên đến 6 kV, tích hợp đo điện trở cách điện và phát hiện hồ quang, giúp đánh giá toàn diện khả năng chịu điện áp của thiết bị điện.

Giao diện màu trực quan, bộ nhớ chương trình thử lớn và khả năng kết nối điều khiển từ xa (USB/RS-232/GPIB tùy model) cho phép tự động hóa kiểm tra trên dây chuyền. Các cơ chế bảo vệ quá dòng và phát hiện phóng điện bất thường giúp đảm bảo an toàn cho cả mẫu thử và người vận hành.

Máy phân tích an toàn điện GW Instek Series GPT-12000

GPT-12000 là nền tảng kiểm tra an toàn điện đa chức năng cao cấp, kết hợp thử hipot AC/DC công suất lớn (đến 12 kV AC / 15 kV DC tùy cấu hình) với các phép đo điện trở cách điện, nối đất và dòng rò trong cùng hệ thống. Khả năng điện áp cao và độ phân giải đo dòng nhỏ giúp thiết bị phù hợp kiểm tra thiết bị công suất lớn, cáp, linh kiện cách điện cao áp hoặc sản phẩm xuất khẩu tiêu chuẩn khắt khe.

Thiết kế dạng hệ thống mô-đun và giao diện điều khiển hiện đại cho phép tích hợp vào dây chuyền kiểm tra tự động (ATE). Chức năng phân tích dạng sóng rò và ghi dữ liệu chi tiết hỗ trợ kỹ sư đánh giá sâu chất lượng cách điện, truy vết lỗi và lập hồ sơ kiểm định đầy đủ.

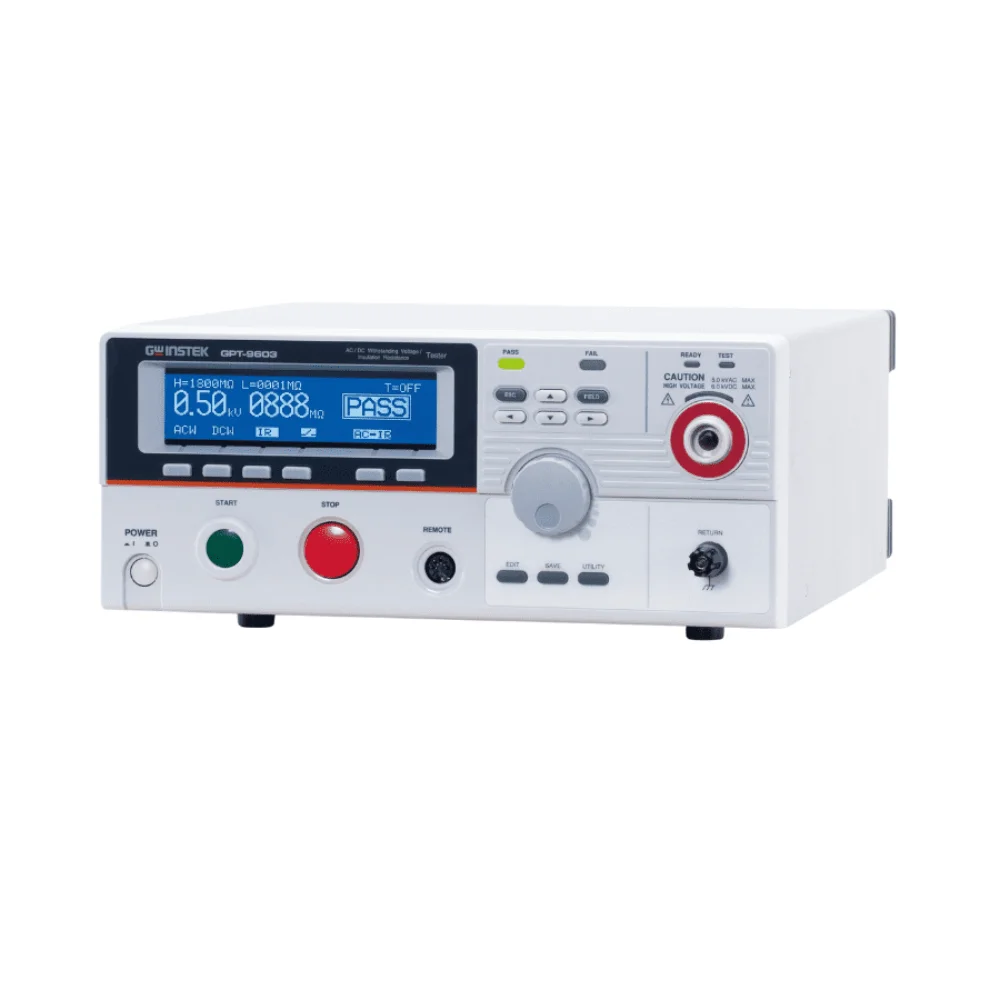

Máy kiểm tra an toàn điện

GPT-9600 là dòng máy kiểm tra an toàn điện đa năng tầm trung, tích hợp thử hipot AC/DC (đến 5 kV), đo điện trở cách điện và kiểm tra nối đất trong thiết kế gọn gàng. Thiết bị phù hợp cho phòng QC, bảo trì kỹ thuật và kiểm tra cuối dây chuyền với yêu cầu tiêu chuẩn an toàn quốc tế cơ bản.

Ưu điểm của GPT-9600 nằm ở vận hành đơn giản, thiết lập nhanh và độ ổn định cao trong phép thử lặp lại. Các chức năng bảo vệ, khóa liên động và cảnh báo lỗi giúp giảm rủi ro thao tác, trong khi khả năng lưu kết quả và giao tiếp PC hỗ trợ quản lý dữ liệu kiểm tra hiệu quả.

Mẹo đo thiết bị kiểm tra độ an toàn điện

Để phép đo an toàn điện phản ánh đúng chất lượng cách điện và có khả năng so sánh theo thời gian, người dùng nên chuẩn hóa điều kiện đo và thao tác trước mỗi lần kiểm tra. Một bề mặt cách điện sạch và khô giúp loại bỏ dòng rò bề mặt do bụi, dầu hoặc ẩm — nguyên nhân phổ biến gây sai lệch kết quả, đặc biệt trong đo điện trở cách điện cao áp.

Khi thực hiện phép thử cách điện hoặc hipot, nên duy trì điện áp thử trong đúng thời gian tiêu chuẩn (thường 30–60 giây hoặc theo quy định thiết bị). Việc giữ điện áp đủ lâu giúp điện dung của đối tượng đo ổn định, dòng hấp thụ giảm dần và giá trị đo đạt trạng thái xác lập, từ đó kết quả tin cậy và lặp lại tốt hơn giữa các lần đo.

Ngoài ra, nên ghi nhận nhiệt độ và độ ẩm môi trường tại thời điểm đo, vì điện trở cách điện phụ thuộc mạnh vào nhiệt độ vật liệu. Khi so sánh dữ liệu theo chu kỳ bảo trì, việc quy đổi hoặc đối chiếu theo cùng điều kiện môi trường sẽ giúp đánh giá chính xác xu hướng suy giảm cách điện thay vì nhầm lẫn do thay đổi nhiệt độ.

Những sai lầm phổ biến khi sử dụng máy đo an toàn điện và cách khắc phục

Trong thực tế kiểm tra an toàn điện, nhiều sai sót thao tác không đến từ thiết bị mà từ cách thiết lập và điều kiện đo. Những lỗi này có thể làm sai lệch kết quả, bỏ sót nguy cơ hoặc thậm chí gây mất an toàn cho người vận hành. Nhận diện đúng sai lầm phổ biến và áp dụng biện pháp khắc phục phù hợp sẽ giúp phép đo tin cậy và an toàn hơn.

Chọn sai điện áp thử so với tiêu chuẩn

Một lỗi thường gặp là đặt điện áp thử thấp hơn tiêu chuẩn để tránh rủi ro, khiến phép thử không đủ “độ căng điện” để bộc lộ điểm yếu cách điện tiềm ẩn. Ngược lại, đặt điện áp quá cao so với cấp cách điện của thiết bị có thể gây đánh thủng vật liệu hoặc làm hỏng mẫu thử, đặc biệt với linh kiện điện tử nhạy cảm.

Cách khắc phục là luôn tham chiếu tiêu chuẩn áp dụng (IEC, UL, TCVN…) hoặc tài liệu kỹ thuật của thiết bị để xác định đúng mức điện áp và thời gian thử. Việc chuẩn hóa thông số thử theo loại sản phẩm và cấp điện áp làm việc sẽ đảm bảo phép kiểm tra vừa đủ khắt khe nhưng không gây hư hại.

Không xả điện sau phép đo cách điện hoặc hipot

Sau phép thử điện áp cao, đối tượng đo — đặc biệt là cáp dài, cuộn dây hoặc thiết bị có điện dung lớn — có thể tích điện dư. Nếu tháo dây hoặc chạm vào ngay, người thao tác dễ bị sốc điện hoặc phóng tia điện nhỏ, gây nguy hiểm và làm hỏng đầu đo.

Để khắc phục, luôn sử dụng chức năng xả tự động tích hợp trên máy hoặc nối đất mẫu thử trong vài giây sau khi kết thúc phép đo. Chỉ tháo kết nối khi chắc chắn điện áp dư đã triệt tiêu hoàn toàn và màn hình thiết bị về trạng thái an toàn.

Đo trên thiết bị vẫn còn kết nối hệ thống

Thực hiện đo khi thiết bị chưa được cô lập hoàn toàn khỏi mạch hoặc tải liên quan là sai lầm nguy hiểm. Dòng rò và điện trở đo được có thể bị ảnh hưởng bởi các đường dẫn song song trong hệ thống, dẫn đến kết quả sai lệch hoặc gây điện áp thử lan sang thiết bị khác.

Cách đúng là ngắt nguồn hoàn toàn, tháo kết nối với tải, tụ hoặc mạch liên quan và xác nhận thiết bị ở trạng thái cách ly trước khi đo. Trong môi trường công nghiệp, nên áp dụng quy trình lockout–tagout để đảm bảo không có cấp nguồn ngoài ý muốn trong suốt quá trình kiểm tra.

Bỏ qua ảnh hưởng môi trường đo

Độ ẩm cao, bụi bẩn hoặc bề mặt cách điện ẩm dầu có thể tạo dòng rò bề mặt, làm điện trở cách điện đo được thấp hơn thực tế của vật liệu. Nếu không ghi nhận điều kiện môi trường, dữ liệu đo giữa các lần kiểm tra sẽ khó so sánh và dễ đánh giá sai tình trạng cách điện.

Khắc phục bằng cách vệ sinh và làm khô bề mặt trước khi đo, đồng thời thực hiện phép thử trong điều kiện môi trường ổn định nhất có thể. Nên ghi chú nhiệt độ, độ ẩm tại thời điểm đo để chuẩn hóa so sánh theo thời gian, đặc biệt trong chương trình bảo trì định kỳ.

FAQ – Câu hỏi thường gặp

Thiết bị kiểm tra độ an toàn điện khác gì đồng hồ vạn năng?

Đồng hồ vạn năng chỉ đo điện áp, dòng và điện trở cơ bản, trong khi máy kiểm tra an toàn điện tạo điện áp thử cao và đo dòng rò/cách điện chuyên sâu.

Bao lâu nên kiểm tra cách điện thiết bị điện?

Thông thường 6–12 tháng trong công nghiệp hoặc theo tiêu chuẩn bảo trì của thiết bị.

Có cần kiểm tra an toàn điện cho thiết bị mới không?

Có. Nhiều tiêu chuẩn yêu cầu thử hipot và cách điện trước khi đưa vào sử dụng.

Đo cách điện cao có làm hỏng thiết bị không?

Nếu dùng đúng điện áp thử theo tiêu chuẩn thì không gây hại và là phép thử bắt buộc.
