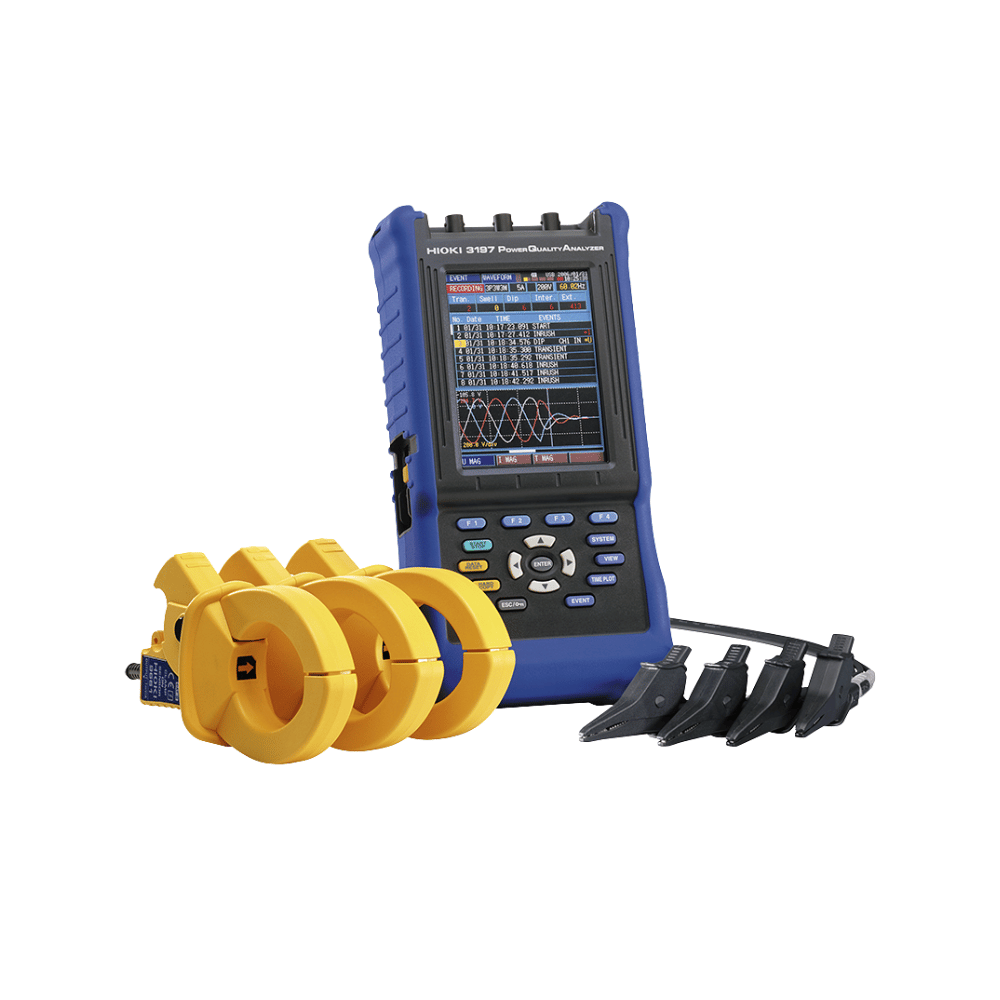

Thiết bị phân tích chất lượng điện Hioki 3197

Giới thiệu về thiết bị phân tích chất lượng điện Hioki 3197

Model Hioki 3197 là thiết bị phân tích chất lượng điện cầm tay (Power Quality Analyzer) cho mạch 3 pha 4 dây, dùng để theo dõi, ghi nhận bất thường nguồn điện, giúp điều tra nguyên nhân nhanh chóng. Máy phát hiện, đo và ghi lại các vấn đề chất lượng điện, hài, demand, dòng khởi động (inrush) và quá điện áp tức thời (transient). Máy đo được trên mạch 1 pha 2 dây, 1 pha 3 dây, 3 pha 3 dây và 3 pha 4 dây.

Dữ liệu đo được ghi vào bộ nhớ trong của máy, dễ dàng chuyển về máy tính qua cổng USB, và phân tích bằng phần mềm ứng dụng trên đĩa CD-R đi kèm. Lưu ý: cần cảm biến dòng tùy chọn để đo dòng điện hoặc công suất. Máy dùng adapter AC 9418-15 hoặc Battery Pack 9459, nhỏ gọn, nặng 1,2 kg (gồm pin).

Tính năng nổi bật

• Đo 4 loại đường dây: 1 pha 2 dây, 1 pha 3 dây, 3 pha 3 dây, 3 pha 4 dây.
• Phát hiện sự kiện chất lượng điện: Điện áp tăng (swell), sụt áp (dip), mất điện áp (interruption), dòng khởi động (inrush current), quá điện áp tức thời (transient overvoltage).
• Chế độ phát hiện sự kiện theo thời gian hoặc thủ công: Phát hiện theo khoảng thời gian cài đặt (Timer) hoặc khi nhấn phím (Manual).
• Phân tích hài đến bậc 50: Kèm tổng độ méo hài điện áp, dòng điện, K Factor.
• Đo demand: Công suất tác dụng hoặc phản kháng.
• Ghi dữ liệu vào bộ nhớ trong: Chuyển về máy tính qua USB.
• Phần mềm ứng dụng kèm theo (CD-R): Phân tích dữ liệu đo trên máy tính.
• Màn hình LCD màu STN 4,7 inch.
• Dùng pin: Dùng liên tục 6 giờ (tự tắt đèn nền sau 5 phút).
• Hộp đựng đi kèm máy.

Đặc điểm nổi bật

• Đường đo: 1 pha 2 dây, 1 pha 3 dây, 3 pha 3 dây, 3 pha 4 dây.
• Dải điện áp: 600,0 V AC.
• Dải dòng điện: 500,0 mA đến 5,000 kA AC (tùy cảm biến sử dụng).
• Dải công suất: 300,0 W đến 9,00 MW (tùy tổ hợp dải dòng điện và đường đo).
• Độ chính xác cơ bản: điện áp ±0,3% rdg. ±0,2% f.s.; dòng điện ±0,3% rdg. ±0,2% f.s. + độ chính xác cảm biến; công suất tác dụng ±0,3% rdg. ±0,2% f.s. + độ chính xác cảm biến (tại hệ số công suất = 1).
• Hài: đến bậc 50.
• Số sự kiện ghi tối đa: 50 dạng sóng sự kiện, 20 đồ thị biến động điện áp, 1 đồ thị dòng khởi động, 1000 lần đếm sự kiện.
• Giao tiếp: USB 2.0.
• Màn hình: LCD màu STN 4,7 inch.
• Kích thước: 128 × 246 × 63 mm (W × H × D), nặng 1,2 kg (gồm pin).
• Tình trạng sản phẩm: Discontinued (đã ngừng sản xuất).
• Độ chính xác đảm bảo: 1 năm.

Thông số kỹ thuật

Ứng dụng sản phẩm

• Theo dõi và ghi nhận bất thường nguồn điện, điều tra nguyên nhân.
• Phát hiện các vấn đề chất lượng điện như sụt áp, tăng áp, mất điện áp, dòng khởi động và quá điện áp tức thời.
• Phân tích hài điện áp, dòng điện đến bậc 50.
• Đo demand công suất tác dụng, công suất phản kháng.
• Đo trên mạch 1 pha đến 3 pha 4 dây tại hiện trường nhờ thiết kế cầm tay.
• Ghi dữ liệu vào bộ nhớ trong và phân tích trên máy tính bằng phần mềm kèm theo.

Phụ kiện sản phẩm

• Dây đo điện áp VOLTAGE CORD L9438-55 × 1 (đen × 4, dài 3 m, kẹp cá sấu × 4).
• Adapter AC 9418-15 × 1.
• Dây nguồn × 1.
• Battery Pack 9459 × 1.
• Nhãn đầu vào (Input terminal labels) × 1.
• Nhãn dây đầu vào (Input cord labels) × 1.
• Dây đeo (Strap) × 1.
• Hướng dẫn sử dụng × 1.
• Measurement guide (hướng dẫn đo) × 1.
• Cáp USB × 1.
• CD-R (phần mềm ứng dụng) × 1.
• Hộp đựng (Carrying case) × 1.

Hướng dẫn sử dụng và lưu ý khi đo Hioki 3197

Máy phân tích chất lượng điện Hioki 3197 có thể kiểm tra hệ thống điện một pha và ba pha, đo điện áp, dòng điện, công suất, hệ số công suất, sóng hài và ghi nhận các hiện tượng bất thường như sụt áp, tăng áp, dòng khởi động hoặc quá áp quá độ. Để dữ liệu có ý nghĩa, người vận hành cần thiết lập đúng sơ đồ đấu dây, chọn cảm biến dòng phù hợp và kiểm tra kết nối trước khi bắt đầu ghi đo.

Quy trình kiểm tra máy phân tích chất lượng điện trước khi đo

Trước khi đấu nối vào hệ thống điện, cần kiểm tra phụ kiện, nguồn cấp và thiết lập thông số theo đúng loại lưới điện. Manual HIOKI hướng dẫn thực hiện các bước cài đặt trên màn hình SYSTEM, kiểm tra sơ đồ đấu dây tại WIRING và xác nhận kết nối trước khi đo.

Bước 1: Kiểm tra thân máy và phụ kiện

• Kiểm tra màn hình LCD, các phím chức năng, đầu vào điện áp và đầu vào cảm biến dòng.
• Kiểm tra dây đo điện áp L9438-55, đầu kẹp và cảm biến dòng có tương thích với phép đo dự kiến hay không.
• Kiểm tra bộ pin 9459 hoặc bộ đổi nguồn AC 9418-15 trước khi vận hành.

Bước 2: Thiết lập thông số hệ thống

Mở màn hình SYSTEM, chọn mục MEASURE để cài đặt các thông số cơ bản:

• Loại sơ đồ đấu dây: một pha 2 dây, một pha 3 dây, ba pha 3 dây hoặc ba pha 4 dây.
• Tần số nguồn điện: AUTO, 50 Hz hoặc 60 Hz.
• Điện áp danh định của lưới điện.
• Model cảm biến dòng và dải đo dòng điện tương ứng.
• Tỷ số PT/CT nếu hệ thống sử dụng biến áp đo lường hoặc biến dòng.

Các thông số phải khớp với hệ thống thực tế. Chọn sai cấu hình dây hoặc cảm biến có thể khiến kết quả điện áp, dòng điện và công suất không chính xác.

Bước 3: Kết nối dây đo điện áp và cảm biến dòng

Dựa vào sơ đồ hiển thị tại mục WIRING, kết nối các dây đo điện áp vào đúng pha và dây trung tính theo cấu hình đã chọn. Sau đó, kết nối cảm biến dòng vào các đầu vào tương ứng và đặt cảm biến theo chiều dòng điện được quy định.

Số cảm biến cần sử dụng phụ thuộc vào hệ thống: phép đo một pha thường cần một cảm biến dòng, trong khi phép đo ba pha cần hai hoặc ba cảm biến tùy cấu hình. Cảm biến dòng là phụ kiện cần thiết để đo dòng điện và các thông số công suất.

Lưu ý an toàn: Việc đấu nối phải do người có chuyên môn thực hiện, theo đúng cấp điện áp, cấp an toàn của phụ kiện và hướng dẫn của nhà sản xuất. Không cắm hoặc tháo dây đo khi chưa bảo đảm điều kiện thao tác an toàn.

Bước 4: Kiểm tra sơ đồ đấu dây

Sau khi kết nối, mở mục WIRING để kiểm tra sơ đồ pha, vector điện áp và dòng điện. Đối chiếu thứ tự pha, chiều dòng và các giá trị hiển thị với hệ thống thực tế. Nếu sơ đồ vector hoặc giá trị đo bất thường, cần kiểm tra lại dây điện áp, vị trí kẹp cảm biến và cấu hình đã chọn trước khi tiếp tục.

Thực hiện đo và ghi dữ liệu điện

Sau khi xác nhận đấu nối chính xác, chuyển sang màn hình VIEW để quan sát kết quả tức thời. Tùy mục đích kiểm tra, bạn có thể xem dạng sóng, vector pha, giá trị điện áp, dòng điện, tần số, công suất tác dụng, công suất phản kháng, hệ số công suất hoặc biểu đồ sóng hài.

Để theo dõi biến động theo thời gian, thực hiện cài đặt tại mục REC&EVENT trước khi ghi dữ liệu:

1. Thiết lập khoảng thời gian ghi, thời điểm bắt đầu và kết thúc nếu cần ghi theo lịch.
2. Chọn các điều kiện phát hiện sự kiện như sụt áp, tăng áp, mất điện, dòng khởi động hoặc quá áp quá độ.
3. Cài đặt ngưỡng phát hiện phù hợp với điện áp danh định và yêu cầu kiểm tra.
4. Nhấn START/STOP để bắt đầu ghi theo phương thức đã thiết lập; theo dõi trạng thái ghi trên màn hình.
5. Khi hoàn tất, dừng ghi và kiểm tra dữ liệu tại các màn hình TIME PLOT hoặc EVENT.

Chu kỳ hiệu chuẩn khuyến nghị

HIOKI công bố độ chính xác của 3197 được bảo đảm trong 1 năm. Đây là cơ sở phù hợp để xây dựng lịch kiểm tra và hiệu chuẩn định kỳ, tuy nhiên không đồng nghĩa manual bắt buộc mọi thiết bị phải hiệu chuẩn đúng mỗi 12 tháng.

• 12 tháng/lần: có thể áp dụng cho thiết bị được sử dụng định kỳ trong công tác bảo trì, kiểm tra hệ thống điện thông thường.
• 6 tháng/lần: cân nhắc khi máy hoạt động thường xuyên, được dùng để nghiệm thu hoặc phục vụ quy trình quản lý chất lượng có yêu cầu kiểm soát chặt.
• Kiểm tra sớm hơn: thực hiện khi thiết bị bị va đập, sửa chữa, có kết quả đo bất thường hoặc xuất hiện sai lệch so với thiết bị tham chiếu.

Lỗi thường gặp và cách khắc phục

Hướng dẫn bảo quản/bảo trì để tăng tuổi thọ thiết bị

Sau khi hoàn thành công việc, dừng ghi dữ liệu, tháo kết nối theo trình tự an toàn và kiểm tra dây đo, cảm biến dòng cùng phụ kiện. Lau sạch bụi bẩn bằng khăn mềm, tránh để thiết bị tiếp xúc với nước, hóa chất ăn mòn hoặc môi trường vượt quá điều kiện vận hành được nhà sản xuất quy định.

Một số lưu ý trong quá trình bảo quản:

• Cuộn dây đo gọn gàng, tránh gập mạnh hoặc kéo căng đầu nối.
• Bảo quản cảm biến dòng trong hộp phù hợp, không làm biến dạng cơ cấu kẹp.
• Sử dụng đúng bộ pin 9459 hoặc adapter 9418-15 theo hướng dẫn.
• Kiểm tra tình trạng cáp USB, đầu nối và phụ kiện trước mỗi đợt đo.
• Lưu giữ kết quả kiểm tra, hồ sơ hiệu chuẩn và thông tin sửa chữa để theo dõi tình trạng thiết bị.

So sánh sản phẩm cùng phân khúc

Mua máy phân tích chất lượng điện Hioki 3197 chính hãng, giá tốt tại Thương Tín

Với hơn 11 năm kinh nghiệm trong lĩnh vực thiết bị đo lường và kiểm tra kỹ thuật, Thương Tín cung cấp nhiều thiết bị từ các thương hiệu như Hioki, FLIR, Testo, Kyoritsu… Trong đó, máy phân tích chất lượng điện năng Hioki 3197 hỗ trợ kiểm tra nhiều cấu hình hệ thống điện, từ điện 1 pha đến điện 3 pha, đáp ứng nhu cầu giám sát và xử lý sự cố điện trong thực tế.

Khi mua các dòng thiết bị tại Thương Tín, khách hàng được hỗ trợ:

• Sản phẩm chính hãng, nguồn gốc xuất xứ rõ ràng.
• Cung cấp chứng từ CO/CQ theo điều kiện hàng hóa.
• Tư vấn lựa chọn cảm biến dòng điện phù hợp với ứng dụng.
• Hỗ trợ kỹ thuật và hướng dẫn sử dụng thiết bị.
• Giá bán cạnh tranh, phù hợp với nhu cầu của doanh nghiệp và kỹ sư điện.

FAQ

Thiết bị phân tích điện Hioki 3197 sử dụng được cho hệ thống điện nào?

Thiết bị kiểm tra chất lượng điện Hioki 3197 hỗ trợ đo hệ thống điện 1 pha 2 dây, 1 pha 3 dây, 3 pha 3 dây và 3 pha 4 dây. Nhờ đó, thiết bị có thể phục vụ công tác kiểm tra tại nhà máy, tòa nhà, hệ thống phân phối điện và các cơ sở sản xuất. Dải đo dòng điện thực tế phụ thuộc vào cảm biến dòng được kết nối.

Máy phân tích chất lượng điện Hioki 3197 có phát hiện được sự cố điện không?

Có. Thiết bị phân tích hệ thống điện Hioki 3197 có khả năng phát hiện các sự kiện như tăng áp, sụt áp, mất điện, dòng khởi động và quá áp thoáng qua từ 50 Vrms trở lên trong dải tần phát hiện 10–100 kHz. Thiết bị có thể ghi lại dạng sóng và đồ thị biến động của một số sự kiện, hỗ trợ kỹ thuật viên xác định nguyên nhân bất thường trong quá trình vận hành hệ thống điện.

Máy phân tích chất lượng điện Hioki 3197 có phân tích được sóng hài không?

Có. Thiết bị phân tích sóng hài Hioki 3197 hỗ trợ phân tích đến bậc hài thứ 50, đồng thời đo tỷ lệ méo hài tổng của điện áp và dòng điện. Các dữ liệu này giúp đánh giá mức độ biến dạng dạng sóng điện, từ đó hỗ trợ kiểm tra những vấn đề có thể ảnh hưởng đến thiết bị điện và hiệu suất vận hành của hệ thống.
