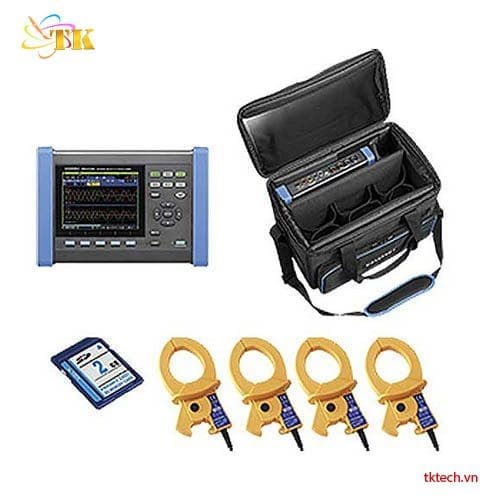

Máy đo chất lượng điện Hioki PQ3100

Giới thiệu về máy đo chất lượng điện Hioki PQ3100

Dòng máy Hioki PQ3100 là máy phân tích chất lượng điện (Power Quality Analyzer) cho mạch 3 pha 4 dây, tuân thủ tiêu chuẩn IEC61000-4-30 Class S, có hướng dẫn thao tác trên màn hình giúp thiết lập và đo dễ dàng. Máy đo đồng thời điện áp, dòng điện, công suất, hài và flicker trên cùng một trục thời gian, nên bắt được mọi bất thường nguồn điện như mất điện tức thời, sụt áp, dao động tần số trong khi vẫn ghi xu hướng (trend) của nguồn điện. Máy dùng để theo dõi, ghi nhận bất thường nguồn điện, điều tra nguyên nhân và đánh giá các vấn đề như sụt áp, flicker, hài.

Máy đo trên mạch 1 pha 2 dây, 1 pha 3 dây, 3 pha 3 dây hoặc 3 pha 4 dây, cộng thêm 1 kênh đầu vào phụ CH4 cho điện áp/dòng điện, tất cả các kênh đều đo được AC/DC. Khi có bất thường, máy ghi dạng sóng trong 1 giây trước và 10 giây sau sự kiện. Máy kèm phần mềm PQ ONE để phân tích dữ liệu và lập báo cáo chất lượng điện, dùng với GENNECT One SF4000 để giám sát từ xa. Lưu ý: cần cảm biến dòng tùy chọn để đo dòng điện và công suất, có thể chọn các bộ kit PQ3100-91, -92, -94.

Tính năng nổi bật

• Ghi đồng thời điện áp, dòng điện, công suất, hài và flicker: Trên một trục thời gian.
• Đo dòng điện đến 6000 A AC: Với cảm biến phù hợp.
• Bắt mọi bất thường nguồn điện: Mất điện tức thời, sụt áp, dao động tần số, đồng thời ghi dữ liệu trend.
• Quick Set: Hướng dẫn thao tác trên màn hình; phát hiện lỗi đấu nối như ngược chiều cảm biến kẹp hoặc sai thứ tự pha và gợi ý cách sửa.
• Phần mềm PQ ONE kèm theo: Phân tích dữ liệu chi tiết, lập báo cáo chất lượng điện định kỳ.
• Ghi dạng sóng khi có sự kiện: 1 giây trước và 10 giây sau.
• Đo dòng DC chính xác trong thời gian dài: Khi dùng cảm biến dòng AC/DC auto-zero.
• Cấp nguồn trực tiếp cho cảm biến dòng.
• Truyền giá trị đo tới bộ ghi dữ liệu Hioki: Qua adapter Bluetooth (thiết bị tương thích LR8410 Link), từ phiên bản 2.0 trở lên.
• Giám sát từ xa: Phần mềm GENNECT One SF4000 thu dữ liệu thời gian thực, tự động chuyển file sự kiện về máy tính và điều khiển từ xa để đổi điều kiện sự kiện.
• Giao tiếp đa dạng: SD/SDHC, RS-232C, LAN (HTTP server/FTP/gửi e-mail), USB 2.0.
• Màn hình TFT màu 6,5 inch.

Đặc điểm nổi bật

• Đường đo: 1 pha 2 dây, 1 pha 3 dây, 3 pha 3 dây, 3 pha 4 dây, cộng thêm kênh phụ CH4; tất cả kênh đo AC/DC.
• Đo điện áp: 1000,0 V rms hoặc DC; đo quá điện áp tức thời: 2,200 kV peak (lấy mẫu 200 kHz).
• Dải dòng điện: 50,000 mA AC đến 5,0000 kA AC, 10,000 A DC đến 2,0000 kA DC (tùy cảm biến sử dụng).
• Dải công suất: 50,000 W đến 6,0000 MW (tự động xác định theo dải dòng điện).
• Độ chính xác cơ bản: điện áp ±0,2% điện áp danh định; dòng điện ±0,1% rdg. ±0,1% f.s. + độ chính xác cảm biến; công suất tác dụng DC ±0,5% rdg. ±0,5% f.s., AC ±0,2% rdg. ±0,1% f.s. + độ chính xác cảm biến.
• Hài: bậc 0 đến 50; hài trung gian bậc 0,5 đến 49,5.
• Thời gian ghi: tối đa 1 năm; số sự kiện ghi tối đa: 9999 × 365 ngày.
• Màn hình: TFT màu 6,5 inch (640 × 480 điểm).
• Kích thước: 300 × 211 × 68 mm (W × H × D), nặng 2,5 kg (gồm pin).
• Tình trạng sản phẩm: Discontinued (đã ngừng sản xuất).
• Độ chính xác đảm bảo: 1 năm.

Thông số kỹ thuật

Ứng dụng sản phẩm

• Theo dõi, ghi nhận bất thường nguồn điện và điều tra nguyên nhân.
• Đo TDD theo tiêu chuẩn IEEE519.
• Kiểm tra khả năng Fault Ride-Through (FRT) của thiết bị và hệ thống điện mặt trời (PV).
• Kiểm tra mức độ tác động của sụt áp lên UPS trong nhà máy.
• Đo các lần sụt áp tức thời lặp lại theo chu kỳ.
• Đo dạng sóng quá điện áp tức thời.
• Xác nhận lượng điện tiết kiệm được từ hệ thống điện mặt trời (PV).
• Đo điện áp tức thời ở đèn huỳnh quang khi bật sáng.
• Đo sụt áp do sét gây ra trong mạch điện hạ áp.
• Đo sụt áp do trở kháng dây dẫn.
• Đánh giá sụt áp, flicker, hài và các vấn đề nguồn điện khác.

Phụ kiện sản phẩm

• Hướng dẫn sử dụng × 1.
• Measurement guide (hướng dẫn đo) × 1.
• Dây đo điện áp VOLTAGE CORD L1000-05 × 1 bộ (đỏ, vàng, xanh, xám, đen; kẹp cá sấu × 5; ống xoắn × 5; dài 3 m).
• Color clip (phân biệt màu cảm biến kẹp) × 1 bộ.
• Ống xoắn (Spiral tube) × 5.
• Adapter AC Z1002 × 1.
• Dây đeo (Strap) × 1.
• Cáp USB (dài 1 m, 3,28 ft) × 1.
• Battery Pack Z1003 × 1.

Hướng dẫn sử dụng Hioki PQ3100 cho người mới bắt đầu

Máy phân tích chất lượng điện năng HIOKI PQ3100 được sử dụng để theo dõi điện áp, dòng điện, công suất, sóng hài và các hiện tượng bất thường trên hệ thống điện. Để kết quả phản ánh đúng tình trạng lưới điện, người vận hành cần chọn đúng sơ đồ đấu dây, cảm biến dòng và thông số ghi đo trước khi bắt đầu.

Quy trình kiểm tra máy đo chất lượng điện năng

1. Kiểm tra thiết bị và phụ kiện trước khi đo

Trước khi kết nối với hệ thống điện, cần kiểm tra thân máy PQ3100, dây đo điện áp L1000-05, đầu kẹp cá sấu, cảm biến dòng và các đầu nối. Không sử dụng dây đo bị nứt, hở cách điện, đầu nối lỏng hoặc cảm biến có dấu hiệu hư hỏng.

Đồng thời, kiểm tra các phụ kiện cần thiết cho phép đo, bao gồm:

• Bộ pin Z1003 hoặc bộ đổi nguồn AC Z1002.
• Thẻ nhớ SD/SDHC để lưu dữ liệu.
• Cảm biến dòng phù hợp với dòng điện dự kiến và loại phép đo AC/DC.
• Dây đo điện áp, kẹp đo và phụ kiện đánh dấu từng kênh.

Lưu ý: PQ3100 không tự xác định được mọi loại cảm biến dòng đang kết nối. Cần khai báo đúng model cảm biến và dải đo tương ứng để tránh sai lệch kết quả.

2. Cài đặt thông số ban đầu

Khởi động máy, kiểm tra ngày giờ và tần số hệ thống điện. Nếu là lần đầu sử dụng hoặc vừa thay đổi cấu hình, cần xác nhận các thông số này trước khi ghi dữ liệu.

Với phép đo chất lượng điện năng, hãy xác định rõ mục tiêu kiểm tra: theo dõi điện áp, dòng tải, công suất, sóng hài, sụt áp, tăng áp hay dòng khởi động. Mục tiêu đo sẽ quyết định cách cài đặt sự kiện, chu kỳ ghi và thời gian theo dõi.

3. Đấu nối dây điện áp và cảm biến dòng

Thực hiện theo trình tự trong manual HIOKI PQ3100:

1. Chọn sơ đồ đấu dây phù hợp với hệ thống cần đo.
2. Kết nối dây đo điện áp vào đúng cổng trên thiết bị.
3. Kết nối cảm biến dòng, chọn đúng model và thiết lập dải dòng tương ứng.
4. Thực hiện hiệu chỉnh điểm zero cho cảm biến theo hướng dẫn.
5. Kết nối các dây đo điện áp và cảm biến dòng vào vị trí đo theo sơ đồ đã chọn.
6. Kiểm tra lại thứ tự pha, chiều cảm biến dòng và sự tương ứng giữa từng kênh điện áp với kênh dòng.

Việc đấu dây sai thứ tự pha hoặc lắp cảm biến dòng ngược chiều có thể khiến kết quả công suất, hệ số công suất và các đại lượng liên quan không chính xác. Không thay đổi đấu nối khi chưa bảo đảm các điều kiện an toàn điện.

4. Sử dụng Quick Set để thiết lập phép đo

Với người mới vận hành, Quick Set là cách thuận tiện để thiết lập cấu hình đo cơ bản. Theo Measurement Guide, có thể thực hiện như sau:

1. Nhấn nút nguồn để bật PQ3100.
2. Nhấn phím Quick Set để mở trình thiết lập.
3. Chọn kiểu đấu dây, điện áp danh định và tần số hệ thống.
4. Chọn cảm biến dòng, dải dòng và các thông số ghi đo cần thiết.
5. Thiết lập điều kiện bắt đầu, kết thúc ghi dữ liệu và các sự kiện cần phát hiện.
6. Kiểm tra lại cấu hình trước khi hoàn tất thiết lập.

Các mục cài đặt cụ thể phụ thuộc vào mục tiêu đo và phiên bản firmware. Nếu cần cấu hình nâng cao, nên tham khảo trực tiếp phần Quick Set và SET UP trong manual chính thức.

5. Kiểm tra sơ đồ đấu dây trước khi ghi dữ liệu

Sau khi đấu nối, mở màn hình WIRING để kiểm tra trạng thái kết nối. Đối chiếu sơ đồ pha, điện áp, dòng điện và chiều công suất với hệ thống thực tế.

Nếu giá trị hiển thị bất thường, cần kiểm tra lại các kết nối, thứ tự pha, loại cảm biến và dải dòng đã khai báo. Chỉ bắt đầu ghi dữ liệu khi sơ đồ đấu dây và các thông số hiển thị phù hợp với hệ thống cần khảo sát.

6. Bắt đầu đo và lưu kết quả

Khi hoàn tất cấu hình, bắt đầu ghi theo chế độ đã chọn. Trong quá trình vận hành, có thể theo dõi các thông số trên những màn hình phù hợp:

• MONITOR: Theo dõi các giá trị đo hiện tại.
• TREND: Xem sự thay đổi của thông số theo thời gian.
• EVENT: Kiểm tra các sự kiện bất thường được phát hiện và ghi nhận.
• FILE: Quản lý dữ liệu đã lưu trên thiết bị.

Chu kỳ hiệu chuẩn khuyến nghị

Manual thiết bị đo chất lượng điện HIOKI PQ3100 cung cấp thông số độ chính xác và hướng dẫn vận hành, nhưng không nên hiểu rằng nhà sản xuất đã quy định một chu kỳ hiệu chuẩn bắt buộc áp dụng cho mọi trường hợp. Lịch hiệu chuẩn cần được xác định theo yêu cầu quản lý thiết bị đo, mức độ sử dụng và độ quan trọng của phép đo.

Có thể tham khảo lịch sau để xây dựng kế hoạch bảo trì nội bộ:

Lỗi thường gặp và cách khắc phục

Hướng dẫn bảo quản/bảo trì để tăng tuổi thọ thiết bị

Để máy phân tích chất lượng điện năng HIOKI PQ3100 duy trì hoạt động ổn định, nên thực hiện các công việc bảo quản sau:

• Bảo quản thân máy: Đặt thiết bị ở nơi khô ráo, thông thoáng, tránh bụi dẫn điện, hơi hóa chất ăn mòn, độ ẩm cao và nhiệt độ vượt giới hạn cho phép.
• Kiểm tra dây đo: Sau mỗi lần sử dụng, kiểm tra lớp cách điện, đầu nối và kẹp đo. Thay phụ kiện hư hỏng trước khi thực hiện phép đo tiếp theo.
• Bảo quản cảm biến dòng: Tránh làm gãy, xoắn hoặc kéo căng dây cảm biến. Không sử dụng cảm biến vượt quá dòng điện và điều kiện làm việc được quy định.
• Quản lý pin: Nếu không sử dụng trong thời gian dài, bảo quản pin theo hướng dẫn của nhà sản xuất và kiểm tra tình trạng pin định kỳ.
• Sao lưu dữ liệu: Chuyển dữ liệu từ thẻ SD/SDHC sang máy tính sau mỗi đợt khảo sát quan trọng. Không tháo thẻ khi thiết bị đang truy cập hoặc ghi dữ liệu.

So sánh sản phẩm cùng phân khúc

Vì sao nên chọn mua thiết bị phân tích hệ thống điện Hioki PQ3100 tại Thương Tín?

Không chỉ cung cấp thiết bị, Thương Tín còn hỗ trợ khách hàng lựa chọn giải pháp đo lường phù hợp với yêu cầu kỹ thuật thực tế. Thiết bị phân tích chất lượng điện Hioki PQ3100 có khả năng ghi nhận các hiện tượng như quá áp thoáng qua, sụt áp, tăng áp, mất điện, dòng khởi động và sóng hài đến bậc 50, giúp kỹ thuật viên đánh giá tình trạng vận hành của hệ thống điện.

Những lý do khách hàng có thể cân nhắc Thương Tín:

• Hơn 11 năm kinh nghiệm trong lĩnh vực thiết bị đo lường.
• Tư vấn thiết bị theo yêu cầu kiểm tra và giám sát điện.
• Hỗ trợ lựa chọn cảm biến dòng và phụ kiện phù hợp.
• Hướng dẫn sử dụng các chức năng đo, ghi dữ liệu và phân tích thông số.
• Đồng hành kỹ thuật sau bán hàng.

FAQ

Máy phân tích chất lượng điện năng Hioki PQ3100 đo được những thông số nào?

Máy phân tích chất lượng điện năng Hioki PQ3100 đo được điện áp, dòng điện, công suất tác dụng, công suất biểu kiến, công suất phản kháng, điện năng, hệ số công suất, tần số và độ mất cân bằng điện áp, dòng điện. Thiết bị còn hỗ trợ phân tích sóng hài đến bậc 50, độ méo hài tổng THD, hiện tượng quá áp thoáng qua, tăng áp, sụt áp, mất điện, dòng khởi động và hiện tượng nhấp nháy điện áp, phục vụ kiểm tra và đánh giá chất lượng nguồn điện.

Máy đo chất lượng điện Hioki PQ3100 sử dụng cho hệ thống điện nào?

Thiết bị phân tích điện năng Hioki PQ3100 hỗ trợ hệ thống điện 1 pha 2 dây, 1 pha 3 dây, 3 pha 3 dây và 3 pha 4 dây, đồng thời có thêm kênh đầu vào CH4 để đo điện áp hoặc dòng điện. Các kênh hỗ trợ đo AC/DC, phù hợp với nhiều nhu cầu khảo sát, kiểm tra và giám sát hệ thống điện. Dải dòng điện thực tế phụ thuộc vào loại cảm biến dòng được kết nối.

Máy phân tích sóng hài Hioki PQ3100 phân tích được đến bậc bao nhiêu?

Máy phân tích sóng hài Hioki PQ3100 hỗ trợ đo mức hài, góc pha hài và công suất hài từ bậc 0 đến bậc 50; góc pha giữa điện áp và dòng điện được phân tích từ bậc 1 đến bậc 50. Thiết bị cũng đo sóng hài trung gian từ bậc 0,5 đến 49,5 và tính tổng độ méo hài của điện áp, dòng điện, giúp kỹ thuật viên nhận diện các thành phần gây ảnh hưởng đến chất lượng điện năng.
