Máy đo chất lượng điện Hioki PQ3100-94

Giới thiệu về máy đo chất lượng điện Hioki PQ3100-94

Model Hioki PQ3100 là máy phân tích chất lượng điện (Power Quality Analyzer) dùng để bảo trì, quản lý nguồn điện, khắc phục sự cố và phân tích bằng một thiết bị duy nhất. Máy ghi đồng thời điện áp, dòng điện, công suất, hài và flicker trên cùng một trục thời gian, và đo toàn bộ thông số cùng lúc.

Thiết bị đo chất lượng điện PQ3100-94 là bộ kit gồm máy chính PQ3100, 4 cảm biến dòng mềm AC CT7045 (6000 A AC, φ180 mm), hộp đựng C1009 và thẻ nhớ SD 2 GB Z4001. Cảm biến dòng mềm (flexible current sensor) tiện dụng khi đo trong không gian chật hẹp và khi đo mạch điện 2 hoặc 3 dây. Máy có hướng dẫn QUICK SET trên màn hình từ khâu đấu nối, cài đặt đến bắt đầu ghi, cấp nguồn trực tiếp cho cảm biến kết nối, và dùng phần mềm PQ ONE (đĩa CD kèm theo, bản mới nhất tải miễn phí từ website Hioki) để phân tích dữ liệu, lập báo cáo trên máy tính.

Tính năng nổi bật

• Ghi đồng thời điện áp, dòng điện, công suất, hài và flicker: Trên một trục thời gian.
• Đo toàn bộ thông số cùng lúc: Chuyển màn hình để xem Waveforms, Harmonics, RMS values, Vectors, EVENT.
• Cảm biến dòng mềm CT7045 kèm bộ kit: Dùng được ở không gian chật hẹp, đo mạch 2 hoặc 3 dây, đo dòng đến 6000 A AC.
• QUICK SET: Hướng dẫn trên màn hình theo 5 bước: chọn kiểu đấu dây, đấu nối, tự động kiểm tra đấu nối (wiring check), cài thông số và chu kỳ ghi, bắt đầu ghi; cảnh báo khi cảm biến kẹp bị lắp ngược.
• Easy Setup: Chọn nhanh thông số ghi (bất thường thiết bị, đo dòng khởi động, chỉ ghi trend, đo theo tiêu chuẩn EN50160).
• Ghi dạng sóng trước và sau sự kiện: 1 giây trước và 10 giây sau; dạng sóng sự kiện tiêu chuẩn 200 ms.
• Ghi biến động giá trị 1/2 RMS: 0,5 giây trước và 29,5 giây sau khi sự kiện xảy ra (30 giây) khi có sụt áp, tăng áp, dòng khởi động; kiểm tra sụt áp do dòng khởi động khi khởi động động cơ.
• Cấp nguồn trực tiếp cho cảm biến kết nối: Không cần adapter AC riêng cho cảm biến AC/DC hoặc cảm biến mềm.
• An toàn: CAT III 1000 V và CAT IV 600 V.
• Độ chính xác cao: Giá trị RMS điện áp ±0,2% điện áp danh định; swell, dip, interruption ±0,3% điện áp danh định.
• Điều khiển từ xa qua Ethernet: Cài đặt, theo dõi nội dung từ xa.
• Pin dùng đến 8 giờ: Tiếp tục đo khi mất điện lưới hoặc di chuyển đến hiện trường.
• Ghi dài hạn lên thẻ SD: Thẻ 2 GB hoặc 8 GB.
• Hỗ trợ nhiều ngôn ngữ hiển thị: Nhật, Anh, Trung (phồn thể/giản thể), Hàn, Đức, Pháp, Ý, Tây Ban Nha, Thổ Nhĩ Kỳ.

Đặc điểm nổi bật

• Đường đo: 1P2W, 1P3W, 1P3W1U, 3P3W2M, 3P3W3M, 3P4W, cộng thêm kênh phụ CH4.
• Đầu vào: điện áp 4 kênh, dòng điện 4 kênh.
• Điện áp vào tối đa: 1000 V AC/DC, 2200 Vpeak.
• Quá điện áp tức thời: ±2,200 kVpeak, lấy mẫu 200 kHz, băng thông đo 5 kHz đến 40 kHz (-3 dB).
• Dải dòng điện (với CT7045): 5000 A / 500 A / 50 A.
• Dải công suất: tự động xác định theo dải dòng điện đang dùng.
• Độ chính xác điện áp RMS (200 ms): ±0,2% điện áp danh định (đầu vào 10 V đến 660 V).
• Hài: bậc 0 (DC) đến 50; hài trung gian bậc 0,5 đến 49,5.
• Thời gian ghi tối đa: 1 năm; số sự kiện ghi tối đa: 9999.
• Màn hình: TFT màu 6,5 inch.
• Kích thước: 300 × 211 × 68 mm (W × H × D, không gồm phần nhô ra), nặng 2,5 kg (gồm pin).
• Bảo hành sản phẩm: 3 năm; độ chính xác đảm bảo: 1 năm.
• Tình trạng sản phẩm: Discontinued (đã ngừng sản xuất).

Thông số kỹ thuật

Thông số cảm biến dòng mềm AC CT7045 kèm bộ kit (4 cái):

Ứng dụng sản phẩm

• Bảo trì, quản lý nguồn điện, khắc phục sự cố và phân tích chất lượng điện.
• Ghi chất lượng điện của lưới điện (điện áp, dòng điện, công suất, hài, flicker).
• Phân tích sự cố nguồn điện của thiết bị bị lỗi hoặc dừng đột ngột (mất điện tức thời, sụt áp, dao động tần số).
• Đo dòng lớn đến 6000 A AC, đo ở không gian chật hẹp và mạch điện 2 hoặc 3 dây nhờ cảm biến dòng mềm.
• Kiểm tra sụt áp do dòng khởi động khi khởi động động cơ.
• Kiểm tra khả năng trở lại hoạt động bình thường của bộ biến đổi điện mặt trời (solar power conditioner) sau sự cố.
• Đo theo tiêu chuẩn EN50160 (chu kỳ ghi 10 phút).
• Phân tích dữ liệu, thống kê sự kiện theo ngày và giờ, lập báo cáo bằng phần mềm PQ ONE.

Phụ kiện sản phẩm

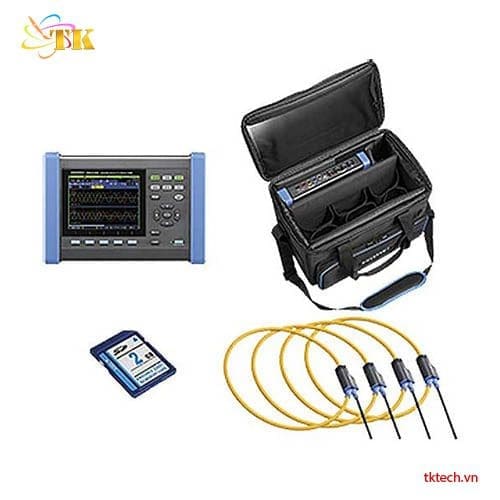

Kèm theo bộ kit PQ3100-94:

• Máy chính POWER QUALITY ANALYZER PQ3100 × 1.
• Cảm biến dòng mềm AC FLEXIBLE CURRENT SENSOR CT7045 × 4.
• Hộp đựng CARRYING CASE C1009 × 1.
• Thẻ nhớ SD MEMORY CARD 2 GB Z4001 × 1.

Phụ kiện đi kèm máy chính PQ3100:

• Hướng dẫn sử dụng × 1.
• Measurement guide (hướng dẫn đo) × 1.
• Dây đo điện áp VOLTAGE CORD L1000-05 (5 dây: đen, đỏ, vàng, xanh lá, xám; dài 3 m).
• Ống xoắn (Spiral tube).
• Adapter AC Z1002.
• Dây đeo (Strap).
• Cáp USB.
• Battery Pack Z1003.
• Phần mềm PQ ONE (đĩa CD).

Hướng dẫn sử dụng và lưu ý khi đo Hioki PQ3100-94

Hioki PQ3100-94 là bộ thiết bị phân tích chất lượng điện, hỗ trợ kiểm tra các thông số như điện áp, dòng điện, công suất, hệ số công suất, sóng hài và những biến động bất thường trong hệ thống điện. Để kết quả phân tích đáng tin cậy, người vận hành cần lựa chọn đúng sơ đồ đấu dây, cảm biến dòng và dải đo tương ứng với hệ thống 1 pha hoặc 3 pha.

Thiết bị có chức năng QUICK SET hỗ trợ thiết lập phép đo theo từng bước, đồng thời kiểm tra sơ đồ đấu nối trước khi bắt đầu ghi dữ liệu. Tuy nhiên, đây là thiết bị đo điện áp và dòng điện trong hệ thống đang vận hành, do đó việc đấu nối phải được thực hiện bởi người có chuyên môn điện và tuân thủ các yêu cầu an toàn tại nơi làm việc.

Quy trình kiểm tra máy phân tích chất lượng điện trước khi sử dụng

Trước khi tiến hành đo, cần kiểm tra phụ kiện, nguồn cấp, thẻ nhớ và tình trạng các đầu nối. Việc chuẩn bị đầy đủ giúp hạn chế lỗi kết nối và tránh mất dữ liệu trong quá trình giám sát điện năng.

Bước 1: Kiểm tra thân máy và phụ kiện

Kiểm tra vỏ máy PQ3100, màn hình LCD, các cổng kết nối điện áp và đầu nối cảm biến dòng PL14. Đảm bảo dây đo điện áp, đầu kẹp cá sấu, cảm biến dòng và phụ kiện không bị nứt vỡ, hở dây hoặc biến dạng.

Với bộ PQ3100-94, cần kiểm tra đủ 4 cảm biến dòng đi kèm và xác nhận model cảm biến tương thích với thiết bị.

Bước 2: Kiểm tra nguồn cấp và pin

PQ3100 sử dụng adapter AC Z1002 hoặc bộ pin sạc Ni-MH Z1003. Nếu cần đo tại hiện trường hoặc khu vực có nguy cơ mất điện, nên kiểm tra dung lượng pin trước khi bắt đầu.

Bộ pin Z1003 cho thời gian hoạt động liên tục khoảng 8 giờ và cần tối đa 5 giờ 30 phút để sạc đầy. Khi sử dụng nguồn adapter, cần kiểm tra dây cấp điện và đầu cắm trước khi kết nối.

Bước 3: Kiểm tra thẻ nhớ SD

Lắp thẻ nhớ SD tương thích vào khe cắm của máy. Kiểm tra dung lượng còn trống và khả năng nhận diện thẻ trên màn hình.

Thẻ nhớ là nơi lưu trữ dữ liệu đo, sự kiện và các thông tin phục vụ phân tích sau này. Không nên tháo thẻ khi thiết bị đang ghi dữ liệu.

Bước 4: Khởi động và kiểm tra thiết bị

Bật công tắc POWER, chờ máy hoàn thành quá trình tự kiểm tra. Sau đó kiểm tra ngày giờ, tần số nguồn và các thông tin hiển thị.

Trước khi đo chính thức, cần để máy khởi động và làm nóng ít nhất 30 phút theo điều kiện đảm bảo độ chính xác của nhà sản xuất.

Quy trình đo và ghi nhận chất lượng điện bằng Hioki PQ3100-94

Để tránh nhầm lẫn khi kết nối hệ thống điện, nên sử dụng chức năng QUICK SET thay vì tự thiết lập toàn bộ thông số ngay từ đầu. Chức năng này hướng dẫn người dùng lần lượt qua các bước cài đặt cơ bản, kết nối cảm biến và kiểm tra dây đo.

Bước 1: Thiết lập thông số đo bằng QUICK SET

Nhấn phím QUICK SET trên máy để mở trình hướng dẫn. Lần lượt thiết lập:

• Basic Settings: Cài đặt thông số cơ bản.
• Device Connections: Chọn cảm biến dòng đang sử dụng.
• Voltage Wiring: Chọn phương pháp đấu dây điện áp.
• Current Wiring: Thiết lập kết nối cảm biến dòng.
• Wiring Check: Kiểm tra sơ đồ đấu nối.
• Event Settings: Cài đặt điều kiện phát hiện sự kiện.
• Recording Settings: Thiết lập chu kỳ và phương thức ghi dữ liệu.
• Recording Start: Bắt đầu phép đo.

Ở phần Wiring, cần chọn đúng cấu hình hệ thống như 1P2W, 1P3W, 3P3W2M, 3P3W3M hoặc 3P4W. Nếu cần đo thêm thông số trên kênh phụ CH4, phải thiết lập trạng thái ON phù hợp với mục đích kiểm tra.

Bước 2: Kết nối dây đo điện áp

Kết nối dây điện áp vào các terminal tương ứng trên thiết bị, sau đó đấu vào hệ thống cần phân tích theo đúng sơ đồ đã chọn.

Cần xác định chính xác dây pha, dây trung tính và thứ tự các pha. Không tự ý thay đổi sơ đồ đấu nối khi thiết bị đang kết nối với hệ thống điện.

Bước 3: Kết nối cảm biến dòng

Cắm đầu nối cảm biến vào cổng PL14 tương ứng trên máy. Sau đó lắp cảm biến quanh dây dẫn cần đo theo đúng hướng mũi tên chỉ chiều dòng điện trên cảm biến.

Với phép đo 3 pha, cần bảo đảm cảm biến dòng được ghép đúng với kênh điện áp tương ứng. Việc đảo chiều cảm biến hoặc ghép sai pha có thể làm kết quả công suất và hệ số công suất không chính xác.

Bước 4: Kiểm tra sơ đồ đấu nối

Sau khi hoàn tất kết nối, sử dụng chức năng Wiring Check để kiểm tra. Máy sẽ đánh giá tình trạng đấu dây và đưa ra thông báo nếu phát hiện lỗi.

Nếu kết quả FAIL, cần đọc thông báo hướng dẫn trên màn hình, kiểm tra lại thứ tự pha, chiều cảm biến dòng và vị trí kết nối. Chỉ bắt đầu ghi dữ liệu khi sơ đồ đấu nối đã được xác nhận phù hợp.

Bước 5: Cài đặt điều kiện ghi dữ liệu

Trong Recording Settings, lựa chọn chu kỳ ghi phù hợp với thời gian giám sát. PQ3100 hỗ trợ nhiều khoảng ghi từ 200 ms đến 2 giờ, tùy mục đích phân tích.

Ngoài ra, có thể thiết lập:

• Thông số cần ghi, bao gồm dữ liệu sóng hài nếu cần.
• Giá trị lớn nhất, nhỏ nhất và trung bình.
• Điều kiện bắt đầu ghi: thủ công, theo thời gian hoặc lặp lại.
• Điều kiện dừng ghi: thủ công, theo thời gian hoặc theo bộ định thời.
• Tên thư mục và tệp dữ liệu lưu trữ.

Nếu cần phân tích hiện tượng sụt áp, tăng áp, mất điện hoặc dòng khởi động, cần thiết lập ngưỡng phát hiện sự kiện tương ứng trước khi đo.

Bước 6: Bắt đầu đo và theo dõi kết quả

Sau khi hoàn thành thiết lập, bắt đầu ghi dữ liệu. Màn hình màu 6,5 inch hiển thị các thông số đo theo thời gian thực.

Tùy mục đích sử dụng, có thể theo dõi điện áp RMS, dòng điện RMS, công suất tác dụng, công suất phản kháng, hệ số công suất, tần số và tổng độ méo hài THD.

Khi phát hiện sự kiện bất thường, thiết bị có thể lưu dữ liệu dạng sóng và thông tin trước/sau thời điểm sự kiện theo cấu hình đã thiết lập.

Bước 7: Kết thúc phép đo và xuất dữ liệu

Sau khi hoàn thành thời gian giám sát, dừng ghi theo phương thức đã cài đặt. Kiểm tra trạng thái lưu dữ liệu trước khi tắt máy hoặc tháo thẻ SD.

Có thể sử dụng phần mềm PQ ONE để xem lại dữ liệu, phân tích các sự kiện chất lượng điện và lập báo cáo phục vụ công tác kiểm tra hệ thống điện.

Chu kỳ hiệu chuẩn khuyến nghị

Tùy theo tần suất sử dụng và yêu cầu kiểm soát chất lượng điện, có thể tham khảo lịch sau:

• 12 tháng/lần: Phù hợp với thiết bị sử dụng định kỳ trong công tác kiểm tra hệ thống điện, bảo trì và giám sát năng lượng.
• 6 tháng/lần: Nên cân nhắc khi máy được sử dụng thường xuyên, làm việc trong môi trường có điều kiện nhiệt độ thay đổi hoặc phục vụ các phép đo quan trọng.
• Kiểm tra ngoài lịch: Thực hiện khi máy bị va đập, kết quả đo có dấu hiệu sai lệch, cảm biến dòng bị hư hỏng hoặc thiết bị vừa trải qua quá trình sửa chữa.

Lỗi thường gặp và cách khắc phục

Trong quá trình sử dụng máy phân tích điện năng PQ3100-94, một số vấn đề có thể xuất hiện do kết nối sai, cài đặt chưa phù hợp hoặc phụ kiện không tương thích. Bảng dưới đây tổng hợp những tình huống thường gặp và hướng xử lý tương ứng.

Hướng dẫn bảo quản/bảo trì để tăng tuổi thọ thiết bị

Thiết bị Hioki PQ3100-94 là thiết bị phân tích điện có nhiều đầu nối và phụ kiện đo chuyên dụng. Việc bảo quản đúng cách giúp duy trì độ ổn định của phép đo, hạn chế hư hỏng cảm biến và kéo dài thời gian sử dụng.

• Vệ sinh thân máy: Sử dụng khăn mềm để lau màn hình, vỏ máy và khu vực đầu nối. Không dùng dung môi mạnh hoặc hóa chất có khả năng làm hỏng bề mặt thiết bị.
• Bảo quản dây đo điện áp: Cuộn dây nhẹ nhàng, tránh gập mạnh, kéo căng hoặc đặt vật nặng lên dây. Kiểm tra lớp cách điện trước mỗi lần sử dụng.
• Bảo quản cảm biến dòng: Không xoắn, bẻ cong hoặc kéo giật dây cảm biến. Giữ phần đầu nối PL14 sạch và khô, tránh va đập vào bộ phận kẹp hoặc vòng cảm biến.
• Quản lý thẻ nhớ SD: Sao lưu dữ liệu sau mỗi đợt đo quan trọng. Không tháo thẻ khi thiết bị đang ghi hoặc truy xuất dữ liệu.
• Chăm sóc bộ pin: Sạc pin Z1003 theo hướng dẫn, tránh để pin trong tình trạng cạn kiệt quá lâu. Nếu không sử dụng máy trong thời gian dài, nên kiểm tra pin định kỳ.
• Điều kiện bảo quản: Đặt thiết bị tại nơi khô ráo, tránh ánh nắng trực tiếp, bụi bẩn, hơi hóa chất và những vị trí có nguy cơ ngưng tụ hơi nước.

So sánh sản phẩm cùng phân khúc

Nên mua máy phân tích chất lượng điện Hioki PQ3100-94 ở đâu uy tín?

Nếu bạn đang tìm kiếm thiết bị phân tích hệ thống điện Hioki PQ3100-94 chính hãng, việc lựa chọn đơn vị phân phối uy tín là yếu tố quan trọng để đảm bảo nguồn gốc xuất xứ, độ tin cậy của kết quả đo và dịch vụ hỗ trợ kỹ thuật lâu dài.

Tại Thương Tín, thiết bị phân tích chất lượng điện năng Hioki PQ3100-94 phù hợp với kỹ sư điện, đơn vị bảo trì và doanh nghiệp cần theo dõi thông số điện, phát hiện biến động điện áp, dòng khởi động, sóng hài và các vấn đề ảnh hưởng đến hoạt động của hệ thống điện.

FAQ – Một số câu hỏi thường gặp

Máy phân tích chất lượng điện Hioki PQ3100-94 đo được những thông số nào?

Máy phân tích chất lượng điện Hioki PQ3100-94 có thể đo điện áp, dòng điện, công suất tác dụng, công suất phản kháng, công suất biểu kiến, điện năng, hệ số công suất, tần số, sóng hài và tổng độ méo hài THD. Ngoài ra, thiết bị còn ghi nhận dòng khởi động, quá điện áp tức thời, tăng áp, sụt áp, gián đoạn điện áp và độ mất cân bằng điện áp, dòng điện, giúp kỹ thuật viên đánh giá tình trạng vận hành của hệ thống điện.

Máy đo chất lượng điện Hioki PQ3100-94 có đo được hệ thống điện 3 pha không?

Có. Máy đo chất lượng điện 3 pha Hioki PQ3100-94 hỗ trợ nhiều cấu hình đấu nối, bao gồm 3 pha 3 dây với phương pháp đo công suất 2 hoặc 3 công suất và 3 pha 4 dây. Thiết bị có thể theo dõi các thông số điện và phân tích sự mất cân bằng trong hệ thống. Khi triển khai, người dùng cần chọn đúng sơ đồ đấu nối và cảm biến dòng tương thích với cấu hình thực tế.

Máy phân tích điện năng Hioki PQ3100-94 có chức năng ghi dữ liệu không?

Có. Thiết bị ghi dữ liệu chất lượng điện Hioki PQ3100-94 lưu kết quả đo vào thẻ nhớ SD với nhiều tùy chọn chu kỳ ghi, từ 200 ms đến các khoảng thời gian dài hơn tùy cấu hình. Máy hỗ trợ ghi thông số điện, sóng hài, giá trị lớn nhất, nhỏ nhất và trung bình, đồng thời cho phép thiết lập thời điểm bắt đầu, kết thúc ghi để phục vụ theo dõi chất lượng điện trong thời gian dài.
