Phần mềm phân tích Hioki PQA-HiView Pro 9624-50

Giới thiệu về phần mềm phân tích Hioki PQA-HiView Pro 9624-50

Thiết bị Hioki PQA-HiView Pro 9624-50 là phần mềm ứng dụng chạy trên máy tính Windows, dùng để phân tích và vẽ đồ thị dữ liệu do các máy phân tích chất lượng điện Hioki PW3198, 3197 và 3196 ghi lại. Phần mềm có chức năng xem dữ liệu giống như màn hình hiển thị trên chính máy PW3198, 3197 hoặc 3196.

Phần mềm hiển thị demand và điện năng tích lũy, chuyển dữ liệu nhị phân sang CSV, in ấn và tạo báo cáo tự động. Dữ liệu nhị phân được lưu về máy tính từ PW3198 qua thẻ SD hoặc truyền trực tiếp qua máy tính, từ 3197 qua kết nối USB, từ 3196 qua thẻ PC hoặc truyền trực tiếp qua máy tính. Khi phân tích dữ liệu nhị phân của PW3198, cần dùng phiên bản 2.0 trở lên. Sản phẩm phân phối trên đĩa CD-R.

Tính năng nổi bật

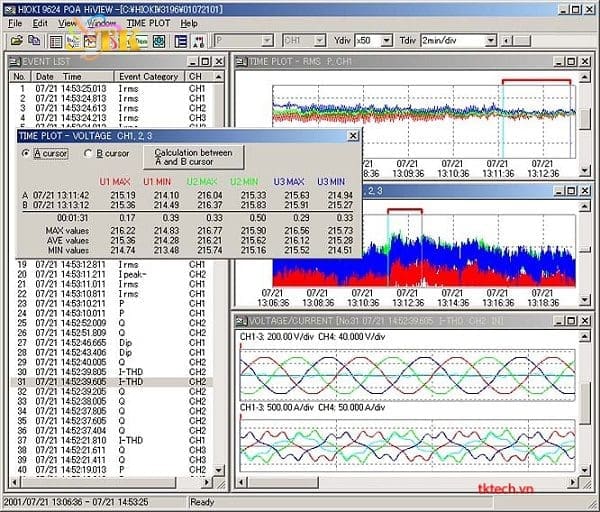

• Xem dữ liệu như trên màn hình máy: Giao diện tương tự màn hình hiển thị trên PW3198, 3197 hoặc 3196.
• Hiển thị demand và điện năng tích lũy.
• Chuyển dữ liệu nhị phân sang CSV: Time plot, dạng sóng sự kiện, biến động điện áp sự kiện, dòng khởi động sự kiện, đồ thị flicker, demand, điện năng tích lũy.
• Chức năng in: In ảnh màn hình khổ A4/letter, có xem trước.
• Chức năng sao chép: Sao chép dữ liệu dạng văn bản và ảnh màn hình vào clipboard.
• Tạo báo cáo tự động: Đồ thị biến động điện áp RMS, trường hợp xấu nhất (Worst case), danh sách giá trị lớn nhất/nhỏ nhất, đồ thị tổng độ méo hài điện áp, tất cả dạng sóng sự kiện, danh sách chi tiết các sự kiện hoặc xuất theo tùy chỉnh.
• Đường cong ITIC (PW3198, 3196): Vẽ điểm sự kiện lên đường cong dung sai (thời gian sự kiện so với phần trăm điện áp tăng, sụt hoặc mất), hiển thị số lần vi phạm, chọn đường cong dung sai.
• Màn hình EN50160 (PW3198, 3196): Phân loại theo tổng quan, hài, chi tiết tín hiệu (3196) hoặc kết quả đo.
• Tải dữ liệu qua LAN (PW3198, 3196).
• Lưu cài đặt: Đường cong ITIC do người dùng định nghĩa, cài đặt phân loại kết quả đo, v.v.

Đặc điểm nổi bật

• Thiết bị tương thích: PW3198, 3197, 3196 (Power Quality Analyzer).
• Hình thức phân phối: CD-R × 1.
• Hệ điều hành hỗ trợ: Windows XP/Vista (32 bit), Windows 7 (32 bit/64 bit).
• Phiên bản phần mềm cập nhật mới nhất trên trang: V2.06.
• Phiên bản yêu cầu khi phân tích dữ liệu PW3198: 2.0 trở lên.
• Thời gian phân tích điện năng tích lũy và demand: 1 đến 35 ngày (PW3198), 31 ngày (3196).
• Thời gian demand: 5 đến 30 phút, 1 đến 12 giờ.
• Tình trạng sản phẩm: Discontinued (đã ngừng sản xuất).

Thông số kỹ thuật

Ứng dụng sản phẩm

• Phân tích dữ liệu chất lượng điện do PW3198, 3197, 3196 ghi lại trên máy tính.
• Xem danh sách và chi tiết sự kiện (sụt áp, tăng áp, mất điện áp, dòng khởi động, transient).
• Đánh giá mức độ sự kiện theo đường cong ITIC.
• Đánh giá chất lượng điện theo EN50160.
• Tính điện năng tích lũy, demand đỉnh, demand trung bình và hệ số phụ tải trong nhiều ngày.
• Chuyển dữ liệu đo sang CSV để xử lý tiếp bằng phần mềm khác.
• Lập báo cáo chất lượng điện và in ấn.

Hướng dẫn sử dụng & lưu ý khi phân tích dữ liệu Hioki PQA-HiView Pro 9624-50

Phần mềm đánh giá dữ liệu Hioki PQA-HiVIEW PRO 9624-50 là phần mềm chuyên dụng của HIOKI, hỗ trợ xem lại, phân tích và xuất báo cáo từ dữ liệu đo được lưu bởi các máy phân tích chất lượng điện PW3198, 3197 và 3196. Thay vì chỉ theo dõi thông số trên màn hình thiết bị, người dùng có thể xem đồ thị theo thời gian, kiểm tra các sự kiện bất thường, đánh giá sóng hài và chuyển dữ liệu sang CSV để xử lý trên phần mềm khác.

Quy trình kiểm tra phần mềm trước khi sử dụng

Bước 1: Kiểm tra máy tính và hệ điều hành

Theo tài liệu hướng dẫn, môi trường vận hành được công bố cho 9624-50 là Windows XP, Windows Vista và Windows 7. Trước khi cài đặt, cần kiểm tra cấu hình máy tính, quyền cài đặt phần mềm và khả năng đọc đĩa CD-ROM nếu sử dụng bộ cài đi kèm.

Nếu máy tính đang chạy Windows 10 hoặc Windows 11, không nên mặc định phần mềm sẽ hoạt động ổn định. Bạn cần kiểm tra khả năng tương thích thực tế trước khi triển khai cho công việc phân tích dữ liệu điện.

Bước 2: Kiểm tra phiên bản phần mềm

Mở chương trình, chọn Help → Version of 9624-50 PQA-HiVIEW PRO để xem phiên bản đang sử dụng.

Đối với dữ liệu ghi bằng PW3198, HIOKI yêu cầu sử dụng phiên bản 2.00 trở lên để phân tích dữ liệu nhị phân. Phiên bản V2.06 là bản cập nhật cuối cùng được HIOKI công bố trong lịch sử cập nhật của phần mềm.

Bước 3: Chuẩn bị dữ liệu đo

Phần mềm đọc dữ liệu đo ở định dạng nhị phân (binary) được lưu từ các máy tương thích. Bạn cần kiểm tra tệp dữ liệu đã được sao chép đầy đủ từ thiết bị sang máy tính trước khi mở.

Các phương thức chuyển dữ liệu được hỗ trợ tùy theo model:

• PW3198: Sao chép dữ liệu từ thẻ SD hoặc truyền dữ liệu qua kết nối PC/LAN.
• 3197: Chuyển dữ liệu qua kết nối USB theo hướng dẫn của thiết bị.
• 3196: Sử dụng thẻ PC hoặc phương thức truyền dữ liệu qua PC/LAN được hỗ trợ.

Không sử dụng trực tiếp tệp CSV đã xuất từ phần mềm khác để thay thế tệp đo nhị phân đầu vào, vì 9624-50 không hỗ trợ mở dữ liệu đo dạng CSV hoặc văn bản như dữ liệu gốc.

Cách mở và phân tích dữ liệu chất lượng điện

Sau khi hoàn tất bước chuẩn bị, bạn có thể thực hiện quy trình phân tích theo các bước sau.

Bước 1: Khởi động phần mềm

Mở chương trình HIOKI 9624-50 PQA-HiVIEW PRO từ menu Start của Windows hoặc lối tắt đã tạo khi cài đặt. Giao diện chính sẽ xuất hiện để bạn mở dữ liệu, chọn cửa sổ phân tích và thực hiện các thao tác xử lý.

Bước 2: Nạp tệp dữ liệu đo

Chọn File → Open hoặc sử dụng nút Open trên thanh công cụ. Tìm đến vị trí lưu tệp binary được ghi bởi PW3198, 3197 hoặc 3196, sau đó chọn tệp cần phân tích.

Nếu dữ liệu được lưu trên thẻ nhớ, hãy kết nối thẻ với máy tính bằng đầu đọc tương thích trước khi mở. Với dữ liệu truyền qua mạng LAN, cần bảo đảm quá trình tải dữ liệu đã hoàn tất và tệp được lưu đúng vị trí.

Bước 3: Chọn dạng dữ liệu cần xem

Sau khi nạp dữ liệu, phần mềm cho phép mở các cửa sổ phân tích khác nhau tùy theo model và dữ liệu đã ghi:

• TIME PLOT: Theo dõi sự thay đổi của các thông số điện theo thời gian, hỗ trợ nhận biết thời điểm xuất hiện bất thường.
• EVENT LIST: Xem danh sách sự kiện được ghi nhận trong quá trình đo.
• EVENT DATA: Kiểm tra dữ liệu chi tiết của từng sự kiện, bao gồm dạng sóng và thông số liên quan nếu dữ liệu có sẵn.
• VOLTAGE/CURRENT: Quan sát dạng sóng điện áp và dòng điện.
• HARMONICS: Phân tích thành phần sóng hài trên những model hỗ trợ.
• ITIC: Đối chiếu các sự kiện điện áp với đường cong dung sai để đánh giá mức độ ảnh hưởng.
• Integrated Power và Demand: Phân tích điện năng tích lũy và nhu cầu phụ tải trên PW3198, 3196.

Không phải mọi cửa sổ đều có trên cả ba model. Một số chức năng như đồ thị dòng khởi động chỉ hỗ trợ PW3198 và 3197; nhiều chức năng phân tích chuyên sâu chỉ áp dụng cho PW3198 và 3196.

Bước 4: Đọc đồ thị và xác định thời điểm bất thường

Khi cần tìm thời điểm xảy ra sụt áp, tăng áp hoặc gián đoạn điện áp, hãy bắt đầu bằng TIME PLOT và EVENT LIST. Dùng con trỏ trên đồ thị để xác định thời điểm, đọc giá trị tương ứng và chuyển sang EVENT DATA để kiểm tra chi tiết sự kiện.

Nếu cần đánh giá sóng hài, hãy mở cửa sổ phân tích sóng hài tương ứng. Với PW3198, phần mềm còn hỗ trợ phân tích sóng hài bậc cao theo dữ liệu mà thiết bị đã ghi.

Kết quả cần được đánh giá cùng điều kiện đo, cấu hình hệ thống điện và tiêu chí kỹ thuật áp dụng. Không nên kết luận nguyên nhân sự cố chỉ dựa trên một đồ thị riêng lẻ.

Cách xuất báo cáo và chuyển dữ liệu sang CSV

9624-50 hỗ trợ in kết quả phân tích, tạo báo cáo và chuyển một số loại dữ liệu sang CSV để tiếp tục xử lý. Bạn nên chọn cách xuất theo mục đích sử dụng.

Xuất báo cáo phân tích

Chọn chức năng Report Wizard hoặc mục tạo báo cáo trên thanh công cụ. Tùy cấu hình và dữ liệu nguồn, phần mềm có thể tạo báo cáo gồm đồ thị dao động điện áp RMS, trường hợp bất thường nghiêm trọng nhất, danh sách giá trị lớn nhất/nhỏ nhất, đồ thị méo hài điện áp và danh sách sự kiện.

Bạn có thể lựa chọn mẫu báo cáo có sẵn hoặc tùy chỉnh nội dung phù hợp với yêu cầu kiểm tra. Trước khi xuất, hãy rà soát khoảng thời gian phân tích, thông số hiển thị và các sự kiện được đưa vào báo cáo.

In đồ thị và kết quả đo

Mở cửa sổ dữ liệu cần in, chọn File → Print hoặc nút Print. Kiểm tra bản xem trước, khổ giấy A4 hoặc Letter và bố cục trước khi xác nhận in.

Nếu chỉ cần đưa đồ thị vào báo cáo kỹ thuật, có thể sử dụng chức năng Copy để sao chép hình ảnh màn hình vào clipboard rồi dán sang ứng dụng tương thích.

Chuyển dữ liệu sang CSV

Chọn chức năng chuyển đổi CSV và loại dữ liệu cần xuất. Phần mềm hỗ trợ những nhóm dữ liệu như TIME PLOT, dạng sóng sự kiện, đồ thị dao động điện áp sự kiện, dòng khởi động, đồ thị flicker, Demand và Integrated Power, tùy model.

Sau khi chuyển đổi, mở tệp CSV bằng ứng dụng bảng tính hoặc phần mềm xử lý dữ liệu phù hợp. Kiểm tra tiêu đề cột, đơn vị đo, thời gian ghi nhận và các giá trị bất thường trước khi tính toán tiếp.

Chu kỳ hiệu chuẩn khuyến nghị

Phần mềm phân tích Hioki PQA-HiVIEW PRO 9624-50 không phải thiết bị đo vật lý nên không có chu kỳ hiệu chuẩn như máy phân tích chất lượng điện. Thay vào đó, cần kiểm tra tính toàn vẹn của dữ liệu, phiên bản phần mềm và độ chính xác của thiết bị đã thực hiện phép đo.

Bạn có thể áp dụng lịch kiểm tra vận hành theo mức độ sử dụng:

• Trước mỗi lần phân tích: Xác nhận đúng tệp dữ liệu, model máy ghi, khoảng thời gian đo và đơn vị hiển thị.
• Định kỳ 6–12 tháng: Rà soát khả năng mở dữ liệu, xuất CSV, tạo báo cáo và lưu các thiết lập phân tích quan trọng.
• Sau khi cài đặt lại hoặc thay đổi máy tính: Kiểm tra khả năng tương thích hệ điều hành, phiên bản phần mềm và quy trình sao lưu dữ liệu.
• Khi kết quả có dấu hiệu bất thường: Đối chiếu tệp nguồn, cấu hình đo và kết quả hiển thị với thiết bị phân tích chất lượng điện ban đầu.

Lỗi thường gặp và cách khắc phục

Hướng dẫn bảo quản/bảo trì để tăng tuổi thọ thiết bị

Với phần mềm phân tích dữ liệu điện, việc bảo quản chủ yếu tập trung vào bộ cài, dữ liệu đo và các thiết lập phân tích. Nếu vẫn sử dụng bộ cài CD-R đi kèm, cần giữ đĩa sạch, khô, tránh trầy xước và không chạm vào mặt ghi dữ liệu.

Nên duy trì bản sao dự phòng của các tệp binary gốc, báo cáo đã xuất và tệp cài đặt quan trọng. Có thể phân loại dữ liệu theo mã thiết bị, ngày đo, khu vực khảo sát hoặc tên dự án để thuận tiện truy xuất khi cần so sánh kết quả giữa nhiều lần kiểm tra.

Khi lưu trữ dữ liệu, nên giữ nguyên tệp đo gốc và thực hiện phân tích trên bản sao. Cách làm này giúp hạn chế nguy cơ mất dữ liệu khi chuyển đổi định dạng hoặc xử lý bằng ứng dụng bên ngoài.

So sánh sản phẩm cùng phân khúc

Địa chỉ bán phần mềm phân tích điện năng Hioki 9624-50 uy tín tại TP.HCM

Thương Tín cung cấp các giải pháp thiết bị đo lường và phần mềm phục vụ công tác kiểm tra kỹ thuật tại TP.HCM, hỗ trợ khách hàng trên toàn quốc. Phần mềm phân tích chất lượng điện năng Hioki PQA-HiView Pro 9624-50 cho phép hiển thị biểu đồ theo thời gian, danh sách sự kiện, dạng sóng sự kiện và dữ liệu công suất tích lũy, giúp người dùng theo dõi các biến động trong hệ thống điện.

Một số ưu điểm khi liên hệ Thương Tín:

• Được tư vấn lựa chọn phần mềm phù hợp với thiết bị đang sử dụng.
• Hỗ trợ xác định phiên bản hệ điều hành và điều kiện cài đặt tương thích.
• Hướng dẫn xuất dữ liệu CSV, in biểu đồ và tạo báo cáo phân tích.
• Hỗ trợ kỹ thuật theo chính sách dịch vụ.
• Tư vấn giải pháp đo lường phù hợp với nhu cầu thực tế.

FAQ

Phần mềm Hioki PQA-HiView Pro 9624-50 có những chức năng phân tích nào?

Phần mềm phân tích dữ liệu điện Hioki 9624-50 hỗ trợ xem biểu đồ theo thời gian, danh sách và dữ liệu sự kiện, dạng sóng, biểu đồ biến động điện áp, công suất tích lũy và nhu cầu công suất. Phần mềm còn hỗ trợ chuyển dữ liệu sang CSV, sao chép màn hình, in biểu đồ và tự động tạo báo cáo như biểu đồ biến động điện áp RMS, danh sách giá trị lớn nhất/nhỏ nhất và báo cáo dạng sóng sự kiện.

Phần mềm Hioki 9624-50 có phân tích sóng hài và sự kiện điện áp không?

Có. Phần mềm phân tích sóng hài và sự kiện điện áp Hioki PQA-HiView Pro 9624-50 hỗ trợ các chức năng hiển thị và phân tích liên quan đến sóng hài, dạng sóng quá độ, biến động điện áp và sự kiện điện. Khả năng sử dụng từng chức năng phụ thuộc vào máy phân tích được kết nối; chẳng hạn, một số chức năng hiển thị sóng hài và dạng sóng quá độ chỉ được hỗ trợ trên PW3198 hoặc 3196 theo thông số phiên bản.

Phần mềm phân tích điện năng Hioki PQA-HiView Pro 9624-50 có xuất báo cáo được không?

Có. Phần mềm lập báo cáo chất lượng điện năng Hioki 9624-50 hỗ trợ tự động tạo nhiều dạng báo cáo, gồm biểu đồ biến động điện áp RMS, trường hợp có giá trị bất lợi nhất, danh sách giá trị lớn nhất và nhỏ nhất, biểu đồ tổng độ méo hài điện áp, dạng sóng của các sự kiện và danh sách chi tiết sự kiện. Người dùng cũng có thể tùy chỉnh nội dung báo cáo, chuyển dữ liệu sang CSV và in kết quả trên khổ giấy A4 hoặc Letter để phục vụ công tác kiểm tra, lưu trữ và đánh giá hệ thống điện.
