Cách sử dụng máy hiện sóng

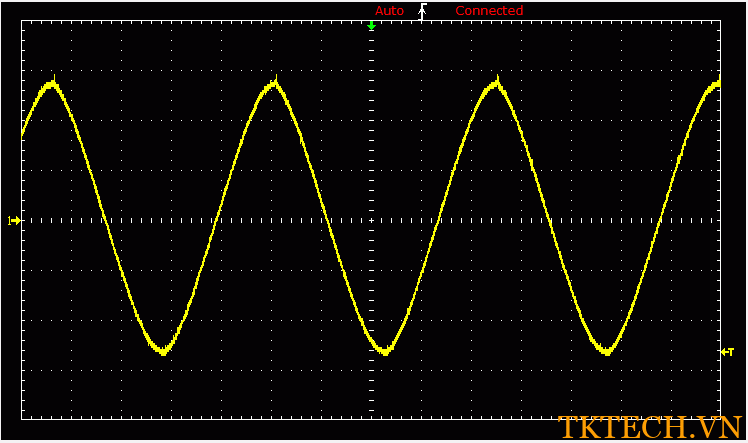

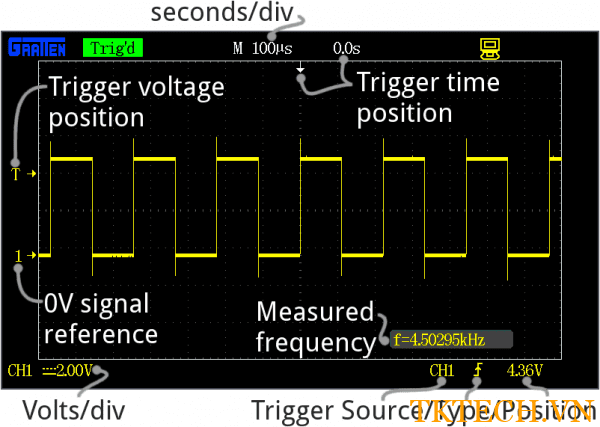

Một ví dụ về màn hình hiển thị dao động. Một tín hiệu (sóng hình sin màu vàng trong trường hợp này) được biểu thị trên trục thời gian ngang và trục điện áp dọc.
Các điều khiển xung quanh màn hình của máy hiện sóng cho phép bạn điều chỉnh tỷ lệ của biểu đồ, theo cả chiều dọc và chiều ngang – cho phép bạn phóng to và thu nhỏ tín hiệu. Ngoài ra còn có các điều khiển để đặt kích hoạt trên máy hiện sóng, giúp tập trung và ổn định màn hình.

Máy hiện sóng có thể đo được gì

Ngoài các tính năng cơ bản đó, nhiều máy hiện sóng có các công cụ đo lường, giúp nhanh chóng định lượng tần số, biên độ và các đặc điểm dạng sóng khác. Nói chung, một máy hiện sóng có thể đo cả các đặc điểm dựa trên thời gian và điện áp:

• Đặc điểm thời gian :
  • Tần suất và thời gian – Tần suất được định nghĩa là số lần mỗi giây một dạng sóng lặp lại. Và khoảng thời gian là đối ứng của điều đó (số giây mỗi dạng sóng lặp lại mất). Tần số tối đa mà một máy hiện sóng có thể đo khác nhau, nhưng nó thường nằm trong dải tần 100 MHz (1E6 Hz).
  • Chu kỳ thuế – Tỷ lệ phần trăm của một giai đoạn mà sóng là dương hoặc âm (có cả chu kỳ thuế dương và âm). Các nhiệm vụ chu kỳ là một tỷ lệ mà nói với bạn bao lâu một tín hiệu là “trên” so với bao lâu đó là “off” từng thời kỳ.

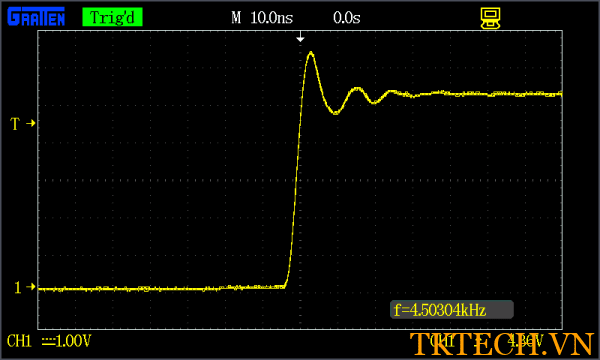

  • Thời gian tăng và giảm – Tín hiệu không thể ngay lập tức đi từ 0V đến 5V, chúng phải tăng lên một cách trơn tru. Thời gian của sóng đi từ điểm thấp đến điểm cao được gọi là thời gian tăng và thời gian rơi đo ngược lại. Những đặc điểm này rất quan trọng khi xem xét một mạch có thể phản ứng với tín hiệu nhanh như thế nào.
• Đặc tính điện áp :
  • Biên độ – Biên độ là thước đo độ lớn của tín hiệu. Có nhiều phép đo biên độ bao gồm biên độ đỉnh-cực đại, đo độ chênh lệch tuyệt đối giữa điểm điện áp cao và thấp của tín hiệu. Mặt khác, biên độ cực đại chỉ đo các tín hiệu cao hay thấp quá 0V.
  • Điện áp tối đa và tối thiểu – máy hiện sóng có thể cho bạn biết chính xác mức điện áp tín hiệu của bạn cao và thấp.
  • Điện áp trung bình và tín hiệu trung bình – Máy đo dao động có thể tính trung bình hoặc trung bình tín hiệu của bạn và nó cũng có thể cho bạn biết mức trung bình của điện áp tối thiểu và tối đa của tín hiệu.

Khi nào nên sử dụng máy hiện sóng

Máy hiện sóng hữu ích trong nhiều tình huống xử lý sự cố và nghiên cứu, bao gồm:

• Xác định tần số và biên độ của tín hiệu, có thể rất quan trọng trong việc gỡ lỗi đầu vào, đầu ra hoặc hệ thống bên trong của mạch. Từ điều này, bạn có thể biết nếu một thành phần trong mạch của bạn bị trục trặc.
• Xác định có bao nhiêu tiếng ồn trong mạch của bạn.
• Xác định hình dạng của sóng – sin, vuông, tam giác, răng cưa, phức tạp, v.v.
• Định lượng độ lệch pha giữa hai tín hiệu khác nhau.

Máy hiện sóng

Học cách sử dụng máy hiện sóng có nghĩa là được giới thiệu toàn bộ từ vựng. Trên trang này, chúng tôi sẽ giới thiệu một số máy hiện sóng quan trọng mà bạn nên làm quen trước khi bật.

Thông số kỹ thuật dao động ký

Một số máy hiện sóng tốt hơn so với những người khác. Những đặc điểm này giúp xác định mức độ bạn có thể mong đợi một máy hiện sóng thực hiện:

• Băng thông – Máy đo dao động được sử dụng phổ biến nhất để đo các dạng sóng có tần số xác định. Mặc dù không có máy hiện sóng nào là hoàn hảo: tất cả chúng đều có giới hạn về mức độ chúng có thể thấy sự thay đổi tín hiệu. Băng thông của một máy hiện sóng chỉ định máy hiện sóng tần số mà nó có thể đo được một cách đáng tin cậy.
• Kỹ thuật số so với tương tự – Như với hầu hết mọi thứ điện tử, máy hiện sóng có thể là tương tự hoặc kỹ thuật số. máy hiện sóng tương tự sử dụng chùm tia điện tử để ánh xạ trực tiếp điện áp đầu vào vào màn hình. máy hiện sóng kỹ thuật số kết hợp các bộ vi điều khiển, lấy mẫu tín hiệu đầu vào với bộ chuyển đổi tương tự sang số và ánh xạ đọc lên màn hình. Nói chung, máy hiện sóng tương tự cũ hơn, có băng thông thấp hơn và ít tính năng hơn, nhưng chúng có thể có phản hồi nhanh hơn (và trông ngầu hơn nhiều).
• Số lượng kênh – Nhiều máy hiện sóng có thể đọc nhiều tín hiệu cùng một lúc, hiển thị tất cả chúng trên màn hình cùng một lúc. Mỗi tín hiệu được đọc bởi một máy hiện sóng được đưa vào một kênh riêng. máy hiện sóng hai đến bốn kênh là rất phổ biến.
• Tốc độ lấy mẫu – Đặc tính này là duy nhất đối với máy hiện sóng kỹ thuật số, nó xác định số lần tín hiệu được đọc bao nhiêu lần mỗi giây. Đối với máy hiện sóng có nhiều hơn một kênh, giá trị này có thể giảm nếu nhiều kênh được sử dụng.
• Thời gian tăng – Thời gian tăng được chỉ định của một máy hiện sóng xác định xung tăng nhanh nhất mà nó có thể đo được. Thời gian tăng của một máy hiện sóng có liên quan rất chặt chẽ với băng thông. Nó có thể được tính là Rise Time= 0.35/ Bandwidth.
• Điện áp đầu vào tối đa – Mỗi phần của thiết bị điện tử đều có giới hạn của nó khi nói đến điện áp cao. máy hiện sóng tất cả nên được đánh giá với điện áp đầu vào tối đa. Nếu tín hiệu của bạn vượt quá điện áp đó, rất có thể máy hiện sóng sẽ bị hỏng.
• Độ phân giải – Độ phân giải của một máy hiện sóng thể hiện chính xác cách nó có thể đo điện áp đầu vào. Giá trị này có thể thay đổi khi tỷ lệ dọc được điều chỉnh.
• Độ nhạy dọc – Giá trị này biểu thị giá trị tối thiểu và tối đa của thang đo điện áp dọc, dọc của bạn. Giá trị này được liệt kê bằng volt trên mỗi div.
• Cơ sở thời gian – Cơ sở thời gian thường chỉ ra máy hiện sóng độ nhạy trên trục ngang, trục thời gian. Giá trị này được liệt kê theo giây trên mỗi div.
• Trở kháng đầu vào – Khi tần số tín hiệu tăng rất cao, ngay cả một trở kháng nhỏ (điện trở, điện dung hoặc điện cảm) được thêm vào mạch có thể ảnh hưởng đến tín hiệu. Mỗi máy hiện sóng sẽ thêm một trở kháng nhất định vào mạch mà nó đang đọc, được gọi là trở kháng đầu vào. Trở kháng đầu vào thường được biểu diễn dưới dạng trở kháng điện trở lớn (> 1 MΩ) song song (||) với điện dung nhỏ (trong máy hiện sóng pF). Tác động của trở kháng đầu vào rõ ràng hơn khi đo tín hiệu tần số rất cao và đầu dò bạn sử dụng có thể phải giúp bù cho nó.

Sử dụng GA1102CAL làm ví dụ, đây là các thông số kỹ thuật bạn có thể mong đợi từ máy hiện sóng tầm trung:

Đặc điểm	Giá trị
Băng thông	100 MHz
Tỷ lệ lấy mẫu	1 GSa / s (1E9 mẫu mỗi giây)
Thời gian tăng	<3,5ns
Đếm kênh	2
Điện áp đầu vào tối đa	400V
Giải pháp	8 bit
Độ nhạy dọc	2mV / div – 5V / div
Cơ sở thời gian	2ns / div – 50 giây / div
Trở kháng đầu vào	1 MΩ ± 3% | | 16pF ± 3pF

Hiểu được các đặc điểm này, bạn sẽ có thể chọn ra một máy hiện sóng phù hợp nhất với nhu cầu của mình. Nhưng bạn vẫn phải biết cách sử dụng nó … lên trang tiếp theo!

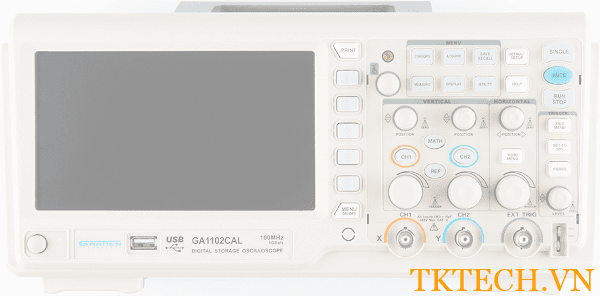

Cấu tạo của một máy hiện sóng

Mặc dù không có máy hiện sóng nào được tạo chính xác bằng nhau, nhưng tất cả chúng nên chia sẻ một vài điểm tương đồng làm cho chúng hoạt động tương tự nhau. Trên trang này, chúng tôi sẽ thảo luận về một số hệ thống phổ biến hơn của máy hiện sóng: màn hình , ngang , dọc , kích hoạt và đầu vào. Mời xem cách sử dụng máy hiện sóng.



Màn hình hiển thị

Máy hiện sóng không tốt chút nào trừ khi nó có thể hiển thị thông tin bạn đang cố kiểm tra, điều này làm cho màn hình hiển thị một trong những phần quan trọng hơn trên máy hiện sóng.

Mỗi màn hình hiển thị dao động phải được cắt chéo với các đường ngang và dọc được gọi là các phân chia . Quy mô của các bộ phận đó được sửa đổi với các hệ thống ngang và dọc. Hệ thống dọc được đo bằng Vônvôn trên mỗi bộ phận và chiều ngang là giây giây trên mỗi bộ phận. Thông thường, máy hiện sóng sẽ có khoảng 8-10 phân chia dọc (điện áp) và 10-14 phân chia theo chiều ngang (giây).

máy hiện sóng cũ hơn (đặc biệt là các máy hiện sóng tương tự) thường có màn hình đơn sắc, đơn sắc, mặc dù cường độ của sóng có thể khác nhau. máy hiện sóng hiện đại hơn có màn hình LCD nhiều màu, giúp ích rất nhiều trong việc hiển thị nhiều dạng sóng cùng một lúc.

Nhiều màn hình máy hiện sóng được đặt bên cạnh một bộ khoảng năm nút – ở bên cạnh hoặc bên dưới màn hình. Các nút này có thể được sử dụng để điều hướng các menu và cài đặt điều khiển của máy hiện sóng.

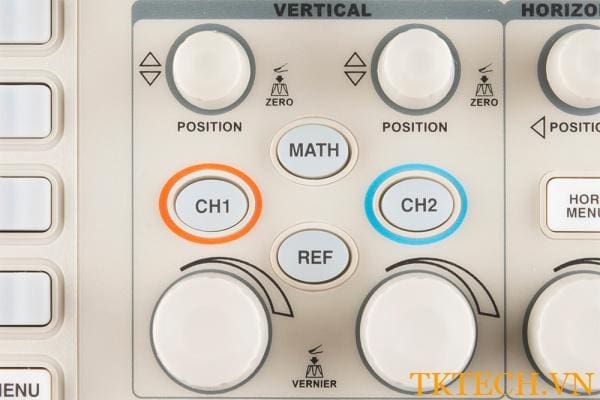

Hệ thống dọc

Phần dọc của máy hiện sóng điều khiển thang đo điện áp trên màn hình. Theo truyền thống, có hai nút trong phần này, cho phép bạn điều khiển riêng lẻ vị trí dọc và vôn / div.

Vôn quan trọng hơn trên mỗi núm chia cho phép bạn đặt tỷ lệ dọc trên màn hình. Xoay núm theo chiều kim đồng hồ sẽ làm giảm tỷ lệ và ngược chiều kim đồng hồ sẽ tăng. Một tỷ lệ nhỏ hơn – ít volt hơn trên mỗi bộ phận trên màn hình – có nghĩa là bạn có nhiều hơn nữa được phóng to thu nhỏ trong hình dạng sóng.

Ví dụ, màn hình trên GA1102 có 8 bộ phận dọc và núm vôn / div có thể chọn tỷ lệ giữa 2mV / div và 5V / div. Vì vậy, phóng to hết cỡ lên 2mV / div, màn hình có thể hiển thị dạng sóng là 16mV từ trên xuống dưới. Toàn bộ phần mềm phóng to thu nhỏ ra máy hiện sóng, máy hiện sóng có thể hiển thị dạng sóng dao động trên 40V. (Cuộc thăm dò, như chúng ta sẽ thảo luận dưới đây, có thể tăng thêm máy hiện sóng này.)

Các vị trí điều khiển núm dọc bù đắp của dạng sóng trên màn hình. Xoay núm theo chiều kim đồng hồ, và sóng sẽ di chuyển xuống, ngược chiều kim đồng hồ sẽ di chuyển nó lên màn hình. Bạn có thể sử dụng núm điều chỉnh vị trí để bù một phần của dạng sóng ra khỏi màn hình.

Sử dụng kết hợp cả hai vị trí và nút vôn / div, bạn có thể phóng to chỉ một phần nhỏ của dạng sóng mà bạn quan tâm nhất. Nếu bạn có sóng vuông 5V, nhưng chỉ quan tâm đến mức độ nó đổ chuông ở các cạnh, bạn có thể phóng to cạnh tăng lên bằng cả hai núm.

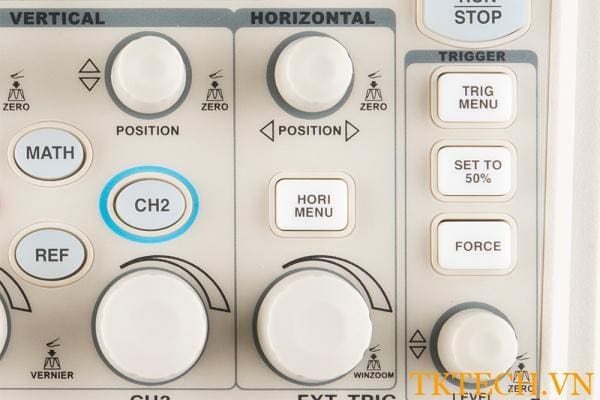

Hệ thống ngang

Phần nằm ngang của máy hiện sóng điều khiển thang thời gian trên màn hình. Giống như hệ thống dọc, điều khiển ngang cung cấp cho bạn hai núm: vị trí và giây / div.

Các giây cho mỗi bộ phận (s / div) xoay núm để tăng hoặc giảm quy mô ngang. Nếu bạn xoay núm s / div theo chiều kim đồng hồ, số giây mà mỗi bộ phận đại diện sẽ giảm – bạn sẽ phóng to thu nhỏ trong máy hiện sóng thời gian. Xoay ngược chiều kim đồng hồ để tăng thang thời gian và hiển thị thời lượng dài hơn trên màn hình.

Sử dụng GA1102 làm ví dụ một lần nữa, màn hình có 14 bộ phận ngang và có thể hiển thị ở bất cứ đâu giữa 2nS và 50s trên mỗi bộ phận. Vì vậy, phóng to hết cỡ theo tỷ lệ ngang, máy hiện sóng có thể hiển thị 28nS của dạng sóng và phóng to ra nó có thể hiển thị tín hiệu khi nó thay đổi trong hơn 700 giây.

Các vị trí núm có thể di chuyển dạng sóng của bạn sang bên phải hoặc bên trái của màn hình, điều chỉnh ngang bù đắp .

Sử dụng hệ thống ngang, bạn có thể điều chỉnh bao nhiêu chu kỳ của dạng sóng bạn muốn xem. Bạn có thể thu nhỏ và hiển thị nhiều đỉnh và đáy của tín hiệu:

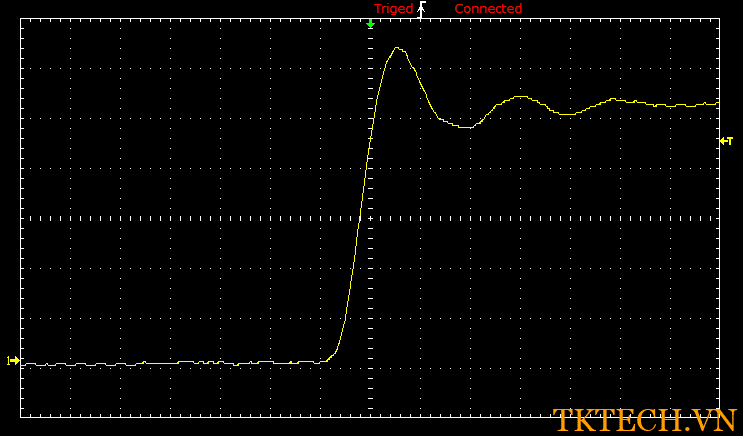

Hoặc bạn có thể phóng to và sử dụng núm định vị để chỉ hiển thị một phần nhỏ của sóng:

Hệ thống kích hoạt

Phần kích hoạt được dành để ổn định và tập trung máy hiện sóng. Trình kích hoạt cho biết máy hiện sóng phần nào của tín hiệu đối với kích hoạt kích hoạt và bắt đầu đo. Nếu dạng sóng của bạn là định kỳ , kích hoạt có thể được thao tác để giữ cho màn hình hiển thị tĩnh và không bị rối. Một sóng được kích hoạt kém sẽ tạo ra các sóng quét gây co giật như thế này:

Phần kích hoạt của một máy hiện sóng thường bao gồm một núm mức và một bộ nút để chọn nguồn và loại kích hoạt. Các núm mức có thể được xoắn để thiết lập một kích hoạt để một điểm cụ thể điện áp.

Một loạt các nút và menu màn hình tạo nên phần còn lại của hệ thống kích hoạt. Mục đích chính của họ là chọn nguồn kích hoạt và chế độ. Có nhiều loại kích hoạt , thao tác cách kích hoạt kích hoạt:

• Một kích hoạt cạnh là hình thức cơ bản nhất của kích hoạt. Nó sẽ khóa máy hiện sóng để bắt đầu đo khi điện áp tín hiệu vượt qua một mức nhất định. Một kích hoạt cạnh có thể được thiết lập để bắt trên cạnh tăng hoặc giảm (hoặc cả hai).
• Một bộ kích hoạt xung cho biết máy hiện sóng cần khóa trên một xung điện áp xung được chỉ định. Bạn có thể chỉ định thời lượng và hướng của xung. Ví dụ, nó có thể là một đốm nhỏ 0V -> 5V -> 0V hoặc có thể là một giây dài từ 5V đến 0V, trở lại 5V.
• Một bộ kích hoạt độ dốc có thể được đặt để kích hoạt máy hiện sóng trên độ dốc dương hoặc âm trong một khoảng thời gian xác định.
• Các trình kích hoạt phức tạp hơn tồn tại để tập trung vào các dạng sóng được tiêu chuẩn hóa mang dữ liệu video, như NTSC hoặc PAL . Các sóng này sử dụng một mẫu đồng bộ hóa duy nhất ở đầu mỗi khung hình.

Bạn cũng có thể thường chọn chế độ kích hoạt , trong thực tế, cho biết máy hiện sóng bạn cảm thấy mạnh mẽ như thế nào về trình kích hoạt của mình. Trong chế độ kích hoạt tự động, máy hiện sóng có thể cố gắng vẽ dạng sóng của bạn ngay cả khi nó không kích hoạt. Chế độ bình thường sẽ chỉ vẽ sóng của bạn nếu nó nhìn thấy kích hoạt được chỉ định. Và chế độ đơn sẽ tìm kích hoạt được chỉ định của bạn, khi nhìn thấy nó, nó sẽ vẽ sóng của bạn sau đó dừng lại.



Thăm dò

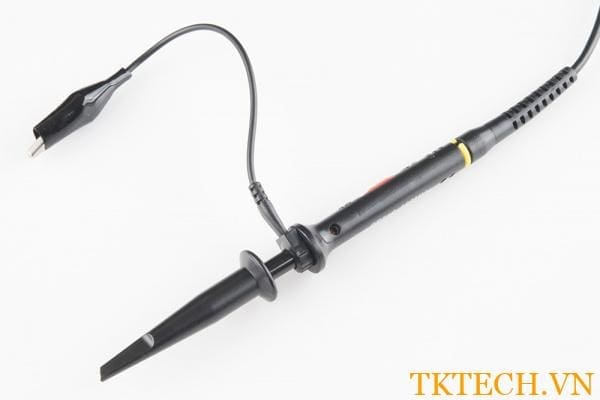

Máy hiện sóng chỉ tốt nếu bạn thực sự có thể kết nối nó với tín hiệu và bạn cần có đầu dò. Đầu dò là các thiết bị đầu vào đơn định tuyến tín hiệu từ mạch của bạn đến máy hiện sóng. Họ có một đầu nhọn mà thăm dò vào một điểm trên mạch của bạn. Đầu cũng có thể được trang bị móc, nhíp hoặc kẹp để giúp việc gắn vào mạch dễ dàng hơn. Mỗi đầu dò cũng bao gồm một clip mặt đất , cần được bảo đảm an toàn đến một điểm tiếp đất chung trên mạch đang được thử nghiệm.

Mặc dù các đầu dò có vẻ giống như các thiết bị đơn giản chỉ bám vào mạch của bạn và mang tín hiệu đến máy hiện sóng, nhưng thực tế có rất nhiều thứ đi vào thiết kế và lựa chọn đầu dò.

Tối ưu, những gì một đầu dò cần là vô hình – nó không có bất kỳ ảnh hưởng nào đến tín hiệu của bạn đang được thử nghiệm. Thật không may, tất cả các dây dài đều có độ tự cảm, điện dung và điện trở nội tại, vì vậy, dù thế nào, chúng sẽ ảnh hưởng đến việc đọc máy hiện sóng (đặc biệt là ở tần số cao).

Có nhiều loại đầu dò ngoài kia, phổ biến nhất là đầu dò thụ động , bao gồm hầu hết các máy hiện sóng. Hầu hết các đầu dò thụ động của các cổ phiếu của Nhật Bản bị suy giảm . Các đầu dò suy yếu có điện trở lớn được tích hợp có chủ ý và bị xáo trộn bởi một tụ điện nhỏ , giúp giảm thiểu ảnh hưởng của một cáp dài có thể gây ra khi tải mạch của bạn. Nối tiếp với trở kháng đầu vào của một máy hiện sóng, đầu dò suy yếu này sẽ tạo ra một bộ chia điện áp giữa tín hiệu của bạn và đầu vào máy hiện sóng.

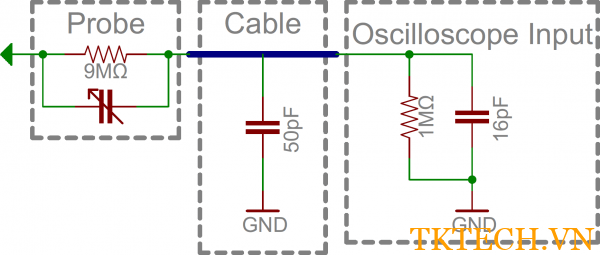

Hầu hết các đầu dò có điện trở 9MΩ để suy hao, khi kết hợp với trở kháng đầu vào 1MΩ tiêu chuẩn trên một máy hiện sóng, sẽ tạo ra một bộ chia điện áp 1/10. Những thăm dò này thường được gọi là thăm dò suy giảm 10X . Nhiều đầu dò bao gồm một công tắc để chọn giữa 10X và 1X (không suy giảm).

Các đầu dò bị suy giảm rất tốt để cải thiện độ chính xác ở tần số cao, nhưng chúng cũng sẽ làm giảm biên độ tín hiệu của bạn. Nếu bạn đang cố đo tín hiệu điện áp rất thấp, bạn có thể phải đi với đầu dò 1X. Bạn cũng có thể cần chọn một cài đặt trên máy hiện sóng của mình để cho biết bạn đang sử dụng đầu dò suy yếu, mặc dù nhiều máy hiện sóng có thể tự động phát hiện điều này.

Ngoài đầu dò suy giảm thụ động, có nhiều loại đầu dò khác ngoài kia. Các đầu dò hoạt động là các đầu dò được cấp nguồn (chúng yêu cầu một nguồn năng lượng riêng), có thể khuếch đại tín hiệu của bạn hoặc thậm chí xử lý trước khi nó đến máy hiện sóng của bạn. Trong khi hầu hết các đầu dò được thiết kế để đo điện áp, có những đầu dò được thiết kế để đo dòng điện AC hoặc DC. Các đầu dò hiện tại là duy nhất bởi vì chúng thường kẹp quanh một dây, không bao giờ thực sự tiếp xúc với mạch.

Sử dụng máy hiện sóng

Sự đa dạng của các tín hiệu ngoài kia có nghĩa là bạn sẽ không bao giờ vận hành máy hiện sóng theo cùng một cách hai lần. Nhưng có một số bước bạn có thể tin tưởng khi thực hiện mỗi khi bạn kiểm tra mạch. Trên trang này, chúng tôi sẽ hiển thị một tín hiệu ví dụ và các bước cần thiết để đo lường nó.

Lựa chọn thăm dò và thiết lập

Trước hết, bạn sẽ cần chọn một đầu dò. Đối với hầu hết các tín hiệu, đầu dò thụ động đơn giản đi kèm với máy hiện sóng của bạn sẽ hoạt động hoàn toàn tốt.

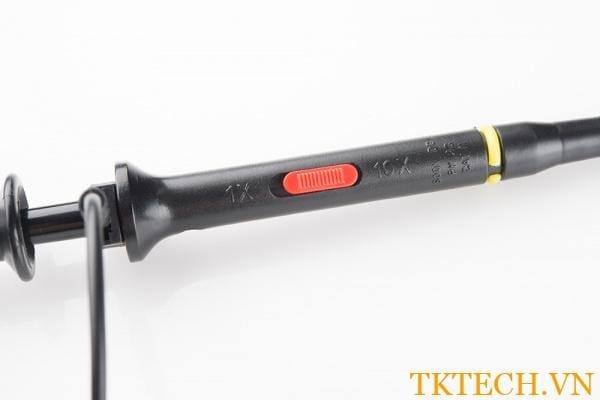

Tiếp theo, trước khi kết nối nó với máy hiện sóng của bạn, hãy đặt suy hao trên đầu dò của bạn. 10X – yếu tố suy giảm phổ biến nhất – thường là sự lựa chọn hoàn hảo nhất. Nếu bạn đang cố đo tín hiệu điện áp rất thấp, bạn có thể cần sử dụng 1X.

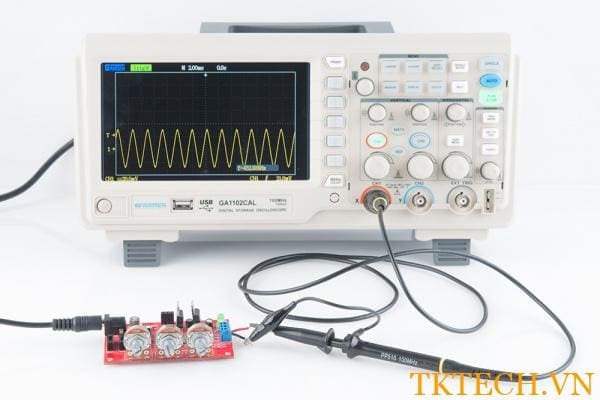

Kết nối đầu dò và bật máy hiện sóng

Kết nối đầu dò của bạn với kênh đầu tiên trong máy hiện sóng của bạn và bật nó lên. Có một chút kiên nhẫn ở đây, một số máy hiện sóng mất nhiều thời gian để khởi động như một PC cũ.

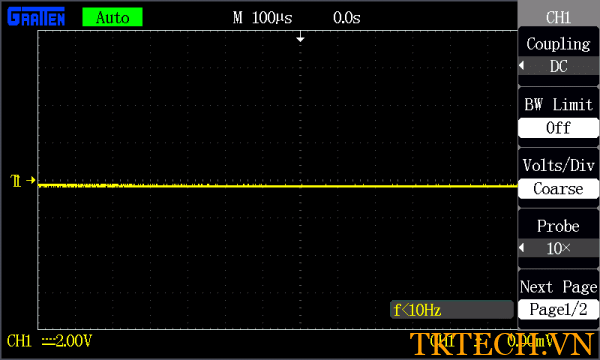

Khi máy hiện sóng khởi động lên, bạn sẽ thấy các phân chia, tỷ lệ và một đường phẳng, ồn ào của dạng sóng.

Màn hình cũng sẽ hiển thị các giá trị được đặt trước đó cho thời gian và vôn trên mỗi div. Bỏ qua các thang đo đó ngay bây giờ, hãy thực hiện các điều chỉnh này để đưa máy hiện sóng của bạn vào một thiết lập tiêu chuẩn :

• Bật kênh 1 và kênh 2 tắt.
• Đặt khớp nối kênh 1 thành DC .
• Đặt nguồn kích hoạt thành kênh 1 – không kích hoạt nguồn bên ngoài hoặc kênh thay thế.
• Đặt loại kích hoạt thành cạnh tăng và chế độ kích hoạt thành tự động (trái ngược với đơn).
• Đảm bảo suy giảm đầu dò máy hiện sóng trên máy hiện sóng của bạn khớp với cài đặt trên đầu dò của bạn (ví dụ 1X, 10X).

Để được trợ giúp thực hiện những điều chỉnh này, hãy tham khảo hướng dẫn sử dụng trong máy hiện sóng của bạn (ví dụ: đây là hướng dẫn GA1102CAL ).

Kiểm tra đầu dò

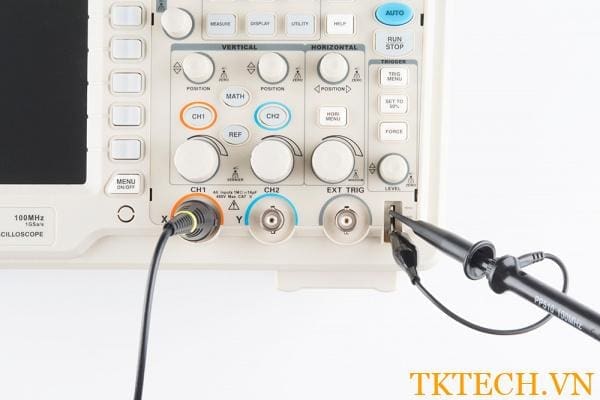

Hãy kết nối kênh đó với một tín hiệu có ý nghĩa. Hầu hết các máy hiện sóng sẽ có bộ tạo tần số tích hợp phát ra sóng tần số đặt đáng tin cậy – trên GA1102CAL có đầu ra sóng vuông 1kHz ở phía dưới bên phải của bảng điều khiển phía trước. Đầu ra máy phát tần số có hai dây dẫn riêng biệt – một cho tín hiệu và một cho mặt đất. Kết nối clip mặt đất của đầu dò với mặt đất và đầu dò với đầu ra tín hiệu.

Ngay khi bạn kết nối cả hai phần của đầu dò, bạn sẽ thấy tín hiệu bắt đầu nhảy xung quanh màn hình của mình. Hãy thử nghịch với các nút hệ thống ngang và dọc để điều khiển dạng sóng xung quanh màn hình. Xoay các núm tỷ lệ theo chiều kim đồng hồ sẽ “phóng to” dạng sóng của bạn và thu nhỏ theo chiều ngược chiều kim đồng hồ. Bạn cũng có thể sử dụng núm vị trí để tiếp tục xác định vị trí dạng sóng của mình.

Nếu sóng của bạn vẫn không ổn định, hãy thử xoay núm vị trí kích hoạt . Đảm bảo kích hoạt không cao hơn đỉnh sóng cao nhất của dạng sóng của bạn . Theo mặc định, loại kích hoạt nên được đặt thành cạnh, thường là lựa chọn tốt cho sóng vuông như thế này.

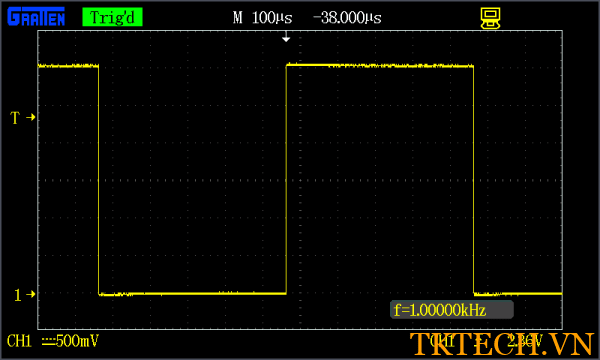

Hãy thử nghịch với các nút đó đủ để hiển thị một chu kỳ sóng của bạn trên màn hình.

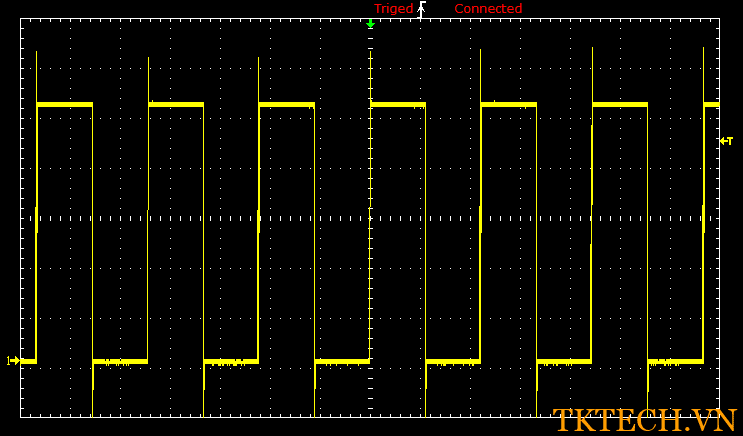

Hoặc thử phóng to theo tỷ lệ thời gian để hiển thị hàng chục hình vuông.

Bồi thường một thăm dò suy yếu

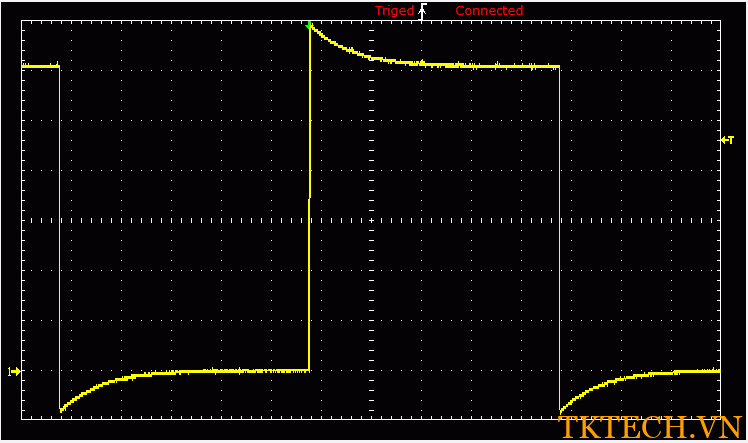

Nếu đầu dò của bạn được đặt thành 10X và bạn không có dạng sóng vuông hoàn hảo như hình trên, bạn có thể cần phải bù đầu dò của mình . Hầu hết các đầu dò có một đầu vít lõm, bạn có thể xoay để điều chỉnh điện dung shunt của đầu dò.

Hãy thử sử dụng một tuốc nơ vít nhỏ để xoay tông đơ này và xem điều gì xảy ra với dạng sóng.

Điều chỉnh nắp cắt trên tay cầm đầu dò cho đến khi bạn có sóng vuông thẳng . Bồi thường chỉ cần thiết nếu đầu dò của bạn bị suy giảm (ví dụ 10X), trong trường hợp đó là rất quan trọng (đặc biệt là nếu bạn không biết ai đã sử dụng máy hiện sóng của mình lần cuối!).

Mẹo thăm dò, kích hoạt và nhân rộng

Khi bạn đã bù đầu dò của mình, đã đến lúc đo tín hiệu thực! Đi tìm một nguồn tín hiệu ( máy phát tần số ? , Terror-Min? ) Và quay lại.

Chìa khóa đầu tiên để thăm dò tín hiệu là tìm điểm nối đất chắc chắn, đáng tin cậy . Chốt clip mặt đất của bạn xuống một mặt đất đã biết, đôi khi bạn có thể phải sử dụng một sợi dây nhỏ để trung gian giữa kẹp đất và điểm tiếp đất của mạch. Sau đó kết nối đầu dò của bạn với tín hiệu được thử nghiệm. Mẹo thăm dò tồn tại ở nhiều yếu tố hình thức khác nhau – clip tải lò xo, điểm tốt, móc, v.v. – hãy cố gắng tìm một yếu tố không yêu cầu bạn phải giữ nó đúng lúc.

Khi tín hiệu của bạn xuất hiện trên màn hình, bạn có thể muốn bắt đầu bằng cách điều chỉnh tỷ lệ ngang và dọc thành ít nhất là “sân bóng” của tín hiệu của bạn. Nếu bạn đang tìm kiếm sóng vuông 5V 1kHz, có thể bạn sẽ muốn có volt / div ở khoảng 0,5-1V và đặt giây / div ở khoảng 100 Lời nói (14 phân chia sẽ hiển thị khoảng một nửa rưỡi).

Nếu một phần sóng của bạn tăng hoặc giảm màn hình, bạn có thể điều chỉnh vị trí thẳng đứng để di chuyển lên hoặc xuống. Nếu tín hiệu của bạn hoàn toàn là DC, bạn có thể muốn điều chỉnh mức 0V gần cuối màn hình.

Một khi bạn có quy mô ballparked, dạng sóng của bạn có thể cần một số kích hoạt. Kích hoạt cạnh – trong đó máy hiện sóng cố gắng bắt đầu quét khi thấy điện áp tăng (hoặc giảm) qua điểm đặt – là loại dễ sử dụng nhất. Sử dụng trình kích hoạt cạnh, cố gắng đặt mức kích hoạt thành một điểm trên dạng sóng của bạn, chỉ nhìn thấy cạnh tăng một lần trong mỗi khoảng thời gian .

Bây giờ chỉ cần chia tỷ lệ, vị trí, kích hoạt và lặp lại cho đến khi bạn nhìn vào chính xác những gì bạn cần.

Đo hai lần cắt một lần

Với tín hiệu nằm trong máy hiện sóng, được kích hoạt và chia tỷ lệ, đã đến lúc đo các quá độ, chu kỳ và các thuộc tính dạng sóng khác. Một số máy hiện sóng có nhiều công cụ đo lường hơn các máy hiện sóng khác, nhưng ít nhất tất cả chúng đều có sự phân chia, từ đó bạn sẽ có thể ước tính ít nhất là biên độ và tần số.

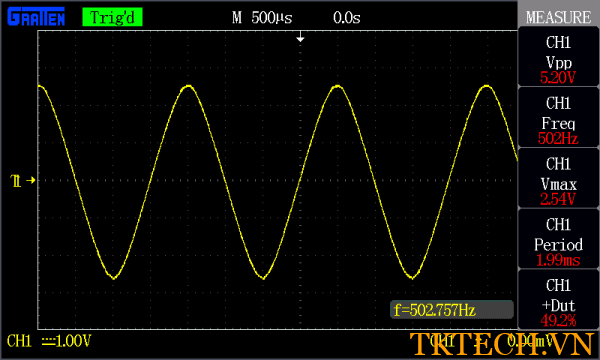

Nhiều máy hiện sóng hỗ trợ nhiều công cụ đo lường tự động, thậm chí chúng có thể liên tục hiển thị thông tin phù hợp nhất, như tần số. Để tận dụng tối đa máy hiện sóng của bạn, bạn sẽ muốn khám phá tất cả các chức năng đo mà nó hỗ trợ. Hầu hết các máy hiện sóng sẽ tự động tính toán tần số, biên độ, chu kỳ nhiệm vụ, điện áp trung bình và một loạt các đặc điểm sóng khác cho bạn.

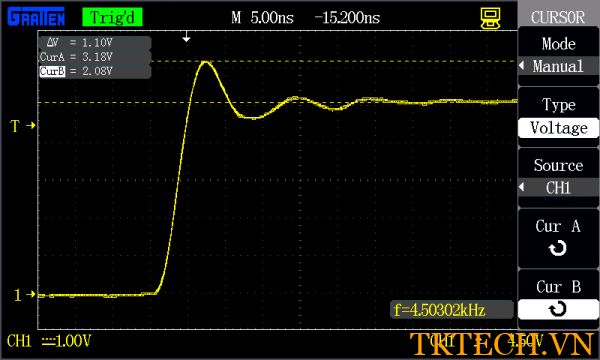

Một công cụ đo lường thứ ba mà nhiều máy hiện sóng cung cấp là con trỏ . Các con trỏ là trên màn hình, các dấu di động có thể được đặt trên trục thời gian hoặc trục điện áp. Con trỏ thường đi theo cặp, vì vậy bạn có thể đo sự khác biệt giữa cái này và cái kia.

Khi bạn đã đo được số lượng bạn đang tìm kiếm, bạn có thể bắt đầu điều chỉnh mạch của mình và đo thêm một số thứ nữa! Một số máy hiện sóng cũng hỗ trợ lưu , in hoặc lưu trữ dạng sóng, do đó bạn có thể nhớ lại và ghi nhớ những lần tốt đó khi bạn quét tín hiệu đó.

Để tìm hiểu thêm về những gì máy hiện sóng của bạn có thể làm, hãy tham khảo hướng dẫn sử dụng của nó!
