8 lỗi đo công suất quang thường gặp và cách khắc phục

Lỗi đo công suất quang là tình huống phổ biến khiến kết quả đo bị sai lệch, gây ảnh hưởng đến việc bảo trì và kiểm tra hệ thống mạng quang. Để đảm bảo độ chính xác và hiệu suất, kỹ thuật viên cần nắm rõ nguyên nhân và cách khắc phục từng lỗi. Bài viết dưới đây của TKTECH sẽ giúp bạn hiểu rõ 8 lỗi thường gặp, đồng thời hướng dẫn từng bước xử lý hiệu quả.

Công suất quang là gì và tại sao phải đo chính xác?

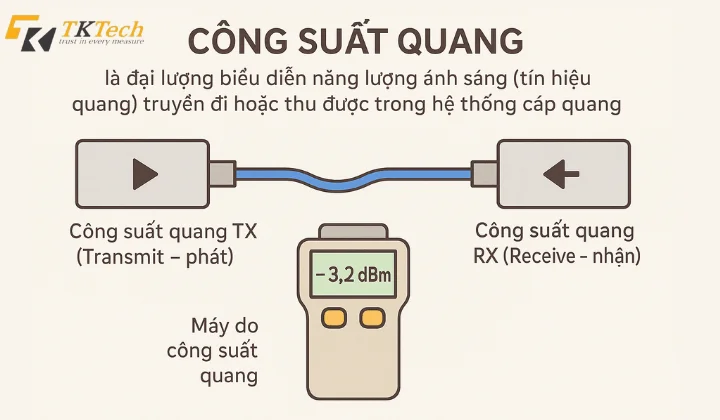

Công suất quang là lượng năng lượng ánh sáng được truyền qua sợi quang trong một khoảng thời gian nhất định. Đây là thông số cực kỳ quan trọng giúp kỹ thuật viên đánh giá chất lượng đường truyền, khả năng hoạt động của thiết bị phát thu, và phát hiện lỗi sớm trong hệ thống.
Việc đo công suất quang chính xác giúp:

• Đảm bảo tín hiệu truyền tải ổn định, không bị suy hao.
• Phát hiện kịp thời lỗi kết nối hoặc thiết bị yếu.
• Đánh giá hiệu suất hoạt động sau lắp đặt và bảo trì.

Nếu đo sai, kỹ thuật viên có thể đưa ra quyết định sai lầm như thay thế thiết bị không cần thiết, hoặc bỏ sót lỗi nghiêm trọng trong hệ thống.

8 lỗi thường gặp khi đo công suất quang

Trong quá trình thi công và bảo trì hệ thống mạng quang, kỹ thuật viên rất dễ gặp phải các lỗi khiến kết quả đo công suất quang bị sai lệch. Dưới đây là 8 lỗi phổ biến nhất cùng nguyên nhân và hướng khắc phục chi tiết.

Đầu nối quang bẩn hoặc bị trầy xước

Đây là lỗi xuất hiện thường xuyên nhất khi đo công suất quang. Đầu nối quang (connector) chính là điểm tiếp xúc trực tiếp giữa thiết bị đo và sợi quang. Nếu đầu nối bị bám bụi, dính dầu mỡ hoặc bị trầy xước nhẹ, tín hiệu truyền qua sẽ bị suy hao hoặc phản xạ ngược, dẫn đến sai số lớn trong kết quả đo. Lâu ngày, bụi bẩn còn có thể làm hỏng bề mặt đầu nối, khiến việc đo càng trở nên thiếu chính xác hơn.

Thiết bị đo bị sai lệch hoặc chưa hiệu chuẩn

Một trong những nguyên nhân hàng đầu khiến kết quả đo công suất quang bị sai là do thiết bị không được hiệu chuẩn định kỳ. Sau một thời gian dài sử dụng, linh kiện bên trong thiết bị có thể bị lão hóa, cộng thêm ảnh hưởng từ môi trường như nhiệt độ, độ ẩm, va chạm, khiến cảm biến quang học bị lệch chuẩn.

Kết nối đầu đo không đúng hoặc không chặt

Lỗi này xảy ra khi người dùng chọn sai loại đầu nối (ví dụ dùng đầu SC trong khi cổng là FC) hoặc gắn đầu nối chưa chặt, dẫn đến tín hiệu bị suy hao hoặc mất hoàn toàn. Thậm chí chỉ cần một sai lệch nhỏ trong góc kết nối cũng có thể khiến năng lượng ánh sáng truyền qua bị phân tán, làm kết quả đo sai lệch đáng kể.

Bước sóng đo không khớp với nguồn phát

Mỗi hệ thống quang đều hoạt động ở một hoặc một vài bước sóng nhất định, phổ biến nhất là 1310 nm và 1550 nm. Nếu người đo chọn sai bước sóng trên thiết bị, tín hiệu nhận được sẽ không tương thích với nguồn phát, dẫn đến kết quả đo bị sai lệch lớn, thậm chí không có tín hiệu.

Ảnh hưởng môi trường và thao tác người đo

Ngoài thiết bị và đầu nối, yếu tố môi trường và thao tác của kỹ thuật viên cũng đóng vai trò quan trọng. Nhiệt độ quá cao, độ ẩm lớn, hoặc việc thao tác sai như cắm rút liên tục, không chờ tín hiệu ổn định… đều có thể gây sai số đáng kể. Đặc biệt, trong môi trường nóng ẩm, chỉ số khúc xạ của sợi quang có thể thay đổi nhẹ, ảnh hưởng đến tín hiệu đo.

Máy đo công suất không hiển thị kết quả

Nguyên nhân thường do pin yếu, cổng kết nối lỏng hoặc cảm biến bị lỗi. Trước khi kết luận máy hỏng, hãy kiểm tra nguồn điện, dây nối và cổng kết nối quang. Nếu vẫn không hiển thị, nên khởi động lại thiết bị hoặc cập nhật firmware mới nhất từ nhà sản xuất.

Máy đo bị lỗi phần mềm hoặc phần cứng

Khi thiết bị hoạt động không ổn định, hiển thị sai giá trị hoặc không phản hồi, có thể phần mềm điều khiển bị xung đột hoặc phần cứng bị hư hại. Trong trường hợp này, nên khôi phục cài đặt gốc, thử lại với thiết bị khác, hoặc gửi máy đến trung tâm bảo hành để kiểm tra kỹ thuật. Việc cố sử dụng tiếp có thể làm sai lệch toàn bộ phép đo.

Lỗi do thay đổi chiều dài cáp quang

Chiều dài cáp quang ảnh hưởng trực tiếp đến mức suy hao tín hiệu. Khi thay đổi chiều dài mà không tính lại giá trị suy hao tương ứng, kết quả đo công suất quang sẽ không chính xác. Vì vậy, trước khi đo, kỹ thuật viên cần xác định rõ độ dài và loại cáp sử dụng để hiệu chỉnh lại phép đo cho phù hợp.

Nguyên nhân gây ra lỗi đo công suất quang

Bên cạnh 8 lỗi cụ thể đã được đề cập, vẫn còn nhiều nguyên nhân gốc rễ khác có thể khiến kết quả đo bị sai lệch. Những nguyên nhân này thường xuất phát từ yếu tố môi trường, thiết bị hoặc thao tác của người dùng trong quá trình đo.

• Thiết bị không đạt tiêu chuẩn: Máy đo kém chất lượng, không rõ nguồn gốc, không có chứng chỉ hiệu chuẩn sẽ cho kết quả sai.
• Kỹ thuật lắp đặt không chính xác: Sợi quang bị gập, đầu nối không vuông góc, hoặc kết nối sai chuẩn.
• Ảnh hưởng của nhiệt độ và độ ẩm: Môi trường không ổn định làm thay đổi chỉ số khúc xạ của sợi quang.
• Bụi bẩn và nhiễm tạp chất: Dễ bám vào đầu nối gây phản xạ ngược và làm suy hao tín hiệu.

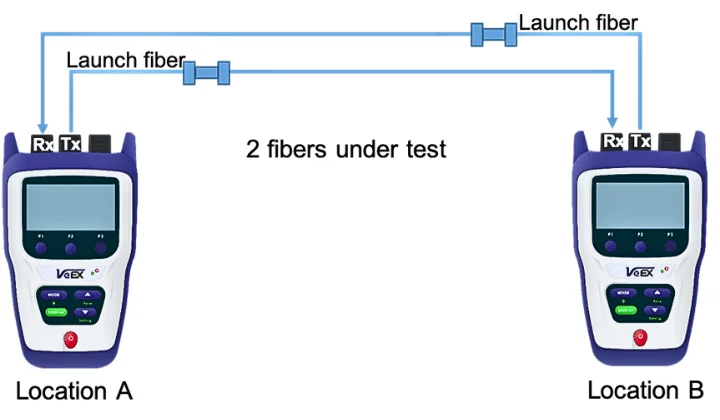

Các bước khắc phục lỗi đo công suất quang

Khi phát hiện kết quả đo công suất quang có dấu hiệu sai lệch, kỹ thuật viên cần bình tĩnh và tiến hành xử lý theo quy trình chuẩn gồm 5 bước. Việc tuân thủ từng bước không chỉ giúp xác định chính xác nguyên nhân gây lỗi mà còn đảm bảo kết quả cuối cùng đạt độ tin cậy cao nhất.

Bước 1 – Kiểm tra thiết bị đo:
Trước hết, hãy kiểm tra tổng thể tình trạng hoạt động của máy đo công suất quang. Đảm bảo thiết bị vẫn hoạt động ổn định, pin còn đủ dung lượng, các phím bấm phản hồi tốt và màn hình hiển thị rõ ràng. Đặc biệt, cần xác nhận rằng máy đã được hiệu chuẩn đúng kỳ hạn theo khuyến cáo của nhà sản xuất. Nếu phát hiện dấu hiệu bất thường như dao động số liệu hoặc phản ứng chậm, nên thử với nguồn quang chuẩn để kiểm tra độ chính xác trước khi tiếp tục.

Bước 2 – Xác nhận kết nối quang:
Tiếp theo, tiến hành kiểm tra toàn bộ kết nối giữa thiết bị đo và sợi quang. Đây là khâu rất dễ gây sai số nếu đầu nối bị lỏng, bẩn hoặc dùng sai chuẩn. Kỹ thuật viên cần vệ sinh sạch sẽ đầu nối, dùng đúng loại adapter tương thích và gắn chắc chắn theo đúng hướng. Sau khi lắp đặt, nên nhẹ nhàng xoay hoặc nhấn nhẹ để đảm bảo đầu nối tiếp xúc hoàn toàn, tránh hiện tượng mất tín hiệu do kết nối không ổn định.

Bước 3 – Đánh giá điều kiện môi trường:
Môi trường đo có ảnh hưởng lớn đến độ chính xác của kết quả, đặc biệt là khi đo ngoài hiện trường. Hãy chọn nơi đo khô ráo, thông thoáng, nhiệt độ ổn định, tránh những khu vực có ánh nắng chiếu trực tiếp hoặc độ ẩm quá cao. Ngoài ra, cần hạn chế tối đa các tác nhân gây nhiễu như gió mạnh, rung lắc hoặc thay đổi đột ngột về nhiệt độ, vì chúng có thể khiến tín hiệu quang dao động trong thời gian đo.

Bước 4 – Kiểm tra toàn bộ hệ thống quang:
Nếu kết quả vẫn chưa ổn định, hãy mở rộng phạm vi kiểm tra ra toàn bộ hệ thống, bao gồm sợi quang, mối hàn, bộ chia quang, thiết bị phát thu, cũng như các đầu nối trung gian. Mỗi thành phần có thể là nguyên nhân gây suy hao tín hiệu, làm kết quả đo sai lệch. Việc rà soát tổng thể giúp kỹ thuật viên phát hiện được vị trí lỗi tiềm ẩn, chẳng hạn sợi quang bị gập, mối nối bị nứt, hoặc thiết bị đầu cuối yếu công suất.

Bước 5 – Thực hiện lại phép đo và so sánh kết quả:
Sau khi đã hiệu chỉnh tất cả các yếu tố, hãy tiến hành đo lại theo đúng quy trình và ghi nhận kết quả mới. Tiếp đó, so sánh giá trị vừa đo với giá trị chuẩn hoặc dữ liệu đo trước đó để đánh giá độ chênh lệch. Nếu kết quả nằm trong khoảng sai số cho phép (thường ±0.2 dBm), có thể kết luận phép đo đã chính xác. Ngược lại, nếu sai số vẫn cao, cần lặp lại các bước trên một lần nữa hoặc thay thế thiết bị để loại bỏ hoàn toàn khả năng lỗi.

Tuân thủ quy trình 5 bước này giúp kỹ thuật viên không chỉ xử lý nhanh chóng các lỗi đo công suất quang mà còn nâng cao chất lượng kiểm tra, đảm bảo hệ thống quang hoạt động ổn định và an toàn.

Các tiêu chuẩn và sai số chấp nhận được trong đo công suất quang

Khi đo công suất quang, tùy theo thiết bị và ứng dụng mà sai số cho phép thường nằm trong khoảng ±0.2 dBm.
Một số tiêu chuẩn quốc tế được áp dụng:

• TIA/EIA-568: quy định về đo kiểm cáp quang.
• IEC 61280-4-2: hướng dẫn đo suy hao trên hệ thống quang đa mode.
• ISO/IEC 14763-3: quy định phương pháp kiểm tra và sai số chấp nhận được.

Gợi ý thêm:

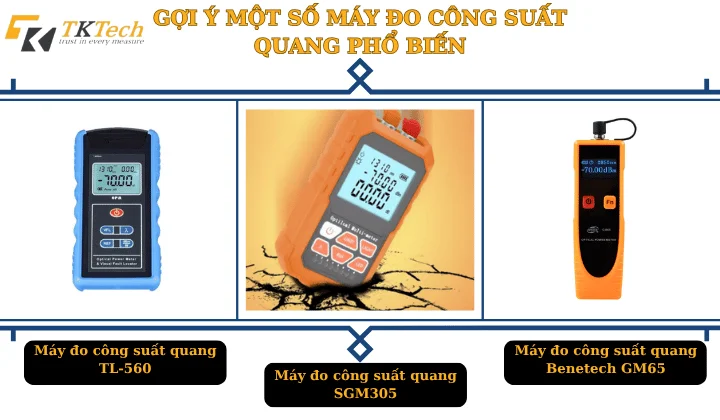

Trong quá trình đo, để dễ dàng phát hiện và xử lý các lỗi như suy hao bất thường, kết nối kém hoặc sai lệch tín hiệu, máy đo công suất quang là thiết bị không thể thiếu. Bạn có thể tham khảo các model:

• Máy đo công suất quang SGM305: hỗ trợ kiểm tra nhanh và phát hiện các điểm suy hao tín hiệu.
• Máy đo công suất quang TL-560: giúp đánh giá độ ổn định của hệ thống và phát hiện sai số trong quá trình truyền dẫn.
• Máy đo công suất quang Benetech GM65: phù hợp để kiểm tra, so sánh và xác định nguyên nhân khiến kết quả đo bị lệch.

Những thiết bị này giúp kỹ thuật viên nhanh chóng nhận biết và khắc phục các vấn đề trong phép đo, đảm bảo kết quả chính xác và ổn định.

FAQ – Câu hỏi thường gặp khi xử lý lỗi đo công suất quang

Khi nào cần đo lại công suất quang?
Người dùng nên tiến hành đo lại công suất quang sau mỗi lần bảo trì hệ thống, thay đổi sợi quang, hoặc khi nghi ngờ tín hiệu bị suy hao bất thường.

Đo sai công suất quang có ảnh hưởng lớn không?
Việc đo sai công suất có thể khiến người vận hành đánh giá sai tình trạng của hệ thống, dẫn đến những quyết định xử lý không chính xác và làm giảm hiệu suất truyền dẫn.

Công suất quang đo có chính xác tuyệt đối không?

Không. Kết quả đo chỉ mang tính tương đối vì còn phụ thuộc vào sai số thiết bị, điều kiện môi trường và chất lượng đầu nối quang. Tuy nhiên, nếu hiệu chuẩn định kỳ đúng cách, độ chính xác vẫn được đảm bảo cho hầu hết ứng dụng kỹ thuật.

Lỗi đo công suất quang là nguyên nhân chính khiến kết quả kiểm tra hệ thống quang bị sai lệch, ảnh hưởng đến chất lượng truyền dẫn. Bằng cách hiểu rõ nguyên nhân, thực hiện đúng quy trình và sử dụng thiết bị chất lượng từ TKTECH, bạn sẽ đảm bảo kết quả đo chính xác và ổn định lâu dài.
