8 ứng dụng quan trọng của camera ảnh nhiệt trong bảo trì điện

Bảo trì hệ thống điện định kỳ là yếu tố then chốt để đảm bảo an toàn và hiệu suất. Tuy nhiên, các sự cố thường bắt nguồn từ những điểm quá nhiệt ẩn sau các lớp vỏ thiết bị. Camera nhiệt chính là giải pháp các kỹ sư dễ dàng nhận biết các điểm nóng bất thường mà không cần tiếp xúc. Trong bài viết này, hãy cùng tìm hiểu các ứng dụng không thể thiếu của camera ảnh nhiệt trong bảo trì điện nhé!

Camera nhiệt được ứng dụng thế nào trong bảo trì điện?

Bằng cách hiển thị nhiệt độ dưới dạng hình ảnh trực quan, camera nhiệt chính là giải pháp đột phá giúp phát hiện sớm các vấn đề như:

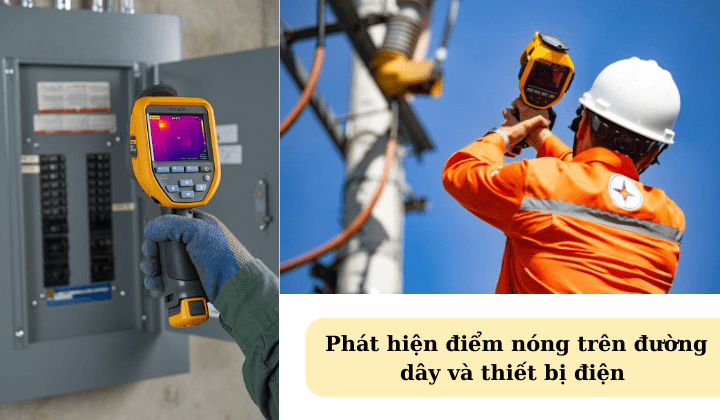

Phát hiện điểm nóng trên đường dây và thiết bị điện

Đây là ứng dụng phổ biến và quan trọng nhất của camera ảnh nhiệt trong bảo trì điện. Camera nhiệt nhanh chóng phát hiện các điểm bóng bất thường trên các thiết bị như cầu dao, aptomat, rơ-le, hộp đấu nối hay đầu cos. Các điểm nóng này thường là dấu hiệu của:

• Quá tải: Dòng điện vượt quá giới hạn cho phép.
• Lỏng kết nối: Mối nối không chặt, gây ra điện trở cao và sinh nhiệt.
• Tiếp xúc kém: Các bề mặt tiếp xúc bị oxy hóa hoặc bẩn, làm tăng nhiệt độ.

Việc phát hiện sớm các điểm nóng giúp ngăn chặn sự cố chập cháy, nổ và hư hỏng thiết bị, đảm bảo an toàn cho toàn bộ hệ thống điện.

Kiểm tra tình trạng motor và động cơ điện

Motor và động cơ điện là những thiết bị quan trọng trong sản xuất. Khi hoạt động, nhiệt độ của chúng cần được duy trì ở mức ổn định. Camera ảnh nhiệt giúp kỹ sư dễ dàng kiểm tra:

• Vòng bi bị mòn: Vòng bi bị mòn sẽ tạo ra ma sát và nhiệt độ cao bất thường.
• Quá tải: Động cơ hoạt động quá công suất, dẫn đến nhiệt độ tăng cao.
• Lỗi cuộn dây: Lỗi điện từ trong cuộn dây cũng là nguyên nhân gây nóng cục bộ.

Phát hiện sớm các lỗi này giúp kéo dài tuổi thọ của động cơ, tránh hư hỏng đột ngột gây gián đoạn quy trình sản xuất.

Xem thêm: Ứng dụng của camera nhiệt trong kiểm tra mạng lưới điện

Đánh giá hiệu suất hoạt động của máy biến áp

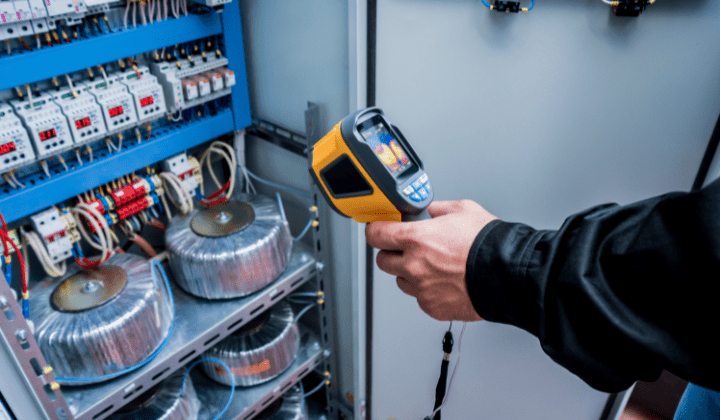

Máy biến áp là trái tim của hệ thống điện. Vì thế, việc giám sát nhiệt độ của máy biến áp bằng camera ảnh nhiệt trong bảo trì điện là cực kỳ cần thiết. Kỹ sư có thể kiểm tra:

• Nhiệt độ của lõi và cuộn dây: Nhiệt độ quá cao cho thấy máy biến áp đang hoạt động quá tải hoặc có vấn đề nội tại.
• Nhiệt độ của các đầu nối bushing và bộ tản nhiệt: Phát hiện lỏng lẻo hoặc hư hỏng.

Thông qua việc phân tích hình ảnh nhiệt sẽ giúp bạn dự đoán khả năng quá tải, phát hiện rò rỉ dầu cách điện, từ đó giảm thiểu nguy cơ cháy nổ.

Kiểm tra tụ điện và bình ắc quy

Trong các hệ thống điện công nghiệp và dự phòng, tụ điện và ắc quy đóng vai trò quan trọng. Khi tụ điện bị hỏng hoặc ắc quy bị lỗi, chúng sẽ toả nhiệt cao hơn mức bình thường. Sử dụng camera ảnh nhiệt sẽ giúp xác định nhanh chóng:

• Tụ điện bị hỏng hoặc quá tải: Tụ bị chập hoặc hoạt động quá công suất sẽ nóng lên.
• Cell ắc quy bị lỗi: Một cell ắc quy bị hỏng trong một chuỗi có thể gây ra hiện tượng quá nhiệt.

Điều này đảm bảo hệ thống lưu trữ điện hoạt động ổn định và an toàn.

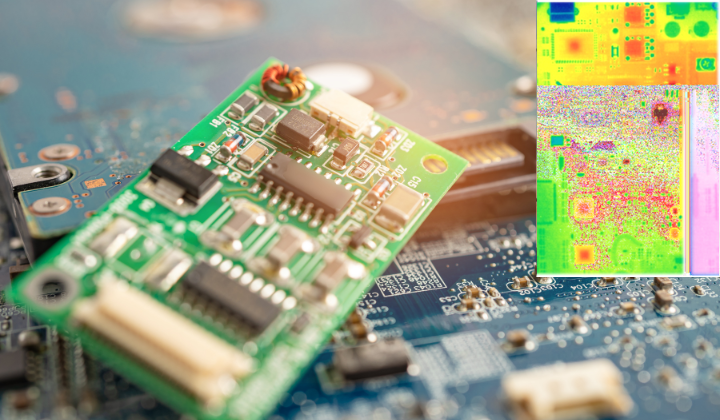

Kiểm tra hệ thống bảng mạch và thiết bị điện tử

Trong ngành sản xuất điện tử, camera nhiệt là công cụ đắc lực để kiểm tra chất lượng sản phẩm và khắc phục sự cố. Khi một linh kiện điện tử bị lỗi (chẳng hạn như một con chip, điện trở hoặc tụ điện), nó có thể tỏa nhiệt cao. Kỹ sư sử dụng camera nhiệt trong bảo trì điện để:

• Xác định chính xác vị trí lỗi: Khoanh vùng khu vực có nhiệt độ cao bất thường trên bảng mạch.
• Phân tích sự phân bố nhiệt: Đánh giá hiệu quả của hệ thống tản nhiệt.

Thông qua việc kiểm tra bằng camera ảnh nhiệt trong bảo trì điện giúp rút ngắn thời gian sửa chữa và đảm bảo chất lượng sản phẩm.

Phát hiện sự cố trên hệ thống cáp ngầm

Kiểm tra cáp ngầm hay ống dẫn điện là một thách thức lớn, và camera nhiệt là giải pháp lý tưởng. Khi một đoạn cáp ngầm bị chập hoặc lỏng mối nối, nó sẽ tỏa nhiệt và làm nóng lớp đất hoặc mặt đường phía trên. Kỹ sư có thể:

• Quét khu vực nghi ngờ: Sử dụng camera nhiệt để tìm kiếm các vùng đất có nhiệt độ cao bất thường.
• Xác định vị trí chính xác của sự cố: Giúp việc đào bới được khoanh vùng, tiết kiệm thời gian và chi phí.

Giám sát và kiểm tra hệ thống năng lượng mặt trời

Nhiệt độ đóng vai trò quan trọng trong hiệu suất của các tấm pin mặt trời. Camera ảnh nhiệt trong bảo trì điện được sử dụng để:

• Phát hiện “hot spots”: Những điểm nóng cục bộ trên bề mặt pin cho thấy lỗi trong một cell hoặc một chuỗi cell, làm giảm hiệu suất tổng thể.
• Kiểm tra hiệu suất chuỗi pin: So sánh nhiệt độ giữa các tấm pin để phát hiện sự sai khác.

Việc kiểm tra này giúp bảo trì hệ thống pin năng lượng mặt trời một cách hiệu quả, tối đa hóa sản lượng điện.

Kiểm tra hệ thống đèn chiếu sáng công nghiệp và dân dụng

Đèn chiếu sáng, đặc biệt là đèn công suất lớn có thể gặp các vấn đề về nhiệt. Sử dụng camera nhiệt giúp bạn kiểm tra được:

• Tình trạng của chấn lưu (ballast) và bộ nguồn: Các bộ phận này khi quá nóng có thể gây ra cháy nổ hoặc hỏng đèn.
• Các mối nối dây điện: Phát hiện các điểm nóng do lỏng lẻo hoặc quá tải.

Ứng dụng này của camera ảnh nhiệt trong bảo trì điện sẽ giúp đảm bảo an toàn, tiết kiệm điện năng và kéo dài tuổi thọ của hệ thống chiếu sáng.

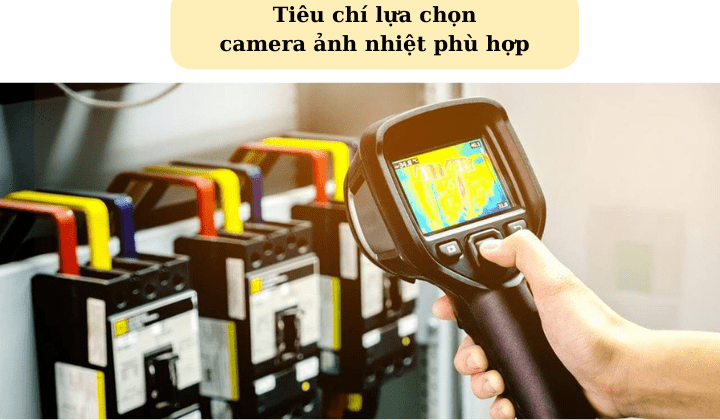

Lựa chọn camera ảnh nhiệt phù hợp với nhu cầu bảo trì điện

Khi lựa chọn camera ảnh nhiệt trong bảo trì điện, bạn cần cân nhắc các tiêu chí kỹ thuật sau để đảm bảo thiết bị đáp ứng đúng nhu cầu công việc, mang lại hiệu quả cao và tiết kiệm chi phí:

Độ phân giải (IR Resolution)

Độ phân giải là số lượng điểm ảnh (pixel) mà cảm biến hồng ngoại có thể ghi lại, thường được biểu thị dưới dạng 160×120, 320×240 hoặc 640×480 pixel. Độ phân giải càng cao thì hình ảnh nhiệt càng rõ nét, chi tiết và chính xác.

Trong bảo trì điện, việc xác định chính xác vị trí một điểm nóng nhỏ từ xa là rất cần thiết. Độ phân giải cao giúp bạn nhìn rõ các chi tiết nhỏ trên bảng mạch, đầu nối hoặc các linh kiện điện tử để tránh chẩn đoán sai.

Độ nhạy nhiệt (NETD)

Độ nhạy nhiệt cho biết khả năng của camera trong việc phát hiện sự thay đổi nhiệt độ nhỏ nhất. Chỉ số này được đo bằng millikelvin (mK). Chỉ số NETD càng thấp, camera càng nhạy, có thể phát hiện những thay đổi nhiệt độ rất nhỏ.

Trong nhiều trường hợp, sự cố điện bắt đầu bằng một sự tăng nhiệt độ rất nhẹ. Một camera có độ nhạy cao (ví dụ: < 50 mK) sẽ phát hiện sớm các vấn đề này trước khi chúng trở nên nghiêm trọng, giúp bạn chủ động phòng ngừa.

Dải đo nhiệt độ

Dải đo nhiệt độ là khoảng nhiệt độ tối thiểu và tối đa mà camera có thể đo được. Dải đo cần phù hợp với môi trường làm việc của bạn. Đối với bảo trì điện, các thiết bị thường hoạt động ở nhiệt độ cao, vì vậy dải đo cần đủ rộng để không bị “bão hòa” (saturation) khi gặp các điểm quá nhiệt.

Lựa chọn dải đo phù hợp cho camera ảnh nhiệt trong bảo trì điện sẽ đảm bảo bạn có thể đo lường chính xác cả những điểm có nhiệt độ cao bất thường trên các thiết bị như máy biến áp hay motor điện.

Các tính năng đặc biệt hỗ trợ

Ngoài các thông số kỹ thuật cơ bản, một số tính năng thông minh của camera ảnh nhiệt trong bảo trì điện sẽ giúp công việc bảo trì của bạn trở nên hiệu quả hơn như:

• Đo điểm, đo vùng: Cho phép bạn xác định nhiệt độ chính xác tại một điểm cụ thể hoặc trong một khu vực được khoanh vùng trên màn hình.
• Ghi chú giọng nói, ảnh Visible: Hỗ trợ lưu trữ dữ liệu bằng cách ghi chú giọng nói hoặc chụp kèm ảnh thực (visible) để dễ dàng đối chiếu và tạo báo cáo.
• Kết nối không dây (Wi-Fi, Bluetooth): Giúp truyền dữ liệu trực tiếp đến máy tính, điện thoại để phân tích và chia sẻ báo cáo ngay tại hiện trường.
• Phần mềm phân tích chuyên sâu: Giúp bạn tạo các báo cáo chuyên nghiệp, phân tích xu hướng nhiệt độ và lưu trữ dữ liệu một cách khoa học.

Một số mẫu camera nhiệt nên dùng trong bảo trì điện

Việc lựa chọn một chiếc camera ảnh nhiệt trong bảo trì điện phù hợp có thể tạo ra sự khác biệt lớn về hiệu quả và độ an toàn. Dưới đây là hai mẫu camera nổi bật, được tin dùng rộng rãi nhờ các tính năng chuyên biệt cho ngành điện.

– Camera nhiệt Fluke TiS20+: Độ phân giải 120×90 pixel, độ nhạy nhiệt <60 mK cho phép phát hiện chính xác các điểm nóng. Tính năng IR-Fusion độc quyền kết hợp hình ảnh nhiệt và hình ảnh thực để dễ dàng định vị các sự cố. Giao diện trực quan, dễ sử dụng cùng với khả năng chịu va đập tốt, lý tưởng cho các kỹ sư điện thường xuyên làm việc tại hiện trường.

– Camera nhiệt Testo 868: Độ phân giải 160×120 pixel mang lại hình ảnh chi tiết, giúp bạn phát hiện các điểm nóng nhỏ trên các thiết bị điện. Kết nối Wi-Fi với ứng dụng Testo Thermography, cho phép truyền dữ liệu, phân tích và tạo báo cáo ngay trên điện thoại hoặc máy tính bảng.

Hãy nâng cao hiệu quả và sự an toàn với 8 ứng dụng cốt lõi của camera ảnh nhiệt. Từ kiểm tra motor, máy biến áp đến cáp ngầm, công nghệ này giúp phát hiện sớm sự cố, giảm chi phí. Xem ngay các mẫu sản phẩm của những thương hiệu uy tín như Fluke, Testo, Flir… tại TKTECH. Hoặc liên hệ qua hotline (0947778884) để được tư vấn giải pháp phù hợp.
