Một phép đo điện áp chính xác là nền tảng để chẩn đoán sự cố, bảo trì thiết bị và đảm bảo an toàn cho toàn bộ hệ thống điện. Việc đo sai không chỉ dẫn đến chẩn đoán lỗi sai lệch mà còn tiềm ẩn nguy cơ gây hư hỏng thiết bị và nguy hiểm cho người thực hiện. Bài viết này sẽ giúp bạn nhận diện những lỗi thường gặp khi đo điện áp và đưa ra cách khắc phục hiệu quả, giúp bạn làm việc an toàn và chuyên nghiệp hơn.
Những lỗi thường gặp khi đo điện áp và cách khắc phục
Đo điện áp là một trong những phép đo cơ bản và quan trọng nhất trong ngành điện. Tuy nhiên, nếu không cẩn thận, bạn rất dễ mắc phải các lỗi thường gặp khi đo điện áp, gây nguy hiểm cho bản thân và thiết bị.
Đo điện áp xoay chiều (AC) nhưng chọn thang đo một chiều (DC)
Đây là lỗi cơ bản nhưng lại rất dễ mắc phải, đặc biệt với những người mới.
– Nguyên nhân: Đồng hồ vạn năng được chuyển sang chế độ đo điện áp một chiều (DCV) trong khi nguồn cần đo là điện áp xoay chiều (ACV).
– Hậu quả: Màn hình sẽ hiển thị giá trị không chính xác hoặc bằng 0, dẫn đến chẩn đoán sai lỗi.
– Cách khắc phục: Luôn xác định rõ nguồn điện cần đo là AC hay DC. Ký hiệu ~ là ACV, còn — là DCV. Hãy chuyển đúng chế độ đo trước khi thực hiện.
Đo sai thang đo (quá dải đo)
Đây là một trong những sai lầm phổ biến nhất mà nhiều người thường gặp phải khi đo điện áp.
– Nguyên nhân: Bạn chọn thang đo điện áp quá thấp so với giá trị thực tế của nguồn điện. Ví dụ: đo điện áp lưới 220V nhưng lại để thang đo 20V.
– Hậu quả: Gây hỏng đồng hồ đo ngay lập tức. Màn hình thiết bị thường sẽ hiển thị lỗi “OL” (Overload) hoặc không hiển thị gì.
– Cách khắc phục: Luôn chọn thang đo cao hơn giá trị điện áp bạn dự đoán. Hầu hết các đồng hồ vạn năng hiện đại đều có chức năng tự động chọn thang đo (Auto Range), giúp bạn tránh được lỗi này.

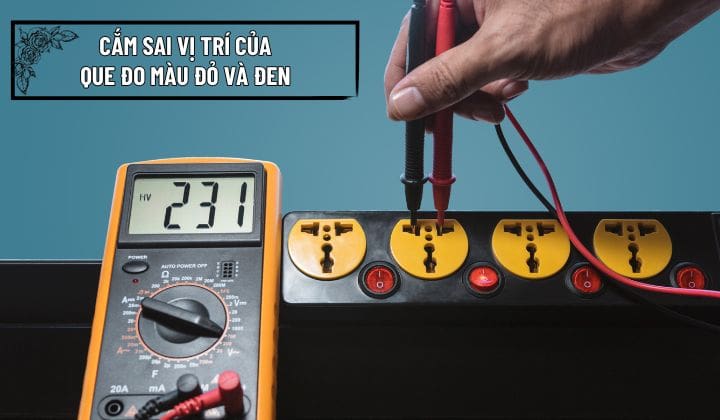

Cắm sai vị trí que đo
Sai một li, đi một dặm. Lỗi cắm que đo sai vị trí có thể gây ra những hậu quả nghiêm trọng.
– Nguyên nhân: Que đo màu đỏ và màu đen bị cắm sai vào các cổng COM, A, V. Ví dụ: que đỏ cắm vào cổng đo dòng điện (A) thay vì cổng đo điện áp (V).
– Hậu quả: Gây chập mạch và làm hỏng cầu chì hoặc mạch điện của đồng hồ. Đây là một lỗi rất nguy hiểm, đặc biệt khi đo các mạch có dòng điện lớn.
– Cách khắc phục: Trước khi đo, hãy kiểm tra kỹ vị trí cắm que đo. Que màu đen luôn cắm vào cổng COM, que màu đỏ cắm vào cổng có ký hiệu V (Voltage) khi đo điện áp.

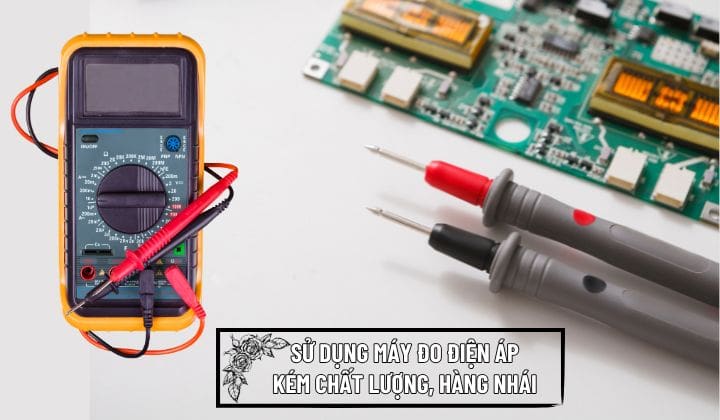

Sử dụng đồng hồ đo điện áp kém chất lượng, không chính xác
Một thiết bị không đáng tin cậy có thể gây ra rủi ro cho cả bạn và hệ thống.
– Nguyên nhân: Bạn đang sử dụng đồng hồ vạn năng không rõ nguồn gốc, không đạt chuẩn an toàn hoặc đã cũ, hỏng.
– Hậu quả: Kết quả đo không chính xác, gây ra các chẩn đoán sai và nguy hiểm hơn là không có khả năng bảo vệ người dùng khi xảy ra sự cố điện áp đột ngột.
– Cách khắc phục: Chỉ sử dụng các loại đồng hồ vạn năng từ các thương hiệu uy tín, co chứng nhận an toàn (CAT III, CAT IV). TKTECH chuyên cung cấp các thiết bị đo chính hãng, đảm bảo chất lượng và an toàn.
Bỏ qua điện áp ma
Hiện tượng này có thể đánh lừa cả những người thợ điện, kỹ sư có kinh nghiệm.
– Nguyên nhân: Đồng hồ đo hiển thị một giá trị điện áp nhỏ (vài V đến vài chục V) ngay cả khi mạch điện đã ngắt. Đây là hiện tượng cảm ứng điện từ từ các dây dẫn lân cận.
– Hậu quả: Dẫn đến nhầm lẫn, người dùng cho rằng mạch vẫn còn có điện và không dám thao tác, hoặc ngược lại, lầm tưởng có lỗi trong mạch.
– Cách khắc phục: Sử dụng đồng hồ vạn năng có tính năng đo trở kháng thấp LoZ. Chế độ này sẽ loại bỏ điện áp ma, hiển thị giá trị chính xác của điện áp thực.

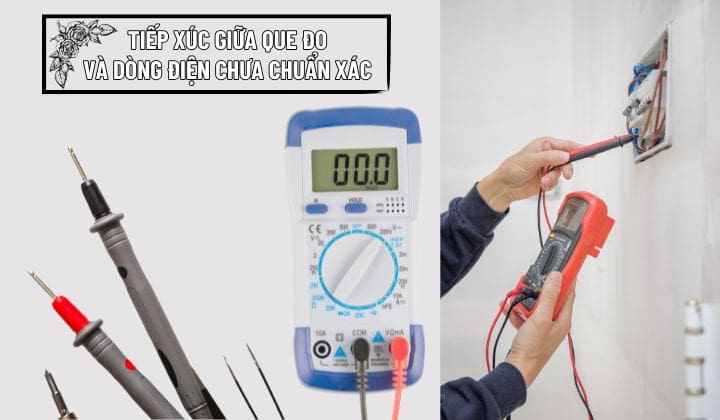

Không đảm bảo tiếp xúc tốt giữa que đo và mạch điện
Lỗi thường gặp khi đo điện áp này có thể xảy ra ngay cả khi bạn đã làm đúng tất cả các bước trên.
– Nguyên nhân: Que đo bị lỏng, bẩn hoặc không chạm hoàn toàn vào điểm đo trên mạch điện.
– Hậu quả: Màn hình hiển thị giá trị sai lệch hoặc bằng 0, gây khó khăn trong việc chẩn đoán.
– Cách khắc phục: Luôn giữ tay chắc chắn và đảm bảo đầu que đo tiếp xúc tốt với điểm cần đo. Vệ sinh đầu que đo định kỳ để loại bỏ bụi bẩn và oxy hóa.
Không kiểm tra tình trạng đồng hồ đo trước khi sử dụng
Đây là một bước đơn giản nhưng vô cùng quan trọng để đảm bảo an toàn và chính xác.
– Nguyên nhân: Bạn không kiểm tra pin, dây đo hoặc chức năng của đồng hồ trước khi tiến hành đo.
– Hậu quả: Dẫn đến kết quả không chính xác, gây lãng phí thời gian hoặc thậm chí là nguy hiểm nếu đồng hồ không còn hoạt động tốt.
– Cách khắc phục: Luôn kiểm tra pin và dây đo. Bạn nên thử đo một nguồn điện chuẩn (ví dụ: pin 9V) để đảm bảo đồng hồ hoạt động chính xác trước khi đo các mạch điện phức tạp.
Cách lựa chọn thiết bị đo điện áp chất lượng
Một trong những cách hiệu quả nhất để phòng tránh các lỗi thường gặp khi đo điện áp là đầu tư vào một thiết bị chất lượng. Dưới đây là những tiêu chí quan trọng bạn cần cân nhắc khi lựa chọn.
Tiêu chuẩn an toàn (CAT Rating)
Đây là tiêu chí quan trọng nhất, đảm bảo an toàn cho người sử dụng. Tiêu chuẩn CAT (Category) đánh giá khả năng bảo vệ của thiết bị trước các xung điện áp đột ngột (transient voltage).
- CAT II: Dành cho các thiết bị sử dụng trong gia đình, văn phòng.
- CAT III: Phù hợp cho các thiết bị công nghiệp nhẹ, bảng điện, đường dây phân phối trong tòa nhà.
- CAT IV: Dành cho các ứng dụng công nghiệp nặng, nguồn điện chính, hệ thống đường dây ngoài trời.
Bạn nên chọn máy đo điện áp có tiêu chuẩn CAT phù hợp hoặc cao hơn môi trường làm việc của mình để được bảo vệ tối đa.
Độ chính xác và độ phân giải
Độ chính xác là sai số tối đa của phép đo, thường được biểu thị dưới dạng phần trăm (ví dụ: ±0.5%). Độ phân giải là giá trị thay đổi nhỏ nhất mà thiết bị có thể đo được. Một đồng hồ vạn năng chất lượng cao sẽ có độ chính xác và độ phân giải cao, giúp bạn chẩn đoán các sự cố phức tạp một cách tin cậy hơn.
Công nghệ True-RMS tránh lỗi thường gặp khi đo điện áp
Đối với các hệ thống điện hiện đại có dạng sóng phi sin (non-sinusoidal), việc sử dụng đồng hồ không có True-RMS sẽ cho kết quả sai lệch. Công nghệ True-RMS (True Root Mean Square) giúp đồng hồ đo chính xác giá trị hiệu dụng thực của dòng điện và điện áp, bất kể dạng sóng có bị biến dạng hay không.
Tính năng đo trở kháng thấp (LoZ)
Như đã đề cập ở trên, tính năng LoZ (Low Impedance) rất hữu ích để loại bỏ hiện tượng “điện áp ma” (ghost voltage). Đây là một tính năng cần thiết cho các kỹ thuật viên làm việc trong các hệ thống điện có nhiều dây dẫn đi gần nhau.
Độ bền và thiết kế
Một thiết bị chất lượng cần có vỏ ngoài chắc chắn, chống va đập và chống bụi bẩn tốt. Thiết kế gọn nhẹ, màn hình rõ ràng, có đèn nền và các nút bấm dễ thao tác cũng giúp công việc của bạn trở nên thuận tiện hơn.
Tại TKTECH, chúng tôi cung cấp các thiết bị đo điện chính hãng từ các thương hiệu hàng đầu như, đáp ứng mọi tiêu chuẩn khắt khe nhất về an toàn và hiệu suất. Tham khảo TOP 7 thiết bị đo điện áp chất lượng:
Máy đo điện áp/liên tục SEW CT 01
Máy đo điện áp và kiểm tra liên tục Fluke T90
Máy đo điện áp Laserliner 083.025A
Quy trình đo điện áp an toàn, chính xác, ít lỗi
Để đảm bảo an toàn và đạt được kết quả đo chính xác, việc tuân thủ một quy trình đo lường tiêu chuẩn là vô cùng quan trọng. Một quy trình đúng sẽ giúp bạn hạn chế tối đa các lỗi thường gặp khi đo điện áp và bảo vệ cả bản thân lẫn thiết bị.
Bước 1: Chuẩn bị và kiểm tra thiết bị
Trước khi thực hiện bất kỳ phép đo nào, hãy đảm bảo đồng hồ vạn năng của bạn đã sẵn sàng. Kiểm tra pin, dây đo có bị đứt gãy hay hư hỏng không. Bạn có thể sử dụng tính năng kiểm tra thông mạch (continuity) hoặc đo một nguồn điện chuẩn (như pin 9V) để xác nhận thiết bị hoạt động chính xác.

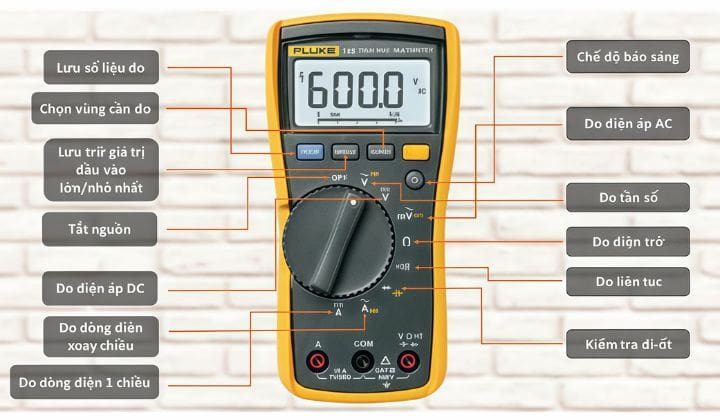

Bước 2: Chọn chức năng và thang đo phù hợp
Dựa vào loại nguồn điện cần đo (AC hay DC) và giá trị ước tính của nó, hãy:
- Chọn chức năng: Chuyển núm xoay về ký hiệu V~ (cho điện áp xoay chiều) hoặc V— (cho điện áp một chiều).
- Chọn thang đo: Nếu đồng hồ không có chức năng tự động chọn thang đo (Auto Range), hãy chọn thang đo cao hơn giá trị ước tính. Ví dụ, nếu đo điện áp 220V, chọn thang đo 750V.
Bước 3: Đảm bảo an toàn và kết nối que đo
- Đảm bảo an toàn: Đặt đồng hồ ở vị trí ổn định, tránh xa các vật liệu dễ cháy nổ. Đeo găng tay cách điện và sử dụng các dụng cụ bảo hộ cần thiết.
- Kết nối que đo: Cắm que đen vào cổng COM và que đỏ vào cổng V. Đảm bảo các que đo được cắm chắc chắn.
Bước 4: Thực hiện phép đo
Khi mọi thứ đã sẵn sàng, hãy thực hiện phép đo:
- Với điện áp AC: Chạm đầu que đo vào hai điểm cần đo trên mạch.
- Với điện áp DC: Chạm que đỏ vào cực dương (+) và que đen vào cực âm (-) của nguồn điện. Giữ tay chắc chắn để đảm bảo tiếp xúc tốt và đọc kết quả trên màn hình.
Bước 5: Đọc và phân tích kết quả
Sau khi đo, hãy đọc giá trị trên màn hình. Nếu kết quả hiển thị không ổn định, hãy kiểm tra lại các bước trên. Đối với các hệ thống phức tạp, bạn có thể cần đo nhiều lần và ghi lại các giá trị để phân tích và chẩn đoán chính xác hơn.
Việc nắm vững quy trình và các biện pháp phòng tránh là chìa khóa để hạn chế các lỗi thường gặp khi đo điện áp, đảm bảo an toàn cho bản thân và thiết bị. Thay vì chỉ khắc phục lỗi, hãy đầu tư vào một chiếc đồng hồ vạn năng chất lượng cao, có đầy đủ các tính năng bảo vệ và độ chính xác cần thiết.
Điều này không chỉ giúp bạn thực hiện công việc hiệu quả mà còn mang lại sự an tâm tuyệt đối. Hãy liên hệ với TKTECH để được tư vấn và lựa chọn thiết bị đo điện áp phù hợp nhất, đồng hành cùng bạn trên mọi dự án.
