Dụng cụ đo lường cơ khí: thước kẹp, micrometer, thước đo góc

Sai lệch 0.01 mm nghe có vẻ nhỏ, nhưng trong gia công cơ khí chính xác đó là khoảng cách đủ để một chi tiết không lắp vừa, một cụm truyền động bị rơ hoặc một lô hàng bị trả về. Chính xác đến đâu phụ thuộc không chỉ vào máy gia công mà còn vào dụng cụ đo lường bạn dùng để kiểm tra.

Thước kẹp, panme và thước đo góc đều có mặt ở hầu hết xưởng cơ khí, nhưng chọn sai loại cho sai bài toán thì có dụng cụ cũng như không. Bài viết này Thương Tín sẽ giúp bạn đi thẳng vào ba dụng cụ đo lường cơ khí được dùng nhiều nhất, phân tích rõ từng loại và hướng dẫn chọn đúng theo từng nhu cầu thực tế.

Dụng cụ đo lường cơ khí là gì? Tại sao không thể chọn đại?

Dụng cụ đo lường cơ khí là các thiết bị được sử dụng để xác định kích thước, chiều dài, đường kính, độ sâu, góc hoặc kiểm tra sai lệch hình học của chi tiết. Đây là nhóm thiết bị cơ bản trong gia công cơ khí chính xác, sửa chữa máy móc và kiểm tra chất lượng sản phẩm.

Bạn có thể gặp các dụng cụ quen thuộc như thước kẹp, panme, thước đo góc, thước lá, đồng hồ so hay dưỡng kiểm. Tuy nhiên, không phải dụng cụ nào cũng thay thế được cho nhau.

Ví dụ, thước kẹp có thể đo đường kính ngoài khá nhanh nhưng khi cần kiểm tra một trục với dung sai chỉ vài phần trăm milimet, panme thường phù hợp hơn. Tương tự, nếu cần xác định góc 45°, 60° hay kiểm tra góc nghiêng của chi tiết, thước đo góc sẽ hữu ích hơn nhiều so với việc đo gián tiếp bằng thước kẹp.

Vì vậy, khi chọn dụng cụ đo, bạn nên xác định trước ba yếu tố: cần đo cái gì, độ chính xác cần bao nhiêu và môi trường đo như thế nào.

Thước kẹp (Caliper) – Dụng cụ đa năng không thể thiếu

Thước kẹp là một trong những dụng cụ cơ khí chính xác phổ biến nhất tại xưởng gia công, bảo trì và kiểm tra sản phẩm. Ưu điểm lớn nhất của loại thước này là có thể thực hiện nhiều phép đo chỉ với một dụng cụ.

Thước kẹp đo được gì?

Tùy thiết kế, thước kẹp có thể thực hiện các phép đo chính sau:

• Đo kích thước ngoài: đo đường kính trục, chiều rộng, chiều dày hoặc chiều dài chi tiết.
• Đo kích thước trong: sử dụng mỏ đo phía trên để kiểm tra đường kính lỗ, khe hoặc khoảng cách bên trong.
• Đo chiều sâu: dùng thanh đo sâu ở cuối thước để xác định độ sâu của lỗ hoặc rãnh.
• Đo bậc: kiểm tra khoảng cách giữa hai mặt bậc của chi tiết.

Đây là lý do thước kẹp thường được xem là dụng cụ đo đa năng. Một chiếc thước có thể đáp ứng nhiều công việc mà không cần đổi thiết bị liên tục.

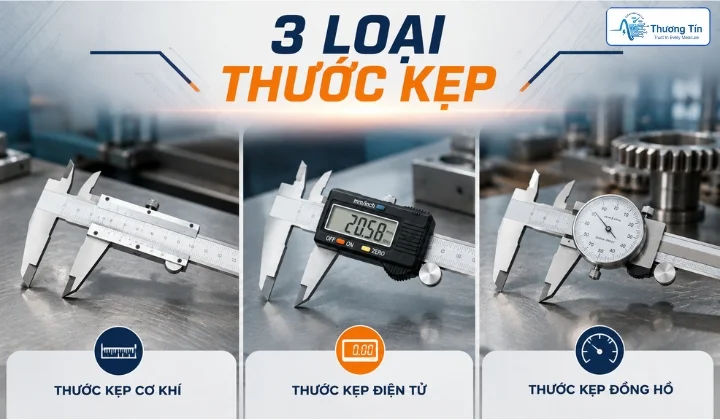

3 loại thước kẹp và khi nào dùng loại nào

Tùy cách đọc kết quả và nhu cầu sử dụng, thước kẹp thường được chia thành 3 loại chính: thước kẹp cơ khí, thước kẹp điện tử và thước kẹp đồng hồ.

• Thước kẹp cơ khí: sử dụng du xích để đọc kết quả. Loại này không cần pin, hoạt động ổn định và phù hợp với môi trường xưởng. Tuy nhiên, người dùng cần có kỹ năng đọc du xích chính xác.
• Thước kẹp điện tử: hiển thị trực tiếp kết quả trên màn hình LCD, dễ đọc và giảm thời gian thao tác. Một số model có thể chuyển đổi giữa mm và inch. Đây là lựa chọn phù hợp khi cần đo nhanh nhiều chi tiết.
• Thước kẹp đồng hồ: kết quả được hiển thị trên mặt đồng hồ kim. Loại này cho phép quan sát sự thay đổi kích thước khá trực quan và thường được sử dụng trong các công việc cơ khí, chế tạo và kiểm tra.

Không nên chỉ nhìn vào độ phân giải để chọn thước. Một thước có độ phân giải 0.01 mm không đồng nghĩa mọi phép đo đều đạt độ chính xác 0.01 mm. Độ chính xác thực tế còn phụ thuộc vào kết cấu thước, tình trạng mỏ đo, lực đo và kỹ thuật của người sử dụng.

Sai lầm hay gặp khi dùng thước kẹp

Sai lầm phổ biến nhất là lỗi thị sai, tức là mắt nhìn không vuông góc với vạch đo khiến đọc lệch một vạch so với thực tế. Sai lầm thứ hai là đo chi tiết còn nóng ngay sau gia công. Kim loại giãn nở theo nhiệt nên kích thước lúc nóng khác lúc nguội đến vài micron, đủ để làm lệch kết quả kiểm tra dung sai chặt. Sai lầm thứ ba là không lau sạch đầu đo trước khi dùng. Phoi kim loại hoặc dầu bám vào mỏ kẹp làm tăng kích thước đo thực tế một cách vô hình.

Panme/Micrometer – Khi thước kẹp không đủ chính xác

Micrometer hay còn gọi là panme là bước tiếp theo khi dung sai yêu cầu chặt hơn khả năng của thước kẹp. Độ phân giải chuẩn của panme là 0,01mm, còn panme điện tử cao cấp đọc được đến 0,001mm. Đây là khoảng cách khác biệt rất lớn so với thước kẹp.

Tuy nhiên panme đánh đổi tính đa năng lấy độ chính xác. Mỗi cây panme chỉ đo được trong một dải 25mm cố định. Muốn đo chi tiết 30mm phải dùng cây panme 25 đến 50mm, không thể dùng cây 0 đến 25mm. Đây là điều kỹ sư mới hay bị bất ngờ khi lần đầu chuyển từ thước kẹp sang panme.

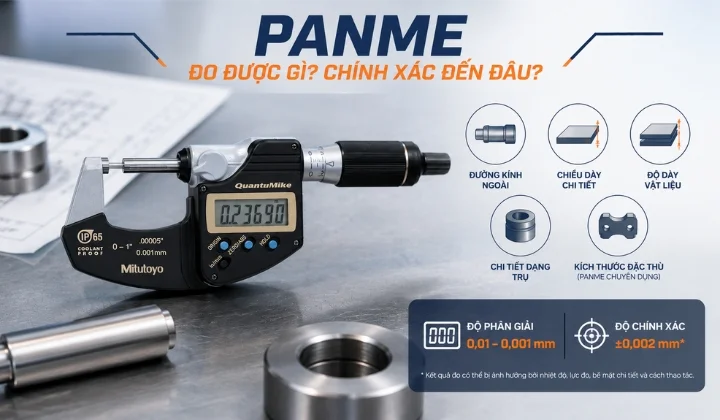

Panme đo được gì và chính xác đến đâu?

Panme có thể dùng để đo:

• Đường kính ngoài của trục.
• Chiều dày chi tiết.
• Độ dày vật liệu.
• Kích thước các chi tiết dạng trụ hoặc dạng phẳng.
• Một số kích thước đặc thù nếu sử dụng panme chuyên dụng.

Các dòng panme cơ khí phổ biến có độ phân giải khoảng 0,01 mm. Một số loại điện tử có thể hiển thị đến 0,001 mm tùy model. Tuy nhiên, cần phân biệt độ phân giải và độ chính xác. Độ phân giải cho biết thiết bị có thể hiển thị bước đo nhỏ đến đâu, còn độ chính xác thể hiện mức độ sai lệch của kết quả so với giá trị thực.

Nếu nhà sản xuất công bố độ chính xác ±0,002 mm thì không nên hiểu rằng mọi phép đo đều chắc chắn chính xác đến 0,002 mm trong mọi điều kiện. Nhiệt độ, lực đo, tình trạng bề mặt chi tiết và cách thao tác đều có thể ảnh hưởng đến kết quả.

Phân loại panme theo bài toán đo

Tùy vị trí và kích thước cần kiểm tra, panme được chia thành nhiều loại khác nhau:

• Panme đo ngoài: dùng để đo đường kính ngoài, chiều dày và kích thước bên ngoài của chi tiết. Đây là loại phổ biến nhất trong gia công cơ khí.
• Panme đo trong: dùng để kiểm tra đường kính hoặc kích thước phía trong của lỗ. Loại này phù hợp khi yêu cầu kiểm tra kích thước trong với độ chính xác cao.
• Panme đo sâu: sử dụng để xác định độ sâu của lỗ, rãnh hoặc bậc.

Ngoài ra còn có các loại panme chuyên dụng cho ren, tấm mỏng, răng bánh răng hoặc những hình dạng đặc biệt. Khi chọn thiết bị, bạn nên dựa trên hình dạng chi tiết thay vì chỉ nhìn vào khoảng đo.

Lưu ý quan trọng khi dùng panme

Quy tắc đầu tiên là chỉ siết đến khi cảm nhận được lực cản nhẹ từ cơ cấu bánh cóc rồi dừng lại. Siết thêm không làm kết quả chính xác hơn mà chỉ làm biến dạng đầu đo và chi tiết cần đo. Quy tắc thứ hai là hiệu chuẩn định kỳ bằng căn mẫu (gauge block) theo tiêu chuẩn nhà sản xuất, thường là mỗi 6 tháng hoặc sau mỗi lần panme bị va đập mạnh. Một cây panme không được hiệu chuẩn có thể cho kết quả sai hệ thống lên đến 0,005mm mà người dùng hoàn toàn không biết.

Thước góc (Protractor/Angle Gauge) – Dụng cụ hay bị bỏ qua

Trong ba dụng cụ đề cập ở bài này, thước góc là loại ít được nói đến nhất dù vai trò của nó không kém phần quan trọng. Thước góc xác định góc nghiêng, góc vát và góc côn của chi tiết. Ứng dụng thực tế bao gồm kiểm tra góc dao tiện sau mài lại, kiểm tra góc mặt vát bích, góc nghiêng rãnh trượt và góc côn chi tiết định vị.

Thước góc đo được gì?

Công dụng cơ bản của thước góc là xác định giá trị góc giữa hai bề mặt hoặc hai đường chuẩn. Bạn có thể sử dụng để kiểm tra các góc thông dụng như 30°, 45°, 60°, 90° hoặc những góc nghiêng khác tùy loại thước.

Với các công việc yêu cầu kiểm tra nhanh tại xưởng, thước góc cơ khí có thể đáp ứng tốt. Nếu cần đọc góc nhanh và hạn chế sai số khi đọc vạch chia, thước đo góc điện tử là lựa chọn đáng cân nhắc.

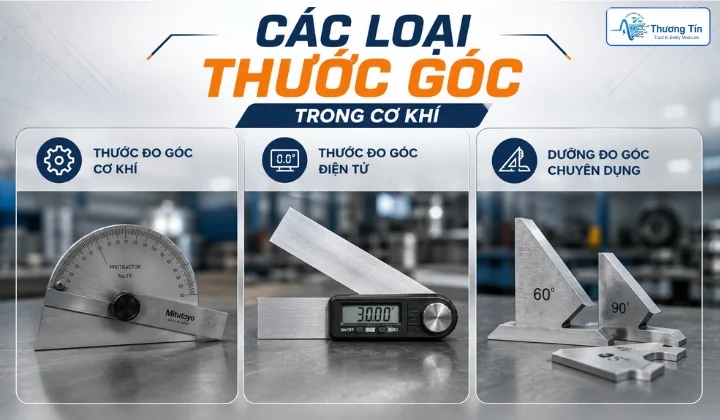

Các loại thước góc trong cơ khí

Thước đo góc cơ khí: cấu tạo đơn giản, không cần pin và có thể sử dụng lâu dài. Phù hợp với những công việc kiểm tra cơ bản.

Thước đo góc điện tử: sử dụng cảm biến để xác định góc và hiển thị trực tiếp trên màn hình. Một số model có chức năng zero tại vị trí bất kỳ, giúp kiểm tra góc tương đối giữa hai bề mặt.

Dưỡng đo góc hoặc thước góc chuyên dụng: được sử dụng khi cần kiểm tra những góc cụ thể trong gia công và lắp ráp.

Khi nào cần thước góc thay vì đo gián tiếp?

Nếu bạn thường xuyên kiểm tra góc nghiêng, góc vát hoặc vị trí lắp đặt của chi tiết, đo trực tiếp bằng thước góc sẽ nhanh hơn việc đo chiều dài rồi tính toán.

Ví dụ, khi kiểm tra một mặt nghiêng của chi tiết, bạn có thể dùng thước góc điện tử để đặt trực tiếp lên bề mặt và đọc giá trị. Cách này giảm số bước tính toán và thuận tiện khi phải kiểm tra nhiều vị trí.

Bảng so sánh – Kỹ sư chọn dụng cụ nào cho bài toán nào?

Bạn cần đo gì?	Nên chọn dụng cụ nào?	Độ chính xác tham khảo	Khi nào nên dùng?
Đường kính ngoài, trong, chiều sâu, kích thước bậc	Thước kẹp điện tử	±0,02 mm	Cần đo nhanh và đa năng
Đường kính trục, chiều dày với dung sai chặt	Panme đo ngoài	±0,001–0,005 mm	Khi thước kẹp không đủ chính xác
Đường kính lỗ	Panme đo trong	±0,001–0,005 mm	Kiểm tra kích thước trong chính xác
Chiều sâu lỗ, rãnh	Panme đo sâu	±0,001–0,005 mm	Cần kiểm tra chiều sâu chính xác
Góc vát, góc nghiêng	Thước góc điện tử	±0,1°	Cần đọc góc nhanh
Độ đảo, độ lệch	Đồng hồ so + chân đế từ	0,01 mm	Kiểm tra sai lệch chuyển động
Độ phẳng, độ song song	Đồng hồ so + bàn máp	0,01 mm	Kiểm tra hình học bề mặt
Kiểm tra hàng loạt	Dưỡng Go/No-Go	Theo dung sai	Sản xuất series, cần kiểm tra nhanh
Khe hở	Thước lá	Theo lá đo	Căn chỉnh máy, kiểm tra khe hở
Bán kính góc	Dưỡng đo bán kính	Theo dưỡng	Kiểm tra nhanh biên dạng cung tròn

Nếu chỉ cần một dụng cụ cơ bản cho nhiều công việc, thước kẹp thường là lựa chọn đầu tiên. Nếu yêu cầu kiểm tra kích thước chặt hơn, nên bổ sung panme. Còn khi công việc có nhiều thông số góc, thước đo góc sẽ giúp tiết kiệm đáng kể thời gian.

Hướng dẫn chọn mua dụng cụ đo lường cơ khí theo nhu cầu

Không phải xưởng nào cũng cần bộ dụng cụ giống nhau. Bạn có thể chia nhu cầu thành từng nhóm để lựa chọn dễ hơn.

Kỹ sư gia công, xưởng cơ khí nhỏ

Bộ tối thiểu cần có là thước kẹp điện tử 150mm và một bộ panme đo ngoài từ 0 đến 25mm cộng với 25 đến 50mm. Thêm thước góc điện tử nếu thường xuyên gia công chi tiết có góc vát. Thương hiệu phù hợp với ngân sách xưởng nhỏ là Insize hoặc Mitutoyo series entry-level như series 500. Hiệu năng ổn định, phụ tùng dễ tìm và được chấp nhận trong hầu hết hồ sơ kiểm tra chất lượng.

Bộ phận QC/KCS nhà máy

Ngoài thước kẹp và panme, bộ phận QC cần bổ sung đồng hồ so kèm chân đế từ để kiểm tra độ đảo và độ phẳng, bộ dưỡng kiểm ren hoặc lỗ theo kích thước chuẩn của sản phẩm và thước đo cao điện tử cho kiểm tra kích thước đứng. Yêu cầu bắt buộc với bộ phận QC là tất cả dụng cụ phải có giấy hiệu chuẩn (calibration certificate) theo ISO 17025 để phục vụ audit khách hàng và chứng nhận chất lượng.

Phòng lab và kiểm định kỹ thuật

Ở cấp độ này, panme điện tử series cao cấp của Mitutoyo hoặc Mahr là lựa chọn tiêu chuẩn. Với chi tiết phức tạp hoặc cần đo nhiều điểm trên một bề mặt cong thì máy đo tọa độ CMM hoặc máy đo quang học VMS là bắt buộc. Dụng cụ đo cơ khí ở cấp độ này chủ yếu phục vụ kiểm tra nhanh và xác nhận chéo với kết quả từ thiết bị đo tự động.

Tiêu chí chọn thương hiệu dụng cụ đo lường cơ khí chính xác

Mitutoyo của Nhật Bản là chuẩn vàng ngành đo lường cơ khí, được chấp nhận trong hầu hết hệ thống QC toàn cầu và có hệ sinh thái phụ kiện, hiệu chuẩn đầy đủ. Insize có xuất xứ Áo với dây chuyền sản xuất tại nhiều nơi, hiệu năng tốt so với giá và danh mục sản phẩm rất rộng phù hợp cho xưởng cần nhiều chủng loại dụng cụ. Mahr của Đức là lựa chọn phổ biến trong ngành ô tô và hàng không với độ bền cao trong môi trường công nghiệp nặng. Starrett của Mỹ nổi bật ở dòng thước góc và dụng cụ đo chiều dài cho môi trường xưởng khắc nghiệt.

Ngoài ra, hãy chọn khoảng đo có dư một chút so với kích thước cần kiểm tra. Ví dụ, nếu chi tiết thường nằm quanh 80 mm, không nên chọn thiết bị có giới hạn đo sát ngay 80 mm nếu công việc thực tế có thể phát sinh kích thước lớn hơn.

Dụng cụ đo lường phù hợp sẽ giúp bạn kiểm tra kích thước nhanh, hạn chế sai số và tránh phải đo lại nhiều lần. Thước kẹp xử lý tốt các phép đo thông thường, panme phù hợp khi dung sai yêu cầu cao, còn thước góc giúp kiểm tra góc trực tiếp mà không cần tính toán thêm.

Hiểu rõ giới hạn của từng loại dụng cụ chính là cách để bạn chọn đúng thiết bị ngay từ đầu. Thương Tín cung cấp đa dạng dụng cụ đo lường cơ khí chính xác, phù hợp cho cả xưởng gia công, bộ phận QC/KCS và phòng kiểm tra kỹ thuật. Hãy xác định đúng nhu cầu đo để chọn thiết bị phù hợp nhất cho công việc của bạn.
