Máy đo độ dày sơn: Ứng dụng ô tô, đóng tàu & cơ khí nặng

Đo độ dày sơn giúp kiểm soát chiều dày lớp phủ trên thân xe, kết cấu thép, đường ống, thiết bị công nghiệp và nhiều bề mặt kim loại khác. Với từng vật liệu nền và môi trường làm việc, cần chọn đúng nguyên lý đo để kết quả có độ tin cậy cao.

Trong bài viết này, cùng Thương Tín tìm hiểu máy đo độ dày sơn là gì, cách thiết bị hoạt động, ứng dụng thực tế trong ô tô – đóng tàu – cơ khí nặng và các tiêu chí chọn máy theo từng nhu cầu.

Máy đo độ dày sơn là gì? Đo được gì và đo trên vật liệu nào?

Máy đo độ dày sơn là thiết bị dùng để xác định chiều dày của lớp sơn, lớp phủ hoặc vật liệu bảo vệ trên bề mặt nền. Kết quả thường được hiển thị theo µm (micromet) hoặc mm, tùy loại thiết bị.

Khác với cách ước lượng bằng mắt, máy cho phép kiểm tra định lượng ngay tại vị trí cần đo. Đây là cơ sở để đánh giá lớp sơn có đạt yêu cầu kỹ thuật hay không, phát hiện vùng sơn quá mỏng hoặc quá dày và kiểm tra tính đồng đều sau quá trình sơn phủ.

Máy đo độ dày sơn thường được sử dụng trên các loại vật liệu nền như:

• Kim loại từ tính: thép, sắt và các vật liệu có tính chất từ tương tự.
• Kim loại không từ tính: nhôm, đồng, kẽm và một số hợp kim.
• Nền kim loại có lớp phủ: sơn, epoxy, vecni, lớp phủ chống ăn mòn…
• Một số thiết bị chuyên dụng có thể đo trên nền phi kim hoặc sử dụng nguyên lý siêu âm để kiểm tra các lớp vật liệu khác.

Không phải máy nào cũng đo được mọi loại vật liệu. Vì vậy, khi chọn thiết bị, cần xác định trước vật liệu nền, loại lớp phủ và khoảng chiều dày cần kiểm tra.

Nguyên lý hoạt động của máy đo độ dày sơn

Tùy thiết kế, máy đo độ dày sơn có thể sử dụng cảm ứng từ, dòng điện xoáy hoặc kết hợp nhiều nguyên lý trong cùng một thiết bị.

Nguyên lý cảm ứng từ (Magnetic Induction)

Nguyên lý cảm ứng từ thường được dùng để đo lớp phủ không từ tính trên nền kim loại từ tính, chẳng hạn như sơn trên thép hoặc sắt. Đầu dò tạo ra một trường từ và tương tác với vật liệu nền bên dưới lớp sơn. Khoảng cách giữa đầu dò và kim loại nền thay đổi theo chiều dày lớp phủ. Thiết bị xử lý sự thay đổi này để tính toán và hiển thị chiều dày lớp sơn.

Ví dụ, khi kiểm tra thân xe bằng thép được phủ sơn, đầu dò đặt trực tiếp lên bề mặt sơn. Máy sẽ xác định khoảng cách từ đầu dò đến nền kim loại để đưa ra giá trị chiều dày lớp phủ.

Ưu điểm của phương pháp này là thao tác nhanh, không phá hủy bề mặt và phù hợp với nhiều công việc kiểm tra lớp sơn trên thép.

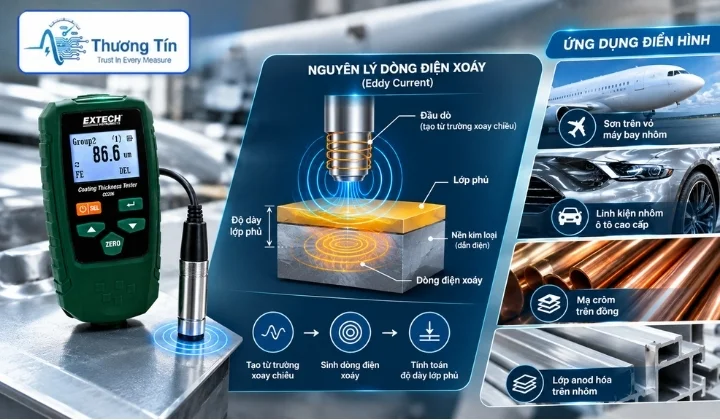

Nguyên lý dòng điện xoáy (Eddy Current)

Nguyên lý này dành cho lớp phủ không dẫn điện trên nền kim loại màu phi từ tính. Máy tạo ra từ trường xoay chiều tần số cao, khi đầu dò gần bề mặt kim loại dẫn điện sẽ sinh ra dòng điện xoáy trên bề mặt nền. Cường độ dòng điện xoáy thay đổi theo khoảng cách từ đầu dò đến nền kim loại và từ đó tính ra độ dày lớp phủ.

Ứng dụng điển hình là đo sơn trên vỏ máy bay nhôm, linh kiện nhôm trong ô tô cao cấp, mạ crôm trên đồng và lớp anod hóa trên nhôm. Đây là nguyên lý ít phổ biến hơn trong xưởng sơn thông thường nhưng bắt buộc phải có khi làm việc với vật liệu nhôm và hợp kim màu.

Máy đo kết hợp F/NF (Dual Mode)

Máy đo độ dày sơn loại F/NF hoặc Dual Mode tích hợp hai nguyên lý đo trong cùng một thiết bị:

• F – Ferrous: cảm ứng từ, dùng cho nền kim loại từ tính.
• NF – Non-Ferrous: dòng điện xoáy, dùng cho nền kim loại không từ tính.

Khi sử dụng, người vận hành có thể chọn chế độ phù hợp với vật liệu hoặc để thiết bị tự nhận dạng nếu model hỗ trợ chức năng này.

Đây là cấu hình thuận tiện khi công việc phải kiểm tra nhiều loại bề mặt. Thay vì sử dụng riêng một máy cho thép và một máy cho nhôm, thiết bị Dual Mode có thể đáp ứng cả hai nhóm vật liệu. Tuy nhiên, cần kiểm tra thông số của từng model trước khi mua vì khả năng tự động nhận dạng, dải đo, độ phân giải và loại lớp phủ hỗ trợ có thể khác nhau.

Ứng dụng thực tế theo ngành

Đo chiều dày lớp sơn không chỉ phục vụ kiểm tra chất lượng sau khi sơn. Trong nhiều ngành, phép đo còn được sử dụng để kiểm soát quá trình thi công, đánh giá tình trạng lớp phủ và phát hiện những vị trí bất thường.

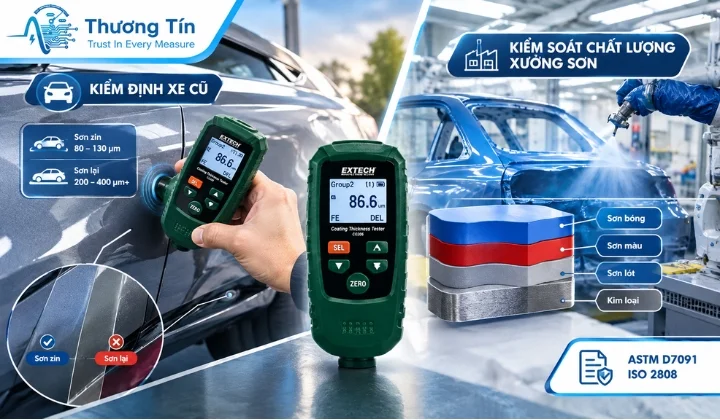

Ngành ô tô

Trong ngành ô tô, đo độ dày sơn có hai ứng dụng chính là kiểm định xe cũ và kiểm soát chất lượng xưởng sơn.

Với kiểm định xe cũ, sơn zin nguyên bản từ nhà máy thường có độ dày từ 80 đến 130 μm tùy hãng và dòng xe. Khi xe bị va chạm và sơn lại, độ dày thường tăng lên 200 đến 400 μm hoặc hơn vì lớp sơn mới phủ lên lớp cũ. Bằng cách đo tại nhiều điểm trên từng tấm thân xe và so sánh giá trị, kỹ thuật viên xác định được chính xác vị trí nào đã sơn lại, tấm nào còn sơn zin. Đây là quy trình bắt buộc trong định giá xe cũ chuyên nghiệp và ngày càng phổ biến trong các chuỗi mua bán xe ô tô tại Việt Nam.

Với kiểm soát chất lượng xưởng sơn, mỗi lớp sơn lót, sơn màu và sơn bóng phải đạt độ dày theo tiêu chuẩn kỹ thuật của nhà sản xuất. Đo độ dày sau mỗi công đoạn giúp phát hiện bề mặt sơn thiếu hoặc thừa ngay trong dây chuyền, tránh phế phẩm và tiết kiệm nguyên vật liệu. Tiêu chuẩn tham chiếu thường dùng trong ngành là ASTM D7091 và ISO 2808.

Ngành đóng tàu và kết cấu ngoài khơi

Trong đóng tàu, lớp sơn chống gỉ và chống hà là hàng rào bảo vệ duy nhất giữa thân tàu thép và môi trường biển cực kỳ ăn mòn. Tiêu chuẩn ISO 12944 và NACE quy định rõ độ dày tối thiểu cho từng vùng thân tàu, từ phần ngập nước thường xuyên đến vùng mớn nước và phần trên boong. Lớp sơn thiếu độ dày dù chỉ 20 đến 30 μm có thể rút ngắn tuổi thọ bảo vệ từ 15 năm xuống còn 8 đến 10 năm.

Kiểm tra độ dày sơn được thực hiện tại xưởng đóng mới theo từng giai đoạn thi công và định kỳ trong bảo dưỡng tàu tại ụ nổi. Thách thức của ngành này là bề mặt cong lớn, diện tích cần kiểm tra rộng, môi trường ẩm và nhiễm muối. Thiết bị cần có khả năng lưu dữ liệu theo batch để xuất báo cáo theo vị trí tàu, chuẩn chống nước tối thiểu IP65 và đầu dò có thể tiếp cận các góc khuất trong khoang tàu.

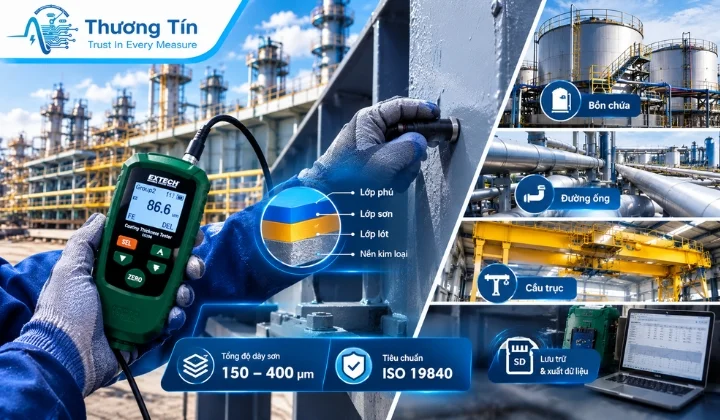

Cơ khí nặng và công nghiệp

Trong cơ khí nặng, lớp sơn chống ăn mòn trên kết cấu thép nhà máy, bồn chứa hóa chất, đường ống ngoài trời và cầu trục là yêu cầu bắt buộc theo tiêu chuẩn an toàn và tuổi thọ công trình. Hệ sơn epoxy công nghiệp thường yêu cầu tổng độ dày từ 150 đến 400 μm trải qua nhiều lớp lót và lớp phủ ngoài.

Kiểm tra độ dày sơn trong ngành này thường theo tiêu chuẩn ISO 19840, thực hiện sau mỗi lớp sơn và trước khi nghiệm thu bàn giao hạng mục. Đặc điểm của ngành là công trình lớn, nhiều điểm đo phân tán và yêu cầu lưu hồ sơ kiểm tra dài hạn. Thiết bị cần có bộ nhớ lớn hoặc kết nối xuất dữ liệu, đầu dò rời dây dài để tiếp cận điểm đo trên cao hoặc trong không gian hạn chế và khả năng hoạt động ổn định trong môi trường nóng ẩm.

Tiêu chí chọn máy đo độ dày sơn theo từng ứng dụng

Không nên chỉ nhìn vào giá hoặc dải đo khi chọn máy. Một thiết bị phù hợp cần đáp ứng đúng vật liệu và điều kiện kiểm tra thực tế.

Theo loại nền vật liệu

Nếu chỉ làm việc với thép và sắt thì máy đo F (cảm ứng từ) là đủ và thường có giá thấp hơn. Nếu chỉ làm việc với nhôm, đồng hoặc inox phi từ tính thì cần máy đo NF (dòng điện xoáy). Nếu làm việc với cả hai loại nền, ví dụ trong xưởng sơn ô tô hoặc kiểm định xe cũ, thì máy F/NF dual mode là lựa chọn bắt buộc để tránh sai số do chọn nhầm chế độ đo.

Theo yêu cầu độ chính xác

Kiểm tra nhanh tại showroom hoặc garage ô tô thì sai số ±3% là đủ để phân biệt sơn zin và sơn lại. Kiểm soát chất lượng QC trong xưởng sơn công nghiệp cần sai số ±1 đến 2% hoặc ±2,5 μm để đảm bảo từng lớp sơn đạt đúng độ dày theo tiêu chuẩn kỹ thuật. Phòng lab và nghiệm thu công trình theo tiêu chuẩn quốc tế cần thiết bị có giấy hiệu chuẩn được truy xuất nguồn gốc theo NIST hoặc PTB, hỗ trợ hiệu chuẩn 2 điểm và xuất báo cáo số liệu.

Theo môi trường làm việc

Trong showroom và garage ô tô, ưu tiên máy nhỏ gọn, đầu dò liền thân, thao tác một tay, pin dùng lâu. Ngoài hiện trường đóng tàu và công trình xây dựng, cần chuẩn chống nước IP65 trở lên, đầu dò rời dây dài, lưu dữ liệu theo batch và pin thay thế được. Trong phòng lab và bộ phận QC nhà máy, cần kết nối USB hoặc Bluetooth để xuất dữ liệu vào phần mềm quản lý chất lượng.

Bảng so sánh nhanh các phân khúc

Elcometer của Anh là thương hiệu được chấp nhận rộng rãi trong các hợp đồng theo tiêu chuẩn NACE và ISO 12944, đặc biệt phổ biến trong ngành đóng tàu và công trình ngoài khơi. DeFelsko PosiTector của Mỹ nổi bật với hệ sinh thái đầu dò modular, cho phép dùng một thân máy với nhiều loại đầu dò khác nhau, phù hợp đơn vị cần linh hoạt giữa các ứng dụng đo. Phase II của Mỹ cân bằng tốt giữa độ chính xác và giá thành, phù hợp QC xưởng sơn công nghiệp tầm trung. Các dòng phổ thông như Huatec và Total Meter phù hợp kiểm tra nhanh tại garage ô tô và xưởng gia công nhỏ với chi phí đầu tư thấp.

Đo độ dày sơn là bước kiểm tra quan trọng khi đánh giá lớp phủ trên ô tô, tàu biển, kết cấu thép và thiết bị cơ khí. Việc chọn đúng nguyên lý F, NF hoặc Dual Mode giúp thiết bị phù hợp hơn với từng loại vật liệu nền và nhu cầu thực tế.

Nếu đang tìm máy đo độ dày sơn, Thương Tín có thể tư vấn model dựa trên vật liệu cần đo, dải chiều dày, môi trường làm việc và yêu cầu kiểm tra. Có thể liên hệ 094 777 888 4 để được tư vấn thiết bị phù hợp trước khi mua.
