Thước đo góc vạn năng: Nguyên lý, cách đọc số & Ứng dụng

Khi gia công một chi tiết có góc vát, kiểm tra góc nghiêng hoặc căn chỉnh hai bề mặt, thước đo góc là dụng cụ giúp bạn xác định nhanh giá trị góc thay vì phải ước lượng bằng mắt. Với loại thước có du xích, kết quả còn có thể đọc đến đơn vị phút, phù hợp cho nhiều công việc cơ khí cần độ chính xác cao.

Nếu bạn đang làm việc với máy móc, chi tiết gia công hoặc công tác kiểm tra chất lượng, hiểu đúng nguyên lý và cách đọc thước sẽ giúp hạn chế sai số ngay từ bước đo đầu tiên. Trong bài viết này, Thương Tín sẽ hướng dẫn từ cấu tạo, cách đọc số đến những ứng dụng thực tế của thước đo góc vạn năng.

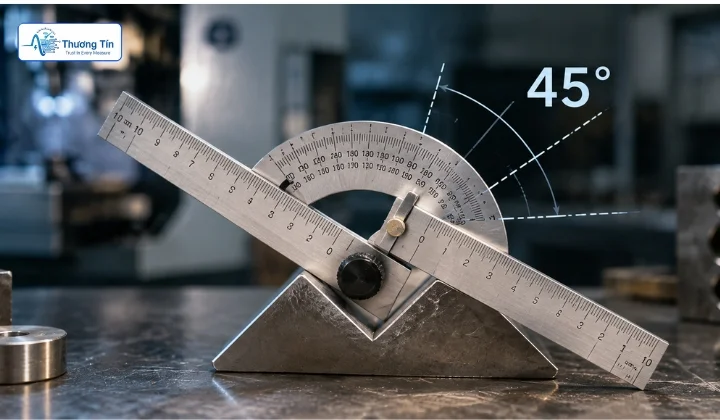

Thước đo góc là gì?

Thước đo góc là dụng cụ dùng để xác định, kiểm tra hoặc thiết lập góc giữa hai bề mặt của chi tiết. Tùy thiết kế, thước có thể sử dụng thang chia độ thông thường hoặc kết hợp thêm thang vernier để đọc được giá trị góc nhỏ hơn.

Trong cơ khí, loại được sử dụng khá phổ biến là thước đo góc vạn năng hay universal bevel protractor. Dụng cụ này thường gồm một thang đo hình cung, đĩa chia độ, du xích vernier, lưỡi thước và cơ cấu khóa. Lưỡi thước có thể xoay theo nhiều vị trí khác nhau để tiếp xúc với hai cạnh cần kiểm tra.

So với cách đo bằng thước góc thông thường, thước vạn năng linh hoạt hơn vì có thể đo nhiều dạng góc trong khoảng 0° đến 360°. Tùy model, độ phân giải thường ở mức 5 phút, tương đương 1/12 độ.

Nếu bạn đang xây dựng đầy đủ dụng cụ cho xưởng cơ khí, dụng cụ đo lường cơ khí đầy đủ thường không chỉ có thước cặp và panme mà còn cần các thiết bị chuyên dùng để kiểm tra góc, độ sâu, đường kính và các kích thước đặc thù khác.

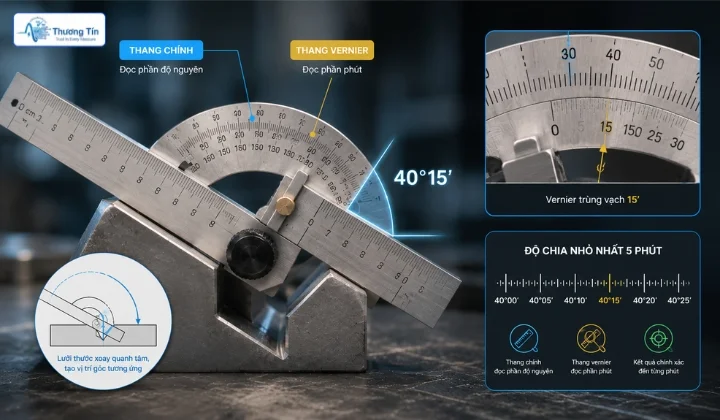

Nguyên lý hoạt động của thước đo góc vạn năng

Thước đo góc vạn năng hoạt động dựa trên sự kết hợp giữa thang đo chính và thang vernier. Khi đo, bạn đặt lưỡi thước tiếp xúc với cạnh cần kiểm tra. Phần lưỡi sẽ xoay quanh tâm của thước, đồng thời tạo ra một vị trí tương ứng trên thang chia độ.

Thang chính cho biết phần độ nguyên của góc. Trong khi đó, thang vernier giúp xác định phần phút còn lại.

Ví dụ, một thước có độ chia nhỏ nhất 5 phút sẽ cho phép đọc các giá trị như:

• 40°05′
• 40°10′
• 40°15′
• 40°20′
• 40°25′

Như vậy, thay vì chỉ đọc được 40° hoặc 41°, bạn có thể xác định chính xác hơn vị trí góc thực tế của chi tiết.

Một điểm cần chú ý là cách đánh số trên thang đo có thể khác nhau giữa từng thiết kế. Vì vậy, trước khi đo nên kiểm tra độ phân giải và hướng đọc được ghi trên thước hoặc tài liệu của nhà sản xuất.

Cách đọc số trên thước đo góc vạn năng vernier

Đây là phần quan trọng nhất khi sử dụng thước đo góc vạn năng. Bạn có thể thực hiện theo ba bước chính: đọc độ trên thang chính, đọc phút trên thang vernier rồi cộng hai giá trị lại.

Đọc giá trị độ trên thang chính trước vạch 0 của vernier

Sau khi đặt thước đúng vị trí, quan sát vạch 0 trên thang vernier đang nằm giữa hai vạch nào của thang chính. Giá trị trên thang chính nằm ngay trước vạch 0 của vernier chính là phần độ cần đọc.

Ví dụ, nếu vạch 0 của vernier nằm sau mốc 40° nhưng chưa đến 41°, giá trị độ của phép đo là 40°.

Không nên lấy vạch gần nhất theo cảm tính. Bạn cần xác định đúng vạch nằm trước vạch 0 của thang vernier. Đây là lỗi khá phổ biến khi người mới sử dụng nhìn nhanh vào vị trí của lưỡi thước rồi đọc số.

Đọc giá trị phút trên thang vernier

Sau khi xác định được phần độ, tiếp tục quan sát các vạch trên thang vernier.

Tìm vạch nào trên thang vernier trùng hoặc thẳng hàng chính xác với một vạch trên thang chính. Số thứ tự của vạch này được dùng để xác định phần phút.

Với loại thước có độ phân giải 5′, mỗi vạch tương ứng với 5 phút. Chẳng hạn:

• Vạch 1 = 5′
• Vạch 2 = 10′
• Vạch 3 = 15′
• Vạch 4 = 20′
• Vạch 5 = 25′

Tuy nhiên, cách quy đổi cụ thể vẫn cần dựa vào độ chia của model đang sử dụng. Không nên mặc định mọi loại thước vernier đều có cùng độ phân giải.

Tổng hợp kết quả: độ + phút = giá trị góc cần đo

Sau khi có hai giá trị, bạn cộng phần độ của thang chính với phần phút của thang vernier.

Công thức đơn giản:

Giá trị góc = Giá trị độ trên thang chính + Giá trị phút trên thang vernier

Ví dụ:

Trường hợp 1: 40°25′

Vạch 0 của vernier nằm sau 40° trên thang chính. Vạch thứ 5 trên vernier trùng với một vạch của thang chính.

Kết quả:

40° + 25′ = 40°25′

Trường hợp 2: 127°10′

Vạch 0 của vernier nằm sau 127°. Trên thang vernier, vạch thứ 2 trùng với vạch trên thang chính.

Kết quả:

127° + 10′ = 127°10′

Khi ghi kết quả đo trên phiếu QC hoặc tài liệu kỹ thuật, nên giữ nguyên cách biểu diễn độ và phút để tránh nhầm lẫn với giá trị thập phân.

Ví dụ, 40°25′ không giống 40,25°. Nếu cần chuyển đổi, 25 phút tương đương 25/60 độ, tức khoảng 40,4167°.

Sai lầm phổ biến khi đọc số và cách tránh

Một số lỗi thường gặp khi đọc thước đo góc vernier gồm:

Sai lầm thường gặp	Cách tránh
Đọc nhầm vạch độ trước vạch 0 vernier	Xác định chính xác vạch 0 rồi mới đọc thang chính
Chọn sai vạch trùng trên vernier	Quan sát trực diện và tìm vạch thẳng hàng rõ nhất
Nhầm phút thành độ thập phân	Giữ đúng ký hiệu ° và ‘ khi ghi kết quả
Đọc sai hướng thang đo	Kiểm tra chiều tăng của thang trước khi đọc
Lưỡi thước chưa áp sát chi tiết	Điều chỉnh lại vị trí tiếp xúc trước khi khóa
Góc đo bị lệch do tay giữ thước	Đặt thước ổn định, sau đó khóa cơ cấu trước khi đọc
Bỏ qua sai số của dụng cụ	Kiểm tra độ phân giải và tình trạng hiệu chuẩn của thước

Một thao tác tưởng như nhỏ nhưng ảnh hưởng khá nhiều đến kết quả là đặt mắt vuông góc với mặt thang đo. Nếu nhìn xiên, vị trí vạch có thể bị sai lệch do góc nhìn.

Hướng dẫn sử dụng thước đo góc vạn năng đúng cách

Để phép đo ổn định, bạn có thể thực hiện theo quy trình sau:

Bước 1: Hiệu chuẩn về 0 trước khi đo

Khép hoặc đưa các bề mặt chuẩn của thước về vị trí quy định, sau đó kiểm tra xem thang chính và thang vernier có về đúng 0 hay không. Nếu xuất hiện sai lệch, cần xác định nguyên nhân trước khi tiến hành đo.

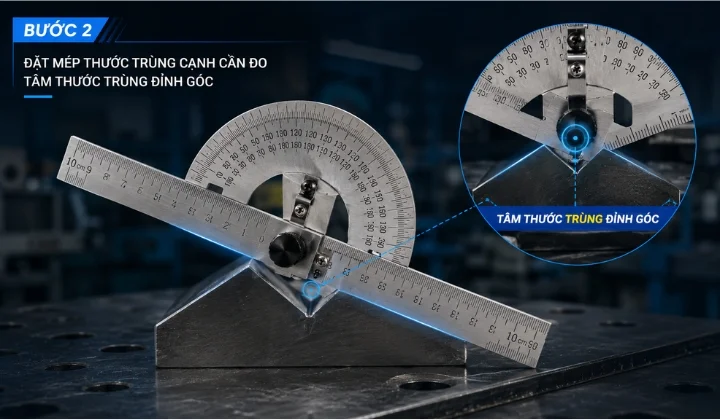

Bước 2: Đặt mép thước trùng cạnh cần đo, tâm thước trùng đỉnh góc

Đặt phần thân hoặc mặt chuẩn của thước áp vào một cạnh. Đỉnh góc cần đo phải nằm đúng tại tâm xoay của thước. Đây là bước rất quan trọng. Nếu tâm xoay không nằm đúng đỉnh góc, giá trị đọc được có thể không phản ánh chính xác góc thực tế.

Bước 3: Di chuyển lá thước và cố định bằng vít hãm

Xoay lưỡi thước cho đến khi nó tiếp xúc chính xác với cạnh còn lại của góc. Không nên ép mạnh lưỡi thước vào chi tiết vì có thể làm thay đổi vị trí đo. Sau khi căn chỉnh xong, siết vít hãm để giữ cố định lưỡi thước.

Bước 4: Đọc kết quả và ghi nhận

Đặt mắt vuông góc với thang chia, đọc phần độ trên thang chính rồi xác định phần phút trên vernier. Sau đó ghi kết quả theo đúng đơn vị. Nếu đang kiểm tra hàng loạt chi tiết, nên ghi lại kết quả ngay sau từng lần đo để tránh nhầm lẫn giữa các mẫu.

Ứng dụng thực tế theo từng ngành

Thước đo góc được sử dụng trong nhiều công việc cần kiểm tra góc, từ gia công cơ khí, kiểm tra chất lượng đến lắp đặt và bảo trì. Tùy từng ngành, dụng cụ này sẽ đảm nhận những nhiệm vụ khác nhau nhưng đều hướng đến việc xác định góc nhanh và hạn chế sai số.

Gia công cơ khí và khuôn mẫu: Đây là ứng dụng chính và đòi hỏi độ chính xác cao nhất. Thước đo góc vạn năng được dùng để kiểm tra góc vát (chamfer), góc thoát khuôn, góc đáy rãnh và định vị góc cắt của dụng cụ cắt. Trong gia công CNC, ngoài thước đo góc còn cần thước kẹp và thước đo góc cho cơ khí chính xác để kiểm tra đồng thời kích thước và góc vát của chi tiết.

Xây dựng và nội thất: Kiểm tra độ nghiêng mái, góc đặt khung cửa, góc lắp đặt cầu thang và các kết cấu thép. Trong lĩnh vực này, thước đo góc điện tử như Bosch GAM 220 thường được ưa chuộng hơn vì tốc độ đo nhanh và không cần đọc vernier thủ công.

Lắp ráp thiết bị công nghiệp: Định vị chính xác các bộ phận máy móc theo góc yêu cầu trong bản vẽ kỹ thuật, kiểm tra độ song song và vuông góc của các bề mặt lắp ghép.

Kiểm soát chất lượng (QC/QA): Xác nhận chi tiết gia công đạt dung sai góc theo bản vẽ trước khi xuất xưởng hoặc lắp ráp. Thường kết hợp với thước cặp và panme để kiểm tra toàn diện chi tiết.

FAQ

Thước đo góc vạn năng đo được tối đa bao nhiêu độ?

Thước đo góc vạn năng dạng cơ khí tiêu chuẩn có thể đo trong dải từ 0° đến 320° bằng cách thay đổi cấu hình lắp ráp phụ kiện. Một số phiên bản cao cấp hỗ trợ đo đến 360° khi kết hợp với đế gá chuyên dụng.

Thước cơ khí hay thước điện tử chính xác hơn?

Không thể nói loại nào tuyệt đối chính xác hơn phụ thuộc vào kỹ năng người dùng và ứng dụng cụ thể. Thước cơ khí vernier đạt độ chính xác 5 phút khi đọc đúng, còn thước điện tử phụ thuộc vào chất lượng cảm biến (thường ±0.1° đến ±0.3°). Với người đọc vernier thành thục, thước cơ khí cho độ chính xác tương đương hoặc tốt hơn thước điện tử phổ thông.

Có thể dùng thước đo góc vạn năng để đo góc côn không?

Có, nhưng cần kỹ thuật đo phù hợp. Với côn ngoài, đặt thân thước song song với trục của chi tiết côn và xoay lá thước chạm mặt côn để đọc góc nửa côn. Nhân đôi giá trị đọc được sẽ ra góc côn toàn phần. Với côn trong, cần thêm phụ kiện đầu đo côn chuyên dụng.

Nếu công việc chủ yếu là kiểm tra góc trong xưởng cơ khí, hãy ưu tiên thước có kết cấu chắc chắn, thang chia rõ và cơ cấu khóa lưỡi ổn định. Với các phép đo yêu cầu đọc đến phút, nên chọn loại có thang vernier và độ phân giải phù hợp.

Ngoài ra, bạn cũng nên kiểm tra chiều dài lưỡi thước, phạm vi đo, vật liệu chế tạo và khả năng hiệu chuẩn. Một chiếc thước có thông số tốt nhưng không phù hợp kích thước chi tiết vẫn có thể gây khó khăn khi thao tác.

Về tổng thể, thước đo góc là dụng cụ đơn giản nhưng có vai trò quan trọng trong kiểm tra và gia công cơ khí. Khi biết cách đặt đúng tâm, đọc đúng thang chính và vernier, bạn có thể xác định góc nhanh và hạn chế đáng kể sai số trong quá trình đo. Nếu đang hoàn thiện hệ thống dụng cụ cho xưởng, hãy chọn sản phẩm có độ phân giải phù hợp với dung sai thực tế và nhu cầu sử dụng tại Thương Tín.
