Ampe kìm là gì? Cách sử dụng đo dòng điện đúng cách & an toàn

Ampe kìm là gì là câu hỏi được rất nhiều kỹ thuật viên điện, nhân viên bảo trì và người mới làm quen với thiết bị đo điện quan tâm. Đây là dụng cụ giúp đo dòng điện nhanh chóng mà không cần cắt mạch hay đấu nối trực tiếp vào dây dẫn, từ đó tăng độ an toàn và tiết kiệm thời gian kiểm tra. Trong bài viết này, Thương Tín sẽ giúp bạn hiểu rõ nguyên lý hoạt động, cấu tạo, các loại ampe kìm phổ biến, cách sử dụng đúng kỹ thuật cũng như những lưu ý quan trọng để đo dòng điện AC và DC chính xác hơn.

Ampe kìm là gì?

Ampe kìm (Clamp Meter hay Clamp Ammeter) là thiết bị đo dòng điện bằng cách kẹp hàm kẹp quanh dây dẫn mà hoàn toàn không cần ngắt mạch điện. Ngày nay, ampe kìm không chỉ đo dòng mà còn tích hợp nhiều chức năng khác như đo điện áp AC/DC, điện trở, tần số, điện dung, nhiệt độ và công suất điện tùy theo từng model.

Ampe kìm là một trong những thiết bị đo điện được sử dụng phổ biến nhất hiện nay, bên cạnh đồng hồ vạn năng và nhiều công cụ kiểm tra điện chuyên dụng khác. Điểm khác biệt lớn nhất so với đồng hồ vạn năng là ampe kìm không cần đấu que vào mạch, chỉ kẹp quanh dây dẫn là đo được ngay. Trong khi vạn năng thường giới hạn ở 10A, ampe kìm có thể đo lên đến hàng nghìn ampe mà vẫn đảm bảo an toàn tuyệt đối.

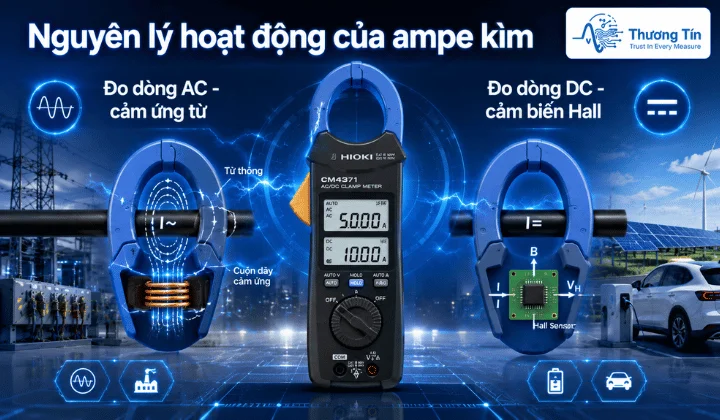

Nguyên lý hoạt động của ampe kìm

Ampe kìm hoạt động dựa trên hai nguyên lý vật lý khác nhau tùy thuộc vào loại dòng điện cần đo.

Đo dòng AC – cảm ứng từ

Khi dòng xoay chiều (AC) chạy qua dây dẫn, nó tạo ra một từ trường biến thiên xung quanh dây. Lõi sắt từ bên trong hàm kẹp của ampe kìm sẽ thu nhận từ trường này và chuyển đổi thành tín hiệu điện tương ứng giá trị dòng điện sau đó hiển thị trực tiếp trên màn hình LCD. Toàn bộ quá trình diễn ra mà không cần bất kỳ tiếp xúc vật lý nào với dây dẫn.

Đo dòng DC – cảm biến Hall

Dòng một chiều (DC) không tạo ra từ trường biến thiên, nên phương pháp cảm ứng từ không hoạt động. Ampe kìm DC sử dụng cảm biến Hall một linh kiện điện tử có khả năng phát hiện từ trường tĩnh và chuyển đổi thành điện áp tỷ lệ với cường độ dòng điện.

Lưu ý quan trọng: trước mỗi lần đo DC, người dùng cần nhấn nút ZERO khi hàm kẹp đang mở để loại bỏ từ dư tích lũy trong lõi từ, tránh sai số đo.

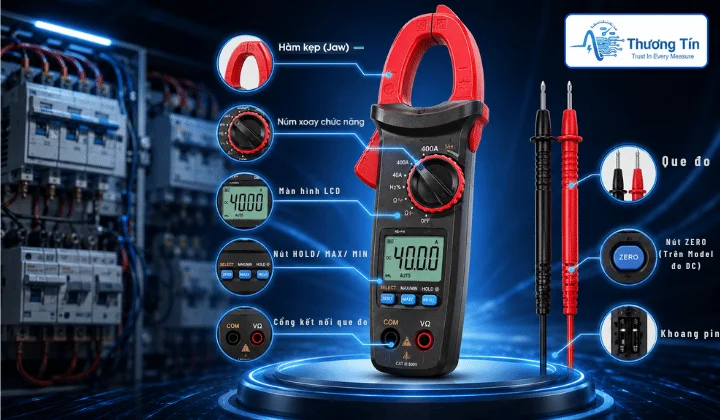

Cấu tạo của ampe kìm

Mặc dù có nhiều mẫu mã và tính năng khác nhau, hầu hết các dòng ampe kìm hiện nay đều được cấu tạo từ những bộ phận cơ bản dưới đây. Nắm được chức năng của từng bộ phận sẽ giúp bạn sử dụng thiết bị hiệu quả và hạn chế các sai sót trong quá trình đo.

Ampe kìm đo được những gì?

Ngoài chức năng đo dòng điện, hầu hết các model ampe kìm hiện nay còn được tích hợp nhiều tính năng đo lường khác, giúp người dùng kiểm tra hệ thống điện một cách toàn diện hơn.

• Dòng điện AC: Đây là chức năng cơ bản có trên tất cả các dòng ampe kìm, cho phép đo nhanh dòng điện xoay chiều mà không cần ngắt mạch.
• Dòng điện DC: Có trên các model AC/DC được trang bị cảm biến Hall, phù hợp cho việc kiểm tra hệ thống điện mặt trời, pin lưu trữ hoặc nguồn điện một chiều.
• Điện áp AC/DC: Thực hiện thông qua bộ que đo đi kèm, giúp kiểm tra điện áp nguồn và điện áp tải trong nhiều ứng dụng khác nhau.
• Điện trở (Ω): Hỗ trợ kiểm tra thông mạch, phát hiện cầu chì bị đứt hoặc đánh giá tình trạng kết nối điện.
• Tần số (Hz): Giúp kiểm tra tần số nguồn điện, máy phát điện hoặc các hệ thống sử dụng biến tần.
• Nhiệt độ: Một số dòng ampe kìm cao cấp được trang bị đầu dò nhiệt độ, cho phép đo nhiệt độ của động cơ, tủ điện và các thiết bị công nghiệp.
• Hệ số công suất cosφ: Thường xuất hiện trên các model chuyên dụng dùng cho hệ thống điện ba pha, giúp đánh giá hiệu quả sử dụng điện năng.
• True RMS: Công nghệ giúp đo chính xác điện áp và dòng điện trong các hệ thống có dạng sóng không chuẩn như biến tần, đèn LED, UPS hoặc các tải phi tuyến khác.

Nhờ được tích hợp nhiều chức năng trong cùng một thiết bị, ampe kìm ngày nay không chỉ là công cụ đo dòng điện mà còn trở thành trợ thủ đắc lực cho kỹ thuật viên điện, nhân viên bảo trì và kỹ sư công nghiệp.

Các loại ampe kìm phổ biến

Không phải ampe kìm nào cũng giống nhau. Việc lựa chọn đúng loại thiết bị sẽ giúp kết quả đo chính xác hơn, đồng thời tiết kiệm chi phí đầu tư và đáp ứng tốt yêu cầu công việc thực tế.

Cách sử dụng ampe kìm đúng cách

Sử dụng ampe kìm tương đối đơn giản, tuy nhiên người dùng cần thực hiện đúng quy trình để đảm bảo kết quả đo chính xác và tránh các rủi ro về an toàn điện. Tùy theo loại dòng điện cần kiểm tra, cách thao tác sẽ có một số điểm khác biệt.

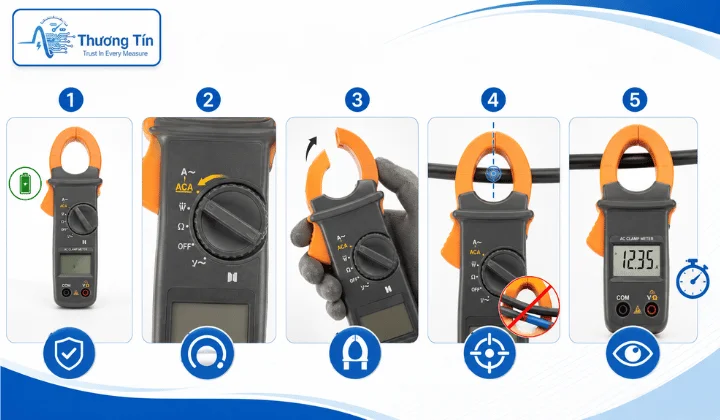

Cách đo dòng điện AC bằng ampe kìm

Dòng điện xoay chiều (AC) là ứng dụng phổ biến nhất của ampe kìm. Người dùng có thể thực hiện theo các bước sau:

1. Kiểm tra pin còn đủ điện, hàm kẹp sạch sẽ và không có dấu hiệu nứt vỡ hoặc hư hỏng.
2. Xoay núm chức năng đến vị trí A~ hoặc ACA tùy theo ký hiệu của từng model.
3. Nhấn cò mở hàm kẹp để đưa dây dẫn vào giữa.
4. Đặt dây dẫn vào gần tâm hàm kẹp để đạt độ chính xác cao nhất. Không kẹp đồng thời dây pha và dây trung tính.
5. Chờ vài giây để giá trị ổn định rồi đọc kết quả hiển thị trên màn hình.

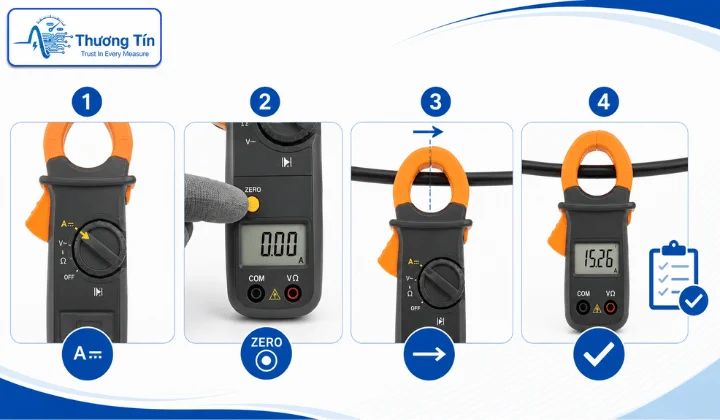

Cách đo dòng điện DC bằng ampe kìm

Đối với các model hỗ trợ đo dòng điện một chiều, quy trình đo tương tự nhưng cần thêm bước hiệu chỉnh ban đầu.

1. Xoay núm chức năng sang vị trí A⎓ hoặc DCA.
2. Nhấn nút ZERO khi hàm kẹp đang mở, bước này giúp loại bỏ ảnh hưởng của từ trường môi trường và giảm sai số kết quả. Nếu bỏ qua, kết quả có thể sai lệch đáng kể, đặc biệt khi đo các dòng điện nhỏ.
3. Đặt dây dẫn vào giữa hàm kẹp, chú ý chiều mũi tên đo theo hướng dòng điện nếu có.
4. Sau khi giá trị ổn định trên màn hình, ghi nhận kết quả và so sánh với thông số vận hành của hệ thống.

3 sai lầm thường gặp khi sử dụng ampe kìm

Ngay cả những người có kinh nghiệm cũng có thể mắc phải một số lỗi cơ bản dưới đây:

Nắm vững các bước sử dụng và tránh những lỗi phổ biến trên sẽ giúp bạn khai thác tối đa hiệu quả của ampe kìm, đồng thời nâng cao độ an toàn khi làm việc với hệ thống điện dân dụng và công nghiệp.

Những lưu ý an toàn khi sử dụng ampe kìm

Để đảm bảo an toàn cho người sử dụng và duy trì độ chính xác của thiết bị, cần lưu ý một số điểm sau:

• Chọn ampe kìm có cấp an toàn CAT phù hợp với môi trường làm việc. CAT II thường dùng cho thiết bị điện dân dụng, CAT III phù hợp với tủ điện và hệ thống phân phối điện, còn CAT IV được sử dụng cho các điểm đấu nối nguồn hoặc đường dây ngoài trời.
• Không sử dụng thiết bị để đo các mức điện áp hoặc dòng điện vượt quá giới hạn mà nhà sản xuất cho phép. Thông số này thường được ghi rõ trên thân máy hoặc trong tài liệu kỹ thuật đi kèm.
• Kiểm tra ngoại quan thiết bị trước mỗi lần sử dụng. Nếu phát hiện que đo bị hở lớp cách điện, hàm kẹp bị nứt hoặc thân máy có dấu hiệu hư hỏng, cần ngừng sử dụng ngay.
• Luôn đứng ở vị trí chắc chắn, khô ráo và đảm bảo an toàn khi thực hiện phép đo. Đặc biệt cần thận trọng khi làm việc gần các nguồn điện áp cao.
• Theo dõi tình trạng pin định kỳ. Pin yếu có thể làm giảm độ chính xác của kết quả đo và gây gián đoạn trong quá trình làm việc. Nhiều model hiện nay được trang bị chức năng cảnh báo pin yếu trên màn hình.
• Thực hiện hiệu chuẩn định kỳ để duy trì độ chính xác của thiết bị. Đối với môi trường sử dụng thông thường nên hiệu chuẩn khoảng 12 tháng một lần. Với môi trường công nghiệp có tần suất sử dụng cao hoặc điều kiện khắc nghiệt, nên hiệu chuẩn mỗi 6 tháng.
• Giữ hàm kẹp sạch sẽ và tránh để bụi bẩn hoặc dị vật bám vào bề mặt tiếp xúc, vì điều này có thể ảnh hưởng đến độ chính xác khi đo dòng điện.

FAQ

1. Tại sao ampe kìm đo ra kết quả 0A dù dây dẫn đang có điện?

Nguyên nhân thường gặp nhất là người dùng đã kẹp đồng thời cả dây pha và dây trung tính. Khi đó, từ trường của hai dây triệt tiêu lẫn nhau nên ampe kìm sẽ hiển thị giá trị gần bằng 0.

2. True RMS là gì, có cần thiết không?

True RMS là công nghệ giúp ampe kìm đo chính xác điện áp và dòng điện trong các hệ thống có dạng sóng méo. Nếu thường xuyên làm việc với biến tần, UPS, điện mặt trời hoặc đèn LED, bạn nên ưu tiên model có True RMS.

3. Ampe kìm có thay thế hoàn toàn đồng hồ vạn năng không?

Ampe kìm không thể thay thế hoàn toàn đồng hồ vạn năng. Ampe kìm phù hợp để đo dòng điện nhanh và an toàn, trong khi đồng hồ vạn năng lại thuận tiện hơn khi kiểm tra linh kiện và các phép đo điện cơ bản.

4. Nên chọn ampe kìm AC hay AC/DC?

Ampe kìm AC phù hợp cho các công việc đo điện xoay chiều thông thường. Nếu cần đo cả điện một chiều trong hệ thống pin, năng lượng mặt trời hoặc xe điện, bạn nên chọn ampe kìm AC/DC.

Ampe kìm là gì không còn là câu hỏi khó sau khi bạn hiểu rõ nguyên lý hoạt động, cấu tạo và cách sử dụng thiết bị này. Đây là công cụ gần như không thể thiếu đối với kỹ thuật viên điện, nhân viên bảo trì hay những người thường xuyên làm việc với hệ thống điện dân dụng và công nghiệp.

Thương Tín hiện cung cấp nhiều dòng ampe kìm chính hãng từ các thương hiệu uy tín với đầy đủ lựa chọn từ AC, AC+DC đến True RMS chuyên nghiệp. Nếu cần tư vấn lựa chọn thiết bị phù hợp với nhu cầu công việc, hãy liên hệ qua hotline 094 777 888 4 để được hỗ trợ chi tiết và nhận giải pháp đo lường tối ưu nhất.
