Diode là gì? Cách đo diode bằng đồng hồ vạn năng chính xác 100% [2026]

Cách đo diode bằng đồng hồ vạn năng là kỹ năng cơ bản nhưng cực kỳ quan trọng đối với kỹ thuật viên điện, điện tử, HVAC hay người sửa chữa bo mạch. Chỉ cần đo sai một bước nhỏ, bạn có thể kết luận nhầm linh kiện còn tốt thành hỏng hoặc ngược lại, dẫn đến thay sai linh kiện và mất nhiều thời gian sửa chữa.

Trong bài viết này, Thương Tín sẽ hướng dẫn chi tiết cách đo diode bằng đồng hồ vạn năng số và đồng hồ kim, cách đọc kết quả chính xác, kiểm tra diode Zener, LED cùng những lỗi thường gặp khi đo thực tế để giúp bạn thao tác chuẩn hơn khi làm việc với linh kiện điện tử.

Diode là gì? Cấu tạo và cách xác định chân Anode – Cathode

Diode là linh kiện điện tử bán dẫn cho phép dòng điện đi qua theo một chiều và chặn dòng điện ở chiều ngược lại. Đây là linh kiện xuất hiện rất phổ biến trong:

• Bộ nguồn adapter
• Mạch sạc
• Board inverter
• Thiết bị HVAC
• Bo nguồn máy lạnh
• Mạch chỉnh lưu AC/DC
• Nguồn switching

Nếu ví dòng điện như nước chảy thì diode hoạt động gần giống “van một chiều”, chỉ cho dòng điện đi theo hướng nhất định.

Ký hiệu điện tử của diode

Trong sơ đồ điện tử, diode thường có 2 cực:

• Anode (A): cực dương
• Cathode (K): cực âm

Trên thân diode thực tế:

• Cathode thường có vạch màu bạc hoặc đen
• Đầu còn lại là Anode

Việc xác định đúng cực rất quan trọng trước khi đo diode bằng đồng hồ vạn năng.

Phân cực thuận và phân cực nghịch

Diode hoạt động dựa trên nguyên lý cho dòng điện đi theo một chiều và chặn ở chiều ngược lại. Vì vậy khi đo diode bằng đồng hồ vạn năng, bạn cần hiểu rõ hai trạng thái quan trọng là phân cực thuận và phân cực nghịch để đọc kết quả chính xác hơn.

Phân cực thuận

Đây là trạng thái diode cho dòng điện đi qua. Khi đo:

• Que đỏ nối vào chân Anode
• Que đen nối vào chân Cathode

Lúc này đồng hồ sẽ hiển thị điện áp rơi của diode. Tùy từng loại linh kiện mà giá trị hiển thị sẽ khác nhau:

• Diode silic: khoảng 0.4V – 0.7V
• Diode Schottky: khoảng 0.2V – 0.3V
• Diode LED: thường cao hơn, khoảng 1.8V – 3V

Nếu đồng hồ hiển thị đúng các giá trị này thì diode thường vẫn hoạt động tốt.

Phân cực nghịch

Khi đảo ngược que đo:

• Que đỏ nối vào chân Cathode
• Que đen nối vào chân Anode

Diode sẽ chặn dòng điện và đồng hồ thường hiển thị:

• OL
• Hoặc điện trở vô cùng lớn

Đây là trạng thái bình thường của một diode còn tốt. Nếu đo nghịch mà đồng hồ vẫn hiển thị điện áp hoặc thông mạch thì diode có thể đã bị chập hoặc rò điện. Hiểu rõ nguyên lý phân cực thuận và nghịch sẽ giúp bạn kiểm tra diode nhanh hơn và tránh đọc sai kết quả khi sửa chữa bo mạch điện tử.

Các loại diode phổ biến hiện nay

Hiện nay diode được sử dụng rất rộng rãi trong điện tử, điện lạnh, nguồn switching và các thiết bị công nghiệp. Tùy theo chức năng mà mỗi loại diode sẽ có đặc điểm hoạt động khác nhau.

• Diode chỉnh lưu: Là loại diode phổ biến nhất, thường dùng trong bộ nguồn AC/DC, adapter và mạch chỉnh lưu điện áp. Nhiệm vụ chính là chuyển đổi dòng AC sang DC để cấp nguồn cho thiết bị điện tử.
• Diode Zener: Loại diode chuyên dùng để ổn áp, giữ điện áp cố định và bảo vệ mạch điện khỏi quá áp. Thường xuất hiện trong board nguồn và mạch điều khiển điện tử.
• Diode LED: Đây là loại diode có khả năng phát sáng khi có dòng điện đi qua, thường dùng cho đèn báo nguồn, hiển thị trạng thái và hệ thống chiếu sáng.
• Diode Schottky: Có đặc điểm điện áp rơi thấp, đóng cắt nhanh và hiệu suất cao. Loại này thường dùng trong nguồn xung, mạch switching và bộ nguồn hiệu suất cao.
• Diode xung: Được thiết kế để hoạt động ở tần số cao với khả năng chuyển mạch cực nhanh, thường dùng trong mạch cao tần, nguồn switching và thiết bị điện tử công suất lớn.

Cách đo diode bằng đồng hồ vạn năng

Đây là phần quan trọng nhất trong cách đo diode vì chỉ cần thao tác đúng vài bước cơ bản, bạn có thể nhanh chóng xác định tình trạng linh kiện mà không cần tháo rời quá nhiều bộ phận trên mạch. Thông qua kết quả hiển thị trên đồng hồ vạn năng, kỹ thuật viên có thể biết được diode còn hoạt động bình thường, đã bị chập, bị đứt hay đang xuất hiện tình trạng rò điện gây lỗi cho thiết bị.

Chuẩn bị trước khi đo diode

Trước khi tiến hành đo, hãy đảm bảo:

• Mạch đã ngắt điện hoàn toàn
• Tụ điện đã được xả
• Đồng hồ hoạt động bình thường
• Que đo tiếp xúc tốt

Nếu đo khi mạch còn điện, kết quả có thể sai hoặc làm hỏng đồng hồ đo. Ngoài ra, với các board nguồn lớn, nên tháo ít nhất một chân diode ra khỏi mạch để tránh ảnh hưởng từ linh kiện xung quanh.

Bước 1: Chọn chế độ đo Diode

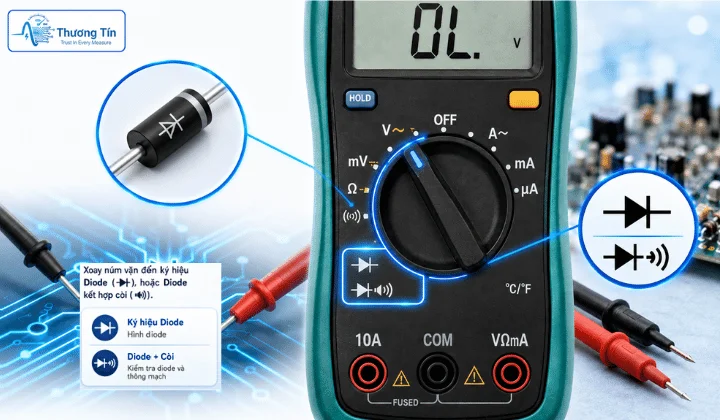

Bước đầu tiên trong cách đo diode là chọn đúng chế độ kiểm tra trên đồng hồ vạn năng có chế độ diode để đảm bảo kết quả đo chính xác và ổn định:

Xem ngay các model phổ biến và đáng dùng nhất hiện nay trong bài viết top 5 đồng hồ vạn năng Kyoritsu & Hioki tốt nhất 2026.

Trên hầu hết đồng hồ vạn năng số hiện nay, chế độ này thường có ký hiệu:

• Hình diode
• Hoặc biểu tượng diode kết hợp còi continuity

Không nên chọn nhầm các thang đo như:

• Thang AC
• Thang DC Volt
• Thang điện trở (Ω) nếu đồng hồ đã có chế độ diode riêng

Bởi vì chế độ đo diode sẽ:

• Cấp dòng kiểm tra phù hợp cho linh kiện
• Hiển thị trực tiếp điện áp rơi của diode
• Giúp đọc kết quả nhanh và chính xác hơn nhiều so với thang Ω thông thường

Khi thực hiện đo diode, việc chọn đúng thang đo trên đồng hồ vạn năng rất quan trọng vì nó ảnh hưởng trực tiếp đến độ chính xác của kết quả. Nhiều người mới thường chọn nhầm thang điện trở Ω hoặc dùng chế độ continuity thay cho chế độ diode, khiến đồng hồ hiển thị giá trị không ổn định, số nhảy liên tục và khó xác định linh kiện còn tốt hay đã hỏng. Vì vậy trước khi đo, bạn nên kiểm tra kỹ ký hiệu và núm xoay trên đồng hồ để đảm bảo đang sử dụng đúng chế độ đo diode.

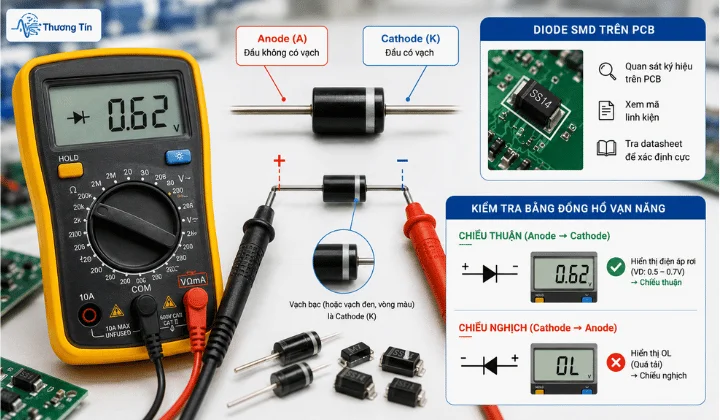

Bước 2: Xác định cực Anode và Cathode

Đây là bước rất quan trọng trong để đo diode nhưng lại thường bị nhiều người bỏ qua, dẫn đến đo sai chiều và đọc kết quả không chính xác.

Thông thường trên diode sẽ có một đầu được đánh dấu bằng:

• Vạch bạc
• Vạch đen
• Hoặc vòng màu

Đầu có dấu này chính là Cathode (K), còn đầu còn lại sẽ là Anode (A).

Đối với diode SMD dán trên bo mạch, bạn có thể:

• Quan sát ký hiệu in trên PCB
• Xem mã linh kiện
• Hoặc tra datasheet để xác định đúng cực

Nếu chưa biết chính xác chiều của diode, bạn có thể đo thử cả hai chiều bằng đồng hồ vạn năng:

• Chiều nào hiển thị điện áp rơi → đó là chiều thuận
• Chiều còn lại thường hiển thị OL → là chiều nghịch

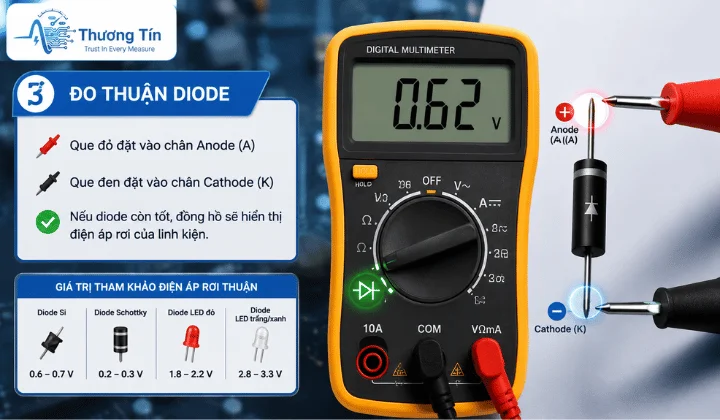

Bước 3: Đo thuận diode

Sau khi xác định đúng cực của diode, tiến hành đo thuận bằng cách:

• Que đỏ đặt vào chân Anode
• Que đen đặt vào chân Cathode

Nếu diode còn tốt, đồng hồ vạn năng sẽ hiển thị điện áp rơi của linh kiện. Tùy từng loại diode mà giá trị hiển thị sẽ khác nhau:

Loại diode	Giá trị thường gặp
Diode silic	0.6V – 0.7V
Diode Schottky	0.2V – 0.3V
LED đỏ	Khoảng 1.8V
LED trắng/xanh	2V – 3V

Ý nghĩa của điện áp hiển thị

Nhiều người mới thường nhầm đây là điện áp nguồn, nhưng thực tế giá trị xuất hiện trên màn hình là điện áp rơi khi diode dẫn điện.

Ví dụ:

• Đồng hồ hiển thị 0.52V → diode silic hoạt động bình thường
• Hiển thị 0.25V → diode Schottky
• Hiển thị khoảng 1.9V → LED đỏ

Nếu đo thuận nhưng đồng hồ hiển thị OL hoặc không hiện giá trị, có thể:

• Đo nhầm chiều
• Que đo tiếp xúc kém
• Hoặc diode đã bị đứt bên trong

Lúc này bạn nên kiểm tra lại cực đo và thực hiện đo lại để có kết quả chính xác hơn.

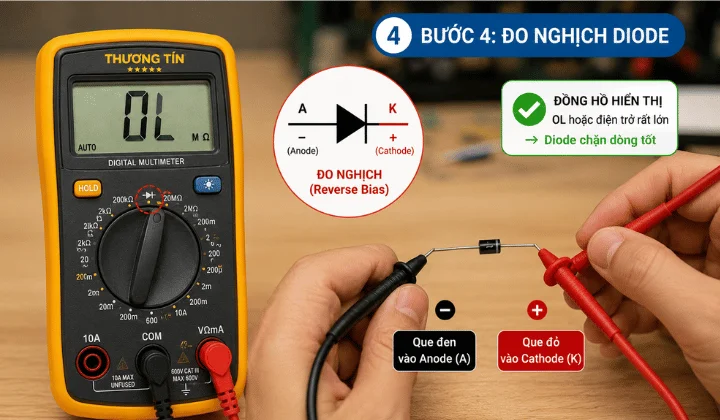

Bước 4: Đo nghịch diode

Sau khi đo thuận, bạn cần đảo ngược que đo để kiểm tra khả năng chặn dòng của diode. Lúc này:

• Que đỏ đặt vào chân Cathode
• Que đen đặt vào chân Anode

Nếu diode còn hoạt động tốt, đồng hồ vạn năng thường sẽ hiển thị OL hoặc điện trở vô cùng lớn. Điều này cho thấy diode đang chặn dòng điện ở chiều ngược đúng theo nguyên lý hoạt động của linh kiện bán dẫn.

Ngược lại, nếu khi đo nghịch mà đồng hồ vẫn hiển thị điện áp hoặc xuất hiện giá trị gần giống lúc đo thuận thì rất có thể diode đã bị chập bên trong. Đây là lỗi khá phổ biến trên:

• Nguồn switching
• Board inverter
• Adapter
• Board máy lạnh
• Mạch nguồn điện tử

Bước 5: Đọc và phân tích kết quả đo

Đây là bước cực kỳ quan trọng trong cách đo diode vì không phải cứ đồng hồ hiển thị số là linh kiện còn hoạt động tốt. Kỹ thuật viên cần biết cách đọc và phân tích kết quả để xác định chính xác tình trạng của diode.

Trường hợp diode còn tốt

Nếu diode hoạt động bình thường, khi đo thuận đồng hồ sẽ hiển thị điện áp rơi và khi đo nghịch sẽ báo OL hoặc điện trở vô cùng lớn. Ví dụ đo thuận hiển thị khoảng 0.54V và đo nghịch hiển thị OL thì đây là trạng thái tiêu chuẩn của một diode còn tốt. Điều này cho thấy linh kiện vẫn dẫn điện đúng chiều và chặn dòng điện ở chiều ngược theo đúng nguyên lý hoạt động.

Trường hợp diode bị chập

Khi diode bị chập, dòng điện có thể đi qua cả hai chiều nên đồng hồ sẽ hiển thị giá trị ở cả đo thuận lẫn đo nghịch. Ví dụ:

• Đo thuận: 0.02V
• Đo nghịch: 0.03V

Đây là dấu hiệu cho thấy diode đã mất khả năng chặn dòng điện. Lỗi này rất thường gặp trên nguồn switching, adapter hoặc board inverter bị quá áp, khiến thiết bị dễ bị chập nguồn hoặc nổ cầu chì.

Trường hợp diode bị đứt

Nếu cả hai chiều đo đều hiển thị OL thì khả năng cao diode đã bị đứt bên trong. Lúc này mối nối bán dẫn không còn khả năng dẫn điện nên dòng điện không thể đi qua theo bất kỳ chiều nào. Khi diode bị đứt, thiết bị thường xuất hiện tình trạng mất nguồn, không hoạt động hoặc không có điện áp đầu ra.

Trường hợp diode bị rò

Diode bị rò là trường hợp khó phát hiện hơn vì linh kiện chưa hỏng hoàn toàn nhưng hoạt động không còn ổn định. Khi đo nghịch, đồng hồ có thể không hiển thị OL hoàn toàn mà xuất hiện giá trị bất thường hoặc thay đổi liên tục. Trong thực tế, diode rò thường khiến:

• Nguồn hoạt động chập chờn
• Thiết bị lúc chạy lúc không
• Board điện tử nóng bất thường

Đây là lỗi rất dễ bị bỏ sót nếu chỉ kiểm tra sơ bộ bằng mắt thường.

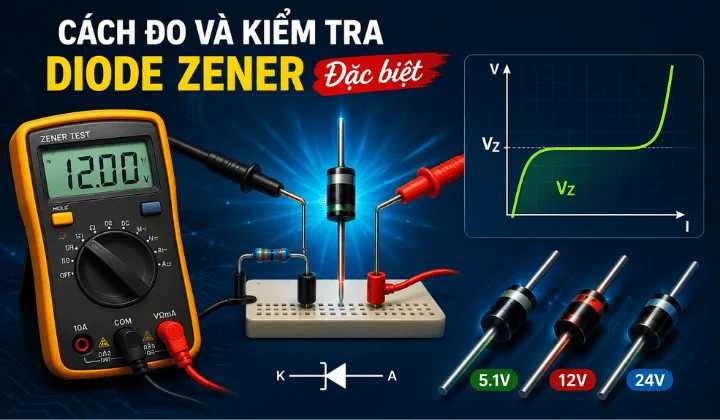

Cách đo và kiểm tra Diode Zener đặc biệt

Diode Zener có nguyên lý hoạt động khác với diode thông thường ở khả năng làm việc khi phân cực ngược. Khi điện áp ngược đạt đến một mức xác định, diode Zener sẽ bắt đầu dẫn điện và giữ điện áp ổn định tại mức định danh của nó. Ví dụ:

• Zener 5.1V
• Zener 12V
• Zener 24V

Đây là lý do diode Zener thường được sử dụng trong các mạch ổn áp và bảo vệ điện áp cho thiết bị điện tử.

Khi kiểm tra bằng đồng hồ vạn năng theo cách thông thường, bạn vẫn có thể xác định được diode Zener có bị chập hoặc bị đứt hay không. Tuy nhiên phương pháp này chưa thể xác định chính xác điện áp ổn áp thực tế của linh kiện.

Để kiểm tra chính xác điện áp Zener, cần chuẩn bị:

• Nguồn DC
• Điện trở hạn dòng
• Đồng hồ đo điện áp

Khi cấp nguồn ngược cho diode Zener, điện áp hai đầu linh kiện sẽ ổn định quanh mức danh định. Ví dụ với diode Zener 5.1V, đồng hồ thường sẽ hiển thị khoảng 5V đến 5.1V nếu linh kiện còn hoạt động tốt.

Trong thực tế, diode Zener được ứng dụng rất nhiều trong:

• Mạch ổn áp
• Mạch bảo vệ quá áp
• Board nguồn
• Nguồn switching
• Mạch điều khiển điện tử

Nhờ khả năng giữ điện áp ổn định, diode Zener đóng vai trò quan trọng trong việc bảo vệ linh kiện và giúp thiết bị hoạt động ổn định hơn.

Những lỗi thường gặp khi đo diode và cách khắc phục nhanh

• Chọn sai chế độ đo: Nhiều người để nhầm thang AC, điện trở Ω hoặc continuity khiến kết quả đo sai và khó xác định diode còn tốt hay hỏng. Nên kiểm tra đúng chế độ diode trước khi đo.
• Que đo tiếp xúc kém: Đồng hồ hiển thị số nhảy liên tục hoặc lúc có lúc không do chân diode bị oxy hóa, que đo lỏng hoặc dây đo hỏng. Hãy vệ sinh chân linh kiện và kiểm tra lại que đo.
• Đo diode khi còn trên mạch: Các linh kiện khác như tụ, transistor hoặc IC có thể ảnh hưởng đến kết quả đo. Tốt nhất nên nhấc một chân diode khỏi mạch trước khi kiểm tra.
• Chưa xả tụ điện: Một số board nguồn vẫn còn điện áp dư khiến đồng hồ hiển thị bất thường hoặc có nguy cơ làm hỏng đồng hồ đo. Nên xả tụ và kiểm tra điện áp còn dư trước khi thao tác.

FAQ

Câu hỏi	Trả lời
Q1: Chế độ diode trên đồng hồ là gì?	Chế độ diode trên đồng hồ vạn năng là chức năng dùng để kiểm tra khả năng dẫn điện của diode theo chiều thuận và chiều nghịch. Khi sử dụng chế độ này, đồng hồ sẽ cấp một dòng điện nhỏ để đo điện áp rơi trên diode và giúp người dùng xác định linh kiện còn tốt hay đã bị hỏng.
Q2: Giá trị bình thường khi đo thuận là bao nhiêu?	Khi đo thuận, diode silic thông thường sẽ hiển thị khoảng 0.4V – 0.7V, diode Schottky khoảng 0.2V – 0.3V và diode LED thường từ 1.8V – 3V tùy màu sắc và loại linh kiện. Nếu giá trị nằm trong khoảng này thì diode thường vẫn hoạt động bình thường.
Q3: Có cần tháo diode ra khỏi mạch không?	Trong nhiều trường hợp, người dùng vẫn có thể đo diode trực tiếp trên mạch để kiểm tra nhanh. Tuy nhiên để có kết quả chính xác hơn, đặc biệt khi nghi ngờ diode bị rò hoặc bị chập, nên tháo ít nhất một chân diode ra khỏi mạch trước khi đo để tránh ảnh hưởng từ các linh kiện khác.

Cách đo diode thực tế không quá khó, nhưng để đọc đúng kết quả và chẩn đoán chính xác tình trạng linh kiện thì cần thao tác đúng ngay từ bước chọn chế độ đo, xác định cực và phân tích giá trị hiển thị trên đồng hồ. Chỉ cần nắm vững nguyên lý phân cực thuận và nghịch, bạn có thể kiểm tra nhanh diode thường, diode Zener hay LED trong rất nhiều thiết bị điện tử thực tế.

Thương Tín hy vọng bài viết đã giúp bạn hiểu rõ hơn về quy trình kiểm tra diode bằng đồng hồ vạn năng cũng như những lỗi thường gặp khi đo trong quá trình sửa chữa, bảo trì và kiểm tra bo mạch điện tử.

Để đo diode chính xác, bạn cần một chiếc đồng hồ vạn năng chất lượng xem ngay hướng dẫn chọn thiết bị đo điện đầy đủ tại Thương Tín.
