Máy đo độ cứng vật liệu: So sánh Rockwell, Vickers, Brinell, Shore

Máy đo độ cứng là thiết bị quan trọng trong kiểm tra chất lượng vật liệu cơ khí, kim loại, nhựa và cao su. Việc hiểu rõ các thang đo độ cứng như Rockwell, Vickers, Brinell hay Shore sẽ giúp người dùng lựa chọn phương pháp đo phù hợp và đầu tư thiết bị hiệu quả hơn.

Trong bài viết này, Thương Tín sẽ giúp bạn tìm hiểu các phương pháp đo độ cứng phổ biến hiện nay, so sánh ưu nhược điểm từng thang đo cũng như tư vấn lựa chọn máy đo độ cứng phù hợp với nhu cầu thực tế.

Độ cứng vật liệu là gì? Các thang đo độ cứng quốc tế thông dụng

Độ cứng là khả năng chống lại sự biến dạng cục bộ của vật liệu khi chịu tác động từ ngoại lực. Nói đơn giản hơn, vật liệu càng khó bị lõm, trầy xước hoặc biến dạng thì độ cứng càng cao.

Trong lĩnh vực cơ khí, luyện kim và kiểm soát chất lượng (QC), độ cứng là một trong những chỉ tiêu quan trọng nhất để đánh giá chất lượng vật liệu. Thông qua việc đo độ cứng, kỹ sư có thể xác định khả năng chịu mài mòn, độ bền cơ học, mức độ xử lý nhiệt và tuổi thọ của sản phẩm.

Hiện nay trên thế giới có nhiều phương pháp đo độ cứng khác nhau, trong đó phổ biến nhất là:

• Rockwell (HRC, HRB, HRA)
• Vickers (HV)
• Brinell (HB hoặc HBW)
• Shore (HA, HD)

Mỗi phương pháp được thiết kế cho từng loại vật liệu riêng biệt, từ thép cứng, gang, hợp kim cho đến nhựa, cao su và vật liệu mềm. Việc lựa chọn đúng thang đo sẽ giúp kết quả chính xác hơn, đồng thời hỗ trợ quá trình kiểm tra chất lượng diễn ra nhanh chóng và hiệu quả.

So sánh 4 phương pháp đo độ cứng kim loại và vật liệu mềm

Trên thị trường hiện nay, Rockwell, Vickers, Brinell và Shore là bốn phương pháp đo độ cứng được sử dụng phổ biến nhất. Mỗi phương pháp có nguyên lý hoạt động và phạm vi ứng dụng khác nhau.

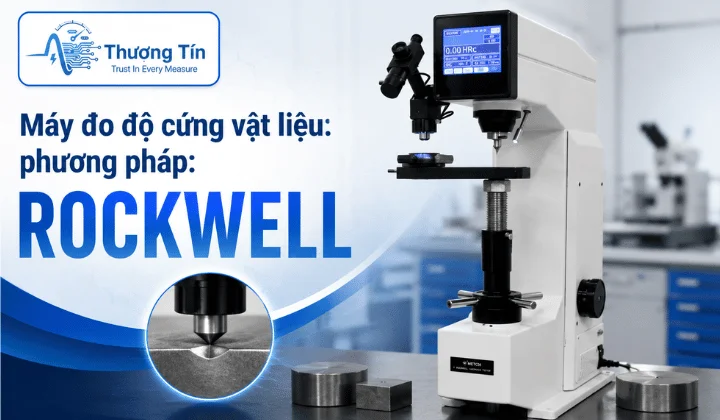

Phương pháp đo độ cứng Rockwell (HRC)

Rockwell là phương pháp đo độ cứng dựa trên độ sâu vết lõm tạo ra khi đầu đo tác động lực lên bề mặt vật liệu. Nhờ tốc độ đo nhanh và cho kết quả trực tiếp, đây là phương pháp được sử dụng rất phổ biến trong ngành cơ khí chế tạo và gia công kim loại.

Máy sẽ sử dụng đầu đo bằng kim cương hoặc bi thép để tác động lực lên bề mặt vật liệu. Sau khi hoàn thành quá trình thử tải, thiết bị sẽ tính toán độ sâu vết lõm và hiển thị kết quả trực tiếp dưới dạng các thang đo Rockwell như HRC, HRB hoặc HRA.

Ưu điểm:

• Đo nhanh chỉ trong vài giây.
• Không cần đo kích thước vết lõm.
• Phù hợp kiểm tra hàng loạt trên dây chuyền sản xuất.
• Độ chính xác cao đối với kim loại cứng.

Hạn chế:

• Khó áp dụng cho vật liệu quá mỏng.
• Kết quả có thể bị ảnh hưởng bởi độ nhẵn bề mặt.

Vật liệu phù hợp:

Phương pháp Rockwell thường được sử dụng để kiểm tra độ cứng của thép carbon, thép hợp kim, thép sau nhiệt luyện và nhiều chi tiết cơ khí có độ cứng cao như dao cắt, khuôn mẫu hay các bộ phận máy móc chịu mài mòn.

Tùy theo loại đầu đo và tải trọng thử nghiệm, kết quả có thể được biểu diễn dưới các thang đo khác nhau:

• HRC: Thường dùng cho thép cứng và thép nhiệt luyện.
• HRB: Phù hợp với kim loại mềm hơn như đồng hoặc nhôm.
• HRA: Thường dùng cho vật liệu rất cứng hoặc lớp phủ đặc biệt.

Với tốc độ đo nhanh và khả năng đánh giá độ cứng hiệu quả, Rockwell hiện vẫn là lựa chọn hàng đầu trong các nhà máy cơ khí, xưởng gia công kim loại và phòng QC cần kiểm tra số lượng lớn sản phẩm mỗi ngày.

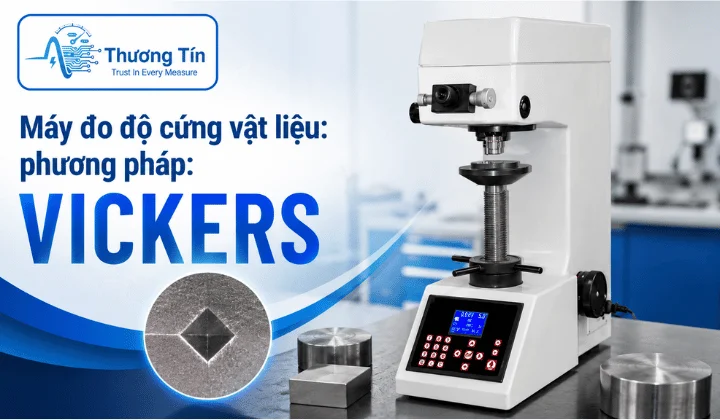

Phương pháp đo độ cứng Vickers (HV)

Vickers là phương pháp đo độ cứng sử dụng đầu đo kim cương hình chóp tứ giác tác động lên bề mặt vật liệu. Độ cứng được xác định dựa trên kích thước vết lõm tạo thành sau khi thử tải. Nhờ khả năng đo chính xác trên nhiều loại vật liệu khác nhau, Vickers được xem là một trong những phương pháp đo độ cứng có độ tin cậy cao nhất hiện nay.

Máy đo Vickers sẽ tạo một vết lõm rất nhỏ trên bề mặt mẫu bằng đầu đo kim cương tiêu chuẩn. Sau đó, hệ thống quang học hoặc kính hiển vi sẽ đo kích thước đường chéo của vết lõm để tính toán giá trị độ cứng theo thang HV.

Ưu điểm:

• Độ chính xác và độ lặp lại cao.
• Đo được cả vật liệu rất cứng lẫn vật liệu mềm.
• Phù hợp cho nghiên cứu và phân tích vật liệu chuyên sâu.
• Có thể đo các lớp phủ hoặc chi tiết có kích thước nhỏ.

Hạn chế:

• Thời gian đo lâu hơn so với Rockwell.
• Cần kính hiển vi hoặc hệ thống quang học để đọc kết quả.
• Chi phí đầu tư thiết bị tương đối cao.

Vật liệu phù hợp:

Phương pháp Vickers thường được sử dụng để kiểm tra thép nhiệt luyện, hợp kim đặc biệt, các lớp phủ kim loại mỏng và những mẫu nghiên cứu trong lĩnh vực luyện kim, vật liệu học hoặc kiểm soát chất lượng có yêu cầu độ chính xác cao.

Đơn vị đo:

Kết quả được biểu diễn dưới dạng độ cứng HV (Vickers Hardness) và có thể áp dụng cho nhiều loại vật liệu khác nhau trong cùng một hệ thống đo. Với độ chính xác vượt trội và khả năng đo trên phạm vi vật liệu rộng, Vickers được ứng dụng phổ biến trong các phòng thí nghiệm, trung tâm nghiên cứu vật liệu, ngành luyện kim và những dây chuyền sản xuất yêu cầu kiểm soát chất lượng nghiêm ngặt.

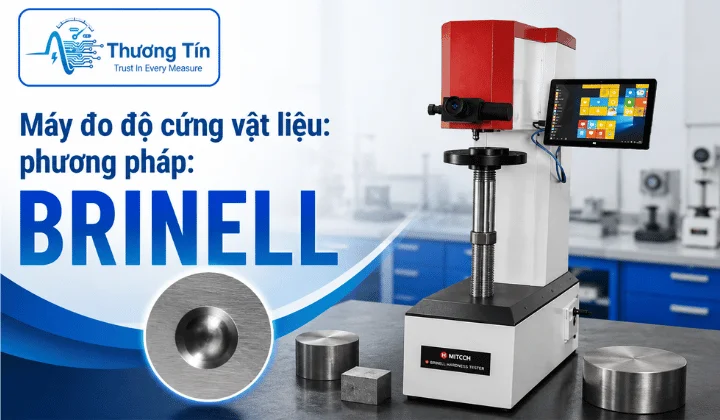

Phương pháp đo độ cứng Brinell (HB)

Brinell là phương pháp đo độ cứng bằng cách sử dụng viên bi thép hoặc bi cacbua vonfram ép lên bề mặt vật liệu dưới một tải trọng xác định. Sau khi thử nghiệm, độ cứng được tính dựa trên đường kính vết lõm tạo ra trên bề mặt mẫu.

Để thực hiện phép đo, máy sẽ tạo một lực ép tiêu chuẩn lên viên bi thử. Sau khi tháo tải, người dùng tiến hành đo đường kính vết lõm và tính toán giá trị độ cứng theo tiêu chuẩn Brinell, kết quả thường được biểu diễn dưới dạng HB hoặc HBW.

Ưu điểm:

• Thích hợp với vật liệu có bề mặt thô hoặc chưa gia công tinh.
• Độ ổn định và độ lặp lại cao.
• Đánh giá tốt vật liệu có cấu trúc không đồng nhất.
• Phù hợp với các chi tiết có kích thước lớn.

Hạn chế:

• Tạo vết lõm tương đối lớn trên bề mặt vật liệu.
• Không phù hợp với các mẫu quá mỏng.
• Thời gian đo và tính toán lâu hơn Rockwell.

Vật liệu phù hợp:

Phương pháp Brinell thường được sử dụng để kiểm tra độ cứng của gang, thép kết cấu, hợp kim nhôm, kim loại đúc và nhiều loại vật liệu có cấu trúc hạt lớn trong ngành công nghiệp nặng.

Đơn vị đo phổ biến: HB và HBW.

Với khả năng đánh giá chính xác các vật liệu đúc và vật liệu có bề mặt thô, Brinell hiện được ứng dụng rộng rãi trong ngành luyện kim, sản xuất thép, cơ khí chế tạo và kiểm tra chất lượng vật liệu công nghiệp.

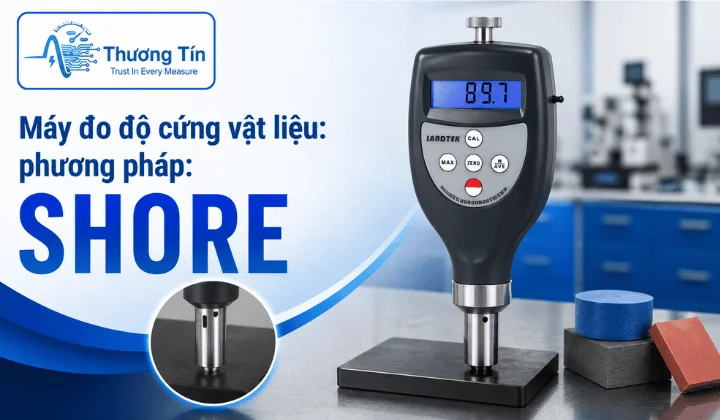

Phương pháp đo độ cứng Shore

Khác với Rockwell, Vickers hay Brinell thường dùng cho kim loại, Shore là phương pháp đo độ cứng được thiết kế dành cho các vật liệu mềm và có tính đàn hồi như cao su, nhựa hoặc silicone. Đây là phương pháp rất phổ biến trong ngành sản xuất vật liệu polymer nhờ thao tác đơn giản và khả năng cho kết quả nhanh.

Thiết bị hoạt động bằng cách sử dụng đầu đo tác động lên bề mặt mẫu dưới một lực lò xo tiêu chuẩn. Độ cứng của vật liệu được xác định dựa trên độ sâu thâm nhập của đầu đo, sau đó hiển thị kết quả trực tiếp trên thang đo Shore.

Ưu điểm:

• Thiết bị nhỏ gọn, dễ mang theo.
• Thao tác đơn giản, không yêu cầu kỹ thuật phức tạp.
• Cho kết quả nhanh ngay tại hiện trường.
• Phù hợp kiểm tra chất lượng sản phẩm trong quá trình sản xuất.

Hạn chế:

• Không thích hợp để đo các vật liệu kim loại cứng.
• Kết quả có thể bị ảnh hưởng bởi độ dày và trạng thái bề mặt mẫu đo.
• Độ chính xác phụ thuộc vào việc đặt đầu đo đúng vị trí và lực tác động ổn định.

Vật liệu phù hợp:

Phương pháp Shore thường được sử dụng để kiểm tra độ cứng của cao su, silicone, nhựa mềm và các vật liệu có tính đàn hồi. Đây là những vật liệu mà các phương pháp đo độ cứng kim loại truyền thống khó áp dụng hoặc không cho kết quả chính xác.

Tùy theo loại vật liệu cần kiểm tra, kết quả có thể được biểu diễn dưới các thang đo khác nhau:

• Shore A (HA): Thường dùng cho cao su mềm, silicone, gioăng cao su và các vật liệu đàn hồi.
• Shore D (HD): Phù hợp với nhựa cứng, nhựa kỹ thuật và vật liệu polymer có độ cứng cao hơn.

Nhờ tính linh hoạt, dễ sử dụng và chi phí đầu tư hợp lý, Shore hiện là lựa chọn phổ biến trong các ngành sản xuất gioăng cao su, lốp xe, nhựa kỹ thuật, vật liệu polymer và các sản phẩm đàn hồi khác.

Bảng so sánh nhanh các phương pháp đo độ cứng

Mỗi phương pháp đo độ cứng đều được phát triển để phù hợp với những loại vật liệu và mục đích kiểm tra khác nhau. Việc hiểu rõ đặc điểm của từng phương pháp sẽ giúp doanh nghiệp lựa chọn đúng thiết bị, đảm bảo độ chính xác và tối ưu chi phí đầu tư. Bảng dưới đây tổng hợp những điểm khác biệt quan trọng giữa Rockwell, Vickers, Brinell và Shore:

Phương pháp	Đơn vị đo	Vật liệu phù hợp	Ưu điểm nổi bật	Hạn chế
Rockwell	HRC, HRB, HRA	Thép carbon, thép hợp kim, thép nhiệt luyện	Đo nhanh, cho kết quả trực tiếp, phù hợp sản xuất hàng loạt	Không phù hợp vật liệu quá mỏng hoặc bề mặt không đồng đều
Vickers	HV	Hầu hết kim loại, lớp phủ mỏng, vật liệu nghiên cứu	Độ chính xác rất cao, đo được nhiều loại vật liệu	Thời gian đo lâu hơn, chi phí thiết bị cao
Brinell	HB, HBW	Gang, thép đúc, hợp kim nhôm	Phù hợp vật liệu có cấu trúc thô và không đồng nhất	Vết lõm lớn, không thích hợp cho chi tiết mỏng
Shore	HA, HD	Cao su, silicone, nhựa và vật liệu đàn hồi	Thiết bị nhỏ gọn, dễ sử dụng, đo nhanh tại hiện trường	Không phù hợp với kim loại cứng, kết quả phụ thuộc độ dày mẫu

Nhìn chung, Rockwell là lựa chọn phổ biến cho ngành cơ khí chế tạo, Vickers phù hợp với các ứng dụng yêu cầu độ chính xác cao, Brinell thường được sử dụng trong kiểm tra vật liệu đúc, còn Shore là tiêu chuẩn đo độ cứng cho cao su, nhựa và các vật liệu đàn hồi. Việc lựa chọn đúng phương pháp sẽ giúp kết quả đo đáng tin cậy và phản ánh chính xác đặc tính của vật liệu cần kiểm tra.

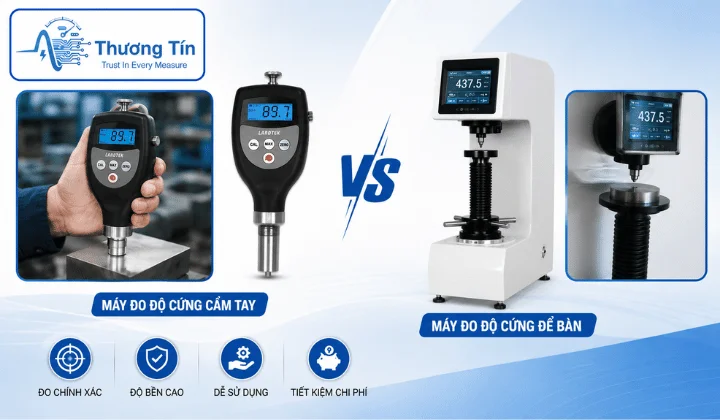

Nên chọn máy đo độ cứng cầm tay hay máy để bàn?

Việc lựa chọn máy đo độ cứng cầm tay hay máy để bàn phụ thuộc vào môi trường làm việc, yêu cầu độ chính xác và ngân sách đầu tư của doanh nghiệp. Máy đo độ cứng cầm tay phù hợp cho các ứng dụng kiểm tra hiện trường, đo trực tiếp trên các chi tiết lớn hoặc thiết bị không thể tháo rời. Trong khi đó, máy đo độ cứng để bàn lại là lựa chọn tối ưu cho phòng QC và phòng thí nghiệm khi cần kết quả có độ chính xác cao và đáp ứng các tiêu chuẩn kiểm định chất lượng.

Tiêu chí	Máy đo độ cứng cầm tay	Máy đo độ cứng để bàn
Tính linh hoạt	Cao, dễ mang theo	Thấp, lắp đặt cố định
Độ chính xác	Tốt	Rất cao
Môi trường sử dụng	Hiện trường, công trình, nhà xưởng	Phòng QC, phòng thí nghiệm
Khả năng kiểm tra chi tiết lớn	Rất phù hợp	Hạn chế
Chi phí đầu tư	Thấp hơn	Cao hơn
Tiêu chuẩn kiểm định	Cơ bản đến nâng cao	Chuyên sâu, tiêu chuẩn quốc tế

Bạn nên chọn máy đo độ cứng cầm tay nếu:

• Cần kiểm tra trực tiếp trên sản phẩm hoặc kết cấu lớn.
• Thường xuyên làm việc ngoài hiện trường.
• Không thể cắt mẫu mang vào phòng thí nghiệm.
• Muốn tối ưu chi phí đầu tư ban đầu.

Bạn nên chọn máy đo độ cứng để bàn nếu:

• Cần kết quả đo có độ chính xác cao.
• Thực hiện kiểm tra chất lượng định kỳ trong phòng QC.
• Làm việc tại phòng thí nghiệm vật liệu.
• Cần đáp ứng các tiêu chuẩn ISO, ASTM hoặc yêu cầu kiểm định nghiêm ngặt.

FAQ – Những câu hỏi thường gặp về máy đo độ cứng

1. HRC có là độ cứng hay mềm?

HRC là đơn vị đo độ cứng Rockwell C dùng để đánh giá độ cứng của vật liệu kim loại. Giá trị HRC càng cao thì vật liệu càng cứng, còn giá trị HRC càng thấp thì vật liệu càng mềm. Các loại dao cắt, khuôn mẫu hoặc thép sau nhiệt luyện thường có độ cứng từ 55 HRC đến trên 65 HRC.

2. Có thể quy đổi giữa HB, HRC và HV không?

Có. Trong thực tế, nhiều tiêu chuẩn quốc tế cho phép quy đổi tương đối giữa các thang đo độ cứng như Brinell (HB), Rockwell (HRC) và Vickers (HV). Tuy nhiên, kết quả quy đổi chỉ mang tính tham khảo vì còn phụ thuộc vào thành phần vật liệu, cấu trúc kim loại và phương pháp xử lý nhiệt.

Ví dụ một số giá trị quy đổi thường gặp đối với thép:

HRC	HBW	HV
20 HRC	~225 HBW	~235 HV
30 HRC	~285 HBW	~300 HV
40 HRC	~375 HBW	~392 HV
50 HRC	~515 HBW	~540 HV
60 HRC	~650 HBW	~700 HV

Khi cần kiểm tra chính xác theo tiêu chuẩn kỹ thuật hoặc chứng nhận chất lượng, người dùng nên sử dụng đúng phương pháp đo yêu cầu thay vì chỉ dựa vào bảng quy đổi.

3. Mua máy đo độ cứng ở đâu uy tín?

Người dùng nên mua máy đo độ cứng từ các đơn vị cung cấp uy tín, có sản phẩm chính hãng, chứng từ CO-CQ đầy đủ và chính sách bảo hành rõ ràng. Tại Việt Nam, Thương Tín là một trong những đơn vị chuyên cung cấp thiết bị đo lường chính hãng, hỗ trợ tư vấn kỹ thuật và hiệu chuẩn, giúp người dùng yên tâm trong quá trình sử dụng lâu dài.

Máy đo độ cứng là thiết bị không thể thiếu trong kiểm tra chất lượng vật liệu cơ khí, luyện kim và sản xuất công nghiệp. Việc hiểu rõ sự khác nhau giữa các thang đo Rockwell, Vickers, Brinell và Shore sẽ giúp người dùng lựa chọn đúng phương pháp đo cho từng loại vật liệu.
