Máy đo điện trở cách điện Hioki: Ứng dụng & Cách đọc kết quả

Điện trở cách điện là một trong những thông số quan trọng nhất để đánh giá mức độ an toàn của hệ thống điện, động cơ, cáp điện và thiết bị công nghiệp. Việc kiểm tra định kỳ giúp phát hiện sớm tình trạng suy giảm cách điện, ngăn ngừa sự cố chập cháy và giảm thiểu thời gian ngừng hoạt động của thiết bị. Trong bài viết này, Thương Tín sẽ giúp bạn hiểu rõ nguyên lý đo điện trở cách điện, cách hoạt động của máy đo điện trở cách điện Hioki, ứng dụng thực tế trong từng lĩnh vực cũng như cách đọc và đánh giá kết quả đo một cách chính xác.

Điện trở cách điện là gì?

Điện trở cách điện (Insulation Resistance – IR) là giá trị thể hiện khả năng ngăn cản dòng điện rò rỉ đi qua lớp vật liệu cách điện giữa các phần mang điện với nhau hoặc giữa phần mang điện với đất.

Nói đơn giản, lớp cách điện càng tốt thì dòng điện rò càng nhỏ và giá trị điện trở cách điện càng cao.

Đơn vị đo điện trở cách điện

Điện trở cách điện thường được biểu thị bằng:

• MΩ (Mega Ohm = 1 triệu Ohm): dùng cho thiết bị hạ áp
• GΩ (Giga Ohm = 1 tỷ Ohm): thiết bị trung áp, mới xuất xưởng
• TΩ (Tera Ohm = 1 nghìn tỷ Ohm): vật liệu cách điện cao cấp

Đối với các hệ thống điện công nghiệp hiện đại, giá trị điện trở cách điện thường nằm trong khoảng từ vài MΩ đến hàng chục hoặc hàng trăm GΩ.

Máy đo điện trở cách điện Hioki hoạt động như thế nào?

Máy đo điện trở cách điện Hioki (Megger Tester) hoạt động theo nguyên lý tạo ra điện áp DC cao đưa vào vật liệu cách điện cần kiểm tra. Sau đó thiết bị sẽ đo lượng dòng điện rò xuất hiện và áp dụng định luật Ohm để tính ra giá trị điện trở cách điện.

Công thức cơ bản:

R = U / I

Trong đó:

• R: Điện trở cách điện
• U: Điện áp thử nghiệm
• I: Dòng điện rò

Khi dòng điện rò càng nhỏ thì điện trở tính được càng lớn, chứng tỏ lớp cách điện vẫn còn tốt.

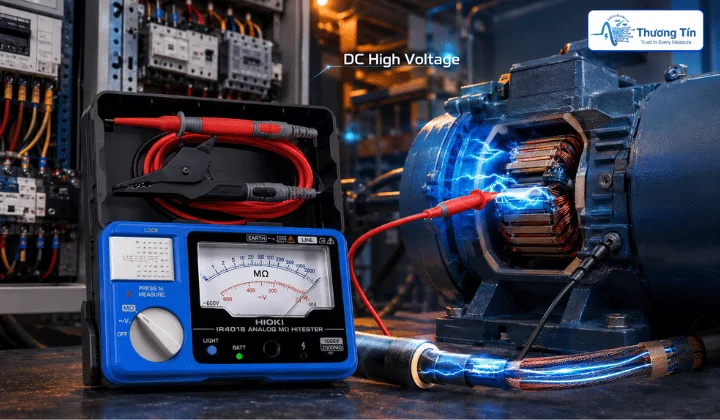

Nguyên lý đo bằng điện áp DC cao

Khác với đồng hồ vạn năng thông thường chỉ sử dụng điện áp thấp để đo điện trở, máy đo điện trở cách điện sử dụng điện áp DC cao nhằm mô phỏng điều kiện làm việc thực tế của hệ thống điện.

Điều này giúp:

• Phát hiện các điểm suy giảm cách điện tiềm ẩn.
• Kiểm tra tình trạng lão hóa của vật liệu.
• Đánh giá độ an toàn trước khi đưa thiết bị vào vận hành.

Nhờ đó kết quả đo có độ tin cậy cao hơn rất nhiều.

Các dải điện áp thử trên máy Hioki

Tùy model, máy đo điện trở cách điện Hioki cung cấp nhiều mức điện áp thử để phù hợp với từng nhóm thiết bị:

• 50V: Thiết bị điện tử, bo mạch và mạch điều khiển điện áp thấp.
• 250V: Hệ thống điện dân dụng, thiết bị gia dụng và các mạch điện hạ áp.
• 500V: Động cơ điện, cáp hạ thế, tủ điện công nghiệp và hệ thống điện trong nhà xưởng. Đây là mức điện áp được sử dụng phổ biến nhất.
• 1000V: Động cơ công suất lớn, máy biến áp, cáp công nghiệp và hệ thống điện năng lượng mặt trời (Solar PV).

Một số model cao cấp còn hỗ trợ 2500V, 5000V hoặc 10000V phục vụ kiểm tra thiết bị điện trung và cao áp.Điện áp thử quá thấp có thể không phát hiện được các lỗi cách điện tiềm ẩn, trong khi điện áp thử quá cao có thể gây ảnh hưởng đến các thiết bị nhạy cảm. Vì vậy, việc lựa chọn đúng dải điện áp là yếu tố quan trọng để đảm bảo kết quả đo chính xác và an toàn.

Lưu ý an toàn: Tính năng tự động xả điện tích tồn dư (Discharge)

Sau khi hoàn tất phép đo điện trở cách điện, đối tượng kiểm tra có thể vẫn còn lưu giữ một lượng điện tích nhất định do ảnh hưởng của điện áp thử nghiệm cao. Nếu chạm vào thiết bị ngay sau khi đo, người dùng có thể gặp nguy cơ bị điện giật hoặc gây ảnh hưởng đến các phép đo tiếp theo.

Để tăng cường an toàn, máy đo điện trở cách điện Hioki được trang bị chức năng tự động xả điện tích tồn dư (Discharge). Tính năng này giúp nhanh chóng loại bỏ điện áp còn sót lại trên đối tượng đo, đồng thời hiển thị cảnh báo khi vẫn còn điện áp tồn tại. Nhờ đó, kỹ thuật viên có thể kiểm tra và thao tác an toàn hơn sau khi kết thúc quá trình đo.

Lưu ý: Chỉ nên tháo que đo hoặc chạm vào thiết bị sau khi quá trình xả điện hoàn tất và màn hình không còn hiển thị cảnh báo điện áp dư. Điều này giúp đảm bảo an toàn cho người vận hành và bảo vệ thiết bị khỏi các sự cố ngoài ý muốn.

Ứng dụng thực tế của máy đo Hioki theo từng lĩnh vực

Trong thực tế, máy đo điện trở cách điện không chỉ được sử dụng để kiểm tra an toàn điện mà còn là công cụ quan trọng trong công tác bảo trì dự đoán. Thông qua việc theo dõi sự thay đổi của điện trở cách điện theo thời gian, kỹ thuật viên có thể phát hiện sớm các dấu hiệu xuống cấp của thiết bị và chủ động lên kế hoạch sửa chữa trước khi xảy ra hỏng hóc nghiêm trọng. Dưới đây là những ứng dụng phổ biến nhất của thiết bị này trong công nghiệp và dân dụng.

Kiểm tra động cơ điện và motor

Động cơ điện là một trong những đối tượng được kiểm tra điện trở cách điện nhiều nhất. Trong quá trình vận hành, cuộn dây motor có thể bị ảnh hưởng bởi độ ẩm, bụi bẩn, dầu mỡ hoặc nhiệt độ cao kéo dài làm suy giảm lớp cách điện.

Việc đo điện trở cách điện giúp kỹ thuật viên đánh giá tình trạng cuộn dây trước khi đóng điện, sau khi bảo dưỡng hoặc khi động cơ ngừng hoạt động trong thời gian dài. Đây cũng là bước kiểm tra quan trọng để phát hiện sớm nguy cơ chạm vỏ, chập cuộn dây và hạn chế các sự cố gây dừng máy đột ngột.

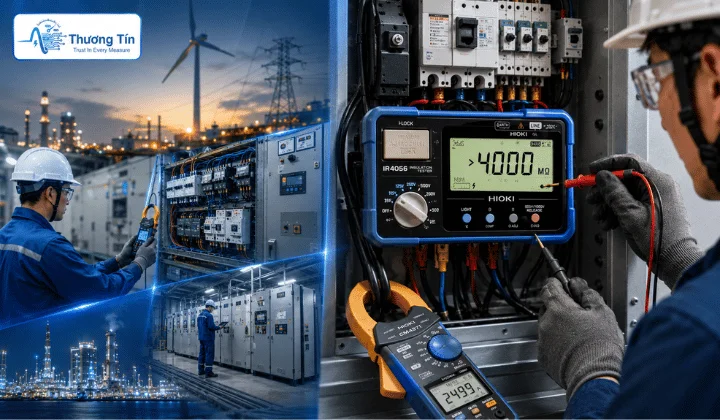

Kiểm tra cáp điện và hệ thống dây dẫn

Đối với cáp điện, phép đo điện trở cách điện thường được thực hiện trước khi nghiệm thu, sau khi lắp đặt hoặc trong các đợt bảo trì định kỳ.

Thông qua kết quả đo, kỹ thuật viên có thể đánh giá chất lượng lớp cách điện của cáp, phát hiện tình trạng ẩm nước, hư hỏng lớp vỏ hoặc suy giảm cách điện do quá trình sử dụng lâu năm. Việc kiểm tra này đặc biệt quan trọng đối với các tuyến cáp ngầm, cáp ngoài trời và hệ thống cáp trong nhà máy sản xuất.

Kiểm tra tủ điện và hệ thống phân phối điện

Trong công tác bảo trì điện công nghiệp, máy đo điện trở cách điện thường được sử dụng để kiểm tra tủ điện, thanh cái (Busbar), MCCB, ACB, contactor và các thiết bị đóng cắt khác.

Kết quả đo giúp xác định khả năng cách điện giữa các pha hoặc giữa pha với đất, từ đó phát hiện các nguy cơ rò điện, phóng điện hoặc sự cố chạm chập trước khi đưa hệ thống vào vận hành.

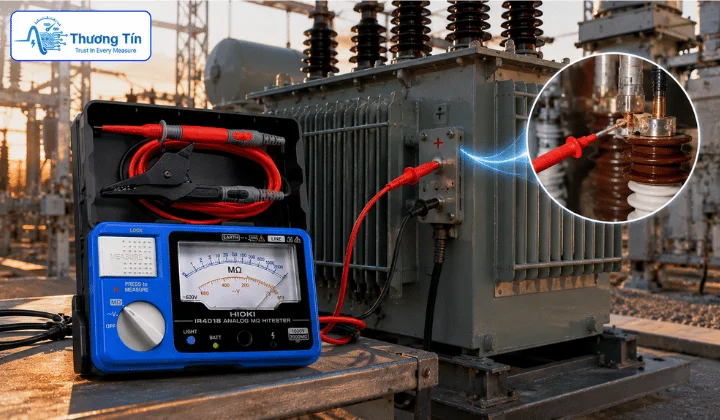

Kiểm tra máy biến áp

Máy biến áp là thiết bị có giá trị lớn và đóng vai trò quan trọng trong hệ thống điện. Do đó, việc kiểm tra điện trở cách điện thường được thực hiện trong quá trình nghiệm thu, bảo dưỡng hoặc sau thời gian dài ngừng hoạt động.

Phép đo giúp đánh giá tình trạng cách điện của cuộn dây và khả năng làm việc an toàn của máy biến áp, đồng thời hỗ trợ kỹ sư phát hiện các dấu hiệu xuống cấp trước khi xảy ra sự cố nghiêm trọng.

Kiểm tra hệ thống điện năng lượng mặt trời (Solar PV)

Đối với các hệ thống điện mặt trời, điện trở cách điện là một trong những hạng mục bắt buộc khi nghiệm thu và bảo trì.

Máy đo điện trở cách điện được sử dụng để kiểm tra chuỗi pin (PV String), cáp DC, hộp combiner box và hệ thống đấu nối. Việc kiểm tra giúp phát hiện tình trạng rò điện, hư hỏng cáp hoặc suy giảm cách điện do tác động của thời tiết, từ đó đảm bảo hiệu suất vận hành và an toàn cho toàn bộ hệ thống.

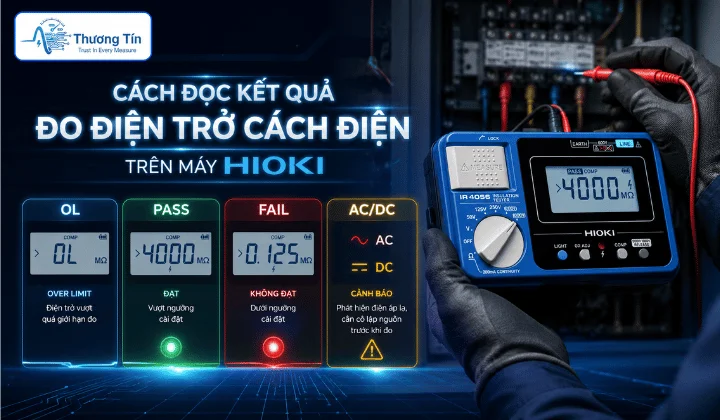

Cách đọc kết quả đo điện trở cách điện trên máy Hioki

Biết cách đọc và đánh giá kết quả là yếu tố quyết định độ chính xác của quá trình kiểm tra.

Màn hình hiển thị gì?

Kết quả hiển thị theo đơn vị MΩ, GΩ hoặc TΩ tùy mức đo. Ngoài giá trị số, cần chú ý:

• OL (Over Limit): Điện trở vượt quá giới hạn đo của máy thường là dấu hiệu tích cực, cách điện rất tốt
• Cảnh báo AC/DC: Phát hiện điện áp lạ trên mạch cần cô lập nguồn trước khi đo
• Đèn LED PASS (xanh): Kết quả vượt ngưỡng cài đặt, thiết bị đạt yêu cầu
• Đèn LED FAIL (đỏ): Kết quả dưới ngưỡng, cần kiểm tra hoặc bảo trì

Bảng tiêu chuẩn điện trở cách điện theo loại thiết bị

Giá trị điện trở cách điện đạt yêu cầu sẽ khác nhau tùy thuộc vào loại thiết bị, điện áp vận hành và tiêu chuẩn áp dụng. Trong thực tế bảo trì điện công nghiệp, kỹ thuật viên thường sử dụng các ngưỡng tham khảo tối thiểu để đánh giá nhanh tình trạng cách điện của động cơ, cáp điện, máy biến áp hoặc hệ thống điện mặt trời. Nếu kết quả đo thấp hơn mức khuyến nghị, thiết bị nên được kiểm tra kỹ hơn trước khi đưa vào vận hành.

Thiết bị	Điện áp thử	Ngưỡng tối thiểu
Động cơ điện hạ áp	500V DC	≥ 1 MΩ
Cáp điện 0.6–1kV	1000V DC	≥ 1 MΩ/km
Máy biến áp hạ áp	500V DC	≥ 1 MΩ
Hệ thống Solar PV	1000V DC	≥ 1 MΩ

Lưu ý: Đây là các giá trị tham khảo thường gặp trong công tác bảo trì và kiểm tra hiện trường. Đối với các thiết bị quan trọng hoặc hệ thống điện có yêu cầu đặc biệt, nên đối chiếu thêm tiêu chuẩn của nhà sản xuất và quy định kỹ thuật hiện hành để có đánh giá chính xác nhất.

Chỉ số hấp thụ điện môi (DAR / PI) là gì? Cách đọc và đánh giá kết quả

Ngoài giá trị điện trở cách điện (IR) thông thường, nhiều máy đo điện trở cách điện Hioki còn hỗ trợ các chỉ số DAR và PI để đánh giá sâu hơn tình trạng của lớp cách điện. Đây là những thông số được sử dụng phổ biến trong kiểm tra động cơ điện, máy phát điện và máy biến áp công nghiệp.

DAR (Dielectric Absorption Ratio)

DAR là tỷ số giữa giá trị điện trở cách điện đo được sau 60 giây và giá trị đo được sau 30 giây. Chỉ số này phản ánh khả năng hấp thụ điện môi của vật liệu cách điện, đồng thời giúp đánh giá mức độ sạch và khô của lớp cách điện. Thông thường, giá trị DAR càng cao thì tình trạng cách điện càng tốt.

Trong nhiều ứng dụng công nghiệp, DAR từ 1,25 trở lên thường được xem là đạt yêu cầu.

PI (Polarization Index)

PI là tỷ số giữa giá trị điện trở cách điện đo được sau 10 phút và giá trị đo được sau 1 phút.

So với phép đo điện trở cách điện thông thường, PI cho phép đánh giá chính xác hơn tình trạng lão hóa, nhiễm ẩm hoặc nhiễm bẩn của lớp cách điện. Vì vậy, đây là chỉ số được sử dụng rộng rãi trong bảo trì động cơ, máy phát điện và máy biến áp công suất lớn.

Đánh giá nhanh chỉ số PI

Chỉ số PI	Đánh giá tình trạng cách điện
< 1	Kém, cần kiểm tra và bảo trì ngay
1 – 2	Chấp nhận được
2 – 4	Tốt
> 4	Rất tốt, cách điện ở trạng thái xuất sắc

Ưu điểm của PI là loại bỏ ảnh hưởng của nhiệt độ và kích thước thiết bị, cho phép so sánh tình trạng cách điện giữa các lần đo khác nhau một cách công bằng.

Khi nào cần đo lại hoặc ngừng sử dụng thiết bị?

Cần kiểm tra lại khi:

• Giá trị điện trở giảm mạnh so với lần trước.
• Kết quả thấp hơn tiêu chuẩn nhà sản xuất.
• Xuất hiện cảnh báo FAIL.
• Thiết bị hoạt động trong môi trường ẩm ướt.

Nếu điện trở cách điện xuống quá thấp, nên ngừng vận hành để kiểm tra trước khi xảy ra chập cháy hoặc hư hỏng nghiêm trọng.

Các dòng máy đo điện trở cách điện Hioki phổ biến tại Thương Tín

Trước khi chọn model, bạn nên nắm rõ nhu cầu sử dụng thực tế. Hướng dẫn đầy đủ về máy đo điện từ nguyên lý đến cách chọn model phù hợp cho từng ứng dụng sẽ giúp bạn ra quyết định chính xác hơn. Dưới đây là 3 model Hioki đang được phân phối chính hãng tại Thương Tín, phù hợp cho hầu hết nhu cầu bảo trì và kiểm định tại thị trường Việt Nam.

Máy đo điện trở cách điện cầm tay đa năng Hioki IR4056-21

Đồng hồ đo điện trở cách điện Hioki IR4056-21 là lựa chọn phổ biến trong bảo trì điện công nghiệp nhờ thiết kế nhỏ gọn, tốc độ đo nhanh và khả năng vận hành tốt trong môi trường khắc nghiệt.

Thông số nổi bật:

• Điện áp thử: 50V / 125V / 250V / 500V / 1000V DC
• Điện trở tối đa: 4000 MΩ
• Tốc độ phản hồi: 0.8 giây

Tính năng nổi bật: Đèn LED đầu que sáng khi cầm tay, tự động xả điện tích sau đo, đèn báo Pass/Fail tức thì, chống rơi từ độ cao 1m.

Phù hợp với: Kỹ thuật viên bảo trì motor, tủ điện, cáp hạ áp tại hiện trường.

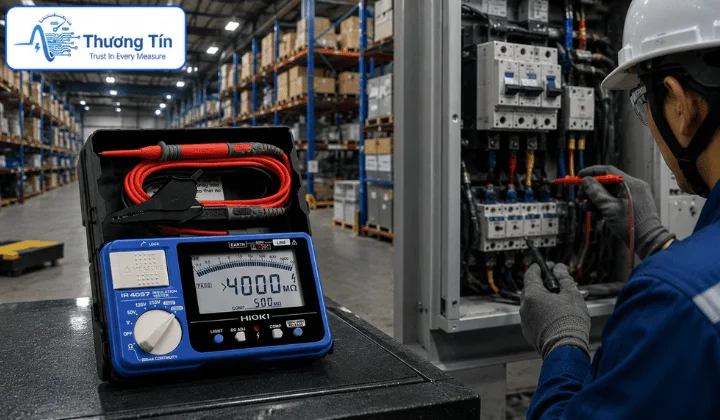

Hioki IR4057-20 – Máy đo điện trở cách điện kết nối Bluetooth

Thiết bị đo điện trở cách điện Hioki IR4057-20 là thế hệ nâng cấp với khả năng lưu trữ và truyền dữ liệu không dây giải pháp lý tưởng cho các đơn vị cần lập báo cáo kiểm định chuyên nghiệp.

Thông số nổi bật:

• Điện áp thử: 50V / 250V / 500V / 1000V DC
• Điện trở tối đa: 4000 MΩ
• Hỗ trợ tính chỉ số PI/DAR trực tiếp trên máy

Tính năng nổi bật: Kết nối Bluetooth, quản lý và xuất dữ liệu qua app điện thoại, đầu đo đa chức năng điều khiển từ xa.

Phù hợp với: Nhà máy sản xuất lớn, đơn vị kiểm định định kỳ, hệ thống Solar PV.

Máy đo điện trở cách điện cho nhà thầu M&E Hioki IR4018-20

Máy kiểm tra cách điện Hioki IR4018-20 là lựa chọn entry-level được thiết kế tối giản, dễ thao tác phù hợp cho kỹ thuật viên cần một thiết bị đáng tin cậy mà không cần quá nhiều tính năng phức tạp.

Thông số nổi bật:

• Điện áp thử: 500V / 1000V DC
• Điện trở tối đa: 2000 MΩ
• Thiết kế gọn nhẹ, thao tác một tay

Tính năng nổi bật: Giao diện đơn giản, độ bền cao, chi phí đầu tư hợp lý so với phân khúc.

Phù hợp với: Nhà thầu M&E, nghiệm thu điện tòa nhà, kiểm tra cáp mới lắp đặ

FAQ

Câu hỏi	Trả lời
Máy đo điện trở cách điện Hioki có đo được trên hệ thống đang có điện không?	Không. Máy chỉ được sử dụng khi hệ thống đã được cô lập nguồn điện hoàn toàn. Việc đo trên mạch đang mang điện có thể gây nguy hiểm cho người sử dụng và làm hỏng thiết bị đo.
Điện trở cách điện bao nhiêu MΩ là đạt tiêu chuẩn?	Không có một giá trị cố định áp dụng cho mọi thiết bị. Kết quả đạt hay không còn phụ thuộc vào điện áp vận hành, loại thiết bị và tiêu chuẩn kỹ thuật áp dụng. Tuy nhiên, nhiều hệ thống điện hạ áp thường yêu cầu giá trị tối thiểu từ 1 MΩ trở lên.
Tần suất đo điện trở cách điện nên là bao lâu một lần?	Nhà máy sản xuất thường kiểm tra định kỳ 3–6 tháng/lần. Đối với tòa nhà thương mại hoặc hệ thống dân dụng, chu kỳ phổ biến là 6–12 tháng/lần. Các thiết bị làm việc trong môi trường ẩm, bụi hoặc nhiệt độ cao nên được kiểm tra thường xuyên hơn.

Điện trở cách điện là chỉ số quan trọng phản ánh mức độ an toàn và độ tin cậy của hệ thống điện. Việc kiểm tra định kỳ bằng máy đo điện trở cách điện Hioki giúp phát hiện sớm các nguy cơ rò điện, suy giảm cách điện và hạn chế sự cố ngoài ý muốn trong quá trình vận hành.

Thương Tín đã cùng bạn tìm hiểu nguyên lý hoạt động, cách đọc kết quả đo, ý nghĩa các chỉ số DAR, PI cũng như những ứng dụng thực tế của thiết bị trong công nghiệp, điện dân dụng và hệ thống năng lượng mặt trời. Nếu bạn đang cần tư vấn lựa chọn máy đo điện trở cách điện phù hợp cho công việc bảo trì, kiểm định hoặc nghiệm thu hệ thống điện, hãy liên hệ đội ngũ chuyên gia của Thương Tín để được hỗ trợ chi tiết và nhận giải pháp tối ưu nhất.
