Máy đo điện trở cách điện Hioki IR4056-21

Giới thiệu về máy đo điện trở cách điện Hioki IR4056-21

Máy đo cách điện Hioki IR4056-21 là máy đo điện trở cách điện kỹ thuật số 5 dải, hỗ trợ điện áp thử từ 50 V đến 1000 V DC, đáp ứng nhu cầu kiểm tra cách điện trong hệ thống điện, thiết bị điện và công trình. Thiết bị cho khả năng đo ổn định, tốc độ phản hồi nhanh và tích hợp nhiều chức năng kiểm tra cần thiết.

Với thiết kế chắc chắn, màn hình LCD có đèn nền và chức năng đánh giá PASS/FAIL, IR4056-21 phù hợp cho công việc kiểm tra, bảo trì điện tại hiện trường. Model này là phiên bản thương mại không có dấu CE.

Tính năng nổi bật

• Đo cách điện 50–1000 V DC với 5 dải đo
• Điện trở cách điện tối đa 4000 MΩ
• Đánh giá PASS/FAIL trong 0,8 giây
• Đo điện trở thấp 10–1000 Ω với dòng kiểm tra 200 mA
• Đo điện áp DC 4,2–600 V và AC 420/600 V
• Tự động xả điện tích sau phép đo cách điện
• Kiểm tra thông mạch nhanh và ổn định
• Màn hình LCD có đèn nền LED dễ quan sát
• Đèn LED trên que đo hỗ trợ thao tác ở khu vực thiếu sáng
• Chống rơi từ độ cao 1 m xuống nền bê tông

Đặc điểm nổi bật

• Thiết kế all-in-one: Tích hợp hộp bảo vệ và ngăn chứa que đo.
• Que đo có đèn LED: Hỗ trợ quan sát vị trí đo trong môi trường tối.
• Chức năng Comparator: Đưa ra phán định PASS/FAIL theo ngưỡng cài đặt.
• Đo nhanh: Rút ngắn thời gian kiểm tra cách điện tại hiện trường.
• Độ bền cao: Chịu được va đập khi rơi từ 1 m xuống bê tông.
• Cấp an toàn: CAT III 600 V.
• 5 mức điện áp thử: 50 / 125 / 250 / 500 / 1000 V DC
• Đo cách điện đến 4000 MΩ, phù hợp nhiều thiết bị điện
• Phản hồi PASS/FAIL chỉ 0,8 giây
• Kiểm tra thông mạch 200 mA, hỗ trợ kiểm tra dây nối đất
• Đo AC/DC đến 600 V, tích hợp ngay trên máy

Thông số kỹ thuật

Ứng dụng sản phẩm

Hioki IR4056-21 được sử dụng để kiểm tra chất lượng cách điện và tình trạng an toàn của hệ thống điện, đặc biệt trong công tác lắp đặt, bảo trì và kiểm tra thiết bị tại hiện trường.

• Kiểm tra cách điện dây dẫn và cáp điện
• Kiểm tra tủ điện và bảng phân phối
• Kiểm tra động cơ, máy móc điện
• Kiểm tra dây nối đất và mạch liên tục
• Kiểm tra hệ thống điện công nghiệp và dân dụng
• Kiểm tra hệ thống điện mặt trời và thiết bị điện
• Bảo trì, chẩn đoán và kiểm tra định kỳ thiết bị điện

Phụ kiện sản phẩm

• Que đo có đèn LED theo cấu hình IR4056-21
• Pin AA (LR6) × 4
• Hộp đựng/bảo vệ tích hợp
• Phụ kiện và que đo tùy cấu hình sản phẩm

Hướng dẫn sử dụng Hioki IR4056-21 cho người mới bắt đầu

Thiết bị kiểm tra cách điện Hioki IR4056-21 là máy đo điện trở cách điện 5 mức điện áp thử 50V, 125V, 250V, 500V và 1000VDC, đồng thời hỗ trợ đo điện áp AC/DC và điện trở thấp. Khi sử dụng, bạn nên thực hiện đúng trình tự để vừa đảm bảo kết quả đo ổn định vừa tránh đưa điện áp thử cao vào mạch đang mang điện. Thiết bị có điện áp định mức tối đa 600VAC/DC và cấp an toàn CAT III 600 V.

Quy trình kiểm tra và đo điện trở cách điện

Trước khi tiến hành phép đo, nên kiểm tra tình trạng máy, dây đo và nguồn pin. Manual Hioki yêu cầu xác nhận thiết bị hoạt động bình thường, dây đo không bị hở phần cách điện và kiểm tra phản hồi của dây đo trước khi bắt đầu.

Bước 1: Kiểm tra thiết bị trước khi đo

Xoay núm chức năng khỏi vị trí OFF và kiểm tra biểu tượng pin. Nếu pin yếu, nên thay 4 pin AA LR6 alkaline trước khi thực hiện phép đo. Kiểm tra toàn bộ dây đo, đặc biệt phần cách điện; không tiếp tục sử dụng nếu phần lõi hoặc lớp cách điện bị hư hỏng, nứt hoặc lộ ra ngoài.

Bước 2: Kiểm tra mạch cần đo

Ngắt nguồn và cô lập đối tượng cần kiểm tra khỏi nguồn điện. Không sử dụng chức năng đo cách điện trên dây dẫn hoặc thiết bị đang mang điện. Đây là yêu cầu an toàn quan trọng vì IR4056-21 sẽ đưa điện áp DC thử lên đến 1000V vào đối tượng đo.

Trước khi đo cách điện, bạn có thể sử dụng chức năng đo điện áp để xác nhận mạch đã được ngắt điện.

Bước 3: Chọn điện áp thử phù hợp

Xoay núm chọn đến mức điện áp cần sử dụng:

Không nên mặc định chọn 500 V hoặc 1000V cho mọi đối tượng. Điện áp thử phải phù hợp với điện áp chịu đựng và tiêu chuẩn kiểm tra của thiết bị, dây dẫn hoặc hệ thống điện. Với mức 500 V và 1000V, IR4056-21 có chức năng khóa để hạn chế việc vô tình cấp điện áp thử cao vào thiết bị không phù hợp.

Bước 4: Kết nối que đo

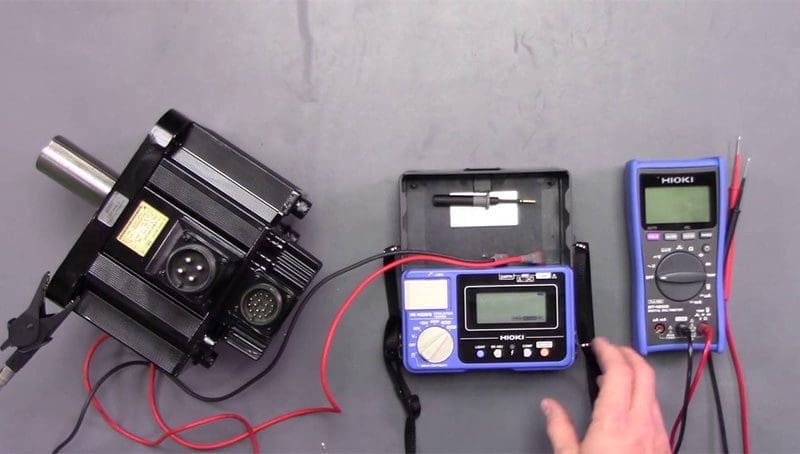

Khi kiểm tra điện trở cách điện giữa mạch và đất:

• Kết nối dây đo màu đen với phía nối đất của đối tượng.
• Kết nối dây đo màu đỏ với phần mạch cần kiểm tra.
• Đảm bảo các đầu đo tiếp xúc chắc chắn trước khi bắt đầu.

Với IR4056-21, bộ sản phẩm sử dụng dây đo có công tắc từ xa L9788-11, giúp thao tác kích hoạt phép đo thuận tiện hơn.

Bước 5: Thực hiện phép đo

Nhấn và giữ nút MEASURE để bắt đầu đo. Với phép đo liên tục, có thể sử dụng cơ chế giữ nút theo hướng dẫn của manual. Chờ giá trị trên màn hình ổn định rồi ghi nhận kết quả điện trở cách điện.

Trong quá trình đo, không chạm vào đầu que đo hoặc phần dẫn điện của đối tượng vì điện áp thử đang được áp dụng lên mạch.

Bước 6: Kết thúc phép đo và xả điện

Sau khi đọc kết quả, không tháo que đo ngay. Giữ nguyên kết nối với đối tượng rồi tắt nút MEASURE để mạch xả điện tự động thông qua mạch xả tích hợp.

Thời gian xả phụ thuộc vào điện dung của đối tượng. Chỉ tiếp tục thao tác khi quá trình xả đã hoàn tất. Điều này đặc biệt quan trọng khi kiểm tra cáp, động cơ, tụ điện hoặc các thiết bị có thành phần điện dung vì chúng có thể giữ lại điện tích sau phép đo.

Đo điện áp AC/DC trước khi kiểm tra cách điện

Chức năng đo điện áp của thiết bị rất hữu ích để xác nhận đối tượng đã được ngắt nguồn trước khi sử dụng điện áp thử.

Để kiểm tra:

1. Xoay núm chức năng về V.
2. Kết nối que đen với phía nối đất.
3. Kết nối que đỏ với phía dây cần kiểm tra.
4. Chờ giá trị ổn định rồi đọc kết quả.
5. Không nhấn MEASURE trong chế độ đo điện áp.

IR4056-21 tự động phát hiện AC/DC và có khả năng đo DC từ 4,2 đến 600 V, AC 420/600 V ở 50/60 Hz.

Chu kỳ hiệu chuẩn khuyến nghị

Hioki không quy định một chu kỳ hiệu chuẩn cố định trong manual IR4056-21. Hãng cho biết khoảng thời gian giữa các lần hiệu chuẩn cần được xác định dựa trên tình trạng thiết bị và môi trường sử dụng, đồng thời khuyến nghị thực hiện hiệu chuẩn định kỳ thông qua đơn vị dịch vụ hoặc nhà phân phối được Hioki ủy quyền.

Với thực tế sử dụng máy kiểm tra cách điện trong bảo trì điện, kiểm định tủ điện hoặc kiểm tra thiết bị thường xuyên, doanh nghiệp có thể xây dựng mốc quản lý 12 tháng/lần làm chu kỳ nội bộ. Tuy nhiên, đây là mốc quản lý thực tế chứ không phải chu kỳ 12 tháng do Hioki bắt buộc.

Sự cố thường gặp và cách xử lý

Hướng dẫn bảo quản và bảo trì để tăng tuổi thọ thiết bị

Sau khi sử dụng máy đo Megohm Hioki IR4056-21, bạn nên đưa núm xoay về OFF và vệ sinh thiết bị nếu làm việc trong môi trường nhiều bụi hoặc dầu bẩn.

Một số lưu ý khi bảo quản:

• Không tự ý tháo máy hoặc sửa chữa phần mạch bên trong.
• Kiểm tra dây đo định kỳ, đặc biệt phần cách điện và đầu tiếp xúc.
• Không để máy ở nơi ẩm ướt hoặc có nguy cơ tiếp xúc với nước.
• Khi không sử dụng trong thời gian dài, nên tháo pin để hạn chế nguy cơ pin chảy hoặc hư hỏng bên trong.
• Bảo quản máy và phụ kiện trong hộp, tránh va đập mạnh.
• Khi vận chuyển thiết bị đi xa, Hioki khuyến nghị tháo pin và đóng gói hai lớp carton để hạn chế hư hỏng do va chạm.

So sánh sản phẩm cùng phân khúc giá

Mua máy đo độ cách điện Hioki IR4056-21 chính hãng, giá tốt tại Thương Tín

Với hơn 11 năm kinh nghiệm trong lĩnh vực thiết bị đo lường và kiểm tra kỹ thuật, Thương Tín là đối tác phân phối của nhiều thương hiệu nổi tiếng như Hioki, FLIR, Testo, Kyoritsu…

Máy kiểm tra điện trở cách điện Hioki IR4056-21 là một trong những thiết bị đo điện trở cách điện được nhiều kỹ sư lựa chọn nhờ khả năng đo đa điện áp từ 50 V đến 1000 V DC, đáp ứng nhiều nhu cầu kiểm tra khác nhau.

Khách hàng được cam kết:

• Sản phẩm chính hãng 100%, nhập khẩu chính ngạch.
• Cung cấp đầy đủ CO/CQ phục vụ nghiệm thu và đấu thầu.
• Giá bán cạnh tranh, phù hợp với doanh nghiệp và cá nhân.
• Hỗ trợ kỹ thuật chuyên sâu trong suốt quá trình sử dụng.
• Tư vấn lựa chọn điện áp đo phù hợp với từng hệ thống.

FAQ – Những câu hỏi người dùng thường quan tâm

Có thể sử dụng máy đo độ cách điện Hioki IR4056-21 để kiểm tra dây điện âm tường không?

Có. Máy có thể kiểm tra tình trạng cách điện của dây dẫn, giúp phát hiện nguy cơ rò rỉ điện hoặc suy giảm lớp cách điện trước khi xảy ra sự cố.

Nên chọn mức điện áp thử nào khi đo cách điện?

Tùy thuộc vào loại thiết bị cần kiểm tra. Ví dụ, hệ thống điện dân dụng thường sử dụng mức 250 V hoặc 500 V, trong khi động cơ và thiết bị công nghiệp có thể cần mức 1000 V.

Máy có đo được điện áp trước khi kiểm tra cách điện không?

Có. Thiết bị kiểm tra điện trở cách điện Hioki IR4056-21 hỗ trợ đo điện áp AC/DC lên đến 600 V, giúp người dùng kiểm tra điện áp tồn dư trước khi tiến hành đo cách điện để đảm bảo an toàn.
