Thiết bị đo điện – động cơ: Hiểu đúng, chọn chuẩn, vận hành bền bỉ

Bạn thường xuyên phải kiểm tra động cơ, nhưng kết quả đo giữa các kỹ sư lại khác nhau? Dòng điện sụt áp, motor nóng bất thường mà chưa rõ nguyên nhân? Những sai số tưởng chừng nhỏ có thể khiến cả hệ thống ngừng hoạt động, thậm chí làm cháy cuộn dây hoặc tăng tổn hao năng lượng. Giải pháp chính là chọn đúng thiết bị đo điện – động cơ phù hợp từng ứng dụng: từ đo điện áp, dòng, công suất đến kiểm tra cách điện và giám sát dạng sóng biến tần. Một bộ thiết bị đạt chuẩn sẽ giúp bạn đo chính xác, bảo vệ hệ thống và tối ưu chi phí bảo trì lâu dài.

Tổng quan & khái niệm về thiết bị đo điện – động cơ

Thiết bị đo điện – động cơ bao gồm nhóm dụng cụ chuyên dùng để kiểm tra, đánh giá và giám sát các thông số điện của hệ thống động cơ, từ điện áp, dòng điện, điện trở cách điện đến dạng sóng và công suất tiêu thụ.

Các thiết bị này không chỉ phục vụ cho công tác bảo trì – bảo dưỡng, mà còn phân tích sự cố, đánh giá hiệu suất và đảm bảo an toàn điện.

Tầm quan trọng & vai trò trong thực tế

Trong đời sống

Thiết bị đo điện đóng vai trò thiết yếu trong việc kiểm tra và bảo đảm an toàn cho hệ thống điện gia đình. Người dùng có thể dễ dàng đo điện áp, phát hiện rò rỉ, kiểm tra ổ cắm, thiết bị điện tử hay hệ thống chiếu sáng. Việc phát hiện sớm các vấn đề như chập điện, quá tải hay pin yếu giúp giảm nguy cơ cháy nổ, tiết kiệm điện năng và kéo dài tuổi thọ thiết bị.

Trong công nghiệp

Tại các nhà máy, động cơ điện là “trái tim” của dây chuyền vận hành. Thiết bị đo điện – động cơ giúp kỹ sư:

• Theo dõi tình trạng hoạt động của motor, biến tần và hệ thống cấp điện.
• Đo, giám sát và phân tích tổn hao điện năng để tối ưu hiệu suất vận hành.
• Phát hiện sớm các sự cố như mất pha, rò rỉ dòng, sụt áp hoặc mất cân bằng tải.
• Đảm bảo hệ thống hoạt động an toàn và ổn định, đáp ứng các tiêu chuẩn kỹ thuật quốc tế như ISO, IEC và giúp duy trì năng suất sản xuất liên tục.

Cấu tạo và nguyên lý hoạt động

Mỗi thiết bị đo điện có cấu tạo riêng, nhưng đều dựa trên ba khối chính:

• Cảm biến (Sensor/Probe): Tiếp nhận tín hiệu điện hoặc từ trường từ mạch cần đo.
• Mạch xử lý (Analog/Digital): Chuyển đổi tín hiệu thành giá trị số.
• Màn hình hiển thị: Hiển thị thông số đo dưới dạng số hoặc đồ thị.

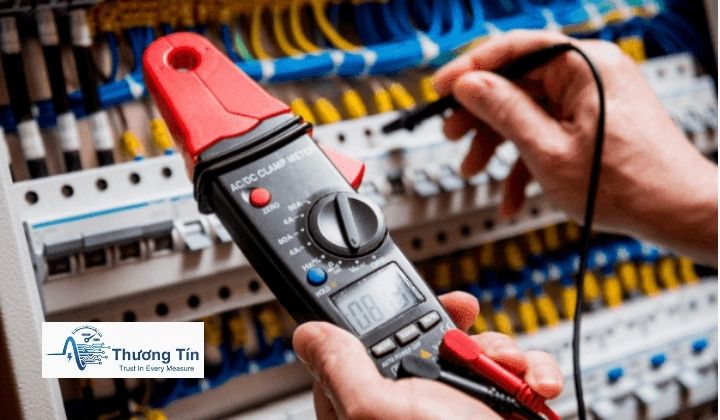

Ví dụ dễ hiểu: Khi bạn dùng ampe kìm, phần kẹp sẽ cảm nhận từ trường sinh ra khi dòng điện chạy qua dây. Mạch cảm biến chuyển đổi tín hiệu này thành giá trị dòng điện hiển thị trên màn hình – bạn đo được mà không cần ngắt mạch.

Phân loại thiết bị đo điện – động cơ phổ biến

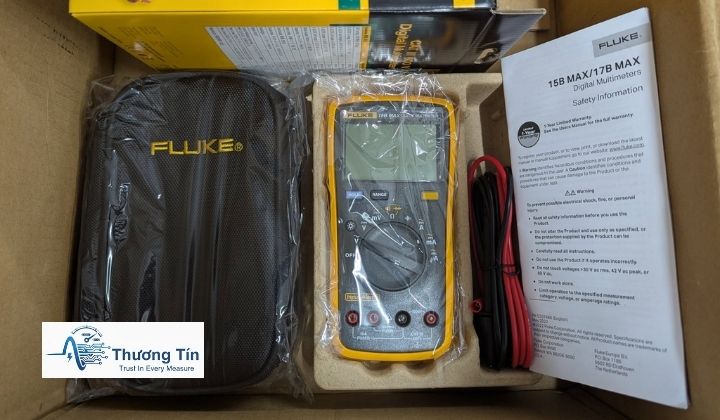

Tiêu chí chọn mua thiết bị đo điện – động cơ

Khi lựa chọn thiết bị đo điện hoặc đo động cơ, người dùng không chỉ nên quan tâm đến giá thành mà còn cần xem xét hàng loạt yếu tố kỹ thuật để đảm bảo độ chính xác, an toàn và phù hợp với môi trường sử dụng. Dưới đây là những tiêu chí quan trọng nhất giúp bạn chọn mua thiết bị đo điện – động cơ hiệu quả và bền bỉ, đáp ứng đúng nhu cầu từ dân dụng đến công nghiệp chuyên sâu.

Mục đích sử dụng

Trước khi chọn thiết bị, bạn cần xác định rõ mục đích ứng dụng để lựa chọn đúng dòng sản phẩm:

• Dân dụng: Nên chọn đồng hồ vạn năng (multimeter) cơ bản để kiểm tra điện áp, dòng, điện trở, liên tục mạch hoặc kiểm tra pin, thiết bị điện gia đình.
• Công nghiệp: Ưu tiên ampe kìm True RMS, máy đo cách điện, máy đo công suất hoặc máy đo điện trở đất, phù hợp với môi trường có tải nặng, biến tần hoặc hệ thống điện 3 pha.
• Phòng thí nghiệm / R&D: Cần thiết bị chuyên sâu như máy hiện sóng (oscilloscope), LCR Meter, Data Logger để ghi, phân tích và đánh giá dạng sóng, đặc tính linh kiện hoặc đo kiểm dài hạn.

Dải đo & Độ phân giải

• Hãy chọn thiết bị có dải đo lớn hơn 20–30% so với biên độ thực tế của hệ thống để tránh hiện tượng quá tải hoặc hư hại đầu đo.
• Độ phân giải càng cao thì khả năng nhận biết sự thay đổi nhỏ của tín hiệu càng tốt – yếu tố quan trọng khi phân tích thiết bị điện tử, motor chính xác hoặc mạch điều khiển.

Độ chính xác (Accuracy)

• Độ chính xác thường thể hiện dưới dạng ±(% giá trị đọc) + số digit.
• Với các ứng dụng sản xuất, bảo trì thông thường, sai số ±1% là chấp nhận được.
• Nếu bạn cần dùng cho kiểm định, nghiên cứu hoặc đo so sánh, hãy chọn thiết bị có sai số nhỏ hơn ±0.1–0.5%.

True RMS

• Tính năng True RMS là bắt buộc khi đo các tải phi tuyến như biến tần, bộ nguồn xung, motor inverter hoặc hệ thống điện tử công suất.
• Thiết bị không có True RMS chỉ đọc chính xác dạng sóng sin lý tưởng, dễ gây sai số đến 30–40% trong hệ thống thực tế.

Khả năng an toàn (CAT Rating)

Chỉ số CAT thể hiện khả năng chịu đựng xung điện và độ an toàn của thiết bị khi đo trong các môi trường khác nhau:

• CAT II: Đo thiết bị điện gia dụng, điện tử tiêu dùng.
• CAT III: Dành cho tủ phân phối, mạch nhánh, khu vực điều khiển công nghiệp.
• CAT IV: Dành cho nguồn điện chính, hệ thống ngoài trời, đo trực tiếp ở điểm cấp điện tổng.

Lưu ý: luôn chọn CAT bằng hoặc cao hơn cấp điện của hệ thống bạn đo.

Tính năng bổ trợ

Các tính năng mở rộng giúp nâng cao trải nghiệm và hiệu quả làm việc:

• Lưu trữ dữ liệu (Data Hold / Logging) giúp so sánh kết quả đo giữa các thời điểm.
• Kết nối USB/Bluetooth cho phép xuất dữ liệu sang máy tính để phân tích.
• Bộ lọc tín hiệu / True Filter giảm nhiễu khi đo motor, biến tần.
• Đồng hồ thời gian thực (RTC) giúp gắn mốc thời gian chính xác cho từng phép đo.

Khả năng hiệu chuẩn

• Ưu tiên thiết bị có thể hiệu chuẩn nội bộ (internal calibration) hoặc dễ dàng gửi tới phòng lab được ủy quyền.
• Với các hệ thống quản lý chất lượng (ISO 9001, ISO/IEC 17025), cần thiết bị có chứng chỉ hiệu chuẩn ban đầu và có thể truy xuất nguồn gốc.

Phụ kiện & Giấy tờ

Khi nhận thiết bị, hãy kiểm tra đầy đủ bộ phụ kiện và hồ sơ đi kèm:

• Phụ kiện: Đầu dò (probe), kẹp dòng đúng dải, dây đo silicone, hộp chống sốc, pin dự phòng.
• Giấy tờ: CO/CQ, hướng dẫn sử dụng song ngữ (Việt/Anh), chứng chỉ hiệu chuẩn ban đầu (Calibration Certificate) nếu ứng dụng trong kiểm định hoặc sản xuất.

Ngân sách & TCO (Total Cost of Ownership)

Đừng chỉ nhìn vào giá mua ban đầu — hãy tính tổng chi phí sở hữu 3–5 năm, bao gồm:

• Giá mua thiết bị
• Chi phí bảo trì và hiệu chuẩn định kỳ
• Chi phí phụ kiện thay thế (dây đo, pin, fuse)

Một thiết bị có giá cao hơn nhưng độ bền, ổn định và dễ bảo trì sẽ giảm tổng chi phí dài hạn đáng kể so với các model giá rẻ.

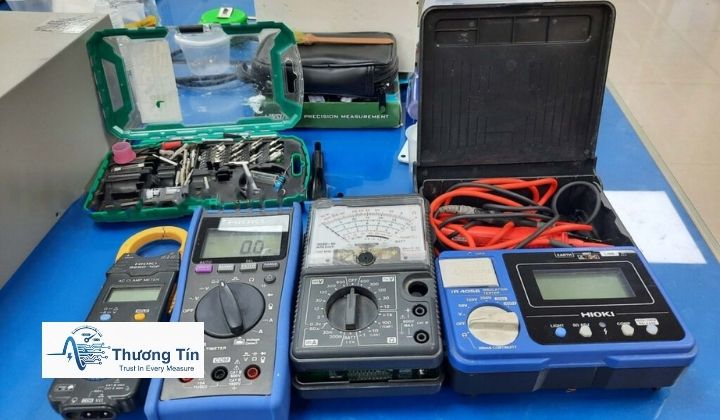

Hướng dẫn bảo quản – bảo trì – hiệu chuẩn chi tiết

Bảo quản cơ bản

• Lưu trữ nơi khô ráo, dưới 60% RH, tránh ánh nắng và nguồn nhiệt cao.
• Đặt trong vali chống sốc, tháo pin nếu không dùng >3 tháng.
• Tránh hóa chất, hơi ẩm làm oxy hóa đầu tiếp xúc.

Vệ sinh & thao tác an toàn

• Dùng khăn mềm hoặc cồn isopropyl 70% lau đầu dò, không xịt trực tiếp.
• Kiểm tra dây đo, vỏ trước khi dùng; thay ngay nếu có nứt hoặc hở.
• Không chuyển thang đo khi đang cắm đầu dò vào mạch.

Hiệu chuẩn định kỳ

Ghi lại lịch hiệu chuẩn trong CMMS hoặc sổ thiết bị để dễ quản lý.

Sai lầm phổ biến khi chọn và sử dụng thiết bị đo điện – động cơ

Dù là người mới hay kỹ sư có kinh nghiệm, không ít người vẫn mắc phải những sai lầm cơ bản khi chọn mua hoặc sử dụng thiết bị đo điện. Dưới đây là những lỗi thường gặp nhất và cách khắc phục để đảm bảo độ chính xác, an toàn và tuổi thọ của thiết bị.

1. Mua theo giá rẻ nhất

Việc chọn thiết bị chỉ dựa vào giá dễ dẫn đến mua phải sản phẩm có độ sai số cao, chất lượng linh kiện kém hoặc không đạt chuẩn an toàn CAT (CAT II, III, IV).

👉 Giải pháp: Hãy ưu tiên thương hiệu uy tín, có chứng nhận an toàn và hiệu chuẩn rõ ràng. Thiết bị đạt chuẩn CAT phù hợp sẽ bảo vệ người dùng khi đo trong môi trường có điện áp cao hoặc nhiễu mạnh.

2. Không hiệu chuẩn định kỳ

Sau một thời gian sử dụng, cảm biến và mạch đo có thể bị trôi giá trị, dẫn đến kết quả không còn chính xác. Điều này đặc biệt nguy hiểm khi dùng trong kiểm định, bảo trì hoặc sản xuất công nghiệp.

👉 Giải pháp: Thực hiện hiệu chuẩn định kỳ 6–12 tháng/lần tại các trung tâm được ủy quyền, đảm bảo thiết bị luôn hoạt động trong giới hạn sai số cho phép.

3. Dùng đồng hồ vạn năng thay thế máy hiện sóng

Nhiều người cố gắng dùng multimeter để quan sát tín hiệu hoặc phân tích dạng sóng – điều mà thiết bị này không thể làm được. Hậu quả là bỏ sót nhiễu cao tần, méo sóng hoặc xung đột tín hiệu, gây hiểu sai về tình trạng thiết bị.

👉 Giải pháp: Nếu cần kiểm tra tín hiệu biến thiên, hãy dùng máy hiện sóng (oscilloscope) hoặc máy ghi dữ liệu (data logger) để có kết quả chính xác hơn.

4. Bỏ qua điều kiện bảo quản và môi trường làm việc

Nhiệt độ, độ ẩm cao hoặc bụi kim loại trong xưởng có thể khiến đầu đo bị oxy hóa, mạch bị ẩm mốc, làm giảm tuổi thọ và sai số của thiết bị.

👉 Giải pháp: Bảo quản thiết bị trong hộp chống sốc, tránh ẩm, và vệ sinh đầu đo định kỳ. Nếu làm việc trong môi trường khắc nghiệt, nên chọn dòng máy có chuẩn IP chống bụi, chống nước phù hợp.

Nếu bạn là kỹ sư bảo trì, chủ xưởng hoặc quản lý kỹ thuật, hãy xem việc chọn thiết bị đo điện – động cơ như đầu tư chiến lược cho hệ thống vận hành.

1. Xác định đúng nhu cầu – ví dụ: đo motor 3 pha có biến tần → cần ampe kìm True RMS + oscilloscope.
2. Chọn thương hiệu uy tín, có dịch vụ hiệu chuẩn định kỳ đi kèm để đảm bảo độ chính xác lâu dài.
3. Xây dựng quy trình bảo quản, đào tạo thao tác chuẩn cho đội ngũ vận hành – vì độ chính xác không chỉ nằm ở thiết bị, mà ở cách con người sử dụng nó.
