Máy đo độ cứng Brinell: Nguyên lý, ứng dụng & Hướng dẫn chọn mua

Máy đo độ cứng Brinell là thiết bị được sử dụng rộng rãi để kiểm tra độ cứng kim loại trong ngành cơ khí, luyện kim và sản xuất công nghiệp. Nhờ khả năng đánh giá chính xác các vật liệu có bề mặt thô, kết cấu không đồng đều hoặc chi tiết kim loại kích thước lớn, phương pháp Brinell vẫn luôn là tiêu chuẩn quen thuộc trong nhiều nhà máy và phòng kiểm định hiện nay.

Trong bài viết này, Thương Tín sẽ cùng bạn tìm hiểu chi tiết về nguyên lý hoạt động, ưu nhược điểm, ứng dụng thực tế cũng như kinh nghiệm chọn mua máy đo độ cứng Brinell phù hợp cho từng nhu cầu sử dụng từ xưởng cơ khí, QA/QC đến kiểm tra vật liệu chuyên sâu.

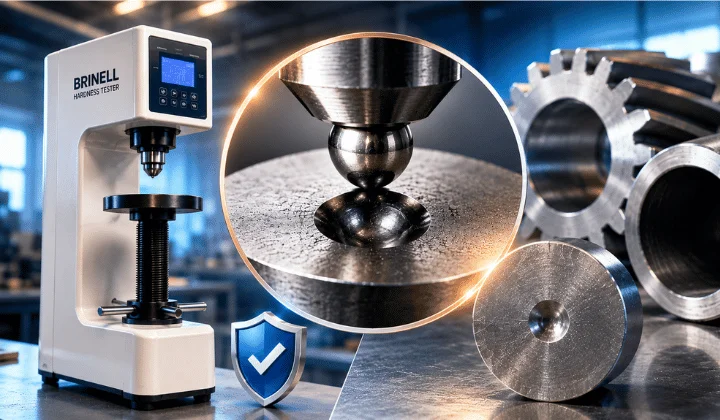

Máy đo độ cứng Brinell là gì?

Máy đo độ cứng Brinell là thiết bị đo độ cứng vật liệu bằng cách ép một viên bi thép hoặc tungsten carbide có đường kính tiêu chuẩn xuống bề mặt mẫu với lực xác định, tạo ra vết lõm, sau đó đo đường kính vết lõm đó để tính ra chỉ số HBW.

Nguyên lý của phương pháp này là sử dụng viên bi thép hoặc bi carbide có đường kính xác định ép xuống bề mặt vật liệu dưới một tải trọng cố định. Sau khi tạo vết lõm, thiết bị sẽ đo đường kính vết lõm để tính toán chỉ số độ cứng HBW.

Phương pháp Brinell được Johann August Brinell, kỹ sư người Thụy Điển, phát minh vào năm 1900. Đây là một trong những phương pháp thử độ cứng vật liệu có hệ thống đầu tiên được chuẩn hóa, và đến nay vẫn là tiêu chuẩn quan trọng trong ngành luyện kim và cơ khí.

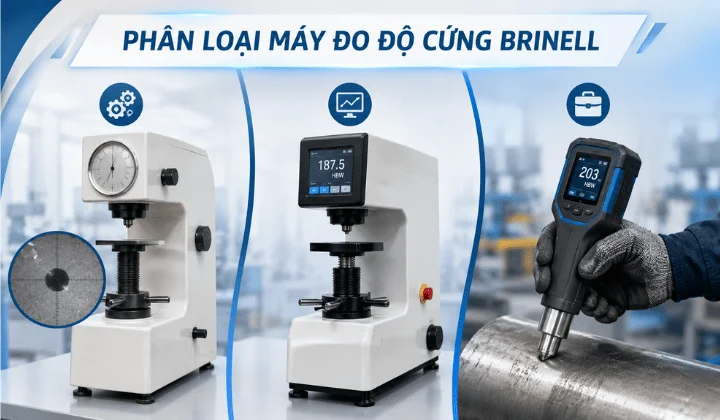

Phân loại máy đo độ cứng Brinell

Hiện nay, máy đo độ cứng Brinell được chia thành nhiều dòng khác nhau nhằm đáp ứng từng nhu cầu kiểm tra cụ thể:

• Máy để bàn dạng cơ (analog): Đọc kết quả qua kính hiển vi đo thủ công, chi phí thấp, phù hợp phòng lab quy mô nhỏ.
• Máy để bàn kỹ thuật số: Tích hợp màn hình, lưu dữ liệu, độ chính xác cao hơn.
• Máy cầm tay di động: Linh hoạt cho kiểm tra hiện trường, chi tiết lớn không tháo rời được.

Trong thực tế, dòng để bàn thường được dùng trong phòng lab hoặc nhà máy sản xuất lớn vì độ ổn định cao. Trong khi đó, dòng cầm tay phù hợp cho kiểm tra hiện trường, bảo trì hoặc các chi tiết khó tháo lắp.

Đối tượng sử dụng: Phòng lab kiểm định, nhà máy sản xuất cơ khí, xưởng luyện kim, bộ phận QC/QA, viện nghiên cứu vật liệu.

Nguyên lý hoạt động của máy đo độ cứng Brinell

Điểm đặc trưng của phương pháp Brinell là tạo ra vết lõm trên bề mặt vật liệu bằng lực nén lớn.

Cơ chế tạo vết lõm

Máy sử dụng viên bi tungsten carbide (hoặc thép cứng) có đường kính tiêu chuẩn D (thường 1mm, 2,5mm, 5mm hoặc 10mm), ép xuống bề mặt vật liệu với lực F xác định trong một khoảng thời gian nhất định. Sau khi dỡ tải, vết lõm hình chỏm cầu được tạo ra trên bề mặt, và đường kính vết lõm d được đo bằng kính hiển vi chuyên dụng hoặc hệ thống quang học tích hợp.

Công thức tính chỉ số HBW

Chỉ số độ cứng Brinell thường được ký hiệu là HB hoặc HBW. Đây là giá trị biểu thị khả năng chống biến dạng của vật liệu dưới tác động lực nén.

HBW = (2F) / (π × D × (D − √(D² − d²)))

Trong đó:

• HBW: Độ cứng Brinell
• P: Lực thử
• D: Đường kính viên bi
• d: Đường kính vết lõm

Thực tế, với các dòng máy đo độ cứng Brinell hiện đại, thiết bị thường sẽ tự động tính toán và hiển thị kết quả HBW sau khi đo vết lõm. Đối với các dòng máy cơ hoặc bán tự động, người dùng có thể tra bảng Brinell tiêu chuẩn hoặc sử dụng phần mềm/web tính HBW để quy đổi kết quả nhanh hơn.

Quy trình đo chuẩn

Một quy trình đo độ cứng Brinell tiêu chuẩn thường gồm:

1. Chuẩn bị mẫu: Bề mặt phải phẳng, sạch, không dầu mỡ. Mài nhẹ nếu bề mặt thô.
2. Chọn thông số: Chọn đường kính bi và tải trọng phù hợp với vật liệu (theo bảng tiêu chuẩn).
3. Đặt mẫu & tạo lực: Đặt mẫu lên bàn đỡ, khởi động chu trình ép, giữ lực 10–30 giây theo tiêu chuẩn.
4. Đo vết lõm: Dùng kính hiển vi quang học đo đường kính d theo 2 chiều vuông góc, lấy trung bình.
5. Đọc kết quả: Tra bảng hoặc tính công thức ra giá trị HBW.

Để đảm bảo độ chính xác, bề mặt mẫu cần sạch, bằng phẳng và không bị oxy hóa quá nhiều.

Tiêu chuẩn áp dụng

Khi lựa chọn máy đo độ cứng Brinell, người dùng không chỉ quan tâm đến độ chính xác mà còn cần chú ý đến các tiêu chuẩn đo lường mà thiết bị hỗ trợ. Những tiêu chuẩn này giúp đảm bảo kết quả kiểm tra đồng nhất, đáp ứng yêu cầu kỹ thuật trong sản xuất, kiểm định chất lượng và xuất khẩu quốc tế.

• ASTM E10: Phổ biến tại thị trường Mỹ, áp dụng rộng trong ngành ô tô, đóng tàu, hợp kim nhôm và thép không gỉ.
• ISO 6506: Tiêu chuẩn quốc tế được ưa chuộng tại châu Âu và châu Á, đặc biệt trong sản xuất ống thép dầu khí và thiết bị y tế.

Ưu điểm & Hạn chế của máy đo độ cứng Brinell

Mỗi phương pháp đo độ cứng đều có những điểm mạnh và giới hạn riêng, và Brinell cũng vậy. Việc hiểu rõ ưu điểm và hạn chế của máy đo độ cứng Brinell sẽ giúp người dùng lựa chọn đúng thiết bị, đúng phương pháp kiểm tra cho từng loại vật liệu và nhu cầu sử dụng thực tế.

Ưu điểm

• Phù hợp vật liệu mềm và cấu trúc thô: Brinell đặc biệt thích hợp với gang đúc, nhôm đúc, đồng, và các kim loại có cấu trúc hạt không đồng nhất nơi các phương pháp khác cho kết quả không ổn định.
• Vết lõm lớn, đại diện tốt hơn: Do diện tích vết lõm lớn, kết quả phản ánh tổng thể cơ tính vật liệu tốt hơn so với Vickers hay Rockwell trên vật liệu không đồng nhất.
• Quy trình đơn giản, chi phí thấp: Thiết bị không quá phức tạp, dễ vận hành và bảo trì.
• Tương quan tốt với độ bền kéo: Với thép carbon, HBW có thể ước tính độ bền kéo tương đối chính xác, hỗ trợ kiểm tra nhanh mà không cần thử kéo phá hủy.

Nhược điểm

• Không dùng được cho vật liệu siêu cứng: Với vật liệu có HBW > 650, nguy cơ biến dạng hoặc vỡ mũi bi cao lúc này nên dùng Vickers hoặc Rockwell HRC.
• Vết lõm lớn, không phù hợp chi tiết nhỏ: Kích thước vết lõm có thể ảnh hưởng đến chi tiết mỏng, thành phẩm tinh xảo hoặc bề mặt đã hoàn thiện.
• Bước đo thủ công gây sai số: Việc đo đường kính vết lõm bằng kính hiển vi phụ thuộc kỹ năng người vận hành, khu vực vết lõm không rõ có thể gây sai số.
• Tốc độ đo chậm hơn Rockwell: Mỗi phép đo mất nhiều thời gian hơn, không phù hợp dây chuyền kiểm tra tốc độ cao.

So sánh nhanh Brinell với Rockwell & Vickers

Hiện nay, Brinell, Rockwell và Vickers là 3 phương pháp đo độ cứng kim loại phổ biến nhất trong công nghiệp. Mỗi phương pháp sẽ phù hợp với từng loại vật liệu, yêu cầu kiểm tra và môi trường làm việc khác nhau. Nếu Brinell nổi bật khi đo vật liệu có cấu trúc thô và kích thước lớn, thì Rockwell lại được ưa chuộng nhờ tốc độ đo nhanh, còn Vickers phù hợp cho các chi tiết nhỏ hoặc lớp phủ mỏng cần độ chính xác cao.

Tiêu chí	Brinell (HBW)	Rockwell (HRC/HRB)	Vickers (HV)
Phương pháp đo	Dùng bi thép/carbine tạo vết lõm lớn	Dùng mũi côn kim cương hoặc bi thép	Dùng mũi kim cương hình chóp
Vật liệu phù hợp	Kim loại mềm, gang, thép đúc, hợp kim thô	Thép trung bình đến thép cứng	Mọi loại vật liệu, kể cả lớp phủ mỏng
Tốc độ kiểm tra	Chậm hơn do cần đo vết lõm	Nhanh, đọc trực tiếp trên máy	Trung bình
Kích thước vết lõm	Lớn	Nhỏ	Rất nhỏ
Ảnh hưởng bề mặt	Có thể để lại dấu rõ	Ít ảnh hưởng	Gần như không đáng kể
Độ chính xác với vật liệu thô	Rất tốt	Trung bình	Cao
Cách đọc kết quả	Đo quang học hoặc thủ công	Hiển thị trực tiếp	Đo bằng kính hiển vi/quang học
Ứng dụng phổ biến	Luyện kim, đúc, cơ khí nặng	Sản xuất công nghiệp phổ thông	Phòng lab, nghiên cứu vật liệu

Nếu cần kiểm tra vật liệu đúc, thép thô hoặc chi tiết cơ khí kích thước lớn, Brinell thường là lựa chọn phù hợp hơn. Trong khi đó, Rockwell thích hợp cho dây chuyền sản xuất cần tốc độ đo nhanh, còn Vickers sẽ tối ưu trong các ứng dụng yêu cầu độ chính xác rất cao hoặc kiểm tra lớp vật liệu mỏng.

Ứng dụng của máy đo độ cứng Brinell trong công nghiệp

Máy đo độ cứng Brinell được ứng dụng trong nhiều ngành công nghiệp nhờ khả năng kiểm tra độ cứng kim loại chính xác và ổn định. Dưới đây là những lĩnh vực sử dụng phổ biến nhất hiện nay:

Cơ khí chế tạo & kiểm soát chất lượng đầu vào: Đánh giá độ cứng nguyên liệu thô như thép tấm, phôi rèn, hợp kim nhôm trước khi đưa vào gia công. Đảm bảo vật liệu đạt yêu cầu cho các bộ phận ô tô, máy móc và kết cấu công trình.

Luyện kim & đúc rèn: Kiểm tra gang đúc, thép rèn sau quá trình nhiệt luyện để xác nhận hiệu quả tôi, ram. Brinell đặc biệt phù hợp với các chi tiết đúc kích thước lớn có bề mặt thô.

Dầu khí & năng lượng: Đánh giá chất lượng ống thép chịu áp lực cao, phụ kiện đường ống và thiết bị giếng khoan theo tiêu chuẩn API và ISO.

Kiểm soát chất lượng (QC/QA): Kiểm tra đầu vào nguyên liệu, xác nhận đầu ra thành phẩm trước khi xuất xưởng. Phát hiện lô vật liệu sai mác hoặc xử lý nhiệt không đạt.

Giáo dục & nghiên cứu: Phòng thí nghiệm trường đại học và viện nghiên cứu sử dụng máy đo độ cứng Brinell để giảng dạy nguyên lý thử vật liệu, phân tích dữ liệu và nghiên cứu phát triển hợp kim mới.

Hướng dẫn chọn mua máy đo độ cứng Brinell phù hợp

Trước khi đầu tư máy đo độ cứng Brinell, người dùng nên đánh giá kỹ nhu cầu sử dụng thực tế để lựa chọn đúng dòng máy, tránh lãng phí chi phí nhưng vẫn đảm bảo hiệu quả kiểm tra vật liệu.

Xác định nhu cầu vật liệu cần đo: Phương pháp Brinell đặc biệt phù hợp với gang đúc, nhôm, đồng, hợp kim mềm và thép carbon chưa qua tôi cứng. Nếu vật liệu có độ cứng quá cao (>650 HBW), người dùng nên cân nhắc thêm phương pháp Rockwell HRC hoặc Vickers để đạt độ chính xác tốt hơn.

Chọn loại máy theo môi trường sử dụng: Máy để bàn phù hợp phòng lab và QC với độ chính xác cao. Nếu cần kiểm tra chi tiết lớn hoặc tại hiện trường, nên xem xét thêm dòng máy đo độ cứng cầm tay linh hoạt hơn.

Lưu ý về tiêu chuẩn: Xác định dự án yêu cầu ASTM E10 (phổ biến trong xuất khẩu sang Mỹ) hay ISO 6506 (EU, châu Á). Chọn máy có chứng nhận tương ứng để kết quả có giá trị pháp lý.

Ngân sách & dịch vụ sau bán hàng: Ngoài giá mua ban đầu, cần tính chi phí hiệu chuẩn định kỳ (thường 6–12 tháng/lần), thay thế viên bi mũi đột và bảo trì. Ưu tiên chọn nhà cung cấp có dịch vụ hiệu chuẩn và hỗ trợ kỹ thuật tại Việt Nam.

Chọn mua tại đơn vị uy tín:

Bên cạnh phương pháp Brinell, nhiều doanh nghiệp hiện nay còn kết hợp thêm các dòng máy đo độ cứng vật liệu khác như Rockwell, Vickers hoặc Leeb để phù hợp với từng loại kim loại, độ dày vật liệu và môi trường kiểm tra thực tế. Việc tìm hiểu trước các phương pháp đo sẽ giúp người dùng lựa chọn thiết bị chính xác hơn và tối ưu chi phí đầu tư.

Đối với các chi tiết kích thước lớn, kết cấu cố định hoặc nhu cầu kiểm tra trực tiếp tại công trình, các dòng máy đo độ cứng cầm tay sẽ mang lại lợi thế linh hoạt, dễ thao tác và tiết kiệm thời gian hơn so với máy để bàn truyền thống.

Máy đo độ cứng Brinell là giải pháp kiểm tra độ cứng vật liệu đáng tin cậy trong ngành cơ khí, luyện kim và sản xuất công nghiệp. Với khả năng đo chính xác trên các vật liệu có cấu trúc thô, phương pháp Brinell vẫn được ứng dụng rất rộng rãi hiện nay.

Thương Tín hy vọng bài viết đã giúp bạn hiểu rõ nguyên lý hoạt động, ưu nhược điểm cũng như cách chọn máy đo độ cứng Brinell phù hợp với nhu cầu sử dụng thực tế. Nếu bạn đang cần tư vấn chọn thiết bị đo độ cứng vật liệu phù hợp cho nhà máy, phòng lab hay kiểm tra hiện trường, hãy liên hệ ngay để được hỗ trợ chi tiết và chia sẻ bài viết này đến những người đang cần tham khảo nhé!
