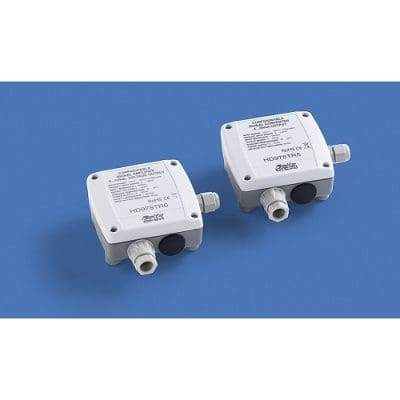

Bộ khuếch đại tín hiệu Delta Ohm HD978TR6
Bộ khuếch đại chuyển đổi tín hiệu Delta Ohm HD978TR6 có thể cấu hình với đầu ra 0 ÷ 10Vdc (10 ÷ 0Vdc). Dải đầu vào -10 .. + 60mVdc. Cấu hình tiêu chuẩn 0 ÷ 20mVdc. Dải đo tối thiểu 2mVdc. Có thể cấu hình với HD778 TCAL. Hộp chứa để lắp đặt treo tường.
HD978TR3, HD978TR4, HD978TR5 và HD978TR6 là bộ chuyển đổi / bộ khuếch đại tín hiệu có thể cấu hình và có thể mở rộng với đầu vào mV. Dải tín hiệu đầu vào mV có thể được định cấu hình trong phạm vi -10mV đến + 60mV bằng bộ mô phỏng tín hiệu DC (đầu ra mV) hoặc bằng cách sử dụng bộ mô phỏng HD778-TCAL qua PC có phần mềm được cung cấp.
- Bộ chuyển đổi tín hiệu DC có thể cấu hình
- Cách ly quang
- Dải đầu vào -10 đến + 60mV DC
- Đầu ra phiên bản 4-20 mA hoặc 0-10V DC
- Phiên bản gắn tường hoặc gắn ray
- Đầu vào và đầu ra được cách ly bằng Galvanically
HD978TR3 và HD978TR5 có đầu ra dòng điện 4… 20mA. HD978TR4 và HD978TR6 có đầu ra điện áp 0… 10Vdc.
Đầu ra 0… 1Vdc, 0… 5Vdc và 1… 5Vdc có sẵn theo yêu cầu.
Một đèn LED cho biết tình huống báo động và nó giúp người dùng trong quá trình lập trình. Thiết bị cũng được bảo vệ chống lại sự đảo ngược cực tính.
Đầu vào và đầu ra được cách ly bằng điện: điều này là cần thiết để loại bỏ các vấn đề do ảnh hưởng lẫn nhau của các thiết bị gây ra bởi các đường nối đất khác nhau.
Thiết bị được đặt trong một thùng chứa 2 mô-đun DIN (Chiều rộng 35mm) với kết nối tiêu chuẩn cho đường ray 35mm cho các mẫu HD978TR3 và HD978TR4; một thùng chứa treo tường cho các mô hình HD978TR5 và HD978TR6.
Bộ khuếch đại tín hiệu chuyển đổi Delta Ohm HD978TR6 có đầu ra dòng 4… 20mA của HD978TR3 và HD978TR5 là dòng điện hai chiều thụ động.
Thông số kỹ thuật của Delta Ohm HD978TR6 (ở 25 ° C và 24Vdc)
| ĐẦU VÀO | HD978TR3 – HD978TR5 | HD978TR4 – HD978TR6 |
|---|---|---|
| Dải đo | -10mV… + 60mV có thể định cấu hình với bộ hiệu chuẩn mV | |
| Phạm vi mặc định (như đã phân phối) | 0-20mV | |
| Phạm vi tối thiểu | 2 mV | |
| Trở kháng đầu vào | > 1 Mohm | |
| Tốc độ chuyển đổi | 2 phép đo mỗi giây | |
| Độ chính xác | ± 0,04% FS ± 20ìV | |
| Nhiệt độ hoạt động | -30… + 70 ° C | |
| Nhiệt độ bảo quản | -40 … + 80 ° C | |
| Độ ẩm tương đối | 0… 90% RH (không ngưng tụ) | |
| ĐẦU RA | HD978TR3 – HD978TR5 | HD978TR4 – HD978TR6 |
| Loại đầu ra | 4 … 20 mA (hoặc 20 … 4 mA) 22 mA hai dây , trong trường hợp đầu vào không được kết nối |
0… 10Vdc (0… 1Vcc, 0… 5Vdc, 1… 5Vdc theo yêu cầu) |
| Độ phân giải | 4 μA | 20 μV |
| Nguồn cấp | 9 … 30Vdc cho đầu ra hiện tại 4 … 20mA |
15… 30Vdc (4mA) cho đầu ra dòng điện 0… 10Vcc , 10… 30Vdc (4mA) cho các đầu ra khác |
| Bảo vệ chống đảo cực | Tối đa 40 V | Tối đa 40V |
| Độ nhạy với các biến đổi điện áp nguồn Vdc |
0,4 μA // V | 2 μA // V |
| Tải kháng | RLMax = (Vcc-9) /0.022 RLMax = 680Ω với Vdc = 24 Vdc |
> 10kΩ |
| Đầu vào / đầu ra cách ly điện | 50Vcc (xác minh ở 250V) | 50Vcc (xác minh ở 250V) |
| Cảnh báo LED | RED bật trong khi lập trình, khi cảm biến bị hỏng hoặc không được kết nối | |
| Thời gian khởi động | 2 phút | |
| Trôi nhiệt | 0,02% FS / ° C | |
Thông tin đặt hàng
| Mô hình | Sự miêu tả | Giá |
|---|---|---|
| HD978TR3 | Bộ khuếch đại chuyển đổi tín hiệu có thể cấu hình với đầu ra 4-20mA (20-4mA), cho đường sắt DIN. Dải đo đầu vào –10 .. + 60mV. Cài đặt mặc định 0-20mV. Dải đo tối thiểu 2mV. | 228 |
| HD978TR4 | Bộ khuếch đại chuyển đổi tín hiệu có thể cấu hình với đầu ra 0-10Vdc (10-0Vdc), cho đường sắt DIN. Dải đo đầu vào –10 .. + 60mV. Cài đặt mặc định 0-20mV. Dải đo tối thiểu 2mV | 249 |
| HD978TR5 | Bộ khuếch đại chuyển đổi tín hiệu có thể cấu hình treo tường với đầu ra 4-20mA (20-4mA). Dải đo đầu vào –10 .. + 60mV. Cài đặt mặc định 0-20mV. Dải đo tối thiểu 2mV. | 228 |
| HD978TR6 | Bộ khuếch đại chuyển đổi tín hiệu có thể cấu hình gắn tường với đầu ra 0-10Vdc (10-0Vdc). Dải đo đầu vào –10 .. + 60mV. Cài đặt mặc định 0-20mV. Dải đo tối thiểu 2mV. | 249 |
