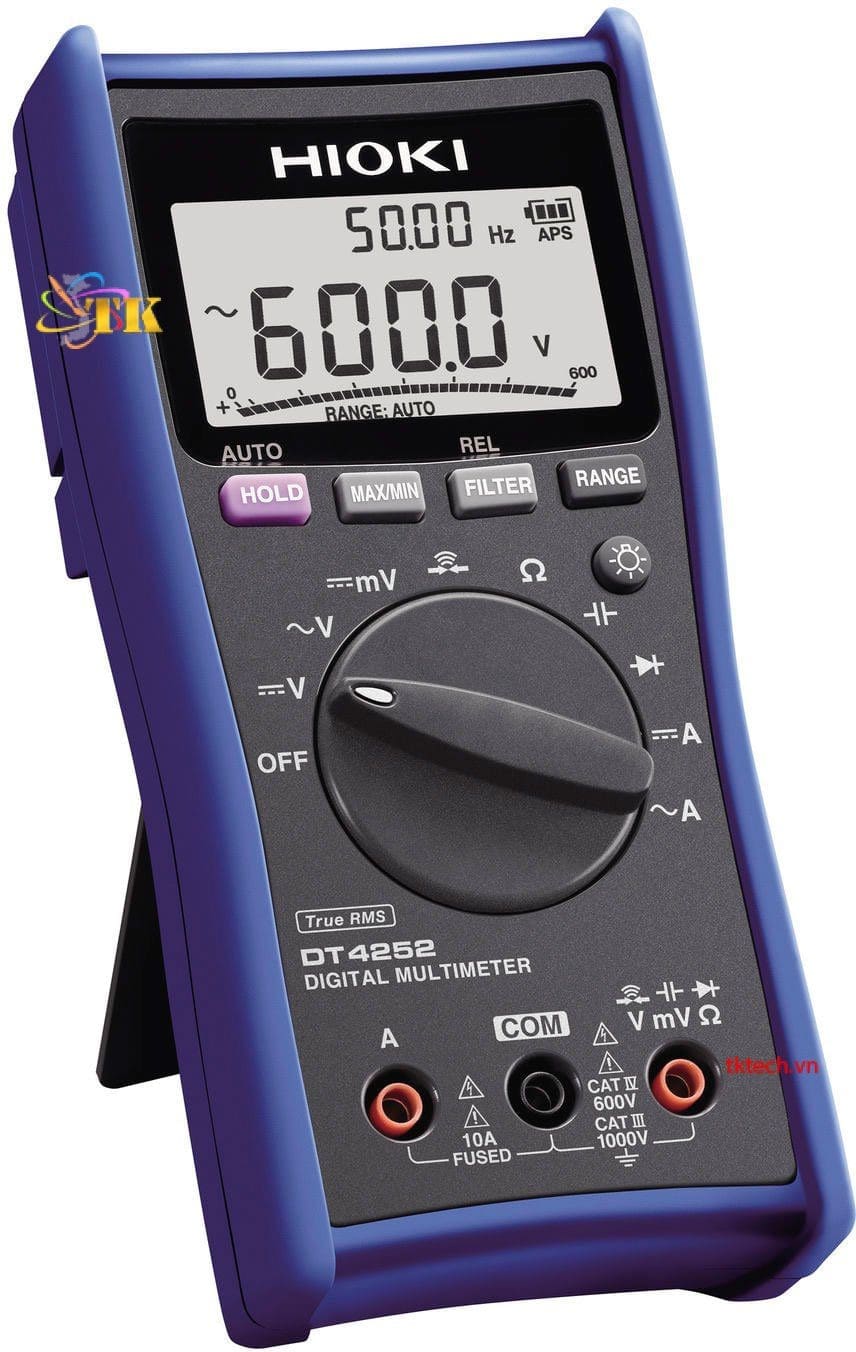

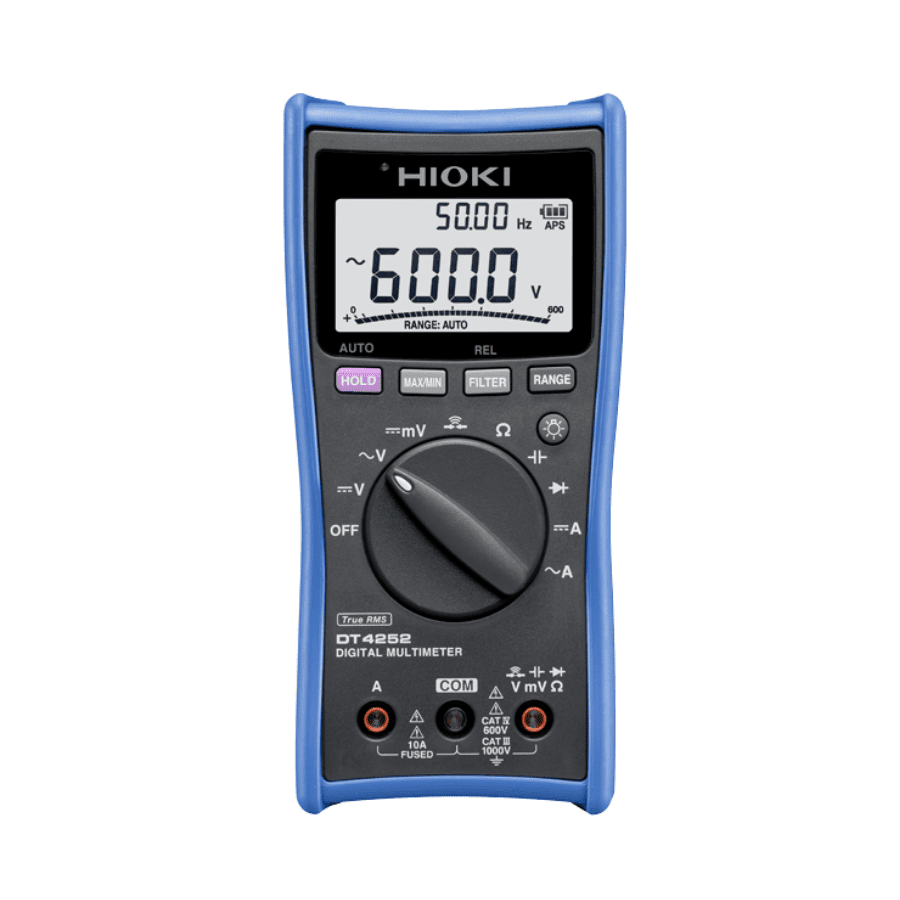

Giới thiệu về đồng hồ vạn năng Hioki DT4252
Đồng hồ đo thông số điện Hioki DT4252 thuộc dòng DT4250, là đồng hồ vạn năng số (Digital Multimeter) tiêu chuẩn, thiết kế cho các phép đo thông thường với đủ chức năng đo trong một thiết bị gọn nhẹ. Máy có đầu vào dòng điện trực tiếp 10 A, đo đúng trị hiệu dụng thực (true RMS) nên đo được cả dòng điện có dạng sóng méo. Đây là dòng máy nhấn mạnh độ an toàn và độ tin cậy, đạt CAT IV 600 V và CAT III 1000 V.
Màn hình kép 4 chữ số (tối đa 6000 digit, có đồ thị thanh) hiển thị đồng thời điện áp và tần số. Máy có bộ lọc thông thấp để đo sóng cơ bản ở đầu ra thứ cấp của biến tần. Dữ liệu lưu được vào bộ nhớ trong và truyền về máy tính qua giao tiếp quang cách ly bằng Communication Package DT4900-01 (tùy chọn), vẽ đồ thị và lưu dạng văn bản. Máy kèm dây đo L9300 và bao đựng (holster), dùng 4 pin LR03 (AAA).

Tính năng nổi bật
- Độ chính xác cơ bản DC V ±0,3%: Đặc tính tần số AC V rộng 40 Hz đến 1 kHz.
- Đo trực tiếp dòng điện đến 10 A: Dải 6,000 A và 10,00 A, cho cả DC và AC.

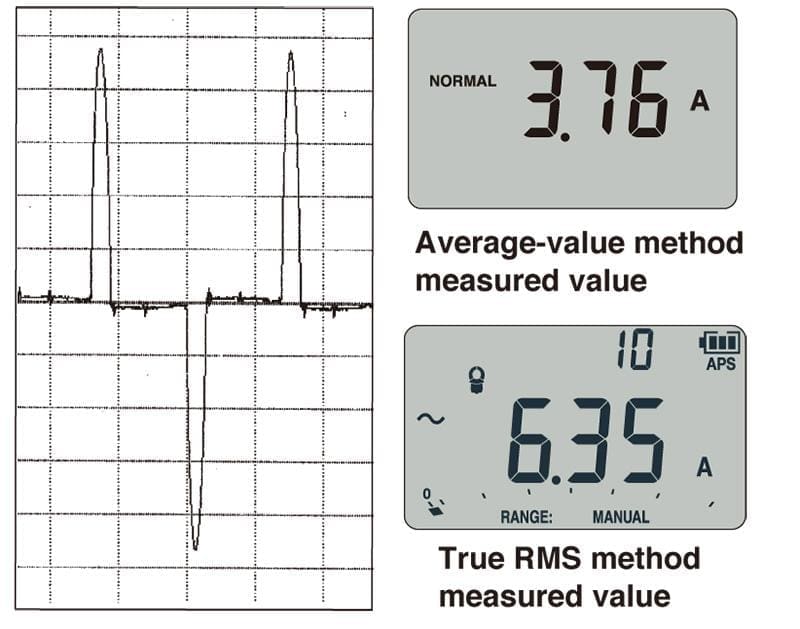

- Đo trị hiệu dụng thực (True RMS): Đo đúng dòng điện méo dạng sóng.
- Màn hình kép: Xem đồng thời điện áp và tần số.

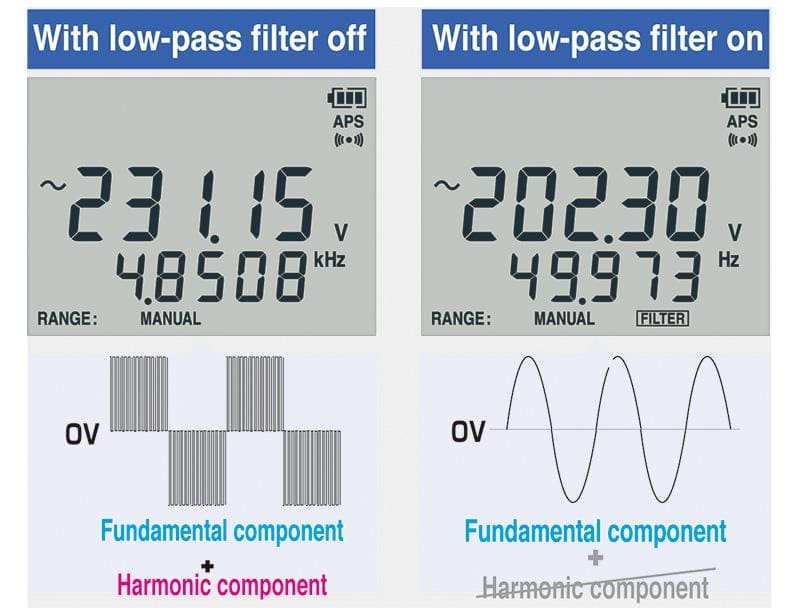

- Bộ lọc thông thấp: Cắt hài bậc cao khi đo sóng cơ bản đầu ra biến tần.

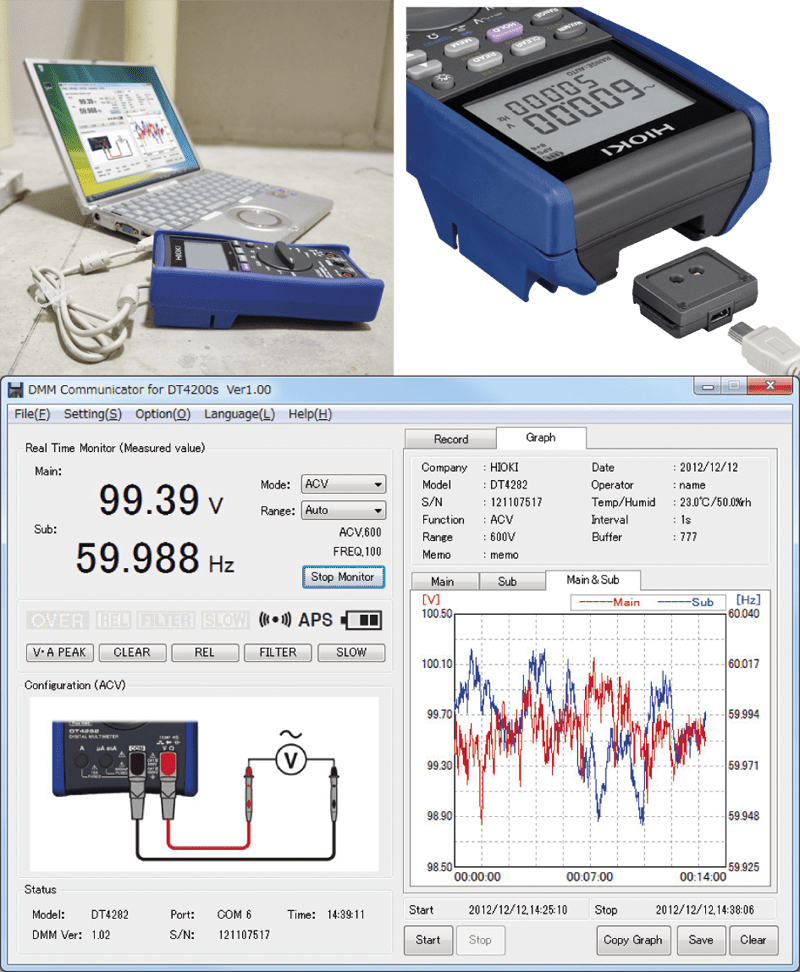

- Giao tiếp USB với máy tính (tùy chọn DT4900-01): Cách ly quang, vẽ đồ thị và lưu dữ liệu dạng văn bản.
- Đo điện dung đến 10,00 mF, điện trở đến 60,00 MΩ.
- Kiểm tra thông mạch bằng còi và đèn LED đỏ, kiểm tra diode.
- Dùng pin AAA: Dùng liên tục 130 giờ khi tắt đèn nền.
- Sản xuất tại Nhật Bản, bảo hành 3 năm.
Đặc điểm nổi bật
- Điện áp DC: 600,0 mV đến 1000 V, 5 dải, ±0,3% rdg. ±5 dgt.
- Điện áp AC: 6,000 V đến 1000 V, 4 dải, 40 Hz đến 1 kHz.
- Dòng điện DC/AC: 6,000 A và 10,00 A, 2 dải.
- Điện trở: 600,0 Ω đến 60,00 MΩ, 6 dải, ±0,7% rdg. ±5 dgt.
- Điện dung: 1,000 μF đến 10,00 mF, 5 dải.
- Tần số: 99,99 Hz (từ 5 Hz) đến 9,999 kHz, 3 dải; 99,99 kHz (chỉ AC V).
- Màn hình: LCD 4 chữ số (chính và phụ), tối đa 6000 digit, có đồ thị thanh.
- Nguồn: 4 pin LR03 (AAA) alkaline; dùng liên tục 130 giờ (tắt đèn nền).
- Kích thước: 84 × 174 × 52 mm (W × H × D); nặng 390 g (gồm pin và bao đựng).
- Bảo hành sản phẩm: 3 năm; độ chính xác đảm bảo: 1 năm.
Thông số kỹ thuật
| Thông số | Hioki DT4252 |
| Dải điện áp DC | 600,0 mV đến 1000 V, 5 dải.
Độ chính xác cơ bản: ±0,3% rdg. ±5 dgt. |
| Dải điện áp AC | 6,000 V đến 1000 V, 4 dải.
Đặc tính tần số: 40 Hz đến 1 kHz. Độ chính xác cơ bản 40 đến 500 Hz: ±0,9% rdg. ±3 dgt. (True RMS, hệ số đỉnh 3) |
| AUTO AC/DC V | Không áp dụng (N/A) |
| Dải điện trở | 600,0 Ω đến 60,00 MΩ, 6 dải.
Độ chính xác cơ bản: ±0,7% rdg. ±5 dgt. |
| Dải dòng điện DC | 6,000 A / 10,00 A, 2 dải.
Độ chính xác cơ bản: ±0,9% rdg. ±5 dgt. |
| Dải dòng điện AC | 6,000 A / 10,00 A, 2 dải.
Độ chính xác cơ bản 40 đến 500 Hz: ±1,4% rdg. ±3 dgt. (True RMS, hệ số đỉnh 3, 40 Hz đến 1 kHz) |
| Dải dòng điện AC dùng ampe kìm | Không áp dụng (N/A) |
| Phát hiện điện áp (50/60 Hz) | Không áp dụng (N/A) |
| Dải điện dung | 1,000 μF đến 10,00 mF, 5 dải.
Độ chính xác cơ bản: ±1,9% rdg. ±5 dgt. |
| Dải tần số | Đo AC V, AC A: 99,99 Hz (từ 5 Hz) đến 9,999 kHz, 3 dải; 99,99 kHz (chỉ AC V). Độ chính xác cơ bản: ±0,1% rdg. ±1 dgt. |
| Kiểm tra thông mạch | Ngưỡng thông mạch [BẬT]: 25 Ω hoặc nhỏ hơn (còi và đèn LED đỏ), [TẮT]: 245 Ω hoặc lớn hơn.
Thời gian đáp ứng: 0,5 ms hoặc hơn |
| Kiểm tra diode | Điện áp hở mạch đầu cực: 5,0 V hoặc nhỏ hơn; dòng thử: 0,5 mA hoặc nhỏ hơn; ngưỡng điện áp thuận: 0,15 V đến 1,5 V |
| Chức năng khác | Bộ lọc, giữ giá trị hiển thị (Display hold), Auto hold, hiển thị giá trị MAX/MIN/trung bình, hiển thị giá trị tương đối, tự động tiết kiệm điện, giao tiếp USB (tùy chọn) |
| Màn hình | Màn hình chính và phụ: LCD 4 chữ số, tối đa 6000 digit, có đồ thị thanh |
| Tốc độ cập nhật hiển thị | 5 lần/giây (đo điện dung: 0,05 đến 5 lần/giây tùy giá trị đo; tần số: 1 đến 2 lần/giây) |
| Nguồn cấp | 4 pin LR03 (AAA) alkaline; dùng liên tục 130 giờ (tắt đèn nền) |
| Kích thước và khối lượng | 84 mm (3,31 in) W × 174 mm (6,85 in) H × 52 mm (2,05 in) D; 390 g (13,8 oz) (gồm pin và bao đựng) |

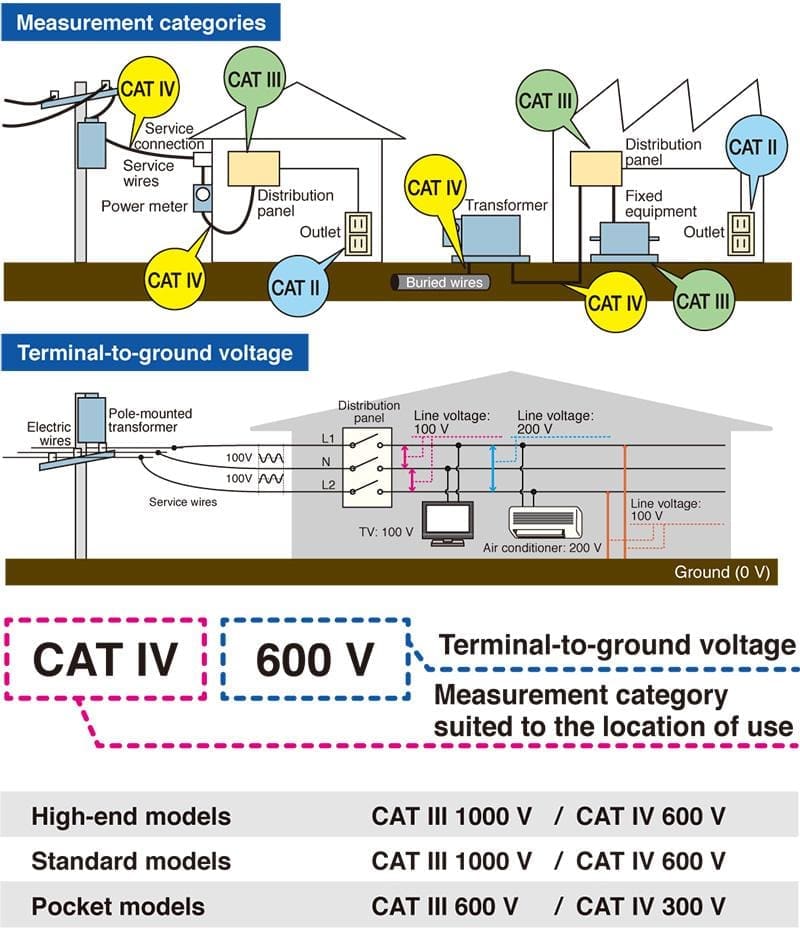

| Hạng mục đo | CAT IV 600 V, CAT III 1000 V |
Ứng dụng sản phẩm
- Đo kiểm điện thông thường trong bảo trì, sửa chữa (điện áp, dòng điện, điện trở, điện dung, tần số).
- Đo dòng điện đến 10 A trực tiếp, kể cả dòng có dạng sóng méo nhờ True RMS.
- Đo điện áp đầu ra thứ cấp của biến tần bằng bộ lọc thông thấp.
- Kiểm tra thông mạch và diode.
- Ghi dữ liệu đo vào máy tính (với DT4900-01), vẽ đồ thị và lưu dạng văn bản.
- Làm việc trong môi trường CAT IV 600 V/CAT III 1000 V.

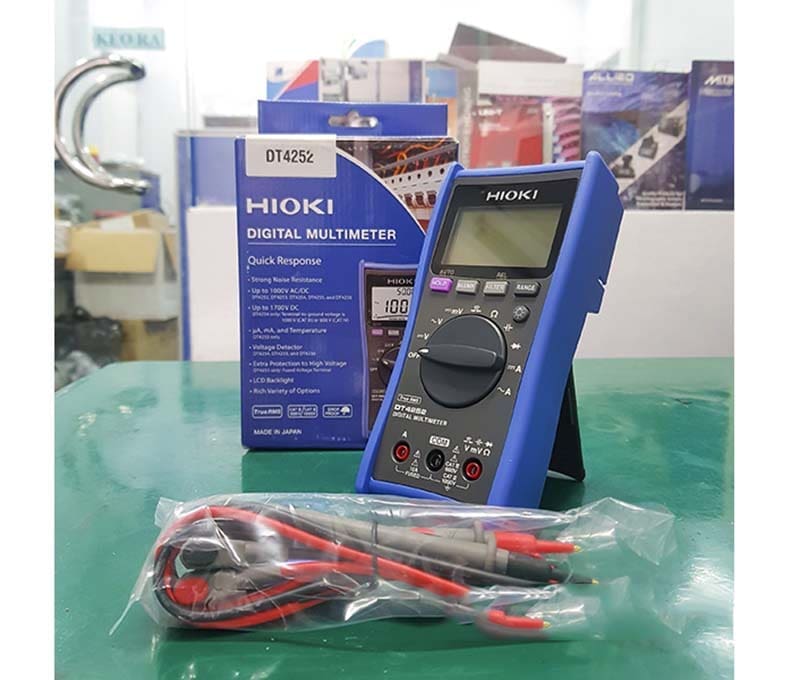

Phụ kiện sản phẩm
- Dây đo TEST LEAD L9300 × 1 (dài 95 cm, có nắp liền và chắn ngón tay).
- Bao đựng (Holster) × 1.
- Hướng dẫn sử dụng × 1.
- Pin alkaline LR03 (AAA) × 4.
Các bước sử dụng Hioki DT4252 đúng cách
Đồng hồ vạn năng Hioki DT4252 hỗ trợ nhiều phép kiểm tra điện trong công việc lắp đặt, bảo trì và sửa chữa thiết bị. Để phép đo chính xác và hạn chế rủi ro chập mạch, cần chọn đúng chức năng, cổng kết nối và thang đo trước khi đưa que thử vào mạch điện.
Quy trình kiểm tra đồng hồ vạn năng trước khi sử dụng
Trước khi đo điện áp, dòng điện hoặc kiểm tra linh kiện, nên kiểm tra tình trạng que đo, pin và cầu chì. Đây là bước quan trọng để hạn chế sai số và tránh sự cố khi làm việc với mạch đang mang điện.
Bước 1: Kiểm tra ngoại quan và que đo
- Kiểm tra vỏ máy, màn hình LCD, núm xoay và các cổng kết nối.
- Quan sát dây đo L9300, đặc biệt là lớp cách điện, đầu kim loại và phần giắc cắm. Không sử dụng nếu dây bị nứt, rách hoặc lộ lõi dẫn điện.
- Kiểm tra đầu que đo có bị cong, lỏng hoặc oxy hóa không.
Bước 2: Kiểm tra pin và màn hình
Hioki DT4252 sử dụng 4 pin alkaline AAA (LR03). Bật máy và quan sát màn hình, bảo đảm các ký hiệu hiển thị đầy đủ, không bị mất nét hoặc xuất hiện cảnh báo pin yếu. Nếu màn hình hiển thị bất thường, cần kiểm tra pin và tình trạng thiết bị trước khi đo.
Bước 3: Kiểm tra hoạt động của que đo
Chuyển núm xoay sang chế độ kiểm tra thông mạch, sau đó chạm hai đầu que đo vào nhau.
- Bình thường: máy phát tiếng bíp, đèn LED đỏ sáng và giá trị điện trở ổn định quanh 0 Ω.
- Bất thường: không có âm báo hoặc giá trị hiển thị không ổn định. Kiểm tra lại dây đo, thay que đo tương thích nếu cần.
Bước 4: Kiểm tra cầu chì bảo vệ
DT4252 sử dụng cầu chì 11 A tại cổng đo dòng điện. Theo manual, có thể kiểm tra bằng cách chuyển máy sang chế độ đo điện trở, sau đó cắm đầu que đỏ vào cổng A. Cầu chì bình thường khi điện trở kiểm tra không vượt quá 1 Ω.
Nếu kết quả cao hơn mức này, cần kiểm tra và thay cầu chì đúng chủng loại trước khi đo dòng điện.
Bước 5: Kiểm tra bằng nguồn hoặc linh kiện có giá trị đã biết
Thử đo một nguồn điện hoặc điện trở có giá trị đã được xác định trước. So sánh kết quả hiển thị với giá trị tham chiếu để đánh giá khả năng hoạt động của đồng hồ đo điện.
Nếu kết quả sai lệch bất thường, không nên tiếp tục sử dụng cho các phép đo quan trọng trước khi kiểm tra thiết bị.
Quy trình sử dụng đồng hồ Hioki DT4252 để đo điện
Sau khi kiểm tra máy, tiến hành lựa chọn chức năng theo đại lượng cần đo. DT4252 sử dụng núm xoay để chọn chế độ và có khả năng tự động chọn thang đo (Auto Range). Người dùng cũng có thể chuyển sang thang đo thủ công bằng phím RANGE.
- Đo điện áp AC/DC
- Cắm que đen vào cổng COM, que đỏ vào cổng V.
- Xoay núm đến chế độ đo điện áp AC hoặc DC tương ứng.
- Đặt hai đầu que đo vào hai điểm cần kiểm tra, bảo đảm tiếp xúc chắc chắn.
- Đọc kết quả trên màn hình LCD.
Khi đo AC, đồng hồ hiển thị giá trị True RMS và có thể kiểm tra thêm tần số trên màn hình phụ. Với điện áp DC, cần chú ý dấu cực tính để xác định đúng chiều điện áp.
- Đo điện trở
- Ngắt nguồn mạch điện và xả tụ điện trước khi đo.
- Cắm que đen vào COM, que đỏ vào V.
- Chọn chức năng đo điện trở (Ω).
- Đặt hai đầu que đo vào hai đầu linh kiện hoặc đoạn mạch cần kiểm tra.
- Chờ giá trị ổn định rồi đọc kết quả.
Không đo điện trở trực tiếp trên mạch đang cấp điện vì có thể làm hỏng đồng hồ hoặc gây nguy hiểm.
- Kiểm tra thông mạch
- Ngắt nguồn điện của mạch cần kiểm tra.
- Giữ que đen tại COM và que đỏ tại V.
- Chuyển núm xoay sang chế độ thông mạch.
- Chạm hai đầu que đo vào hai điểm cần kiểm tra.
Khi điện trở đường dẫn ở mức 25 Ω trở xuống, máy phát tiếng bíp và đèn LED đỏ sáng. Khi điện trở từ 245 Ω trở lên, chức năng báo thông mạch không kích hoạt. Khoảng giữa hai ngưỡng này không nên đánh giá chỉ dựa vào âm báo.
- Kiểm tra diode
- Ngắt nguồn mạch điện trước khi kiểm tra.
- Chọn chế độ diode trên núm xoay.
- Đặt que đỏ vào cực Anode và que đen vào cực Cathode.
- Đọc điện áp thuận hiển thị trên màn hình.
- Đảo chiều hai que để kiểm tra chiều ngược.
Giá trị điện áp thuận trong khoảng 0,15–1,5 V được máy nhận biết bằng âm báo ngắt quãng và đèn LED đỏ. Cần kết hợp kết quả hai chiều để đánh giá tình trạng diode.
- Đo điện dung tụ điện
- Ngắt nguồn và xả điện tích trong tụ trước khi đo.
- Chuyển núm xoay sang chế độ điện dung (CAP).
- Giữ que đen ở COM, que đỏ ở V.
- Kết nối hai đầu que đo với hai chân tụ điện.
- Chờ giá trị ổn định rồi đọc kết quả.
Không chạm trực tiếp vào chân tụ khi chưa xác nhận tụ đã được xả hết điện tích.
- Đo dòng điện AC/DC
Đây là phép đo cần chú ý nhiều nhất về vị trí cắm que đo.
- Ngắt nguồn mạch điện trước khi kết nối đồng hồ.
- Chuyển que đỏ từ cổng V sang cổng A, que đen vẫn giữ ở COM.
- Xoay núm đến chế độ đo dòng AC hoặc DC tương ứng.
- Mắc đồng hồ nối tiếp với tải trong mạch.
- Kiểm tra lại kết nối, sau đó cấp nguồn và đọc giá trị.
DT4252 hỗ trợ đo dòng điện trực tiếp tối đa 10 A DC hoặc 10 A AC. Không đưa điện áp vào cổng A và không đo dòng vượt giới hạn cho phép.
- Đo tần số
- Chọn chế độ đo điện áp AC hoặc dòng điện AC tương ứng.
- Kết nối que đo theo đúng cổng chức năng.
- Đọc giá trị điện áp/dòng điện trên màn hình chính và tần số trên màn hình phụ.
Dải đo tần số phụ thuộc vào tín hiệu đầu vào và thang đo đang sử dụng. Nếu tín hiệu nằm ngoài phạm vi hỗ trợ, màn hình có thể hiển thị dấu gạch thay cho kết quả.
Chu kỳ hiệu chuẩn khuyến nghị
HIOKI yêu cầu kiểm tra và hiệu chuẩn định kỳ để đảm bảo đồng hồ vạn năng duy trì khả năng đo theo thông số kỹ thuật. Tuy nhiên, manual không ấn định một chu kỳ hiệu chuẩn bắt buộc cho mọi điều kiện sử dụng.
Có thể tham khảo lịch sau để xây dựng kế hoạch bảo trì:
- 12 tháng/lần: Phù hợp với nhu cầu đo điện, kiểm tra và bảo trì thiết bị thông thường.
- 6 tháng/lần: Nên cân nhắc khi máy được sử dụng thường xuyên, làm việc trong môi trường công nghiệp hoặc phục vụ kiểm soát chất lượng.
- Kiểm tra đột xuất: Thực hiện sau khi máy bị va đập, rơi, quá tải điện hoặc xuất hiện kết quả đo bất thường.
Khi hiệu chuẩn, cần kiểm tra các chức năng chính như điện áp AC/DC, dòng điện AC/DC, điện trở, điện dung và tần số. Đặc biệt, nên chú ý đến cầu chì và tình trạng que đo vì đây là những bộ phận ảnh hưởng trực tiếp đến khả năng thực hiện phép đo.
Lỗi thường gặp và cách khắc phục
| Lỗi thường gặp | Cách khắc phục |
| Màn hình không hiển thị hoặc hiển thị yếu | Kiểm tra pin AAA, lắp đúng cực hoặc thay pin mới. |
| Không có tiếng bíp khi kiểm tra thông mạch | Kiểm tra que đo, dây dẫn và chế độ đo; thử chạm hai đầu que đo vào nhau. |
| Đo dòng điện nhưng không có kết quả | Kiểm tra que đỏ đã cắm vào cổng A chưa, cầu chì 11 A và cách mắc nối tiếp trong mạch. |
| Kết quả đo điện áp không ổn định | Kiểm tra điểm tiếp xúc, tình trạng que đo và ảnh hưởng của nhiễu điện từ. |
| Màn hình hiển thị OVER hoặc giá trị vượt thang | Kiểm tra đại lượng đo, chuyển sang thang phù hợp và không vượt giới hạn đầu vào. |
| Giá trị điện trở hoặc điện dung bất thường | Ngắt nguồn mạch, xả tụ điện và kiểm tra lại linh kiện ngoài mạch nếu cần. |
| Kết quả đo sai lệch so với thiết bị tham chiếu | Kiểm tra pin, que đo, cầu chì và tình trạng hiệu chuẩn của đồng hồ. |
| Máy tự động tắt khi đang sử dụng | Kiểm tra chức năng APS và bật lại máy khi cần tiếp tục đo. |
Hướng dẫn bảo quản/bảo trì để tăng tuổi thọ thiết bị
Để duy trì độ chính xác và hạn chế hư hỏng, nên vệ sinh và kiểm tra đồng hồ vạn năng Hioki DT4252 sau mỗi đợt sử dụng.
- Vệ sinh thân máy: Sử dụng khăn mềm để lau bụi bẩn trên vỏ và màn hình. Không dùng dung môi mạnh hoặc hóa chất có khả năng làm hỏng lớp vỏ cách điện.
- Bảo quản que đo: Cuộn dây nhẹ nhàng, tránh gập góc, kéo căng hoặc để đầu kim loại tiếp xúc với vật dẫn điện.
- Kiểm tra cầu chì: Nếu máy không đo được dòng điện, cần kiểm tra cầu chì trước khi tiếp tục sử dụng. Chỉ thay đúng loại cầu chì 11 A/1000 V theo quy định của HIOKI.
- Tháo pin khi không sử dụng lâu ngày: Tránh tình trạng pin rò rỉ gây ăn mòn và làm hỏng mạch bên trong.
- Tránh môi trường bất lợi: Không đặt máy ở nơi có độ ẩm cao, ngưng tụ hơi nước, nhiều bụi, nhiệt độ cao hoặc gần nguồn điện từ mạnh.
- Kiểm tra định kỳ: Quan sát vỏ máy, núm xoay, cổng kết nối và dây đo để phát hiện sớm các dấu hiệu xuống cấp.
So sánh sản phẩm cùng phân khúc giá

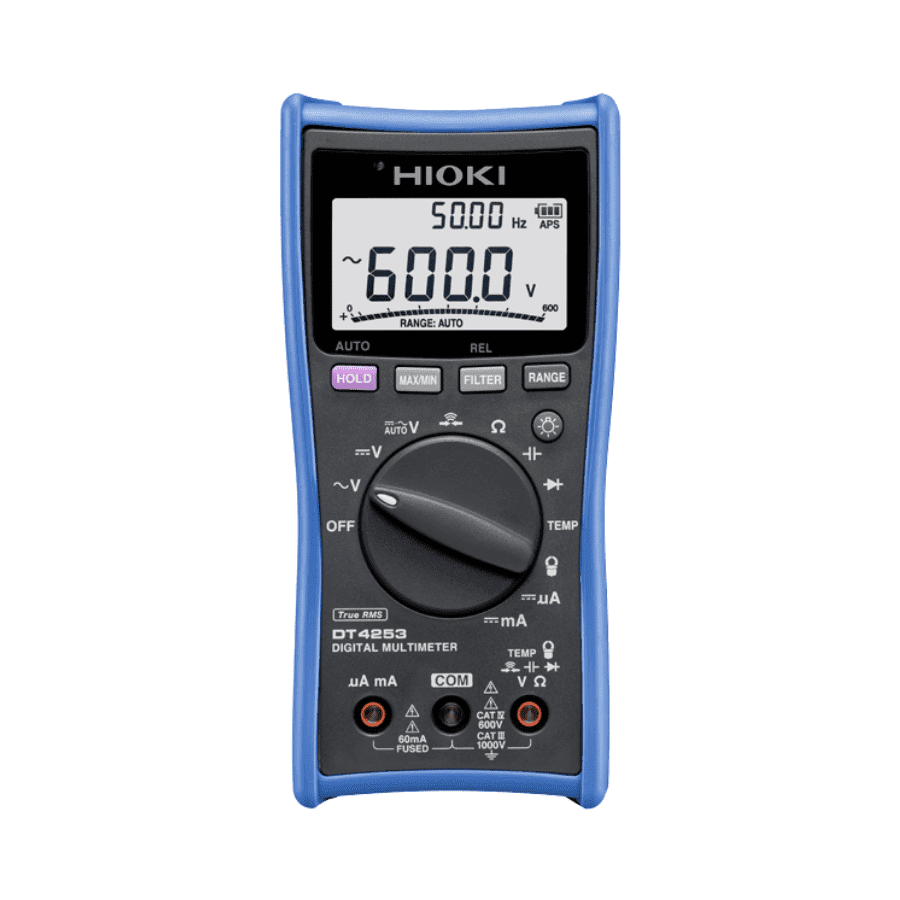

| Tiêu chí | Hioki DT4252 | Hioki DT4253 | Hioki DT4254 | Hioki DT4256 |
| Điện áp DC | 600 mV–1000 V | 600 mV–1000 V | 600 mV–1700 V* | 600 mV–1000 V |
| Sai số DC cơ bản | ±0,3% ±5 dgt. | ±0,3% ±5 dgt. | ±0,3% ±3 dgt. | ±0,3% ±3 dgt. |
| Điện áp AC | 6–1000 V | 6–1000 V | 6–1000 V | 6–1000 V |
| Sai số AC cơ bản | ±0,9% ±3 dgt. | ±0,9% ±3 dgt. | ±0,9% ±3 dgt. | ±0,9% ±3 dgt. |
| Tự động nhận AC/DC | Không | Có | Có | Có |
| Điện trở | 600 Ω–60 MΩ | 600 Ω–60 MΩ | Không | 600 Ω–60 MΩ |
| Dòng DC trực tiếp | 6–10 A | 60 μA–60 mA | Không | 60 mA–10 A |
| Dòng AC trực tiếp | 6–10 A | Không | Không | 600 mA–10 A |
| Đo dòng bằng kìm ngoài | Không | 10–1000 A | Không | 10–1000 A |
| Điện dung | 1 μF–10 mF | 1 μF–10 mF | Không | 1 μF–10 mF |
| Tần số | Đến 99,99 kHz | Đến 99,99 kHz | Đến 99,99 kHz | Đến 99,99 kHz |
| Đo nhiệt độ | Không | Có | Không | Không |
Nên mua thiết bị đo điện cầm tay Hioki DT4252 ở đâu uy tín?
Nếu bạn đang tìm kiếm đồng hồ vạn năng Hioki DT4252 chính hãng, việc lựa chọn đơn vị phân phối uy tín là yếu tố quan trọng để đảm bảo độ chính xác khi đo, nguồn gốc xuất xứ rõ ràng và chính sách hỗ trợ kỹ thuật lâu dài.
Tại Thương Tín, đồng hồ đo điện đa năng Hioki DT4252 được cung cấp với đầy đủ chứng từ và hỗ trợ kỹ thuật, phù hợp cho kỹ thuật viên điện, nhân viên bảo trì, đơn vị sửa chữa thiết bị điện và các doanh nghiệp sản xuất.
FAQ – Một số câu hỏi thường gặp
Máy đo điện đa năng Hioki DT4252 đo được những thông số nào?
Đồng hồ đo điện đa năng Hioki DT4252 hỗ trợ đo điện áp AC/DC, dòng điện AC/DC, điện trở, điện dung và tần số. Ngoài ra, thiết bị còn tích hợp chức năng kiểm tra thông mạch bằng còi báo và đèn LED đỏ, kiểm tra diode, hiển thị giá trị MAX/MIN/AVG và giữ dữ liệu đo, đáp ứng nhiều nhu cầu kiểm tra điện trong bảo trì và sửa chữa.
Thiết bị đo điện đa năng Hioki DT4252 đo điện áp tối đa bao nhiêu?
Đồng hồ đo điện áp Hioki DT4252 có khả năng đo điện áp DC tối đa 1000 V và điện áp AC tối đa 1000 V. Thiết bị sử dụng công nghệ True RMS khi đo điện áp AC, giúp xác định giá trị hiệu dụng chính xác hơn đối với các dạng sóng không lý tưởng trong giới hạn hệ số đỉnh cho phép.
Đồng hồ vạn năng Hioki DT4252 có đo được dòng điện không?
Có. Đồng hồ đo dòng điện Hioki DT4252 hỗ trợ đo cả dòng điện AC và DC với hai dải đo 6 A và 10 A. Độ chính xác cơ bản đạt ±0,9% rdg. ±5 dgt. đối với dòng DC và ±1,4% rdg. ±3 dgt. đối với dòng AC trong điều kiện tần số quy định, phù hợp cho công việc kiểm tra và bảo trì mạch điện.
