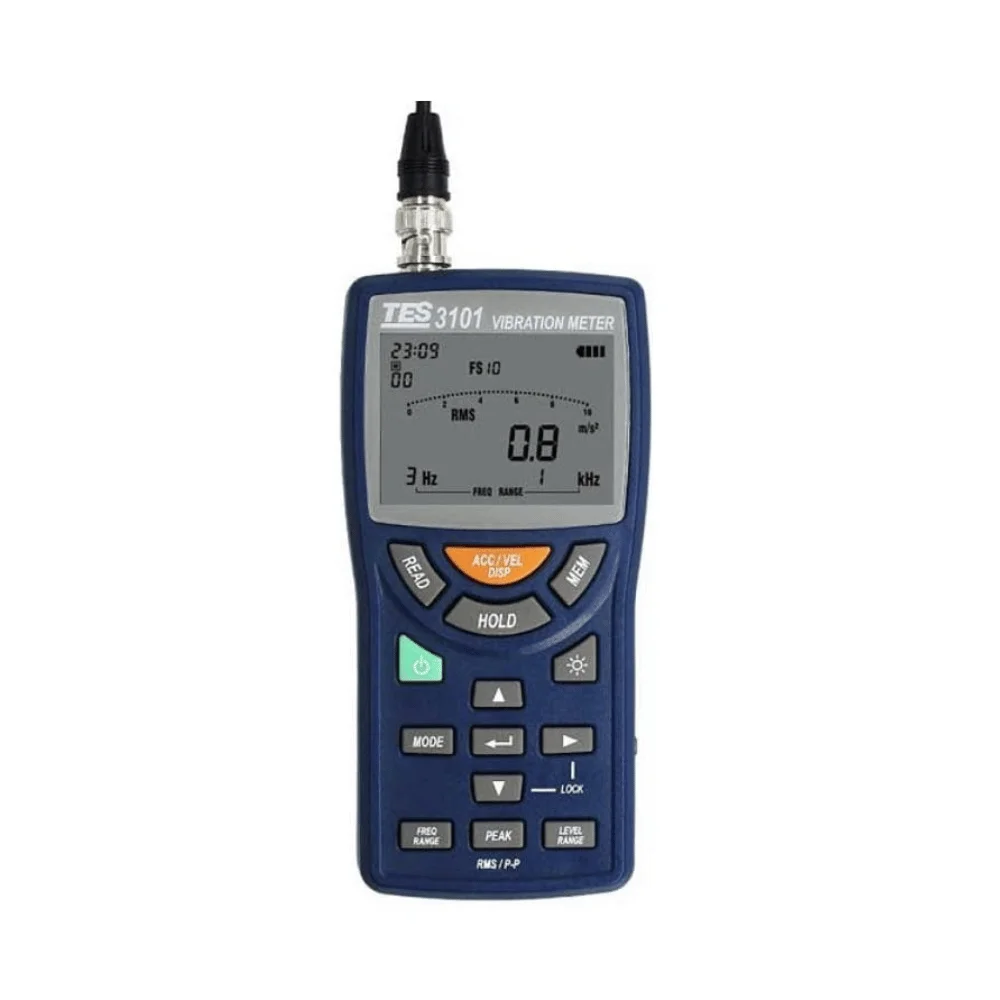

Máy đo độ rung TES-3101

Giới thiệu về máy đo độ rung TES-3101

Máy đo độ rung TES-3101 là thiết bị chuyên dụng dùng để đo gia tốc, vận tốc và độ dịch chuyển rung của máy móc. Với khả năng đo RMS, EQ Peak và EQ P-P, kết hợp cảm biến gia tốc chất lượng cao, TES-3101 giúp đánh giá tình trạng thiết bị, phát hiện sớm sự cố và hỗ trợ bảo trì dự đoán trong các hệ thống cơ khí, sản xuất và công nghiệp nặng.

Vì sao nên chọn Máy đo độ rung TES-3101?

• Đo đa thông số (Acceleration / Velocity / Displacement) trong một thiết bị.
• Dải đo rộng nhờ sử dụng các cảm biến gia tốc có độ nhạy khác nhau.
• Tính năng ghi dữ liệu tự động qua thẻ microSD, tiện theo dõi dài hạn.
• Có đầu cắm tai nghe giúp phát hiện tiếng ồn bất thường của máy móc.
• Hoạt động ổn định trong môi trường khắc nghiệt nhờ cảm biến bền bỉ.
• Chức năng xem MAX/MIN giúp đánh giá nhanh dao động bất thường.
• Dễ dàng kết nối với PC qua cổng USB để phân tích dữ liệu chuyên sâu.

Tính năng nổi bật

• Đo gia tốc (Acceleration), vận tốc (Velocity) và độ dịch chuyển (Displacement).
• Các chế độ đo: RMS, EQ Peak và EQ Peak-to-Peak.
• Sử dụng accelerometer chất lượng cao, phù hợp môi trường công nghiệp khắc nghiệt.
• Màn hình LCD có đèn nền, hỗ trợ làm việc trong điều kiện thiếu sáng.
• Ghi dữ liệu tự động vào thẻ microSD.
• Kết nối USB để truyền dữ liệu sang máy tính.
• Tai nghe giúp xác định tiếng ồn bất thường trong thiết bị.
• Chức năng ghi giá trị lớn nhất/nhỏ nhất (MAX/MIN).
• Bộ nhớ thủ công lưu được 99 dữ liệu.

Đặc điểm nổi bật

• Thiết kế nhỏ gọn, chắc chắn, phù hợp sử dụng trong công tác bảo trì cơ điện.
• Hoạt động tốt trong môi trường có điều kiện rung và nhiệt độ đa dạng.
• Pin AA dễ thay thế, thời lượng hoạt động đến 8 giờ liên tục.
• Lưu trữ dữ liệu linh hoạt: bộ nhớ trong + thẻ nhớ microSD.
• Cảm biến có độ bền cao, phù hợp làm việc trong môi trường khắc nghiệt.

Thông số kỹ thuật

Ứng dụng sản phẩm

• Kiểm tra độ rung động cơ, máy bơm, quạt công nghiệp
• Bảo trì dự đoán (Predictive Maintenance) cho dây chuyền sản xuất.
• Giám sát tình trạng máy móc xoay (rotating machinery).
• Phân tích độ rung trong lĩnh vực cơ khí, lắp đặt và vận hành máy.
• Kiểm tra tiếng ồn và rung gây ra từ vòng bi, trục, bánh răng.
• Ứng dụng trong HVAC, nhà máy, công trình, hệ thống kỹ thuật.

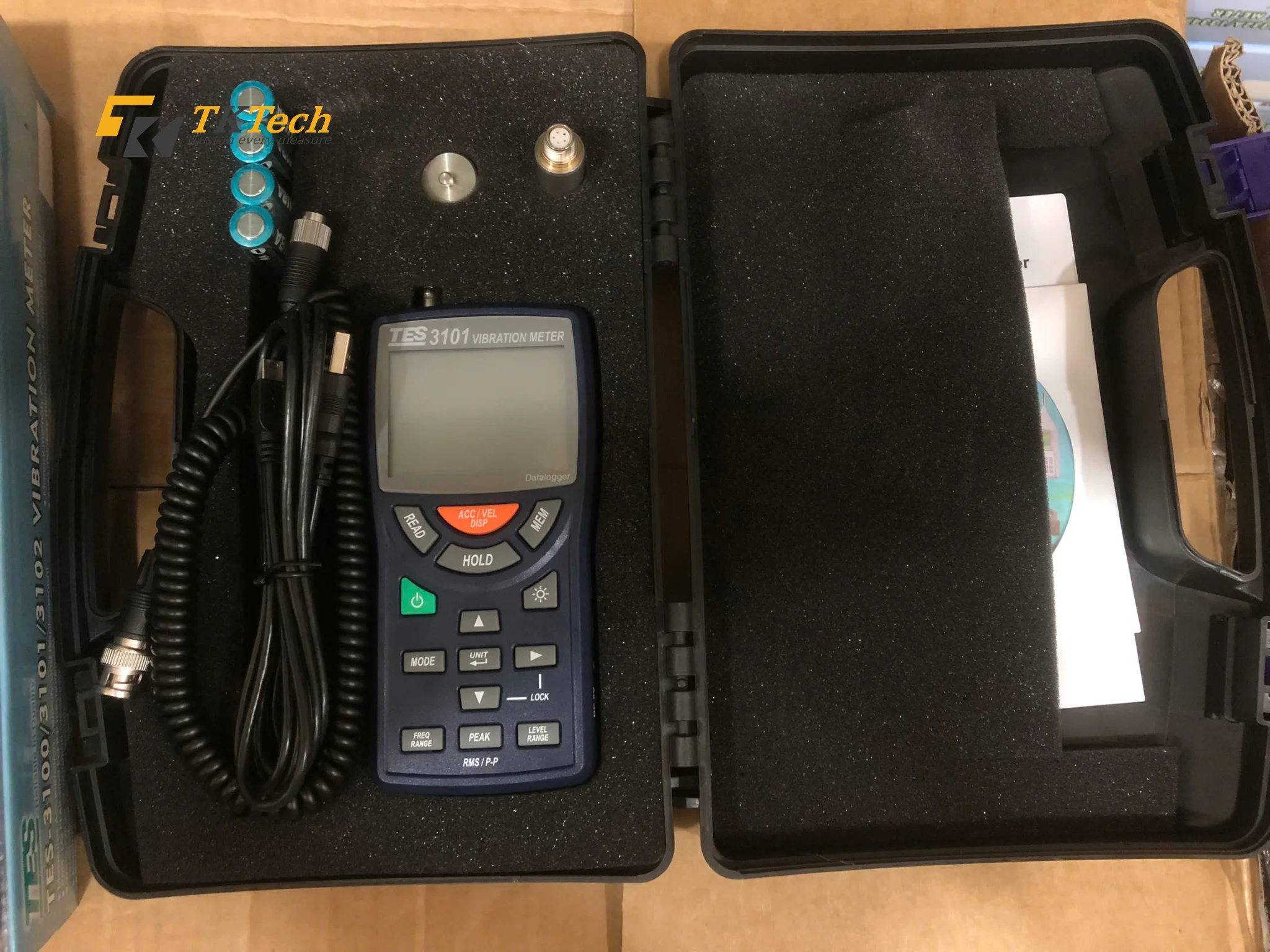

Phụ kiện sản phẩm

• Hướng dẫn sử dụng.
• Pin AA.
• Dây cáp Micro-USB.
• Phần mềm CD.

Hướng Dẫn Sử Dụng & Lưu Ý Khi Đo

Máy đo độ rung TES-3101 là thiết bị chuyên dụng dùng để kiểm tra tình trạng rung của động cơ, motor, máy bơm, quạt công nghiệp, ổ bi… nhằm phát hiện sớm hư hỏng và đảm bảo vận hành ổn định.
Nhờ cảm biến gia tốc có độ nhạy cao, TES-3101 cho phép đo gia tốc – vận tốc – độ dịch chuyển nhanh và chính xác, phù hợp cho bảo trì công nghiệp, HVAC, cơ điện và kiểm tra an toàn máy móc.

Để phép đo đạt độ tin cậy cao nhất, hãy làm theo hướng dẫn dưới đây.

Quy trình kiểm tra máy trước khi đo

Bước 1: Kiểm tra tổng quan thiết bị

Đối với máy mới:

• Đảm bảo cảm biến rung và dây cáp còn nguyên vẹn, không đứt gãy.
• Màn hình LCD sáng rõ, không có điểm chết.
• Nút bấm phím chức năng phản hồi tốt.

Đối với máy đã dùng:

• Kiểm tra đầu cảm biến xem có bị móp, méo, nứt hoặc bị oxy hóa không.
• Vuốt dây cáp xem có điểm gãy ngầm hoặc chỗ lỏng.
• Lắp pin vào, bật nguồn và xem máy có báo lỗi hay lên sai ký tự không.

Lưu ý: Các hư hỏng nhỏ ở đầu cảm biến đều làm sai lệch dữ liệu rung rất nhiều.

Bước 2: Kiểm tra trạng thái pin

TES-3101 dùng pin 9V hoặc pin AA tùy phiên bản. Nếu mức pin yếu:

• Kết quả đo sẽ dao động bất thường.
• Màn hình bị mờ, nhấp nháy hoặc không lưu dữ liệu.

Khuyến nghị: luôn dùng pin Alkaline chất lượng cao.

Bước 3: Chọn vị trí đo phù hợp

• Luôn đặt cảm biến vuông góc với bề mặt cần đo.
• Ưu tiên đo gần ổ bi, thân motor, trục quay, bơm và quạt.
• Tránh đo trên nắp mỏng, tấm che rung vì dễ sinh sai số.

Nếu đo trên động cơ lớn:

• Có thể dùng nam châm gắn cảm biến để giữ cố định.

Bước 4: Cố định cảm biến và chờ ổn định

• Giữ cảm biến thật chắc tay hoặc gắn bằng vít/nam châm.
• Khi tiếp xúc, chờ 3–5 giây để giá trị ổn định rồi mới ghi nhận.

Bước 5: Đọc kết quả hiển thị

TES-3101 hiển thị theo 3 dạng chính:

• Acceleration (Gia tốc – m/s²) → phát hiện va đập bất thường
• Velocity (Vận tốc – mm/s) → tiêu chuẩn ISO đánh giá rung động
• Displacement (Độ dịch chuyển – mm) → rung ở tốc độ thấp

Bạn nên đối chiếu với mức giới hạn theo tiêu chuẩn ISO 10816 hoặc ISO 20816.

Chu kỳ hiệu chuẩn khuyến nghị

TES-3101 là thiết bị điện tử cảm biến, vì vậy cần hiệu chuẩn định kỳ:

Hiệu chuẩn nên thực hiện tại các trung tâm đạt chuẩn ISO/IEC 17025 để đảm bảo độ chính xác của cảm biến rung.

Lỗi thường gặp & cách khắc phục

Phân Tích Chủng Loại Tes-3101

Dòng TES-3101 được xếp vào nhóm máy đo độ rung cầm tay chuyên nghiệp, sử dụng cảm biến gia tốc ngoài (external accelerometer) cho độ chính xác và độ ổn định cao hơn loại cảm biến tích hợp.

Dưới đây là phân tích cụ thể theo công năng – cấu hình – đối tượng phù hợp.

2.1. Theo chức năng đo

TES-3101 hỗ trợ 3 đại lượng chính:

1. Acceleration – Gia tốc rung (m/s²)
   • Dùng để xác định va đập, rung bất thường, hư hỏng ổ bi.

2. Velocity – Vận tốc rung (mm/s)
   • Là thông số chuẩn ISO 10816/20816
   • Dùng phổ biến nhất trong bảo trì motor, quạt, bơm.
3. Displacement – Độ dịch chuyển (mm)
   • Dùng cho máy quay tốc độ thấp (turbine, motor công suất lớn).

→ Bộ 3 đại lượng này giúp thiết bị phù hợp từ máy nhỏ đến máy công nghiệp nặng.

2.2. Theo cấu hình cảm biến

TES-3101 sử dụng:

• Cảm biến gia tốc rời, kết nối qua dây cáp bền
• Độ nhạy cao, chống nhiễu tốt
• Có thể dùng thêm nam châm gắn cảm biến để đo trên motor lớn

Ưu điểm so với cảm biến tích hợp:

• Đo chính xác hơn
• Giảm ảnh hưởng từ rung tay
• Đo được nhiều vị trí hẹp hoặc bề mặt cong

2.3. Theo phạm vi ứng dụng

TES-3101 phù hợp cho:

Nhà máy – xưởng sản xuất

• Motor
• Quạt gió
• Máy nén khí
• Máy bơm
• Ổ bi, trục quay

Kỹ thuật HVAC – bảo trì tòa nhà

• Kiểm tra rung của AHU, FCU
• Kiểm tra độ rung quạt hút – quạt thổi
• Phát hiện mất cân bằng hoặc lệch trục

Kỹ thuật viên bảo trì cơ điện – cơ khí

• Chẩn đoán hư hỏng sớm
• Theo dõi xu hướng rung định kỳ (Predictive Maintenance)

So sánh sản phẩm cùng phân khúc giá

Phân tích Chi phí / Lợi ích (Value Analysis)

1. Đo rung toàn diện — nhiều thông số
   • TES-3101 cho phép đo gia tốc, vận tốc và độ dịch chuyển — giúp bạn có cái nhìn toàn diện về tình trạng rung của máy / thiết bị.
   • Có RMS, EQ-Peak, EQ-P-P… nghĩa là không chỉ đo giá trị tức thời mà còn theo dõi đỉnh/rung đỉnh → phát hiện sớm lỗi máy, lệch trục, hư ổ bi, lắp ráp kém, v.v.
2. Lưu / ghi dữ liệu & theo dõi dài hạn
   • Với thẻ micro SD + giao tiếp USB, bạn có thể xuất dữ liệu sang PC, lưu log dài hạn, phân tích biểu đồ — rất hữu ích cho bảo trì, giám sát máy hàng tuần, hàng tháng.
   • Chức năng Max/Min + lưu 99 dữ liệu thủ công — thuận tiện khi kiểm tra nhiều máy / vị trí khác nhau, hoặc khi cần đối chứng rung theo thời gian.
3. Cảm biến chất lượng + dải đo rộng
   • Accelerometer dùng PA-01 với độ nhạy khá tốt (5 mV/(m/s²)), phạm vi gia tốc tới 200 m/s² — đủ mạnh để kiểm tra máy móc lớn, động cơ công nghiệp.
   • Đáp ứng tần số đến ~10 kHz → có thể phát hiện rung động cao tần, rung từ động cơ tốc độ cao, máy quay, động cơ điện, hệ thống cơ khí — phù hợp công nghiệp hơn máy đơn giản.
4. Ứng dụng rộng & giá trị sử dụng lâu dài
   • Thích hợp cho bảo trì công nghiệp, kiểm tra định kỳ máy, phát hiện lệch trục, ổ bi, dao cắt, thiết bị quay, bơm, quạt, motor, hộp số, máy CNC, v.v.
   • Nếu bạn làm ở nhà máy, xưởng, công trình, dùng nhiều máy móc → Thiết bị đo độ rung TES-3101 là công cụ “đa năng, mạnh, đáng tin cậy” để theo dõi tình trạng rung và ngăn ngừa lỗi trước khi hỏng hẳn.
   • Với việc lưu log và xuất dữ liệu, bạn có thể lưu hồ sơ bảo trì, lập báo cáo, phân tích xu hướng — rất giá trị cho quản lý bảo trì, bảo hành.

Hướng dẫn bảo quản/bảo trì … để tăng tuổi thọ thiết bị

 Bảo quản thiết bị khi không sử dụng

• Tắt máy và tháo pin nếu không dùng trong 1–2 tuần để tránh rò rỉ pin gây hỏng bo mạch.
• Cất máy trong túi chống sốc hoặc hộp bảo quản đi kèm để hạn chế va đập.
• Tránh để nơi ẩm cao, nhiệt độ trên 50°C, gần motor đang chạy, lò hơi hoặc khu vực có dung môi bay hơi.
• Luôn che nắp bảo vệ đầu cảm biến để tránh bụi kim loại hoặc dầu mỡ bám vào.

1.2. Bảo trì cảm biến đo rung (phần quan trọng nhất)

Đầu cảm biến là bộ phận quyết định 90% độ chính xác:

• Lau nhẹ đầu cảm biến bằng khăn khô mềm sau mỗi lần đo.
• Không để rơi cảm biến xuống sàn hoặc va vào bề mặt kim loại vì sẽ làm lệch trục cảm biến.
• Tránh xoắn, nén hoặc gập dây kết nối cảm biến vì dễ gây đứt ngầm.
• Nếu cảm biến có dấu hiệu:
  • Giá trị rung dao động thất thường
  • Phải giữ rất mạnh mới đọc được
  • Dây có điểm gãy
    Nên thay cảm biến ngay, vì lỗi cảm biến không thể tự sửa.

1.3. Bảo trì máy chính

• Lau màn hình LCD và bàn phím bằng khăn ẩm không dùng hóa chất mạnh.
• Kiểm tra khoang pin 1–2 tháng/lần, vệ sinh các điểm tiếp xúc bằng tăm bông và cồn 70°.
• Nếu máy bị vào bụi mịn, nên mang đến trung tâm kỹ thuật để vệ sinh nội bộ.

1.4. Kiểm tra và hiệu chuẩn định kỳ

• Kỹ thuật viên nên kiểm tra nhanh bằng cách đo trên motor chuẩn hoặc nguồn rung chuẩn.
• Hiệu chuẩn chính thức theo chu kỳ:
  • 6–12 tháng/lần cho xưởng, nhà máy thông thường
  • 3–6 tháng/lần cho môi trường rung mạnh, ẩm, bụi, nhiệt cao

Đây là bước quan trọng để đảm bảo kết quả rung luôn ổn định theo tiêu chuẩn ISO.

Giải thích Thuật ngữ Chuyên Môn

Chính sách – Thông tin bổ trợ

Cung cấp thêm thông tin (quy chuẩn) – Tiêu chuẩn sản phẩm lưu hành tại Việt Nam (TCVN)

Thiết bị đo độ rung TES-3101 được sản xuất theo hệ thống quản lý chất lượng quốc tế và tuân thủ các tiêu chuẩn liên quan đến thiết bị đo dao động cơ học. Khi được nhập khẩu và phân phối tại thị trường Việt Nam, thiết bị phải trải qua quy trình kiểm định và đánh giá theo các quy chuẩn kỹ thuật quốc gia dành cho dụng cụ đo độ rung.

TES-3101 đáp ứng các yêu cầu kỹ thuật theo những tiêu chuẩn sau:

• Độ chính xác và sai số đo được kiểm chứng theo TCVN 7878-1 (đo rung và đánh giá phơi nhiễm rung) và các tiêu chuẩn ISO tương đương.
• Chất liệu thân máy, cảm biến và dây dẫn đạt tiêu chuẩn an toàn cơ điện, không gây nhiễu hay tích điện trong quá trình vận hành.
• Khả năng hoạt động ổn định trong điều kiện khí hậu nhiệt đới tại Việt Nam, đảm bảo độ bền và độ nhạy của cảm biến khi sử dụng trong môi trường từ 0–40°C.
• Trước khi phân phối, mỗi thiết bị được kiểm tra ngoại quan – kiểm tra độ nhạy cảm biến – hiệu chuẩn sơ bộ bởi đơn vị nhập khẩu, đảm bảo máy hoàn toàn sẵn sàng để đưa vào sử dụng.

Nhờ tuân thủ đầy đủ các tiêu chuẩn kỹ thuật, TES-3101 thích hợp sử dụng trong công nghiệp sản xuất, bảo trì máy móc, phòng thí nghiệm và các đơn vị kiểm định.

Chứng Chỉ và Nguồn Gốc (CO/CQ)

TES-3101 là sản phẩm chính hãng thuộc thương hiệu TES Electrical Electronic Corp. (Đài Loan) và đi kèm trọn bộ chứng từ CO/CQ theo lô hàng nhập khẩu.

Bộ chứng nhận bao gồm:

• CO (Certificate of Origin): xác nhận rõ ràng xuất xứ thiết bị, phục vụ cho thủ tục thông quan và hồ sơ pháp lý.
• CQ (Certificate of Quality): chứng minh máy đạt chuẩn chất lượng của nhà sản xuất, đã được kiểm tra hoạt động và hiệu chuẩn tại xưởng.

Khi mua hàng tại đại lý phân phối chính thức như Thương Tín, khách hàng có thể yêu cầu cung cấp bản sao CO/CQ kèm hóa đơn VAT, phù hợp cho nhu cầu hồ sơ thầu, bàn giao công trình hoặc chứng nhận kỹ thuật.

Bảo hành và Phụ tùng thay thế

Chính sách bảo hành

• Thời hạn bảo hành: 12 tháng đối với các lỗi kỹ thuật phát sinh do nhà sản xuất.
• Phạm vi bảo hành: bao gồm cảm biến, màn hình, bo mạch và khả năng hiển thị dữ liệu (không áp dụng khi máy bị rơi, ngấm nước hoặc sử dụng sai hướng dẫn).
• Hình thức bảo hành: sửa chữa hoặc đổi mới tùy theo tình trạng thiết bị.
• Địa điểm bảo hành: Trung tâm kỹ thuật Thương Tín – 232/14 Đường số 9, Phường Thông Tây Hội, TP. Hồ Chí Minh.

Phụ tùng thay thế & dịch vụ kỹ thuật

TES-3101 có đầy đủ linh kiện thay thế:

• Cảm biến rung (Accelerometer)
• Dây tín hiệu
• Đầu nối – Adapter
• Bao bảo vệ và ốp chống va đập

Tất cả phụ kiện đều là hàng chính hãng được nhập trực tiếp từ TES, đảm bảo khả năng tương thích và độ chính xác sau khi thay thế. Thương Tín cũng hỗ trợ hiệu chuẩn định kỳ, kiểm tra lại độ nhạy cảm biến và vệ sinh bảo trì theo yêu cầu.

Lưu ý sử dụng để tăng tuổi thọ thiết bị

Máy đo độ rung TES-3101 có độ bền cao nhưng để hoạt động ổn định lâu dài, người dùng nên:

• Tránh để cảm biến va đập mạnh hoặc tiếp xúc với dầu mỡ công nghiệp.
• Không sử dụng máy trong môi trường vượt quá ngưỡng nhiệt độ cho phép.
• Thực hiện hiệu chuẩn định kỳ 12 tháng/lần nếu dùng trong môi trường công nghiệp nặng.
