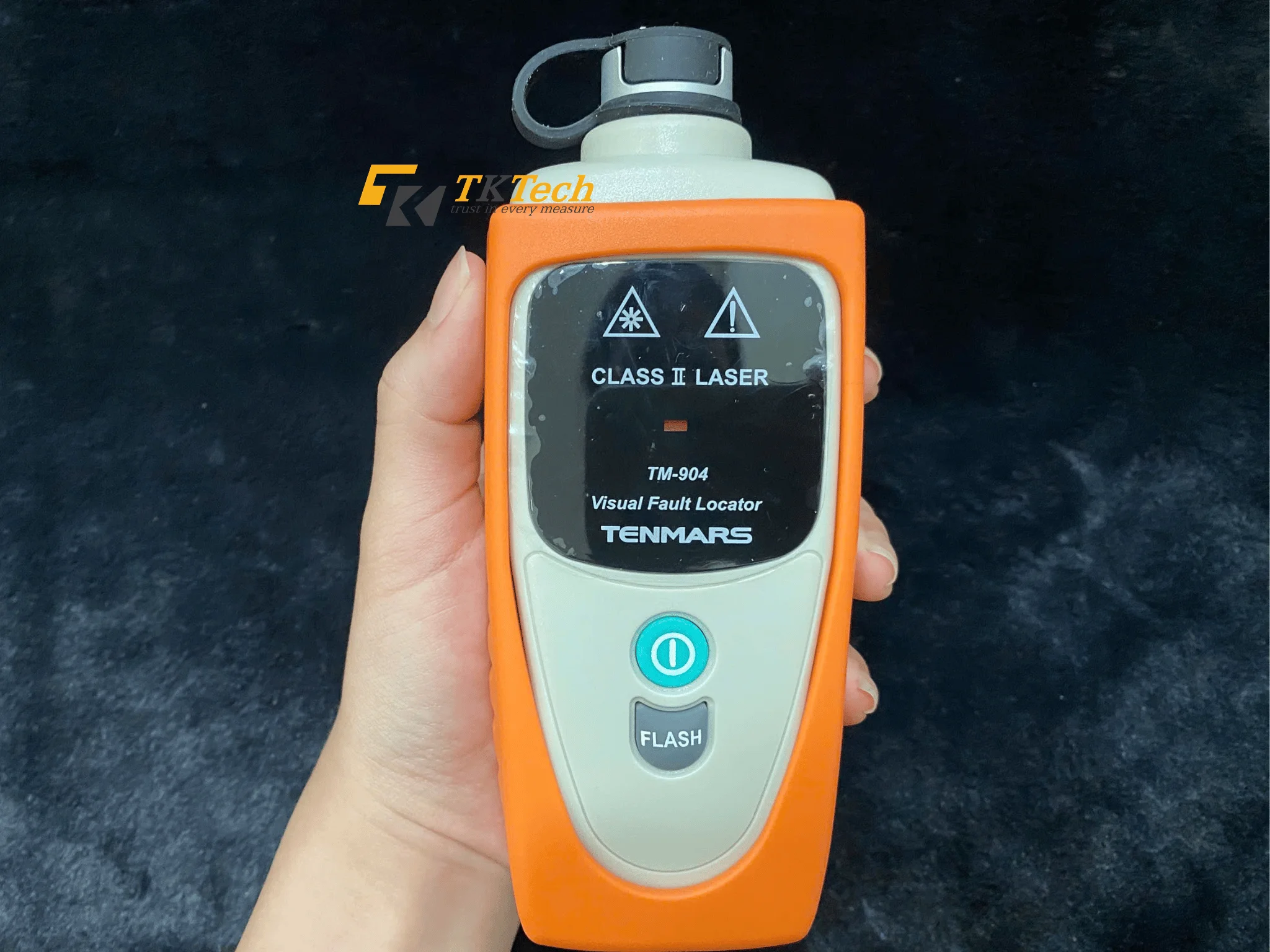

Máy kiểm tra dây cáp Tenmars TM-904

Giới thiệu về máy kiểm tra cáp quang Tenmars TM-904

Thiết bị định vị lỗi sợi quang (Fiber Fault Locator) Tenmars TM-904 được thiết kế để phát hiện nhanh các điểm đứt, suy hao hoặc lỗi kết nối trên cáp quang. Thiết bị phát ra tia laser dọc theo sợi quang, giúp người dùng dễ dàng xác định vị trí lỗi thông qua ánh sáng rò rỉ tại điểm hư hỏng.

Với hai chế độ phát liên tục và nhấp nháy hỗ trợ tối đa trong việc thi công, kiểm tra và bảo trì hệ thống cáp quang là lắp đặt mới hay chẩn đoán hệ thống hiện có.

Tính năng nổi bật

• Định vị lỗi sợi quang bằng tia laser bước sóng 635nm
• Hỗ trợ hai chế độ phát: liên tục và nhấp nháy (2Hz)
• Tương thích đầu nối chuẩn FC 2.5mm phổ biến
• Phát hiện các lỗi: đứt sợi, gập cong, suy hao, đầu nối lỗi
• Khoảng cách kiểm tra lên đến 4km (single-mode)
• Phù hợp cả sợi quang single-mode và multi-mode
• Thiết kế nhỏ gọn, dễ sử dụng

Đặc điểm nổi bật

• Xác định vị trí lỗi trực quan bằng ánh sáng laser đỏ
• Dễ dàng kiểm tra nhanh trong quá trình thi công
• Tăng hiệu quả sửa chữa và bảo trì hệ thống mạng quang
• Hoạt động ổn định trong nhiều điều kiện môi trường
• Tiêu chuẩn an toàn IEC 60825-1:2014 (Class II)

Thông số kỹ thuật

Ứng dụng sản phẩm

• Kiểm tra và thi công hệ thống cáp quang
• Phát hiện điểm đứt hoặc suy hao trên tuyến cáp
• Bảo trì mạng viễn thông, FTTH
• Ứng dụng trong trung tâm dữ liệu và hệ thống mạng quang
• Hỗ trợ kỹ thuật viên trong lắp đặt và sửa chữa

Phụ kiện sản phẩm

• Thiết bị chính Tenmars TM-904
• Hướng dẫn sử dụng
• (Phụ kiện có thể thay đổi tùy theo nhà cung cấp)

Hướng dẫn vận hành Tenmars TM-904 và các lưu ý quan trọng

Máy kiểm tra dây cáp Tenmars TM-904 là thiết bị chuyên dùng để phát hiện nhanh các lỗi trên cáp quang như đứt sợi, suy hao tín hiệu hoặc điểm gãy ngầm bên trong tuyến cáp. Thiết bị sử dụng tia laser đỏ bước sóng 635nm công suất thấp giúp kỹ thuật viên dễ dàng quan sát và xác định chính xác vị trí lỗi mà không làm ảnh hưởng đến hệ thống đang vận hành.

Để thiết bị hoạt động ổn định và cho kết quả kiểm tra đáng tin cậy, người dùng nên thực hiện đúng quy trình dưới đây.

Quy trình kiểm tra máy trước khi sử dụng

Trước mỗi lần thao tác, việc kiểm tra tổng thể thiết bị sẽ giúp hạn chế sai số và tránh phát sinh lỗi trong quá trình đo kiểm cáp quang.

Bước 1: Kiểm tra ngoại quan thiết bị

• Với máy mới, hãy kiểm tra phần thân máy, cổng kết nối FC universal ferrule connector 2.5mm và nút bấm chức năng đảm bảo không bị lỏng, nứt hoặc trầy xước mạnh.
• Đối với máy đã qua sử dụng, cần kiểm tra đầu phát laser có bị bám bụi, trầy đầu connector hoặc oxy hóa không. Đây là nguyên nhân phổ biến khiến tín hiệu phát ra yếu hoặc sai lệch vị trí lỗi.

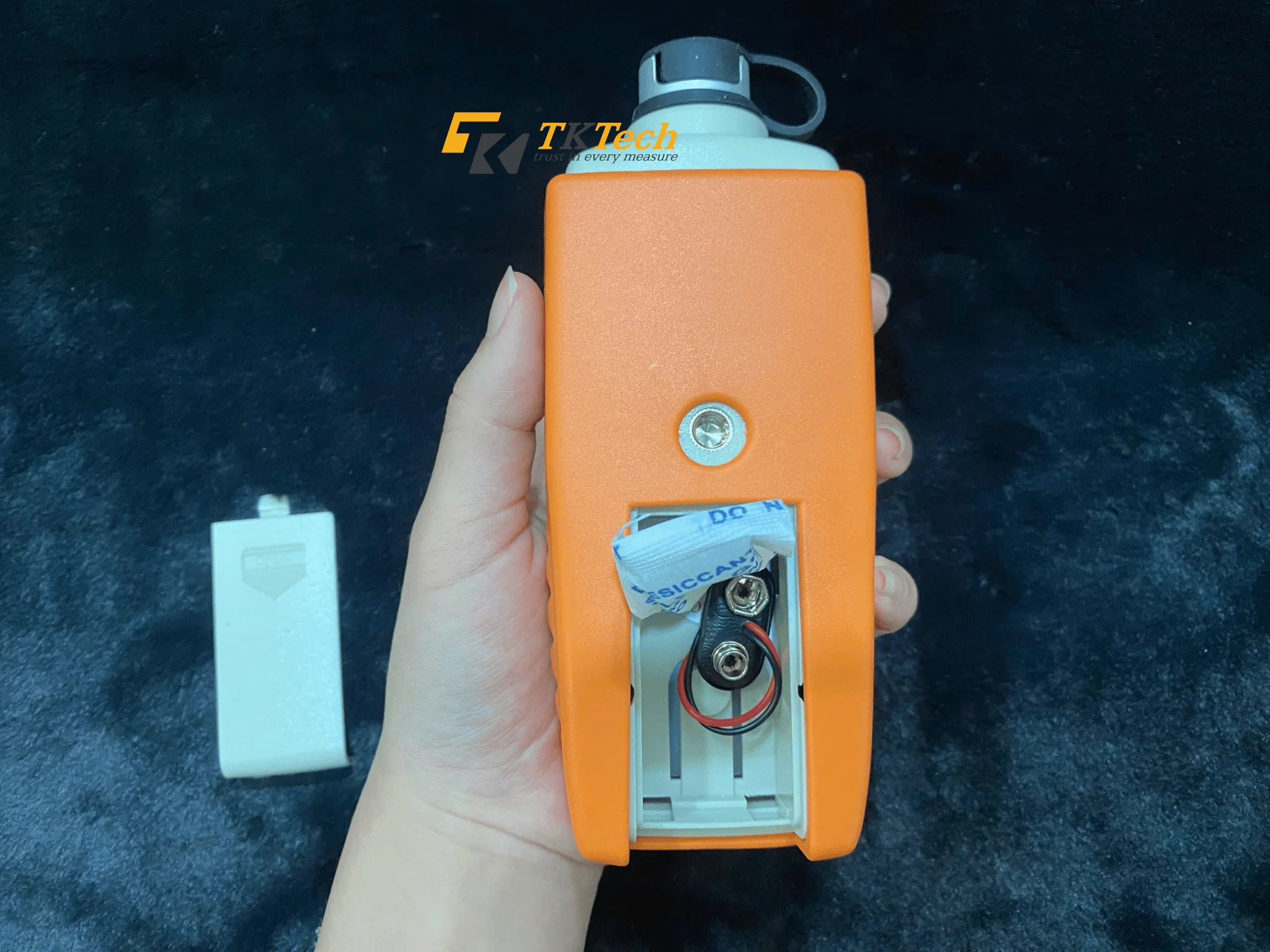

• Đảm bảo pin còn đủ dung lượng để tia laser phát ổn định trong suốt quá trình kiểm tra.

Bước 2: Làm sạch đầu nối cáp quang

• Trước khi kết nối với sợi quang, cần vệ sinh sạch đầu connector bằng khăn chuyên dụng hoặc giấy lau sợi quang.
• Không dùng tay chạm trực tiếp vào đầu ferrule vì dầu từ tay có thể làm suy giảm tín hiệu và ảnh hưởng đến độ chính xác khi kiểm tra.
• Nếu đầu connector bị bụi hoặc bẩn nặng, nên vệ sinh kỹ trước khi tiếp tục thao tác.

Bước 3: Kết nối thiết bị với tuyến cáp cần kiểm tra

• Gắn đầu nối của TM-904 vào đầu cáp quang cần kiểm tra và siết nhẹ để đảm bảo tiếp xúc tốt.
• Không siết quá mạnh để tránh làm hỏng đầu ren hoặc đầu ferrule của cáp quang.
• Sau khi kết nối xong, bật nguồn thiết bị và lựa chọn chế độ phát phù hợp.

Bước 4: Chọn chế độ kiểm tra và quan sát kết quả

Thiết bị hỗ trợ hai chế độ chính:

• Chế độ phát liên tục: giúp kiểm tra đường truyền ổn định và quan sát trực tiếp điểm rò rỉ ánh sáng
• Chế độ nhấp nháy (flashing): hỗ trợ nhận diện tuyến cáp nhanh hơn khi làm việc với nhiều sợi quang cùng lúc

Quan sát dọc tuyến cáp, nếu xuất hiện ánh sáng đỏ rò rỉ tại một vị trí cụ thể thì đó thường là điểm gãy, nứt hoặc vị trí suy hao lớn cần xử lý

Chu kỳ kiểm tra và hiệu chuẩn khuyến nghị

Dù là thiết bị kiểm tra đơn giản nhưng máy kiểm tra cáp mạng Tenmars TM-904 vẫn nên được kiểm tra định kỳ để đảm bảo tia laser phát ra luôn ổn định.

• Với tần suất sử dụng thông thường trong thi công mạng hoặc bảo trì hệ thống viễn thông, nên kiểm tra tình trạng hoạt động mỗi 3–6 tháng/lần.
• Nếu thiết bị thường xuyên làm việc ngoài công trường, môi trường bụi bẩn hoặc độ ẩm cao, nên rút ngắn chu kỳ kiểm tra xuống còn 1–3 tháng/lần để tránh ảnh hưởng đến đầu phát laser.

Ngoài ra, nên kiểm tra định kỳ độ sáng của tia phát và độ ổn định của connector để đảm bảo khả năng xác định lỗi luôn chính xác.

Lỗi thường gặp và cách khắc phục

Trong quá trình sử dụng, người dùng có thể gặp một số tình huống phổ biến dưới đây.

Bảo quản và bảo trì để tăng tuổi thọ thiết bị

Để model Tenmars TM-904 luôn hoạt động ổn định và duy trì độ chính xác cao, bạn nên chú ý một số điểm sau:

• Vệ sinh đầu kết nối quang sau mỗi lần sử dụng để tránh bụi bẩn tích tụ
• Bảo quản máy ở nơi khô ráo, tránh độ ẩm cao hoặc ánh nắng trực tiếp
• Không để thiết bị rơi rớt hoặc va đập mạnh vì có thể ảnh hưởng đến đầu phát laser
• Tháo pin khi không sử dụng trong thời gian dài để tránh chảy pin
• Kiểm tra định kỳ đầu connector và công suất phát để đảm bảo hiệu suất ổn định

So sánh sản phẩm cùng phân khúc giá

Địa chỉ bán thiết bị kiểm tra tín hiệu cáp mạng Tenmars TM-904 uy tín tại TP.HCM

Thương Tín cung cấp thiết bị đo kiểm trên toàn quốc với hệ thống kho sẵn hàng, hỗ trợ giao nhanh và kiểm tra trước khi nhận.

Ưu điểm khi mua tại Thương Tín:

• Giao hàng toàn quốc nhanh chóng
• Kiểm tra đúng model – đúng cấu hình trước khi thanh toán
• Hỗ trợ đổi trả khi phát sinh lỗi kỹ thuật
• Cam kết hoàn tiền nếu phát hiện hàng giả

FAQ – Câu hỏi thường gặp về Tenmars TM-904

Máy test cáp mạng Tenmars TM-904 dùng để kiểm tra những lỗi nào của cáp quang?
Thiết bị giúp phát hiện nhanh điểm đứt sợi, uốn cong quá mức, suy hao ánh sáng và lỗi kết nối tại đầu connector.

Người mới có thể sử dụng thiết bị này dễ dàng không?
Thiết bị có thao tác rất đơn giản, chỉ cần kết nối đầu cáp và chọn chế độ phát sáng là có thể kiểm tra ngay tại hiện trường.

Thiết bị có phù hợp cho thi công mạng nội bộ và FTTH không?
Thiết bị phù hợp cho cả hệ thống mạng LAN quang, FTTH, camera quang và hạ tầng viễn thông.
