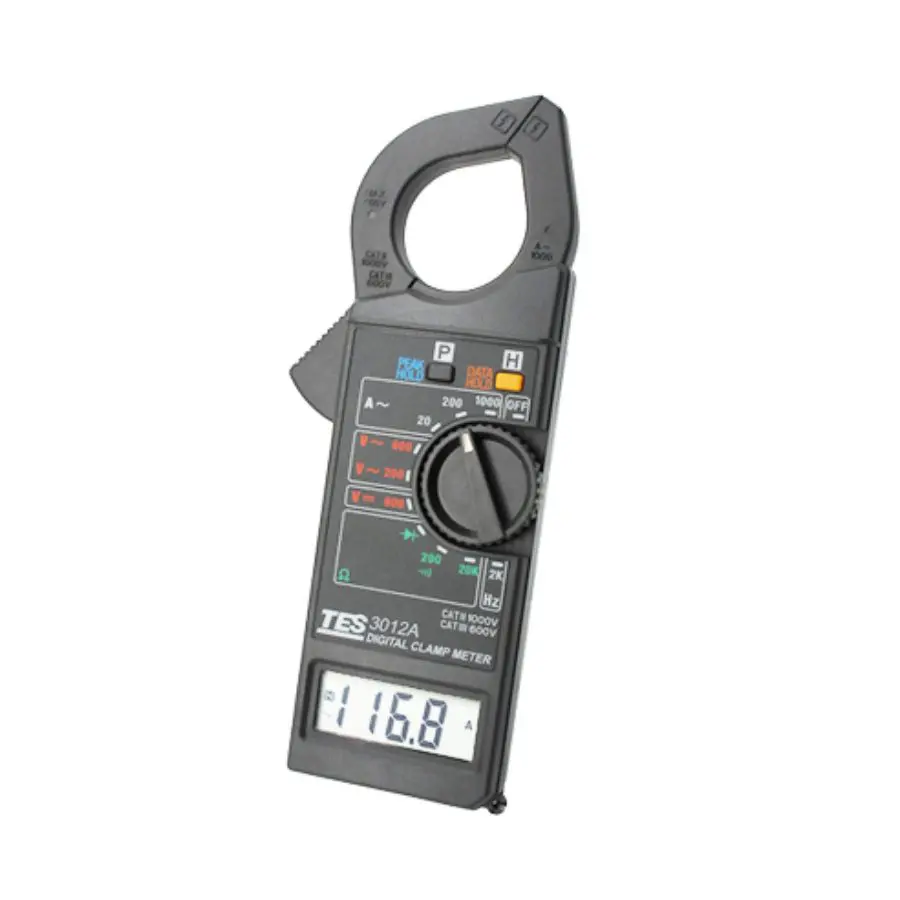

Ampe kìm AC/DC TES-3012A (1000A, 600V)

Giới thiệu về Ampe kìm AC/DC TES-3012A

Ampe kìm TES-3012A là thiết bị đo dòng điện đa năng, hỗ trợ đo cả AC và DC với dải đo rộng đến 1000A, phù hợp cho nhiều ứng dụng từ dân dụng đến công nghiệp. Với tiêu chuẩn an toàn CAT II 1000V và CAT III 600V, máy mang lại độ an toàn cao khi vận hành. Thiết kế chắc chắn, thao tác đơn giản và tích hợp nhiều chức năng đo giúp TES-3012A trở thành lựa chọn đáng tin cậy cho kỹ thuật viên điện, bảo trì và kiểm tra hệ thống điện.

Vì sao nên chọn Ampe kìm TES-3012A?

• Hỗ trợ đo AC/DC Current với dải đo lớn: 20A / 200A / 1000A.
• Độ an toàn cao với tiêu chuẩn CAT II – CAT III.
• Có chức năng Peak Hold, Data Hold giúp lưu lại giá trị tức thời.
• Tích hợp đo tần số, kiểm tra diode, và báo liên tục.
• Hiệu suất cao, độ bền tốt, đáp ứng nhiều nhu cầu trong bảo trì điện.

Tính năng nổi bật

• Đo dòng AC/DC lên đến 1000A.
• Chức năng Peak Value Response với tốc độ phản hồi khoảng 100ms.
• Tốc độ lấy mẫu: 2.5 lần/giây.
• Chức năng Data Hold giữ giá trị đo để đọc thuận tiện.
• Tích hợp Frequency Counter, Diode Test, Continuity Buzzer.
• Hiển thị cảnh báo pin yếu.

Đặc điểm nổi bật

• Hoạt động tốt trong môi trường 0–40°C, độ ẩm 0–80% RH.
• Thiết kế bền chắc, cầm nắm dễ dàng: 208 × 65 × 31 mm, trọng lượng 308g.
• Sử dụng pin 9V dễ thay thế, phù hợp làm việc tại hiện trường.
• Hỗ trợ đo đa năng, thích hợp cho công việc kiểm tra điện chuyên nghiệp.

Thông số kỹ thuật

Dòng AC (AC Current)

Thang đo	Độ phân giải	Độ chính xác (50/60Hz)	Bảo vệ quá tải
20A	10mA	±(2% giá trị đọc + 5 số đếm)	1000A (trong 30s)
200A	100mA	±(2% giá trị đọc + 5 số đếm)	1000A (trong 30s)
1000A	1A	±(2% giá trị đọc + 5 số đếm)	1000A (trong 30s)

Điện áp DC (DC Voltage)

Thang đo	Độ phân giải	Độ chính xác	Trở kháng vào	Bảo vệ quá tải
600V	1V	±(0.8% giá trị đọc + 2 số đếm)	10MΩ	600V

Điện áp AC (AC Voltage)

Thang đo	Độ phân giải	Độ chính xác (40–400Hz)	Trở kháng vào	Bảo vệ quá tải
200V	100mV	±(1.2% giá trị đọc + 3 số đếm)	10MΩ	600V
600V	1V	±(1.2% giá trị đọc + 3 số đếm)	10MΩ	600V

Điện trở (Resistance)

Thang đo	Độ phân giải	Độ chính xác	Điện áp hở mạch tối đa	Bảo vệ quá tải
200Ω	100mΩ	±(1% giá trị đọc + 2 số đếm)	3.5V	600V
20kΩ	10Ω	±(1% giá trị đọc + 2 số đếm)	0.3V	600V

Tần số (Frequency 10Hz–2kHz)

Thang đo	Độ phân giải	Độ chính xác	Độ nhạy đầu vào tối đa	Điện áp tối đa cho phép
2kHz	1Hz	±(1% giá trị đọc + 2 số đếm)	100mVrms	600V

Đo điốt (Diode Test)

Thang đo	Độ phân giải	Dòng kiểm tra tối đa	Điện áp hở mạch tối đa	Bảo vệ quá áp
Điốt	1mV	1.5mA	3.5V	600V

Kiểm tra liên tục (Continuity – Buzzer)

Thang đo	Độ phân giải	Trở vận hành	Điện áp hở mạch tối đa	Bảo vệ
Beep	0.1Ω	< 100Ω	3.5V	600V

Chế độ giữ đỉnh (Peak Hold)

Dòng AC – Peak Hold

Thang đo	Độ phân giải	Độ chính xác (50/60Hz)	Bảo vệ quá tải
20A	10mA	±(2% giá trị đọc + 10 số đếm)	1000A
200A	100mA	±(2% giá trị đọc + 10 số đếm)	1000A
1000A	1A	±(2% giá trị đọc + 10 số đếm)	1000A

Điện áp AC – Peak Hold

Thang đo	Độ phân giải	Độ chính xác (50/60Hz)	Trở kháng vào	Bảo vệ
200V	100mV	±(1.5% giá trị đọc + 8 số đếm)	10MΩ	600V
600V	1V	±(1.5% giá trị đọc + 8 số đếm)	10MΩ	600V

Thông số chung

• Nhiệt độ hoạt động: 0°C ~ 40°C, 0–80%RH
• Tốc độ lấy mẫu: 2.5 lần/giây
• Thời gian đáp ứng giá trị đỉnh: ~100ms
• Nguồn: Pin 9V 006P
• Kích thước & trọng lượng: 208 × 65 × 31mm; 308g
• Phụ kiện đi kèm: 1 bộ que đo, hướng dẫn sử dụng, hộp đựng, pin

Ứng dụng sản phẩm

• Đo dòng AC/DC trong hệ thống điện dân dụng và công nghiệp.
• Bảo trì, kiểm tra tủ điện, động cơ, máy móc công nghiệp.
• Kiểm tra tần số, diode, tính liên tục của mạch điện.
• Ứng dụng trong điện – điện tử, HVAC, cơ điện, kỹ thuật bảo trì.

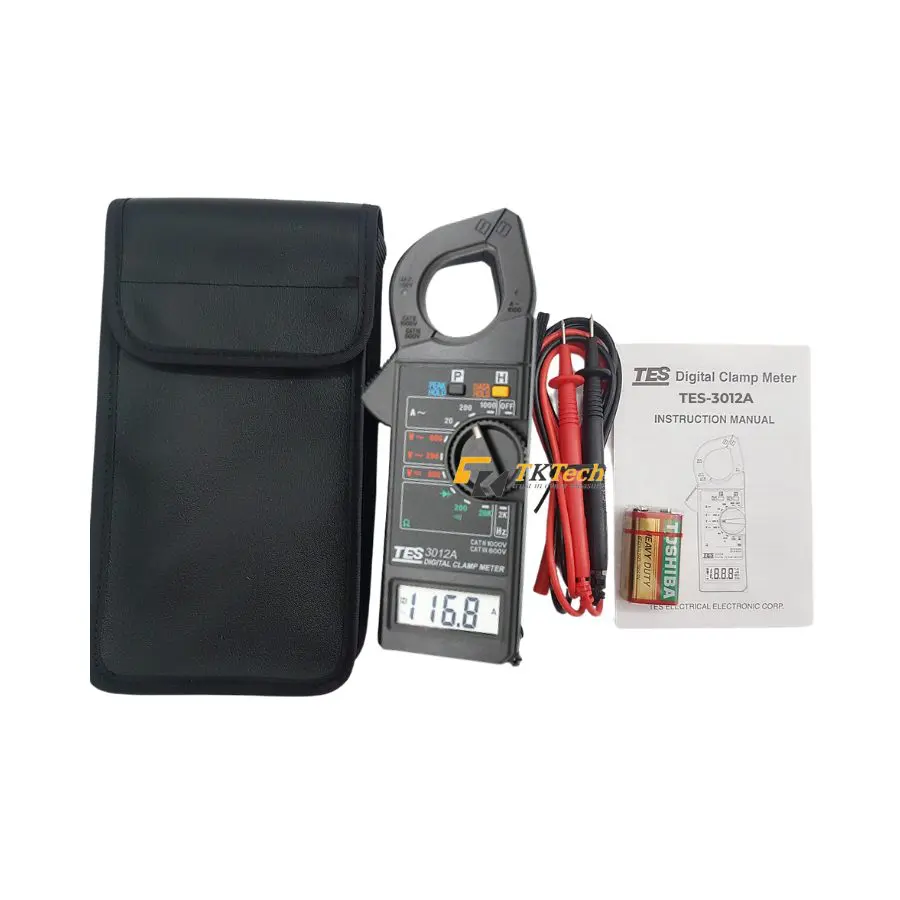

Phụ kiện sản phẩm

• 01 cặp dây đo.
• 01 sách hướng dẫn sử dụng.
• 01 bao đựng máy.
• 01 pin 9V.

Hướng Dẫn Sử Dụng & Lưu Ý Khi Đo

Ampe kìm AC/DC TES-3012A là thiết bị đo chuyên dụng cho điện lực, kỹ thuật công nghiệp và HVAC, cho phép đo dòng AC/DC bằng phương pháp kẹp dòng, đồng thời tích hợp thêm các chức năng như đo điện áp, điện trở, kiểm tra liên tục… Với cảm biến kẹp Hall Effect độ nhạy cao, máy phản hồi nhanh và cho kết quả ổn định trong nhiều điều kiện làm việc khác nhau.

Để đảm bảo phép đo chính xác và kéo dài tuổi thọ thiết bị, hãy thực hiện đúng các hướng dẫn dưới đây.

Quy Trình Kiểm Tra Máy

Bước 1: Kiểm tra tổng quan thiết bị

Đối với máy mới:

• Kiểm tra bề mặt kìm kẹp không bị nứt, cong hoặc lệch khớp.
• Màn hình LCD hiển thị rõ, không điểm chết.
• Vòng kẹp đóng mở nhẹ nhàng, không bị kẹt.

Đối với máy đã sử dụng:

• Đảm bảo hàm kẹp khít, không hở vì sẽ gây sai số khi đo dòng.
• Gạt công tắc xoay phải mượt, không bị rít.
• Kiểm tra dây đo (nếu dùng chế độ đo V/Ω) không đứt ngầm, chuôi cắm chắc chắn.
• Bề mặt cảm biến không bám bụi kim loại, không có vết cháy.

Nếu phát hiện hiện tượng bất thường, nên vệ sinh nhẹ và thử đo lại. Trường hợp sai số lớn, nên gửi bảo trì.

Bước 2: Chọn vị trí đo & chuẩn bị an toàn

• Tránh đo ở nơi ẩm ướt, nhiều hơi nước hoặc gần kim loại đang bị phóng tia lửa.
• Không đo gần động cơ công suất lớn đang khởi động vì có thể gây nhiễu từ.
• Khi đo dòng chỉ được kẹp 1 dây đơn – kẹp 2 dây cùng lúc sẽ cho kết quả = 0.

Lưu ý an toàn bắt buộc:

• Không chạm tay vào phần kim loại hở của dây dẫn.
• Mang găng tay cách điện nếu làm việc trong tủ điện 3 pha.
• Đặt thang đo dòng phù hợp (AC hoặc DC) trước khi kẹp dòng.

Bước 3: Cố định thiết bị và tiến hành đo

• Chọn thang đo một cấp cao hơn giá trị dự kiến để tránh quá tải.
• Ép hàm kẹp quanh dây dẫn cho đến khi đóng kín hoàn toàn.
• Giữ tay cầm chắc chắn, tránh rung lắc vì rung mạnh sẽ gây dao động số.

Với dòng DC, nhấn nút ZERO để triệt tiêu từ dư trước khi đo.

Bước 4: Đọc kết quả

• Quan sát màn hình LCD, giữ máy ổn định vài giây cho số liệu ổn định.
• Nếu muốn “đóng băng” giá trị, dùng nút HOLD.
• Với tải biến thiên (motor, điều hòa), nên quan sát ít nhất 5–10 giây để lấy giá trị trung bình.

Chu Kỳ Hiệu Chuẩn Khuyến Nghị

TES-3012A dùng cảm biến Hall và mạch xử lý điểm không, vì vậy chị̣u ảnh hưởng từ trường môi trường và thời gian sử dụng.

Chu kỳ hiệu chuẩn tiêu chuẩn:

• Môi trường ổn định (văn phòng, xưởng nhẹ): 12 tháng/lần
• Môi trường nặng (tủ điện 3 pha, nhà máy sản xuất, gần động cơ lớn): 6 tháng/lần

Nếu thiết bị rơi mạnh, đo sai lệch bất thường hoặc kẹp dòng không còn khít → nên kiểm tra ngay.

Lỗi Thường Gặp & Cách Khắc Phục

Hiện tượng	Nguyên nhân	Cách xử lý
Đo dòng sai số cao	Kẹp 2 dây cùng lúc, từ trường nhiễu, hàm kẹp bẩn	Chỉ đo 1 dây, lau sạch hàm kẹp, giữ máy ổn định
Không đo được dòng DC	Chưa ZERO, cảm biến bão hòa	Nhấn ZERO, tháo máy ra khỏi dây, chờ 5–10 giây rồi đo lại
Màn hình nhấp nháy	Pin yếu	Thay pin mới
Giá trị nhảy liên tục	Đo gần dây cao áp, động cơ lớn, rung tay	Đo xa nguồn nhiễu hơn, cố định vị trí tay
Kẹp không khít	Hàm bẩn, dính kim loại hoặc mạt sắt	Dùng khăn khô hoặc chổi mềm vệ sinh cảm biến

Phân Tích Chủng Loại TES-3012A

TES-3012A thuộc dòng ampe kìm đo AC/DC đa năng của TES – Đài Loan, tập trung vào tính linh hoạt, độ bền và khả năng đo dòng chính xác bằng cảm biến Hall.

Nhóm đo dòng AC/DC (ứng dụng chính)

• Đo tải điều hòa, motor, máy nén
• Đo dòng sạc ắc quy, nguồn DC
• Đo kiểm trong tủ điện 1 pha – 3 pha
• Giám sát tải tiêu thụ theo thời gian

Nhóm đo điện áp (AC/DC Voltage)

• Kiểm tra nhanh nguồn điện
• Đo áp DC trong hệ thống UPS, pin năng lượng

Nhóm đo trở, liên tục

• Tìm điểm đứt dây
• Kiểm tra điện trở thiết bị/linh kiện
• Test đường dây trong hệ thống cảnh báo – camera – điện nhẹ

Chủng loại đầu đo tương thích (khi cần mở rộng)

TES-3012A sử dụng que đo chuẩn ISO – chuôi banana, phù hợp:

• Que đo tiêu chuẩn (OEM)
• Que đo kim dài cho tủ điện sâu
• Que đo kẹp cá sấu
• Que đo cách điện cao cấp CAT III/CAT IV

Như vậy, TES-3012A là ampe kìm đa dụng, vừa đo tải AC/DC, vừa phục vụ đo kiểm hệ thống điện công nghiệp – dân dụng.

So sánh sản phẩm cùng phân khúc giá

Tiêu chí	TES-3012A	UNI‑T UT205A+	Hioki 3288‑20	Fluke 302+	UNI‑Trend UT211B
Dòng điện AC/DC (kìm)	Đến 1000 A AC/DC	Đến ~1000 A AC/DC (UT205A+)	Đến ~1000 A AC/DC True-RMS	Đến ~400 A AC/DC	Đến ~1000 A AC/DC
Điện áp đo được	AC 600 V / DC 600 V	1000 V AC/DC	AC/DC cao (thường tới 600 V–1000 V)	AC/DC tới 600 V	AC/DC tới 600 V
Đo điện trở / Thông mạch	Có tính năng đo điện trở, kiểm tra diode	Có tính năng đo điện áp, ohm, continuity	Có đo ohm + continuity, True-RMS	Có đo ohm, continuity	Có đo ohm, continuity
Đo tần số	Có (10 Hz–2 kHz)	± Không bắt buộc / tùy model	Có (đi kèm)	Có	Có
Hiển thị & Ghi dữ liệu	Giữ dữ liệu, đỉnh đo, báo âm/giữ dữ liệu	Cơ bản, giữ dữ liệu	Màn hình HD, giữ dữ liệu	LCD có backlight + giữ dữ liệu	LCD + giữ dữ liệu
An toàn / Môi trường	CAT II 1000 V / CAT III 600 V	Thường CAT III 600 V	Thường CAT III 600 V	Thường CAT III 600 V	Thường CAT III 600 V

Nhận xét so sánh

• TES-3012A là lựa chọn phổ thông “giá trị – đa năng” với dải đo tới 1000 A AC/DC, đo điện áp, điện trở, tần số và diode phù hợp cho kỹ thuật điện dân dụng, công nghiệp nhẹ và bảo trì tổng quát.
• UNI-T UT205A+ là phiên bản giá mềm nhất trong các đối thủ, thiên về đo dòng và điện áp AC/DC cơ bản, phù hợp công việc không yêu cầu quá cao về chức năng.

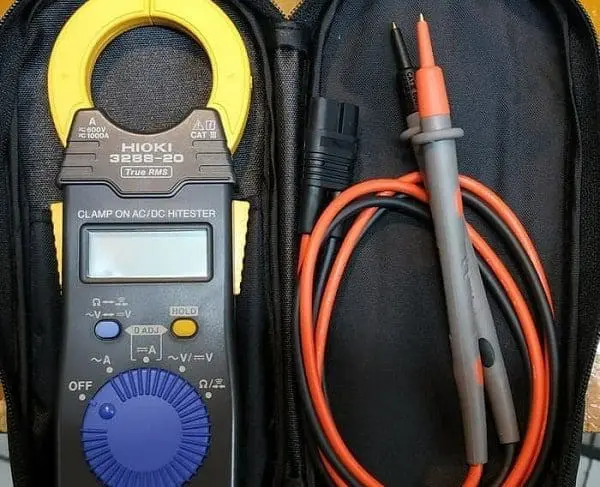

• Hioki 3288-20 nổi bật True-RMS, nghĩa là đọc giá trị sóng thực tế chính xác hơn khi đo tải phi tuyến phù hợp kỹ thuật chuyên sâu hơn.
• Fluke 302+ là lựa chọn thương hiệu cao cấp hơn trong phân khúc tầm trung, độ bền và độ tin cậy thương hiệu mạnh, nhưng dải dòng kìm nhỏ hơn (chủ yếu tới ~400 A) nên phù hợp đo tải trung bình.
• UNI-Trend UT211B là ampe kìm đa năng ở giữa (tầm trung), có dải đo rộng và nhiều tính năng phổ dụng phù hợp người dùng cần thiết bị linh hoạt cho cả AC/DC.

Phân tích Chi phí / Lợi ích (Value Analysis)

1) Chi phí (Cost)

• Rẻ hơn nhiều so với những máy True-RMS cao cấp (như Hioki), nhưng vẫn sở hữu các chức năng đo điện áp, dòng AC/DC, điện trở, diode và tần số.
• Không True-RMS có thể cho sai số nhỏ khi đo tải phi tuyến, nhưng kết quả vẫn ổn định với tải tiêu chuẩn.

2) Lợi ích (Benefits)

• Đo rộng & đa chức năng: Dải đo 1000 A AC/DC, điện áp và các phép đo phụ trợ (điện trở, diode, tần số).
• Giữ dữ liệu / giữ đỉnh: Hữu ích khi kiểm tra các tình huống tải biến động hoặc ghi nhanh kết quả hiện trường.
• An toàn tương đối cao: Hỗ trợ xếp loại an toàn CAT II 1000 V và CAT III 600 V.
• Thiết kế tiện dùng: Màn hình LCD rõ, báo pin yếu, thao tác đơn giản, phù hợp thợ điện, bảo trì phòng máy, công trình.

Bảo Quản – Bảo Trì TES-3012A Để Tăng Tuổi Thọ

Ampe kìm AC/DC TES-3012A sử dụng cảm biến Hall Effect và cơ cấu kìm từ tính chính xác cao. Do đó, việc bảo quản đúng cách sẽ giúp máy duy trì độ ổn định và bền bỉ trong nhiều năm.

Quy tắc bảo quản cơ bản

• Tránh ẩm: Không để máy ở nơi ẩm ướt, gần hơi nước, gần môi trường hóa chất. Độ ẩm quá cao dễ gây oxy hóa bảng mạch.
• Tránh bụi kim loại: Hàm kẹp rất dễ hút mạt sắt → gây sai số lớn khi đo dòng. Nên lau sạch sau mỗi lần đo tại xưởng cơ khí.
• Không để gần từ trường mạnh: Máy dễ bị lệch ZERO hoặc bão hòa cảm biến nếu để cạnh motor lớn, biến áp, máy hàn.
• Cất trong hộp sau khi dùng: Giữ máy tránh va đập & hạn chế hở bụi.

Bảo dưỡng định kỳ

• Lau hàm kẹp bằng khăn khô, không dùng dung dịch hóa chất, không cạo bằng vật cứng.
• Kiểm tra độ khít của hàm: Nếu thấy kẹp hở → phải vệ sinh hoặc gửi bảo trì.
• Kiểm tra ZERO (dòng DC) mỗi tuần: Nếu lệch quá thường xuyên → cảm biến có thể bị nhiễu, cần hiệu chuẩn.
• Thay pin khi màn hình mờ, nhấp nháy → pin yếu làm sai số lớn.
• Kiểm tra dây đo V/Ω (nếu dùng chức năng đo đa năng): Dây nứt, đứt ngầm sẽ làm kết quả đo điện áp sai lệch.

Lưu ý khi vận chuyển

• Không để máy chung với vật nặng / kim loại rời → dễ làm lệch hàm kẹp.
• Tránh rơi từ độ cao > 1m → cảm biến có thể lệch vĩnh viễn, cần hiệu chuẩn lại.

Giải thích Thuật ngữ Chuyên Môn

Ký hiệu / Thuật ngữ	Giải thích chuyên ngành
rdg (reading)	Giá trị đọc được trên màn hình tại thời điểm đo.
dgt (digit)	Số đếm – sai số tính thêm theo số bước đếm của đồng hồ.
Hz	Đơn vị tần số (Hertz).
kHz	Kilohertz (1000 Hz).
mA	Milliampere – đơn vị dòng điện nhỏ (1/1000 A).
A	Ampere – đơn vị đo dòng điện.
mV	Millivolt – đơn vị đo điện áp nhỏ (1/1000 V).
V	Volt – đơn vị đo điện áp.
Ω	Ohm – đơn vị đo điện trở.

Chính sách – Thông tin bổ trợ

Cung cấp thêm thông tin (quy chuẩn) – Tiêu chuẩn sản phẩm lưu hành tại Việt Nam (TCVN)

Ampe kìm AC/DC TES-3012A được sản xuất theo các tiêu chuẩn kỹ thuật quốc tế về thiết bị đo điện, đảm bảo độ an toàn – chính xác – độ bền cao trong quá trình vận hành. Khi nhập khẩu và phân phối tại Việt Nam, sản phẩm được kiểm tra theo các tiêu chí trong hệ thống tiêu chuẩn TCVN dành cho thiết bị đo điện và dụng cụ kiểm tra dòng điện – điện áp.

Thiết bị đáp ứng đầy đủ các yêu cầu như:

• Độ sai số dòng điện và điện áp theo tiêu chuẩn TCVN 7326-1 (IEC 61010-1), đảm bảo an toàn khi sử dụng trong các hệ thống điện hạ thế và công nghiệp.
• Vật liệu chế tạo vỏ chống cháy, cách điện tốt, không gây rò điện và hạn chế tác động từ nhiễu điện từ bên ngoài.
• Cơ chế kẹp dòng hoạt động ổn định trong môi trường Việt Nam, chịu được nhiệt độ từ 0–40°C mà không ảnh hưởng đến độ chính xác.
• Mỗi thiết bị trước khi phân phối ra thị trường đều được kiểm tra ngoại quan, đo kiểm sơ bộ và hiệu chuẩn cơ bản, đảm bảo máy hoạt động chuẩn ngay từ khi nhận hàng.

Nhờ tuân thủ nghiêm ngặt tiêu chuẩn, TES-3012A được sử dụng rộng rãi trong công tác bảo trì điện, kiểm tra hệ thống điện công nghiệp, trung tâm kỹ thuật và thợ điện chuyên nghiệp.

Chứng Chỉ và Nguồn Gốc (CO/CQ)

TES-3012A là sản phẩm chính hãng của hãng TES Electrical Electronic Corp – Đài Loan, khi nhập khẩu đều đi kèm bộ chứng từ CO/CQ đầy đủ.

• CO (Certificate of Origin): Cho biết rõ nguồn gốc sản xuất và xuất xứ minh bạch.
• CQ (Certificate of Quality): Xác nhận thiết bị đạt tiêu chuẩn chất lượng của nhà sản xuất và đã được kiểm tra trước khi xuất xưởng.

Khi mua tại hệ thống phân phối chính thức như Thương Tín, khách hàng có thể yêu cầu cung cấp CO/CQ bản sao kèm hóa đơn, phục vụ mục đích nghiệm thu công trình hoặc hồ sơ kỹ thuật.

Bảo hành và Phụ tùng thay thế

Chính sách bảo hành

• Thời hạn bảo hành: 12 tháng đối với lỗi kỹ thuật do nhà sản xuất.
• Hỗ trợ bảo hành: Sửa chữa hoặc đổi mới tùy theo mức độ hư hỏng.
• Không bảo hành: Lỗi do va đập, cháy nổ, vào nước hoặc tác động vật lý quá mức.

Địa chỉ tiếp nhận bảo hành:
Trung tâm kỹ thuật Thương Tín – 232/14 Đường số 9, Phường Thông Tây Hội, TP.HCM.

Phụ tùng và linh kiện thay thế

TES-3012A có thể thay thế các bộ phận riêng lẻ như:

• Vỏ máy, nắp pin, bảo vệ kìm
• Bo mạch – cảm biến đo dòng
• Phụ kiện kèm theo như túi đựng, dây đo chính hãng

Tất cả linh kiện được nhập trực tiếp từ hãng TES, bảo đảm khả năng tương thích và độ bền tương đương sản phẩm ban đầu.

Ngoài ra, Thương Tín hỗ trợ:

• Hiệu chuẩn định kỳ cho thiết bị đo điện theo tiêu chuẩn phòng thí nghiệm
• Vệ sinh – bảo trì kìm đo, kiểm tra độ chính xác cảm biến
• Tư vấn kỹ thuật miễn phí trong suốt quá trình sử dụng

Lời khuyên sử dụng để tăng tuổi thọ thiết bị

Ampe kìm TES-3012A có tuổi thọ cao (trên 5 năm) nếu sử dụng đúng cách:

• Tránh đo dòng vượt quá dải đo cho phép của máy
• Không để thiết bị rơi, va đập mạnh, đặc biệt là vùng cảm biến kẹp
• Bảo quản máy trong môi trường khô ráo, tránh ẩm
• Nên hiệu chuẩn lại sau 12–18 tháng để đảm bảo độ chính xác tốt nhất
