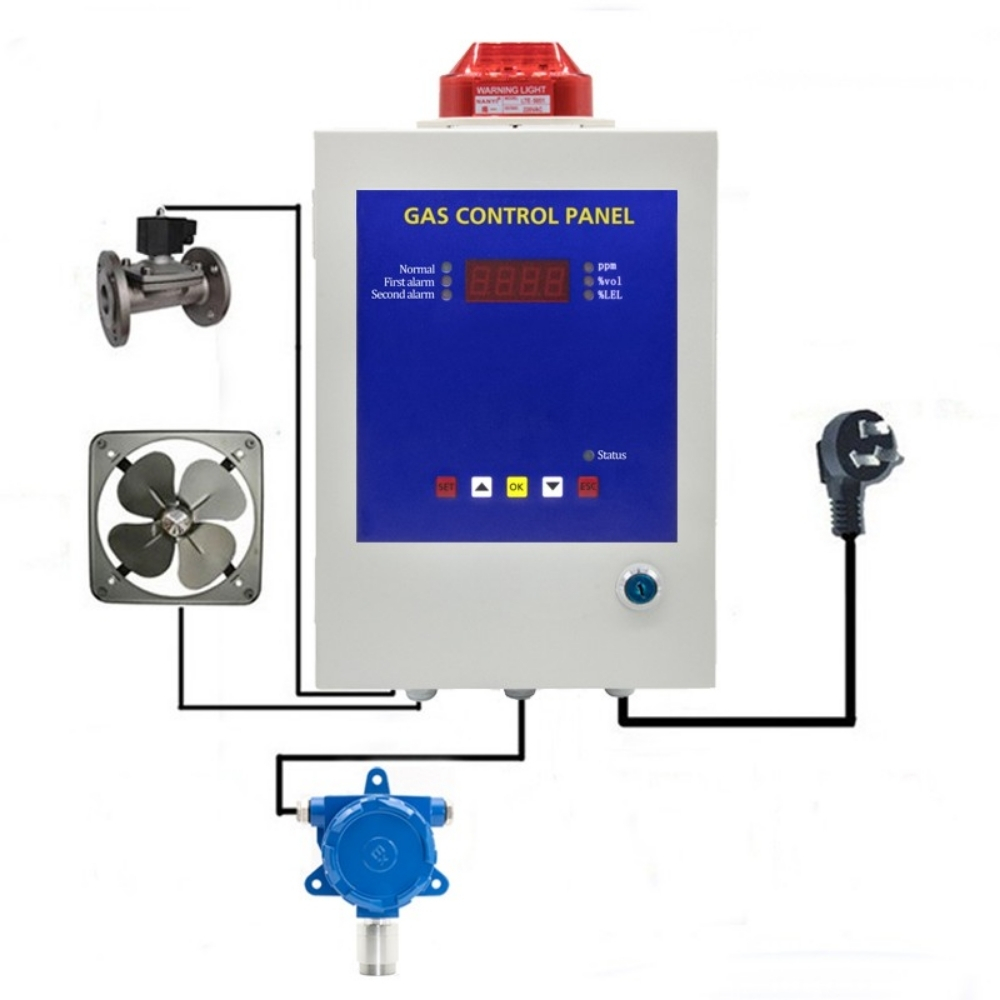

so do van hanh bo trung tam do khi bosean bh 50 chuyen dung

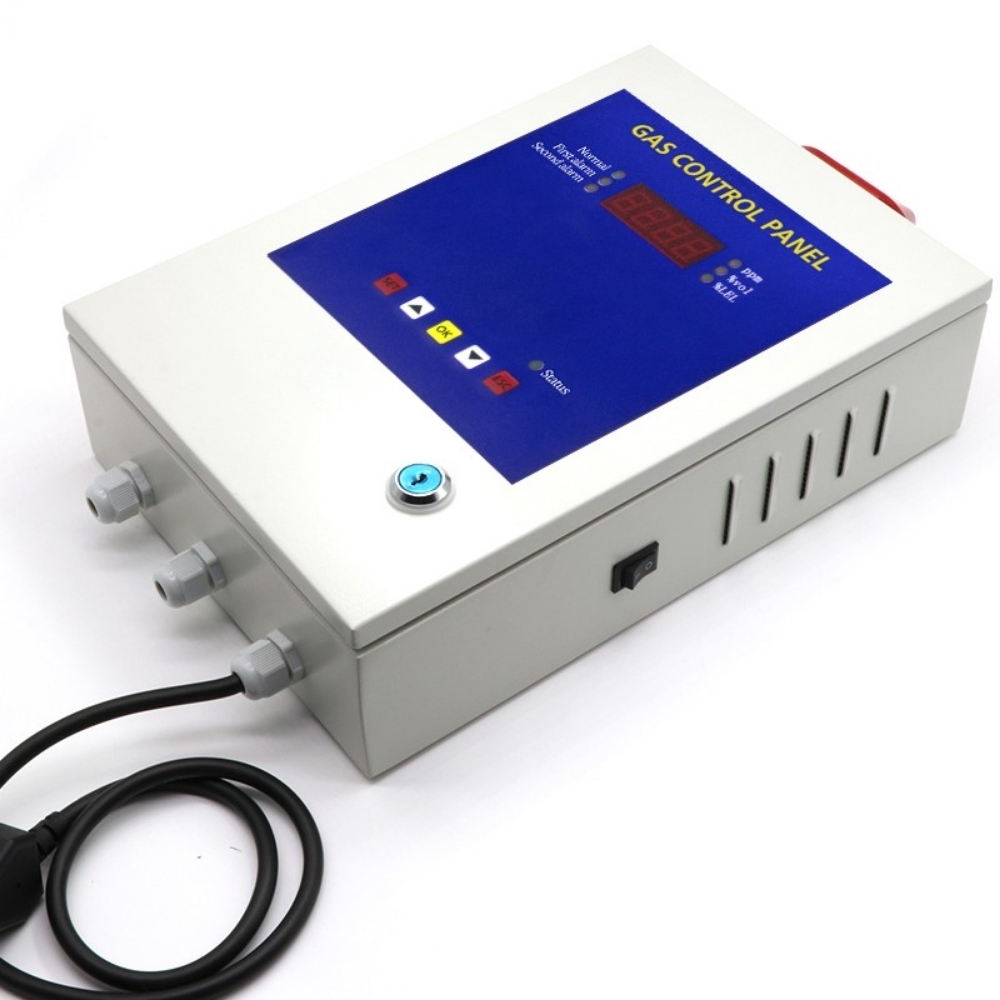

tu trung tam canh bao khi don kenh bosean bh 50 giam sat lien tuc

Miễn phí giao hàng

Hỗ trợ 24/7

Hàng chính hãng 100%

Bộ điều khiển khí Bosean BH-50 (một kênh)

Thương hiệu:

Được xếp hạng 0.0 5 sao

Đã bán 0

Tín hiệu vào: 4~20mA, RS485

Báo động: Còi hú & đèn nháy tại chỗ

Tiếp điểm rơ-le: Tiếp điểm khô, tải tối đa 1kW

Giao tiếp: 2 cổng RS485 (Modbus)

Nguồn cấp: AC 220V (tiêu thụ ≤ 10W)

Kiểu lắp: Gắn tường (380 x 210 x 80 mm)

Môi trường: -10°C đến 50°C, độ ẩm ≤ 95% RH

Câu hỏi thường gặp Tài liệu sản phẩm Video sản phẩm

SKU: BH-50 Danh mục: Thiết bị đo môi trường, Máy dò khí Thương hiệu: Bosean

Mô tả
Thông tin bổ sung

Giới thiệu về bộ điều khiển khí Bosean BH-50 (một kênh)

Tại các khu vực có nguy cơ phát sinh khí độc hoặc khí cháy nổ cục bộ như phòng nồi hơi, kho chiết nạp gas LPG, trạm bơm hay hầm kỹ thuật, việc chỉ lắp đặt đầu dò tại chỗ thường không đủ để bảo đảm an toàn cho người vận hành ở xa. Vì vậy, việc sử dụng bộ điều khiển khí Bosean BH-50 (một kênh) đóng vai trò như một trung tâm tiếp nhận và xử lý tín hiệu tập trung, liên tục giám sát nồng độ khí trong không khí truyền về từ đầu đo.

Thiết bị này ứng dụng bộ vi xử lý MCU làm đơn vị điều khiển trung tâm, mang lại tốc độ xử lý nhanh cùng độ ổn định cao. Khi nồng độ khí đo được chạm hoặc vượt ngưỡng cảnh báo thiết lập trước, thiết bị lập tức phát tín hiệu cảnh báo đồng thời kích hoạt hệ thống quạt thông gió, van ngắt hoặc thiết bị ngoại vi thông qua tiếp điểm rơ-le. Đây là giải pháp phù hợp cho các kỹ sư cơ điện (M&E), kỹ thuật viên vận hành hệ thống lạnh, nhân viên bảo trì nhà xưởng và bộ phận an toàn lao động phụ trách các điểm đo đơn lập.

Tính năng nổi bật

Xử lý tín hiệu chính xác với bộ xử lý MCU: Trang bị vi điều khiển trung tâm cho tốc độ phản hồi nhanh, tính toán chuẩn xác nồng độ khí từ đầu đo truyền về.
Nhận và xuất tín hiệu chuẩn công nghiệp: Hỗ trợ cổng vào Analog 4–20mA cùng cổng RS485; xuất tín hiệu đầu ra RS485 chuẩn MODBUS giúp kết nối mượt mà với tủ PLC hoặc hệ thống SCADA của nhà máy.
Tích hợp ngõ ra Relay liên động (Max 1kW): Trang bị ngõ ra tiếp điểm khô (Free contact output) cho phép kết nối trực tiếp đến quạt hút, van điện từ hoặc còi báo phụ với công suất đóng cắt lên đến 1kW.
Cảnh báo âm thanh và hình ảnh rõ ràng: Phát tín hiệu báo động chuông và đèn chớp tức thì khi nồng độ khí chạm mốc cảnh báo High/Low, giúp kỹ thuật viên nhận biết sự cố ngay lập tức.
Vận hành nguồn AC 220V phổ thông: Sử dụng nguồn điện lưới sinh hoạt/công nghiệp AC 220V (50Hz) với mức tiêu thụ điện năng thấp (dưới 10W).

Đặc điểm nổi bật

Kiểu dáng treo tường tiết kiệm không gian: Kích thước tổng thể 380 x 210 x 80 mm nhỏ gọn, chân đế hỗ trợ gắn tường chắc chắn, thuận tiện lắp đặt ngay tại cửa phòng máy hoặc khu vực quan sát của kỹ sư.
Khả năng làm việc trong môi trường công nghiệp: Dải nhiệt độ vận hành từ -10°C đến 50°C, độ ẩm chịu đựng lên đến 95% RH (không ngưng tụ), đảm bảo máy hoạt động ổn định quanh năm.
Linh hoạt tương thích nhiều loại khí: Tủ điều khiển không giới hạn loại khí, có thể ghép nối linh hoạt với các đầu đo khí CO, H2S, LEL/LPG, O2, CO2, SO2… tùy thuộc vào cảm biến kết nối ở hiện trường.

Thông số kỹ thuật

Dưới đây là bảng thông số kỹ thuật chi tiết của bộ điều khiển khí Bosean BH-50 (một kênh):

Thông số kỹ thuật	Giá trị chi tiết
Loại sản phẩm	Bộ điều khiển / Tủ trung tâm cảnh báo khí
Model	BH-50 (Phiên bản Single channel)
Số kênh hỗ trợ	1 kênh (Single channel)
Nguồn cấp	AC 220V ± 10%, 50Hz
Công suất tiêu thụ	≦ 10W
Tín hiệu đầu vào (Signal input)	4~20mA và RS485
Tín hiệu đầu ra (Signal output)	Hai đường RS485 (Chuẩn MODBUS)
Ngõ ra điều khiển (Relay output)	Tiếp điểm khô (Free contact), công suất tối đa 1kW
Nhiệt độ làm việc	-10°C ～ 50°C
Độ ẩm làm việc	0 – 95% RH (Không ngưng tụ)
Phương thức lắp đặt	Treo tường (Wall-mounted)
Kích thước (Dài x Rộng x Cao)	380 x 210 x 80 mm

Chu kỳ kiểm tra & hiệu chuẩn khuyến nghị

Mặc dù bộ điều khiển trung tâm BH-50 là thiết bị tiếp nhận tín hiệu điện tử, độ chính xác của toàn hệ thống phụ thuộc mật thiết vào tính đồng bộ giữa tủ điều khiển và đầu dò kết nối. Khuyến nghị quy trình kiểm tra định kỳ:

Hàng tháng: Kiểm tra kích hoạt cảnh báo thử nghiệm (Alarm Test) bằng chức năng trên máy để kiểm tra tình trạng làm việc của còi chip, đèn báo và tiếp điểm ngắt rơ-le kích hoạt quạt hút.
Mỗi 3 đến 6 tháng: Kiểm tra độ nguyên vẹn của đường cáp truyền tín hiệu 4~20mA và cổng RS485, làm sạch bụi bẩn bám trên vỏ tủ và kiểm tra độ ổn định của nguồn cấp AC 220V.
Chu kỳ 6 – 12 tháng: Thực hiện hiệu chuẩn đồng bộ cùng với đầu đo tại hiện trường bằng mẫu khí chuẩn để loại trừ hiện tượng suy hao tín hiệu trên đường dây.

Ứng dụng của sản phẩm

Bộ điều khiển khí Bosean BH-50 (một kênh) được triển khai rộng rãi trong các mô hình giám sát an toàn quy mô vừa và nhỏ như:

Trạm chiết nạp LPG, kho chứa gas: Kết nối với 1 đầu đo khí cháy nổ LEL để tự động khóa van gas khẩn cấp khi phát hiện rò rỉ.
Phòng máy nén khí, trạm điện: Theo dõi nguy cơ tích tụ khí độc hoặc sự cố hạ nồng độ Oxy, kích hoạt quạt xả khí bảo vệ kỹ thuật viên.
Kho hóa chất & Phòng thí nghiệm: Giám sát nồng độ các loại khí độc hại phát sinh trong quá trình lưu trữ hay thao tác hóa chất.
Hệ thống lạnh công nghiệp: Kết nối đầu đo khí amoniac (NH3) hoặc freon để phát hiện sớm sự cố rò rỉ môi chất lạnh.

Hướng dẫn sử dụng và một số lỗi thường gặp

Các bước vận hành cơ bản

Đấu nối dây: Đấu dây nguồn AC 220V và cáp tín hiệu từ đầu đo (4–20mA hoặc RS485) vào đúng các chân cắm trên bo mạch theo sơ đồ đi kèm.
Đấu nối thiết bị ngoại vi: Kết nối dây điều khiển của quạt hút hoặc van điện từ vào cổng ngõ ra Relay (Free contact).
Khởi động: Cấp nguồn điện. Tủ sẽ tự động khởi tạo, kiểm tra cổng nhận tín hiệu và hiển thị trạng thái làm việc.
Cài đặt ngưỡng: Sử dụng các phím chức năng trên màn hình tủ để thiết lập ngưỡng cảnh báo High/Low phù hợp với quy chuẩn an toàn của nhà máy.

Một số lỗi thường gặp và cách xử lý

Lỗi / Hiện tượng	Nguyên nhân có thể	Cách khắc phục
Mất tín hiệu kết nối với đầu đo	Đấu sai dây tín hiệu, đứt cáp hoặc đầu đo chưa được cấp nguồn	Kiểm tra lại sơ đồ đấu dây 4-20mA/RS485; kiểm tra điện áp cấp cho đầu đo tại hiện trường.
Relay không kích hoạt quạt/van khi báo động	Thiết bị ngoại vi vượt quá công suất 1kW hoặc đấu sai cổng tiếp điểm khô	Kiểm tra công suất tải. Nếu thiết bị có công suất lớn hơn 1kW, cần đấu qua một khởi động từ (Contactor) trung gian.
Tủ báo động giả (False alarm)	Ngưỡng cài đặt quá thấp hoặc tín hiệu từ đầu đo bị nhiễu điện từ	Kiểm tra cáp truyền tín hiệu đã dùng loại bọc kim chống nhiễu chưa; tiến hành kiểm tra/hiệu chuẩn lại đầu đo.

Các loại khí hỗ trợ và ngưỡng cảnh báo tiêu chuẩn

Bộ điều khiển khí Bosean BH-50 (một kênh) có khả năng tiếp nhận và xử lý tín hiệu từ nhiều dòng đầu đo khí cố định khác nhau. Tùy thuộc vào môi trường vận hành và loại cảm biến kết nối, thiết bị hỗ trợ thiết lập các ngưỡng cảnh báo Low (Thấp) và High (Cao) theo tiêu chuẩn an toàn lao động.

Dưới đây là bảng thông số dải đo, độ chính xác, thời gian phản hồi và ngưỡng cảnh báo mặc định của một số loại khí phổ biến:

Loại khí (Gas)	Dải đo (Range)	Độ chính xác (Detection Accuracy)	Thời gian phản hồi 90% (Response Time)	Độ phân giải tối thiểu (Minimum Readout)	Ngưỡng cảnh báo (Alarm Set Point Low/High)
PH3	0–2000ppm	±5%(F.S)	≦25s	0.01ppm	0.3/5ppm
O2	0–30%vol	±5%(F.S)	≦15s	0.10%	19.5%/23.0%
EX	0–100%LEL	±5%(F.S)	≦5s	1%LEL	25.0%/50.0%LEL
CO	0–1000ppm	±5%(F.S)	≦25s	1ppm	50ppm/100ppm
CO2	0–5000ppm	±5%(F.S)	≦25s	1ppm	1000ppm/2000ppm
H2S	0–100ppm	±5%(F.S)	≦30s	1ppm	10ppm/20ppm
NO2	0–20ppm	±5%(F.S)	≦25s	0.1ppm	3ppm/10ppm
NO	0–250ppm	±5%(F.S)	≦60s	1ppm	25ppm/50ppm
SO2	0–100ppm	±5%(F.S)	≦30s	0.1ppm	2ppm/10ppm
CL2	0–20ppm	±5%(F.S)	≦30s	0.1ppm	1ppm/10ppm
NH3	0–100ppm	±5%(F.S)	≦50s	1ppm	25ppm/50ppm
H2	0–1000ppm	±5%(F.S)	≦60s	1ppm	50ppm/10ppm
HCN	0–50ppm	±5%(F.S)	≦200s	0.1ppm	10ppm/20ppm
HCL	0–20ppm	±5%(F.S)	≦60s	0.1ppm	5ppm/10ppm
CH4	0–100%LEL	±5%(F.S)	≦5s	1%LEL	25.0%/50.0%LEL

Ghi chú: Đối với các loại khí đặc chủng khác không có trong danh mục trên, quý khách hàng có thể liên hệ trực tiếp với bộ phận kỹ thuật của Thương Tín để được tư vấn cấu hình dải đo tương ứng.

Mua bộ điều khiển khí Bosean BH-50 chính hãng ở đâu tại TP. Hồ Chí Minh?

Để đảm bảo hệ thống giám sát an toàn vận hành chính xác và đạt chuẩn nghiệm thu kỹ thuật, việc mua thiết bị từ đơn vị nhập khẩu uy tín là điều kiện tiên quyết. Tại TP. Hồ Chí Minh, Thương Tín là địa chỉ phân phối máy dò khí, bộ điều khiển khí Bosean BH-50 chính hãng, khi mua hàng tại đây quý khách hàng nhận được các cam kết:

Sản phẩm chính ngạch: Cung cấp đầy đủ chứng chỉ xuất xứ (CO) và chứng chỉ chất lượng (CQ) từ nhà sản xuất.
Hỗ trợ giải pháp trọn gói: Tư vấn đấu nối tương thích giữa bộ điều khiển BH-50 với nhiều dòng đầu đo khí cố định khác nhau trên thị trường.
Đội ngũ am hiểu kỹ thuật: Hướng dẫn sơ đồ nguyên lý đấu dây, cài đặt ngưỡng cảnh báo và tích hợp điều khiển quạt hút thực tế cho thợ thi công.
Kho hàng sẵn tại TP.HCM: Sẵn sàng giao hàng nhanh, đáp ứng tiến độ lắp đặt cho các dự án nhà máy, tòa nhà và khu công nghiệp.

FAQ – Câu hỏi thường gặp về Bosean BH-50 (một kênh)

Bộ điều khiển khí Bosean BH-50 (một kênh) có thể kết nối với đầu dò khí của thương hiệu khác không?

Có. Nhờ trang bị cổng vào chuẩn công nghiệp 4~20mA và RS485, thiết bị có thể tiếp nhận tín hiệu từ bất kỳ đầu dò khí nào có xuất chuẩn tín hiệu tương thích, không bắt buộc phải cùng thương hiệu Bosean.

Tiếp điểm khô của BH-50 (một kênh) có thể điều khiển trực tiếp quạt thông gió công nghiệp 3 pha không?

Không nên đấu trực tiếp. Tiếp điểm khô của máy chịu tải tối đa 1kW. Với các loại quạt hút công nghiệp công suất lớn hoặc động cơ 3 pha, tiếp điểm này phải được dùng làm tín hiệu điều khiển cuộn hút của contactor (khởi động từ) ngoài.

Tủ điều khiển có khả năng kết nối về máy tính phòng điều khiển trung tâm không?

Có. Bosean BH-50 tích hợp sẵn 2 cổng xuất tín hiệu RS485 chuẩn giao thức MODBUS, cho phép truyền dữ liệu số về hệ thống giám sát SCADA, BMS hoặc máy tính kỹ thuật.
