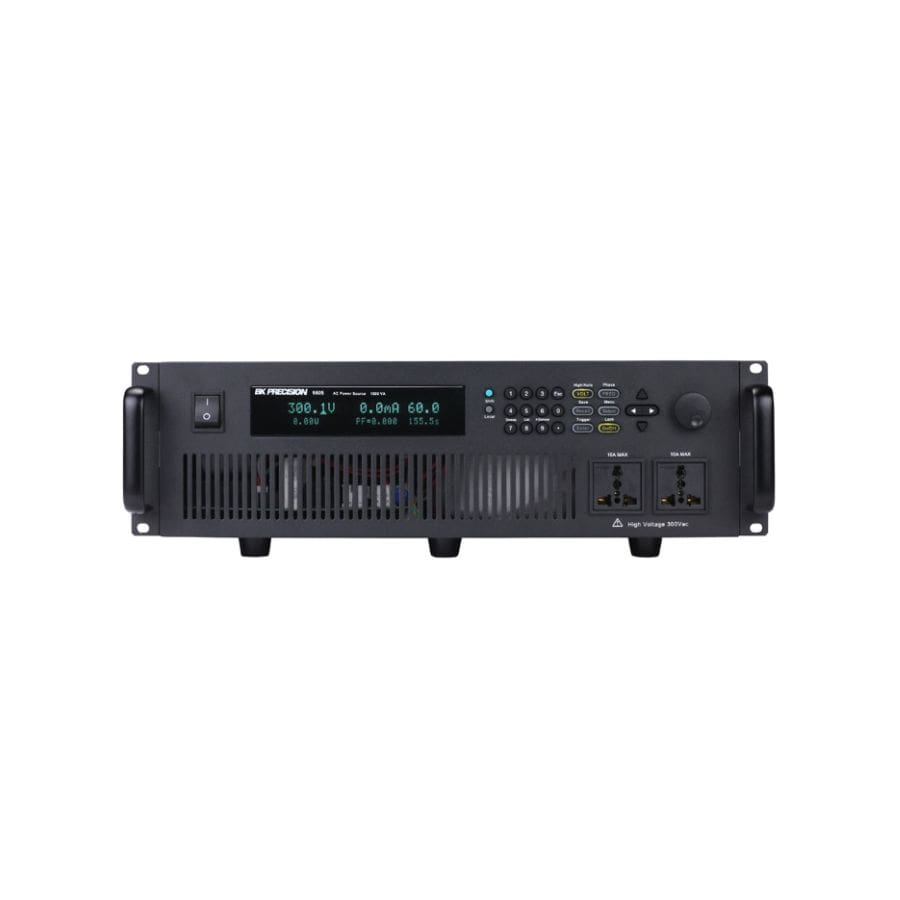

Bộ nguồn xoay chiều lập trình BK precision 9805

Giao tiếp : LAN, USB, RS232, GPIB
Nguồn vào: 110 / 220 VAC ± 10%/ 8A/ 47~63Hz
Kích thước: (439 x 131.4 x 535.7 mm)

Danh mục: Bộ nguồn - Bộ cấp nguồn Thẻ: 9805, BK precision 9805, Bộ nguồn xoay chiều lập trình BK precision 9805

Bộ nguồn xoay chiều lập trình BK precision 9805

BK precision 9805 là nguồn AC 1500 VA từ BK Precision. Nguồn AC cung cấp điện áp và dòng điện xoay chiều để kiểm tra, thiết kế và khắc phục sự cố các mạch điện và điện tử. Bộ nguồn xoay chiều lập trình BK precision 9805 được ứng dụng trong nhiều lĩnh vực bao gồm Nghiên cứu, Thiết kế, ứng dụng ATE và QA để đặt tên cho một số ứng dụng.

Xem thêm: Bộ nguồn xoay chiều BK precision 9832

Tính năng, đặc điểm

Điện áp (RMS): 0-300
Công suất tối đa: 1500 VA
Tần số đầu ra: 45 Hz, 500 Hz
Một pha
Chọn chế độ tự động 150 V / 300 V hoặc hoạt động trong phạm vi 300V để quét liên tục từ 0-300V
Hiển thị Vrms, Irms, Ipeak, tần số, PF, công suất biểu kiến, công suất thực và thời gian đầu ra trôi qua
Điều chỉnh góc pha
Lập trình cài đặt giới hạn điện áp và tần số
PLD tích hợp và mô phỏng mờ
Chế độ quét điện áp và tần số
Chế độ danh sách: 10 chương trình do người dùng xác định với tối đa 100 bước lập trình
BNC I / O để kích hoạt bên ngoài, chỉ thị / điều khiển trạng thái đầu ra và đồng bộ hóa
Lưu và gọi lại tới 100 cài đặt thiết bị
Các giao diện USB tiêu chuẩn (tuân thủ USBTMC), RS232, LAN và GPIB
Các chế độ bảo vệ OVP / OCP / OPP / OTP và chức năng khóa phím
Thử nghiệm trước tuân thủ đối với sự sụt giảm điện áp và mô phỏng tần số theo tiêu chuẩn IEC61000-4-11 / 4-14 / 4-28
Trình điều khiển LabVIEW và softpanel cho điều khiển từ xa có sẵn

Thông số kỹ thuật

Đầu ra AC:
+ Công suất: 1500VA
+ Dòng điện (rms): 12A (0 – 150V), 6A (0 – 300V)
+ Dòng điện (Peak): 48A (0 – 150V), 24A (0 – 300V)
+ Tần sô: 45 Hz – 500 Hz
+ Đầu ra : 1 pha
+ CF : ≥4
+ THD : ≤0.5% at 45 – 500 Hz
+ Line Regulation : 0.1% max
+ Load Regulation : ≤0.5% FS
+ Thời gian phản hồi : <100us
Thông số lập trình
+ Điện áp : 0-300V, 150/300V (tự động), Sai số : ±(0.2% + 0.6 V)
+ Tần số : 45 – 500 hz, Sai số : ±0.1 Hz (100 Hz), ±1 Hz (100 – 500 Hz)
+ Góc pha : 0 – 360°, Sai số : ±1° (45 – 65 Hz
+ Điện áp: 0~300V / 0.1V/ ±(0.2% + 0.6 V)
Chức năng đo (tải)
+ Điện áp : 0~300V , Sai số : ±(0.2% + 0.6 V)
+ Dòng điện(rms): 120m/1.2/12A, Sai số : ±0.2%
+ Dòng điện (peak): 0~48A, Sai số : ±(1% + 120 mA)
+ Tần số: 45 – 500 Hz, Sai số : ±0.1 Hz
+ Công suất W : Sai số : ±0.2%
+ PF : 0.000 – 1.000
+ Công suất (VA) : Sai số : V(rms) x I (rms)
Bộ nhớ: 10 vị trí
Giao tiếp : LAN, USB, RS232, GPIB
Nguồn vào: 110 / 220 VAC ± 10%/ 8A/ 47~63Hz
Kích thước: (439 x 131.4 x 535.7 mm
