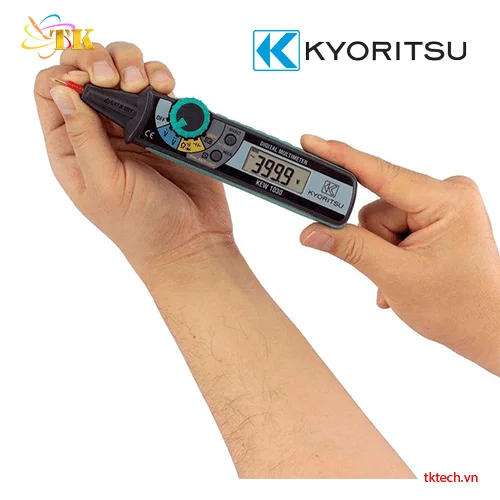

Giới thiệu bút vạn năng Kyoritsu 1030
Bút vạn năng Kyoritsu 1030 (hay còn gọi là vạn năng kế dạng bút Kyoritsu 1030) được phát triển bởi hãng Kyoritsu Nhật Bản, dùng để thực hiện nhanh các phép đo điện áp AC/DC, điện trở, tần số, điện dung, kiểm tra diode và thông mạch trong nhiều môi trường làm việc khác nhau. Với trọng lượng chỉ khoảng 100g cùng thiết kế dạng bút tiện lợi, thiết bị giúp các kỹ sư dễ dàng bỏ túi và di chuyển linh hoạt trong mọi địa hình công trường.
Tính năng nổi bật
- Thiết kế dạng bút nhỏ gọn, dễ mang theo và thao tác bằng một tay.
- Tự động chọn thang đo (Auto Range) giúp giảm thao tác cài đặt.
- Đo điện áp AC/DC lên đến 600V.
- Đo điện trở đến 40MΩ.
- Đo điện dung đến 100μF.
- Đo tần số đến 200kHz.
- Chức năng kiểm tra diode và thông mạch bằng còi báo.
- Màn hình LCD có đèn nền giúp quan sát rõ trong môi trường tối.
- Tích hợp đèn pin hỗ trợ xác định vị trí điểm đo.
- Chức năng Data Hold giữ kết quả đo trên màn hình.
- Khoang chứa que đo phía sau thân máy tiện lợi khi bảo quản.
- Đạt tiêu chuẩn an toàn IEC 61010-1 CAT III 600V.
Đặc điểm nổi bật về thiết kế và độ bền
- Vỏ đúc đôi (Double molding): Thân máy chế tạo bằng công nghệ đúc hai lớp vật liệu cao cấp, tạo độ nhám tối ưu, mang lại cảm giác cầm nắm chắc chắn, chống trượt và chịu va đập tốt.
- Khoang cuốn dây đo thông minh: Mặt sau của bút đo vạn năng Kyoritsu 1030 được thiết kế rãnh cuộn dây chuyên dụng, cho phép thu gọn dây đo đi kèm một cách dễ dàng, không gây rối hoặc gãy gập.
- Trọng lượng siêu nhẹ: Với khối lượng chỉ 100g (đã bao gồm pin) và kích thước chiều dài 190mm, thiết bị tối ưu hóa không gian lưu trữ trong hộp đồ nghề của thợ kỹ thuật.
Thông số kỹ thuật
| Hạng mục | Thông số |
| Model | Kyoritsu 1030 |
| Điện áp DC | 400mV / 4 / 40 / 400 / 600V |
| Độ chính xác DC | ±0.8%rdg ±5dgt (400mV~400V), ±1.0%rdg ±5dgt (600V) |
| Điện áp AC | 4 / 40 / 400 / 600V |
| Độ chính xác AC | ±1.3%rdg ±5dgt (4/40V), ±1.6%rdg ±5dgt (400/600V) |
| Điện trở | 400Ω / 4kΩ / 40kΩ / 400kΩ / 4MΩ / 40MΩ |
| Độ chính xác điện trở | ±1.0%rdg ±5dgt (400Ω~4MΩ), ±2.5%rdg ±5dgt (40MΩ) |
| Kiểm tra thông mạch | Còi báo khi điện trở ≤120Ω |
| Kiểm tra diode | Điện áp kiểm tra khoảng 0.3~1.5V |
| Điện dung | 50nF / 500nF / 5μF / 50μF / 100μF |
| Độ chính xác điện dung | ±3.5%rdg ±10dgt (50nF), ±3.5%rdg ±5dgt (500nF~50μF), ±4.5%rdg ±5dgt (100μF) |
| Tần số | 5Hz / 50Hz / 500Hz / 5kHz / 50kHz / 200kHz |
| Độ chính xác tần số | ±0.1%rdg ±5dgt |
| Duty Cycle | 0.1 ~ 99.9% |
| Độ chính xác Duty | ±2.5%rdg ±5dgt |
| Chức năng giữ dữ liệu | Data Hold |
| Cảnh báo pin yếu | 2.4V ±0.2V hoặc thấp hơn |
| Tiêu chuẩn an toàn | IEC 61010-1 CAT III 600V |
| EMC | IEC 61326-1 |
| Nguồn cấp | LR44 (SR44) 1.5V × 2 |
| Kích thước | 190 × 39 × 31mm |
| Khối lượng | Khoảng 100g (bao gồm pin) |
Ứng dụng thực tế của thiết bị
- Bảo trì tủ điện công nghiệp: Đo kiểm nhanh điện áp nguồn, kiểm tra thông mạch hệ thống relay, aptomat, rơ le nhiệt trong không gian hẹp nhờ thiết kế đầu bút dài.
- Sửa chữa bo mạch điện tử: Sử dụng dải đo điện trở, kiểm tra diode và đo điện dung nhỏ (đến 100μF) để tầm soát linh kiện lỗi trên các mạch điều khiển tự động hóa.
- Kiểm tra hệ thống HVAC và cơ điện: Đo tần số dòng điện và chu kỳ xung của các tín hiệu điều khiển trong hệ thống điều hòa trung tâm, máy nén khí, hoặc biến tần.
- Kiểm định an toàn hệ thống chiếu sáng: Xác định thông số điện áp và tính liên tục của mạch dây dẫn tại các công trình dân dụng lẫn nhà máy sản xuất.
Phụ kiện đi kèm sản phẩm
- Bao da bảo vệ cao cấp (Mã hiệu 9130): Hỗ trợ chống trầy xước, bảo quản máy tránh khỏi bụi bẩn và độ ẩm môi trường.
- Pin nguồn: 02 viên pin nút nhấn LR44 chính hãng, đảm bảo dòng xả ổn định cho thiết bị.
- Tài liệu hướng dẫn (Instruction manual): Bản gốc từ nhà sản xuất Kyoritsu cung cấp đầy đủ sơ đồ và khuyến cáo kỹ thuật.
Quy trình vận hành và nguyên tắc an toàn khi đo kiểm
Để đảm bảo kết quả đo của bút đo vạn năng Kyoritsu 1030 đạt độ chính xác cao và duy trì độ bền cho mạch điện tử bên trong, kỹ thuật viên cần tuân thủ đúng quy trình vận hành tiêu chuẩn từ nhà sản xuất Kyoritsu.
Quy trình kiểm tra máy trước và trong khi đo
- Bước 1: Kiểm tra tổng thể thiết bị: Quan sát vỏ ngoài của Kyoritsu 1030 để đảm bảo không bị nứt vỡ. Kiểm tra dây đo ở mặt sau, đảm bảo lớp vỏ cách điện nguyên vẹn, không bị hở lõi đồng.
- Bước 2: Chọn vị trí đo phù hợp: Xác định đại lượng cần đo (V, Ω, Hz, Tụ điện) để xoay núm chọn chức năng về đúng vị trí. Đảm bảo khu vực đo khô ráo, không nằm trong vùng nguy hiểm vượt quá mức CAT III 600V.
- Bước 3: Khởi động và chờ cảm biến ổn định: Nhấn nút nguồn khởi động máy. Chờ màn hình LCD hiển thị trạng thái sẵn sàng (về giá trị 0 hoặc biểu tượng auto hiển thị ổn định trên màn hình). bật đèn penlight nếu làm việc trong tối.
- Bước 4: Đọc và đánh giá kết quả: Đặt đầu kim đo tiếp xúc chắc chắn với điểm cần kiểm tra. Chờ thông số trên màn hình LCD bình ổn, nhấn Data Hold để lưu kết quả nếu cần và tiến hành phân tích số liệu kỹ thuật.
Chu kỳ kiểm tra & hiệu chuẩn khuyến nghị
Theo tài liệu kỹ thuật từ nhà sản xuất, bút đo vạn năng Kyoritsu 1030 cần được tiến hành kiểm định và hiệu chuẩn định kỳ 6-12 tháng một lần. Việc hiệu chuẩn định kỳ giúp hiệu chỉnh sai số phần cứng, đồng thời cấp chứng nhận hiệu chuẩn đạt tiêu chuẩn ISO/IEC 17025, đáp ứng yêu cầu khắt khe của hệ thống quản lý chất lượng QA/QC tại các nhà máy công nghiệp.
Lỗi thường gặp và cách khắc phục
| Hiện tượng | Nguyên nhân có thể | Cách xử lý |
| Không khởi động được | Pin yếu hoặc hết pin | Thay pin LR44 mới |
| Màn hình hiển thị không ổn định | Tiếp xúc đầu đo kém | Kiểm tra và vệ sinh đầu đo |
| Giá trị đo sai lệch | Chọn sai chức năng đo | Chuyển đúng chế độ đo |
| Không có tiếng còi thông mạch | Điện trở vượt ngưỡng 120Ω | Kiểm tra lại mạch cần đo |
| Không đo được điện dung | Tụ điện còn điện tích | Xả tụ trước khi đo |
| Hiển thị cảnh báo pin | Điện áp pin thấp | Thay pin mới |
Bảo quản & bảo trì để tăng tuổi thọ thiết bị
Sau khi hoàn thành công việc, kỹ thuật viên phải vệ sinh sạch sẽ thân máy bằng khăn khô mềm, tuyệt đối không dùng dung môi hóa chất tẩy rửa mạnh. Tiến hành quấn dây đo vào khoang chứa phía sau theo đúng nếp gấp của nhà sản xuất, tránh gập gãy gốc dây. Nếu không sử dụng thiết bị trong thời gian dài (trên 2 tháng), bắt buộc phải tháo pin ra khỏi khay chứa để ngăn ngừa hiện tượng chảy axit gây hư hỏng bo mạch tinh vi bên trong. Store máy nơi khô ráo, thoáng mát, tránh ánh nắng trực tiếp và môi trường có độ ẩm vượt quá 80%.
So sánh bút vạn năng Kyoritsu 1030 với các sản phẩm cùng phân khúc giá
| Tiêu chí | Kyoritsu 1030 | Hioki 3246-60 | Extech 381676A |
| Kiểu thiết kế | Dạng bút | Dạng bút | Dạng bút |
| Đo điện áp AC/DC | Có | Có | Có |
| Đo điện trở | Có | Có | Có |
| Đo điện dung | Có, tới 100μF | Có | Hạn chế hơn |
| Đo tần số | Có, tới 200kHz | Có | Có |
| Kiểm tra diode | Có | Có | Có |
| Kiểm tra thông mạch | Có còi báo | Có | Có |
| Đèn nền màn hình | Có | Có | Có |
| Đèn pin hỗ trợ đo | Có | Không | Không |
| Tự động chọn thang đo | Có | Có | Có |
| Tiêu chuẩn an toàn | CAT III 600V | CAT III | CAT III |
| Đối tượng phù hợp | Bảo trì điện công nghiệp, tủ điện, M&E | Kỹ thuật điện dân dụng, điện tử | Kiểm tra điện cơ bản, bảo trì hiện trường |
Mua đồng hồ vạn năng dạng bút Kyoritsu 1030 chính hãng giá tốt ở đâu?
Hiện nay, bút vạn năng Kyoritsu 1030 chính hãng được phân phối tại Thiết bị đo lường Thương Tín với cam kết hàng chính hãng 100%, đầy đủ chứng từ CO/CQ, đảm bảo đúng tiêu chuẩn chất lượng từ nhà sản xuất Kyoritsu Nhật Bản. Sản phẩm được áp dụng chính sách bảo hành chính hãng 12 tháng, cùng dịch vụ hỗ trợ kỹ thuật 24/7, giúp kỹ sư và kỹ thuật viên yên tâm trong suốt quá trình sử dụng và vận hành thiết bị tại hiện trường. Bên cạnh đó, Thương Tín hỗ trợ miễn phí vận chuyển, giúp tối ưu chi phí cho doanh nghiệp, nhà máy và kỹ thuật viên khi mua lẻ hoặc đặt số lượng lớn.
Để được tư vấn chi tiết và đặt hàng nhanh chóng, vui lòng truy cập website Thương Tín hoặc liên hệ trực tiếp hotline 0928 218 268 để được đội ngũ kỹ thuật hỗ trợ chính xác theo nhu cầu sử dụng thực tế.
FAQ – Câu hỏi thường gặp về bút vạn năng Kyoritsu 1030
Kyoritsu 1030 có thể đo những gì?
Máy hỗ trợ đo điện áp AC/DC, điện trở, điện dung, tần số, kiểm tra diode và thông mạch. Thiết bị phù hợp cho nhiều ứng dụng trong điện dân dụng, công nghiệp và bảo trì hệ thống điện.
Vạn năng kế dạng bút Kyoritsu 1030 có đo được điện áp bao nhiêu Volt?
Thiết bị có khả năng đo điện áp DC lên đến 600V và điện áp AC lên đến 600V với độ chính xác cao, đáp ứng nhu cầu kiểm tra hệ thống điện hạ áp và công nghiệp.
Kyoritsu 1030 có chức năng tự động không?
Có. Thiết bị được trang bị chức năng Auto Range (tự động chọn thang đo) giúp người dùng thao tác nhanh, giảm sai sót trong quá trình đo.
