Đồng hồ vạn năng Kyoritsu 1109S

Giới thiệu đồng hồ vạn năng Kyoritsu 1109S

Kyoritsu 1109S là đồng hồ vạn năng kim (analog) được thiết kế với thang đo gương (mirrored scale) giúp đọc kết quả chính xác và hạn chế sai số do góc nhìn. Thiết bị phù hợp cho công tác đo kiểm điện cơ bản, đào tạo kỹ thuật và bảo trì hệ thống điện – điện tử.

Lý do nên chọn sản phẩm

• Thang đo gương giúp đọc kết quả chính xác, chống sai lệch thị sai
• Có ngõ ra loại bỏ thành phần DC khi đo điện áp AC
• Kết cấu chắc chắn, an toàn cao cho người sử dụng
• Đo được điện áp, dòng điện, điện trở, dB và hFE
• Phù hợp cho đào tạo, bảo trì, sửa chữa điện – điện tử

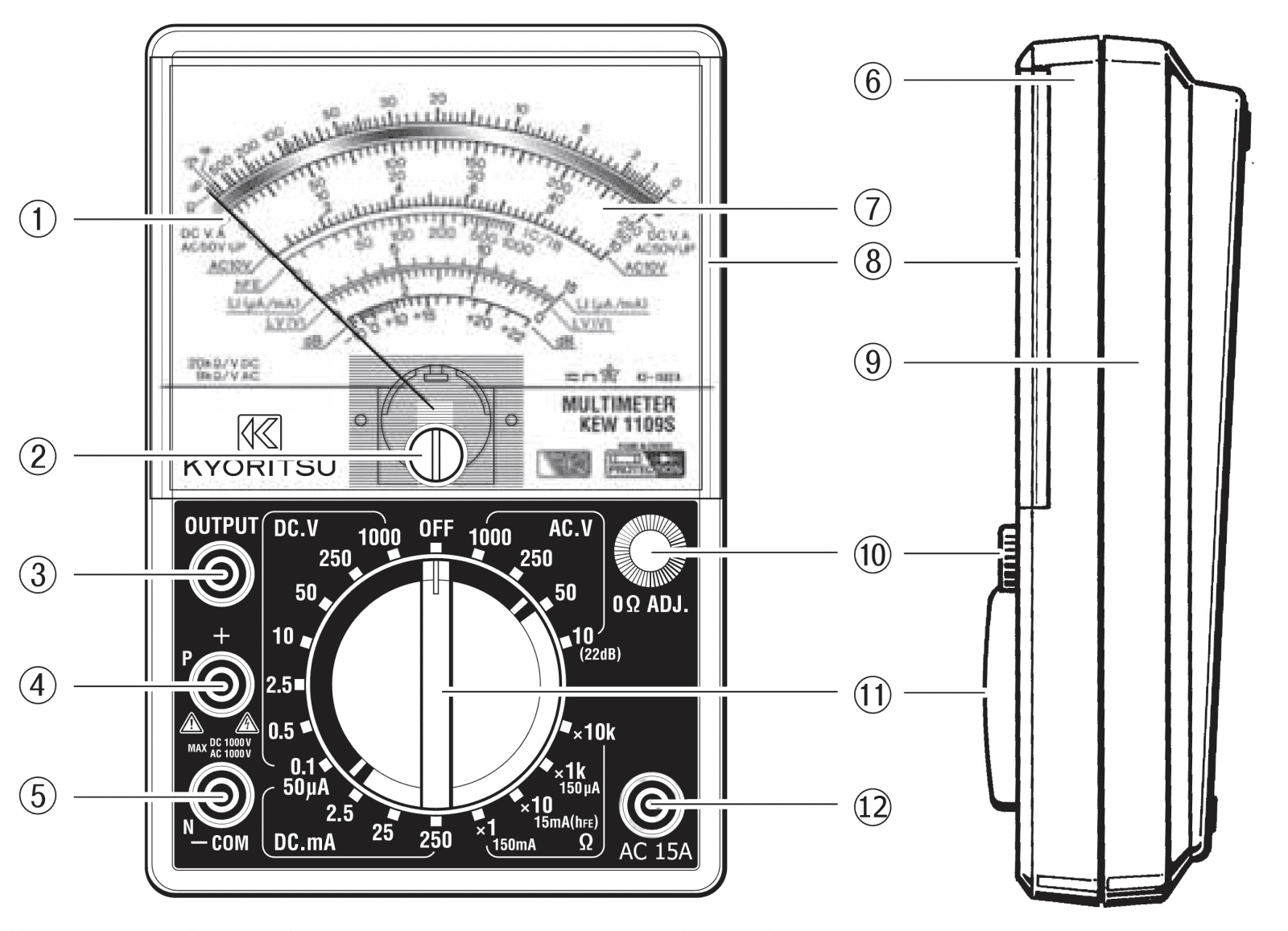

Tính năng chính

• Đo điện áp DC, AC, dòng DC và điện trở
• Thang đo Decibel (dB)
• Đo hFE transistor
• Ngõ ra đặc biệt giúp cắt thành phần DC khi đo AC
• Cổng đo và que đo được thiết kế an toàn

Đặc điểm nổi bật

• Mirrored scale – thang đo có gương, tăng độ chính xác khi đọc
• Độ nhạy đo DC: 20kΩ/V, AC: 9kΩ/V
• Thiết kế analog truyền thống, ổn định và bền bỉ
• Kích thước gọn, dễ mang theo khi làm việc hiện trường

Thông số kỹ thuật chính

Ứng dụng sản phẩm

• Đo kiểm mạch điện, linh kiện điện tử
• Giảng dạy và thực hành kỹ thuật điện – điện tử
• Bảo trì, sửa chữa thiết bị điện dân dụng và công nghiệp nhẹ

Phụ kiện sản phẩm

• 7066A – Que đo
• Cầu chì 8901 (0.5A/250V): 1 chiếc lắp sẵn + 1 dự phòng
• Pin R6 (AA) × 2
• Pin 6F22 (9V) × 1
• Hướng dẫn sử dụng

Phụ kiện tùy chọn:

• 9168 – Túi đựng (Carrying Case)

Hướng dẫn sử dụng & lưu ý khi đo

Đồng hồ vạn năng Kyoritsu 1109S là dòng đồng hồ kim (analog multimeter) truyền thống của hãng Kyoritsu – Nhật Bản, được thiết kế chuyên dụng cho thợ điện, kỹ thuật bảo trì và đào tạo nghề. Nhờ cấu trúc kim cơ học kết hợp mạch đo ổn định, thiết bị cho khả năng hiển thị trực quan, dễ theo dõi biến thiên điện áp và dòng điện trong quá trình đo thực tế.

Để đảm bảo kết quả đo chính xác và an toàn khi sử dụng, người dùng cần tuân thủ đúng các bước kiểm tra và thao tác dưới đây.

Quy trình kiểm tra máy trước khi đo

Bước 1: Kiểm tra tổng quan thiết bị

• Với máy mới, kiểm tra mặt kính hiển thị phải trong suốt, không nứt vỡ; kim đo nằm đúng vị trí 0 khi chưa kết nối mạch.
• Với máy đã sử dụng, quan sát kim có bị kẹt, lệch hoặc dao động bất thường hay không. Nếu kim chưa về đúng vạch 0, hãy dùng núm chỉnh “Zero Adjust” để hiệu chỉnh lại.
• Kiểm tra vỏ máy, cổng cắm que đo và dây đo đảm bảo không nứt gãy, bong tróc lớp cách điện.

Bước 2: Kiểm tra pin và cầu chì

• Kyoritsu 1109S sử dụng pin cho chức năng đo điện trở (Ω). Nếu đo Ω thấy kim không dịch chuyển hoặc lệch nhiều, cần kiểm tra và thay pin.
• Đảm bảo cầu chì bảo vệ còn hoạt động tốt để tránh hư hỏng khi đo quá tải.

Hướng dẫn thao tác đo an toàn

Bước 3: Chọn đúng thang đo

• Luôn chọn thang đo cao hơn giá trị dự đoán ban đầu để tránh quá tải kim.
• Xác định đúng chế độ đo: ACV, DCV, DCA hoặc Ω trước khi đặt que đo vào mạch.

Bước 4: Kết nối que đo đúng cách

• Que đen cắm vào cổng COM, que đỏ cắm vào cổng đo tương ứng.
• Khi đo điện áp hoặc dòng điện, đặt que đo chắc chắn, không chạm tay vào đầu kim loại để đảm bảo an toàn điện.

Bước 5: Đọc kết quả hiển thị

• Đọc giá trị theo đúng thang chia đã chọn trên mặt đồng hồ.
• Quan sát kim từ góc nhìn trực diện để tránh sai số thị sai (parallax).
• Với dòng điện hoặc điện áp biến thiên, kim analog giúp người dùng dễ nhận biết sự dao động bất thường của hệ thống.

Chu kỳ hiệu chuẩn khuyến nghị

Mặc dù là đồng hồ kim có độ bền cao, Kyoritsu 1109S vẫn cần được kiểm tra và hiệu chuẩn định kỳ để duy trì độ chính xác lâu dài.

• Môi trường sử dụng thông thường (đào tạo, sửa chữa dân dụng): hiệu chuẩn mỗi 6–12 tháng/lần.
• Môi trường công nghiệp, tần suất đo cao: nên kiểm tra 3–6 tháng/lần.

Việc hiệu chỉnh kim về 0 được thực hiện dễ dàng bằng núm chỉnh phía trước máy. Trong quá trình hiệu chuẩn, cần đặt thiết bị ở mặt phẳng ổn định, tránh rung lắc và không đặt gần nguồn từ trường mạnh.

Lỗi thường gặp và cách khắc phục khi sử dụng

Phân tích chủng loại

Kyoritsu 1109S thuộc dòng đồng hồ vạn năng kim (analog multimeter) của hãng Kyoritsu – Nhật Bản, được thiết kế theo định hướng đơn giản – bền bỉ – dễ sử dụng, phù hợp cho thợ điện và đào tạo kỹ thuật cơ bản đến trung cấp.

Về chủng loại, 1109S nằm trong nhóm đồng hồ kim:

• Đo điện áp AC/DC, dòng điện DC và điện trở
• Hiển thị bằng kim cơ học, giúp quan sát rõ sự biến thiên của tín hiệu
• Không phụ thuộc nhiều vào pin (pin chỉ dùng cho đo Ω)

So với các dòng đồng hồ số, 1109S nổi bật ở khả năng theo dõi dao động điện áp và dòng điện theo thời gian thực, rất hữu ích khi kiểm tra nguồn không ổn định, mạch có nhiễu hoặc thiết bị điện cũ. Đây là ưu điểm khiến dòng đồng hồ kim vẫn được sử dụng song song với đồng hồ số trong thực tế.

Trong hệ sản phẩm của Kyoritsu, 1109S thường được xếp vào:

• Phân khúc cơ bản – trung cấp
• Phù hợp cho sửa chữa điện dân dụng, điện công nghiệp nhẹ
• Ứng dụng trong giảng dạy nghề, thực hành điện – điện tử

Thiết kế của 1109S tập trung vào độ bền và an toàn: vỏ máy chắc chắn, mặt kính lớn dễ quan sát, thang đo rõ ràng và thao tác thuần cơ học. Nhờ đó, thiết bị phù hợp với người mới học nghề lẫn kỹ thuật viên đã quen sử dụng đồng hồ kim truyền thống.

So sánh sản phẩm cùng phân khúc giá

Nhận xét nhanh:

• Kyoritsu 1109S cân bằng tốt giữa độ bền – độ ổn định – an toàn, phù hợp sử dụng thực tế lâu dài.
• Sanwa và Hioki có độ chính xác tốt nhưng thường giá cao hơn.
• Mastech phù hợp học tập, nhưng độ bền và cảm giác kim kém hơn khi dùng lâu.

Phân tích Chi phí / Lợi ích (Value Analysis) của Kyoritsu 1109S

1. Độ bền cao – phù hợp môi trường hiện trường
   • Thiết kế cơ học chắc chắn, kim đo ổn định, chịu rung và va chạm tốt hơn nhiều đồng hồ số giá rẻ.
   • Rất phù hợp cho thợ điện, bảo trì nhà xưởng, công trình.
2. Đo ổn định – dễ quan sát xu hướng
   • Đồng hồ kim cho phép người dùng quan sát dao động điện áp / dòng điện theo thời gian, điều mà đồng hồ số khó thể hiện rõ.
   • Hữu ích khi kiểm tra nguồn, mạch điện không ổn định, tụ điện, cuộn dây.
3. An toàn & dễ sử dụng
   • Không phụ thuộc hoàn toàn vào pin (chỉ dùng pin khi đo điện trở).
   • Giảm rủi ro khi đo sai thang so với nhiều đồng hồ số phổ thông.
4. Chi phí hợp lý so với giá trị sử dụng
   • So với các đồng hồ kim Nhật Bản cùng phân khúc, Kyoritsu 1109S có mức giá dễ tiếp cận hơn nhưng vẫn đảm bảo chất lượng.
   • Nếu so với đồng hồ kim giá rẻ, 1109S cho tuổi thọ và độ tin cậy cao hơn rõ rệt.

Bảo quản – bảo trì đồng hồ vạn năng Kyoritsu 1109S để tăng tuổi thọ

Để đồng hồ vạn năng Kyoritsu 1109S duy trì độ chính xác và hoạt động ổn định trong thời gian dài, người dùng cần chú ý đến công tác bảo quản và bảo trì định kỳ. Đây là dòng đồng hồ kim cơ học nên rất bền, tuy nhiên cơ cấu kim và mạch đo vẫn có thể bị ảnh hưởng nếu sử dụng hoặc cất giữ không đúng cách.

Sau khi sử dụng, nên xoay núm chọn thang về vị trí OFF, tháo que đo ra khỏi máy và lau sạch bề mặt bằng khăn khô mềm. Tránh để bụi bẩn, dầu mỡ hoặc hơi ẩm bám vào mặt kính và các cổng cắm vì lâu ngày có thể làm kẹt kim hoặc oxy hóa tiếp điểm. Khi không sử dụng trong thời gian dài, nên tháo pin ra khỏi máy để tránh tình trạng chảy pin gây hư mạch đo điện trở.

Trong quá trình bảo trì, người dùng cần kiểm tra kim về vạch 0 trước mỗi ca làm việc. Nếu kim bị lệch, sử dụng núm chỉnh Zero để hiệu chỉnh lại, tránh thao tác mạnh tay vì có thể làm sai lệch cơ cấu cơ học bên trong. Ngoài ra, nên kiểm tra định kỳ dây đo và cầu chì bảo vệ; nếu phát hiện dây nứt, hở hoặc cầu chì đứt, cần thay thế ngay để đảm bảo an toàn khi đo điện.

Thiết bị nên được bảo quản ở nơi khô ráo, nhiệt độ ổn định, tránh ánh nắng trực tiếp và tránh đặt gần nguồn từ trường mạnh như động cơ, biến áp lớn. Với môi trường làm việc công nghiệp, nên thực hiện kiểm tra tổng thể và so sánh kết quả đo với thiết bị chuẩn 3–6 tháng/lần để kịp thời phát hiện sai lệch.

Giải thích Thuật ngữ Chuyên Môn

Chính sách – Thông tin bổ trợ

Cung cấp thêm thông tin (quy chuẩn) – Tiêu chuẩn sản phẩm lưu hành tại Việt Nam (TCVN)

Đồng hồ vạn năng Kyoritsu 1109S được sản xuất theo các tiêu chuẩn kỹ thuật quốc tế dành cho thiết bị đo điện cầm tay, đáp ứng yêu cầu cao về độ chính xác, độ an toàn điện và độ bền trong môi trường làm việc thực tế. Khi được nhập khẩu và lưu hành tại thị trường Việt Nam, sản phẩm được đánh giá và kiểm soát theo các quy định đo lường hiện hành, phù hợp với nhóm thiết bị đo điện – điện tử.

Cụ thể, thiết bị đáp ứng các yêu cầu quan trọng như:

• Độ chính xác phép đo điện áp, dòng điện và điện trở phù hợp với các tiêu chuẩn TCVN và IEC áp dụng cho đồng hồ đo điện đa năng (tham chiếu IEC 61010-1 về an toàn thiết bị đo).
• Khả năng cách điện và bảo vệ người dùng, đảm bảo an toàn khi làm việc với hệ thống điện dân dụng và công nghiệp điện áp thấp.
• Vật liệu vỏ máy và mặt hiển thị có độ bền cơ học cao, hạn chế nứt vỡ, chống ảnh hưởng từ môi trường làm việc có bụi hoặc rung nhẹ.
• Thiết bị hoạt động ổn định trong điều kiện nhiệt độ và độ ẩm đặc trưng tại Việt Nam, đáp ứng nhu cầu sử dụng liên tục tại công trường, xưởng bảo trì hoặc phòng kỹ thuật.

Trước khi phân phối ra thị trường, mỗi sản phẩm Kyoritsu 1109S đều được đơn vị nhập khẩu chính hãng tại Việt Nam kiểm tra ngoại quan và kiểm tra chức năng cơ bản, đảm bảo thiết bị sẵn sàng sử dụng ngay khi bàn giao cho người dùng.

Chứng chỉ và Nguồn gốc xuất xứ (CO/CQ)

Kyoritsu 1109S là sản phẩm chính hãng của Kyoritsu (Nhật Bản) và được cung cấp đầy đủ chứng từ pháp lý khi nhập khẩu.

• CO (Certificate of Origin): Chứng nhận rõ ràng nguồn gốc xuất xứ, đảm bảo sản phẩm được sản xuất và nhập khẩu hợp pháp.
• CQ (Certificate of Quality): Xác nhận thiết bị đạt tiêu chuẩn chất lượng, đã trải qua quy trình kiểm tra kỹ thuật tại nhà máy trước khi xuất xưởng.

Khách hàng khi mua sản phẩm tại đại lý phân phối chính thức như Thương Tín có thể yêu cầu cung cấp bản sao CO/CQ kèm hóa đơn để phục vụ công tác nghiệm thu, hồ sơ kỹ thuật hoặc đấu thầu dự án.

Bảo hành và Phụ tùng thay thế

Chính sách bảo hành

• Thời gian bảo hành: 12 tháng kể từ ngày mua đối với các lỗi kỹ thuật do nhà sản xuất.
• Hình thức bảo hành: Sửa chữa hoặc đổi thiết bị tương đương tùy theo tình trạng lỗi.
• Không áp dụng bảo hành: Trường hợp hư hỏng do rơi vỡ, sử dụng sai điện áp, tác động ngoại lực hoặc can thiệp kỹ thuật không đúng quy định.

Địa chỉ tiếp nhận bảo hành:
Trung tâm kỹ thuật Thương Tín – 232/14 Đường số 9, Phường Thông Tây Hội, TP. Hồ Chí Minh.

Phụ tùng và linh kiện thay thế

Các bộ phận của Kyoritsu 1109S có thể thay thế riêng lẻ bao gồm:

• Que đo và dây đo chính hãng
• Vỏ bảo vệ và nắp pin
• Cầu chì bảo vệ mạch đo

Toàn bộ phụ kiện thay thế đều là linh kiện chính hãng Kyoritsu, đảm bảo độ tương thích và an toàn khi sử dụng lâu dài. Ngoài ra, Thương Tín hỗ trợ kiểm tra, vệ sinh, hiệu chỉnh cơ bản định kỳ khi khách hàng có nhu cầu.

Lưu ý sử dụng và độ bền thiết bị

Với thiết kế chắc chắn và linh kiện chất lượng cao, đồng hồ vạn năng Kyoritsu 1109S có tuổi thọ sử dụng lâu dài (trên 5 năm) nếu được bảo quản và sử dụng đúng cách:

• Tránh đo vượt dải cho phép hoặc sử dụng sai chức năng đo.
• Hạn chế để thiết bị rơi rớt hoặc tiếp xúc trực tiếp với nước.
• Kiểm tra và thay pin, cầu chì định kỳ để đảm bảo độ chính xác và an toàn.
