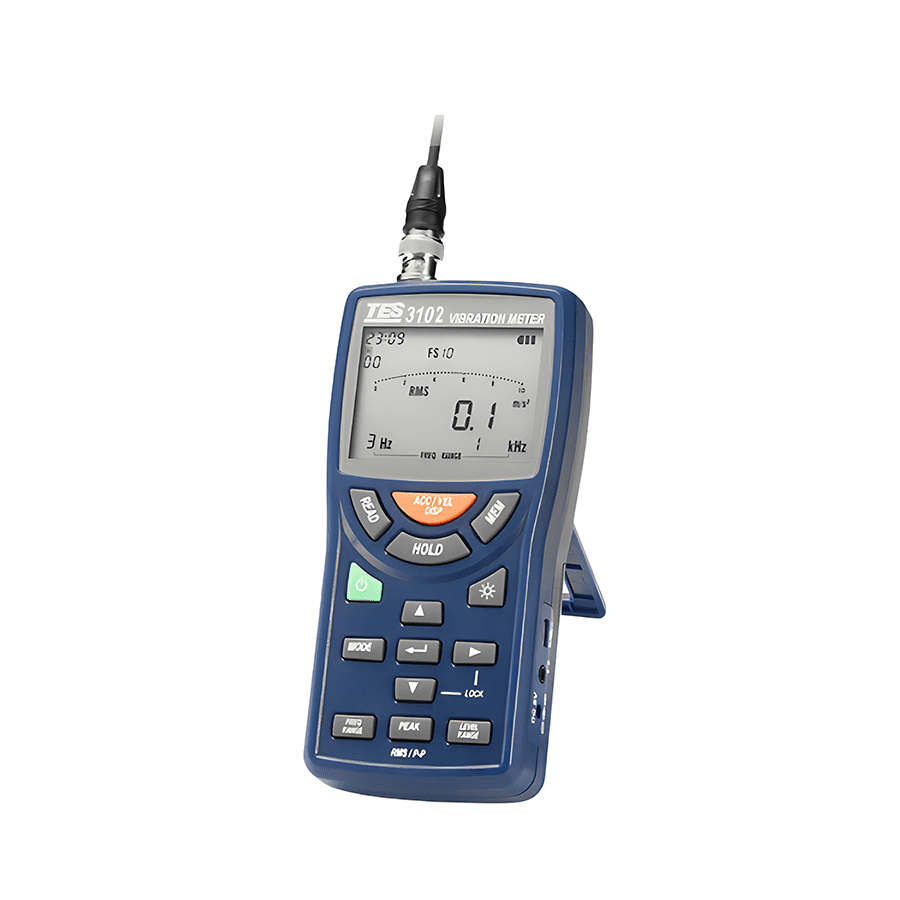

Giới thiệu về máy đo độ rung TES-3102

Máy đo độ rung TES-3102 là thiết bị chuyên dụng dùng để đánh giá tình trạng rung động của máy móc trong công nghiệp. Với khả năng đo gia tốc, vận tốc và độ dịch chuyển, TES-3102 giúp kỹ thuật viên theo dõi độ rung, phát hiện hư hỏng tiềm ẩn và kiểm soát chất lượng thiết bị. Sản phẩm trang bị cảm biến độ bền cao, bộ nhớ lớn và khả năng ghi dữ liệu tự động, phù hợp cho bảo trì, kiểm tra định kỳ và giám sát rung động chuyên sâu.
Vì sao nên chọn máy đo độ rung TES-3102?
- Hỗ trợ nhiều chế độ đo và chuẩn đo lường quốc tế, đảm bảo độ chính xác cao.
- Thay đổi được cảm biến (PA-01 & PA-02) để phù hợp từng loại phép đo.
- Kết nối dữ liệu dễ dàng qua thẻ nhớ Micro SD và cổng USB.
- Thiết kế bền bỉ, hoạt động tốt trong môi trường công nghiệp khắc nghiệt.
- Trang bị ngõ ra tai nghe, cho phép nghe tiếng ồn bất thường trong máy móc – tính năng ít có ở các dòng máy cùng phân khúc.
- Giao diện đơn giản, thao tác nhanh, dễ sử dụng tại hiện trường.
Tính năng nổi bật
- Đo Acceleration – Velocity – Displacement một cách chính xác.
- Chế độ đo đa dạng: RMS, EQ Peak, EQ Peak-to-Peak (P-P).
- Dải đo rộng nhờ hỗ trợ nhiều loại cảm biến có độ nhạy khác nhau.
- PA-01 & PA-02 Accelerometer có thể thay đổi linh hoạt theo nhu cầu đo.
- Màn hình LCD có đèn nền hỗ trợ làm việc trong điều kiện thiếu sáng.
- Ghi dữ liệu tự động bằng thẻ nhớ Micro SD 4GB.
- Cổng USB xuất dữ liệu ra máy tính.
- Ghi lại giá trị lớn nhất/nhỏ nhất (MAX/MIN) phục vụ phân tích.
- Tai nghe phát hiện tiếng ồn để kiểm tra tình trạng ổ bi, motor…
- Bộ nhớ thủ công lưu đến 99 kết quả đo.
Đặc điểm nổi bật
- Thiết kế nhỏ gọn, cầm tay dễ thao tác tại hiện trường.
- Cảm biến gia tốc chất lượng cao, chịu được môi trường công nghiệp.
- Lưu trữ linh hoạt: thủ công (99 dữ liệu) và tự động qua Micro SD.
- Hoạt động bằng pin AA dễ tìm thay thế, thời lượng pin đến 8 giờ liên tục.
- Độ bền cao, phù hợp sử dụng lâu dài.
Thông số kỹ thuật
| Hạng mục | Thông số |
| Cảm biến gia tốc áp điện PA-01 | |
| Độ nhạy | 5mV/(m/s²) (±10%) |
| Dải đo gia tốc | 200m/s² |
| Phi tuyến biên độ | ±1% |
| Đáp ứng tần số | 5Hz ~ 10kHz (±10%), 10kHz ~ 15kHz (−3dB) |
| Tần số cộng hưởng | 27kHz |
| Độ nhạy hướng ngang | ≤5% |
| Kích thước / Khối lượng | 46(L)×19(D) mm / 46g |
| Cảm biến gia tốc áp điện PA-02 | |
| Độ nhạy | 10mV/(m/s²) (±10%) |
| Dải đo gia tốc | 100m/s² |
| Phi tuyến biên độ | ±1% |
| Đáp ứng tần số | 5Hz ~ 3kHz (±10%), 3kHz ~ 5kHz (−3dB) |
| Tần số cộng hưởng | 20kHz |
| Độ nhạy hướng ngang | ≤5% |
| Kích thước / Khối lượng | 52(L)×22(D) mm / 72g |
| Dải đo (khi dùng với PA-01 hoặc PA-02) | |
| ACC (Gia tốc) | 0.02 đến 200m/s², EQ PEAK, 1kHz đến 5kHz |
| VEL (Vận tốc) | 0.3 đến 1000mm/s RMS, 3Hz ~ 10kHz & 10Hz ~ 1kHz |
| DISP (Độ dịch chuyển) | 0.02 đến 1000mm EQ PEAK, 3Hz ~ 500Hz & 1Hz ~ 500Hz |
| Dải tần đo | |
| Gia tốc | 3Hz ~ 1kHz, 3Hz ~ 5kHz, 1Hz ~ 10kHz, 3Hz ~ 20kHz |
| Vận tốc | 10Hz ~ 1kHz & 3Hz ~ 10kHz |
| Dịch chuyển | 1Hz ~ 500Hz, 3Hz ~ 500Hz |
| Thang đo toàn dải (full-scale) | |
| Cảm biến PA-01 và tương đương | 1.0 đến 9.9mV/(m/s²) |
| ACC (Gia tốc) | 1, 10, 100, 1000m/s² |
| VEL (Vận tốc) | 10, 100, 1000mm/s |
| DISP (Độ dịch chuyển) | 0.1, 1, 10, 100mm |
| Đặc tính hiển thị | |
| Gia tốc | RMS, EQ PEAK |
| Vận tốc | RMS, EQ PEAK |
| Dịch chuyển | RMS, EQ PEAK, EQ P-P |
| Hiệu chuẩn hệ số cảm biến (Calibration) | |
| Thang chỉnh | 0.10 đến 9.99, 1.0 đến 9.9, 10 đến 99m/s² |
| Điều kiện môi trường | |
| Cảm biến | −20 đến +70°C, max. 90%RH |
| Thiết bị chính | −10 đến +50°C, max. 90%RH |
| Bộ nhớ | |
| Lưu thủ công | Tối đa 99 dữ liệu |
| Auto memory | Thẻ micro-SD |
| Nguồn cấp | |
| AC Adapter | 4 IEC R6 hoặc Pin AA |
| Pin | 8 giờ hoạt động (xấp xỉ) |
| Kích thước / Khối lượng máy chính | 158(L) × 78(W) × 40(H)mm / 268g |
| Phụ kiện tiêu chuẩn | Hướng dẫn sử dụng, Pin, CD phần mềm, Cáp Micro-USB |
Ứng dụng sản phẩm
Máy đo độ rung TES-3102 được sử dụng rộng rãi trong:
- Bảo trì dự đoán (Predictive Maintenance) trong công nghiệp.
- Kiểm tra tình trạng motor, quạt, bơm, máy nén, ổ bi, truyền động…
- Phát hiện mất cân bằng, lệch trục, lỏng cơ cấu, mài mòn.
- Đánh giá chất lượng thiết bị sau bảo trì hoặc lắp đặt.
- Giám sát rung trong các hệ thống cơ điện, HVAC, nhà máy sản xuất.
- Nghiên cứu và phân tích dao động trong phòng thí nghiệm.

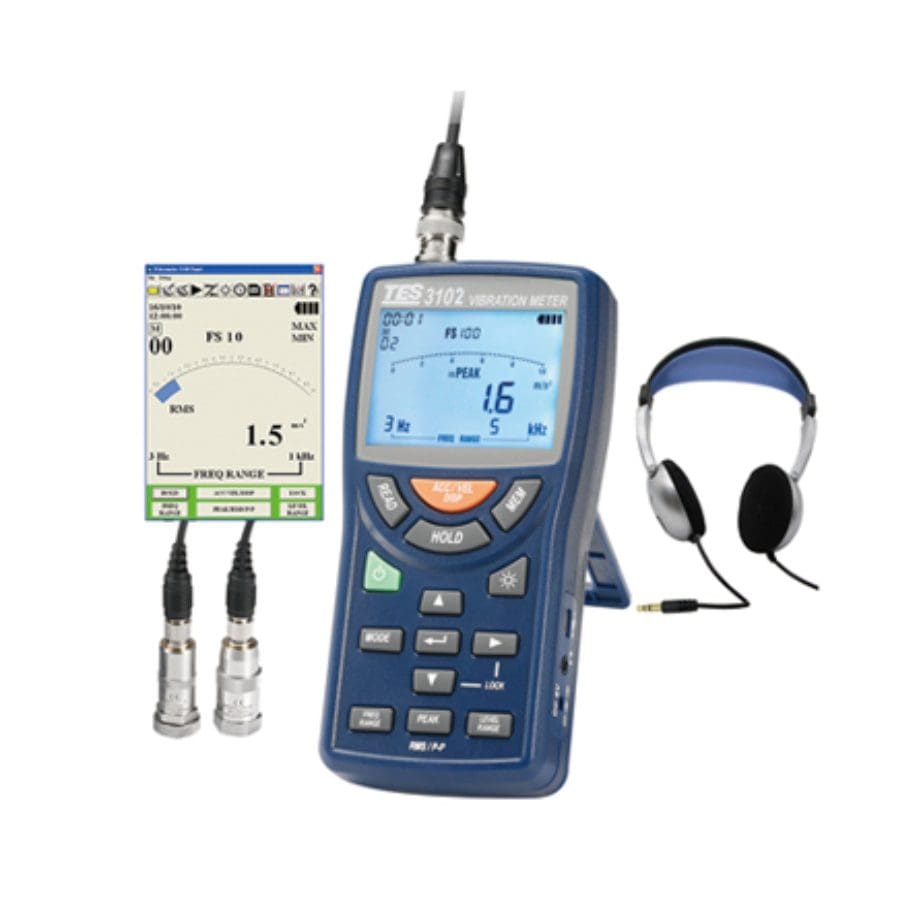

Phụ kiện sản phẩm
- Sách hướng dẫn sử dụng
- Pin AA
- CD phần mềm
- Cáp Micro-USB
Hướng dẫn sử dụng & lưu ý khi đo
Máy đo độ rung TES-3102 là thiết bị chuyên dụng dùng để kiểm tra mức rung động của động cơ, máy móc công nghiệp, quạt, bơm, ổ bi… Thiết bị sử dụng cảm biến rung piezoelectric nhạy cao, cho phép phản hồi nhanh và chính xác với các thay đổi rung động trong môi trường vận hành thực tế.
Để đảm bảo kết quả đo ổn định và tin cậy, hãy tuân thủ đúng quy trình dưới đây.
Quy trình kiểm tra máy trước khi đo (máy mới – máy cũ – độ ổn định cảm biến)
Bước 1: Kiểm tra tổng quan thiết bị
- Với máy mới: đảm bảo cảm biến và dây đo còn nguyên vẹn, đầu cảm biến không bị móp, cong hoặc lỏng.
- Với máy đã sử dụng: kiểm tra dây tín hiệu, jack cắm, đầu cảm biến có bị oxy hóa, nứt hoặc kém tiếp xúc hay không.
- Bật máy thử để xác nhận màn hình hiển thị rõ ràng, không nhấp nháy.
Bước 2: Chọn vị trí đo phù hợp
- Luôn đo tại các vị trí tiêu chuẩn của máy như:
- Gối đỡ ổ bi
- Thân động cơ
- Thân hộp số
- Vị trí trục truyền động
- Tránh đặt cảm biến ở bề mặt cong, thiếu điểm tỳ hoặc có lớp sơn dày dễ làm giảm độ chính xác.
- Nếu dùng từ tính (magnetic base), cần đảm bảo bề mặt kim loại sạch – phẳng – tiếp xúc chắc chắn.
Bước 3: Cố định cảm biến và chờ ổn định
- Giữ cảm biến vuông góc bề mặt đo.
- Khi máy đang chạy, cần cố định đầu dò chắc tay hoặc dùng đầu dò từ tính để tránh trượt.
- Chờ 3–5 giây để cảm biến ổn định trước khi đọc giá trị.
Bước 4: Đọc kết quả đo
TES-3102 thường hiển thị các thông số:
- Acceleration (m/s²) – Gia tốc rung
- Velocity (mm/s) – Vận tốc rung
- Displacement (mm) – Biên độ rung (đối với dải thấp)
Gợi ý đánh giá nhanh theo ISO 10816:
- 0 – 2.8 mm/s: máy hoạt động tốt
- 2.8 – 7.1 mm/s: rung trung bình – cần theo dõi
- > 7.1 mm/s: rung cao – cần kiểm tra ổ bi, căn tâm, nền móng…
Chu kỳ hiệu chuẩn khuyến nghị
TES-3102 là thiết bị đo rung điện tử có cảm biến chính xác cao, vì vậy cần hiệu chuẩn định kỳ để đảm bảo độ tin cậy:
- Môi trường bình thường: hiệu chuẩn mỗi 12 tháng
- Ở nhà xưởng rung mạnh, dầu – bụi nhiều: khuyến nghị 6 tháng/lần
- Thiết bị mới sử dụng: sau 1–2 tháng đầu nên so sánh với máy chuẩn để đánh giá sai lệch
Lỗi thường gặp & cách khắc phục
| Hiện tượng | Nguyên nhân | Cách xử lý |
| Số đo dao động thất thường | Cảm biến tiếp xúc kém, bề mặt không phẳng | Lau sạch bề mặt, giữ cố định cảm biến |
| Không hiển thị giá trị | Cáp cảm biến đứt – jack lỏng | Kiểm tra lại dây, thay cáp |
| Giá trị lệch nhiều | Đo ở bề mặt mỏng / không đúng vị trí | Đo lại ở vị trí tiêu chuẩn (ổ bi – thân máy) |
| Nhiễu – số nhảy liên tục | Nguồn điện máy móc gây nhiễu | Đổi vị trí đo, giữ dây cảm biến gọn – không chạm nguồn điện |
| Máy không nhận cảm biến | Đầu cảm biến hỏng hoặc oxy hóa | Vệ sinh hoặc thay đầu cảm biến |
Phân tích chủng loại
Máy đo độ rung TES-3102 thuộc dòng thiết bị kiểm tra rung động cầm tay chuyên dụng, và có thể phân loại theo các yếu tố sau:
- Phân loại theo dải đo
TES-3102 hỗ trợ nhiều tham số đo khác nhau:
- Gia tốc rung (Acceleration) – phù hợp kiểm tra chẩn đoán sâu ổ bi, trục, hộp số.
- Vận tốc rung (Velocity) – dùng phổ biến cho kiểm tra bảo trì định kỳ.
- Biên độ rung (Displacement) – thích hợp máy quay tốc độ thấp.
Điểm mạnh: Máy hỗ trợ đo 3 dạng tín hiệu, giúp kỹ thuật viên chẩn đoán đa dạng lỗi trong bảo trì công nghiệp.
- Phân loại theo cách tiếp xúc cảm biến
- Đầu dò tiếp xúc trực tiếp (Contact Probe) – dùng cho máy nhỏ, bề mặt cứng.
- Đầu dò từ tính (Magnetic Base) – dùng khi cần đo an toàn trên động cơ lớn, máy đang chạy mạnh.
- Đầu dò ren vặn (Stud Mount) – dùng cho máy công nghiệp nặng, cần độ chính xác cao.
TES-3102 tương thích tốt với đa dạng đầu dò nên linh hoạt hơn nhiều model giá rẻ khác.
- Phân loại theo ứng dụng
- Bảo trì – bảo dưỡng định kỳ (PM)
- Chẩn đoán hư hỏng ổ bi (bearing diagnostic)
- Phân tích rung cơ bản theo ISO 10816
- Kiểm tra rung máy quạt, bơm, motor, máy phát
- Phân loại theo mức độ chuyên dụng
- Dòng phổ thông: đo vận tốc & gia tốc
- Dòng nâng cao: hỗ trợ thêm phân tích phổ FFT
TES-3102 nằm ở phân khúc tầm trung – độ chính xác cao, phù hợp kỹ thuật viên bảo trì – QA – QC – bảo dưỡng máy công nghiệp.
So sánh sản phẩm cùng phân khúc giá
Nhận xét: TES-3102 nằm ở phân khúc “tương đối chuyên nghiệp & đa năng” — thích hợp khi bạn cần:
- đo đa tham số (gia tốc, vận tốc, dịch chuyển),
- ghi dữ liệu & xuất file để phân tích,
- linh hoạt thay cảm biến để phù hợp nhiều loại máy móc / môi trường đo,
- mức độ kiểm tra rung & bảo trì máy tương đối nghiêm ngặt (không chỉ kiểm tra nhanh đơn giản).
Trong khi đó, đối thủ như PCE-VT 3750 hay máy cao cấp sẽ mạnh hơn nếu bạn cần phân tích tần số, FFT, fault diagnosis chuyên sâu; còn máy rẻ / đơn giản như UNI-T UT312 có lợi nếu bạn chỉ cần đo nhanh, kiểm tra cơ bản, chi phí thấp.
Phân tích Chi phí / Lợi ích (Value Analysis)
- Đa chức năng – đo toàn diện rung động
- TES-3102 đo được cả gia tốc, vận tốc, và dịch chuyển — giúp bạn đánh giá máy móc, động cơ, máy công nghiệp một cách toàn diện, không chỉ “rung mạnh hay yếu” mà còn xem dạng rung, dịch chuyển, dao động. Hỗ trợ nhiều chế độ đo: RMS, EQ PEAK, EQ P-P … phù hợp nhiều tiêu chuẩn kỹ thuật — hữu ích khi kiểm tra máy theo tiêu chuẩn rung hoặc bảo trì, preventive maintenance.
- Ghi & xuất dữ liệu — hữu ích cho bảo trì, lịch sử, kiểm tra định kỳ
- Có thẻ micro-SD (4 GB), lưu trữ dữ liệu tự động, cộng với khả năng xuất dữ liệu qua USB → rất hữu ích nếu bạn cần lưu log, phân tích xu hướng, báo cáo bảo trì.
- Chức năng Max / Min + khả năng đo EQ PEAK giúp bạn dễ phát hiện rung bất thường, đỉnh rung — quan trọng khi đánh giá máy sau quá trình vận hành lâu dài.
- Linh hoạt cảm biến – dễ thích nghi nhiều loại máy / điều kiện
- TES-3102 cho phép dùng hai loại accelerometer (PA-01, PA-02) với độ nhạy khác nhau — nghĩa là bạn có thể thay cảm biến để phù hợp máy nhỏ, máy lớn, tần số rung khác nhau.
- Có đầu ra tai nghe — hữu ích khi kiểm tra máy, động cơ, phát hiện tiếng ồn hoặc dao động âm thanh; giúp kỹ thuật viên dễ “nghe” rung động bất thường.
- Phù hợp tiêu chuẩn công nghiệp, bảo trì & kiểm định máy móc
- TES-3102 tuân theo tiêu chuẩn rung động ISO 2372 để đánh giá tình trạng máy, động cơ; phù hợp cho đánh giá máy công nghiệp vừa và nhỏ, định kỳ kiểm tra hoặc trước/sau bảo trì.
- Với dải đo rộng (gia tốc, vận tốc, dịch chuyển, nhiều tần số) — bạn có thể kiểm tra nhiều loại máy: động cơ, bơm, quạt, trục, máy công nghiệp, máy nén, v.v. → linh hoạt, tiết kiệm chi phí đầu tư 1 máy cho nhiều loại công việc.
Bảo quản – Bảo trì
Thiết bị đo độ rung TES-3102 sử dụng cảm biến piezoelectric độ nhạy cao, vì vậy việc bảo quản đúng cách đóng vai trò rất quan trọng để duy trì độ chính xác của phép đo và kéo dài tuổi thọ thiết bị. Dưới đây là các hướng dẫn tiêu chuẩn dành cho kỹ thuật viên khi sử dụng trong môi trường công nghiệp.
- Bảo quản thiết bị sau khi sử dụng
- Lau sạch cảm biến và dây đo
Sau khi đo rung ở các động cơ có dầu mỡ, rung mạnh hoặc bụi kim loại, nên lau sạch đầu cảm biến và thân máy bằng khăn mềm. Tránh sử dụng dung môi mạnh như xăng, toluen, acetone – có thể làm mòn lớp bảo vệ cảm biến. - Để thiết bị nghỉ 3–5 phút trước khi cất
Cảm biến rung có thể nóng lên khi tiếp xúc lâu với động cơ. Việc để máy nguội tự nhiên giúp kéo dài tuổi thọ linh kiện. - Cất trong hộp chống sốc đi kèm
TES-3102 cần được bảo quản trong hộp xốp hoặc túi chống sốc để tránh rung động mạnh khi di chuyển – đặc biệt là cảm biến rung rất nhạy với va đập. - Tránh nơi ẩm cao
Không để máy ở khu vực gần máy nén khí, phòng hơi nước, hoặc nơi có độ ẩm vượt 80% vì hơi ẩm có thể xâm nhập vào đầu cảm biến, gây sai số.
- Bảo trì cảm biến và dây đo
- Kiểm tra đầu cảm biến hàng tuần
Xem có bụi kim loại, rỉ sét hoặc dầu bám lên đầu đo không. Nếu có, lau nhẹ bằng khăn khô.
Tuyệt đối không cạo hoặc dùng vật sắc tác động lên đầu cảm biến. - Kiểm tra dây đo định kỳ 1–2 tuần/lần
Dây tín hiệu là bộ phận dễ hư nhất. Nếu thấy dấu hiệu nứt, gấp khúc mạnh, hoặc lỏng jack cắm, cần thay ngay để tránh sai lệch dữ liệu. - Tránh kéo căng dây khi đo
Khi cảm biến lắp trên motor rung mạnh, dây dễ bị giật căng. Nên cố định dây bằng kẹp hoặc để nó buông tự nhiên theo đường cong.
- Bảo trì thân máy TES-3102
- Vệ sinh màn hình LCD bằng khăn mềm
Không dùng cồn đậm đặc; nếu cần, chỉ dùng cồn 70% lau nhanh để tránh ố màn. - Kiểm tra pin hoặc bộ nguồn
- Nếu dùng pin, thay pin khi máy báo yếu, tránh để pin cạn kiệt gây rò điện.
- Nếu dùng adapter, cần kiểm tra dây nguồn có bị nóng hoặc đứt gãy hay không.
- Không để máy tiếp xúc trực tiếp ánh nắng kéo dài
Nhiệt độ cao sẽ làm hỏng mạch và giảm độ nhạy của cảm biến.
Giải thích Thuật ngữ Chuyên Môn
| Ký hiệu | Nghĩa |
| RMS | Giá trị hiệu dụng |
| EQ PEAK | Đỉnh tương đương |
| EQ p-p | Đỉnh–đỉnh tương đương |
| Full-scale | Dải đo toàn phần |
| Sensitivity | Độ nhạy cảm biến |
Chính sách – Thông tin bổ trợ
Cung cấp thêm thông tin (quy chuẩn) – Tiêu chuẩn sản phẩm lưu hành tại Việt Nam (TCVN)
Máy đo độ rung TES-3102 được chế tạo theo tiêu chuẩn kỹ thuật quốc tế, đảm bảo các yêu cầu về độ chính xác, độ an toàn khi sử dụng và tính ổn định trong môi trường làm việc công nghiệp. Khi được nhập khẩu và phân phối tại thị trường Việt Nam, thiết bị được kiểm tra theo các tiêu chuẩn Việt Nam (TCVN) dành cho nhóm thiết bị đo rung động – dao động cơ học.
Cụ thể, thiết bị đáp ứng đầy đủ các yêu cầu sau:
- Độ sai số và dải đo phù hợp với quy định trong TCVN liên quan đến phép đo rung động trong công nghiệp (tham chiếu các tiêu chuẩn tương đương như ISO 8041 và ISO 10816 về đo rung động máy móc).
- Chất liệu vỏ máy, đầu dò và dây dẫn đảm bảo an toàn, không gây nhiễu điện từ hay tĩnh điện, phù hợp sử dụng trong môi trường sản xuất.
- Bộ cảm biến gia tốc và mạch xử lý tín hiệu được thiết kế để hoạt động ổn định trong dải nhiệt độ khí hậu Việt Nam, hạn chế tối đa sai lệch do độ ẩm hoặc rung sốc.
- Mỗi thiết bị trước khi phân phối đều được nhà nhập khẩu kiểm tra hình thức, kiểm định giá trị đo cơ bản và hiệu chỉnh ở mức ban đầu để người dùng có thể sử dụng ngay.
Chứng chỉ và Nguồn gốc (CO/CQ)
TES-3102 là sản phẩm chính hãng thuộc thương hiệu TES (Đài Loan), được nhập khẩu kèm bộ chứng từ CO (Certificate of Origin) và CQ (Certificate of Quality) do nhà sản xuất cung cấp.
Các chứng chỉ này thể hiện:
- CO: Chứng nhận xuất xứ rõ ràng, minh bạch toàn bộ quá trình sản xuất – xuất khẩu.
- CQ: Xác nhận chất lượng tuân thủ chuẩn của nhà sản xuất, đồng thời đã vượt qua các bước kiểm nghiệm và thử tải trước khi xuất xưởng.
Khi mua tại các đại lý chính hãng như Thương Tín, khách hàng có thể yêu cầu bộ CO/CQ bản sao hoặc bản gốc (tùy lô hàng), phục vụ mục đích hồ sơ kỹ thuật, đấu thầu hoặc nghiệm thu.
Bảo hành và Phụ tùng thay thế
Chính sách bảo hành
- Thời gian bảo hành: 12 tháng cho các lỗi kỹ thuật hoặc lỗi linh kiện bên trong (không bao gồm lỗi do rơi vỡ, vô nước hoặc sử dụng sai hướng dẫn).
- Hình thức bảo hành: Kiểm tra – sửa chữa hoặc đổi máy mới tùy mức độ lỗi.
- Trung tâm tiếp nhận bảo hành:
Trung tâm kỹ thuật Thương Tín
232/14 Đường số 9, Phường Thông Tây Hội, TP. Hồ Chí Minh, Việt Nam
Phụ tùng – linh kiện thay thế
TES-3102 có sẵn các linh kiện thay thế chính hãng, gồm:
- Đầu dò cảm biến rung
- Dây cảm biến
- Vỏ máy, nắp pin
- Phụ kiện gá, nam châm đo rung
Tất cả linh kiện đều được nhập trực tiếp từ nhà sản xuất TES, đảm bảo độ tương thích tuyệt đối và duy trì độ chính xác của thiết bị sau khi thay thế.
Ngoài ra, Thương Tín còn cung cấp các dịch vụ bổ trợ như:
- Cân chỉnh – calib thiết bị định kỳ
- Vệ sinh, bảo trì cảm biến
- Kiểm tra sai số theo yêu cầu doanh nghiệp
Lưu ý khi sử dụng để tăng tuổi thọ thiết bị
Thiết bị đo rung như TES-3102 có tuổi thọ cao (5–7 năm hoặc hơn) nếu được bảo quản và sử dụng đúng cách. Người dùng nên:
- Tránh sử dụng thiết bị tại môi trường quá ẩm hoặc chứa nhiều bụi kim loại.
- Hạn chế để đầu dò va đập mạnh vì có thể ảnh hưởng đến cảm biến gia tốc.
- Tiến hành hiệu chuẩn theo khuyến cáo của nhà sản xuất hoặc theo định kỳ của doanh nghiệp (6–12 tháng/lần).















Chưa có đánh giá nào.
